1 X32MKO - Mobilní komunikace projekt č.1 Sítě DECT, přenos hlasu, výstavba sítě a její rozšíření měřící skupina č.3 středa 14:30-16:00

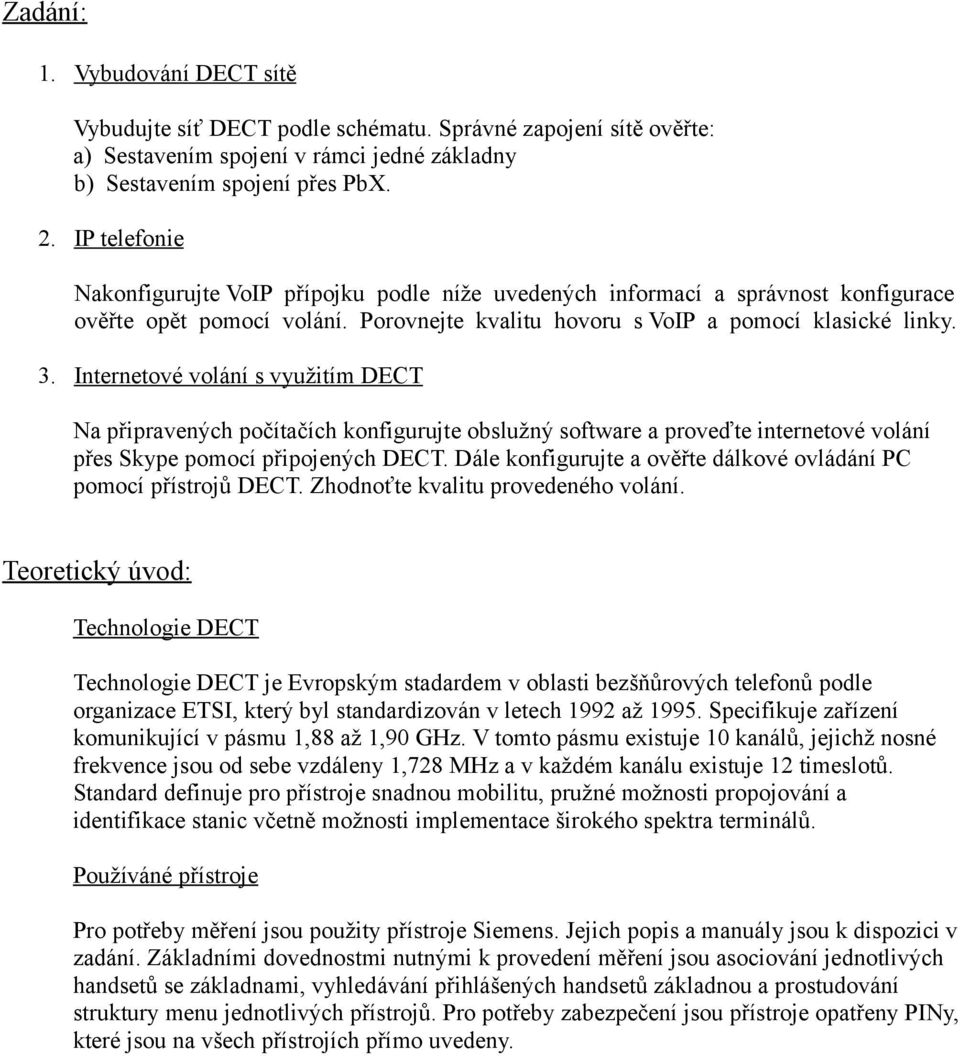

2 Zadání: 1. Vybudování DECT sítě Vybudujte síť DECT podle schématu. Správné zapojení sítě ověřte: a) Sestavením spojení v rámci jedné základny b) Sestavením spojení přes PbX. 2. IP telefonie Nakonfigurujte VoIP přípojku podle níže uvedených informací a správnost konfigurace ověřte opět pomocí volání. Porovnejte kvalitu hovoru s VoIP a pomocí klasické linky. 3. Internetové volání s využitím DECT Na připravených počítačích konfigurujte obslužný software a proveďte internetové volání přes Skype pomocí připojených DECT. Dále konfigurujte a ověřte dálkové ovládání PC pomocí přístrojů DECT. Zhodnoťte kvalitu provedeného volání. Teoretický úvod: Technologie DECT Technologie DECT je Evropským stadardem v oblasti bezšňůrových telefonů podle organizace ETSI, který byl standardizován v letech 1992 až Specifikuje zařízení komunikující v pásmu 1,88 až 1,90 GHz. V tomto pásmu existuje 10 kanálů, jejichž nosné frekvence jsou od sebe vzdáleny 1,728 MHz a v každém kanálu existuje 12 timeslotů. Standard definuje pro přístroje snadnou mobilitu, pružné možnosti propojování a identifikace stanic včetně možnosti implementace širokého spektra terminálů. Používáné přístroje Pro potřeby měření jsou použity přístroje Siemens. Jejich popis a manuály jsou k dispozici v zadání. Základními dovednostmi nutnými k provedení měření jsou asociování jednotlivých handsetů se základnami, vyhledávání přihlášených handsetů základnou a prostudování struktury menu jednotlivých přístrojů. Pro potřeby zabezpečení jsou přístroje opatřeny PINy, které jsou na všech přístrojích přímo uvedeny.

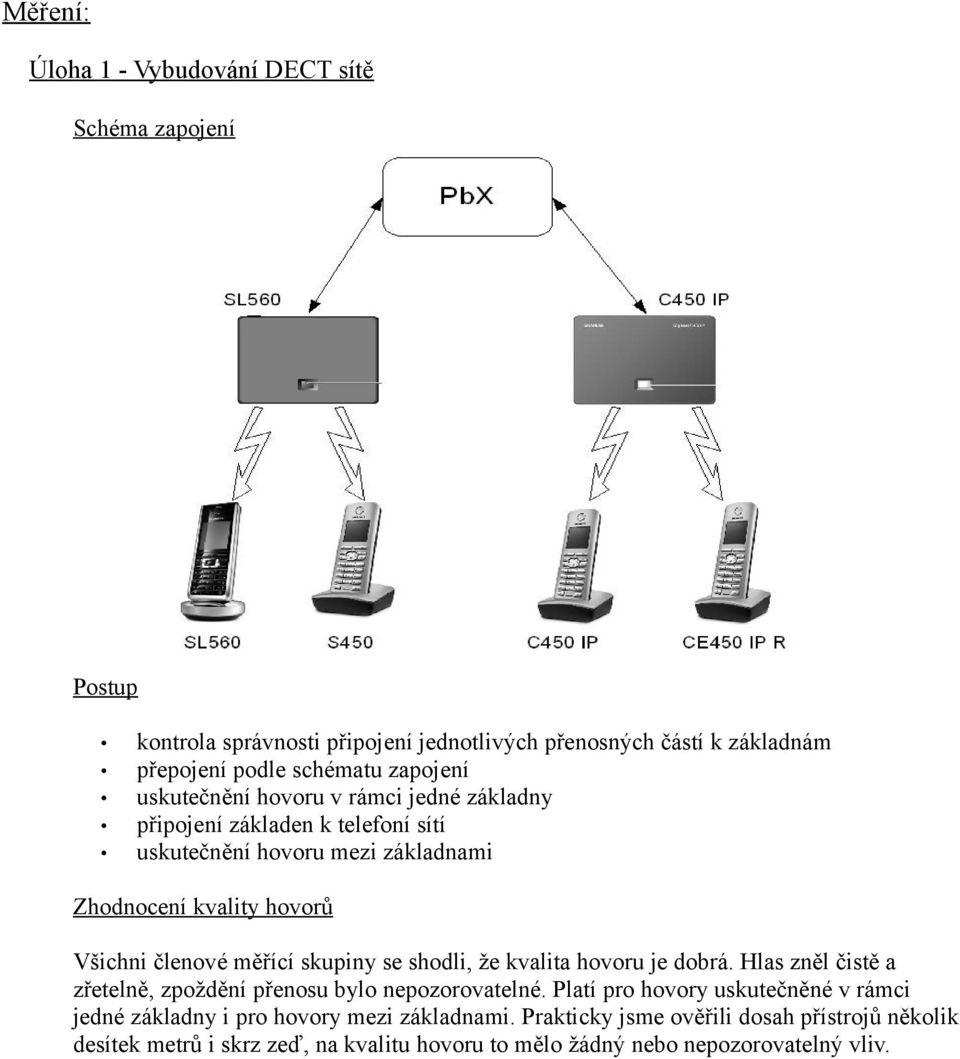

3 Měření: Úloha 1 - Vybudování DECT sítě Schéma zapojení Postup kontrola správnosti připojení jednotlivých přenosných částí k základnám přepojení podle schématu zapojení uskutečnění hovoru v rámci jedné základny připojení základen k telefoní sítí uskutečnění hovoru mezi základnami Zhodnocení kvality hovorů Všichni členové měřící skupiny se shodli, že kvalita hovoru je dobrá. Hlas zněl čistě a zřetelně, zpoždění přenosu bylo nepozorovatelné. Platí pro hovory uskutečněné v rámci jedné základny i pro hovory mezi základnami. Prakticky jsme ověřili dosah přístrojů několik desítek metrů i skrz zeď, na kvalitu hovoru to mělo žádný nebo nepozorovatelný vliv.

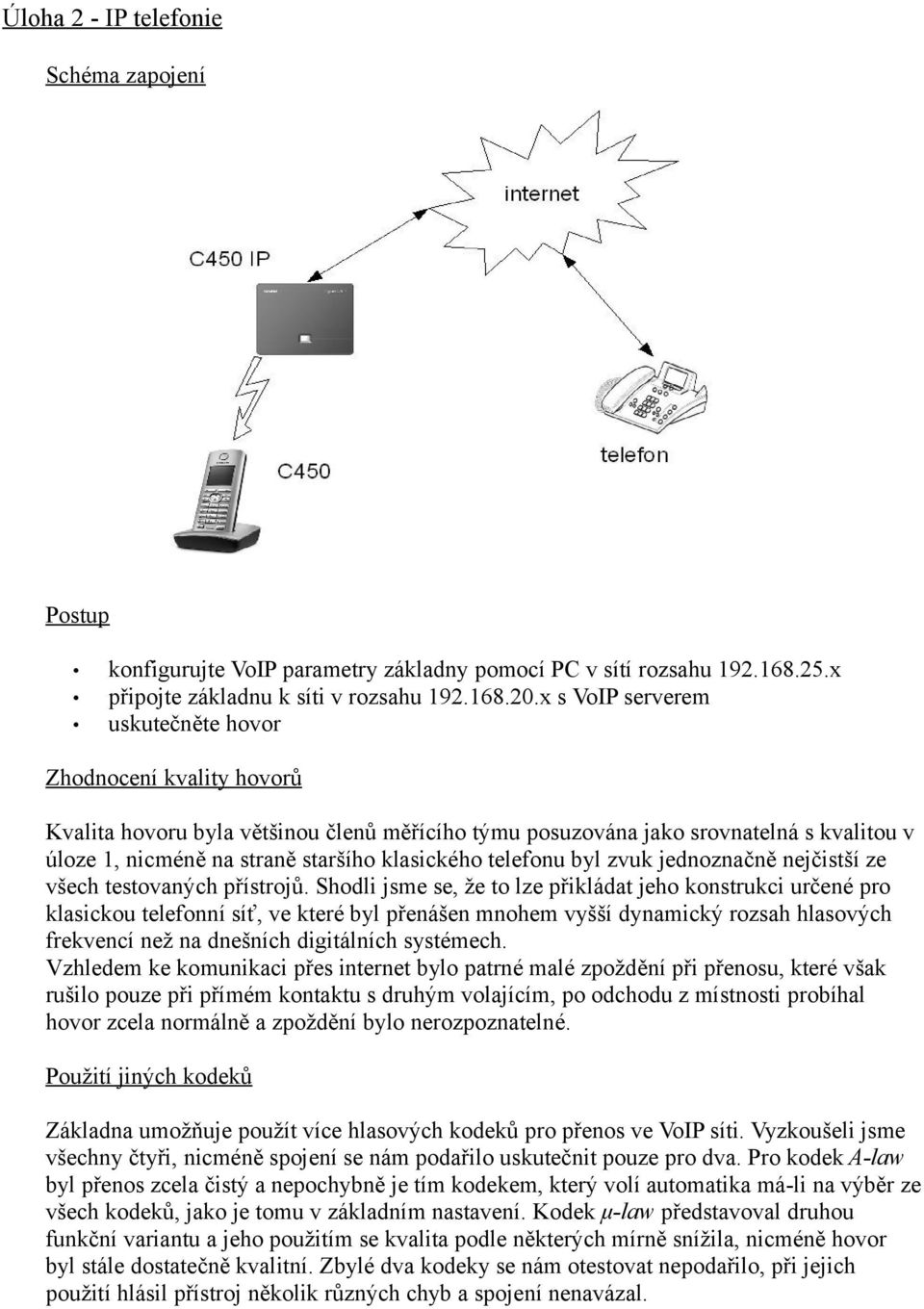

4 Úloha 2 - IP telefonie Schéma zapojení Postup konfigurujte VoIP parametry základny pomocí PC v sítí rozsahu x připojte základnu k síti v rozsahu x s VoIP serverem uskutečněte hovor Zhodnocení kvality hovorů Kvalita hovoru byla většinou členů měřícího týmu posuzována jako srovnatelná s kvalitou v úloze 1, nicméně na straně staršího klasického telefonu byl zvuk jednoznačně nejčistší ze všech testovaných přístrojů. Shodli jsme se, že to lze přikládat jeho konstrukci určené pro klasickou telefonní síť, ve které byl přenášen mnohem vyšší dynamický rozsah hlasových frekvencí než na dnešních digitálních systémech. Vzhledem ke komunikaci přes internet bylo patrné malé zpoždění při přenosu, které však rušilo pouze při přímém kontaktu s druhým volajícím, po odchodu z místnosti probíhal hovor zcela normálně a zpoždění bylo nerozpoznatelné. Použití jiných kodeků Základna umožňuje použít více hlasových kodeků pro přenos ve VoIP síti. Vyzkoušeli jsme všechny čtyři, nicméně spojení se nám podařilo uskutečnit pouze pro dva. Pro kodek A-law byl přenos zcela čistý a nepochybně je tím kodekem, který volí automatika má-li na výběr ze všech kodeků, jako je tomu v základním nastavení. Kodek μ-law představoval druhou funkční variantu a jeho použitím se kvalita podle některých mírně snížila, nicméně hovor byl stále dostatečně kvalitní. Zbylé dva kodeky se nám otestovat nepodařilo, při jejich použití hlásil přístroj několik různých chyb a spojení nenavázal.

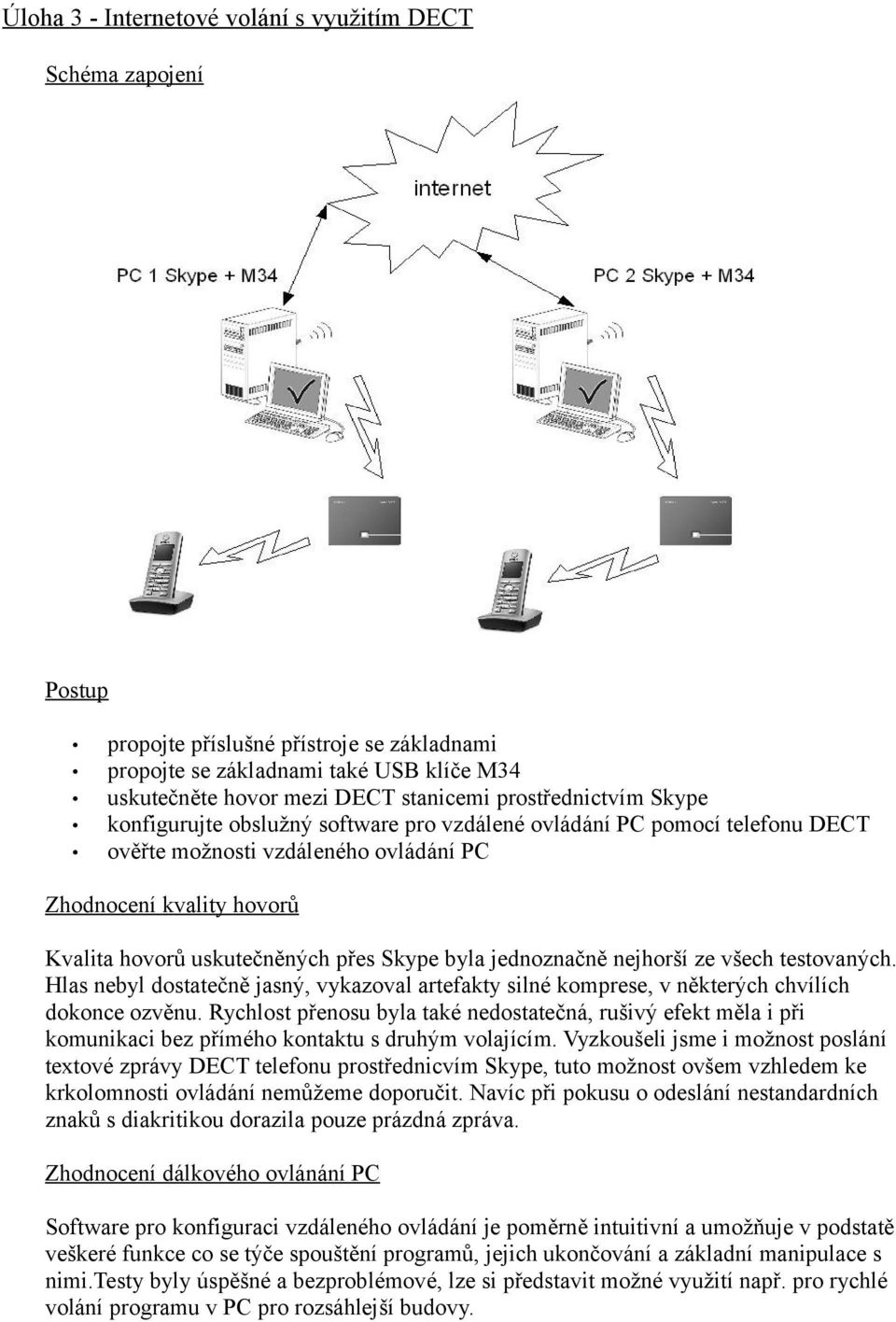

5 Úloha 3 - Internetové volání s využitím DECT Schéma zapojení Postup propojte příslušné přístroje se základnami propojte se základnami také USB klíče M34 uskutečněte hovor mezi DECT stanicemi prostřednictvím Skype konfigurujte obslužný software pro vzdálené ovládání PC pomocí telefonu DECT ověřte možnosti vzdáleného ovládání PC Zhodnocení kvality hovorů Kvalita hovorů uskutečněných přes Skype byla jednoznačně nejhorší ze všech testovaných. Hlas nebyl dostatečně jasný, vykazoval artefakty silné komprese, v některých chvílích dokonce ozvěnu. Rychlost přenosu byla také nedostatečná, rušivý efekt měla i při komunikaci bez přímého kontaktu s druhým volajícím. Vyzkoušeli jsme i možnost poslání textové zprávy DECT telefonu prostřednicvím Skype, tuto možnost ovšem vzhledem ke krkolomnosti ovládání nemůžeme doporučit. Navíc při pokusu o odeslání nestandardních znaků s diakritikou dorazila pouze prázdná zpráva. Zhodnocení dálkového ovlánání PC Software pro konfiguraci vzdáleného ovládání je poměrně intuitivní a umožňuje v podstatě veškeré funkce co se týče spouštění programů, jejich ukončování a základní manipulace s nimi.testy byly úspěšné a bezproblémové, lze si představit možné využití např. pro rychlé volání programu v PC pro rozsáhlejší budovy.

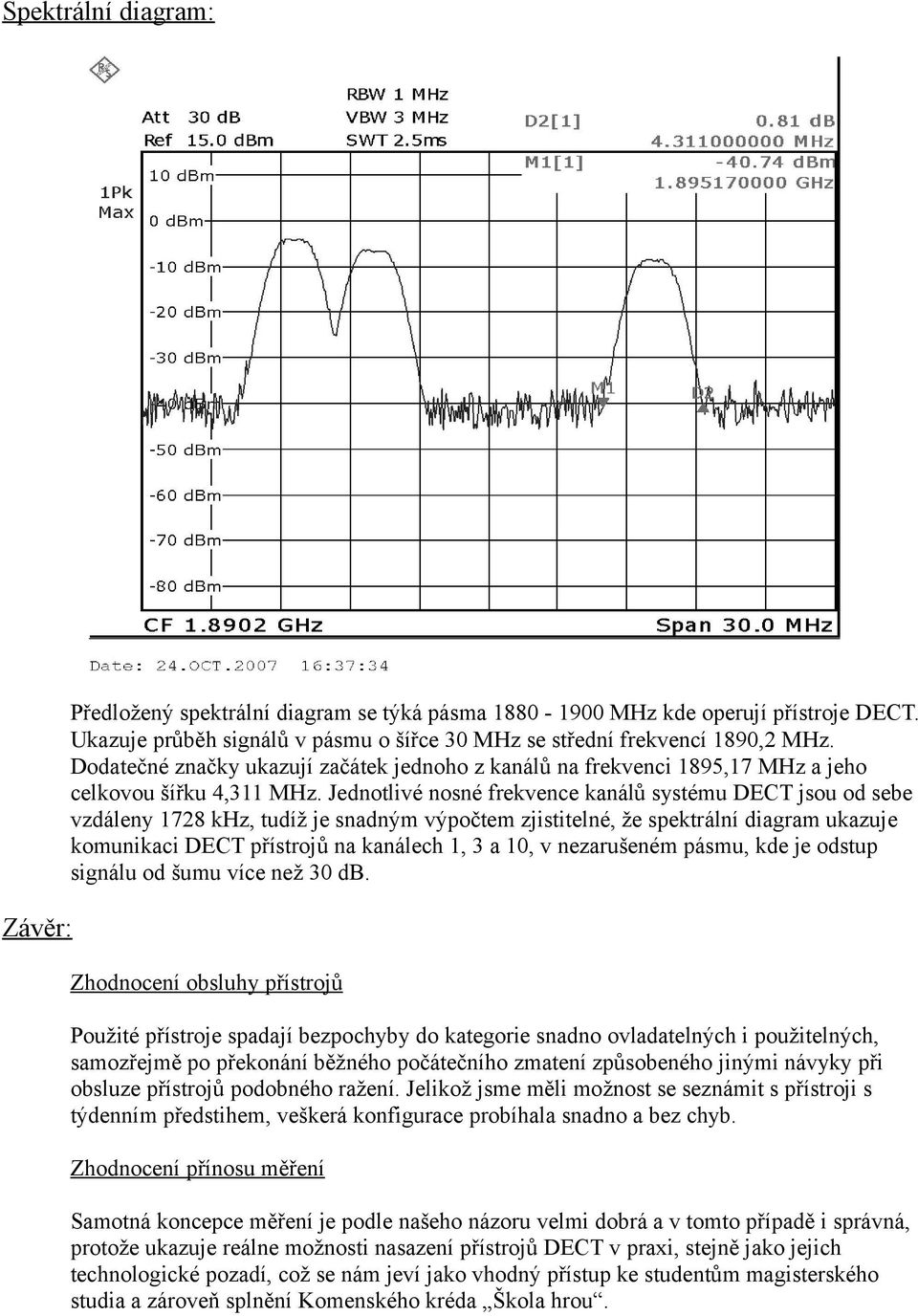

6 Spektrální diagram: Závěr: Předložený spektrální diagram se týká pásma MHz kde operují přístroje DECT. Ukazuje průběh signálů v pásmu o šířce 30 MHz se střední frekvencí 1890,2 MHz. Dodatečné značky ukazují začátek jednoho z kanálů na frekvenci 1895,17 MHz a jeho celkovou šířku 4,311 MHz. Jednotlivé nosné frekvence kanálů systému DECT jsou od sebe vzdáleny 1728 khz, tudíž je snadným výpočtem zjistitelné, že spektrální diagram ukazuje komunikaci DECT přístrojů na kanálech 1, 3 a 10, v nezarušeném pásmu, kde je odstup signálu od šumu více než 30 db. Zhodnocení obsluhy přístrojů Použité přístroje spadají bezpochyby do kategorie snadno ovladatelných i použitelných, samozřejmě po překonání běžného počátečního zmatení způsobeného jinými návyky při obsluze přístrojů podobného ražení. Jelikož jsme měli možnost se seznámit s přístroji s týdenním předstihem, veškerá konfigurace probíhala snadno a bez chyb. Zhodnocení přínosu měření Samotná koncepce měření je podle našeho názoru velmi dobrá a v tomto případě i správná, protože ukazuje reálne možnosti nasazení přístrojů DECT v praxi, stejně jako jejich technologické pozadí, což se nám jeví jako vhodný přístup ke studentům magisterského studia a zároveň splnění Komenského kréda Škola hrou.
