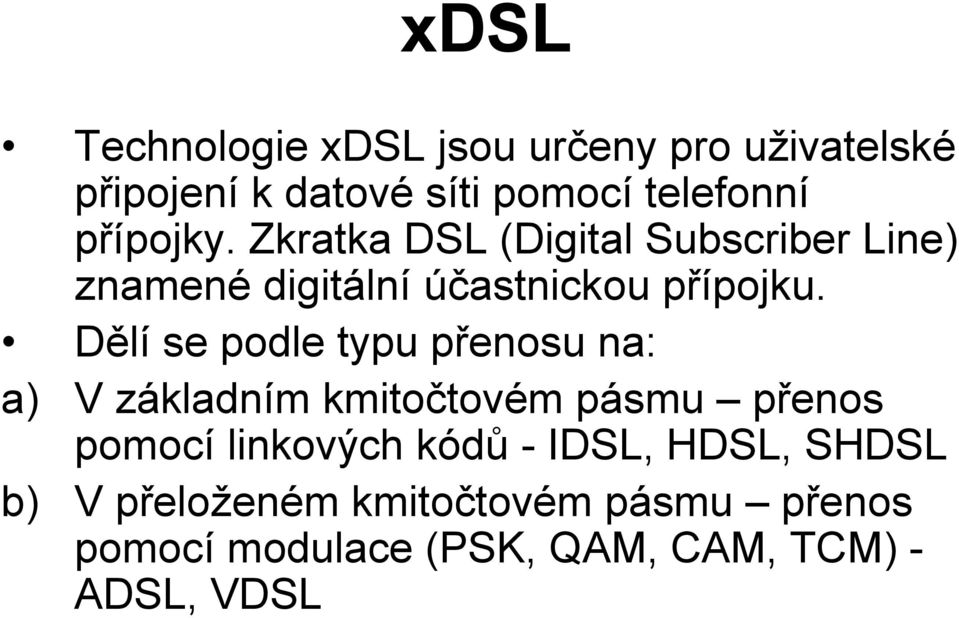

1 xdsl Technologie xdsl jsou určeny pro uživatelské připojení k datové síti pomocí telefonní přípojky. Zkratka DSL (Digital Subscriber Line) znamené digitální účastnickou přípojku. Dělí se podle typu přenosu na: a) V základním kmitočtovém pásmu přenos pomocí linkových kódů - IDSL, HDSL, SHDSL b) V přeloženém kmitočtovém pásmu přenos pomocí modulace (PSK, QAM, CAM, TCM) - ADSL, VDSL

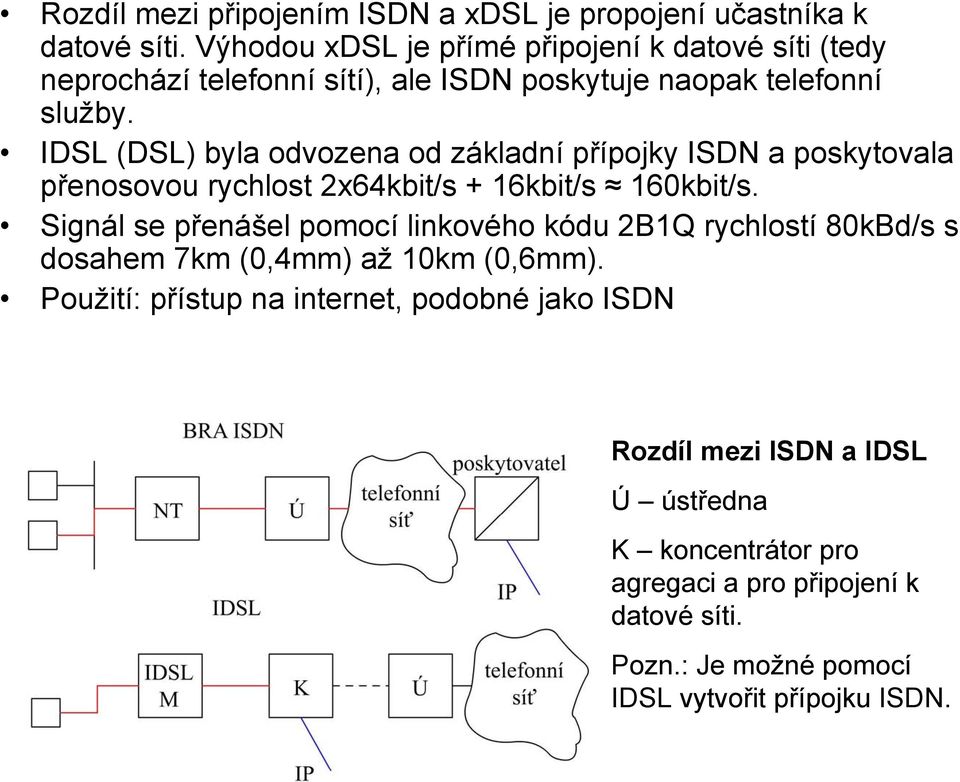

2 Rozdíl mezi připojením ISDN a xdsl je propojení učastníka k datové síti. Výhodou xdsl je přímé připojení k datové síti (tedy neprochází telefonní sítí), ale ISDN poskytuje naopak telefonní služby. IDSL (DSL) byla odvozena od základní přípojky ISDN a poskytovala přenosovou rychlost 2x64kbit/s + 16kbit/s 160kbit/s. Signál se přenášel pomocí linkového kódu 2B1Q rychlostí 80kBd/s s dosahem 7km (0,4mm) až 10km (0,6mm). Použití: přístup na internet, podobné jako ISDN Rozdíl mezi ISDN a IDSL Ú ústředna K koncentrátor pro agregaci a pro připojení k datové síti. Pozn.: Je možné pomocí IDSL vytvořit přípojku ISDN.

3 HDSL (High-bit-rate) byla odvozena jako datová přípojka z primární ISDN. Přenosová rychlost je nx64kbit/s až do rychlosti 2048kbit/s po 2 nebo 3 párech vedení. Přenáší se data pomocí 2B1Q nebo pomocí modulace CAP (amplitudově fázová modulace bez nosné), 2x1152kbit/s nebo 3x768kbit/s 2304kbit/s Použití: přenos E1 (např. PCM 1.ř.), připojení LAN, Frame Relay

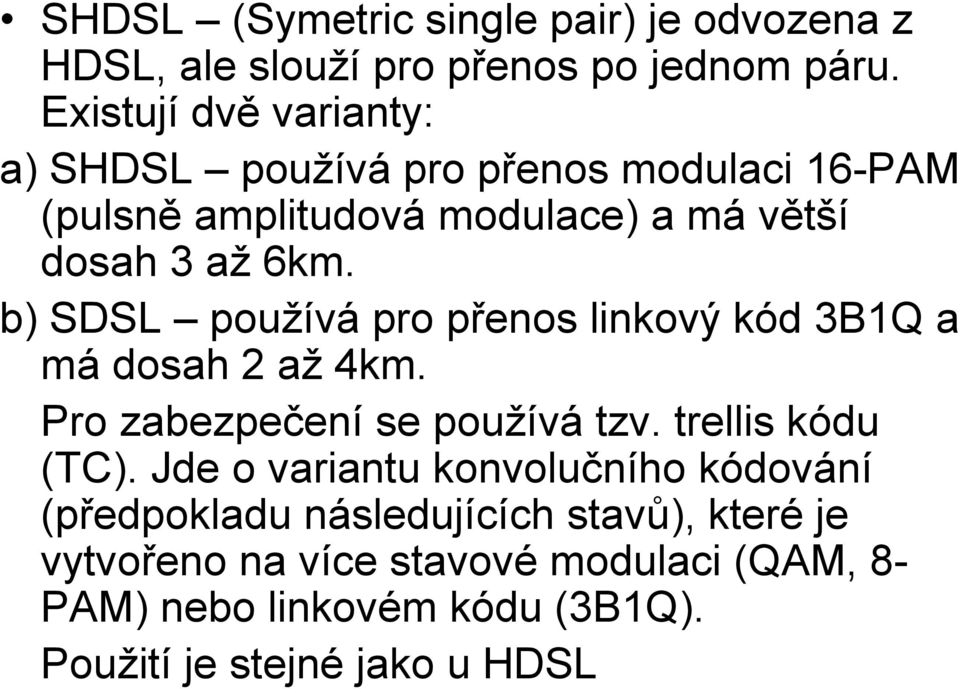

4 SHDSL (Symetric single pair) je odvozena z HDSL, ale slouží pro přenos po jednom páru. Existují dvě varianty: a) SHDSL používá pro přenos modulaci 16-PAM (pulsně amplitudová modulace) a má větší dosah 3 až 6km. b) SDSL používá pro přenos linkový kód 3B1Q a má dosah 2 až 4km. Pro zabezpečení se používá tzv. trellis kódu (TC). Jde o variantu konvolučního kódování (předpokladu následujících stavů), které je vytvořeno na více stavové modulaci (QAM, 8- PAM) nebo linkovém kódu (3B1Q). Použití je stejné jako u HDSL

5 ADSL Asymmetric DSL je datová přípojka, která funguje v tzv. přeloženem pásmu, tedy nad kmitočty telefonních kanálů. Základní dělení je tedy ADSL pro analogové přípojky a pro přípojky ISDN. Je určen pro vysokorychlostní internet, propojení LAN, video na přání. Přenos je na obrázku:» T telefon» P počítač» Splliter je označení pro filtr» DSLAM je blok před ústřednou, který hovor směruje do tel. ústř. a vyšší pásmo transformuje do datové sitě. V dnešní době může být integrován v účastnický sadách.

6 Rozdělení spektra ADSL

7 Rozdělení spektra je asymetrické, kde menší část se nazývá upstream US (přenos od uživatele k ustředně) a větší downstream DS (přenos od ustředny k uživateli). Vychází to s předpokladu, že uživatel bude více dat stahovat než posílat do datové sítě. Kmitočtové pásmo je rozděleno na kanály o velikosti 4,3125kHz od 0. pro základní telefonní pásmo po 255. V každém telefonním kanálu probíhá přenos pomocí více stavové modulace QAM a celý tento přenos se nazývá DMT (discrete multi-tone). Existuje více variant ADSL. 1) Dělení podle sdílení spektra na: FDD rozdělené kmitočtové pásmo EC potlačení ozvěn (DS zabírá pásmo US) 2) Dělení podle počtu a typu pásem: ADSL Lite FDD over POTS US (6.k-31.k) 1,5Mbit/s; DS (32.k-127.k) 5,7Mbit/s (max. kmitočet 1104kHz) ADSL2 FDD over POTS US (1.k-63.k) 3,78Mbit/s; DS (64.k-255.k) 11,8Mbit/s (max. kmitočet 1104kHz) ADSL+ FDD over POTS US (1.k-63.k) 3,78Mbit/s; DS (64.k-511.k) 26,9Mbit/s (max. kmitočet 2208kHz) 3) Dělení podle přípojky (viz. předchozí): over ISDN od 32. kanálu pro dostatečný přenos ISDN ~ 100kHz over POTS (analog. tel. přípojka) je možné použít pásmo od 1. kanálu

8 VDSL VDSL Very-high-speed DSL je tedy označení pro přípojky s velikou přenosovou rychlostí 25Mbit/s až 100Mbit/s. Aplikace: vysokorychlostní přístup na internet, HDTV, propojení LAN sítí. Podporuje technologie ATM i Ethernet a podporuje využití optického přenosu. Princip je podobny ADSL (velikost subkanálu je stejné 4,3125kHz) a technologie jsou kompatibilní, jen využívá většího přenosového pásma (až 30MHz), využívá pouze dělených pásem FDD (ne EC), pásma se dělí na několik US a DS, připouští využít různé druhy modulací (např. DMT, CAP). Dosah 0,2 až 1,6km

9

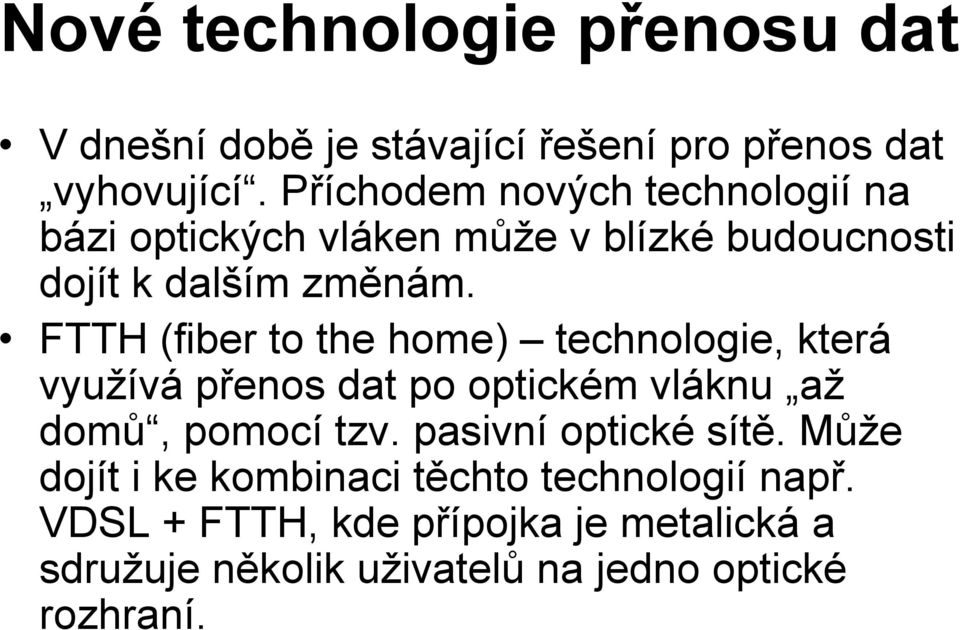

10 Nové technologie přenosu dat V dnešní době je stávající řešení pro přenos dat vyhovující. Příchodem nových technologií na bázi optických vláken může v blízké budoucnosti dojít k dalším změnám. FTTH (fiber to the home) technologie, která využívá přenos dat po optickém vláknu až domů, pomocí tzv. pasivní optické sítě. Může dojít i ke kombinaci těchto technologií např. VDSL + FTTH, kde přípojka je metalická a sdružuje několik uživatelů na jedno optické rozhraní.

11 RM-OSI v xdsl Probereme si dvě základní řešení připojení pomocí xdsl: 1) Propojení dvou počítačů (počítače A a serveru B)

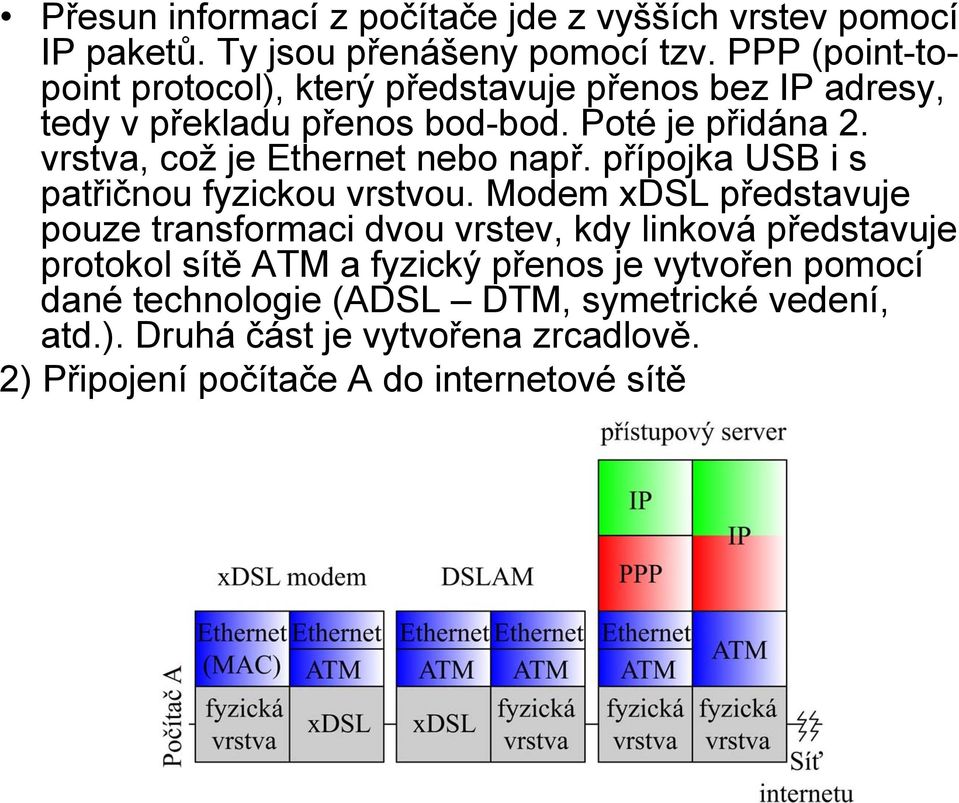

12 Přesun informací z počítače jde z vyšších vrstev pomocí IP paketů. Ty jsou přenášeny pomocí tzv. PPP (point-topoint protocol), který představuje přenos bez IP adresy, tedy v překladu přenos bod-bod. Poté je přidána 2. vrstva, což je Ethernet nebo např. přípojka USB i s patřičnou fyzickou vrstvou. Modem xdsl představuje pouze transformaci dvou vrstev, kdy linková představuje protokol sítě ATM a fyzický přenos je vytvořen pomocí dané technologie (ADSL DTM, symetrické vedení, atd.). Druhá část je vytvořena zrcadlově. 2) Připojení počítače A do internetové sítě

13 Tento přenos je dnes nejvíce používán. Začátek přenosu je z předcházejícího obrázku, kdy vytváříme přenos pomocí protokolu PPP. Na konci přenosového řetězce je místo druhého počítače přístupový server, který je pripojen do internetové sítě a přiděluje počítači A IP adresu. Ten může být připojen k internetu jakýmkoliv rozhraním (v našem případě sítí ATM). Funkce tohoto systému neplatí pouze pro technologie xdsl, ale i pro ostatní typy přenosu dat (např. modem, WiFi, GPRS, atd.).
