1 UŽIVATELSKÝ MANUÁL 485COM verze pro elektroměry CARLO GAVAZZI (protokol MODBUS)

2

3 Obsah Obsah 2 Úvod 3 Montáž GSM komunikátoru 485COM 4 Konfigurace GSM komunikátoru 485COM 5 1. Změna hesla GSM komunikátoru 6 2. Nastavení adres připojených měřidel logické připojení 6 3. Nastavení autorizovaných telefonních čísel 7 Komunikace s GSM komunikátorem 485COM 8 4. Odečet fyzicky připojených měřidel 8 5. Odečet všech logicky připojených měřidel 9 5.a. Odečet logicky připojených měřidel SMS příkazem 9 5.b. Odečet logicky připojených měřidel prozvoněním 9 6. Zjištění konfigurace GSM komunikátoru Zjištění verze firmware GSM komunikátoru 10 Technická specifikace GSM komunikátoru 485COM 11 Nejčastější problémy a jejich řešení 12 2

4 Úvod GSM komunikátor 485COM (MODBUS verze) je určen pro dálkový přenos dat z elektronických měřidel se sériovým výstupem RS485 a komunikačním protokolem MODBUS, přičemž umožňuje připojit jedno až tři měřidla. S GSM komunikátorem 485COM lze komunikovat prostřednictvím běžného mobilního telefonu nebo pomocí PC s GSM modemem a komunikačním software, který umožňuje také následnou konverzi odečtených dat a jejich databázové zpracování. GSM komunikátor 485COM se chová jako transparentní klient, tzn., že přenáší veškerá data vyslaná elektronickým měřidlem v nezměněné formě. Velký důraz je kladen především na provozní náklady a z tohoto důvodu je dálkový přenos realizován pomocí SMS technologie, která umožňuje levné a spolehlivé přenosy krátkých zpráv. Elektroměr výstup RS485 Elektroměr výstup RS485 Elektroměr výstup RS485 Port RS485 Komunikační modul 485COM GSM/SMS GSM modem (strana příjmu) Komunikační modul 485COM Port RS485 Elektroměr výstup RS485 Elektroměr výstup RS485 Elektroměr výstup RS485 Schéma funkce 3

5 Montáž GSM komunikátoru 485COM 1. Sejměte přední kryt GSM komunikátoru (použijte boční otvory k tomu určené). Do držáku vložte SIM kartu. Komunikátor opět zakrytujte. Poznámka: Na SIM kartě je nezbytné nejprve vypnout ochranu PIN kódem. Ochranu PIN kódem můžete vypnout například v mobilním telefonu. 2. Namontujte na RF konektor úhlovou GSM anténu. V případě, že GSM komunikátor bude instalován na místě se slabým nebo nestabilním GSM signálem, doporučujeme použít externí prutovou anténu. Napájecí svorky Datový konektor RF konektor Přední kryt Poznámka: Externí prutovou GSM anténu lze objednat jako zvláštní příslušenství. 3. Připevněte GSM komunikátor na DIN lištu a propojte datovým kabelem s měřidly. K jednomu GSM komunikátoru lze připojit až tři měřidla. Max. doporučená délka datového kabelu je 200 m. Modul GSM komunikátoru 485COM 4. Na napájecí svorky GSM komunikátoru připojte napájecí napětí 12V DC/50mA. Po prvním zapnutí vyčkejte cca. 1 minutu, než proběhne inicializace zařízení. Po této době je GSM komunikátor připraven přijímat a zpracovávat SMS příkazy. Zapojení datového konektoru Schéma propojení 4

6 Konfigurace GSM komunikátoru 485COM GSM komunikátor 485COM lze konfigurovat pomocí SMS příkazů, které jsou zasílány z mobilního telefonu nebo jiného systému na telefonní číslo GSM komunikátoru. Příkaz musí být vždy zaslán společně s heslem, které slouží k vymezení osob oprávněných ke komunikaci. Heslo je šestimístné číslo a lze ho měnit. Implicitně je heslo nastaveno na hodnotu (dále jsou v textu místo hesla použity znaky ******). SMS příkaz musí být vždy ukončen znakem!. SMS příkazy lze zadávat malými nebo velkými písmeny. V případě, že je zaslán příkaz v chybném tvaru, GSM komunikátor odpoví SMS zprávou s textem COMMAND ERROR. Pokud je zaslán příkaz s chybně zadanými parametry, GSM komunikátor odpoví SMS zprávou s textem příkaz ERROR. Odečty měřidel lze prostřednictvím GSM komunikátoru 485COM provádět dvěma způsoby. Podle zvoleného způsobu komunikace je vždy nutné zvolit odpovídající způsob konfigurace GSM komunikátoru 485COM. 1. Odečty SMS dotazem s adresou resp. adresami odečítaného měřidla. V tomto případě není nutná žádná konfigurace GSM komunikátoru 485COM, stačí, aby byla odečítaná měřidla fyzicky připojena ke komunikátoru. (viz kapitola 4) 2. Odečet všech logicky připojených měřidel. V tomto případě je nutné provést konfiguraci komunikátoru 485COM příkazem A (viz kapitola 2) a případně také příkazem T (viz kapitola 3). Odečet lze pak provádět SMS příkazem bez parametru, protože informace o adresách připojených měřidel komunikátor již zná. Pokud byla provedena i konfigurace příkazem T, lze zadávat příkazy k odečtu také prozvoněním z autorizovaného telefonního čísla, což šetří náklady na odečet. (viz kapitola 5) 5

7 1. Změna hesla GSM komunikátoru Formát příkazu: #******#P#heslo! Heslo musí mít pevnou délku 6 cifer. Poznámka: Změna hesla by měla být jedna z prvních operací, ponechání továrního hesla není bezpečné! Tovární heslo: Reakce na příkaz: P OK #987654#P#542230! Příklad: Změna hesla z na Nastavení adres připojených měřidel logické připojení Formát příkazu: #******#A#adresa1! #******#A#adresa1#adresa2! #******#A#adresa1#adresa2#adresa3! Adresa měřidla je číslo o délce 5-17 cifer. Nastavení adres fyzicky připojených elektroměrů (logické připojení) je nezbytné, pokud chcete provádět odečty příkazem bez parametru nebo prozvoněním z autorizovaného telefonního čísla. Zadávaná adresa se skládá z nastavené adresy měřidla a adres registrů, které chceme z měřidla vyčítat. V jednom SMS odečtu můžeme tak vyčíst až 7 vybraných registrů měřidla. (více podrobností viz popis protokolu MODBUS) #987654#A#0013E4C 4E # 0023E! Příkaz Heslo Příklad: Zadání dvou adres připojených měřidel. Poznámka: K jednomu GSM komunikátoru mohou být připojeny až 3 měřidla. Reakce na příkaz: A OK 6

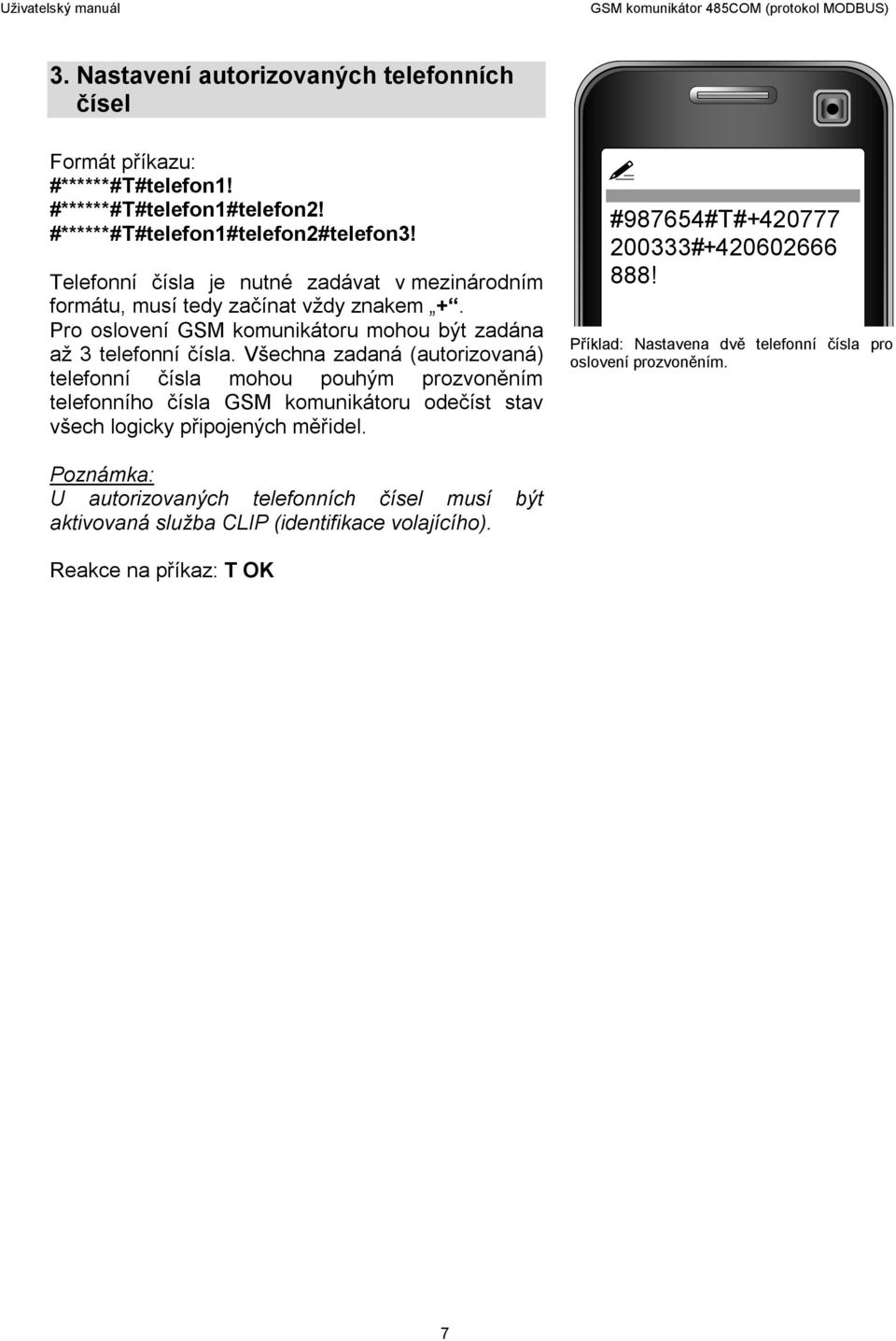

8 3. Nastavení autorizovaných telefonních čísel Formát příkazu: #******#T#telefon1! #******#T#telefon1#telefon2! #******#T#telefon1#telefon2#telefon3! Telefonní čísla je nutné zadávat v mezinárodním formátu, musí tedy začínat vždy znakem +. Pro oslovení GSM komunikátoru mohou být zadána až 3 telefonní čísla. Všechna zadaná (autorizovaná) telefonní čísla mohou pouhým prozvoněním telefonního čísla GSM komunikátoru odečíst stav všech logicky připojených měřidel. #987654#T# # ! Příklad: Nastavena dvě telefonní čísla pro oslovení prozvoněním. Poznámka: U autorizovaných telefonních čísel musí být aktivovaná služba CLIP (identifikace volajícího). Reakce na příkaz: T OK 7

9 Komunikace s GSM komunikátorem 485COM 4. Odečet fyzicky připojených měřidel Formát příkazu: #******#R#adresa1! #******#R#adresa1#adresa2! #******#R#adresa1#adresa2#adresa3! Po zaslání tohoto dotazu na telefonní číslo GSM komunikátoru obdržíte SMS odpověď s odečtem z měřidla dané fyzické adresy. Pokud je v příkazu zadáno více adres, následuje více SMS odpovědí. Zadávaná adresa se skládá z nastavené adresy měřidla a adres registrů, které chceme z měřidla vyčítat. V jednom SMS odečtu můžeme tak vyčíst až 7 vybraných registrů měřidla. (více podrobností viz popis protokolu MODBUS) #987654#R#0013E#00 23E! Příklad: Dotaz na odečet celkové spotřeby měřidel s adresami 01 a 02. Pokud je některá z SMS odpovědí bez dat odečtu, znamená to, že vyčtení dat z registrů měřidla této adresy se nezdařilo. Reakce na příkaz: jedna nebo více SMS s odečty 8

10 5. Odečet všech logicky připojených měřidel 5.a. Odečet logicky připojených SMS příkazem Formát dotazu: #******#R! 03E F B84 Po zaslání tohoto příkazu, obdržíte SMS odečty ze všech logicky připojených měřidel. Pokud bude některá SMS bez dat odečtu, je měřidlo daného čísla logicky připojeno, ale jeho data se nepodařilo vyčíst. Pro správnou funkci tohoto příkazu musí být GSM komunikátor správně nakonfigurován. (viz kapitola 2) Příklad: SMS odpověď na příkaz k odečtu. Přijatá data je třeba dekódovat dle protokolu MODBUS. Reakce na příkaz: jedna nebo více SMS s odečty 5.b. Odečet logicky připojených měřidel prozvoněním Shodně jako výše uvedený SMS příkaz funguje také odečet prozvoněním z autorizovaného telefonního čísla na telefonní číslo GSM komunikátoru. Pro správnou funkci tohoto příkazu musí být GSM komunikátor správně nakonfigurován. (viz kapitola 2 a 3) Reakce na příkaz: jedna nebo více SMS s odečty 9

11 6. Zjištění konfigurace GSM komunikátoru Formát příkazu: #******#C! Reakce na příkaz: SMS s aktuálním nastavením konfigurace T a A Seznam telefonních čísel pro oslovení prozvoněním Seznam adres připojených měřidel a vyčítaných registrů T: A: 0013E4C4E 0023E Příklad: SMS odpověď na dotaz na aktuální konfiguraci GSM komunikátoru. 7. Zjištění verze firmware GSM komunikátoru Formát dotazu: #******#F! Reakce na příkaz: vypsání aktuální verze firmware FW: 2.0 Příklad: SMS odpověď na dotaz na aktuální verze firmware GSM komunikátoru. 10

12 Technická specifikace GSM komunikátoru 485COM Napájení: Proudový odběr: Rozhraní: Komunikační protokol: GSM: Rozměr (bez GSM antény): Váha (bez GSM antény): Uchycení: DC 12 V ± 2 V max. 50 ma RS485 MODBUS, 9600Bd Quad-Band 850/900/1800/1900 MHz Class 4 (2 MHz) Class 1 (1 MHz) 35x90x60 mm (ŠxVxH) 72 g na DIN lištu 11

13 Nejčastější problémy a jejich řešení PROBLÉM Zařízení se nezapne zelená LED nesvítí Zařízení se nepřihlásí do sítě GSM - červená LED bliká v intervalu 1x za sekundu Zařízení nereaguje na SMS příkazy Zařízení reaguje na SMS příkazy, ale nereaguje na prozvonění z autorizovaného tel. čísla SMS odečet neobsahuje data z měřidla Zapomněl jsem PIN zařízení ŘEŠENÍ Zkontrolujte připojení napájecích vodičů a přitomnost napájecího napětí 12V ± 2V. Zkontrolujte správnost vložení SIM karty. Ověřte, zda má SIM karta vložená v zařízení vypnutou ochranu PIN kódem. Zkontrolujte připojení GSM antény. Ověřte dostupnost GSM signálu příslušného operátora. Po úspěšném přihlášení musí červená LED blikat v intervalu 1x za 3 sekundy. Zkontrolujte, zda je zařízení zapnuto a přihlášeno do sítě GSM. Přihlášení do sítě GSM můžete ověřit také prozvoněním zařízení. Ujistěte se, že příkazy zadáváte ve správném formátu s platným PIN kódem. V případě, že používáte předplacenou SIM kartu, ujistěte se, že je SIM karta stále aktivní a má k dispozici dostatečný kredit pro odesílání SMS. Před posláním prvního příkazu po zapnutí zařízení je nutné vyčkat cca 1 min., než proběhne kompletní inicializace zařízení. Před posláním dalšího SMS příkazu doporučujeme vyčkat, než bude zpracován předešlý SMS příkaz. Zkontrolujte správnost zadaného autorizovaného telefonního čísla včetně mezinárodní předvolby příkazem C. Ověřte, zda má autorizované telefonní číslo aktivovanou službu CLIP (identifikace volajícího). Správné rozpoznání autorizovaných telefonních čísel se projevuje okamžitým odmítnutím hovoru ze strany komunikátoru, v opačném případě je hovor odmítnut až po 3 zazvoněních. Zkontrolujte správnost připojení měřidel ke komunikátoru. Zkontrolujte správnost zadávaných adres měřidel. Obraťte se prosím na svého prodejce, zařízení může být uvedeno do továrního nastavení včetně PIN pouze u výrobce. ENIKA.CZ s.r.o. Nádražní Nová Paka Czech Republic tel.: enika@enika.cz 12
