1 » STORAGE A SERVERY ABACUS 2013 Jan Petrák jp@abacus.cz

2 Agenda» Kdo jsme» Výhody našich serverů a storage» DAS NAS SAN» Storage řešení» Vysoká dostupnost» LSI SAS2 switch» Scale-out řešení MicroCloud a FatTwin» BBP server s UPSkou» NexentaStor

3 Tradice, podíl na trhu» Největší výrobce serverů v CZ» ISO 9001» Servery vyrábíme od roku 2003» Téměř serverů v roce 2012» Široké portfolio souvisejících produktů» Vlastní servisní síť

4 Storage Abacus reference» FZÚ AV ČR - NFS» Cesnet - NFS» Storage řešení pro IP TV» Archiv O2 TV» Hostingy, cloud aplikace».

5 Široké portfolio souvisejích produktů» AMD» Adaptec» Areca» Asus» Intel» LSI» Promise» Mellanox» Microsoft» Quanta» Qlogic» QSAN» Supermicro» Thecus» Tyan» Western Digital

6 Výhody serverů a storage Abacus» Vlastní servisní síť» Konfigurace podle požadavků zákazníka» Nejširší výběr na trhu» Optimální poměr cena/výkon» Rozumné ceny rozšíření» Otevřenost pro upgrade» Unikátní technická řešení

7 Unikátní paleta řešení Storage servery 1U 2U 4U 2U 2U 3U 4U 10 2,5 HDD 24 2,5 HDD 72 2,5 HDD 10 3,5 HDD DVD + LCD 12 3,5 HDD 2 2,5 OS 16 3,5 HDD 2 2,5 OS DVD 36 3,5 HDD 2 2,5 OS DVD

8 Unikátní paleta řešení 1U: 2P, 3GPU, 6HDD 2U: 2P, 6GPU, 8/10HDD 2U: 4P, 2GPU, 8HDD 4U: 2P, 8GPU, 2HDD GPU servery Další servery Mělká chassi pouze 25cm hloubka, 1U (25-45cm), 2U (45cm), 4U (52cm) HPC: 64 AMD Bulldozer jader v 1U, HPC: 1920 Intel E5 jader v 42U I/O: 2P, 11PCIe ve 3/4U 1U: 2P, 3PCIe, 4/8HDD, 24DIMM, 2 10GbE-T/4 GbE 2U: 2P, 6PCIe, 10HDD, 2 10GbE-T

9 Unikátní řešení Multinode servery 1U Twin 2U Twin 2U Twin 2 2U Twin 3 3U MicroCloud 4U FatTwin 7U Blade 710 7U Blade 714 7U Blade 720 MultiNode servery 2 1P/2P, 2/4HDD, IB/10GbE 2 2P, 6/12HDD, HW RAID, IB/10GbE 4 2P, 3/6HDD, HW RAID, IB/10GbE 8 Atom, 3HDD 24 Atom nebo 9 1P (E3/E5), 2HDD 8 2P, 10HDD, HW RAID, IB/10GbE 10 2P, 2GPU/6HDD, IB 10 4P, 4HDD, IB-10Gb 14 2P, 3HDD, IB/10GbE 20 2P, 2HDD, B/10GbE

10 DAS NAS SAN DAS Direct Attached Storage NAS Network Attached Storage SAN Storage Area Network Jediný klient (pracovní stanice, server) Přímé propojení (USB, esata, SAS, Firewire) Klienti (PC v síti, servery) Síťová (LAN) struktura Klienti (servery v clusteru) SAN struktura (FC, iscsi, SAS, FCoE) DAS box publikovány jsou bloky dat lze bootovat konzistence se neřeší NAS úložiště publikován je file systém (adresáře a soubory) NFS, CIFS, Samba SAN úložiště publikovány jsou bloky dat není file systém lze bootovat konzistence se řeší cluster sw

11 Široká paleta storage řešení Storage Appliance x86 Storage Server Single cntrl Dual cntrl Single cntrl Dual cntrl 1GbE iscsi + NAS 10GbE iscsi + NAS 8Gbs FC 6Gbs SAS2 56Gbs Infiniband Jednoúčelová zařízení Snazší konfigurace a správa Otevřené a univerzálnější řešení Vyšší výkon Lepší škálovatelnost Plný root přístup

12 Vysoká dostupnost Thecus EZ HA» Jednoduché řešení» Ideální pro SMB» 99kKč za celé řešení vč.hdd» Active-passive cluster» Podpora: iscsi Samba/CIFS AFP (Apple) ESX (HCL) Citrix Xen MS Windows/Hyper-V

13 Vysoká dostupnost Nexenta HA Cluster» ZFS řešení: SSD kešování Snapshoty Deduplikace Replikace» Singl box řešení (40TB)» Podpora: iscsi NFS 4.x Samba/CIFS AFP FTP ESX (HCL) Citrix Xen MS Windows/Hyper-V Abacus certifikovaný Nexenta partner

14 SAN struktura

15 SAS2 jako SAN struktura? Výkon 16 24Gbs (4 6Gbs SAS2 linka) Nižší latence (20 oproti 10Gb iscsi a 8Gb FC) Stálejší IOPS Správa Zónovaní Jednoduchá správa a nasazení Web management

16 SAS2 jako SAN struktura Cena Srovnání cen FC SAS2 Rychlost 8 Gbs 24 Gbs (4 6Gbs) Méně než ½ FC 8Gbs 10 nižší spotřeba na port než u 10Gb iscsi Cena 2portového HBA do serveru Cca Kč Cca Kč Cena switche Cca Kč Cca Kč Počet portů nejlevnějšího switche 8 16 Efektivnost Spotřeba switche 80W 25W Serial-attached-SCSI 1U Žádné vícenásobné balení paketů Kč Kč Škálování výkonu od levných Kč sata disků po SSD Kč Velikost switche Cena struktury pro 2 storage, 2switche a 4servery: 4 dual port HBA do serveru 2 switch 16 kabelů (1m délka) Kč Σ Kč Polovina 1U lze osadit dva switche na jednu poličku Kč Kč

17 Scale-out řešení MicroCloud Procesor Intel Romley E5-2600/E3-1200v2 Chipset Intel Patsburg J PCH (C600) RAM Max. 128GB DDR3 1333/1600 ECC LR/RDIMM nebo 32GB Unbuffered DIMM (4DIMMy) Sloty (na uzel) 1 PCI-Express8 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel 82580) 1 LAN pro IPMI vč.kvm-o-e 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) hot-swap SATA (6G/s) Software RAID (0,1) Zdroj 1620W Redundantní 80Plus Platinum Level 8 nezávislých 1P hotswap uzlů v 3U

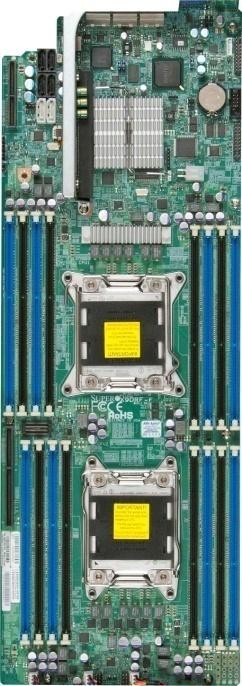

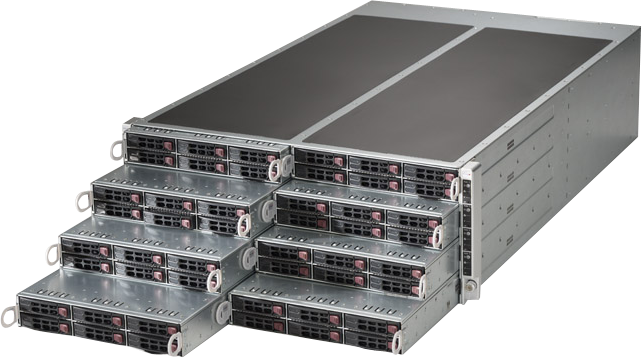

18 Další krok v Scale-out 8 uzlový FatTwin Procesor Dual Intel Romley E Chipset Intel Patsburg J PCH (C600) HW SAS2 RAID6 6 HDD/uzel 16 DDR (512GB) RAM Max. 512GB DDR3 1333/1600 ECC LR/RDIMM Sloty (na uzel) 1 PCI-Express 16 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel i350) 1 volitelně Infiniband 40Gbs (QDR)/56Gbs (FDR) / 10Gb Ethernet 1 LAN pro IPMI Remote Management 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) 6 2,5 hot-swap SATA/SAS (6G/s) Volitelně LSI2208 HW SAS2 RAID 1GB cache Zdroj 1620W Redundantní 80Plus Platinum Level Dual Intel Xeon E nezávislých 2P hotswap uzlů v 4U

19 Další krok v Scale-out 4 uzlový FatTwin Procesor Dual Intel Romley E Chipset Intel Patsburg J PCH (C600) HW SAS2 RAID6 6+2 HDD/uzel 16 DDR (512GB) RAM Max. 256GB DDR3 1333/1600 ECC LR/RDIMM Sloty (na uzel) 2 PCI-Express 8 Gen 3.0 LP Slot I/O porty (na uzel) 2 GbE LAN (Intel i350) 1 LAN pro IPMI Remote Management 1 VGA, 1 COM port, 2 USB 2.0 (with KVM dongle) Diskové pozice (na uzel) 6+2 3,5 hot-swap SATA/SAS (6G/s) Volitelně LSI2208 HW SAS2 RAID 1GB cache Zdroj 1280W Redundantní 80Plus Platinum Level Dual Intel Xeon E nezávislé 2P hotswap uzly s 8 disky 3,5 v 4U

20 BBP server s UPS-kou Bateriový modul do redundatního zdroje 5 minut 1U/1P server (200W) 3 minuty velký storage server (1000W) Podpora v managementu (I2C) N+N+N konfigurace

21 Další informace Web: konfiguruj.to

22 Backup Jan Petrák

23 Nexenta Stor Univerzální řešení pro ukládání dat Blokové a souborové služby FC, iscsi CIFS, NFSv3, NFSv4 NFS NameSpaceCluster FTP HTTP

24 Nexenta Stor Ideální pro virtualizovaná prostředí VMware Citrix XEN MS Hyper-V Deduplikace

25 Nexenta Stor Otevřené řešení s využitím ZFS Data lze přečíst v libovolném Linuxu s ZFS Využít lze libovolné blokové zařízení Škálovatelnost kapacity, výkonu a I/O RAM a SSD lze využít pro cache Neomezená (16 EiB) kapacita Neomezený počet (2 64 ) snapshotů

26 Nexenta Stor Vysoká bezpečnost dat CopyOnWrite všechny diskové operace jsou transakční Metadata jsou nejméně zdvojená Synchronní a ZFS replikace HA clustering Auto-CDP Auto-Tiering
