1 RFU30 Uživatelská příručka

2 Návod k použití přijímací jednotka RFU30 Obsah Úvod...3 Balení obsahuje:...3 Příprava zařízení pro používání...3 Instalace softwaru...4 Spuštění...4 Postup...4 Popis rozhraní...6 Ovládání...7 Vysvětlení pojmu Plán a základna plánu (zjednodušený)...7 Plán...7 Základna plánu...8 Upozornění - doporučení...8 2/8

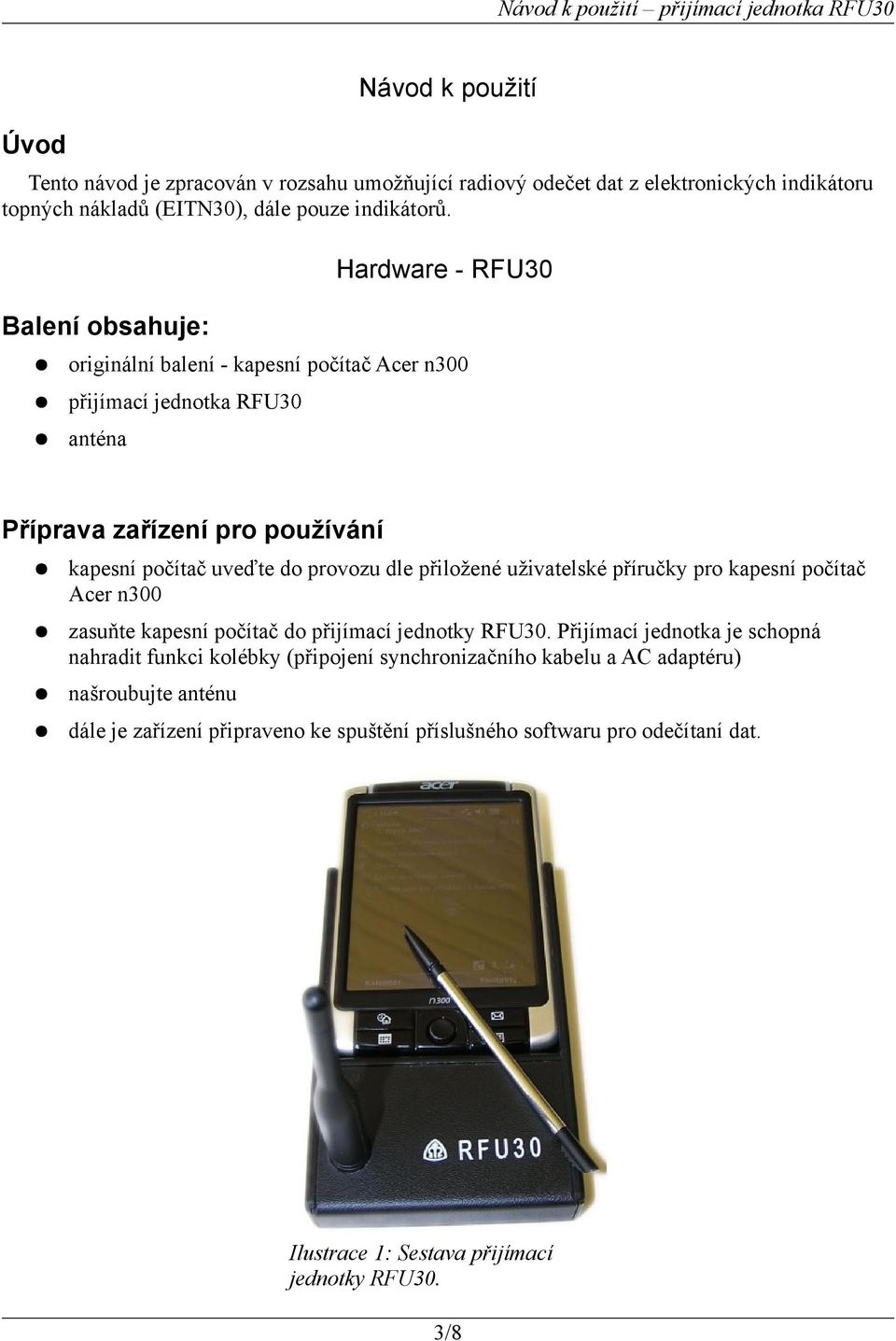

3 Návod k použití přijímací jednotka RFU30 Úvod Návod k použití Tento návod je zpracován v rozsahu umožňující radiový odečet dat z elektronických indikátoru topných nákladů (EITN30), dále pouze indikátorů. Balení obsahuje: Hardware - RFU30 originální balení - kapesní počítač Acer n300 přijímací jednotka RFU30 anténa Příprava zařízení pro používání kapesní počítač uveďte do provozu dle přiložené uživatelské příručky pro kapesní počítač Acer n300 zasuňte kapesní počítač do přijímací jednotky RFU30. Přijímací jednotka je schopná nahradit funkci kolébky (připojení synchronizačního kabelu a AC adaptéru) našroubujte anténu dále je zařízení připraveno ke spuštění příslušného softwaru pro odečítaní dat. Ilustrace 1: Sestava přijímací jednotky RFU30. 3/8

4 Instalace softwaru Software RFU30 V0.0 Návod k použití přijímací jednotka RFU30 Přijímací jednotka RFU30 je již dodávána s předinstalovaným softwarem určeným pro odečet dat (RFU30 V0.0). Spuštění Po spuštění PDA dle výše uvedeného je možné spustit program RFU30 V0.0. Postup Start Programs RFU30 V0.0 Ilustrace 2: Standardní rozhraní V případě správném propojení PDA s přijímací jednotkou RFU30 se zobrazí v horním informačním řádku stav READY. V opačném případě se zobrazí následující 4/8

5 Návod k použití přijímací jednotka RFU30 Ilustrace 3: Chybové hlášení. Přijímací jednotka není připojena, nebo ovladač k zařízení je poškozen. 5/8

6 Návod k použití přijímací jednotka RFU30 Popis rozhraní Ilustrace 4: Popis rozhraní 1. Informační řádek informující o stavu přijímací jednotky a režimu příjmu dat 1. Režim příjem dat bez nastavení plánu odečtu a základny plánu 2. Režim přijmu dat s nastavením plánu odečtu bez základny plánu 3. Režim přijmu dat s nastavením plánu odečtu i základny plánu ( nejlepší ) 2. Seznam všech správně přijatých indikátorů. Mezi seznamy se přepíná stisknutím tlačítka na PDA (joystick). 3. Seznam indikátorů, čekajících na odečet dle plánu odečtu. 4. Seznam chybně přijatých indikátorů (chybné CRC). 5. Informuje o množství přijatých indikátorů z celkového množství dle plánu odečtu. 6. Informační okno zobrazuje informace o příslušném indikátoru (popis přísluší k aktivnímu políčku čísla indikátoru v jednom z výše uvedených seznamů). 7. Informuje o stavu přijímací jednotky 1. zelená OK 6/8

7 2. červená KO (porucha) Návod k použití přijímací jednotka RFU30 8. Zobrazení informací o verzi použitého firmware v přijímací jednotce včetně sériového čísla 9. Indikuje stav posledně přijatého paketu 1. zeleně CRC je bezchybné 2. červeně CRC je chybné 10. Indikuje sílu signálu posledního přijatého indikátoru. 11. Slouží k zapínání a vypínání přijímání dat. 12. Data 13. Umožňuje prohlížení načteného plánu 14. Zadání plánu 15. Konfigurace přijímací jednotky 16. Ukončení programu. V případě ukončení programu křížkem (pozice 19.) nedojde k ukončení programu! 17. Označení aktuálně načteného plánu. Ovládání Po spuštění programu RFU30 V0.0. s hláškou READY na pozici 1. informuje o připravenosti přijímací jednotky k odečtu dat. 1. kliknutím na pozici 14. (LOAD PLAN) vybereme požadovaný plán / bez plánu 2. kliknutím na pozici 15. (CONFIGURATION) můžeme režim příjmu dle nabídky upravit 3. nyní lze zahájit příjem dat kliknutím na pozici 11. (Scan Data). Poloha přepínače se nachází v poloze ON Nyní jsou přijímány všechny indikátory v dosahu, bez ohledu na zadaný plán. Přijatá data jsou okamžitě ukládána na FLASH disk. V případě, kdy je minimálně zadán režim pro příjem dat s plánem a bez základny plánu, získáváme možnost kontroly odečtu všech požadovaných indikátorů. Tzn., pokud ve sloupci 3. již není zobrazen žádný záznam jedná se o stav, kdy jsme přijaly všechny požadované indikátory. V tento okamžik lze příjem dat ukončit přepnutím přepínače 11. do pozice Off. V adresářové struktuře My Device\My Documents\RFU30\DATA jsou uložený přijatá data použitelná pro další zpracování (rozúčtování příslušným programem). Vysvětlení pojmu Plán a základna plánu (zjednodušený) Plán Plán představuje stromovitou strukturu, která definuje cestu k jednotlivým indikátorům. Tato struktura obsahuje 6 úrovní. Příklad využití 6-ti úrovní: 1. úroveň Místnost 7/8

8 2. úroveň Byt 3. úroveň Dům 4. úroveň Ulice 5. úroveň Část obce 6. úroveň Obec Návod k použití přijímací jednotka RFU30 Jednotlivé uzly v rámci úrovně jsou číslovány 1 255, kde v 6 úrovní je kontrolována jedinečnost. Tímto způsobem je ke každému indikátoru přiřazena adresa. Základna plánu Prostřednictvím základny plánu je k jednotlivým uzlům ve stromové struktuře přiřazen alfanumerický popis zajišťující snadnou identifikaci indikátoru z pohledu obsluhy. Upozornění - doporučení Před každém spuštění je vhodné odstranit z paměti veškeré spuštěné aplikace. Start Settings System Memory Running Programs Stop All PDA, které je součástí přijímací jednotky není vhodné používat k jiným účelům než, ke kterému je určen. Například hrát hry, prohlížet obrázky, videa apod. - citelně snižuje výdrž baterie. PDA je nastaveno tak, že nedochází k automatickému vypínání při nečinnosti. Ovšem podsvícení displeje se automaticky vypíná. Důvodem tohoto nastavení je prodloužení výdrže baterie se zachováním funkce přijímání dat. Po ukončení odečtu vypnout program RFU30 V0.0 prostřednictvím tlačítka Exit (pozice 16.) a vypnout PDA příslušným tlačítkem viz. uživatelská příručka pro PDA n300. Důvodem je opět prodloužení výdrže baterie. 8/8
