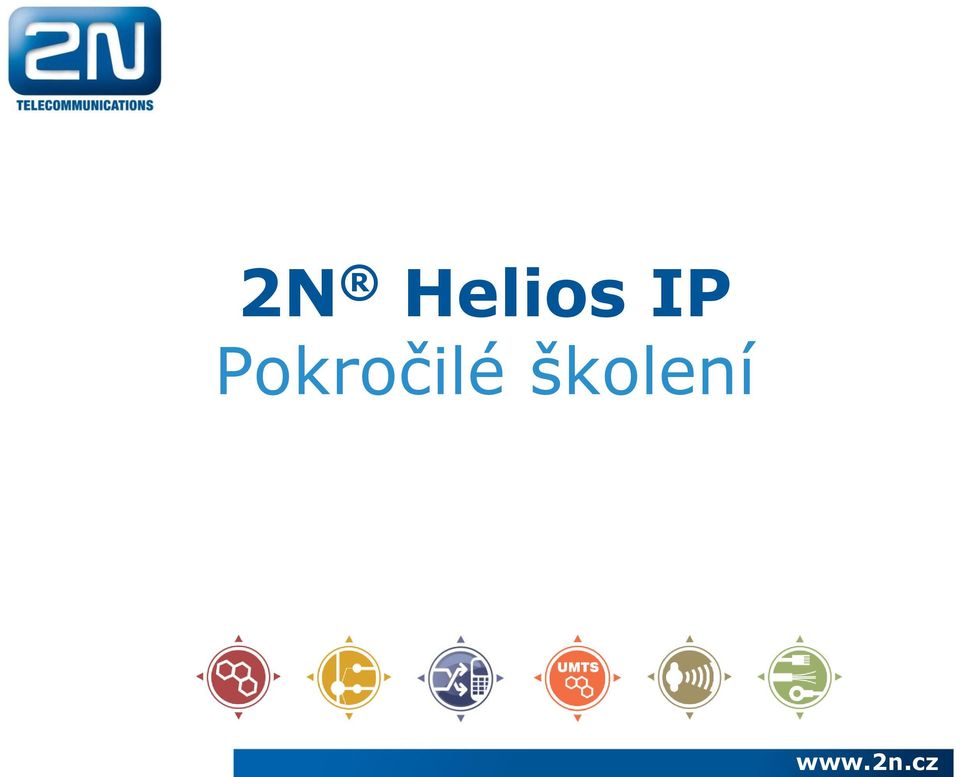

1 2N Helios IP Pokročilé školení

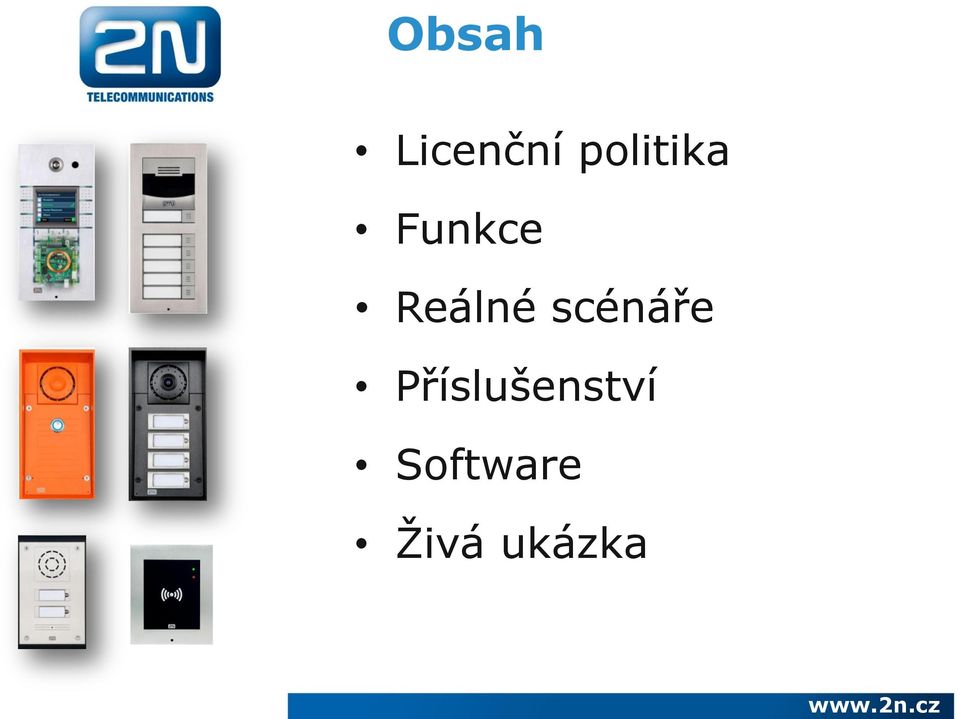

2 Obsah Licenční politika Funkce Reálné scénáře Příslušenství Software Živá ukázka

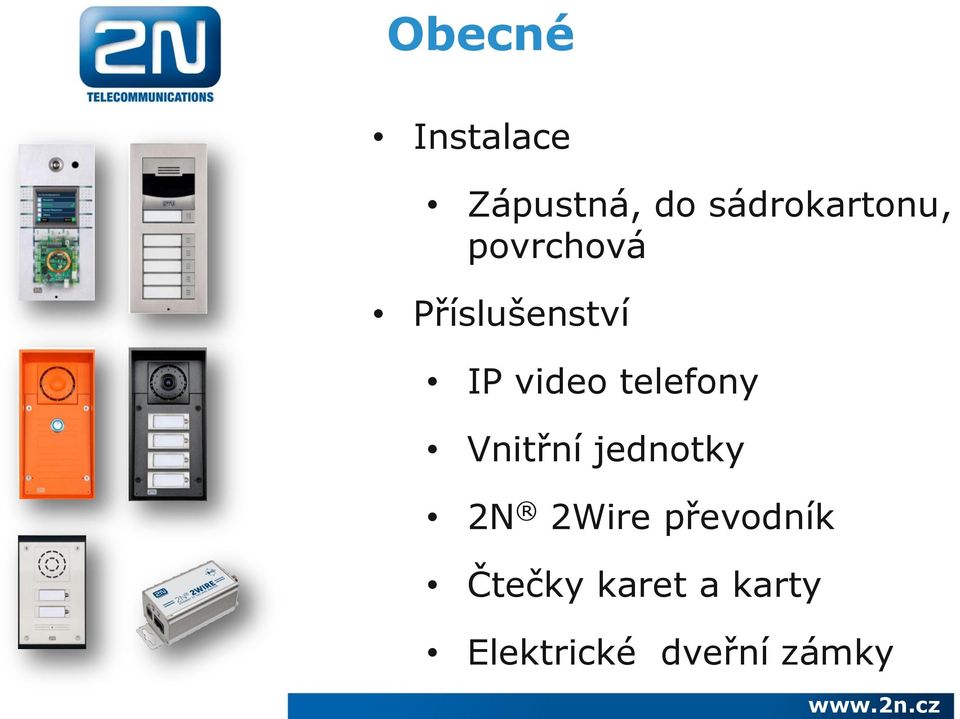

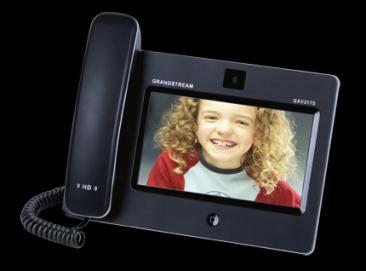

3 Obecné Instalace Zápustná, do sádrokartonu, povrchová Příslušenství IP video telefony Vnitřní jednotky 2N 2Wire převodník Čtečky karet a karty Elektrické dveřní zámky

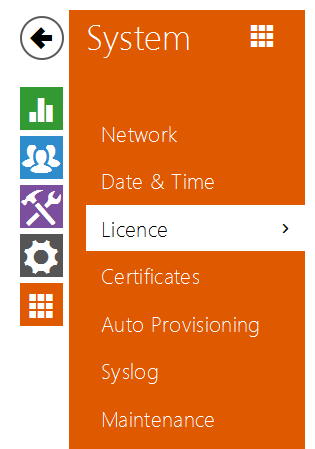

4 Licencování Všechny modely používají stejný firmware Vlastnosti interkomu závisí na instalovaném hardwaru a licencích Licenční politika

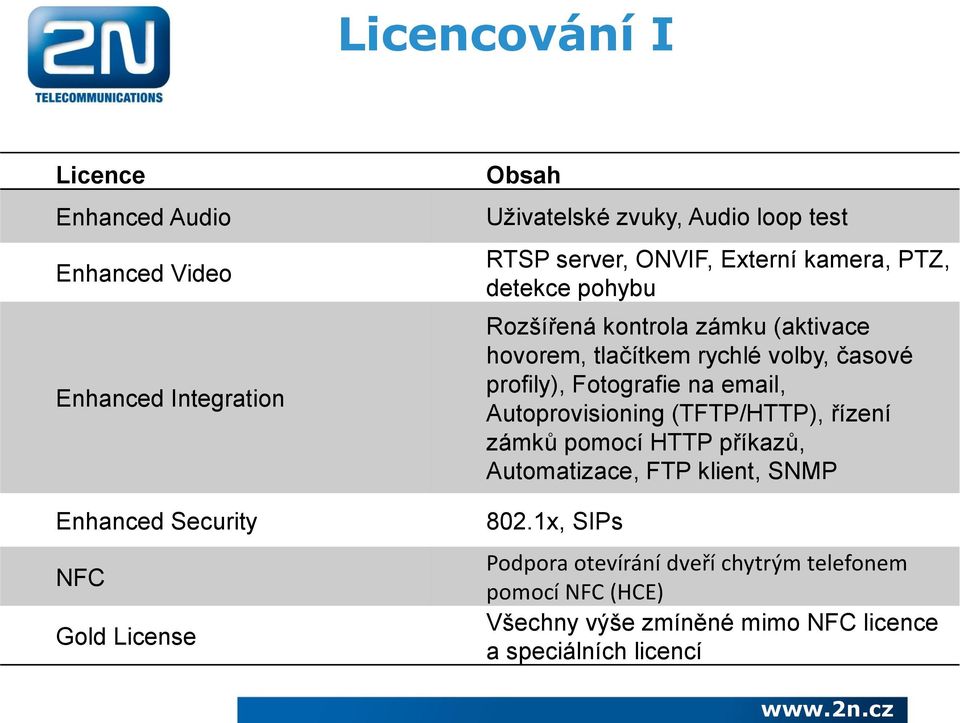

5 Licencování I Licence Enhanced Audio Enhanced Video Enhanced Integration Enhanced Security NFC Gold License Obsah Uživatelské zvuky, Audio loop test RTSP server, ONVIF, Externí kamera, PTZ, detekce pohybu Rozšířená kontrola zámku (aktivace hovorem, tlačítkem rychlé volby, časové profily), Fotografie na , Autoprovisioning (TFTP/HTTP), řízení zámků pomocí HTTP příkazů, Automatizace, FTP klient, SNMP 802.1x, SIPs Podpora otevírání dveří chytrým telefonem pomocí NFC (HCE) Všechny výše zmíněné mimo NFC licence a speciálních licencí

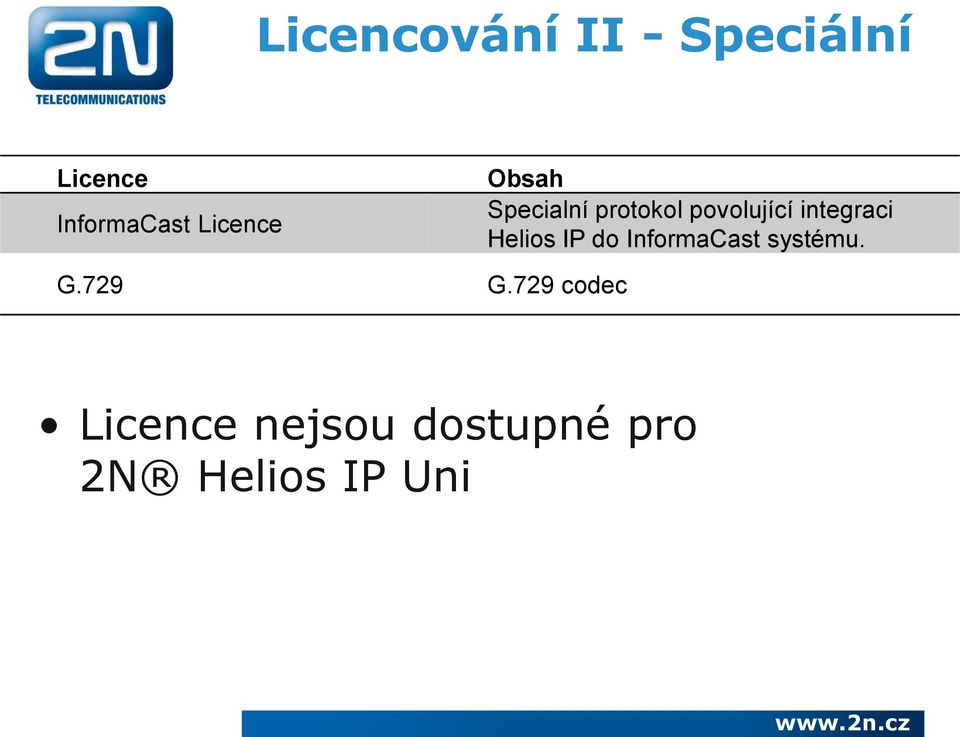

6 Licencování II - Speciální Licence InformaCast Licence Obsah Specialní protokol povolující integraci Helios IP do InformaCast systému. G.729 G.729 codec Licence nejsou dostupné pro 2N Helios IP Uni

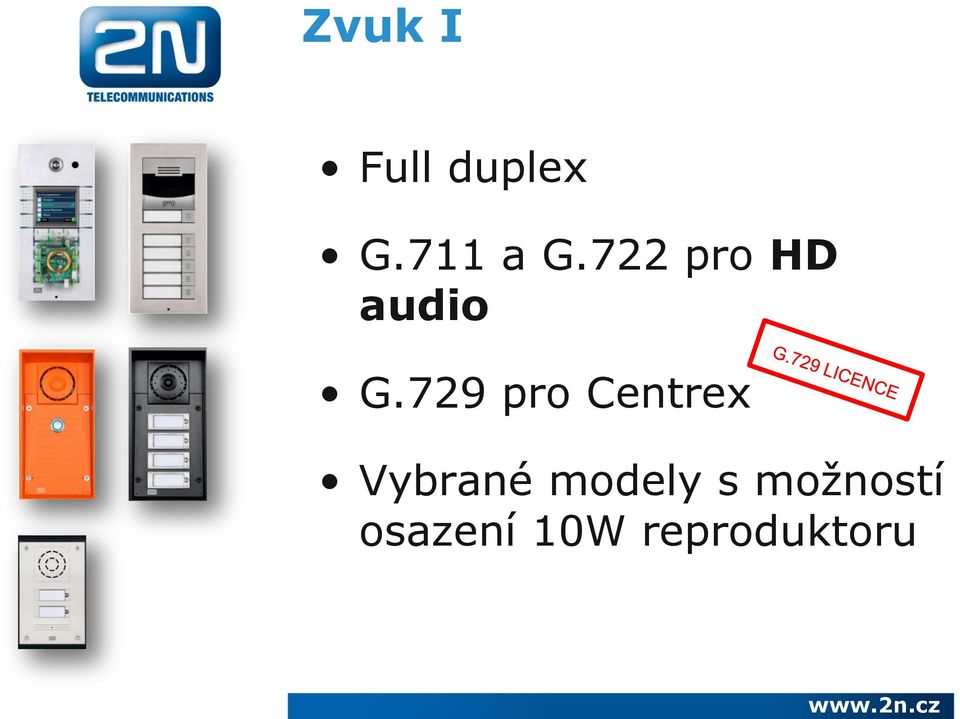

7 Zvuk I Full duplex G.711 a G.722 pro HD audio G.729 pro Centrex Vybrané modely s možností osazení 10W reproduktoru

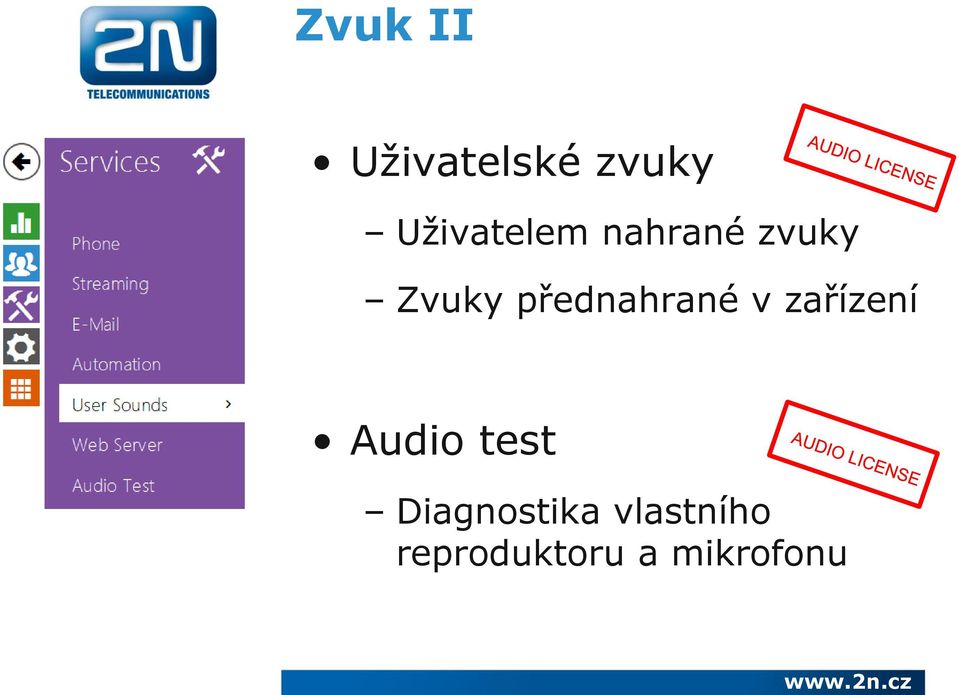

8 Zvuk II Uživatelské zvuky Uživatelem nahrané zvuky Zvuky přednahrané v zařízení Audio test Diagnostika vlastního reproduktoru a mikrofonu

9 Zvuk III Adaptivní hlasitost Interkom monitoruje okolní hluk a automaticky nastavuje hlasitost Push-to-talk Průmyslové operace Programováno přes Automatizaci

10 Zvuk IV Detekce hluku Podobná funkce jako detekce pohybu Je možné ji použít jako událost v Automatizaci

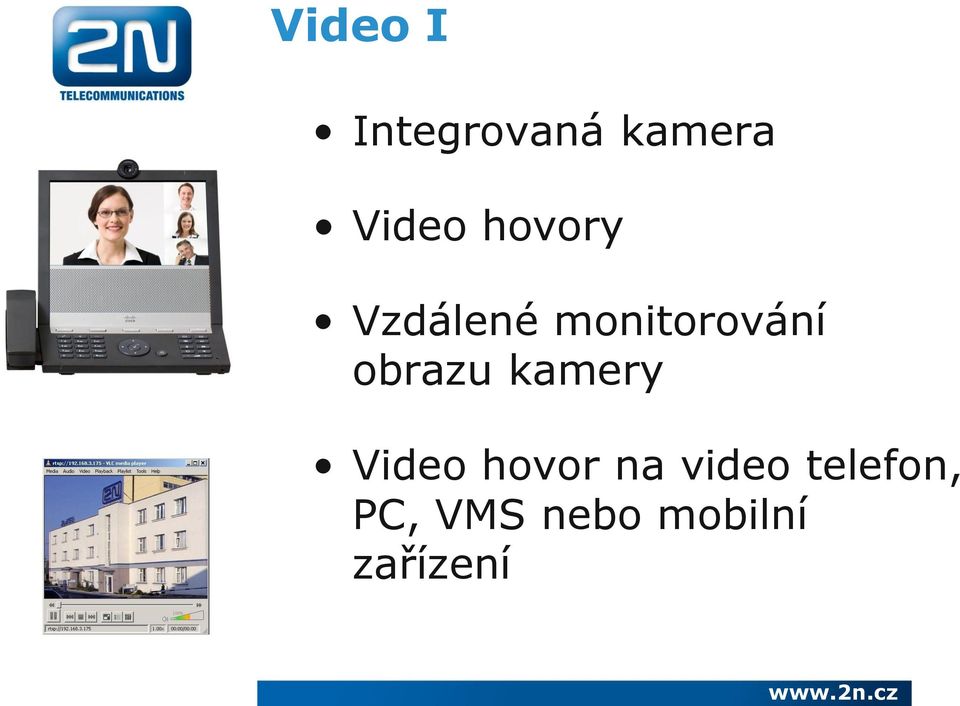

11 Video I Integrovaná kamera Video hovory Vzdálené monitorování obrazu kamery Video hovor na video telefon, PC, VMS nebo mobilní zařízení

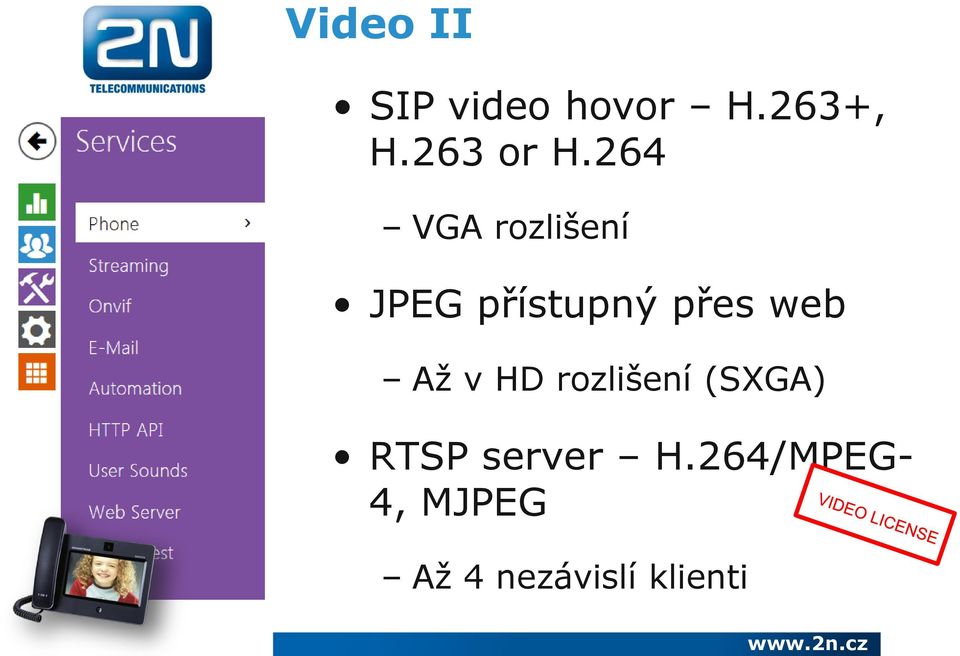

12 Video II SIP video hovor H.263+, H.263 or H.264 VGA rozlišení JPEG přístupný přes web Až v HD rozlišení (SXGA) RTSP server H.264/MPEG- 4, MJPEG Až 4 nezávislí klienti

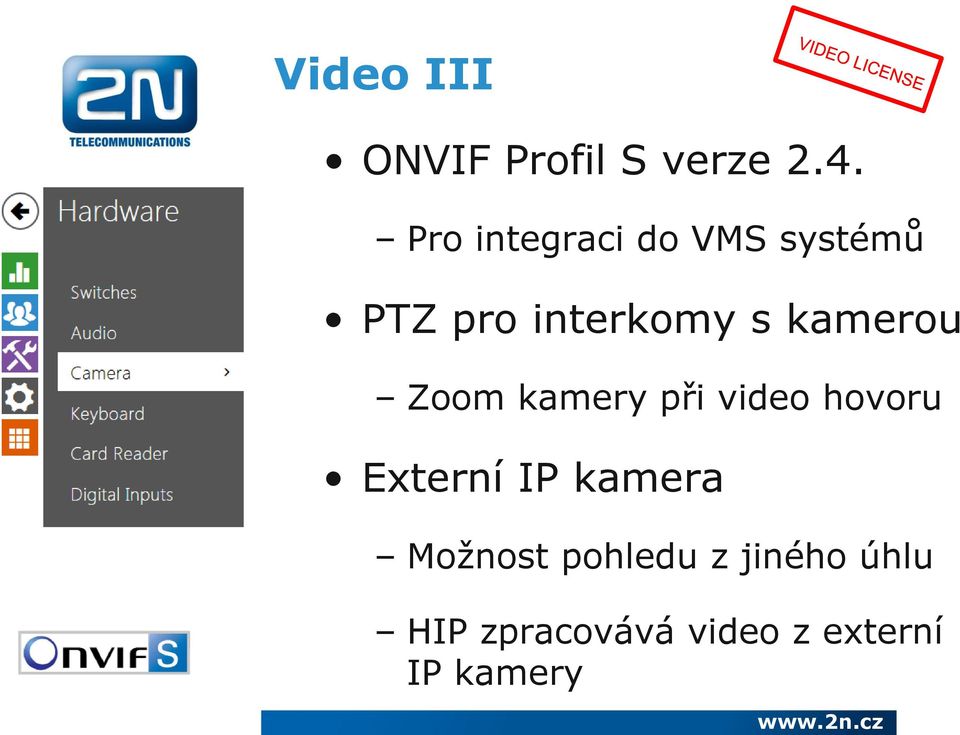

13 Video III ONVIF Profil S verze 2.4. Pro integraci do VMS systémů PTZ pro interkomy s kamerou Zoom kamery při video hovoru Externí IP kamera Možnost pohledu z jiného úhlu HIP zpracovává video z externí IP kamery

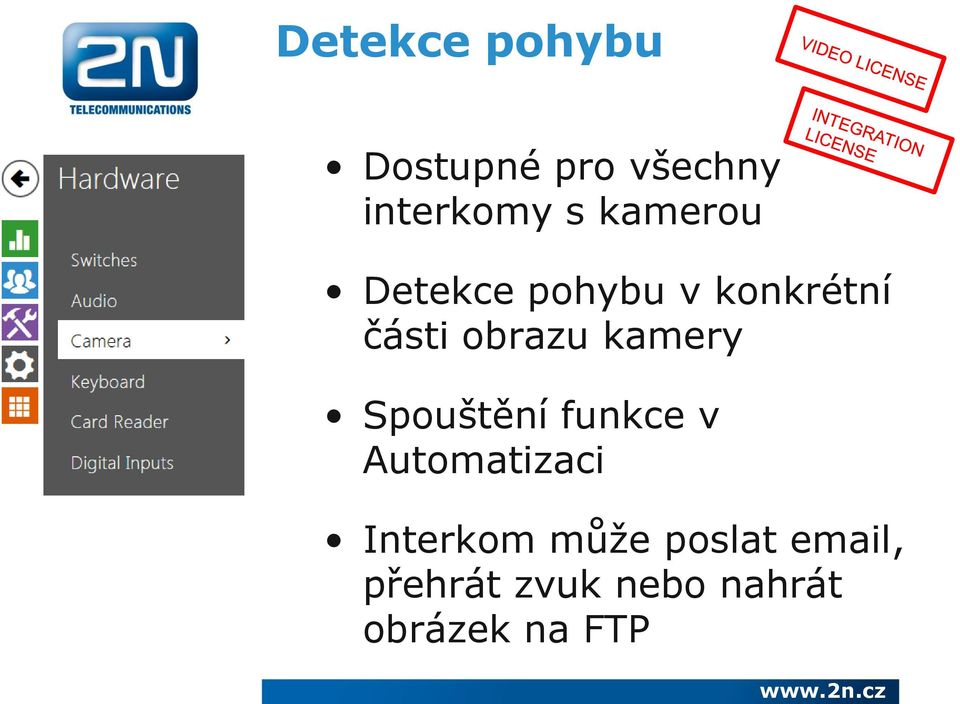

14 Detekce pohybu Dostupné pro všechny interkomy s kamerou Detekce pohybu v konkrétní části obrazu kamery Spouštění funkce v Automatizaci Interkom může poslat , přehrát zvuk nebo nahrát obrázek na FTP

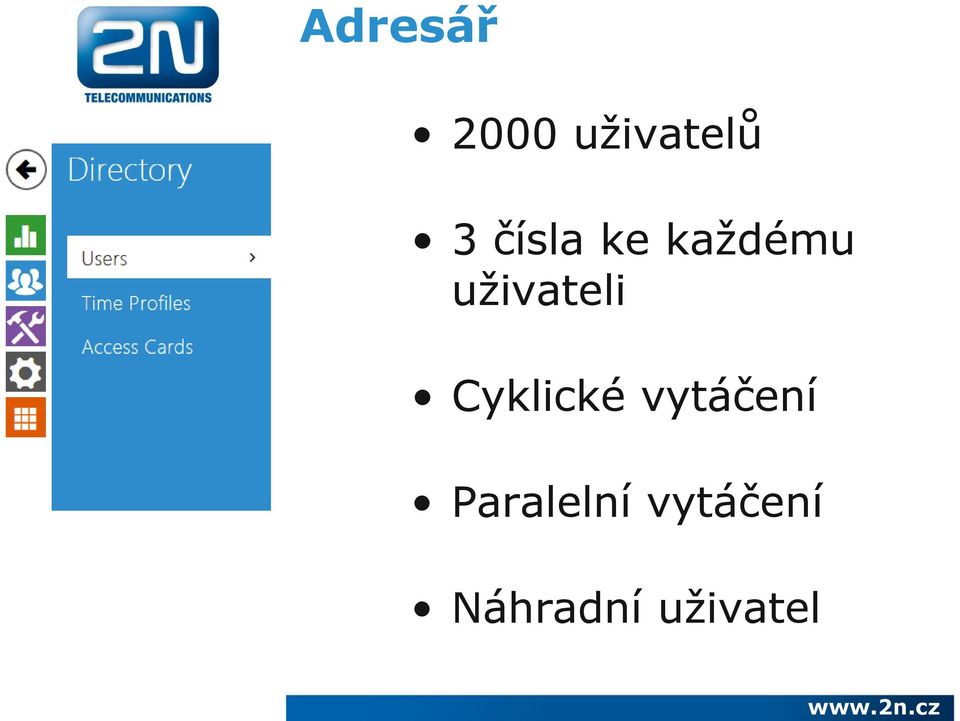

15 Adresář 2000 uživatelů 3 čísla ke každému uživateli Cyklické vytáčení Paralelní vytáčení Náhradní uživatel

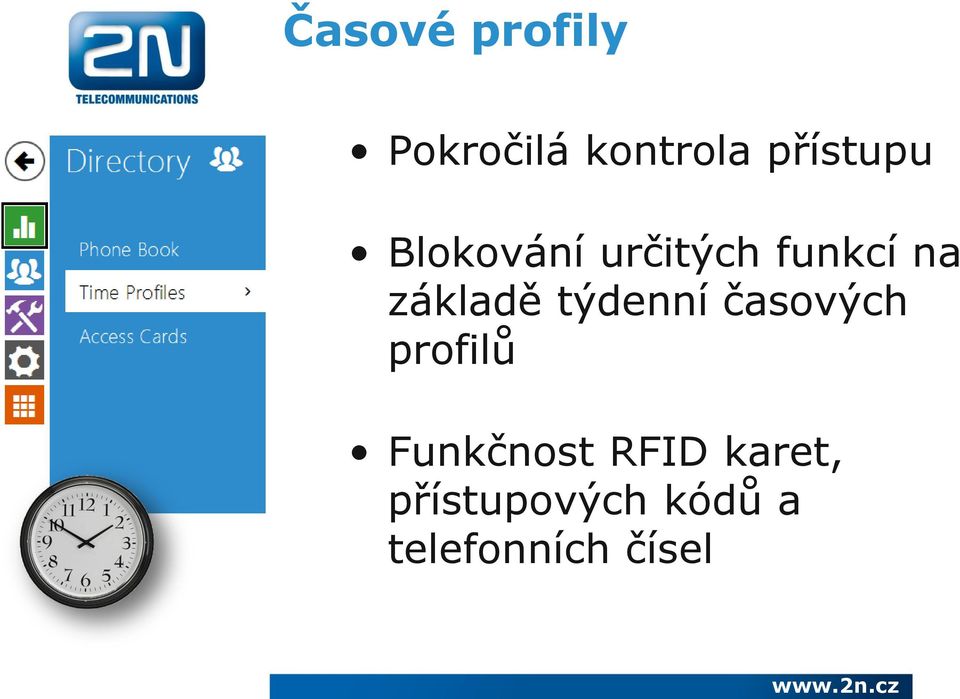

16 Časové profily Pokročilá kontrola přístupu Blokování určitých funkcí na základě týdenní časových profilů Funkčnost RFID karet, přístupových kódů a telefonních čísel

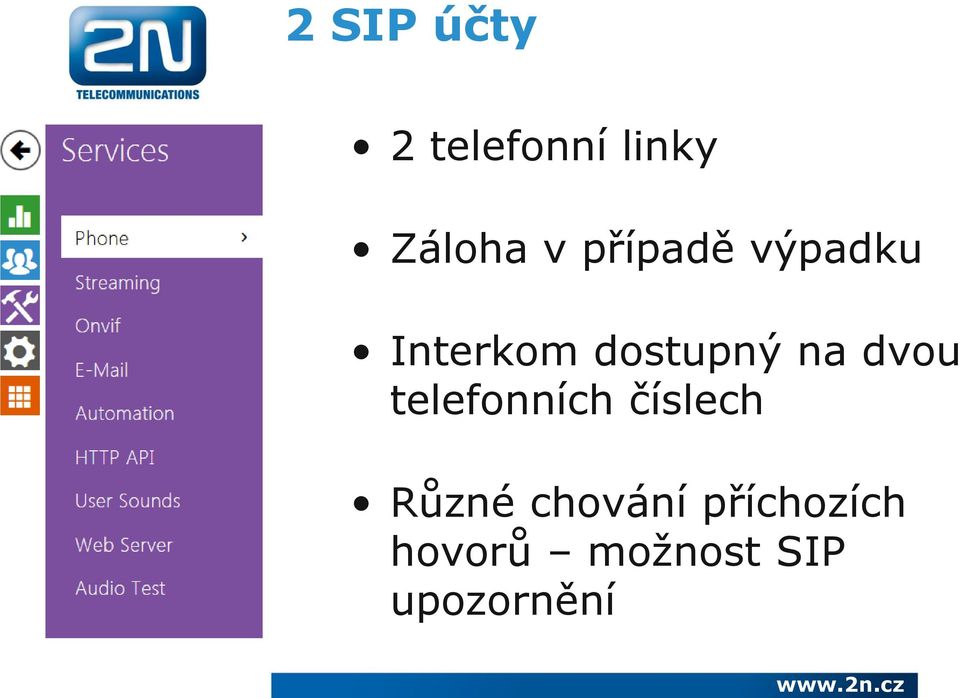

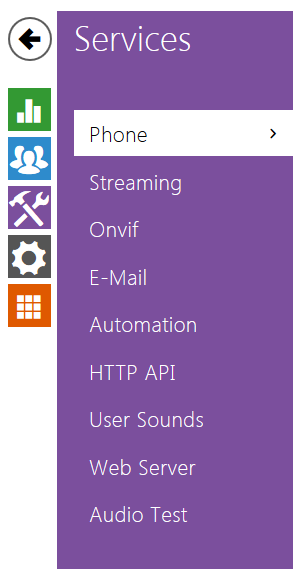

17 2 SIP účty 2 telefonní linky Záloha v případě výpadku Interkom dostupný na dvou telefonních číslech Různé chování příchozích hovorů možnost SIP upozornění

18 Čtečka karet Vestavěná čtečka v Helios IP Všechny modely Vario, vybrané modely Force, moduly pro Verso 125kHz EMarine, HID Proximity 13.56MHz smart card reader iclass, Mifare, DESFire Přídavné rozhraní

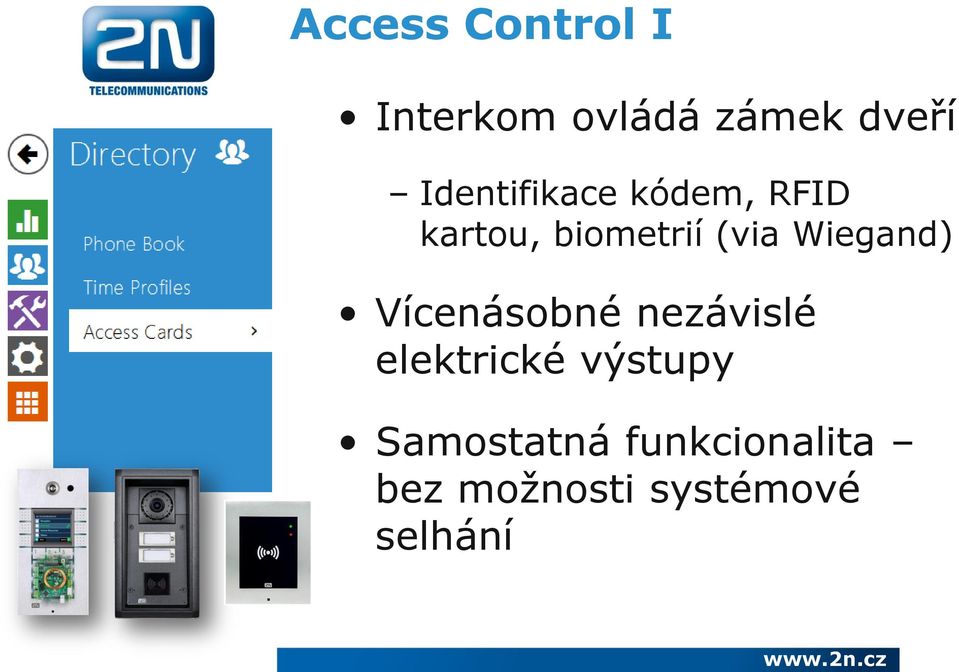

19 Access Control I Interkom ovládá zámek dveří Identifikace kódem, RFID kartou, biometrií (via Wiegand) Vícenásobné nezávislé elektrické výstupy Samostatná funkcionalita bez možnosti systémové selhání

20 Access Control II Helios IP může být integrováno do stávajícího přístupového systému a nebo jednat jako samostatný přístupový systém Připojení odchodového tlačítka nebo čtečky karet Připojení senzoru otevřených dveří

21 Access Control III Nové řešení přístupového systému od 2N 2N Access Unit Nastavitelné přes webové rozhraní nebo přes 2N Access Commander

22 Access Control - NFC Ovládaní dveří pomocí vašeho chytrého telefonu NFC ready čtečka karet + aplikace 2N Helios Mobile key Dostupné pro Verso,Force a Access Unit

23 Dvojitá identifikace Správná kombinace numerického kódu a RFID karty Zajištění vyšší bezpečnosti +

24 Pokročilé nastavení zámku 4 samostatné spínače Časové profily Synchronizace zámků Aktivace hovorem Odesílání HTTP příkazů Vzdálené ovládání pomocí HTTP Mono/bistabilní mód

25 Rozhraní wiegand Helios IP jako čtečka karet nebo klávesnice pro vzdálené systémy Dostupné pro Verso, Vario, Force a Verso Interkom přečte ID karty a pošle je do vzdáleného přístupového systému Připojení externí čtečky k interkomu

26 <?xml version="1.0" encoding="utf-8"?> <s:envelope xmlns:s=" org/soap/envelope/"> <s:header> additional control information of request </s:header> <s:body> request parameters </s:body> Logování událostí Všechny události interkomu jsou zaznamenávány Použití: Pro dohled interkomu Pro možnost aktivního upozornění je vyžadována registrace k serveru Při definované události vygeneruje interkom http/xml zprávu </s:envelope>

27 SNMP SNMP - podpora verze 2c Monitorovací protokol pro automatické řízení sítě MIB soubor stáhnutelný přímo z webového rozhraní interkomu

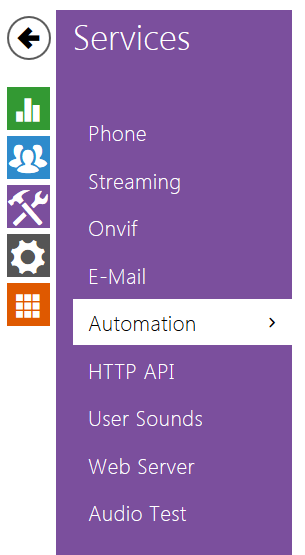

28 Automatizace Skriptovací rozhraní Spojení události s akcí Možnost nastavení pokročilých funkcí Ideální pro rozsáhlejší instalace

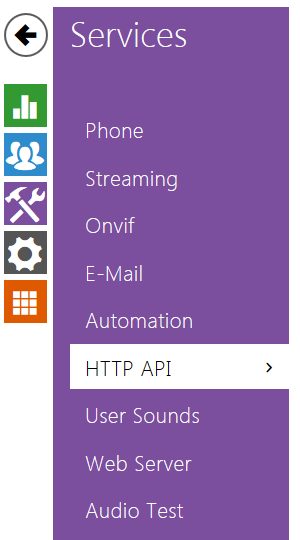

29 HTTP API HTTP rozhraní Monitorování Konfigurace Online kontrola Zabezpečení, autorizace Více uživatelských účtů

30 Fotografie na na základě předdefinovaného spouštěče Volitelně může obsahovat fotografie z kamery Zvýšení zabezpečení objektu

31 Veřejné hlášení (Public announcement) Možnost současného hlášení do všech zařízení Možnost hlášení do intekromu z jiných interkomů nebo PA serveru Nouzové hlášení Příjem i vysílání Kompatibilita s InformaCast

32 Nahrání obrázků na FTP Nahrávání fotografie na FTP server Ideální ve spojení s detekcí pohybu nebo hluku V určitých případech lepší než zasílání na

33 Zabezpečení sítě 802.1x ochrana sítě Ochrana proti záměně koncového zařízení Helios IP se identifikuje v rámci sítě Šifrované HTTPS webové rozhraní Ochrana proti slovníkovým útokům Šifrovaný SIP pro zabezpečení kontroly hovorů

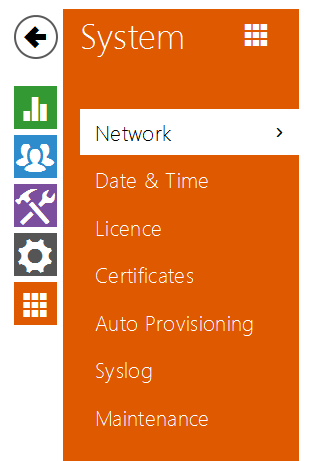

34 Auto provisioning Helios IP automatická konfigurace a upgrade Podpora TFTP a HTTP serverů Podpora DHCP Opt 66 nebo 150 pro automatické nastavení IP adresy Podpora statické adresy a automatické kontroly aktualizací

35 Tamper switch Alarm při otevření krytu interkomu 2 možnosti upozornění Hardwarový spínač nezávislý na Helios IP Softwarový spínač předdefinovaná funkce

36 Tichý alarm Speciální číselný kód, který otevře dveře a zároveň informuje bezpečnostní službu Použití: V případě vynuceného otevření dveří Hlasitý alarm by mohl vyděsit útočníka, což by mohlo vést k násilnému jednání Tichý alarm otevírá dveře, ale zároveň posílá HTTP zprávu nebo s obrázkem na bezpečnostní službu Programováno přes Automatizaci

37 Skupinové řízení Speciální kód nebo karta na jednom interkomu může spustit reakci na skupině jiných zařízení Příklad použití: Při evakuaci budovy může přejetí jedné karty otevřít všechny dveře v celé budově Speciální kód zadaný pomocí klávesnice může pustit předem nahranou zprávu na všech interkomech Programuje se s využitím Automatizace

38 2N Helios IP Příslušenství

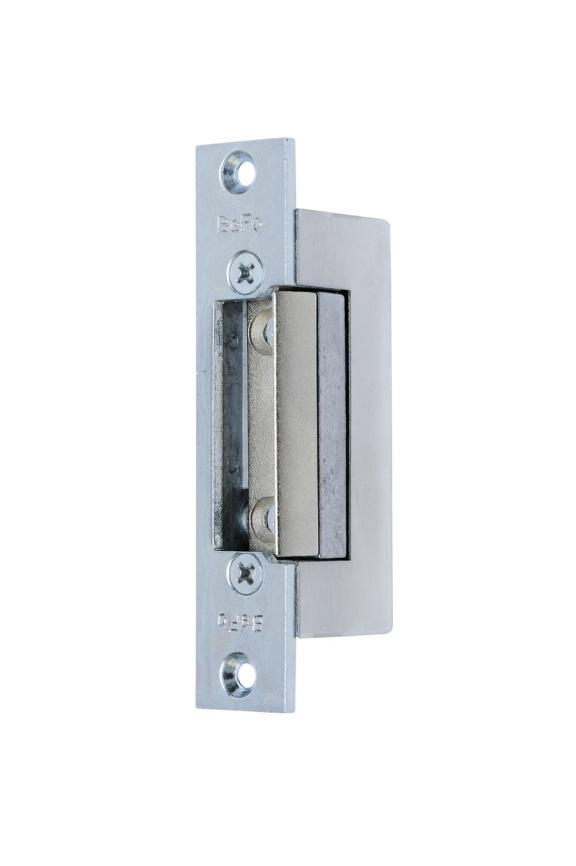

39 Elektrický zámek objednací čísla: E, E, E Standardní zámek Klasický elektrický zámek (12V / 230mA) Zámek s funkcí hold-open K otevření dveří stačí krátký elektrický puls Zámek je otevřen až do zavření dveří Zámek s mechanickým otevřením (MB) Umožňuje mechanické otevření nebo zavření zámku Při otevření je zámek permanentně otevřen Při zavření se chová jako klasický elektrický zámek

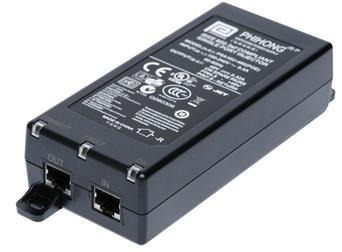

40 Napájení a PoE objednací číslo: PoE injektor Pro napájení interkomu přes ethernetový kabel Interkom nepotřebuje dodatečný 12V zdroj Nahrazuje PoE switch

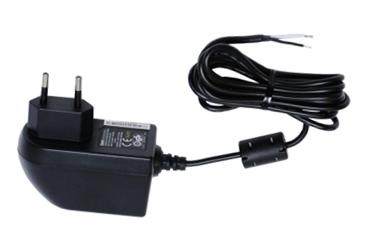

41 Napájecí zdroj Objednací číslo: E napájecí zdroj Stabilizovaný 12V / 2A zdroj napětí Pokud nemáte PoE nebo jako záloha

42 12V transformátor pro zámek Objednací číslo: Slouží jako externí napájení pro elektrický zámek AC 12V Helios IP může napájet pouze stejnosměrné zámky Transformátor je aktivovaný pasivním relé na Helios IP Použití jako bzučák

43 Externí IP Relé Objednací číslo: E, E Samostatné IP zařízení Kontrolované pomocí HTTP příkazů posílaných Helios IP interkomem Možnost jak ovládat zařízení na neomezenou vzdálenost Ovládání zámku zapojeného na druhém konci budovy

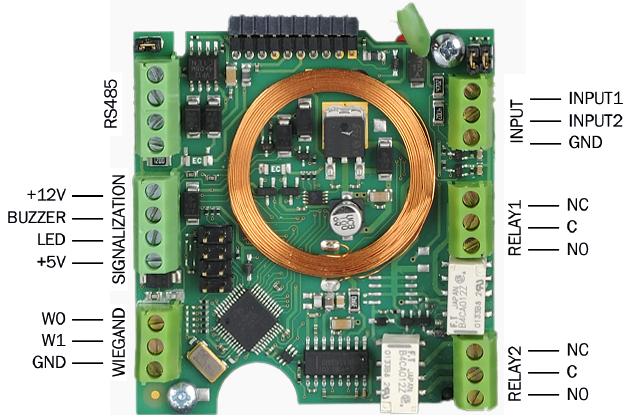

44 Čtečka RFID karet Vario Objednací číslo: E Interní čtečka 125kHz RFID karet HID Proximity, Emarine Přídavné rozhraní 2 výstupy (pasivní) 2 vstupy Wiegand

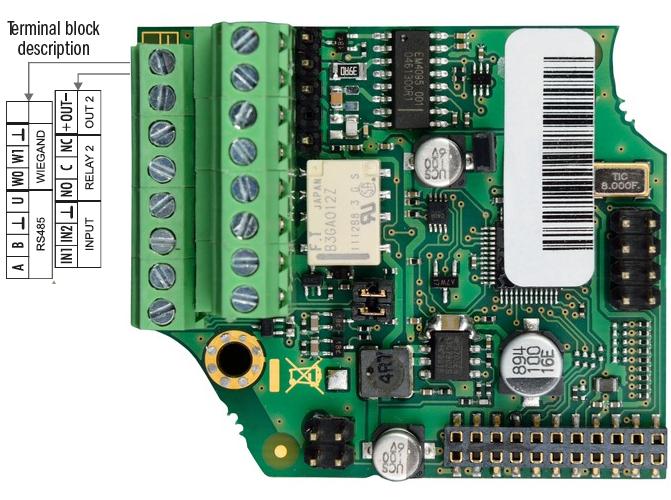

45 Interní čtečka RFID karet: 13,56MHz... Smart cards, NFC 125kHz... HID Proximity, Emarine Přídavné rozhraní 2 logické vstupy Wiegand 2 výstupy Čtečka RFID karet Force Objednací číslo: ; aktivní a 1 pasivní (relé) Vestavěný tamper switch

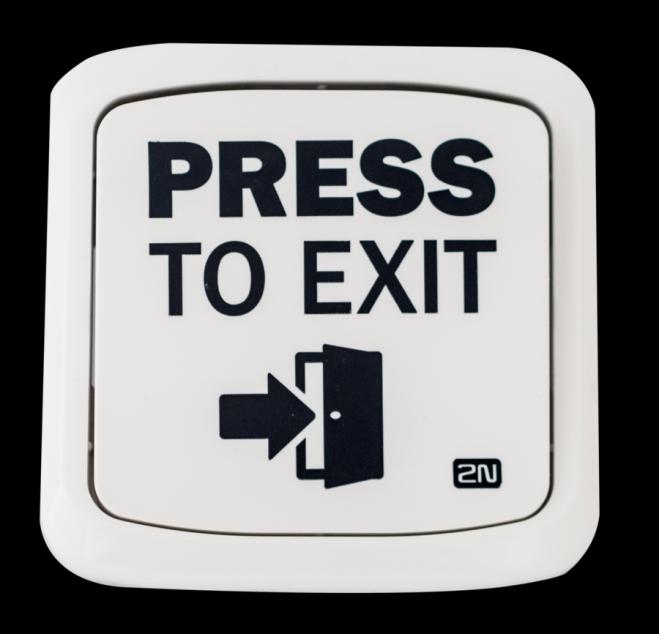

46 Odchodové tlačítko Objednací číslo: Zapojeno do logického vstupu Pro otevírání dveří zevnitř Bypass pokud jsou zabezpečeny proti neoprávněnému přístupu (např. magnetickým zámkem)

47 Magnetický dveřní kontakt Objednací číslo: Zjištění stavu otevřených dveří Detekce nezavřených nebo násilím otevřených dveří Stisknutím odchodového tlačítka dojde k vyřazení (oprávněnému) magnetického dveřního kontaktu Přijeno do logického vstupu

48 2Wire převodník Objednací číslo : EU Využití stávající kabeláže (Dvoudrát nebo koaxiální kabel) k připojení IP zařízení 2Wire jednotka musí být umístěna na obou koncích kabelu (jedna musí být napájen) Využití stávající infrastruktury pro IP zařízení se všemi jeho výhodami Pouze jeden kabel pro přenos dat i napájení

49 2Wire převodník Objednací číslo : EU

50 Přídavný spínač Force Objednací číslo: výstupy pro IP Force or Safety - Pasivní výstup (relé)... 48V / 2A - Aktivní výstup... 12V / 700mA Použití pro ovládání více zámků, světel a senzorů k Helios IP Obsahuje tamper switch

51 Bezpečnostní relé Objednací číslo: Zvýšení zabezpečení dveří Prevence proti neoprávněné manipulaci se zámkem dveří připojenému k interkomu Napájen a ovládán z Helios IP Zabezpečuje komunikaci mezi Helios IP a zámkem dveří

52 Bezpečnostní relé Objednací číslo:

53 Wiegand izolátor Objednací číslo: Galvanické oddělení 2 zařízení samostatně napájených a propojených Wiegand rozhraním Chrání propojené zařízení proti komunikačním chybám nebo/i poškození

54 2N Indoor Touch

55 2N Indoor Touch Vnitřní jednotka pro 2N Helios IP interkomy 7'' dotyková obrazovka Obsahuje 2N Helios IP Mobile Příjemné uživatelské rozhraní

56 2N Helios IP EYE Video z interkomu na počítač Zdarma ke stažení Okno pro video dohled Bezpečnostní funkce Ovládání zámku

57 2N Helios IP Mobile Uživatelsky snadno použitelná aplikace pro ios a Android Video, audio a ovládání zámku Video monitoring

58 2N Access Commander Management přístupových práv Správa více zařízení Monitorování přítomnosti

59 2N Docházkový systém

60

61 Novinky ve firmwaru & Živá ukázka
