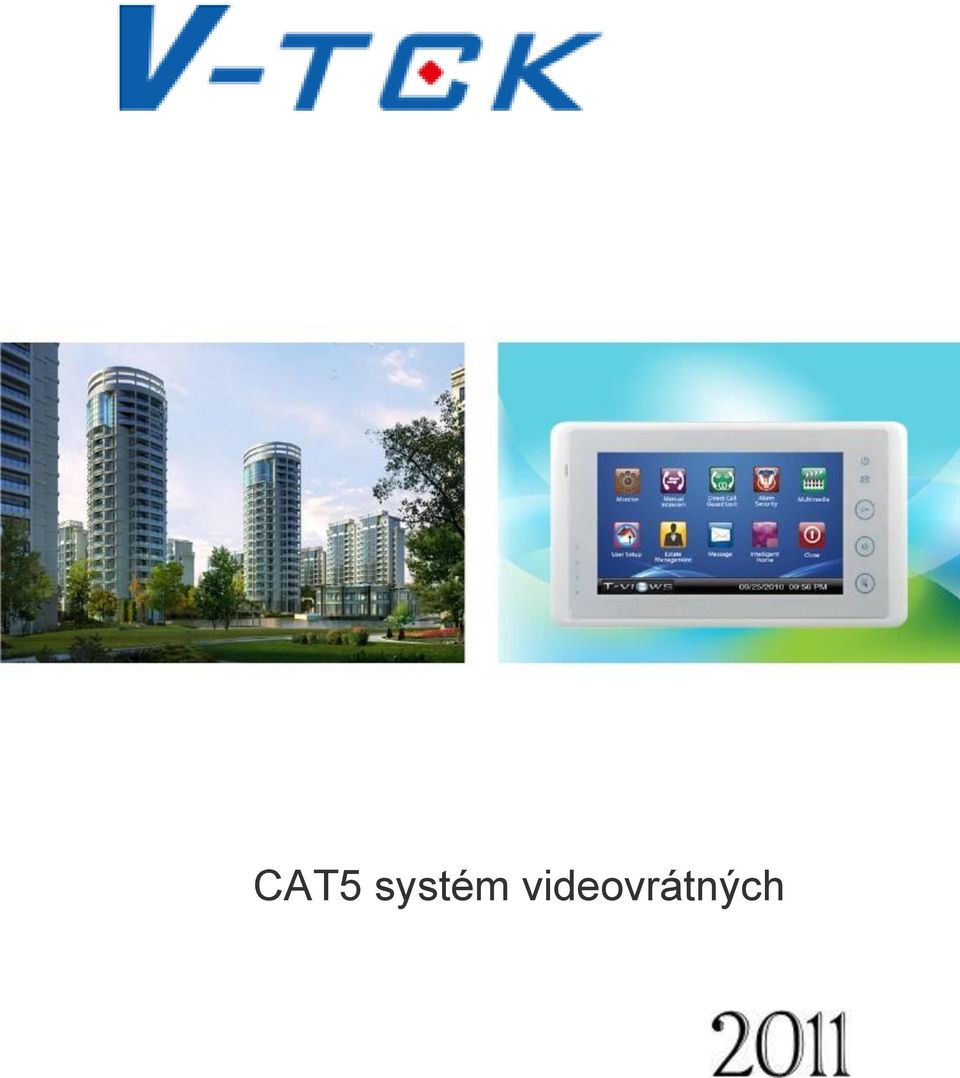

1 CAT5 systém videovrátných

2 Vlastnosti systému RJ-45 konektor a kabel kategorie 5 Použití standardního konektoru RJ-45 umožňuje snadnou instalaci a údržbu. Použitím síťového kabelu CAT-5 výrazně snižujete možnost rušení a zároveň snižujete náklady na vedení. Síťová komunikace založena na TCP/IP Ethernet Síťové spojení mezi dveřní stanicí a dohledovou jednotkou je založeno na TCP/IP protokolu, což zvyšuje výkonnost celého systému. Počítačová diagnostika Použijte počítač pro detekci stavu sytému, nastavení systémových terminálů. Analýza a údržba může být provedena pomocí počítače. Velká kapacita systému Až 1 budov, 51 bytů a 5 přístupových karet pro každou budovu. Maximálně 8 dveřních stanic pro každou budovu. Pokročilá kontrola přístupu Oddělený kontroler vstupu s RFID čtečkou, který je možné spravovat pomocí RS-485 rozhraní ze serveru. Neomezené nahrávání videa Použijte software IP-Agent pro nahrávání videa nebo záznamu obrázků, které mohou být zaznamenány na harddisku počítače.

3 智 能 小 区 管 理 中 心 急 呼 电 叫 源 AB 开 机 C D 监 控 清 除 铃 CAT5 Systém Systémový diagram: RVV x1.mm² CAT5 kabel DPA-5C4 CAT5 kabel PS PS Dveřní stanice Dveřní stanice CAT5 kabel IP Switch LAN nebo WAN IP Switch IP Switch IP Switch 紧 58 Hlavní dveřní stanice Dohledová jednotka Server Stanice Dveřní stanice: PC-56 / DPC-59 / PC-511 Domovní monitor: PM-55/54/55TMD/571(TM)/57TMD/511TMD Konfigurace systému: Rozbočovač: PA-5C4/PA-5C4Q/PA-5C-MDS Síťové zařízení: PA-5-IPC Napájení: PA-PS/PA-PS Kabelové vedení: Standardní spojení ethernetovým kabelem CAT5 Napájecí kabel: x1.mm² Kapacita systému: Až 1 budov, 51 bytů, 5 ID karet pro každou budovu Maximálně 8 dveřních stanic na budouvu a monitory v bytě

4 Dveřní stanice PM-56 / PC-56ID Kamera: 1/", 4 řádků,,6mm barevná CCD LCD displej:18x18 pixelů Materiál: Slitina hliníku Video: PAL/NTSC Rozměry: 4x1x4mm Funkce: led přísvit, dešťový kryt (volitelně), čtečka ID karet (volitelně) PC-59 / PC-59 ID Kamera: 1/", 4 řádků,,6mm barevná CCD LCD displej:18x18 pixelů Materiál: Slitina hliníku Video: PAL/NTSC Rozměry: 66x8x48mm Funkce: led přísvit, čtečka ID karet (volitelně) PC-511 Kamera: 1/", 4 řádků,,6mm barevná CCD Materiál: Slitina hliníku Video: PAL/NTSC Rozměry: 8x1x6mm Funkce: led přísvit, podsvětlený popis zvonků, čtečka ID karet (volitelně), různé počty zvonků (jednořadé / dvouřadé), možno přidat až 4 rozšiřující panely s celkem 14 zvonky

5 Bytové monitory PM-55 Obrazovka:,5" TFT LCD Rozměry: x14xmm Funkce: Video interkom, otevření zámku, monitoring, velmi tenký design PM-54 Obrazovka: 4" TFT LCD Rozměry: 199x15xmm Funkce: Video interkom, otevření zámku, monitoring PM-55TMD Obrazovka: 5" dotyková LCD Rozměry: 199x15xmm Funkce: Video interkom, otevření zámku, monitoring, záznam obrázků / fotorámeček (volitelně) PM-571T / PM-571TM Obrazovka: 7" dotykové LCD Rozměry: 155x5x8mm Funkce: Video interkom, otevření zámku, monitoring, záznam obrazu (volitelně) PM-57TMD Obrazovka: 7" dotykové LCD Rozměry: 15x5x8mm Funkce: Video interkom,otevření zámku, monitoring, dotyková tlačítka PM-511TMD Obrazovka: 1" TFT dotykové LCD Rozměry: 5x5xmm Funkce: Video interkom, otevření zámku, monitoring, extra velký displej PP-51 Pouze audio telefon bez možnosti videa Rozměry: 1x9x45mm Funkce: audio komunikace, otevření zámku

6 Příslušenství PA-5C4 rozbočovač pro 4 monitory, 1 audio kanál Instalace na zeď Napájení: DC 15~18V (dodáváno DPA-PS / DPA-PS5) Spotřeba: v klidu.w; v zátěži W PA-5C4Q rozbočovač pro 4 monitory, 4 audio kanály Instalace na zeď Napájení: DC 15~18V (dodáváno DPA-PS / DPA-PS5) Spotřeba: v klidu.w; v zátěži W Pokud máte kabeláž CAT5 (alespoň kroucené páry), ale místo RJ-45 konektorů vám více vyhovuje zapojení do svorkovnice, tak můžete místo rozbočovače DPA-5C4(Q) zvolit model DPA-F4(Q) PA-PS Poskytuje napájení pro malé systémy s max monitory. Vstupní napětí: 9~45VAC Výstupní napětí: 16V, 1,A PA-PS Poskytuje napájení pro 1 dveřní stanici a až bytových monitorů Podporuje připojení zámku Vstupní napětí: 185~45VAC Výstupní napětí: 14-18V,,5A PA-5-IPC Umožňuje připojit systém videovrátných do LAN sítě pro vzdálenou správu Pracovní napětí: DC1V Konstantní proud: 5mA PG-5 dohledový monitor / telefon 19x64 barevná TFT LCD obrazovka Může být uloženo až 64 záznamů a lze zobrazit až 48 slov 16x16 Přijímá volání a zprávy alarmu od bytových monitorů Podporuje volání z pokoje do pokoje

7 PA-5C4 PA-5C4 EB+EB-NOLK+LK-1V MENU MONITOR MENU MONITOR Schéma zapojení spojení do další PA-5C4 rozbočovač (switch v pozici 1 pokud je poslení switch) TALK rozbočovač 1 (switch v pozici HI) TALK Odchodové tlačítko 1 L+ L- L+ L- ML+ ML- P+ P- JP_LK SL+ SL- 1 ON SW1 OFF P+ P- PS PC Elektronický zámek IP-AGENT Software pro IP řešení IP-AGENT software je založen na SQL serveru a podporuje dotykové ovládání. Tak jako dohledová jednotka PG-5, IP-Agent podporuje funkce jako je dohled, interkom, nahrávání, přehrávání, odpovídání na volání, otevírání zámku, monitorování vstupu atd. Je to spolehlivý a efektivní nástroj pro správu mnoha budov. Díky jeho velké kapacitě podporuje až 1 budov, 51 bytů a 5 vstupních ID karet v jedné budově. Může být spojeno až 45 venkovních dveřních stanic.
