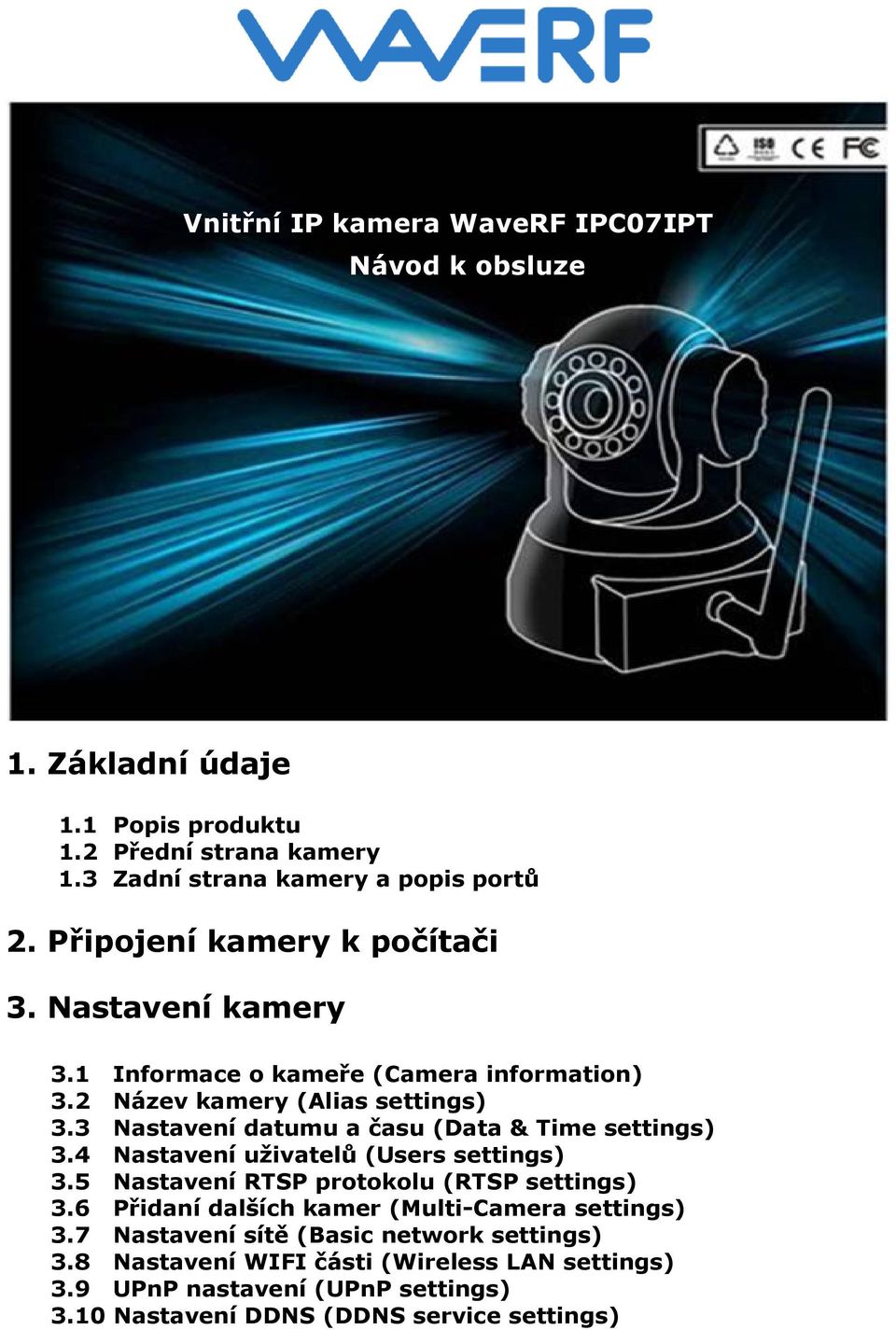

1 Vnitřní IP kamera WaveRF IPC07IPT Návod k obsluze 1. Základní údaje 1.1 Popis produktu 1.2 Přední strana kamery 1.3 Zadní strana kamery a popis portů 2. Připojení kamery k počítači 3. Nastavení kamery Informace o kameře (Camera information) Název kamery (Alias settings) Nastavení datumu a času (Data & Time settings) Nastavení uživatelů (Users settings) Nastavení RTSP protokolu (RTSP settings) Přidaní dalších kamer (Multi-Camera settings) Nastavení sítě (Basic network settings) Nastavení WIFI části (Wireless LAN settings) UPnP nastavení (UPnP settings) Nastavení DDNS (DDNS service settings)

2 1. Základní údaje 1.1. Popis produktu Wi-Fi IP kamera s možností rotace podporuje noční vidění s IR přísvitem až na 8 m, obousměrnou zvukovou komunikaci, detekci pohybu a možnost ukládání videa na FTP. Kamera je vybavena konektorem I/O Alarm. Díky tomu k ní lze připojit externí čidlo či alarm. Kromě podpory ukládání obrázku na FTP lze obrázek nahrát i na microsd kartu nebo jej můžete rovnou poslat např. na Skype. Ovládat otáčení kamery lze jednoduše přímo přes webové rozhraní kamery. Kamera je ideální zabezpečení Vaší domácnosti. Lze ji využít i pro Skype či jinou video komunikaci. 1.2 Přední strana kamery 1.3 Zadní strana kamery a popis portů Ethernet Interface: Konektor RJ-45 pro připojení UTP kabelu TF card: Slot pro SD kartu I/O: Vstup pro externí čidla a alarm, piny T3 a T4(vstup), T1 a T2 (výstup) Power: Konektor pro připojení dodávaného 5V zdroje MIC: Připojení Mikrofonu AUDIO: Připojení reproduktorů Upozornění: Používejte pouze zdroj dodávaný ke kameře

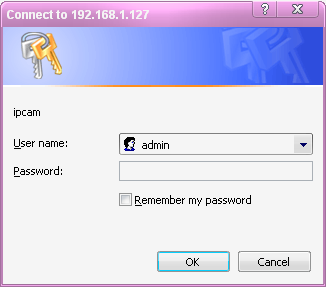

3 2. Připojení kamery k počítači 1. Připojte kameru do vaší sítě pomocí UTP kabelu s konektorem RJ45 2. Pokud nemáte síť, připojte kameru přímo K PC 3. Připojte dodávaný napájecí zdroj 4. Ujistěte se, že je Vaše síť nastavena v rozsahu x 5. Vyčkejte 20 vteřin a poté zadejte do Vašeho prohlížeče adresu 6. Budete vyzváni k zadání jména a hesla 7. Do jména vložte admin a heslo ponechte prázdné

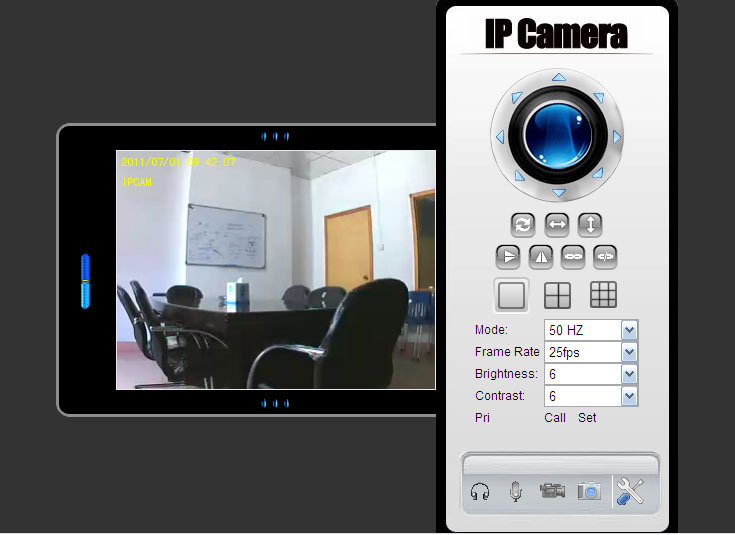

4 8. Při prvním přihlášení si můžete nastavit další používané služby a jazyk. Pokud budete vyzváni k instalaci plug-inu, stáhněte jej a nainstalujte a pokračujte dále. 9. Po přihlášení se Vám otevře hlavní okno s obrazem kamery a ovládacím pultem.

5 10. Význam jednotlivých tlačítek: : Návrat kamery do výchozí pozice rotace : Pohyb doleva a doprava : Pohyb dolů a nahoru : Trasování nahoru a dolu : Trasování doleva a doprava : Zapnutí I/O : Vypnutí I/O : Skládání obrazu při použití více kamer Mode: Jemné ladění obrazu s ohledem na použitou frekvenci Frame rate: Nastavení počtu snímků za sekundu Lightness, contrast ratio: Nastavení jasu a kontrastu Preset position call: Přechod na nastavenou pozici dle jejího čísla Preset position setting: Nastavení pozice kamery : Zapnutí zvukového výstupu z mikrofonu kamery : Zapnutí zvukového výstupu připojeného reproduktoru na kameře : Nahrávání videa : Uložení obrázku z kamery : Nastavení kamery

6 3. Nastavení kamery 3.1 Informace o kameře (Camera information) V úvodní obrazovce naleznete stavové informace IP kamery 3.2 Název kamery (Alias settings) Zde je možné nastavit název kamery pro její identifikaci 3.3 Nastavení datumu a času (Data & Time settings) Zde si nastavte správný čas např. dle nastaveného času na počítači (Sync with PC time). Pro synchronizaci můžete také použít NTP server. Je nutné nastavit správnou zemi v clock Timezones.

7 3.4 Nastavení uživatelů (Users settings) Zde doporučujeme změnit heslo pro admin účet a je zde možné přidávat další uživatele 3.5 Nastavení RTSP protokolu (RTSP settings) Nastavte jméno a heslo pro RTSP stream 3.6 Přidaní dalších kamer (Multi-Camera settings) Zde je možné přidávat další připojené kamery

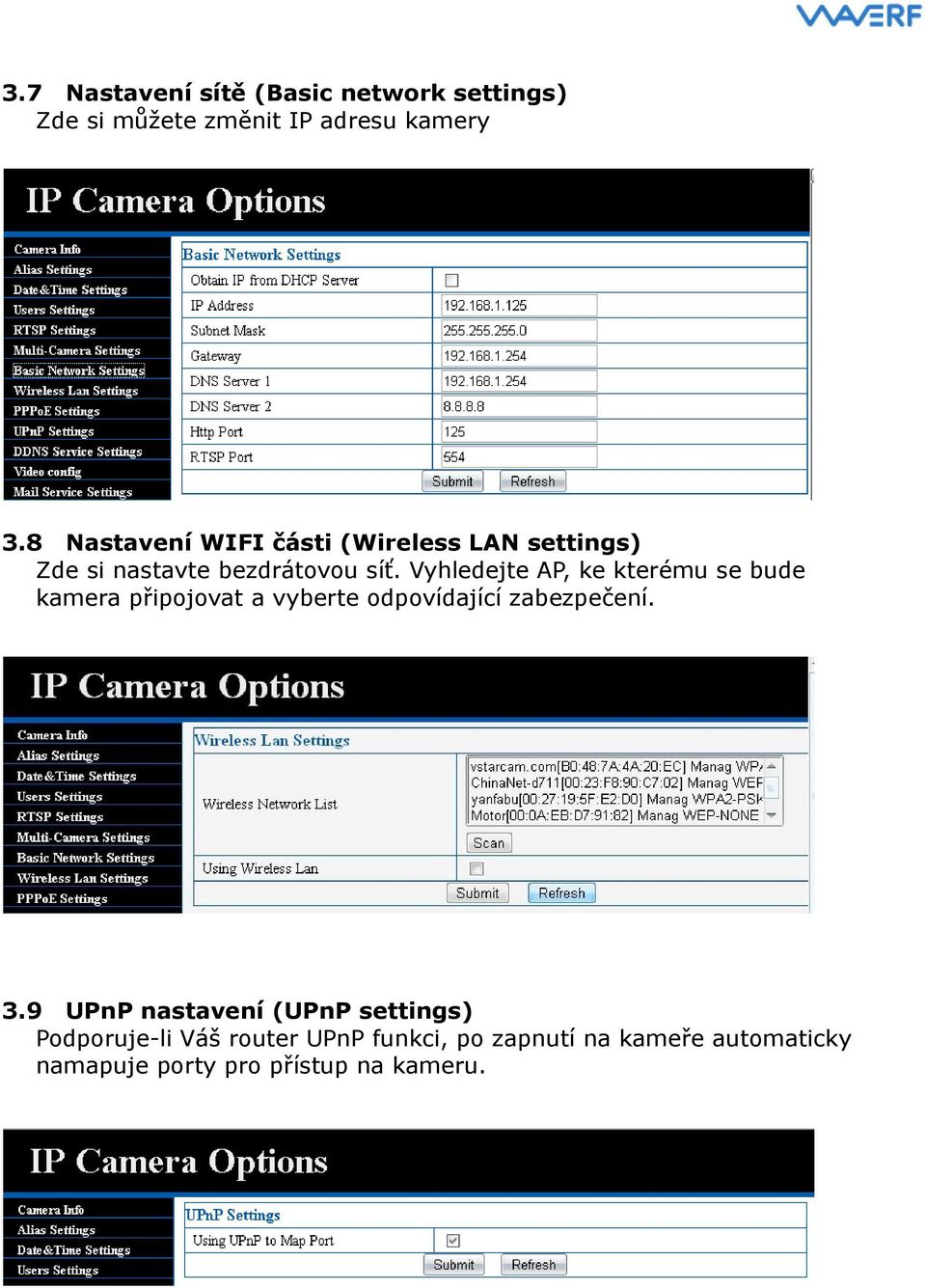

8 3.7 Nastavení sítě (Basic network settings) Zde si můžete změnit IP adresu kamery 3.8 Nastavení WIFI části (Wireless LAN settings) Zde si nastavte bezdrátovou síť. Vyhledejte AP, ke kterému se bude kamera připojovat a vyberte odpovídající zabezpečení. 3.9 UPnP nastavení (UPnP settings) Podporuje-li Váš router UPnP funkci, po zapnutí na kameře automaticky namapuje porty pro přístup na kameru.

9 3.10 Nastavení DDNS (DDNS service settings) Pokud využíváte službu DDnS nastavte na této obrazovce přístup k službě. Distributorem pro ČR je i4wifi a.s.
