1 hlídače izolačního stavu Hakel je dynamická společnost, která se od doby svého založení v roce 1994 rychle rozvinula z hlediska obratu, ale také z hlediska sortimentu výrobků. Srovnatelnou dynamiku lze pozorovat i v přístupech rozvoje jakosti výrobních produktů. Zkušenosti, které společnost Hakel získala v oblasti využívání silové elektroniky v průmyslu, jsou spojovány s jejím předním místem v České republice a Evropě. Hakel vyrábí a exportuje do zemí všech kontinentů. Hlídače izolačního stavu, které společnost Hakel nabízí, umožňují uživatelům jejich snadnou aplikaci v IT sítích v hutnictví, strojírenství, loďařství, v nemocnicích a v dopravních prostředcích. HAKEL TRADE s.r.o. OBCHODNÍ ZÁSTUPCE FIREM: HAKEL, ACER HK, AVARISA HAKEL TRADE s.r.o. Bratří Štefanů Hradec Králové Česká republika tel.: fax: info@hakeltrade.com

2 HIG9x ZÁKLADNÍ ŘADA, MOŽNOST KOMUNIKACE PŘES ROZHRANÍ RS485 Řady ISOLGUARD HIG9x, jsou určeny k monitorování izolačního stavu jednofázových i třífázových izolovaných ITsoustav. Hlídače HIG9x/485 mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. HIG9x/E KOMUNIKACE PŘES ETHERNET Řady ISOLGUARD HIG91/E, HIG92/E, HIG93/E, HIG94/E, HIG95/E jsou určeny k monitorování izolačního stavu jednofázových i třífázových izolovaných ITsoustav a umožňují přímé připojení hlídače k počítačové síti ETHERNET, po které mohou komunikovat s počítačem. HIG97 EXTRÉMNĚ RYCHLÁ REAKCE ISOLGUARD HIG97 je určen k monitorování izolačního stavu třífázových izolovaných ITsoustav s požadovaným extrémně rychlým vyhodnocením a signalizací stavu kontrolované sítě. V provedení 485 umožňuje připojení na sběrnici 485. PŘÍSLUŠENSTVÍ Příslušenství k produktům HIG jsou výrobky TOM, TL, MDS a TAR 2 katalog HIG HAKEL VYDÁNÍ 1/a.

3 Hlídače izolačního stavu ISOLGUARD HIG9x, HIG9x/485 Hlídače izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG9x, jsou určeny k monitorování izolačního stavu jednofázových i třífázových izolovaných ITsoustav, navržených a provozovaných podle norem ČSN , ČSN EN , ČSN EN , ČSN , ČSN EN , ČSN :87+A:90 čl. 6. Umožňují monitorování 1fázových i 3fázových ITsítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek TL400 (katalogové číslo 70504), TL600 (kat.číslo 70601), TL1600 (kat.číslo 71601) nebo TL6003 (kat.číslo 70603). Takto vytvořený střed se připojuje na svorku hlídače HIG9x. Hlídače jsou vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10 z produkce fy HAKEL. Hlídače HIG9x/485 mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou ITsíť. Varianty hlídačů HIG9x HIG91 kat.číslo HIG91/485 kat.číslo HIG92 kat.číslo HIG92/485 kat.číslo HIG93 kat.číslo HIG93/485 kat.číslo HIG94 kat.číslo HIG94/485 kat.číslo HIG95 kat.číslo HIG95/485 kat.číslo HIG91/Q kat.číslo Q HIG91/Q/485 kat.číslo Q HIG92/Q kat.číslo Q HIG92/Q/485 kat.číslo Q HIG91/QL kat.číslo QL HIG91/485/QL kat.číslo QL Signalizační relé 1 Signalizační relé 2 Připojení Rozsah zobrazované MDS10T hodnoty 1P 5 kω 900 kω 1P 200 kω 5 MΩ 1P 1P 5 kω 900 kω 1P 1P 200 kω 5 MΩ 1P 5 kω 900 kω 1P 5 kω 900 kω 1P 200 kω 5 MΩ 1P 0,1 kω 90 kω Kritický izolační odpor 5 kω 300 kω 200 kω 900 kω 5 kω 300 kω 200 kω 900 kω 50 kω 200 kω 5 kω 300 kω 200 kω 900 kω 0,1 kω 90 kω RS485 Základní charakteristiky Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kω až 900 kω nebo 200 kω až 5 MΩ Signalizační relé stavu izolačního odporu s přepínacím kontaktem V provedení 485 připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači Možnost připojení modulů dálkové signalizace MDS10 z produkce HAKEL, včetně modulu MPS Možnost nastavení hlídané hodnoty izolačního odporu R crit pomocí displeje a tlačítek v rozsahu podle typu hlídače Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek Nastavitelné zpoždění t ON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím Modul šíře 2M (36mm) pro montáž na lištu DIN 35 Poznámka: 1P signalizační relé s jedním přepínacím kontaktem Q QL Použití ve zdravotnictví v souladu s požadavky norem IEC , IEC , IEC a DIN VDE Funkce připojení dálkového tlačítka. Funkce připojení dálkového tlačítka + měří od 100 W do 90 kw. katalog HIG HAKEL VYDÁNÍ 1/a. 3

4 Technické údaje HIG9x Typ HIG91 HIG91/485 HIG92 HIG92/485 HIG93 HIG93/485 HIG94 Napájecí napětí Maximální provozní napětí hlídané IT sítě Spotřeba Měřící napětí Měřící proud Střídavý vnitřní odpor měřícího vstupu U n U it P U M I M R i Rozsah zobrazované hodnoty na displeji R isol 5 kw až 900 kw 200 kw až 5MW 5 kw až 900 kw Přesnost měření 5 kw kw 2k 2k 0 k k ± 10% ± 10% Přesnost měření 200 kw 1 MW ± 10% 1 MW 5 MW ± 15% Přesnost měření 0,1 kw 10 kw 10 MW 90 kw Kritický izolační odpor R crit nastavitelný 5 kw až 300 kw nastavitelný 200 kw až 900 kw nastavitelný 5 kw až 300 kw nastav Hystereze hlídaného izolačního odporu Zpoždění reakce signalizace R hyst t ON Dálkové tlačítko deblokace chyby Výstupy Signalizační bezpotenciálový přepínací kontakt relé 1 el. pevnost proti vnitřním obvodům el. pevnost proti napájecím obvodům Signalizační bezpotenciálový přepínací kontakt relé 2 el. pevnost proti vnitřním obvodům el. pevnost proti napájecím obvodům 250 V AC / 1A 3750 Vef 3750 Vef Dálková signalizace Komunikační linka: RS485 typu MASTER SLAVE, 9600 Bd, sudá parita Izolační pevnost proti vnitřním obvodům a obvodům sítě Svorky pro připojení modulu MDS10T(+MPS) z produkce Hakel max. 10 ks modulů MPS10 nebo max. 5 ks modulů MPS10+MPS 2500 Vef 2500 Vef 2500 Vef Všeobecná data Krytí dle ČSN EN Hmotnost m Způsob montáže Doporučený průřez připojovaných vodičů S Katalogové číslo Provozní podmínky Pracovní teplota Relativní vlhkost prostředí Atmosférický tlak Pracovní poloha Vnější mag. a el. pole dle ČSN 18002, čl. 3.6 Kategorie přepětí / zkušební napětí Stupeň znečištění Druh provozu 4 katalog HIG HAKEL VYDÁNÍ 1/a.

5 HIG94/485 HIG95 HIG95/485 HIG91/Q HIG91/Q/485 HIG92/Q HIG92/Q/485 HIG91/QL HIG91/485/QL 85 až 265 V AC nebo 85 až 370 V DC 275 V AC max. 5 VA 12 V DC < 0,6 ma > 2 M 200 kw až 5MW 5 kw až 900 kw 5 kw až 900 kw 200 kw až 5 MW 0,1 kw až 90 kw 2k 2k ± 10% ± 10% ± 10% ± 10% ± 15% ± 15% 0,2k ± 10% itelný 200 kw až 900 kw nastavitelný 50 kw až 200 kw nastavitelný 5 kw až 300 kw nastavitelný 200 kw až 900 kw nastavitelný 0,1 kw až 90 kw nastavitelná 0 až +100% R crit nastavitelné 0 až 60 sec. ano ano ano 250 V AC / 1A 3750 Vef 3750 Vef Svorky pro připojení modulu MDS10T(+MPS) z produkce Hakel max. 10 ks modulů MPS10 nebo max. 5 ks modulů MPS10+MPS 2500 Vef 2500 Vef 2500 Vef 2500 Vef 2500 Vef IP g na lištu DIN 35 1 mm Q 70911Q 70912Q 70913Q 70910QL 70911QL 10 C ~ +60 C 28 g H2O /kg suchého vzduchu 86 až 106 kpa libovolná max. 400A/m III dle ČSN podle ČSN trvalý katalog HIG HAKEL VYDÁNÍ 1/a. 5

6 Doporučené připojení HIG9x k monitorované IT soustavě 1fázová IT soustava, modul HIG91, HIG92 a HIG95 se signalizací alarmu a dálkovým testovacím tlačítkem 1fázová IT soustava, modul HIG91, HIG92 a HIG95 s modulem dálkové signalizace MDS 10T (+MPS) 1fázová IT soustava, modul HIG91, HIG92 a HIG95 v zapojení s modulem TOM a dálkovou signalizací MDS 10T+MPS 3fázová IT soustava, modul HIG91, HIG92 a HIG95 v zapojení s modulem dálkové signalizace MDS 10T(+MPS) 1fázová IT soustava, modul HIG91/Q, HIG92/Q a HIG91/QL se signalizací alarmu a dálkovým testovacím tlačítkem 3fázová IT soustava, modul HIG91/Q, HIG92/Q a HIG91/QL v zapojení se signalizací alarmu a dálkovým testovacím tlačítkem 6 katalog HIG HAKEL VYDÁNÍ 1/a.

7 Doporučené připojení HIG9x k monitorované IT soustavě 1fázová IT soustava (max. 275 V AC), modul HIG93, HIG94 se signalizací alarmu a dálkovým testovacím tlačítkem 3fázová IT soustava (3x440 VAC), modul HIG93, HIG94 se signalizací alarmu a dálkovým testovacím tlačítkem katalog HIG HAKEL VYDÁNÍ 1/a. 7

8 Komunikace s dohledovým pracovištěm Modelová řada jednotek HIG9x je vyvinuta tak, aby byl umožněn dálkový dohled nad hlídači a bylo možné sledovat stav jednotek na vzdáleném pracovišti. Firma HAKEL pro usnadnění dohledu vyvinula několik prostředků, kterými může být stav hlídačů monitorován. Rozlišování mezi nástroji, kterými může být prováděn dohled, je dán typem linky, kterou jednotka používá ke komunikaci. Dálkový dohled za použití hlídačů typu HIG9x/485 Pro komunikaci s hlídači je použita komunikační linka RS485 a jako MASTER stanice slouží PC. Firma HAKEL nabízí k monitorování hlídačů program HIG MiniMonitor485, který je naprogramován, aby zobrazoval stav hlídačů a upozorňoval dohled na stav kontrolované sítě. Bližší informace o komunikaci po RS485 a programu HIG MiniMonitor485 lze najít v manuálu pro hlídače HIG9x/485, programovacím manuálu pro hlídače izolačního stavu ISOLGUARD HIG9x/485 a popisu HIG MiniMonitor485. Příklad monitorování stavu tří IT sítí a dohledu programem HIG MiniMonitor485 Dálkový dohled za použití hlídačů typu HIG9x/E Komunikace s těmito moduly probíhá po lince Ethernet. Jednotka komunikuje pomocí protokolu TCP/IP, je tedy možné připojit jednotku přímo k síti Ethernet a provádět dohled pomocí interního web serveru v modulu HIGETH hlídače ISOLGUARD HIG9x/E. Tento server se jmenuje ISOLGUARD MonitorETH. Umožňuje dálkově monitorovat a nastavovat hlídač z jakéhokoli zařízení, které umí číst webové stránky a má přístup na stejnou část Ethernetové sítě, na které se nachází HIG9x/E. Pro monitorování stavu hlídačů na PC počítači lze také použít program HIG MiniMonitorETH. Příklad monitorování stavu dvou IT sítí a dohledu pomocí ISOLGUARD MonitorETH a programem HIG MiniMonitorETH Další možnosti dálkového dohledu Jednotky HIG9x, které neobsahují komunikační linku RS485 ani Ethernet lze dálkově monitorovat za pomocí modulu dálkové signalizace firmy HAKEL MDS10T, případně MDS10T v kombinaci s modulem pomocné signalizace MPS. Příklad monitorování stavu IT sítě s využitím modulů MDS10T a MDS10T+MPS 8 katalog HIG HAKEL VYDÁNÍ 1/a.

9 Hlídače izolačního stavu ISOLGUARD HIG9x/E Hlídače izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91/E, HIG92/E, HIG93/E, HIG94/E, HIG95/E jsou určeny k monitorování izolačního stavu jednofázových i třífázových izolovaných ITsoustav, navržených a provozovaných podle norem ČSN , ČSN EN , ČSN EN , ČSN , ČSN EN , ČSN :87+A:90 čl. 6. Umožňují monitorování 1fázových i 3fázových ITsítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek TL400 (katalogové číslo 70504), TL600 (kat.číslo 70601), TL1600 (kat.číslo 71601) nebo TL6003 (kat.číslo 70603). Takto vytvořený střed se připojuje na svorku hlídače HIG9x/E. Hlídače jsou vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10 z produkce fy HAKEL. Hlídače HIG9x/E jsou vybaveny modulem HIGETH, který umožňuje přímé připojení hlídače k počítačové síti ETHERNET, po které mohu komunikovat s PC počítačem. Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou ITsíť. Označení HIG91/E kat.číslo HIG92/E kat.číslo HIG93/E kat.číslo HIG94/E kat.číslo HIG95/E kat.číslo Signalizační relé 1 Signalizační relé 2 Připojení Rozsah zobrazované Kritický izolační Připojení MDS10T hodnoty odpor na ETH 1P 5 kω 900 kω 1P 200 kω 5 MΩ 1P 1P 5 kω 900 kω 1P 1P 200 kω 5 MΩ 1P 5 kω 900 kω Poznámky: 1P signalizační relé s jedním přepínacím kontaktem MDS10 modul dálkové signalizace stavu hlídače 5 kω 300 kω 200 kω 900 kω 5 kω 300 kω 200 kω 900 kω 50 kω 200 kω Použití ve zdravotnictví v souladu s požadavky norem IEC , IEC , IEC a DIN VDE Základní charakteristiky Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kω až 900 kω nebo 200 kω až 5 MΩ Signalizační relé stavu izolačního odporu s přepínacím kontaktem Připojení k počítačové síti ETHERNET 10BaseT nebo 100Base TX (automatické rozpoznání), konektor RJ45 Komunikační protokoly HTTP (WEB, XML), SNMP, MODBUS TCP Interní webové stránky pro zobrazení aktuálních hodnot a konfiguraci Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači Možnost připojení modulů dálkové signalizace MDS10 z produkce HAKEL, včetně modulu MPS Možnost nastavení hlídané hodnoty izolačního odporu R crit pomocí displeje a tlačítek v rozsahu 5 kω až 300 kω nebo 200 kω až 900 kω podle typu hlídače Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek Nastavitelné zpoždění t ON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec Přístup k nastavení hlídače tlačítky lze zamknout. Odemknutí hlídače se provádí kombinací tlačítek. Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím Moduly pro montáž na lištu DIN 35, celková šíře obou modulů 59mm katalog HIG HAKEL VYDÁNÍ 1/a. 9

10 Technické údaje HIG9x/E Typ HIG91/E HIG92/E HIG93/E HIG94/E HIG95/E Napájecí napětí U n 85 až 265 V AC(47 440Hz) nebo 85 až 370 V DC Maximální provozní napětí hlídané IT sítě (bez vnější tlumivky) U it 275 V AC Spotřeba P max. 5 VA Měřící napětí U M 12 V DC Měřící proud I M < 0,6 ma Střídavý vnitřní odpor měřícího vstupu R i > 2 MΩ Rozsah zobrazované hodnoty na displeji R isol 5 kω až 900 kω 200 kω až 5 MΩ 5 kω až 900 kω 200 kω až 5 MΩ 5 kω až 900 kω Přesnost měření 5 kω kω 2 kω 2 kω 10 kω kω ± 10% ± 10% Přesnost měření 200kΩ 1 MΩ ± 10% ± 10% 1MΩ 5 MΩ ± 15% ± 15% Kritický izolační odpor R crit nastavitelný 5 kω až 300 kω nastavitelný 200 kω až 900 kω nastavitelný 5 kω až 300 kω Hystereze hlídaného izolačního odporu R hyst nastavitelná 0 až +100% R crit Zpoždění reakce signalizace t ON nastavitelné 0 až 60 sec. Výstupy nastavitelný 200 kω až 900 kω 2 kω ± 10% nastavitelný 50 kω až 200 kω Signalizační bezpotenciálový přepínací kontakt relé V AC / 1A 250 V AC / 1A 250 V AC / 1A el. pevnost proti vnitřním obvodům 3750 Vef 3750 Vef 3750 Vef el. pevnost proti napájecím obvodům 3750 Vef 3750 Vef 3750 Vef Signalizační bezpotenciálový přepínací kontakt relé V AC / 1A el. pevnost proti vnitřním obvodům 3750 Vef el. pevnost proti napájecím obvodům 3750 Vef Dálková signalizace Komunikační linka: RJ45 Ethernet 10BASET /100BASETX Ethernet: Version 2.0/IEEE Izolační pevnost proti vnitřním obvodům a obvodům sítě Svorky pro připojení modulu MDS10 Tango +MPS z produkce Hakel max. 5 ks modulů MDS10 Tango nebo max. 2 ks modulů MDS10 Tango+MPS 3000 Vef 3000 Vef 3000 Vef 3000 Vef Svorky pro připojení modulu MDS10 Tango +MPS max. 5 ks modulů MDS, nebo 2ks MDS+MPS 3000 Vef Všeobecná data Krytí dle ČSN EN IP20 Hmotnost m 220 g Způsob montáže na lištu DIN 35 Doporučený průřez připojovaných vodičů S 1 mm 2 Katalogové číslo Provozní podmínky Pracovní teplota 10 C ~ +60 C Relativní vlhkost prostředí 28 g H2O /kg suchého vzduchu Atmosférický tlak 86 až 106 kpa Pracovní poloha libovolná Vnější mag. a el. pole dle ČSN 18002, čl. 3.6 max. 400A/m Kategorie přepětí / zkušební napětí III dle ČSN Stupeň znečištění 2 podle ČSN Druh provozu trvalý 10 katalog HIG HAKEL VYDÁNÍ 1/a.

11 Doporučené připojení HIG9x k monitorované IT soustavě 1fázová IT soustava, modul HIG91/E, HIG92/E, HIG95/E se signalizací alarmu a dálkovým testovacím tlačítkem 1fázová IT soustava, modul HIG91/E, HIG92/E, HIG95/E s modulem dálkové signalizace MDS 10T (+MPS) 1fázová IT soustava, modul HIG91/E, HIG92/E, HIG95/E se signalizací alarmu a dálkovým testovacím tlačítkem 3fázová IT soustava, modul HIG91/E, HIG92/E, HIG95/E v zapojení s modulem TOM a dálkovou signalizací MDS 10T+MPS 1fázová IT soustava (max. 275 V AC), modul HIG93/E, HIG94/E se signalizací alarmu a dálkovým testovacím tlačítkem 3fázová IT soustava (3x440 VAC), modul HIG93/E, HIG94/E katalog HIG HAKEL VYDÁNÍ 1/a. 11

12 Rozhraní ETHERNET Hlídače HIG9x/E Sledování stavu hlídače a jeho správu lze, mimo již uvedené ovládání pomocí displeje a tlačítek, provádět také pomocí Ethernetu a připojení k počítačové síti. Toto připojení zajišťuje modul HIGETH, který je součástí hlídačů s označením HIG9x/E. V modulu HIGETH je vestavěn WEB Server ISOLGUARD MonitorETH, pomocí kterého je možné sledování a nastavování všech parametrů hlídače HIG9x/E. Modul HIG9x/E je nutné před jeho instalací do provozu a vlastním používáním nastavit, především přidělit novou IP adresu. Tato adresa musí být v lokální síti jedinečná a přiděluje ji obvykle správce sítě. Adresa musí být v platném rozsahu adres podsítě, ve které bude jednotka HIG9x zapojena. Předpokládá se, že toto nastavení bude provádět pracovník seznámený s problematikou sítě a to jak z pohledu topologie, tak se zkušenostmi s konfigurací sítě na počítači a že bude schopen diagnostikovat běžné závady. Je obvyklé svěřit toto nastavení IT technikovi, který má na starosti správu sítě. Popis požadovaného nastavení je uveden v kapitole První zapojení HIG9x/E. Přímým a nejjednodušším způsobem správy hlídače je přístup přes interní webovou stránku pomocí prohlížeče. Webové rozhraní je dostupné na IP adrese nastavené v modulu HIGETH. Hlídač zapojte do vaší lokální sítě a do prohlížeče na použitém počítači zadejte IP adresu hlídače. Výchozí IP adresa každého hlídače HIG9x/E při dodání je nastavena na hodnotu Webové rozhraní je dostupné v českém, anglickém a ruském jazyce. Nastavení jazyka se provádí v menu NASTAVENÍ. Přístup k ISOLGUARD monitoru je rozdělen do dvou úrovní, každá úroveň má samostatné jméno a heslo. Bez zadání uživatelského jména a hesla je možné pouze sledování aktuální hodnoty a stavu hlídače. Není možné provádět změnu parametrů ani testování hlídače. Informace o stavu hlídače je zobrazována ihned po připojení. Volbou menu Zobrazit parametry se zobrazují aktuální nastavené hodnoty všech parametrů hlídače. Pro změnu parametrů nebo dálkové testování hlídače je nutné zadat uživatelské jméno a heslo. Úroveň uživatele user umožňuje nastavovat vybrané parametry hlídače a případně provádět dálkový test hlídače. Konkrétně může uživatel user : nastavovat vybrané parametry hlídače. Výběr parametrů, které může nastavovat, určuje uživatel admin. pokud je zobrazeno testovací tlačítko, může provádět dálkový test hlídače zadávat text zobrazovaný v položce Místo na hlavní stránce volit jazyk použitý v monitoru měnit svoje heslo uživatele user Úroveň administrátora admin umožňuje nastavení všech parametrů hlídače. Dále umožňuje nastavení parametrů síťového připojení a také nastavení vzhledu a možností webové stránky pro uživatele user. Konkrétně může uživatel admin : přímo nastavovat všechny parametry hlídače vybrat které parametry hlídače může nastavovat uživatel user vybrat které údaje mají být zobrazovány na hlavní stránce zvolit nebo zrušit zobrazení tlačítka pro dálkové testování hlídače na základní stránce konfigurovat síťové parametry hlídače pro připojení k rozhraní ETHERNET nastavit odeslání ů při vzniku a ukončení chyby hlídaného izolačního odporu vybrat a nastavit další komunikační protokol 12 katalog HIG HAKEL VYDÁNÍ 1/a.

13 Hlídač izolačního stavu HIG97 Hlídač izolačního stavu HIG97 z produkce firmy HAKEL řady ISOLGUARD je určen k monitorování izolačního stavu třífázových izolovaných ITsoustav s požadovaným extrémně rychlým vyhodnocením a signalizací stavu kontrolované sítě. S použitím externí tlumivky TL1200 pro vytvoření umělého středu umožňuje hlídač monitorování 3fázových ITsítí až do maximálního provozního napětí 3x1000V AC. Takto vytvořený střed se připojuje na svorku hlídače HIG97. Hlídače jsou vybaveny displejem pro zobrazení hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. Hlídače HIG97/485 mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Vestavěná signalizační relé umožňují připojení zařízení pro dohled a signalizaci stavu kontrolované IT sítě. Hlídač obsahuje čtyři signalizační relé. Signalizační relé s rychlou odezvou FA1 signalizuje aktuální stav kontrolované sítě. Signalizační relé s rychlou odezvou a s pamětí FA1 MEM signalizuje vznik první chyby kontrolované sítě. Pro odstranění chybového stavu je nutný zásah obsluhy. Toto signalizační relé nemění svůj stav ani při zapnutí a vypnutí napájení hlídače. Signalizační relé s pomalou odezvou FA2 signalizuje stav kontrolované sítě. V menu hlídače lze zvolit funkce tohoto relé s nebo bez paměti. Pokud obsluha zvolí funkci s pamětí, je pro zrušení signalizace nutný zásah obsluhy. Při vypnutí napájení je relé FA2 nastaveno do základní polohy. Signalizační relé ERR signalizuje funkci hlídače. Relé je vybaveno, pokud je hlídač zapnutý a probíhá měření kontrolované sítě. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou ITsíť. Označení Signalizační relé Rozsah zobrazované hodnoty Kritický izolační odpor RS485 HIG97 kat.číslo HIG97/485 kat.číslo relé 1P 5 kω 900 kω 5 kω 300 kω Základní charakteristiky Monitor izolačních stavů AC sítí s napětím 230 V AC/ 500 V AC nebo 1000 V AC s rychlou odezvou. Signalizační relé aktuálního stavu izolačního odporu s rychlou odezvou. Signalizační relé stavu izolačního odporu s rychlou odezvou a pamětí, odblokování chybového stavu obsluhou tlačítkem na hlídači nebo dálkovým tlačítkem. Signalizační relé stavu izolačního odporu s pomalou odezvou a volitelnou paměti alarmu. Odblokování tlačítkem na hlídači nebo dálkovým tlačítkem. Signalizační relé funkce hlídače Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kω až 900 kω. V provedení 485 připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě. Možnost nastavení hlídané hodnoty izolačního odporu R crit pomocí displeje a tlačítek v rozsahu 5 kω až 300 kω. Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek. Nastavitelné zpoždění t ON2 reakce signalizačního relé FA2 s pomalou odezvou v rozsahu 0 až 60 sec. Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek. Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím. Dva moduly pro montáž na lištu DIN 35 s celkovou šířkou 4M (72mm). katalog HIG HAKEL VYDÁNÍ 1/a. 13

14 Typ HIG97 HIG97/485 Napájecí napětí U n 85 až 265 V Maximální provozní napětí hlídané IT sítě (s vnější tlumivkou) U it volitelně 230 V AC/500 V AC/1000 V AC Spotřeba P max. 5 VA Měřící napětí U M 18 V DC Měřící proud I M < 0,48 ma Střídavý vnitřní odpor měřícího vstupu R i > 100 kω Rozsah zobrazované hodnoty na displeji R isol 5 kω až 900 kω Vlastnosti signalizace s rychlou odezvou Kritický izolační odpor s rychlou odezvou R crit1 nastavitelný 5 kω až 300 kω Základní doba reakce signalizace s rychlou odezvou t < 80 msec Přídavná doba zpoždění signalizace rychlou odezvou t ON1 nastavitelná 10 msec až 9,99 sec. s krokem 0,1 sec Vlastnosti signalizace s pomalou odezvou Kritický izolační odpor s pomalou odezvou R crit2 nastavitelný 5 kω až 300 kω Základní reakce signalizace s pomalou odezvou t < 3 sec Přídavná doba zpoždění signalizace s pomalou odezvou t ON2 nastavitelná 1 sec až 60 sec. s krokem 1 sec Hystereze hlídaného izolačního odporu R hyst nastavitelná 0 až +100% R crit Výstupy Signalizace FA1 MEM s rychlou odezvou a pamětí stavu Bezpotenciálový přepínací kontakt: el. pevnost proti vnitřním obvodům a proti napájecím obvodům Signalizace FA1 s rychlou odezvou bez paměti stavu Bezpotenciálový přepínací kontakt: el. pevnost proti vnitřním obvodům a proti napájecím obvodům Signalizace FA2 s pomalou odezvou Bezpotenciálový přepínací kontakt: el. pevnost proti vnitřním obvodům a proti napájecím obvodům Signalizace ERR funkce hlídače Bezpotenciálový přepínací kontakt: el. pevnost proti vnitřním obvodům a proti napájecím obvodům Komunikační linka: RS485 typu MASTERSLAVE, 9600 Bd, sudá parita Izolační pevnost proti vnitřním obvodům a obvodům sítě 250 V AC / 1A 3750 Vef 250 V AC / 1A 3750 Vef 250 V AC / 1A 3750 Vef 250 V AC / 1A 3750 Vef 2500 Vef Všeobecná data Krytí dle ČSN EN IP20 Hmotnost m 290 g Způsob montáže na lištu DIN 35 Doporučený průřez připojovaných vodičů S 1 mm 2 Katalogové číslo Provozní podmínky Pracovní teplota Relativní vlhkost prostředí Atmosférický tlak Pracovní poloha Vnější mag. a el. pole dle ČSN 18002, čl C ~ +60 C 28 g H 2 O /kg suchého vzduchu 86 až 106 kpa libovolná max. 400A/m Kategorie přepětí / zkušební napětí III dle ČSN Stupeň znečištění 2 podle ČSN Druh provozu trvalý 14 katalog HIG HAKEL VYDÁNÍ 1/a.

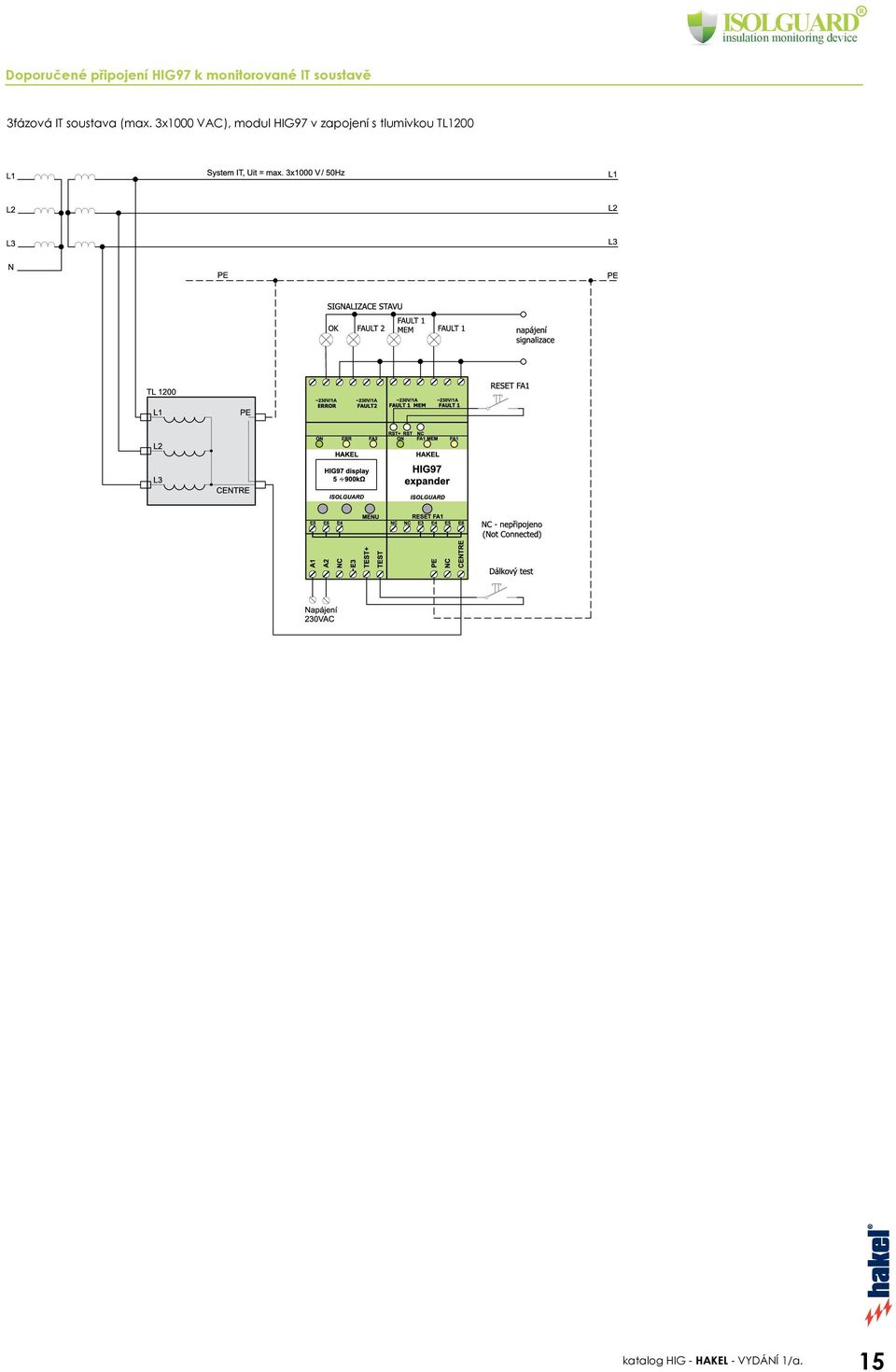

15 Doporučené připojení HIG97 k monitorované IT soustavě 3fázová IT soustava (max. 3x1000 VAC), modul HIG97 v zapojení s tlumivkou TL1200 katalog HIG HAKEL VYDÁNÍ 1/a. 15

16 PŘÍSLUŠENSTVÍ K HLÍDAČŮM HIG Modul TOM Modul TOM (Temperature & Overload Module) je určen především pro aplikace v IT sítích ve zdravotnictví. Je vybaven dvěma měřicími obvody, které zabezpečují vyhodnocení a poruchovou signalizaci monitorovacího systému vzniklého z titulu tepelného (J) nebo proudového (I) přetížení zdravotnického transformátoru. Tepelné rozpínací čidlo zdravotnického transformátoru se připojuje na svorky TS1 TS2 (Temperature Sensor), svorky CT1 CT2 (Current Transformer) jsou určeny k připojení proudového měřícího transformátoru TAR 1D (~100 A / ~5 A / 1 %). Modul TOM je vybaven dvěma rudými signálkami PORUCHA pro signalizaci poruchového stavu tepelného (J) event. proudového (I) přetížení zdravotnického transformátoru. Pokud žádný z měřících obvodů modulu TOM nevyhodnocuje poruchový stav, žádná z těchto signálek nesvítí. Pokud dojde k vyhodnocení poruchového stavu (J nebo I), rozsvítí se příslušná kontrolka a sepne bezpotenciálový kontakt výstupního relé TOF (Temperature & Overload Fault), dimenzovaný na ~230 V / 2 A s izolační pevností 3750 Vef proti vnitřní obvodům a obvodům napájení. Pokud při provozu dojde k současnému vyhodnocení poruchy J + I, rozsvítí se obě signálky a rovněž sepne kontakt TOF. Kontakt TOF je určen k signalizaci těchto dvou poruchových stavů na panelu dálkové signalizace MDS 10T (žlutá signálka), připojuje se mezi svorku TOF (na MDS 10T) a svorku 0 V (na HIG91/92/95). Propojení přístrojů HIG9x/MDS 10T/TOM se provádí podle doporučení uvedeného dále. Točítko Imax na předním panelu přístroje TOM umožňuje nastavení citlivosti proudového měřícího obvodu v rozsahu cca % (1 5 A~). Měřící obvod pro vyhodnocení poruchy ϑ je nastaven na hodnotu RTS 3,5 3,7 kω. Pokud vnitřní odpor tepelného čidla umístěného na zdravotnickém transformátoru dosáhne této hodnoty, relé sepne. Pro hodnotu RTS 1,5 1,7 kω je kontakt relé TOF rozepnut. Podobně jako u HI91/92/95 je modul TOM vybaven interním testovacím tlačítkem TEST a testovacím vstupem +TEST. Pokud je v některé aplikaci požadováno použití externích tlačítek TEST, je možno je zapojit mezi svorky +12 V (HIG91/92/95) a svorku +TEST (TOM). Pokud jsou v dané aplikaci použity moduly MDS 10T, zapojuje se testovací vstup +TEST modulu TOM na svorku +TEST (MDS 10T). Zapojení svorkovnic Typ TOM Napájecí napětí U n ~ 230 V, ± 10% Spotřeba P < 0,6 W Měřicí proud I M < 2 ma (ϑ) max. a 5A ~ (I) Vnitřní impedance měřicího vstupu Z i 13 kω (ϑ) 0,03 Ω (I) Hlídaný nadproud I Crit nastavitelný 1 5 A ~ Hysterze H min. 1,8 kω (ϑ) cca 10% (I) Hmotnost m 80 g Pracovní teplota 25 až + 55 C Kategorie přepětí III dle ČSN Stupeň znečištění 2 dle ČSN Způsob montáže El. pevnost napájecích obvodů vuči vnitřním obvodům Relativní vlhkost prostředí Atmosférický tlak Poloha Vibrace dle ČSN 18004(IEC 6543), skupina N2 Vnější magn. a el. pole dle ČSN čl.3.6 Druh provozu na lištu DIN 35 mm 3750 V ef 28 g H2O/Kg suchého vzduchu kpa libovolná Hz amplituda posunu 0,35 mm max. 400 A/m trvalý Katalogové číslo katalog HIG HAKEL VYDÁNÍ 1/a.

17 Tlumivky TL400, TL500, TL600 TL * slouží k přizpůsobení vstupních obvodů HIG * k třífázové IT síti 3 x 400 V AC (nebo 500 ev. 600 V AC). Běžně se tyto třífázové tlumivky vyrábějí na základě specielního požadavku až do napětí U C = 3 x 7200 V AC Typ TL 400 TL 500 TL 600 Jmenovité pracovní napětí U n 3 x 400 V 3 x 500 V 3 x 600 V Max. trvalé pracovní napětí U C 3 x 500 V 3 x 600 V 3 x 720 V Katalogové číslo Modul dálkové signalizace MDS Modul dálkové signalizace MDS je určen ke kontrole stavu hlídané ITsítě na místě vzdáleném od hlídače HIG. Na jeden hlídač HIG91/92/95 lze připojit 5 ks MDS 10T. Propojení HIG9x+TOM MDS 10T se provádí 5 vodičově. Za normálního stavu svítí na předním panelu MDS 10T pouze zelená kontrolka PROVOZ. V případě poruchy izolačního stavu vyhodnocené hlídačem HIG začne na modulu MDS 10T problikávat rudá kontrolka PORUCHA (R Crit ) a zároveň se rozhouká vestavěná piezosirénka. Obsluha zdravotnického nebo dozorového pracoviště má možnost akustické varování vypnout zmáčknutím tlačítka STOP ALARM. V případě poruchy z titulu přehřátí nebo proudového přetížení zdravotnického transformátoru začne na modulu MDS 10T problikávat žlutá kontrolka FAULT/PORUCHA (J,I) a rovněž se rozhouká piezosirénka. V tomto případě však obsluha nemá možnost toto akustické varování vypnout, neboť se jedná o fatální stav monitorované IT sítě, který je nutno bezprostředně řešit s kvalifikovaným technickým personálem. Typ MDS 10 MDS 10T MDS 10 Tango MDS 10T Tango Jmenovité pracovní napětí (napájeno z modulu HIG) U n 12 V DC Trvalý pracovní proud I C 15 ma Max. počet připojených modulů k HIG91/92/95 5 Pracovní teplota 25 až + 55 C Způsob montáže do krabice KU68 Katalogové číslo katalog HIG HAKEL VYDÁNÍ 1/a. 17

18 Modul dálkové signalizace MDS10T+MPS Modul dálkové signalizace MDS10T nebo sestava MDS10T+MPS (MPS... modul pomocné signalizace) jsou určeny ke kontrole stavu hlídané ITsítě na místě vzdáleném od hlídače HIG. Na jeden HIG91/92/95 lze připojit až 5ks MDS10T nebo 2ks sestavy MDS10T+MPS. Propojení HIG+TOM MDS10T (+MPS) se provádí 5vodičově. Za normálního stavu svítí na předním panelu MDS10T pouze zelená kontrolka READY/PROVOZ. V případě poruchy izolačního stavu vyhodnocované hlídačem HIG začne na modulu MDS10T blikat rudá kontrolka FAULT/PORUCHA (R Crit ). Rozhouká se vestavěná sirénka a rozbliká se výrazná světelná signalizace modulu MPS. Obsluha zdravotnického nebo dozorového pracoviště má možnost akustické varování a blikání modulu MPS vypnout zmáčknutím tlačítka STOP ALARM. V případě z titulu přehřátí nebo proudového přetížení zdravotnického transformátoru začne na modulu MDS10T blikat žlutá kontrolka FAILURE/PORUCHA (ϑ,i). Rovněž se rozhouká vestavěná sirénka a rozbliká se výrazná světelná signalizace modulu MPS. Obsluha zdravotnického nebo dozorového pracoviště má možnost akustické varování a blikání modulu MPS vypnout zmáčknutím tlačítka STOP ALARM. Typ MDS 10T + MPS Jmenovité pracovní napětí (napájeno z modulu HIG) U n 12 V DC Maximální spotřeba plně aktivovaného modulu I C 33 ma Max. počet připojených modulů k HIG91, HIG92, HIG95 2 Pracovní teplota 25 až + 55 C Způsob montáže do krabice KP64/2L Katalogové číslo Proudový transformátor TAR Proudové transformátory TAR jsou určeny ke snímání velikosti odebíraného proudu zdravotnického transformátoru. Standardně je dodáván s převodem 100 A / 5 A / 3 VA / 1 % v průvlekovém provedení pro kabel. Proudová trafa s jiným převodem než 100 A / 5 A dodává fy Hakel na základě požadavku zákazníka. Typ TAR 1D TAR 1D 50/5A TAR CLA 25/5A Převod 100 A / 5 A / 50 Hz 50 A / 5 A / 50 Hz 25 A / 5 A / 50 Hz Napětí hlídané IT sítě U IT max V AC Spotřeba P 3 W Měřicí proud I M max. 5 A / 50 Hz Katalogové číslo katalog HIG HAKEL VYDÁNÍ 1/a.

19 NOVINKA ISOLGUARD R HAKEL ISOLGUARD MDSD Modul dálkové signalizace s displejem (MDSD), řady ISOLGUARD, je zařízení vybavené dotekovým displejem sloužící k zobrazování stavu izolovaných IT sítí, hlídaných pomocí hlídačů izolačního stavu HIG9x/485 firmy HAKEL. Komunikace s hlídači probíhá po lince RS485 pomocí interního protokolu. Panel MDSD dále obsahuje druhou linku RS485 (Externí sběrnice), která slouží k předávání shromážděných dat nadřízenému systému uživatele. Komunikace na této lince probíhá pomocí telegramů, vycházejících z protokolu PROFIBUS. Zařízení typu MDSD jsou primárně určeny na dohledová a sledovací pracoviště k nepřetržitému zobrazování stavu IT sítí, hlídaných pomocí hlídačů typu HIG9x/485. Základní vlastnosti panelu MDSD Současné zobrazování stavu až 24 IT sítí, hlídaných pomocí jednotek HIG9x/485 Přiřazování názvů k hlídačům pro snadnější identifikaci Tři varianty panelu MDSD v závislosti na cílovém umístění panelu a způsobu montáže Zvuková a visuální signalizace chyb a poruch Zobrazení aktuálně měřených hodnot z hlídačů HIG9x/485 Dotekové ovládání České menu Krytí až IP66 Automatické vyhledání připojených hlídačů na sběrnici Externí sběrnice RS485, určená pro komunikaci s nadřízeným systémem Možnost vyvolat test každého připojeného hlídače Přehledné zobrazení detailního nastavení hlídačů Zaheslování přístupu pro nastavování panelu Typ provedení MDSD MDSD/P MDSD/C MDSD/S Typ displeje TFT LCD Způsob ovládání Dotekem na displej odporová vrstva Zvuková signalizace Reproduktor Napájecí napětí 936V DC Maximální odběr 2W Typ komunikační sběrnice Interní RS485, Externí RS485 Připojitelná zařízení Interní sběrnice HIG9x/485 Externí sběrnice uživatelský systém Max. připojených hlídačů 24 Rozměry (ŠxVxH mm) 175x120x35 200x152x44 200x110x60 Umístění panelu Do zdi, do panelu Na zeď, na panel Na zeď, na panel Způsob montáže Vruty / zazdění Hmoždinky / vruty Hmoždinky / vruty Dosahované krytí IP40 IP40 IP66 Ilustrační obrázek katalog HIG HAKEL VYDÁNÍ 1/a. 19

20 Připojení MDSD NOVINKA Pro zapojení MDSD je nutné přivést k panelu napájení, 936V DC a kroucenou, stíněnou dvojlinku, pro Interní sběrnici RS485. Externí sběrnici RS485 je možné zapojit přivedením další kroucené dvojlinky. Více o sběrnicích a komunikačních úrovních níže. Pro napájení MDSD je doporučeno využít zdroj HAKEL ISOLGUARD 230/24. Komunikační úrovně systému ISOLGURAD Komunikační úrovně systému ISOLGUARD se dělí na dvě úrovně. Interní sběrnice Sběrnice, sloužící pro sběr dat ze samostatných zařízení firmy HAKEL, určených k monitorování IT sítí. Komunikaci na této sběrnici řídí panel MDSD. Na tuto linku je zakázáno připojovat cizí zařízení, či jinak zasahovat do předepsané konfigurace. Externí sběrnice Slouží k propojení panelu MDSD s nadřízeným systémem. Panel MDSD je zde v pozici podřízené stanice a odpovídá na dotazy řídící jednotky. Řídící jednotkou může být PC, RS485 záznamník dat nebo jiný uživatelský systém, schopný komunikovat na úrovních RS485. Popis komunikačních telegramů se nalézá v samostatném Programovacím manuálu pro Externí linku RS485 firmy HAKEL. Příklad zapojení 20 katalog HIG HAKEL VYDÁNÍ 1/a.
