1 LED SVÍTIDLA LED LUMINAIRES LED LEUCHTEN

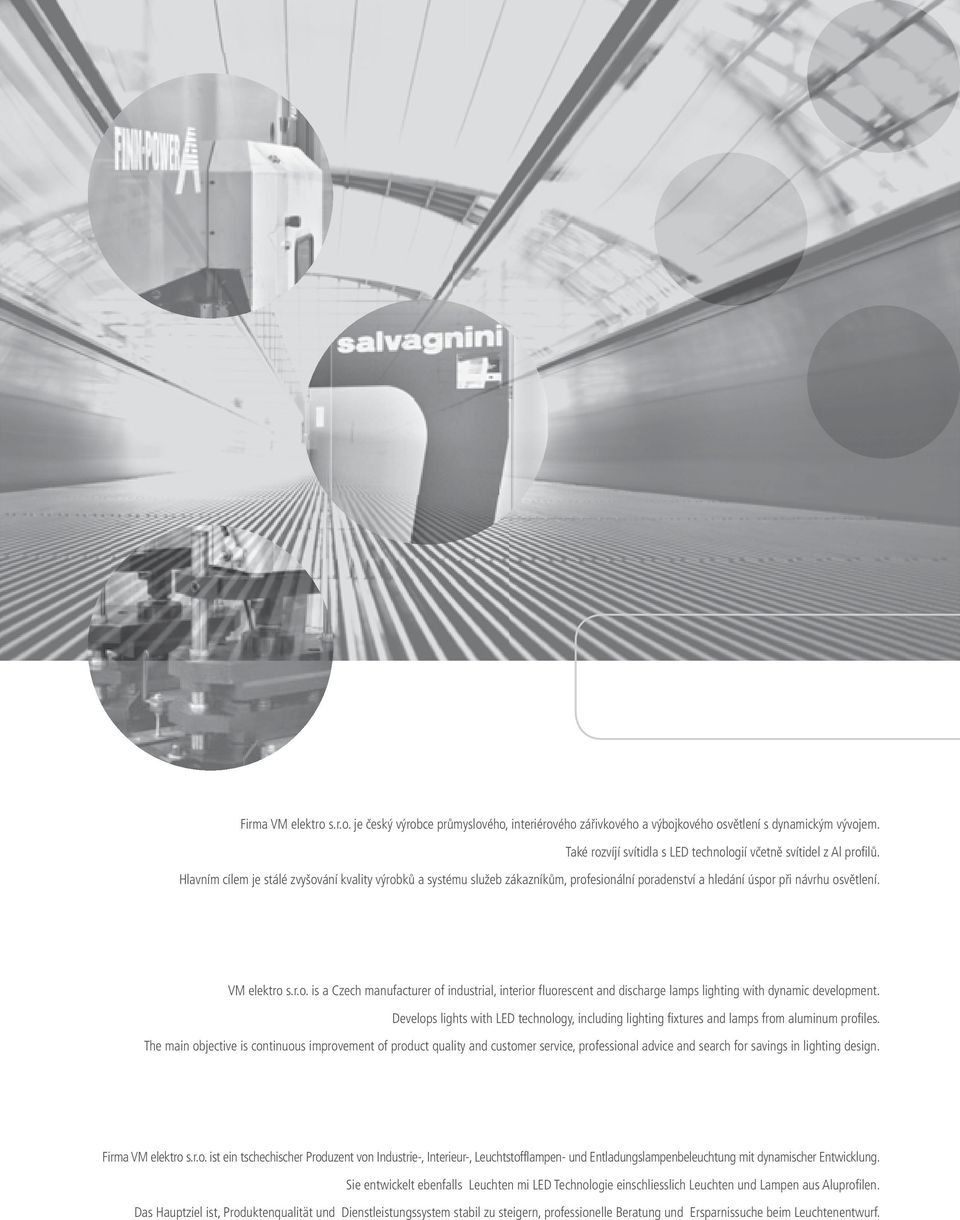

2 Firma VM elektro s.r.o. je český výrobce průmyslového, interiérového zářivkového a výbojkového osvětlení s dynamickým vývojem. Také rozvíjí svítidla s LED technologií včetně svítidel z Al profilů. Hlavním cílem je stálé zvyšování kvality výrobků a systému služeb zákazníkům, profesionální poradenství a hledání úspor při návrhu osvětlení. VM elektro s.r.o. is a Czech manufacturer of industrial, interior fluorescent and discharge lamps lighting with dynamic development. Develops lights with LED technology, including lighting fixtures and lamps from aluminum profiles. The main objective is continuous improvement of product quality and customer service, professional advice and search for savings in lighting design. Firma VM elektro s.r.o. ist ein tschechischer Produzent von Industrie-, Interieur-, Leuchtstofflampen- und Entladungslampenbeleuchtung mit dynamischer Entwicklung. Sie entwickelt ebenfalls Leuchten mi LED Technologie einschliesslich Leuchten und Lampen aus Aluprofilen. Das Hauptziel ist, Produktenqualität und Dienstleistungssystem stabil zu steigern, professionelle Beratung und Ersparnissuche beim Leuchtenentwurf.

3 přehled sortimentu interiérová svítidla vestavná interior recessed luminaires Interieureinbauleuchten 6 TYP VP TYP VIN B 7 8 interiérová svítidla přisazená a závěsná interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten 10 TYP AP1 TYP AP2 TYP AP3 TYP AP4 TYP AP5 TYP LL TYP LC TYP OV TYP PT TYP PL TYP RH TYP LO TYP LK TYP LS TYP RO svítidla vestavná a přisazená pro čistá prostředí IP 54 a IP interior recessed and surface mounted luminaires for clean spaces IP 54 and IP 65 Leuchten für saubere Umgebung IP 54 und IP 65 TYP VP1 TYP PP downlights 30 downlights Downlights TYP D1 TYP D2 TYP D3 TYP D4 TYP D5 TYP D6 TYP D7 TYP D8 TYP D TYP D11 TYP D12 TYP D

4 range of products Sortimentverzeichnis 44 průmyslová svítidla industrial luminaires Industrieleuchten TYP AM TYP SA TYP PR svítidla pro venkovní osvětlení roadway luminaires Aussenbeleuchtung TYP VA TYP VD TYP VU TYP VL reflektory floodlights Scheinwerfer TYP VF TYP VE technické informace technical informations Technische Informationen PŘEHLED SORTIMENTU RANGE OF PRODUCTS SORTIMENTVERZEICHNIS 4 5

5 interiérová svítidla vestavná interior recessed luminaires Interieureinbauleuchten Interiérová svítidla vestavná určená k osvětlení prodejních, kancelářských a společenských prostor, chodeb, bytů a multifunkčních sportovních areálů. y podhledů viz str. 58. Interior luminaires are destined for ilumination of vendor, office and civil premises, corridors, sport areas and lodgings. Recessed luminaires for mounting into ceiling grids and plasterboards. e of ceilings see page 58. Interieureinbauleuchten für Beleuchtung von Verkaufs-, Büro- und Gemeinschaftsräumen, Gängen, Wohnungen und multifunktionellen Sportarealen. Untersichtstypen s. Seite 58. TYP VP TYP VIN B 7 8

6 interiérová svítidla vestavná TYP VP interior recessed luminaires Interieureinbauleuchten Svítidlo je vyrobeno k montáži do všech typů podhledů a do sádrokartonu. Zdrojem je LED plate. Chlazení je provedeno pasivním chlazením. Materiál tělesa: ocelový práškově lakovaný plech Materiál difuzoru: mikroprizmatický nebo opálový kryt s ocelovým, lakovaným rámečkem y podhledů viz str. 58. Recessed luminaire for mounting into ceiling grids and plasterboards with LED plate light source and passive heat sink. Body of luminaire: is made of steel sheet powder coat RAL 9003 Optic: microprismatic diffuser in white powdered steel trim e of ceilings see page 58. Leuchte ist für Montage in alle Untersichtstypen und in Gipsplatte angefertigt. Als LED Platte. Kühlung durch Passivkühler. Körpermaterial: pulverlackiertes Stahlblech Diffusormaterial: Mikroprisma mit lackiertem Alurahmen Untersichtstypen s. Seite 58. Mikroprizmatický kryt Microprismatic cover Mikroprisma Abdeckung Opálový kryt Opal cover Opal Abdeckung e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 140 VP 40 W 5100 lm WW ,9 VML 150 VP 50 W 6400 lm NW ,9 VML 160 VP 60 W 7300 lm NW ,9 CW 6000 Připojovací otvory LED plate LED plate LED Platte SVÍTIDLA VESTAVNÁ RECESSED LUMINAIRES INTERIEUREINBAULEUCHTEN 6 7

7 interiérová svítidla vestavná TYP VIN B interior recessed luminaires Interieureinbauleuchten e Svítidlo je vyrobeno k montáži do všech typů podhledů a do sádrokartonu. Těleso svítidla je vyrobeno z ocelového, práškově lakovaného plechu. svítídla: Materiál difuzoru: opálový PMMA + perforovaný ocelový kryt (typ 1) opálový PMMA + plný ocelový kryt (typ 2) Zdroj: kombinace TC-L zářivky a LED modulu y podhledů viz str. 58. Recessed luminaire for mounting into ceiling grids and plasterboards. Body is made of steel sheet finished with powder coat RAL e of luminaire: Optic: opal PMMA + fully perforated steel cover (type 1) opal PMMA + cover of steel sheet (type 2) : combination of TC-L tube and LED module Standard version is for modul , luminaires for modul and into plasterboards is necessary to specify in order. e of ceilings see page 58. Leuchte ist für Montage in alle Untersichtstypen und in Gipsplatte angefertigt. Leuchtenkörper ist aus pulverbeschichtetem Stahlblech angefertigt. Leuchtentyp: Diffusormaterial: opal PMMA + Stahlabdeckung perforiert ( 1) opal PMMA + Stahlabdeckung voll ( 2) : TC-L Leuchtstofflampe und LED Modul Kombination Untersichtstypen s. Seite 58. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 236 VIN B 2 36 W + 12 W 4700 lm lm WW VML 240 VIN B 2 40 W + 12 W 5900 lm lm NW VML 255 VIN B 2 55 W + 12 W 8000 lm lm NW CW Připojovací otvory VIN B (typ 1) e VIN B (type 1) VIN B ( 1) VIN B (typ 2) e VIN B (type 2) VIN B ( 2) LED modul LED module LED Modul

8

9 interiérová svítidla přisazená a závěsná interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Interiérová svítidla přisazená a závěsná jsou určená k osvětlení prodejních, kancelářských a společenských prostor, chodeb, bytů a multifunkčních sportovních areálů. Interior luminaires are destined for ilumination of shopping malls, office and civil premises, corridors, sport areas and lodgings. Interieur- Anbau- und Pendelleuchten für Beleuchtung von Verkaufs-, Büro- und Gemeinschaftsräumen, Gängen, Wohnungen und multifunktionellen Sportarealen. TYP AP1 TYP AP2 TYP AP3 TYP AP4 TYP AP5 TYP LL TYP LC TYP OV TYP PT TYP PL TYP RH TYP LO TYP LK TYP LS TYP RO

10 interiérová svítidla přisazená a závěsná TYP AP1 interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z hliníkového (Al) profilu v provedení jako: Z - závěsné, N - nástěnné, P - přisazené nebo V - vestavné do podhledu. Svítidlo lze spojovat pomocí spojek do řad a linií. Zdrojem je LED modul. Optickou část může tvořit: O opálový difuzor MM mikroprizmatický difuzor Povrchová úprava: AP E eloxovaný hliník AP R barevné provedení dle vzorníku RAL Technické provedení svítidla: Z závěsný profil V vestavný profil do podhledu N nástěnný profil y závěsů viz str. 58. P přisazený profil Body of the luminaire is made of aluminium profile in versions as: Z - suspended, N - wall mounted, P - surface mounted or V - recessed. Luminaires are possible to connect to the series with joints. LED light source module. Optics: O opal diffuser MM microprismatic diffuser Surface treatment: AP E anodized aluminium AP R surface treatment according to RAL pattern Versions: Z suspended version V recessed version N wall mounted version es of suspension see page 58. P surface mounted version Leuchtenkörper ist aus Aluprofil angefertigt in : Z - Pendelleuchte, N - Wandleuchte, P - Anbauleuchte oder V - Einbauleuchte für Untersicht. Leuchte kann man durch Verbindungsstücke in Reihen, Linien verbinden. LED Modul. Den optischen Teil kann bilden: O Opaldiffusor MM Mikroprismadiffusor Oberfläche: AP E Alu eloxiert AP R Farbe nach RAL Musterkarte Technische : Z Pendelprofil V Einbauprofil für Untersicht N Wandprofil Aufhängungstypen s. Seite 58. P Anbauprofil e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 112 AP1 2 6 W 1800 lm ,6 VML 124 AP W 3000 lm WW ,6 VML 224 AP1 4 6 W 3600 lm NW ,5 VML 248 AP W 6000 lm NW ,5 VML 330 AP1 5 6 W 4500 lm CW ,0 VML 360 AP W 7500 lm ,0 Připojovací otvory Hliníkový profil Aluminium profile Aluprofil Technické provedení: Surface treatment: Technische : AP1 přisazené surface mounted Anbauleuchte závěsné suspended Pendellecuhte nástěnné wall mounted Wandleuchte vestavné recessed Einbauleuchte Světelné provedení: Modification: : DIR IND AP1V DIR - INDIR SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 10 11

11 interiérová svítidla přisazená a závěsná TYP AP2 interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z hliníkového (Al) profilu v provedení jako: Z - závěsné, N - nástěnné nebo P - přisazené. Svítidlo lze spojovat pomocí spojek do řad a linií. Zdrojem je LED modul. Optickou část může tvořit: O opálový difuzor MM mikroprizmatický difuzor Povrchová úprava: AP E eloxovaný hliník AP R barevné provedení dle vzorníku RAL Technické provedení svítidla: Z závěsný profil N nástěnný profil y závěsů viz str. 58. P přisazený profil Body of the luminaire is made of aluminium profile in versions as: Z - suspended, N - wall mounted or P - surface mounted. Luminaires are possible to connect to the series with joints. LED light source module. Optics: O opal diffuser MM microprismatic diffuser Surface treatment: AP E anodized aluminium AP R surface treatment according to RAL pattern Versions: Z suspended version N wall mounted version es of suspension see page 58. P surface mounted version Leuchtenkörper ist aus Aluprofil angefertigt in : Z - Pendelleuchte, N - Wandleuchte oder P - Anbauleuchte. Leuchte kann man durch Verbindungsstücke in Reihen, Linien verbinden. LED Modul. Den optischen Teil kann bilden: O Opaldiffusor MM Mikroprismadiffusor Oberfläche: AP E Alu eloxiert AP R Farbe nach RAL Musterkarte Technische : Z Pendelprofil N Wandprofil Aufhängungstypen s. Seite 58. P Anbauprofil Hliníkový profil Aluminium profile Aluprofil Technické provedení: Surface treatment: Technische : přisazené surface mounted Anbauleuchte závěsné suspended Pendellecuhte Světelné provedení: Modification: : DIR IND e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 112 AP2 2 6 W 1800 lm ,9 VML 124 AP W 3000 lm WW ,9 VML 224 AP2 4 6 W 3600 lm NW ,5 VML 248 AP W 6000 lm NW ,5 VML 330 AP2 5 6 W 4500 lm CW ,0 VML 360 AP W 7500 lm ,0 Připojovací otvory LED modul LED module LED Modul nástěnné wall mounted Wandleuchte

12 interiérová svítidla přisazená a závěsná TYP AP3 interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Stojanové svítidlo pro osvětlení pracovních míst v kancelářských prostorách, orách, recepcích a reprezentativních místnostech. Svítidlo lze vyrobit v provedení přímo svítící. Materiál tělesa a stojanu: hliníkový (Al) profil. Podstava: ocelový plech. Zdrojem je LED modul. Optickou část může tvořit: O opálový satén difuzor MM mikroprizmatický difuzor Povrchová úprava: AP R barevné provedení dle vzorníku RAL - standard 9006 Standing luminaire for ilumination of working places in offices, receptions and representative rooms. Luminaire in version direct. Body and stand: aluminium profile. Base: steel sheet. LED light source module. Optics: O opal satin diffuser MM microprismatic diffuser Surface treatment: AP R according to RAL pattern - standart colour 9006 Stehleuchte zur Beleuchtung von Arbeitsplätzen in Büroräumen, Rezeptionen en und Repräsentationsräumen. direkt strahlend. Körper- und Ständermaterial: Aluprofil. Sockel: Stahlblech. LED Modul. Den optischen Teil kann bilden: O Opalsatindiffusor MM Mikroprismadiffusor Oberfläche: AP R Farbe nach RAL Musterkarte - Standard 9006 e CCT [K] CRI Rozměry [A/B/C/D] Dimensions [A/B/C/D] Abmessungen [A/B/C/D] VML 124 AP3 4 6 W 3000 lm WW ,2 VML 148 AP3 8 6 W 7200 lm NW ,2 VML 160 AP W 9000 lm NW CW ,2 SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 12 13

13 interiérová svítidla přisazená a závěsná TYP AP4 interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z hliníkového (Al) profilu v provedení jako: Z - závěsné nebo P - přisazené. Svítidlo lze dodat v provedení přímého vyzařovaní, libovolných rozměrů. Zdrojem je LED modul. Optickou část může tvořit: O opálový difuzor MM mikroprizmatický difuzor Povrchová úprava: AP E eloxovaný hliník AP R barevné provedení dle vzorníku RAL Technické provedení svítidla: Z závěsné svítidlo P přisazené y závěsů viz str. 58. Body of the luminaire is made of aluminium profile in versions as: Z - suspended or P - surface mounted. Luminaire with direct light distribution, in various dimensions. LED light source module. Optics: O opal diffuser MM microprismatic diffuser Surface treatment: AP E anodized aluminium AP R surface treatment according to RAL pattern Versions: Z suspended version P surface mounted version es of suspension see page 58. Leuchtenkörper ist aus Aluprofil angefertigt in : Z - Pendelleuchte oder P - Anbauleuchte. Leuchte ist in direkter Ausstrahlung lieferbar, beliebigen Abmessungen. LED Modul. Den optischen Teil kann bilden: O Opaldiffusor MM Mikroprismadiffusor Oberfläche: AP E Alu eloxiert AP R Farbe nach RAL Musterkarte Technische : Z Pendelleuchte P Anbauleuchte Aufhängungstypen s. Seite 58. Technické provedení svítidla Surface treatment Technische LED modul LED module LED Modul přisazené surface mounted Anbauleuchte závěsné suspended Pendellecuhte Světelné provedení: Modification: : DIR e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 112 AP4 2 6 W 1800 lm ,9 VML 123 AP4 2 11,5 W 3000 lm ,9 VML 124 AP4 4 6 W 3600 lm ,0 VML 146 AP4 4 11,5 W 6000 lm ,0 VML 218 AP4 3 6 W 2700 lm ,2 VML 234 AP4 3 11,5 W 4500 lm ,2 WW 3000 VML 236 AP4 6 6 W 5400 lm ,5 NW 4000 VML 269 AP4 6 11,5 W 9000 lm ,5 NW VML 324 AP4 4 6 W 3600 lm ,9 CW 6000 VML 346 AP4 4 11,5 W 6000 lm ,9 VML 348 AP4 8 6 W 7200 lm ,0 VML 392 AP4 8 11,5 W lm ,0 VML 430 AP4 5 6 W 4500 lm ,2 VML 457 AP4 5 11,5 W 7500 lm ,2 VML 460 AP W 9000 lm ,4 Připojovací otvory

14 interiérová svítidla přisazená a závěsná TYP AP5 interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z hliníkového (Al) profilu v provedení jako: Z - závěsné, P - přisazené nebo V - vestavné do podhledu. Svítidlo lze spojovat pomocí spojek do řad a linií. Zdrojem je LED modul. Optickou část může tvořit: O opálový difuzor MM mikroprizmatický difuzor Povrchová úprava: AP E eloxovaný hliník AP R barevné provedení dle vzorníku RAL Technické provedení svítidla: Z závěsný profil V vestavný profil do podhledu y závěsů viz str. 58. P přisazený profil Body of the luminaire is made of aluminium profile in versions as: Z - suspended, P - surface mounted or V - recessed. Luminaires are possible to connect to the series with joints. LED light source module. Optics: O opal diffuser MM microprismatic diffuser Surface treatment: AP E anodized aluminium AP R surface treatment according to RAL pattern Versions: Z suspended version V recessed version es of suspension see page 58. P surface mounted version Leuchtenkörper ist aus Aluprofil angefertigt in : Z - Pendelleuchte, P - Anbauleuchte oder V - Einbauleuchte für Untersicht. Leuchte kann man durch Verbindungsstücke in Reihen, Linien verbinden. LED Modul. Den optischen Teil kann bilden: O Opaldiffusor MM Mikroprismadiffusor Oberfläche: AP E Alu eloxiert AP R Farbe nach RAL Musterkarte Technische : Z Pendelprofil V Einbauprofil für Untersicht Aufhängungstypen s. Seite 58. P Anbauprofil Hliníkový profil Aluminium profile Aluprofil Technické provedení: Surface treatment: Technische : přisazené surface mounted Anbauleuchte závěsné suspended Pendellecuhte Světelné provedení: Modification: : DIR IND e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 124 AP5 4 6 W 3600 lm ,0 WW 3000 VML 148 AP W 6000 lm ,0 NW 4000 VML 248 AP5 8 6 W 7200 lm ,5 NW VML 296 AP W lm ,5 CW 6000 VML 360 AP W 9000 lm ,9 Připojovací otvory vestavné recessed Einbauleuchte DIR - INDIR SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 14 15

15 interiérová svítidla přisazená a závěsná TYP LL interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten 1 LL 2 LL 3 LL 4 LL 5 LL 6 LL Těleso svítidla je vyrobeno z hliníkového (Al) profilu v provedení jako: Z - závěsné, P - přisazené nebo V - vestavné do podhledu. Optickou část tvoří PC opálový difuzor. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED strip. Svítidlo je běžně v délkách 2 nebo 4 m, lze je dodat v libovolných délkách. Technické provedení svítidla: Z závěsný profil V vestavný profil do podhledu P přisazený profil Body of the luminaires is made of aluminium profile in version: Z - suspended, P - surface mounted or V - recessed into ceiling grids. Polycarbonate opal diffuser creates the optical part. Driver is placed separatelly and connected with luminaire. LED strip as a light source. Standard lenght is 2 or 4 m, on request any lenght possible. Versions: Z suspended version V recessed version P surface mounted version LED strip Opálový kryt Opal Cover Opal Abdeckung Leuchtenkörper ist aus Aluprofil angefertigt in : Z - Pendelleuchte, P - Anbauleuchte oder V - Einbauleuchte für Untersicht. Optischer Teil PC-Opal-Diffusor. Driver ist getrennt plaziert und mit Kabel verbunden. LED Strip. Leuchte ist standardmässig 2 oder 4 m lang, auch in beliebigen Längen lieferbar. Technische : Z Pendelleuchte V Einbauleuchte für Untersicht P Anbauleuchte e /m /m /m /m /m /m CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 1 LL 6,5 nebo 13 W 680 nebo 1320 lm ,2 VML 2 LL 6,5 nebo 13 W 680 nebo 1320 lm WW ,2 VML 3 LL 6,5 nebo 13 W 680 nebo 1320 lm NW ,7 VML 4 LL 6,5 nebo 13 W 680 nebo 1320 lm NW ,5 VML 5 LL 6,5 nebo 13 W 680 nebo 1320 lm CW ,7 15,5 0,3 VML 6 LL 6,5 nebo 13 W 680 nebo 1320 lm ,9 12,5 16 0,4 /m

16 interiérová svítidla přisazená a závěsná TYP LC interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Přisazené a závěsné svítidlo pro univerzální použití. Základna svítidla je vyrobeno z bíle lakovaného ocelového plechu. Optická část: lepený opálový PC Světelný zdroj: LED modul y závěsů viz str. 58. LED modul LED module LED Modul Surface mounted or suspended luminaire for universal use. Body made of white powdered steel sheet. Optic: opal glued polycarbonate : LED module es of suspension see page 58. Anbauleuchte, Universalverwendung. Leuchtenkörper ist aus weiß lackiertem Stahlblech angefertigt. Optischer Teil: opal PC geklebt : LED Modul Aufhängungstypen s. Seite 58. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 112 LC 12 W 1800 lm WW ,9 VML 218 LC 18 W 2700 lm NW ,1 VML 324 LC 24 W 3600 lm NW ,9 VML 430 LC 30 W 4500 lm CW ,2 SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 16 17

17 interiérová svítidla přisazená a závěsná TYP OV interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Svítidlo je vyrobeno z hliníkového profilu bílé barvy RAL Svítidla jsou závěsná a lze z nich vytvářet sestavy pomocí spojek. Optická část: prizmatický kryt Světelný zdroj: LED modul Svítidla lze dodat s povrchovou úpravou dle vzorníku RAL. y závěsů viz str. 58. Spojovací díly Connection parts Verbindungsstücke SR S 90 ST Luminaire is made of aluminium profile surface finished according to the RAL pattern book. Standard version RAL white. The luminaires are suspended as a single lighting modules or form modular lines by various types of joints. Optic: prismatic cover : LED module Powder coating by RAL pattern book on request. es of suspension see page 58. Prizma kryt Prismatic cover Prisma Abdeckung SD SK Leuchte ist aus Aluprofil angefertigt, weiß RAL Als Pendelleuchte verwendbar, Baugruppen durch Verbindungsstücke möglich. Optischer Teil: Prismaabdeckung : LED Modul Auf Bestellung die Oberfläche nach RAL Musterkarte lieferbar. Aufhängungstypen s. Seite 58. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] Připojovací otvory LED modul LED module LED Modul VML 112 OV 2 6 W 1800 lm VML 124 OV 2 12 W 3000 lm WW VML 224 OV 4 6 W 3600 lm NW VML 248 OV 4 12 W 6000 lm NW VML 330 OV 5 6 W 4500 lm CW VML 360 OV 5 12 W 7500 lm

18 interiérová svítidla přisazená a závěsná TYP PT interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Svítidlo je vyrobeno v provedení k montáži na strop a lze jej použít i jako zavěšené. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: ocelový práškově lakovaný plech Optickou část může tvořit: O opálový difuzor s propustností až 85 % MM mikroprizmatický difuzor s propustností vyšší než 70 % y závěsů viz str. 58. LED module as light source with passive cooling. Body: is made of steel sheet powder coat RAL 9003 Optic: O opal diffuser with 85 % throughput MM microprismatic diffuser with 70 % throughput es of suspension see page 58. Leuchte ist für Deckenmontage bestimmt, auch als Pendelleuchte verwendbar. LED Modul. Kühlung durch Passivkühler. Körpermaterial: pulverlackiertes Stahlblech Optischer Teil: O Opaldiffusor mit Durchlässigkeit bis 85 % MM Mikroprismadiffusor mit Durchlässigkeit über 70 % Aufhängungstypen s. Seite 58. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 124 PT 4 6 W 3600 lm ,4 VML 148 PT 4 12 W 6000 lm ,4 VML 240 PT 10 4 W 6000 lm WW ,6 VML 260 PT 10 6 W 9000 lm NW ,6 VML 348 PT 8 6 W 7200 lm NW ,5 VML 396 PT 8 12 W lm CW ,5 VML 480 PT 4 20 W lm ,7 VML 4100 PT 4 25 W lm ,7 Připojovací otvory Mikroprizmatický kryt Microprismatic cover Mikroprisma Abdeckung Opálový kryt Opal Cover Opal Abdeckung LED modul LED module LED Modul SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 18 19

19 interiérová svítidla přisazená a závěsná TYP PL interior surface mounted and suspended luminaires Interieur- eur- Anbau- und Pendelleuchten e Ultratenké svítidlo 12mm výšky s technologií bočního svícení pomocí světlovodivé rozptýlené desky. Těleso svítidla je vyrobeno z hliníkového profilu, které slouží jako pasivní chladič LED modulů. Optickou část tvoří prizmatický difuzor. Povrchová úprava: standardně eloxovaný hliník barevné provedení dle vzorníku RAL na objednání Technické provedení svítidla: V vestavné do podhledu P přisazené Z závěsné LED modul LED module LED Modul Ultrathin luminaire of 12 mm heights with side illuminating technology by lightconducting diffused board. Housing is made of aluminium profile which serves as passive heat sink for LED modules. Optical part forms prisma diffuser. Surface treatment: e anodized aluminium RAL surface treatment on request Versions: V recessed P surface mounted Z suspended Leuchte ist 12 mm hoch, ultra dünn, Beleuchtungstechnologie von der Seite durch die lichtleitende verstreute Platte. Leuchtenkörper ist aus Aluprofil angefertigt, dient als Passivkühler der LED Module. Den optischen Teil bildet Prismadiffusor. Oberfläche: Alu standardmässig eloxiert Farbe nach RAL Musterkarte auf Bestellung Technische : V Einbauleuchte für Untersicht P Anbauleuchte Z Pendelleuchte CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 20 PL 20 W 2200 lm WW ,3 VML 40 PL 40 W 3700 lm NW ,3 NW CW 6000

20 interiérová svítidla přisazená a závěsná TYP RH interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z nerezové oceli, určeno pro přisazenou montáž. Zdrojem je LED plate. Optická část: pískované sklo nebo PMMA opálový difuzor s propustností 85 % LED plate LED plate LED Platte Surface mounted luminaire is made of stainless steel. LED plate as a light source. Optic: sandblasted glass or PMMA diffuser with 85 % throughput Leuchtenkörper ist aus Nirostahl angefertigt, für Anbaumontage bestimmt. LED Platte. Optischer Teil: sandgestrahltes Glas oder PMMA-Opal-Diffusor mit Durchlässigkeit 85 % e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 116 RH 16 W 1700 lm WW ,3 VML 231 RH 31 W 4000 lm NW ,5 VML 358 RH 58 W 7300 lm NW ,9 CW 6000 SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 20 21

21 interiérová svítidla přisazená a závěsná TYP LO interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso je vyrobeno z ocelového výlisku povrchově upraveno práškovou barvou RAL Opálový difuzor je vyroben z PMMA. Zdrojem je LED plate. svítidla: LO1 - ø 320 mm LO2 - ø 390 mm LO3 - ø 495 mm Body of luminaire made of deep drawn steel finished with powder coat RAL Diffuser made of opal PMMA. LED plate as a light source. Diameters: LO1 - ø 320 mm LO2 - ø 390 mm LO3 - ø 495 mm Leuchtenkörper ist aus Stahlpressteil angefertigt, pulverbeschichtet RAL Opaldiffusor ist aus PMMA angefertigt. : LED Platte. Leuchtenausführung: LO1 - ø 320 mm LO2 - ø 390 mm LO3 - ø 495 mm LED plate LED plate LED Platte e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML LO1 10 W 1200 lm ,9 VML LO1 15 W 1900 lm WW ,9 VML LO2 10 W 1200 lm NW ,6 VML LO2 20 W 2500 lm NW ,6 VML LO3 20 W 2500 lm CW ,2 VML LO3 30 W 3800 lm ,2 Připojovací otvory

22 interiérová svítidla přisazená a závěsná TYP LK interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Těleso svítidla je vyrobeno z plastového PC výlisku bílé barvy nesoucí montážní plech s LED komponenty. Opálový difuzor svítidla je vyroben z PMMA. Svítidlo je určeno pro přisazenou montáž vybaveno pryžovým těsněním zaručující krytí. Zdrojem je LED plate. LED plate LED plate LED Platte Body of luminaire is made of white polycarbonate with the steel sheet gear tray for placing LED components. Opal acrylic diffuser is made of PMMA. Luminaire is destined for surface mounting and is fitted with the sealing rubber guaranteering protection. Source is LED plate. LED light source plate. Leuchtenkörper ist aus Kunststoff-PC-Pressteil weißer Farbe angefertigt, Montageblech mit LED Komponenten tragend. Opaldiffusor ist aus PMMA angefertigt. Leuchte ist für Anbaumontage bestimmt, mit Deckung gewähleistender Gummidichtung ausgestattet. LED Platte. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 108 LK 8 W 1000 lm WW NW 4000 NW CW 6000 Připojovací otvory SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 22 23

23 interiérová svítidla přisazená a závěsná TYP LS interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Svítidlo je určeno pro přisazenou montáž. Těleso svítidla je vyrobeno z lakovaného plechu. Difuzor svítidla je vyroben z opálového ručně vyráběného třívrstvého skla satén opál mat. Zdrojem je LED plate. svítidla: LS1 - ø 280 mm LS2 - ø 350 mm LS3 - ø 400 mm LS4 - ø 490 mm Surface mounted luminaire with LED plate light source with passive heat sink. Body is made of steel sheet with epoxy-powder coating. Diffuser is made of opal handmade triplex glass - satin opal mat. Diameters: LS1 - ø 280 mm LS2 - ø 350 mm LS3 - ø 400 mm LS4 - ø 490 mm Leuchte ist für Anbaumontage bestimmt. Leuchtenkörper ist aus lackiertem Blech angefertigt. Leuchtendiffusor ist aus handhergestelltem Dreischichtglas satin opal matt angefertigt. LED Platte. Leuchtenausführung: LS1 - ø 280 mm LS2 - ø 350 mm LS3 - ø 400 mm LS4 - ø 490 mm LED plate LED plate LED Platte e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 110 LS1 10 W 1200 lm VML 115 LS1 15 W 1900 lm VML 110 LS2 10 W 1200 lm WW VML 115 LS2 15 W 1900 lm NW VML 110 LS3 10 W 1200 lm NW VML 120 LS3 20 W 2500 lm CW VML 120 LS4 20 W 2500 lm VML 130 LS4 30 W 3800 lm Připojovací otvory

24 interiérová svítidla přisazená a závěsná TYP RO interior surface mounted and suspended luminaires Interieur- Anbau- und Pendelleuchten Svítidlo je určeno pro přisazenou montáž. Těleso svítidla je vyrobeno z ocelového plechu s povrchovou úpravou matný nikl. Zdrojem je LED plate. Optická část: pískované sklo nebo PMMA opálový difuzor s propustností 85 % LED plate LED plate LED Platte Surface mounted luminaire. Body is made of steel sheet with surface treatment - matt nickel. LED plate as a light source. Optic: sandblasted glass or PMMA diffuser with 85 % throughput Leuchte ist für Anbaumontage bestimmt. Leuchtenkörper ist aus Stahlblech angefertigt, Oberfläche Nickel matt. LED Platte. Optischer Teil: sandgestrahltes Glas oder PMMA-Opal-Diffusor mit Durchlässigkeit 85 % e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 122 RO 22 W 3000 lm WW ,2 VML 235 RO 35 W 4600 lm NW ,4 NW CW 6000 SVÍTIDLA PŘISAZENÁ A ZÁVĚSNÁ SURFACE MOUNTED LUMINAIRES ANBAU- UND PENDELLEUCHTEN 24 25

25 svítidla vestavná a přisazená pro čistá prostředí IP 54 a IP 65 interior recessed and surface mounted luminaires for clean spaces IP 54 and IP 65 Leuchten für saubere Umgebung IP 54 und IP 65 Svítidla pro čisté prostory jsou určena do sterilních místností (např. specializovaná oddělení nemocnic, stomatologie, onkologie, farmacie ), ale i v chemickém a elektrotechnickém průmyslu v krytí IP 54 a IP 65. Interior luminaires are destined for ilumination of hospitals, sterile rooms and also for use in chemical and electrotechnical industry in coverin IP 54 and IP 65. Leuchten für saubere Räume sind für Sterilräume bestimmt (spezialisierte Krankenhausabteilungen, Stomatologie, Onkologie, Pharmazie, ), aber auch für chemische oder elektrotechnische Industrie in Schutzart IP 54 und IP 65. TYP VP1 TYP PP

26 svítidla vestavná a přisazená pro čistá prostředí IP 54 a IP 65 TYP VP1 interior recessed and surface mounted luminaires for clean spaces IP 54 and IP 65 Leuchten für saubere Umgebung IP 54 und IP 65 Svítidlo je vyrobeno k montáži do všech typů podhledů a do sádrokartonu. Těleso svítidla je vyrobeno z ocelového, práškově lakovaného plechu. Součástí svítidla je opálový nebo mikroprizmatický kryt, vložený do hliníkového profilu s polyuretanovým těsněním zaručujícím krytí IP 54 a IP 65. Zdrojem je LED plate. y podhledů viz str. 58. Recessed luminaire for mounting into ceiling grids and plasterboards. Body is made of steel sheet finished with powder coat RAL Luminaire s optics made of opal or microprismatic diffuser in aluminium profile with polyurehtan sealing gasket in coverin IP 54 and IP 65. LED plate source module. e of ceilings see page 58. Leuchte ist für Montage in alle Untersichtstypen und in Gipsplatte angefertigt. Leuchtenkörper ist aus pulverbeschichtetem Stahlblech angefertigt. Den Leuchtenbestandteil bildet opal oder Mikroprisma Abdeckung, in ein Aluprofil mit Polyurethandichtung eingebracht, Schutzart IP 54 und IP 65 sichernd. LED Platte. Untersichtstypen s. Seite 58. Mikroprizmatický kryt Microprismatic diffuser Mikroprismadiffusor Opálový kryt Opal cover Opal Abdeckung e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 124 VP1 4 6 W 3600 lm ,1 VML 148 VP W 6000 lm ,1 VML 240 VP1 40 W 5100 lm WW ,5 VML 250 VP1 50 W 6400 lm NW ,5 VML 260 VP1 60 W 7300 lm NW ,5 VML 348 VP1 8 6 W 7200 lm CW ,9 VML 396 VP W lm ,9 VML 460 VP W 9000 lm ,9 Připojovací otvory LED plate LED plate LED Platte SVÍTIDLA PRO ČISTÁ PROSTŘEDÍ LUMINAIRES FOR CLEAN SPACES LEUCHTEN FÜR SAUBERE UMGEBUNG 26 27

27 svítidla vestavná a přisazená pro čistá prostředí IP 54 a IP 65 TYP PP1 interior recessed and surface mounted luminaires for clean spaces IP 54 and IP 65 Leuchten für saubere Umgebung IP 54 und IP 65 Svítidlo je vyrobeno v provedení k montáži na strop. Těleso svítidla je vyrobeno z ocelového, práškově lakovaného plechu. Součástí svítidla je mikroprizmatický nebo opálový difuzor vložený do hliníkového profilu s polyuretanovým těsněním zaručujícím krytí IP 54 a IP 65. Zdrojem je LED plate. Surface mounted lighting fittings are designed for mounting on fixed ceilings. They can also be suspended on wire or pipe pendants. Body of luminaire is made of steel sheet with powder coat RAL Luminaire s optics made of opal or microprismatic diffuser in aluminium profile with polyurehtan sealing gasket in coverin IP 54 and IP 65. LED plate source module. Leuchte ist für Deckenmontage angefertigt. Leuchtenkörper ist aus pulverbeschichtetem Stahlblech angefertigt. Den Leuchtenbestandteil bildet opal oder Mikroprisma Abdeckung, in ein Aluprofil mit Polyurethandichtung eingebracht, Schutzart IP 54 und IP 65 sichernd. LED Platte. Mikroprizmatický kryt Microprismatic diffuser Mikroprismadiffusor Opálový kryt Opal Cover Opal Abdeckung e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 124 PP1 4 6 W 3600 lm ,9 VML 148 PP W 6000 lm ,9 VML 240 PP1 40 W 5100 lm WW ,9 VML 250 PP1 50 W 6400 lm NW ,9 VML 260 PP1 60 W 7300 lm NW ,9 VML 348 PP1 8 6 W 7200 lm CW ,9 VML 396 PP W lm ,9 VML 460 PP W 9000 lm ,0 Připojovací otvory LED plate LED plate LED Platte

28

29 downlights downlights Downlights Interiérová vestavná a přisazená svítidla určená k osvětlení prodejních, kancelářských a společenských prostor, chodeb a bytů v krytí IP 20, IP 40 a IP 44. Interior fluorescent luminaires are destined for ilumination of shopping malls, office and civil premises and corridors in covering IP 20, IP 40 and IP 44. Interieur- Einbau- und Anbauleuchten für Beleuchtung von Verkaufs-, Büro- und Gemeinschaftsräumen, Gängen und Wohnungen in Schutzart IP 20, IP 40 und IP 44. TYP D1 TYP D2 TYP D3 TYP D4 TYP D5 TYP D6 TYP D7 TYP D8 TYP D TYP D11 TYP D12 TYP D

30 downlights TYP D1 downlights Downlights Svítidlo ø145 mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø145 mm. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø145 mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 50 D1 5 W 540 lm WW ,4 VML 110 D1 10 W 1080 lm NW ,4 NW CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 30 31

31 downlights TYP D2 downlights Downlights Svítidlo ø196 mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø196 mm. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø196 mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 110 D2 10 W 1080 lm WW ,7 VML 120 D2 20 W 2160 lm NW ,7 NW CW 6000

32 downlights TYP D3 downlights Downlights Svítidlo ø242 mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø242 mm. Destined for ceiling grids. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø242 mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 110 D3 10 W 1080 lm WW ,0 VML 120 D3 20 W 2160 lm NW ,0 VML 130 D3 30 W 3280 lm NW ,0 CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 32 33

33 downlights TYP D4 downlights Downlights Svítidlo je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je COB čip s reflektorem. Chlazení je provedeno pasivním chladičem. Materiál tělesa: Al lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: tvrzené čiré sklo Recessed luminaire. Destined for ceiling grids. Driver is placed separatelly and connected with luminaire. COB light source in reflector with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: tempered glass Leuchte ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. COB Chip mit Reflektor. Kühlung durch Passivkühler. Körpermaterial: lackierter Stahlgussteil, standardmässig Farbe RAL 9003 Optischer Teil: klares Hartglas Výklopný downlight Adjustable reflector Downlight kippbar COB čip COB chip COB Chip e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 115 D4 COB 15 W 1400 lm WW ,5 VML 120 D4 COB 20 W 1800 lm NW ,5 VML 130 D4 COB 30 W 2600 lm NW ,5 CW 6000

34

35 downlights TYP D5 downlights Downlights Svítidlo ø193 mm je určeno pro montáž jako přisazené. Zdrojem je COB LED chip. Materiál difuzoru: leštěný nebo matný hliníkový reflektor Materiál tělesa: lakovaný ocelový plech RAL 9003 Jiné barevné provedení dle vzorníku RAL na objednávku. COB čip COB chip COB Chip Surface mounted luminaire ø193 mm. COB light source in reflector with passive heat sink. Optic: highly polished aluminium or matt reflector Body: made of steel sheet RAL 9003 Other RAL version on request. Leuchte ø193 mm ist für Montage als Anbauleuchte bestimmt. COB LED Chip. Diffusormaterial: poliertes oder mattes Alureflektor Körpermaterial: lackierter Stahlblech RAL 9003 Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 115 D5 COB 15 W 1400 lm WW ,3 VML 120 D5 COB 20 W 1800 lm NW ,3 VML 130 D5 COB 30 W 2600 lm NW ,3 CW 6000

36 downlights TYP D6 downlights Downlights Svítidlo mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire mm. Destined for ceiling grids. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passiv-kühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 105 D6 5 W 500 lm WW ,6 VML 110 D6 10 W 1000 lm NW ,6 NW CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 36 37

37 downlights TYP D7 downlights Downlights Svítidlo mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire mm. Destined for ceiling grids. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passiv-kühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 105 D7 10 W 1080 lm WW ,0 VML 110 D7 20 W 2160 lm NW ,0 NW CW 6000

38 downlights TYP D8 downlights Downlights Svítidlo mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire mm. Destined for ceiling grids. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passiv-kühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B/C] Dimensions [A/B/C] Abmessungen [A/B/C] VML 110 D8 10 W 1080 lm WW ,3 VML 120 D8 20 W 2160 lm NW ,3 VML 130 D8 30 W 3280 lm NW ,3 CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 38 39

39 downlights TYP D9 downlights Downlights Svítidlo ø228 mm je určeno pro montáž do podhledů. Driver je umístněn samostatně a propojen kabelem. Zdrojem je COB LED chip. Chlazení je provedeno pasivním chladičem. Materiál difuzoru: leštěný nebo matný hliník s ocelovým lakovaným rámečkem a vestavným čirým sklem Recessed luminaire ø228 mm. Driver is placed separatelly and connected with luminaire. COB LED chip as a light source with passive heat sink. Diffuser made of highly polished or matt aluminium with white powdered steel trim with clear glass. Leuchte ø228 mm ist für Untersichtsmontage bestimmt. Driver ist getrennt plaziert und mit Kabel verbunden. COB LED Chip. Kühlung durch Passiv-kühler. Diffusormaterial: poliertes oder mattes Alu mit lackiertem Stahlrahmen und klarem Einbauglas COB čip COB chip COB Chip e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 115 D9 COB 15 W 1400 lm WW ,3 VML 120 D9 COB 20 W 1800 lm NW ,3 VML 130 D9 COB 30 W 2600 lm NW ,3 CW 6000

40 downlights TYP D11 downlights Downlights Svítidlo ø145 mm je určeno pro montáž do podhledů. Součástí svítidla je polyuretanové těsnění zaručující krytí IP 54. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø145 mm with polyurethen sealing gasket for IP 54. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø145 mm ist für Untersichtsmontage bestimmt. Bestandteil der Leuchte ist Polyurethandichtung mit Schutzart IP 54. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 105 D11 5 W 540 lm WW ,4 VML 110 D11 10 W 1080 lm NW ,4 NW CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 40 41

41 downlights TYP D12 downlights Downlights Svítidlo ø196 mm je určeno pro montáž do podhledů. Součástí svítidla je polyuretanové těsnění zaručující krytí IP 54. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø196 mm with polyurethen sealing gasket for IP 54. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø196 mm ist für Untersichtsmontage bestimmt. Bestandteil der Leuchte ist Polyurethandichtung mit Schutzart IP 54. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 110 D12 10 W 1080 lm WW ,7 VML 120 D12 20 W 2160 lm NW ,7 NW CW 6000

42 downlights TYP D13 downlights Downlights Svítidlo ø242 mm je určeno pro montáž do podhledů. Součástí svítidla je polyuretanové těsnění zaručující krytí IP 54. Driver je umístněn samostatně a propojen kabelem. Zdrojem je LED modul. Chlazení je provedeno pasivním chladičem. Materiál tělesa: hliníkový lakovaný odlitek, standardně v odstínu RAL 9003 Optická část: opálový plastový difuzor s propustností až 85 % Jiné barevné provedení dle vzorníku RAL na objednávku. LED modul LED module LED Modul Recessed luminaire ø242 mm with polyurethen sealing gasket for IP 54. Driver is placed separatelly and connected with luminaire. LED light source module with passive heat sink. Body: made of aluminium cast RAL 9003 Optic: opal diffuser with 85 % throughput Other RAL version on request. Leuchte ø242 mm ist für Untersichtsmontage bestimmt. Bestandteil der Leuchte ist Polyurethandichtung mit Schutzart IP 54. Driver ist getrennt plaziert und mit Kabel verbunden. LED Modul. Kühlung durch Passivkühler. Körpermaterial: lackierter Alugussteil, standardmässig Farbe RAL 9003 Optischer Teil: Opal-Kunststoffdiffusor mit Durchlässigkeit bis 85 % Andere Farbenausführung nach RAL Musterkarte auf Bestellung. e CCT [K] CRI Rozměry [A/B] Dimensions [A/B] Abmessungen [A/B] VML 110 D13 10 W 1080 lm WW ,0 VML 120 D13 20 W 2160 lm NW ,0 VML 130 D13 30 W 3280 lm NW ,0 CW 6000 DOWNLIGHTS DOWNLIGHTS DOWNLIGHTS 42 43
