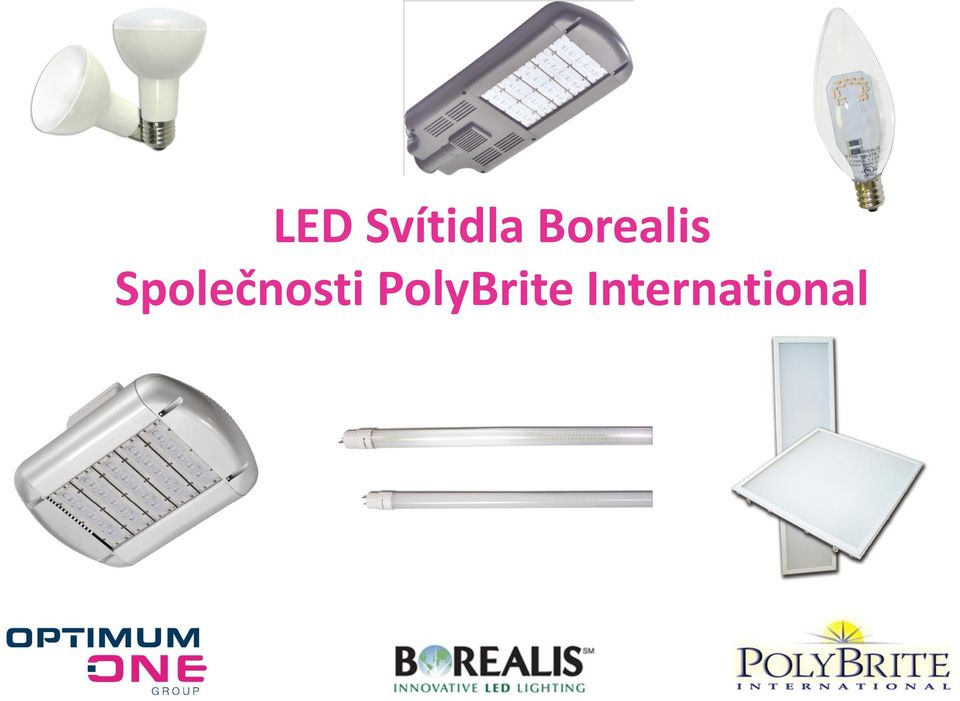

1 LED Svítidla Borealis Společnosti PolyBrite International

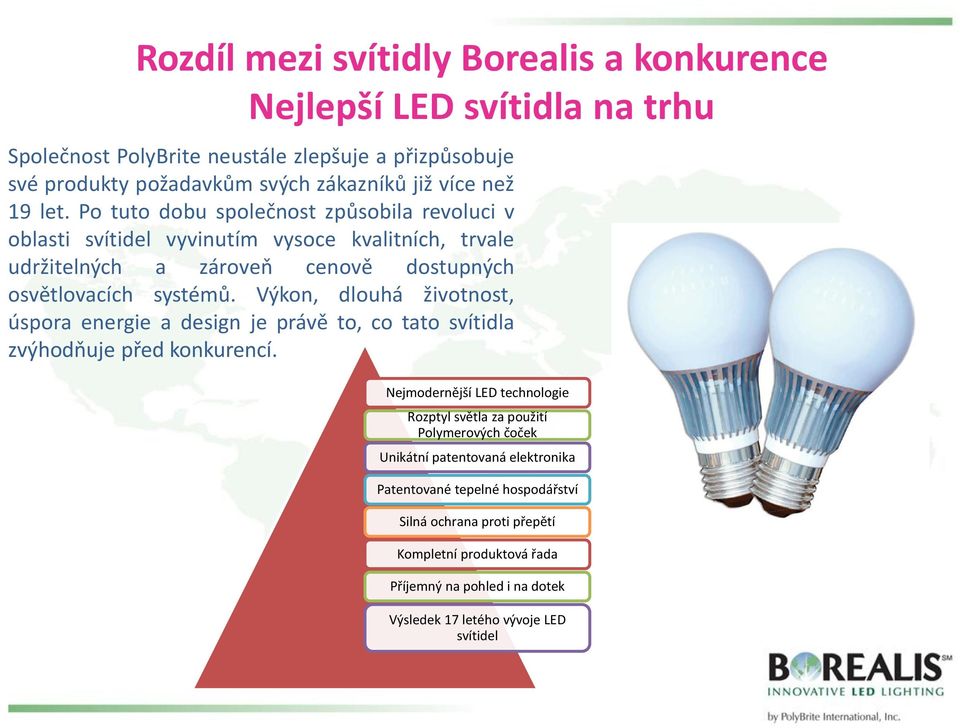

2 Rozdíl mezi svítidly Borealis a konkurence Nejlepší LED svítidla na trhu Společnost PolyBrite neustále zlepšuje a přizpůsobuje své produkty požadavkům svých zákazníků již více než 19 let. Po tuto dobu společnost způsobila revoluci v oblasti svítidel vyvinutím vysoce kvalitních, trvale udržitelných a zároveň cenově dostupných osvětlovacích systémů. Výkon, dlouhá životnost, úspora energie a design je právě to, co tato svítidla zvýhodňuje před konkurencí. Nejmodernější LED technologie Rozptyl světla za použití Polymerových čoček Unikátní patentovaná elektronika Patentované tepelné hospodářství Silná ochrana proti přepětí Kompletní produktová řada Příjemný na pohled i na dotek Výsledek 17 letého vývoje LED svítidel

3 Rozdíl mezi svítidly Borealis a konkurence Nejlepší LED svítidla na trhu Firma PolyBrite vynaložila značné finanční prostředky do talentovaných zaměstnanců, nejmodernějšího vybavení, projekčních softwarů a programů určených k analýze dat. V našem prvotřídním inovačním centru, kde jsou LED svítidla vyvíjena, je hodnocena jejich výkonnost, podstupují vizuální kontrolu, provádí se zde simulace rozložení vyzařovaného výkonu, elektrické analýzy a v neposlední řadě optické zkoušky. Jednou z nejdůležitějších vlastností LED svítidel je jejich spolehlivost. Spolehlivost svítidel PolyBrite spočívá v zachování téměř plné svítivosti po celou dobu své životnosti. Naši odborníci používají ty nejpokročilejší technologie mapování rozložení světelného záření a nástroje k analýze statistických dat s cílem zajistit dlouhodobý výkon LED svítidel a komplexních systémů. Cílem procesu vývoje našich produktů je jejich vysoká spolehlivost.

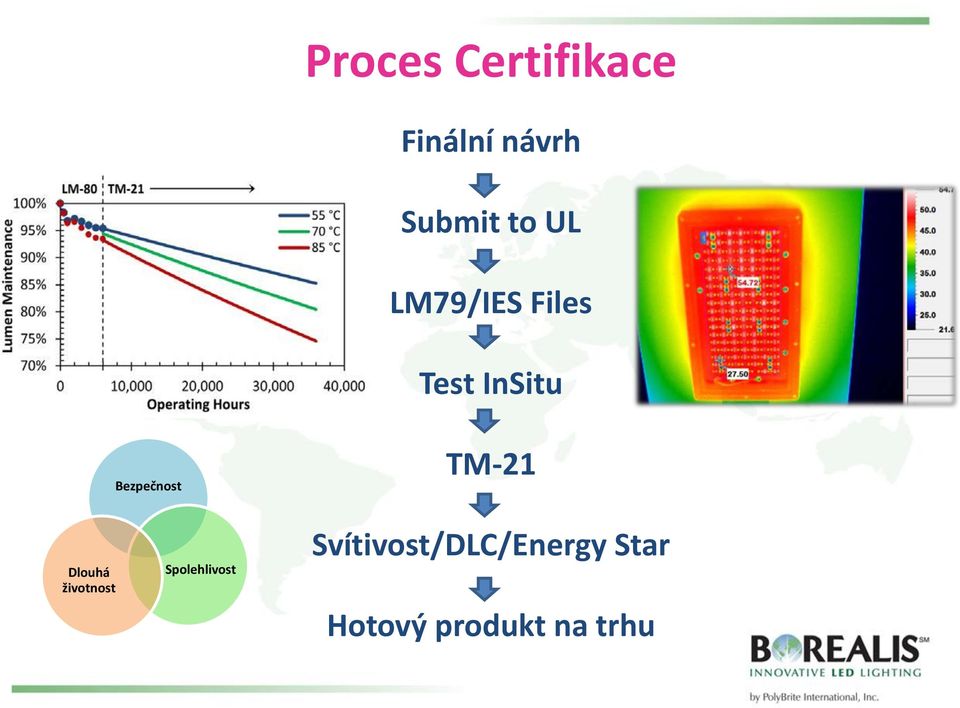

4 Proces Certifikace Finální návrh Submit to UL LM79/IES Files Test InSitu Bezpečnost TM-21 Dlouhá životnost Spolehlivost Svítivost/DLC/Energy Star Hotový produkt na trhu

5 Výkon: 2,13W Světelná účinnost: 75 Lumenů/Watt Lumeny: 160 Lumenů CCT: 2700 K CRI: 85 Patice: E12 Vyzařovací úhel: Omni-Directional Účiník: 0,94 Napětí: 120V Pracovní teplota: -20 C ~ +38 C Pracovní vlhkost: 10% ~ 70% Životnost@ L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti B10-25

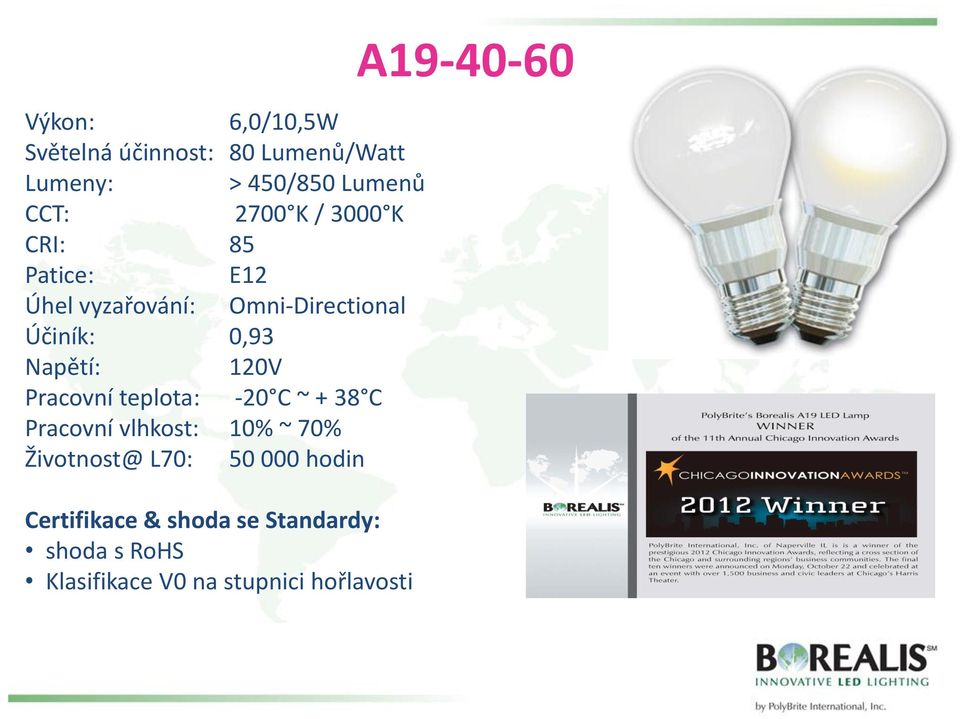

6 Výkon: 6,0/10,5W Světelná účinnost: 80 Lumenů/Watt Lumeny: > 450/850 Lumenů CCT: 2700 K / 3000 K CRI: 85 Patice: E12 Úhel vyzařování: Omni-Directional Účiník: 0,93 Napětí: 120V Pracovní teplota: -20 C ~ + 38 C Pracovní vlhkost: 10% ~ 70% Životnost@ L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti A

7 Výkon: 6W Světelná účinnost: 60 Lumeny/W Lumeny: 360 Lumenů CCT: 3000 K / 4000 K CRI: 85 Patice: E26 Úhel vyzařování: Flood Účiník: 0,93 napětí: 120V Pracovní teplota: -20 C ~ + 38 C Pracovní vlhkost: 10% ~ 70% Živostnost@ L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti R20

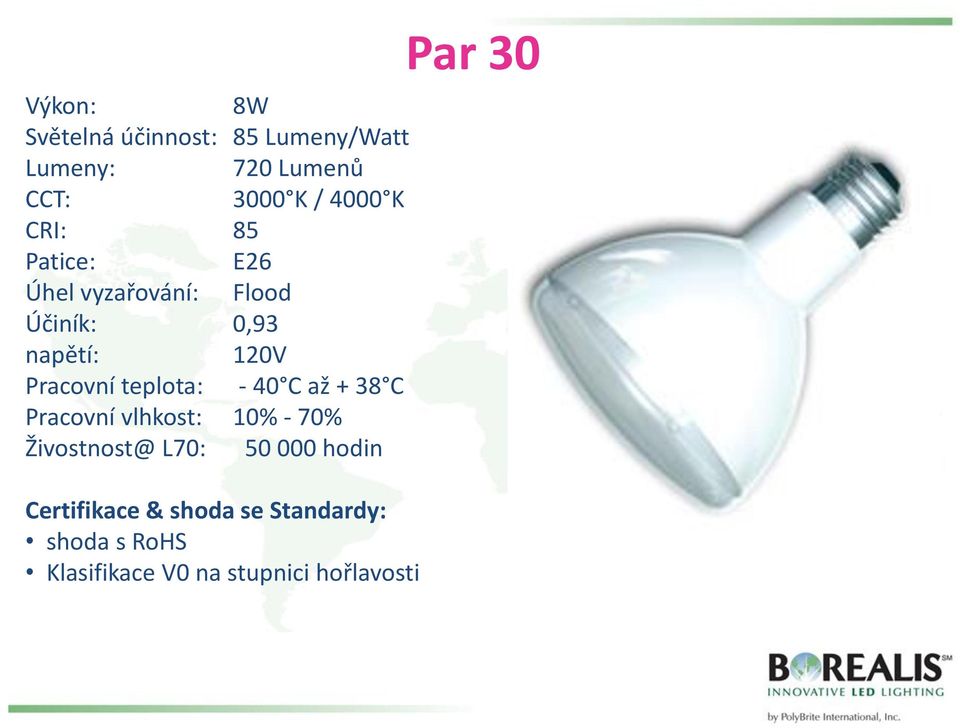

8 Výkon: 8W Světelná účinnost: 85 Lumeny/Watt Lumeny: 720 Lumenů CCT: 3000 K / 4000 K CRI: 85 Patice: E26 Úhel vyzařování: Flood Účiník: 0,93 napětí: 120V Pracovní teplota: - 40 C až + 38 C Pracovní vlhkost: 10% - 70% Živostnost@ L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti Par 30

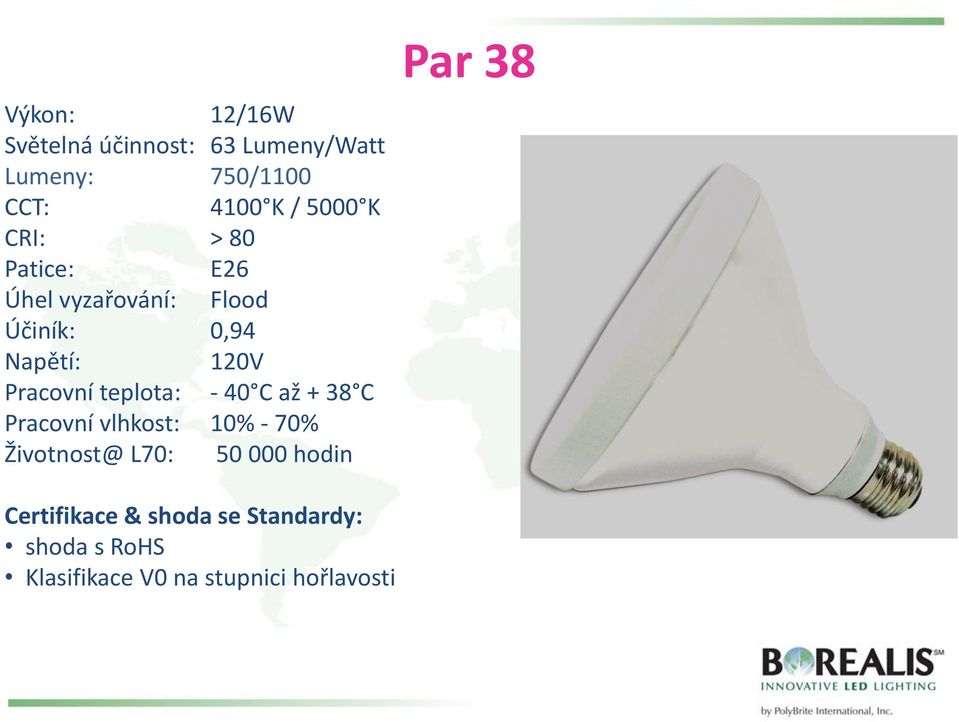

9 Výkon: 12/16W Světelná účinnost: 63 Lumeny/Watt Lumeny: 750/1100 CCT: 4100 K / 5000 K CRI: > 80 Patice: E26 Úhel vyzařování: Flood Účiník: 0,94 Napětí: 120V Pracovní teplota: - 40 C až + 38 C Pracovní vlhkost: 10% - 70% Životnost@ L70: hodin Par 38 Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti

10 Trubice T8 Borealis LED nabízí LED svítidla v tradičním fluorescenčním provedení. Díky unikátnímu designu těchto trubic jsou nerozeznatelné od tradičních zářivek. Tento produkt je vhodným řešením jak pro instalaci jednotlivého světelného zdroje, tak pro celé osvětlovací soustavy. Každá trubice je označena sériovým číslem a vedena v databázi Ochrana proti přepětí až 1000V s automatickým vypnutím 72 hodin testování ( zahoření ) každého kusu Dostupné v jakékoli délce dle přání klienta a od kusů Použitý polymer zajišťuje nejlepší rozptyl světla s minimální ztrátou Žádné UV záření, rtuť nebo další nebezpečné látky Přesná konstrukce Trubice T8 zajišťuje jednotnost barvy (3 step McAdams Ellipse) Komponenty a součástky odpovídají (překračují) normu životnosti LED life dle L70 Záruka 5 let

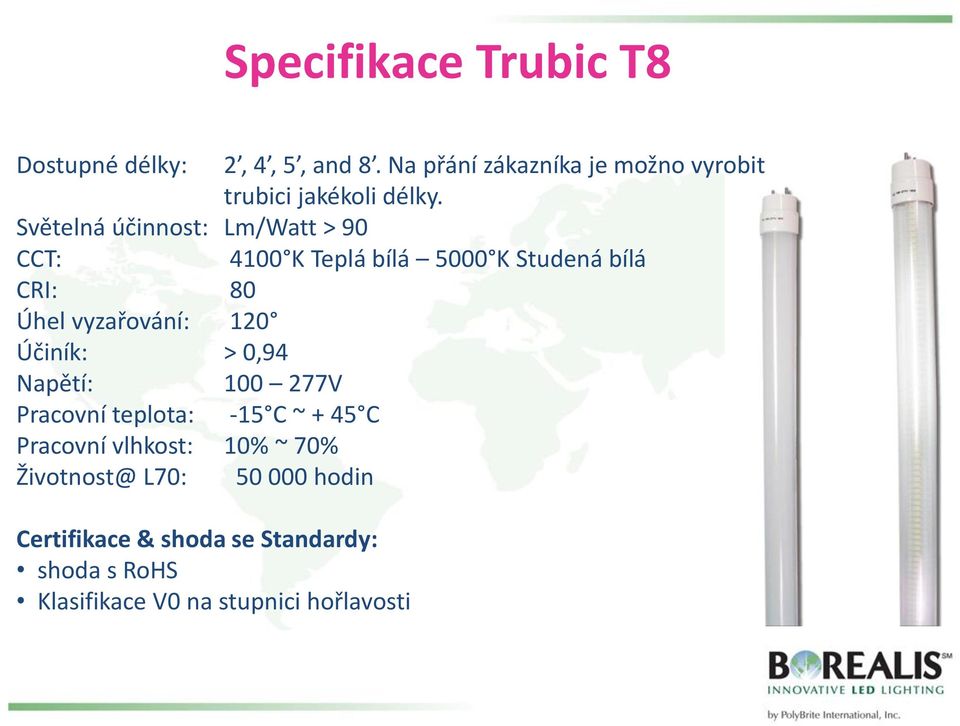

11 Specifikace Trubic T8 Dostupné délky: 2, 4, 5, and 8. Na přání zákazníka je možno vyrobit trubici jakékoli délky. Světelná účinnost: Lm/Watt > 90 CCT: 4100 K Teplá bílá 5000 K Studená bílá CRI: 80 Úhel vyzařování: 120 Účiník: > 0,94 Napětí: V Pracovní teplota: -15 C ~ + 45 C Pracovní vlhkost: 10% ~ 70% Životnost@ L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti

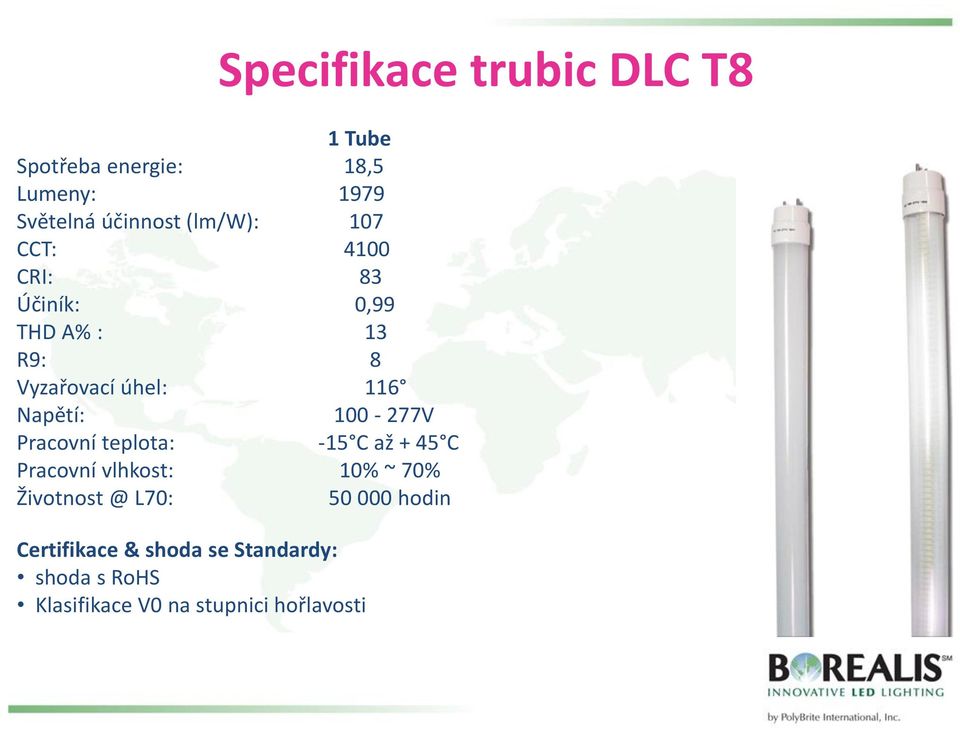

12 Specifikace trubic DLC T8 1 Tube Spotřeba energie: 18,5 Lumeny: 1979 Světelná účinnost (lm/w): 107 CCT: 4100 CRI: 83 Účiník: 0,99 THD A% : 13 R9: 8 Vyzařovací úhel: 116 Napětí: V Pracovní teplota: -15 C až + 45 C Pracovní vlhkost: 10% ~ 70% L70: hodin Certifikace & shoda se Standardy: shoda s RoHS Klasifikace V0 na stupnici hořlavosti

13 Specifikace trubic DLC T8 Kit 2 Trubice 3 Trubice 4 Trubice Spotřeba energie: 36, ,9 Lumeny: Světelná účinnost: (lm/w) 82,7 86,2 85,9 CCT: CRI: Účiník: 0,99 0,99 0,99 THD A%: R9: Úhel vyzařování: (0-180 )/( ) 99,6 / ,0 / ,3 / 91.3 Center Beam Candle Power (CD): Napětí: V V V Pracovní teplota: -15 C +45 C -15 C +45 C -15 C +45 C Pracovní vlhkost: 10%~70% 10%~70% 10%~70% Životnost@ L70: 50,000 50,000 50,000 Kritéria umístění(0-180 )/ ( ): 1.25/ / /1.28 Lumeny v zóně 0-60 : 85.55% 89.74% 90.11% Lumeny v zóně : 14.45% 10.26% 9.89% Lumeny v zóně : 0% 0% 0% Lumeny v zóně : 0% 0% 0%

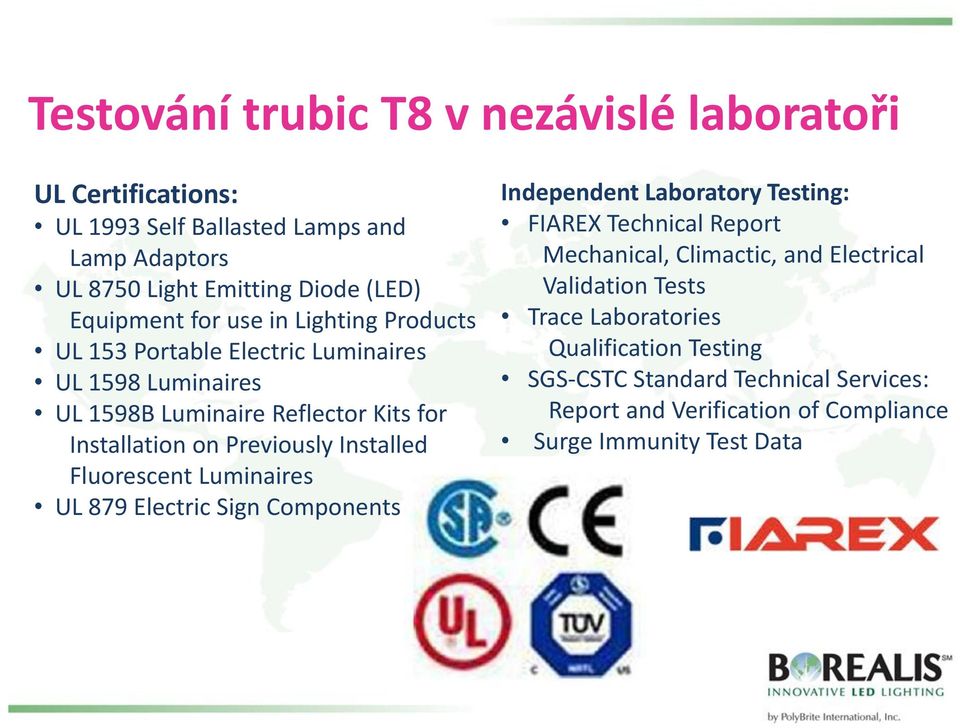

14 Testování trubic T8 v nezávislé laboratoři UL Certifications: UL 1993 Self Ballasted Lamps and Lamp Adaptors UL 8750 Light Emitting Diode (LED) Equipment for use in Lighting Products UL 153 Portable Electric Luminaires UL 1598 Luminaires UL 1598B Luminaire Reflector Kits for Installation on Previously Installed Fluorescent Luminaires UL 879 Electric Sign Components Independent Laboratory Testing: FIAREX Technical Report Mechanical, Climactic, and Electrical Validation Tests Trace Laboratories Qualification Testing SGS-CSTC Standard Technical Services: Report and Verification of Compliance Surge Immunity Test Data

15 Referenční instalace LED trubic T8 Významné instalace: CME Chicago, Lombard, and Aurora Board of Trade Mt. Sinai Hospital Jewish Federation of Metropolitan Chicago Schools O'Hare Airport - United Terminal 1 Gate B15 - Alitalia Offices Terminal 5 McDonald s - Oak Brook and Lisle Ritz Carleton - Boston Stewarts Ice Cream - East Coast Hilton Hotel - Chicago Loyola American Mattress Equinox Little Caesar's Will County Building NJ Hospital Association

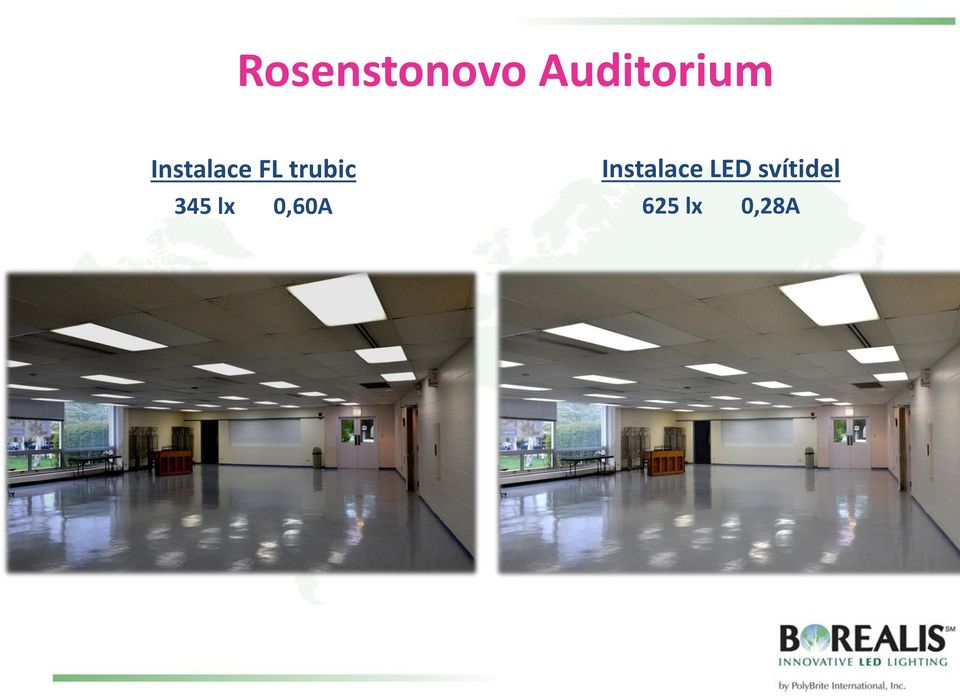

16 Rosenstonovo Auditorium Instalace FL trubic 345 lx 0,60A Instalace LED svítidel 625 lx 0,28A

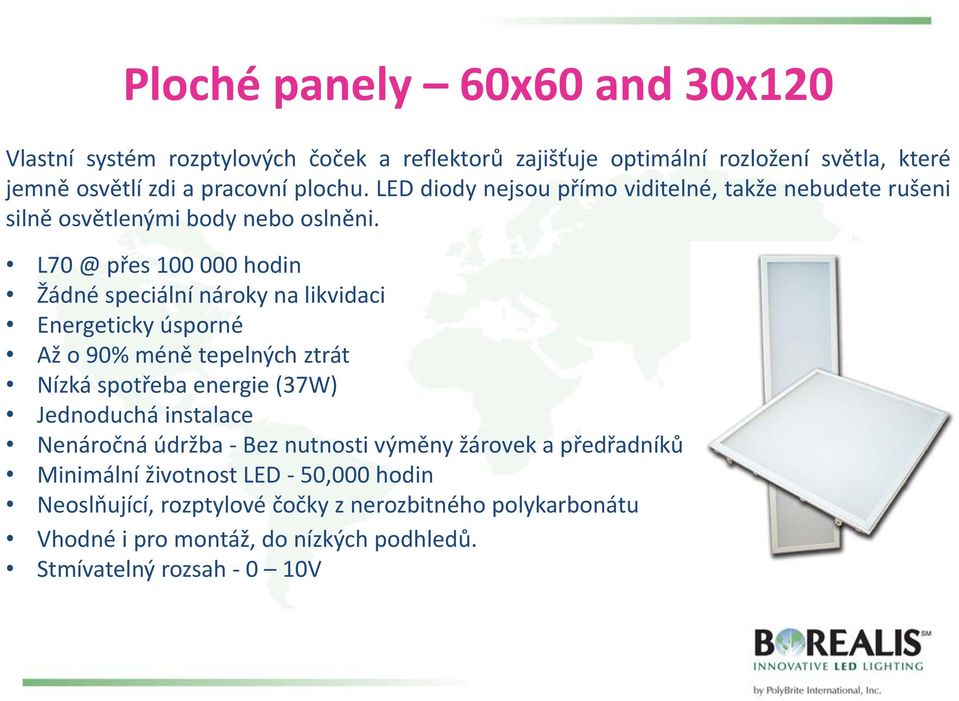

17 Ploché panely 60x60 and 30x120 Vlastní systém rozptylových čoček a reflektorů zajišťuje optimální rozložení světla, které jemně osvětlí zdi a pracovní plochu. LED diody nejsou přímo viditelné, takže nebudete rušeni silně osvětlenými body nebo oslněni. přes hodin Žádné speciální nároky na likvidaci Energeticky úsporné Až o 90% méně tepelných ztrát Nízká spotřeba energie (37W) Jednoduchá instalace Nenáročná údržba - Bez nutnosti výměny žárovek a předřadníků Minimální životnost LED - 50,000 hodin Neoslňující, rozptylové čočky z nerozbitného polykarbonátu Vhodné i pro montáž, do nízkých podhledů. Stmívatelný rozsah V

18 Specifikace plochých panelů Rozměry: 2 x 2 (600 x 600mm) 1 x 4 (300 x 1200mm) Výkon: 37 Wattů Efficacy : Teplá bílá 78 LPW Studená bílá 85 LPW CCT: 3500 K 4100 K K studená bílá CRI : 80+ Lumeny: Teplá bílá 3840 lm Studená bílá 4160 lm Napětí: V Pracovní teplota: -20 C ~ + 60 C Pracovní vlhkost: 0.9 Smývatelný rozsah: 0 10V Instalace: Standardní stropní a povrchová montáž

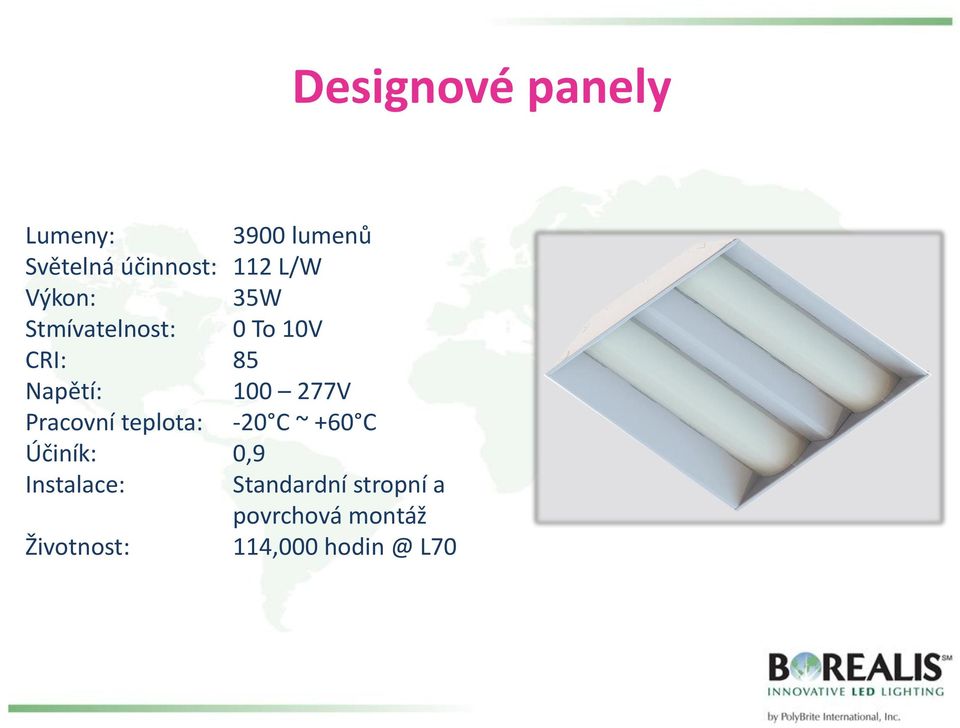

19 Designové panely Lumeny: 3900 lumenů Světelná účinnost: 112 L/W Výkon: 35W Stmívatelnost: 0 To 10V CRI: 85 Napětí: V Pracovní teplota: -20 C ~ +60 C Účiník: 0,9 Instalace: Standardní stropní a povrchová montáž Životnost: 114,000 L70

20 Posilovna Instalace FL zářivek 290Lx 0,55A Instalace LED svítidel 430Lx 0,26A

21 Významné instalace plochých panelů Významné instalace: US Cellular Field - Home of the Chicago White Sox Fiesta Lincoln Showroom - Largest Ford Dealership in Arizona NJ Hospital Association Minooka Fire Department Will County, IL Board Room JFMC - Horwich Center Macy s McDonald s - Lisle Dunkin Donuts Wheaton St. Denis Schools Lockport

22 Pouliční svítidla Díky kombinaci použitých nejmodernějších LED zdrojů, řídících technologií a optiky nabízí systémy LED svítidel ta nejlepší řešení. Použitá optika v těchto svítidlech efektivně dodává osvětlení přesně tam, kde je potřeba. Tyto technologie snižují spotřebu el. energie až o téměř 70%. Instalovaný nejmodernější tepelný management využívající inovativní tepelné chlazení zajišťuje svítidlům bezúdržbový provoz, maximální výkon a dlouhou životnost.

23 Vlastnosti pouličních svítidel Pouliční LED Osvětlení Borealis jsou energeticky úsporným řešením nenáročným na údržbu. Tato svítidla jsou vhodnou alternativou běžných HPS nebo HID pouličních svítidel. Pouliční osvětlení Borealis zajišťují ostré a přesné podání barev objektů, což zajišťuje jejich lepší viditelnost a zvyšují tak bezpečnost ve venkovním prostředí. Garance: 10 let, 50,000 hodin Úspora energie: Minimálně 60% úspory energie Modulární struktura: Led Moduly lze vyměnit jednotlivě, v případě nefunkčnosti jednoho modulu ostatní Moduly pracují nezávisle Schválený DLC Laboratorně testováno: Testováno dle standardů IES a DOE Nárazuvzdorné a odolné vibracím Instant-On: Zapíná osvětlení při pohybu (doplněné s spínacím zařízením FOTOCELL) Patentovaný TiO2 samočistící nátěr po letech provozu Bez potřeby nářadí: Design umožňuje snadný přístup k řídící jednotce bez použití nářadí Vysoká hodnota CRI: 75 CRI - lepší viditelnost Odolný: Vysoká odolnost proti otřesům a vibracím Okamžitý start: Plná svítivost okamžitě po zapnutí, žádné zpoždění při zapnutí fotobuňkou

24 Specifikace pouličního osvětlení Výkon: 40W, 60W, 80W, 100W, 120W, 160W, 200W, 250W Lumeny: ,000 Lumenů Typy čoček: Type I,II,III, IV, V Světelná účinnost: Lumeny/Watt >80 CCT: 4500 K Čirá bílá 6000 K Studená bílá CRI: 75 Účiník: > 0,99 Napětí: V IP: IP66 Pracovní teplota: -20 C ~ + 50 C Pracovní vlhkost: 10% ~ 95%

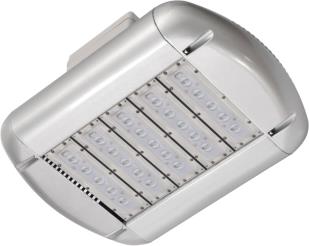

25 Vlastnosti svítidel CL série Borealis CL série LED svítidel představují úsporná řešení z hlediska údržby a spotřeby el. energie. Tato svítidla jsou vhodná pro nahrazení konvenční fluorescenčních svítidel, vysokotlakých a nízkotlakých sodíkových lamp Lepší viditelnost zajišťuje vysoké podání barev Vyzařují ostré, čiré světlo bez oslnění Možnost doplnění svítidel o pohybová čidla a ovládací prvky Možnost doplnění svítidel o foto senzor Různé druhy čoček, distribuce světla a konfigurace svítidla dle druhu účelu použití K dispozici antireflexní čočka Odolné proti rozbití, Polykarbonátové čočky Parotěsné Modulární design Dostupné od 60W do 270W, vždy s navýšením o 30W

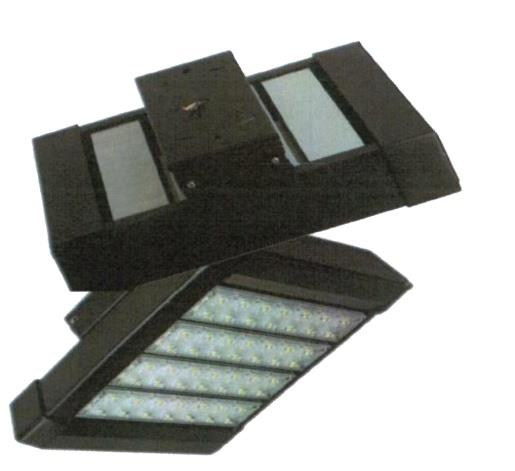

26 CL Série svítidel Možnosti montáže Stěnová montáž Stropní montáž Vodotěsná konstrukce Tyčová montáž Povrchová montáž Úhlová montáž

27

28 Garáže UIC Před Po

29 Zákaznický servis Simulace světelného záření Díky optimalizovanému rozložení svítidel došlo ke snížení jejich počtu ze 129 na 88 Snížený příkon svítidel a vyšší vyzařovací výkon 440 W vs. 183 W, 97Lx vs. 194 FC s Před Po Roční spotřeba el. energie 331,478 kwh 94,047 kwh Roční náklady na el. energii $26,850 $7,618

30 Zákaznický servis Zajišťujeme kompletní řešení založené na Simulacích a analýzy ROI. 150W - simulace 120W - simulace

31 Rozložení svítidel

32 Závěr POSKYTUJEME VÝJIMEČNOU KVALITU Jsme pyšní na vybudovanou pověst vysokého standardu a spolehlivosti našich produktů. Pokračujeme v trendu neustálého zvyšování výkonnosti a efektivity našich LED svítidel. Věnovali jsme 100% energii a know-how do vývoje LED technologií, které mění celkové vnímání osvětlení veřejností. PolyBrite je společnost orientovaná na tvorbu komplexního řešení k zajištění optimálního světelného účinku, který bude v maximální míře splňovat specifické potřeby zákazníka. Kromě nejvyšších standardů účinnosti a funkčnosti našich LED svítidel jsme se zavázali k tomu, že tyto technologie budou mít i výjimečný design. Navrhnout vždy to správné osvětlení pro konkrétní aplikaci. To je to, co děláme.
