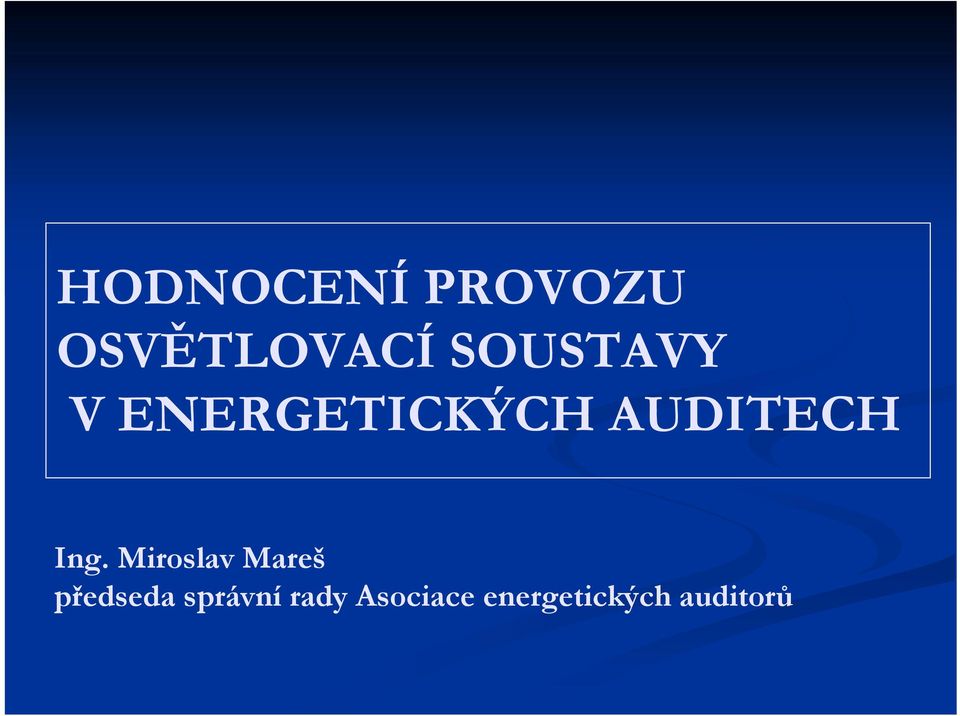

1 HODNOCENÍ PROVOZU OSVĚTLOVACÍ SOUSTAVY V ENERGETICKÝCH AUDITECH Ing. Miroslav Mareš předseda správní rady Asociace energetických auditorů

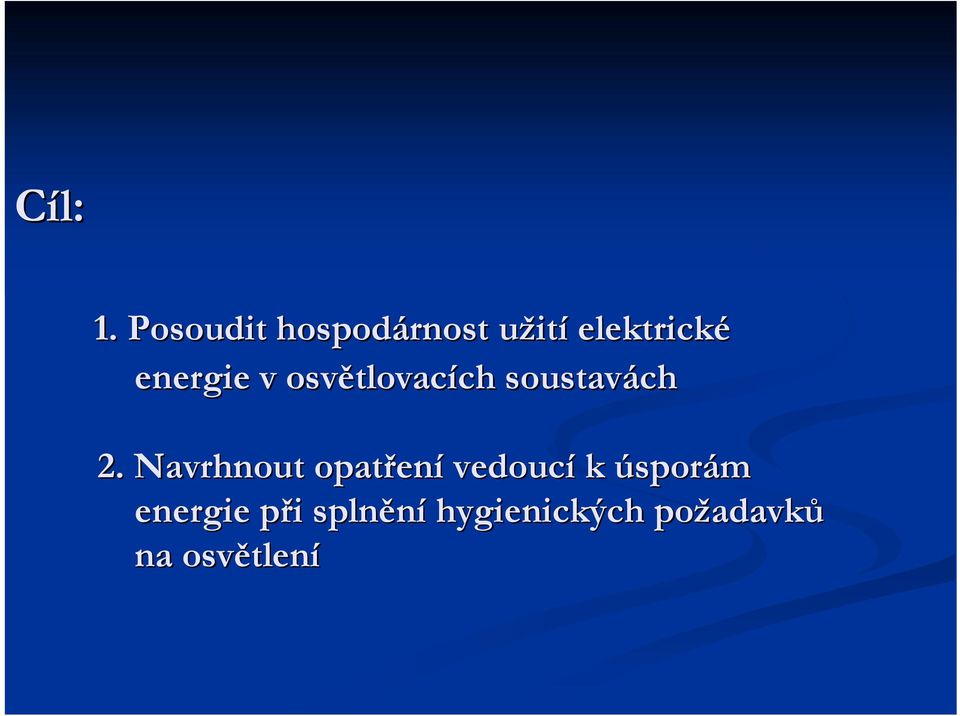

2 Cíl: 1. Posoudit hospodárnost užití elektrické energie v osvětlovacích soustavách 2. Navrhnout opatření vedoucí k úsporám energie při splnění hygienických požadavků na osvětlení

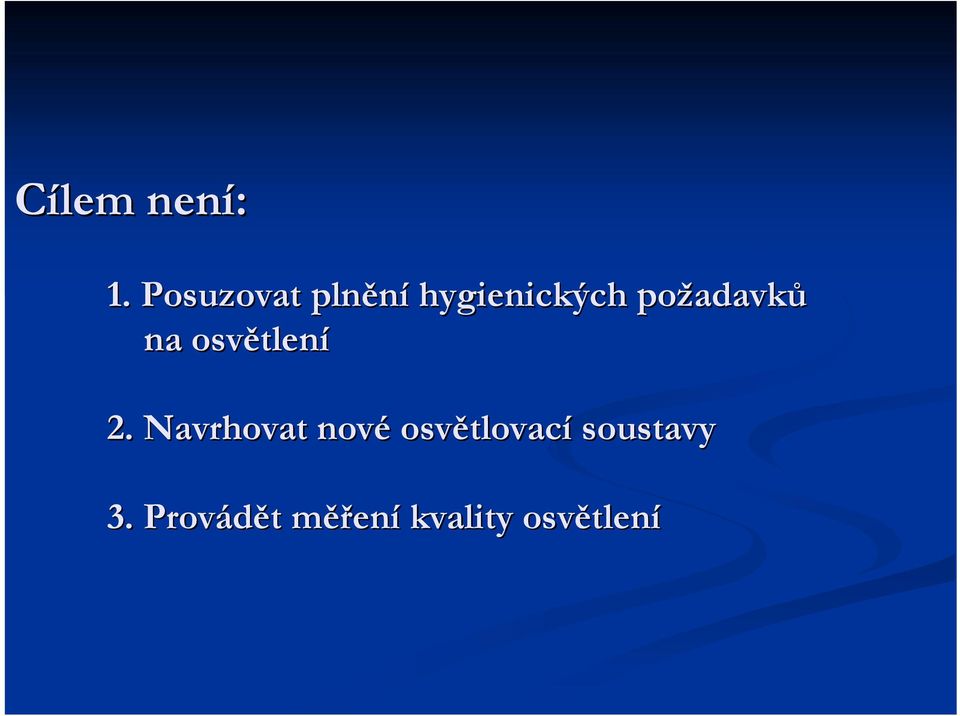

3 Cílem není: 1. Posuzovat plnění hygienických požadavků na osvětlení 2. Navrhovat nové osvětlovací soustavy 3. Provádět měření kvality osvětlení

4 Platná legislativa Zákon č. 258/2000 Sb. o ochraně veřejného zdraví Vyhl. č. 108/2001 Sb. o hygienických požadavkách na prostory a provoz škol, předškolních zařízení a některých školských zařízení Technické normy ČSN Umělé osvětlení vnitřních prostorů ČSN Sdružené osvětlení ČSN Denní osvětlení budov část 1: Zákl. požadavky ČSN Denní osvětlení budov část 4: Denní osvětlení průmyslových budov ČSN EN Umělé osvětlení vnitřních prostorů ČSN Měření osvětlení vnitřních prostorů ČSN Veřejné osvětlení ČSN Osvětlení místních komunikací ČSN EN Světlo a osvětlení

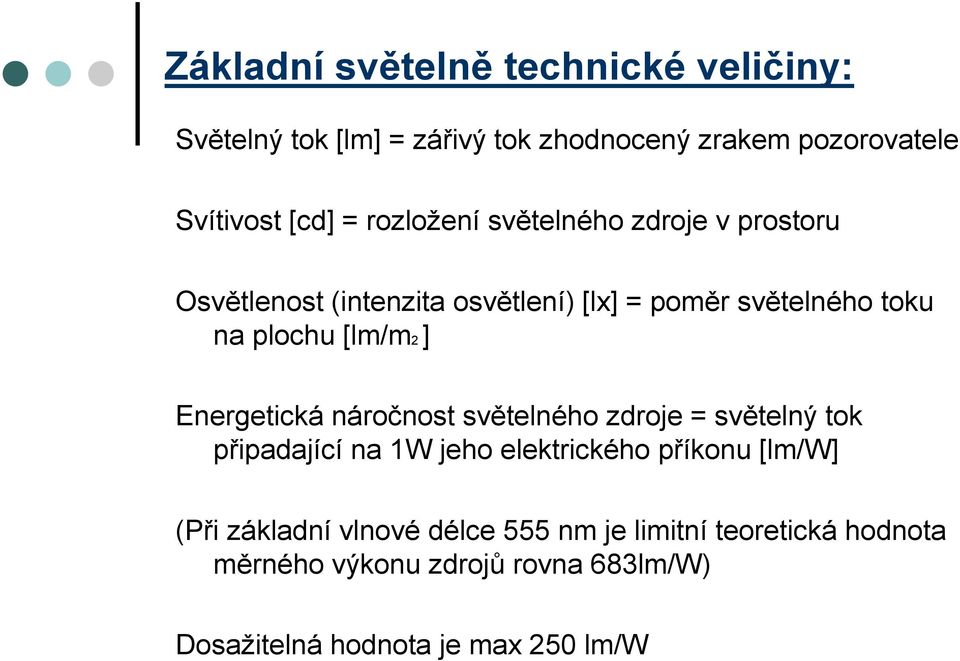

5 Základní světelně technické veličiny: Světelný tok [lm] = zářivý tok zhodnocený zrakem pozorovatele Svítivost [cd] = rozložení světelného zdroje v prostoru Osvětlenost (intenzita osvětlení) [lx] = poměr světelného toku na plochu [lm/m2 ] Energetická náročnost světelného zdroje = světelný tok připadající na 1W jeho elektrického příkonu [lm/w] (Při základní vlnové délce 555 nm je limitní teoretická hodnota měrného výkonu zdrojů rovna 683lm/W) Dosažitelná hodnota je max 250 lm/w

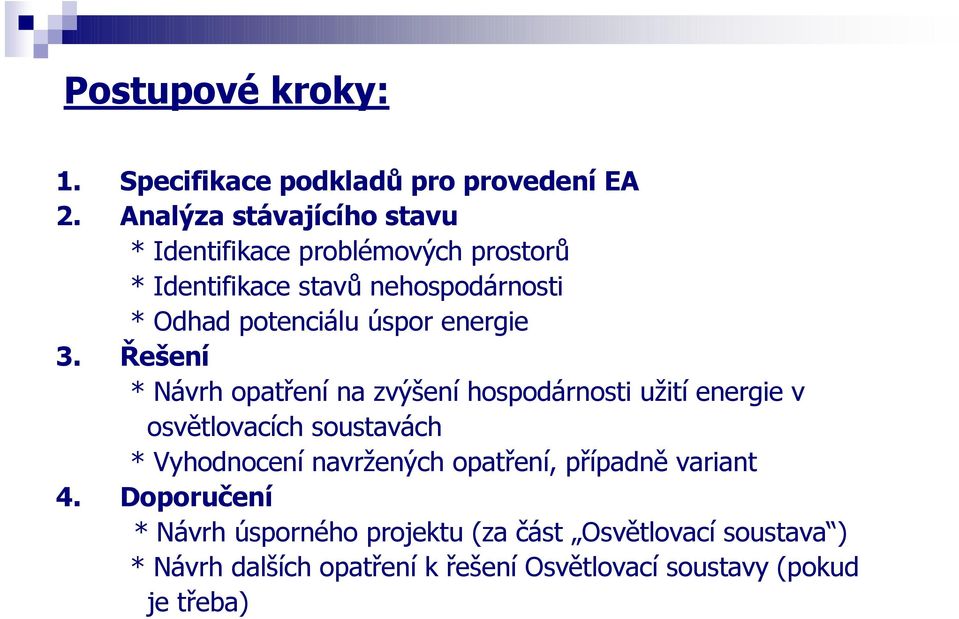

6 Postupové kroky: 1. Specifikace podkladů pro provedení EA 2. Analýza stávajícího stavu * Identifikace problémových prostorů * Identifikace stavů nehospodárnosti * Odhad potenciálu úspor energie 3. Řešení * Návrh opatření na zvýšení hospodárnosti užití energie v osvětlovacích soustavách * Vyhodnocení navržených opatření, případně variant 4. Doporučení * Návrh úsporného projektu (za část Osvětlovací soustava ) * Návrh dalších opatření k řešení Osvětlovací soustavy (pokud je třeba)

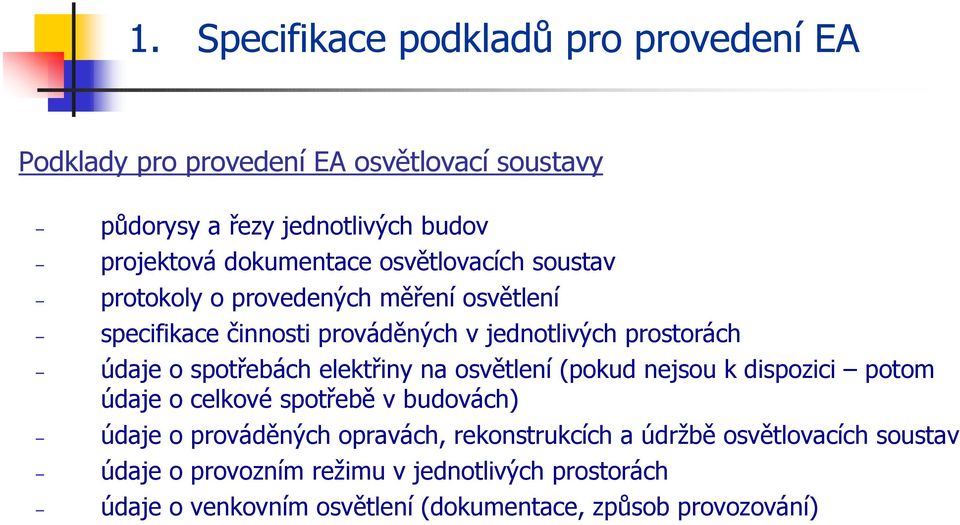

7 1. Specifikace podkladů pro provedení EA Podklady pro provedení EA osvětlovací soustavy půdorysy a řezy jednotlivých budov projektová dokumentace osvětlovacích soustav protokoly o provedených měření osvětlení specifikace činnosti prováděných v jednotlivých prostorách údaje o spotřebách elektřiny na osvětlení (pokud nejsou k dispozici potom údaje o celkové spotřebě v budovách) údaje o prováděných opravách, rekonstrukcích a údržbě osvětlovacích soustav údaje o provozním režimu v jednotlivých prostorách údaje o venkovním osvětlení (dokumentace, způsob provozování)

8 2. Analýza stávajícího stavu prohlídka osvětlovacích soustav dekompozice osvětlovacích soustav - podle druhu realizovaných činností - podle výše spotřeby energie - podle typů zdrojů osvětlení stanovení priorit v jednotlivých dekomponovaných souborech provedení analýzy kvality údržby provedení analýzy způsobu provozování osvětlovacích soustav (regulace podle venkovního osvětlení, podle místa požadavků na zrakový výkon, rozdělení na ovládací sekce, směnnost apod.) provedení výpočtu, resp. odhadu spotřeby elektřiny výpočet měrných ukazatelů

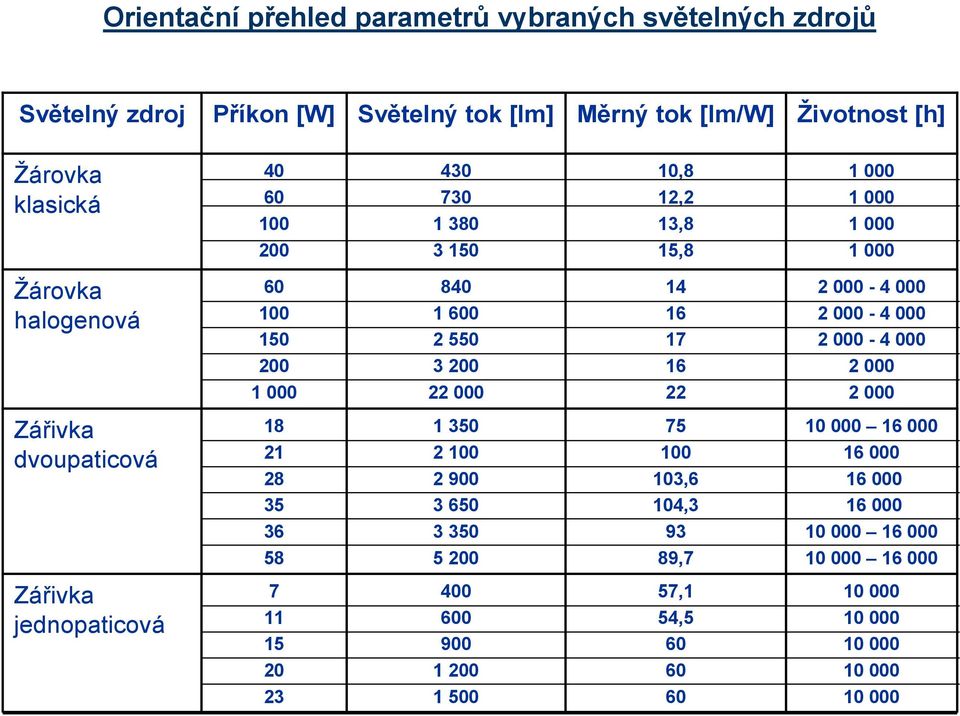

9 Orientační přehled parametrů vybraných světelných zdrojů Světelný zdroj Příkon [W] Světelný tok [lm] Měrný tok [lm/w] Životnost [h] Žárovka klasická ,8 12,2 13,8 15, Žárovka halogenová Zářivka dvoupaticová ,6 104, , Zářivka jednopaticová ,1 54,

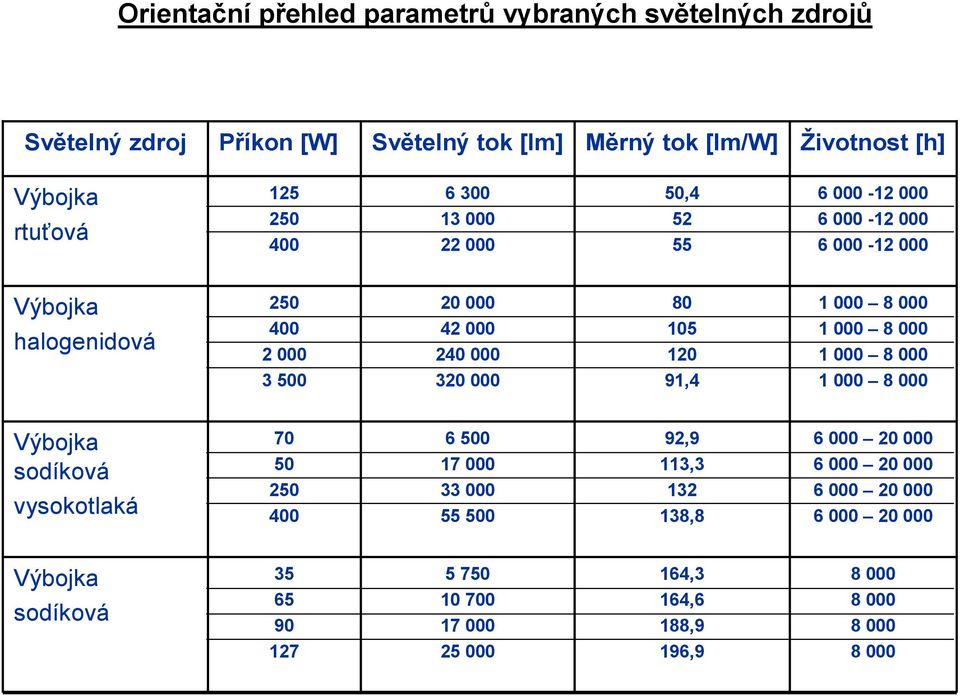

10 Orientační přehled parametrů vybraných světelných zdrojů Světelný zdroj Příkon [W] Světelný tok [lm] Měrný tok [lm/w] Životnost [h] Výbojka rtuťová , Výbojka halogenidová , Výbojka sodíková vysokotlaká ,9 113, , Výbojka sodíková ,3 164,6 188,9 196,

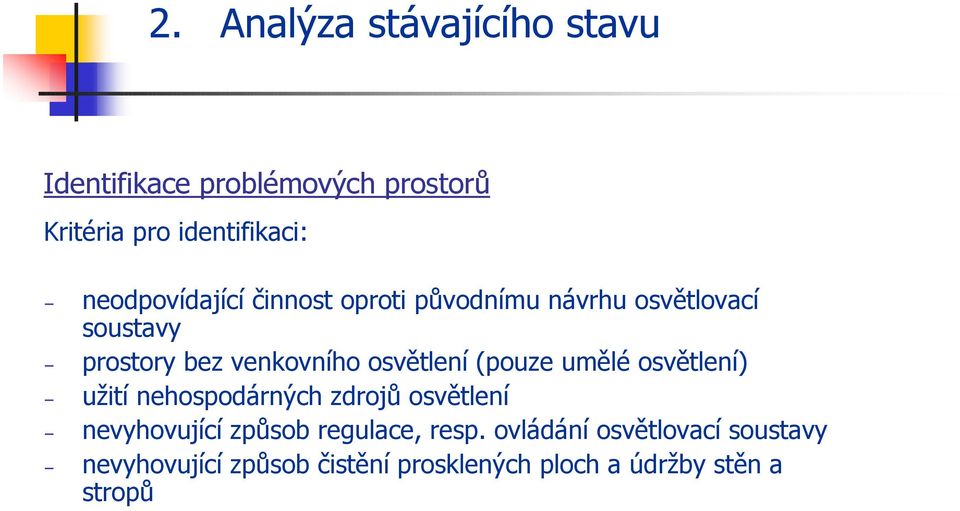

11 2. Analýza stávajícího stavu Identifikace problémových prostorů Kritéria pro identifikaci: neodpovídající činnost oproti původnímu návrhu osvětlovací soustavy prostory bez venkovního osvětlení (pouze umělé osvětlení) užití nehospodárných zdrojů osvětlení nevyhovující způsob regulace, resp. ovládání osvětlovací soustavy nevyhovující způsob čistění prosklených ploch a údržby stěn a stropů

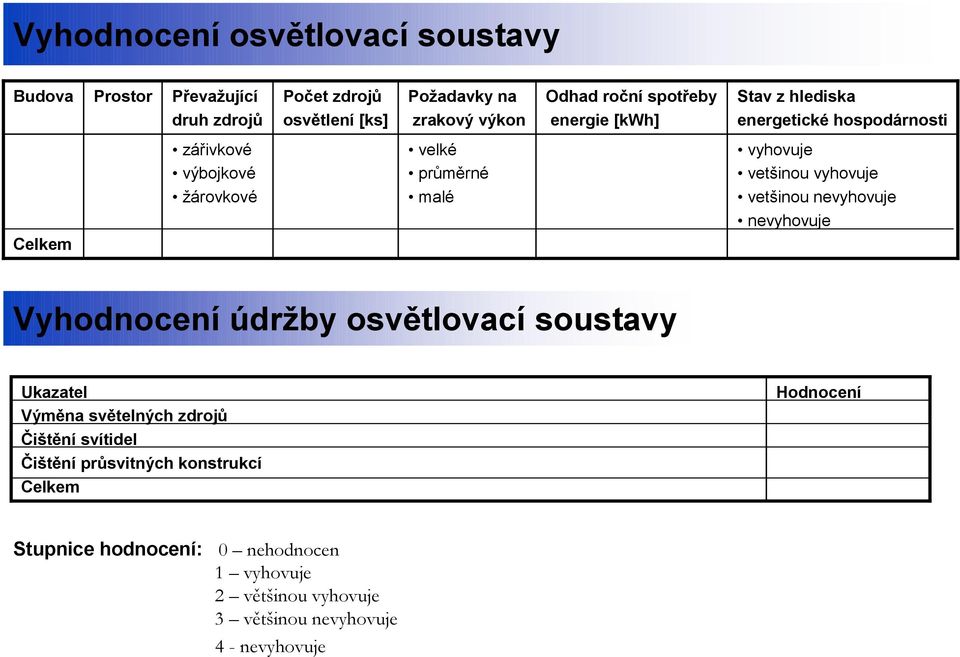

12 Vyhodnocení osvětlovací soustavy Budova Prostor Převažující druh zdrojů Počet zdrojů osvětlení [ks] Požadavky na zrakový výkon Odhad roční spotřeby energie [kwh] Stav z hlediska energetické hospodárnosti zářivkové výbojkové žárovkové velké průměrné malé vyhovuje vetšinou vyhovuje vetšinou nevyhovuje nevyhovuje Celkem Vyhodnocení údržby osvětlovací soustavy Ukazatel Výměna světelných zdrojů Čištění svítidel Čištění průsvitných konstrukcí Celkem Hodnocení Stupnice hodnocení: 0 nehodnocen 1 vyhovuje 2 většinou vyhovuje 3 většinou nevyhovuje 4 - nevyhovuje

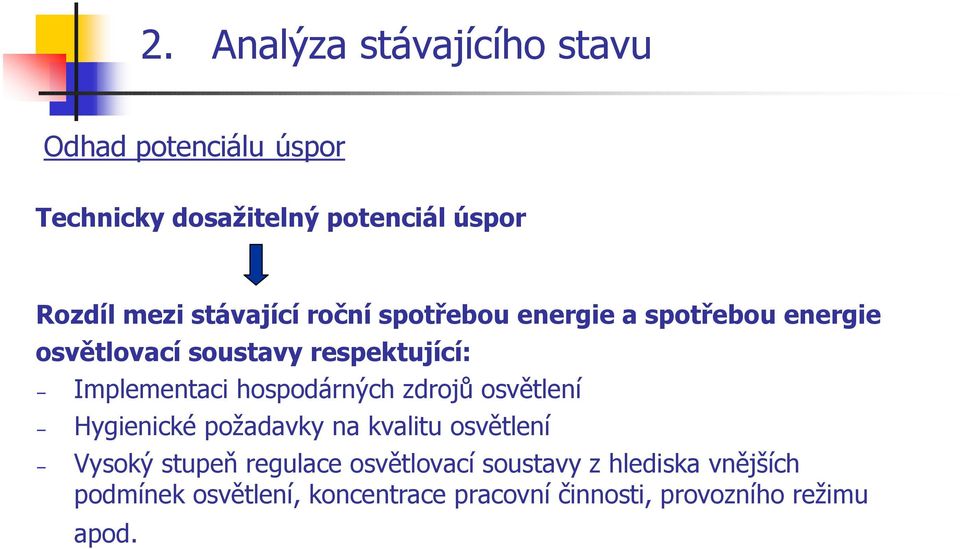

13 2. Analýza stávajícího stavu Odhad potenciálu úspor Technicky dosažitelný potenciál úspor Rozdíl mezi stávající roční spotřebou energie a spotřebou energie osvětlovací soustavy respektující: Implementaci hospodárných zdrojů osvětlení Hygienické požadavky na kvalitu osvětlení Vysoký stupeň regulace osvětlovací soustavy z hlediska vnějších podmínek osvětlení, koncentrace pracovní činnosti, provozního režimu apod.

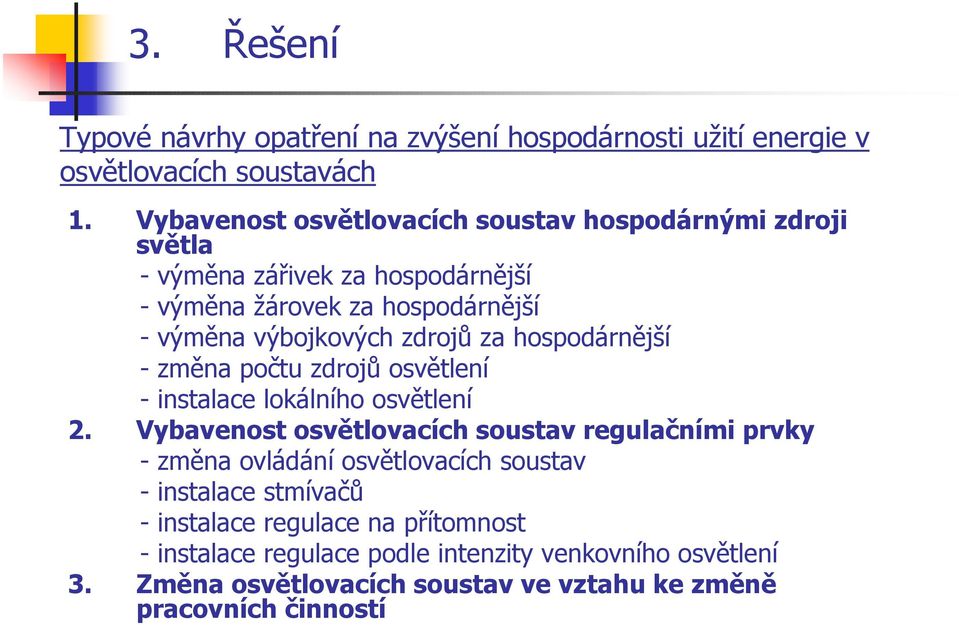

14 3. Řešení Typové návrhy opatření na zvýšení hospodárnosti užití energie v osvětlovacích soustavách 1. Vybavenost osvětlovacích soustav hospodárnými zdroji světla - výměna zářivek za hospodárnější - výměna žárovek za hospodárnější - výměna výbojkových zdrojů za hospodárnější - změna počtu zdrojů osvětlení - instalace lokálního osvětlení 2. Vybavenost osvětlovacích soustav regulačními prvky - změna ovládání osvětlovacích soustav - instalace stmívačů - instalace regulace na přítomnost - instalace regulace podle intenzity venkovního osvětlení 3. Změna osvětlovacích soustav ve vztahu ke změně pracovních činností

15 4. Doporučení výběr doporučené varianty zvýšené efektivnosti užití energie v osvětlovacích soustavách kvantifikace předpokládaných úspor energie kvantifikace investičních a provozních nákladů stanovení doby realizace navržených opatření stanovení požadovaných ukazatelů ekonomické efektivnosti

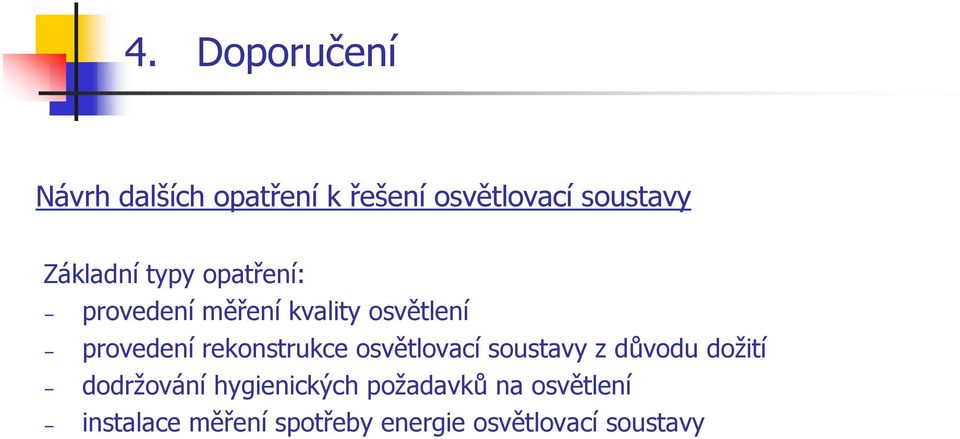

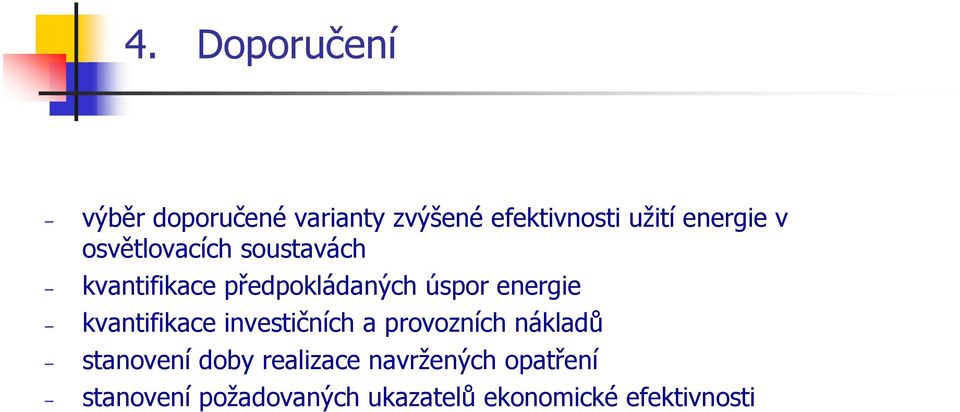

16 4. Doporučení Návrh dalších opatření k řešení osvětlovací soustavy Základní typy opatření: provedení měření kvality osvětlení provedení rekonstrukce osvětlovací soustavy z důvodu dožití dodržování hygienických požadavků na osvětlení instalace měření spotřeby energie osvětlovací soustavy
