1 NÁVODY GRUNDFOS Grundfos GO Remote Grundfos MI 202, MI 204 and MI 301 Montážní a provozní návod

2 Čeština (CZ) Čeština (CZ) Montážní a provozní návod Překlad originální anglické verze. OBSAH Strana 1. Bezpečnostní pokyny Všeobecně Označení důležitosti pokynů Kvalifikace a školení personálu Rizika při nedodržování bezpečnostních pokynů Dodržování zásad bezpečnosti práce Bezpečnostní pokyny pro provozovatele a obsluhu Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Svévolné provádění úprav na zařízení a výroba náhradních dílů Nepřípustné způsoby provozu 4 2. Symboly použité v tomto návodu 5 3. Radiofrekvenční výrobek EU 6 4. Definice a zkratky 7 5. Představení výrobku MI 202 a MI MI Podporovaná zařízení Podporované výrobky Grundfos Připojení k výrobku Grundfos Rádio - seznam Rádio - připojování IČ - připojování Signalizace komunikace s dálkovým ovládáním Vytvoření sestavy ve formátu PDF Nápověda Údržba Čištění Baterie Instalace a aktualizace softwaru 29 2

3 8. Přehled poruch Aplikace Grundfos GO v zařízení Apple ios Komunikace MI 202 a MI MI Technické údaje Likvidace výrobku 35 Čeština (CZ) 1. Bezpečnostní pokyny 1.1 Všeobecně Tyto provozní předpisy obsahují základní pokyny, které je nutno dodržovat při instalaci, provozu a údržbě čerpadla. Proto je bezpodmínečně nutné, aby se s ním před provedením montáže a uvedením zařízení do provozu seznámil příslušný odborný personál a provozovatel. Tento návod musí být v místě používání čerpadla neustále k dispozici. Přitom je nutno dbát nejen bezpečnostních pokynů uvedených v této stati všeobecných bezpečnostních předpisů, nýbrž i zvláštních bezpečnostních pokynů. které jsou uvedeny v jiných statích. 1.2 Označení důležitosti pokynů Pokyny uvedené přímo na zařízení, jako např.: šipka udávající směr otáčení, označení pro přípojky přívodu kapalin, musí být bezpodmínečně dodržovány a příslušné nápisy musí být udržovány v dokonale čitelném stavu. 1.3 Kvalifikace a školení personálu Osoby určené k montáži, údržbě a obsluze, musí být pro tyto práce řádně vyškoleny a musí mít odpovídající kvalifikaci. Rozsah zodpovědnosti, oprávněnosti a kontrolní činnosti personálu musí přesně určit provozovatel. 1.4 Rizika při nedodržování bezpečnostních pokynů Nedbání bezpečnostních pokynů může mít za následek ohrožení osob, životního prostředí a vlastního zařízení. Nerespektování bezpečnostních pokynů může také vést i k zániku nároků na garanční opravu. Konkrétně může zanedbání bezpečnostních pokynů vést například k nebezpečí: selhání důležitých funkcí zařízení, nedosahování žádoucích výsledků při předepsaných způsobech provádění údržby, 3

4 Čeština (CZ) ohrožení osob elektrickými a mechanickými vlivy. 1.5 Dodržování zásad bezpečnosti práce Je nutno dodržovat bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, existující národní předpisy týkající se bezpečnosti práce arovněž interní pracovní, provozní a bezpečnostní předpisy provozovatele. 1.6 Bezpečnostní pokyny pro provozovatele a obsluhu Při provozu zařízení nesmějí být odstraňovány ochranné kryty pohybujících se částí. Je nutno vyloučit ohrožení elektrickým proudem (podrobnosti viz příslušné normy a předpisy). 1.7 Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Provozovatel se musí postarat o to, aby veškeré opravy, inspekční a montážní práce byly provedeny autorizovanými a kvalifikovanými odborníky, kteří jsou dostatečně informováni na základě podrobného studia tohoto montážního a provozního návodu. Zásadně se všechny práce na zařízení provádějí jen tehdy, je-li mimo provoz. Bezpodmínečně musí být dodržen postup k odstavení zařízení z provozu, popsaný v tomto montážním a provozním návodu. Bezprostředně po ukončení prací musí být provedena všechna bezpečnostní opatření. Ochranná zařízení musí být znovu uvedena do původního funkčního stavu. 1.8 Svévolné provádění úprav na zařízení a výroba náhradních dílů Provádění přestavby a změn konstrukce na čerpadle je přípustné pouze po předchozí konzultaci s výrobcem. Pro bezpečný provoz doporučujeme používat originální náhradní díly a výrobcem autorizované příslušenství. Použití jiných dílů a částí může mít za následek zánik zodpovědnosti za škody z toho vyplývající. 1.9 Nepřípustné způsoby provozu Bezpečnost provozu dodávaných zařízení je zaručena pouze tehdy, jsou-li provozována v souladu s podmínkami uvedenými v tomto montážním a provozním návodu. Mezní hodnoty, uvedené v technických údajích, nesmějí být v žádném případě překročeny. 4

5 2. Symboly použité v tomto návodu Varování Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Čeština (CZ) Pozor Pokyn Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. 3. Radiofrekvenční výrobek Pokyn Tento výrobek musí být použit tak, jak je popsáno vinstalačních a provozních předpisech, a nesmí být umístěn nebo využit ve spojení s jinou anténou nebo vysílačem. Varování Tento výrobek neprovozujte blízko lékařských zařízení. Platí to také pro osobní zdravotní pomůcky, jako jsou přístroje pro nedoslýchavé a srdeční stimulátory. 5

6 Čeština (CZ) 3.1 EU Grundfos MI 202 a MI třída zařízení 1 Radiová část tohoto výrobku je zařízení třídy 1 a může být používáno kdekoli v členských státech EU bez omezení. Účel použití Tento výrobek je určen pro dálkové ovládání výrobků Grundfos. Grundfos MI třída zařízení 2 BE BG CZ DK DE EE IE EL ES FR IT CY LV LT LU HU MT NL AT PL PT RO SI SL FI SE UK IS LI NO CH Radiová část tohoto výrobku je zařízení třídy 2 a omezení k jeho použití se vztahují v rámci členských států EU. Rádiová část tohoto výrobku může být provozována v EU bez vnitřních omezení, ale nelze ji provozovat mimo Francii v celé skupině až do odvolání. Účel použití Tento výrobek je určen pro dálkové ovládání výrobků Grundfos. 6

7 4. Definice a zkratky Popis IR Infračervený SAR Specifická míra absorpce BT Bluetooth Rádio Radiová komunikace Čeština (CZ) 7

8 Čeština (CZ) 5. Představení výrobku Aplikace Grundfos GO se používá k navázání bezdrátového spojení s výrobky Grundfos. Je dostupná na Apple App Storu a Google Play. Aplikace Grundfos GO musí být použita ve spojení s jedním z těchto zařízení MI (mobile interface - mobilní rozhraní): Grundfos MI 202 Grundfos MI 204 Grundfos MI 301. Mobilní rozhraní jsou moduly se zabudovaným infračerveným systémem a radiovou komunikací. Pokyn Výrobek Grundfos musí podporovat buď IČ komunikaci, nebo radiovou komunikaci. Viz kapitola 5.4 Podporované výrobky Grundfos. 8

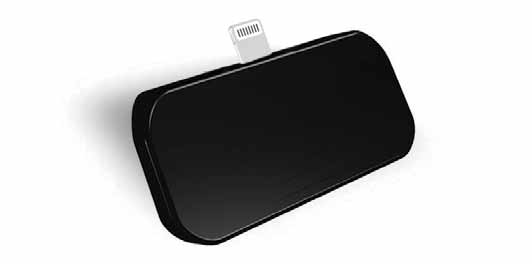

9 5.1 MI 202 a MI 204 MI 202 a MI 204 jsou přídavné moduly pro zařízení Apple. Pro Apple ipod touch 4 a iphone 4 a 4S použijte MI 202. Pro produkty Apple s konektorem Lightning, např. iphone 5 a iphone 6, použijte MI 204. Čeština (CZ) Pokyn "Made for ipod, iphone" znamená, že elektronické příslušenství bylo navrženo k připojení speciálně k zařízení ipod nebo iphone a bylo certifikováno vývojáři ke splnění funkčních požadavků společnosti Apple. Společnost Apple není zodpovědná za provoz tohoto zařízení nebo jeho soulad s bezpečnostními a kontrolními standardy. Mějte na paměti, že použití tohoto příslušenství s ipodem má vliv na bezdrátový výkon. Postup Připojte opatrně MI 202/204 k zástrčce zařízení Apple. Ujistěte se, že se tak děje ve správném úhlu a že MI 202/204 je kompletně připojeno k zařízení Apple. MI 202/204 může být snadno vyjmuto ze zařízení Apple, pokud je nepoužíváte; stačí je opatrně vytáhnout. Rozsah dodávky Grundfos MI 202/204 rychlý průvodce nabíjecí kabel. MI 202 MI 204 TM TM Obr. 1 MI 202 a MI 204 9

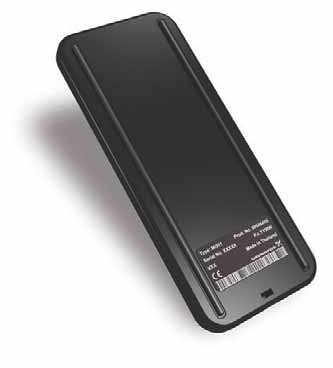

10 Čeština (CZ) 5.2 MI 301 MI 301 je modul, který lze prostřednictvím Bluetooth připojit k chytrému zařízení se systémem Android nebo ios. MI 301 má nabíjecí baterie Li-ion a musí být nabíjen zvlášť. Pokyn "Made for ipod, iphone" znamená, že elektronické příslušenství bylo navrženo k připojení speciálně k zařízení ipod nebo iphone a bylo certifikováno vývojáři ke splnění funkčních požadavků společnosti Apple. Společnost Apple není zodpovědná za provoz tohoto zařízení nebo jeho soulad s bezpečnostními a kontrolními standardy. Mějte na paměti, že použití tohoto příslušenství s ipodem má vliv na bezdrátový výkon. Rozsah dodávky Grundfos MI 301 nabíječka baterie (volitelná) rychlý průvodce. TM Obr. 2 MI

11 Připojení přes Bluetooth MI 301 je spárován s chytrým zařízením se systémem Android za použití připojení Bluetooth. Postupujte podle pokynů ke spárování zařízení níže. Pokyn Některá chytrá zařízení mohou při připojování k MI 301 vyžadovat PIN kód. Ignorujte to, protože žádný kód není potřeba Chytrá zařízení se systémem Android 1. Ujistěte se, že zařízení se systémem Android a MI 301 jsou plně nabité a nejsou od sebe vzdáleny více než jeden metr. 2. Zapněte MI 301 stiskem jeho tlačítka napájení. Kontrolka bude blikat každých pět sekund a ukazovat, že MI 301 je nabitý a připravený. 3. Zapněte aplikaci Grundfos GO na chytrém zařízení. Stiskněte tlačítko [Seznam] nebo [Připojit]. Bluetooth v chytrém zařízení se automaticky aktivuje a zeptá se, zda chcete spárovat s MI 301. Pro spárování stiskněte [OK]. Čeština (CZ) Pokyn Po stisknutí tlačítka [Seznam] se může zobrazit dialogové okno "Není připojen žádný Grundfos MI 301". Počkejte několik sekund na začátek párování, dialogové okno se automaticky zavře. 4. Je-li konkrétní zařízení MI 301 použito se zařízením se systémem Android, zařízení se automaticky vzájemně připojí, pokud je spuštěna aplikace a MI 301 je zapnuto a v dosahu Bluetooth. Párování lze také provést z hlavní nabídky. Vyberte možnosti "Nastavení" > "Vzdálené" > "Spárovat s MI". 11

12 Čeština (CZ) Chytrá zařízení se systémem ios 1. Ujistěte se, že zařízení se systémem ios a MI 301 jsou plně nabitá a nejsou od sebe vzdáleny více než jeden metr. 2. Zapněte MI 301 stiskem jeho tlačítka napájení. Kontrolka bude blikat každých pět sekund a ukazovat, že MI 301 je nabitý a připravený. 3. Zapněte Bluetooth v zařízení Apple. V seznamu dostupných zařízení vyhledejte MI 301 a zařízení spárujte. 4. Zapněte aplikaci Grundfos GO na chytrém zařízení. V dolní části displeje se zobrazí zpráva "Mobilní rozhraní připojeno". Zelená signálka ukazuje stav MI 301. Signálka Bliká každých pět sekund.... Bliká každou sekundu.... Stále svítí Popis MI 301 je zapnuto a připraveno k použití. Baterie potřebuje nabít. Baterie se nabíjí. 12

13 5.3 Podporovaná zařízení Pokyn Chytrá zařízení uvedená níže byla testována a podporují aplikaci Grundfos GO. Typ Model MI 202 MI 204 MI 301 Apple Asus Google HTC Motorola Samsung Sony ipod touch 4G ipod touch 5G iphone 4, 4S iphone 5, 5S, 5C iphone 6, 6 Plus ipad, ipad Mini Nexus 7 Transformer TF101 Transformer TF300 Galaxy Nexus Nexus 4 Nexus 10 Desire S One S Sensation Xoom2 Moto X (XT1053) Galaxy S II Galaxy S III Galaxy tab 2 7,0 Xperia Arc Xperia Arc S Xperia Tipo Xperia V Čeština (CZ) Poznámka: Podobná zařízení se systémem Android a ios mohou pracovat také, ale nebyla společností Grundfos testována. 13

14 Čeština (CZ) 5.4 Podporované výrobky Grundfos Najděte správný typ pro komunikaci v níže uvedeném seznamu a viz část 6.1 Rádio - seznam, 6.2 Rádio - připojování nebo 6.3 IČ - připojování pro navázání spojení. Komunikace Výrobek IČ Rádio Oběhové čerpadlo MAGNA3 Oběhová čerpadla UPE a MAGNA Vícestupňová čerpadla CME, CHIE, MTRE * Vícestupňová čerpadla CRE, CRNE, CRIE * Jednostupňová čerpadla TPE * Jednostupňová čerpadla NBE, NKE * Motorová ochrana MP 204 Automatická tlaková stanice Grundfos Hydro * Multi-E Kanalizační síť Grundfos AUTO ADAPT ** Modul IO 351 Ochrana motoru CU 3 Řídicí jednotky CU 300, 301 CIU 273 SQFlex Vyhrazené ovládání regulátoru odpadních vod ** CU 362 * Pouze motory MGE, model H nebo novější. ** Pouze s přídavným modulem CIM

15 6. Připojení k výrobku Grundfos Pomocí funkce "Připojování" v nabídce "Remote" se můžete připojit k výrobku Grundfos. 5 Čeština (CZ) TM Obr. 3 Připojení k výrobku Grundfos Úkon Pol. Více informací Zkontrolujte, zda bylo připojeno mobilní rozhraní. Vyberte upřednostňovaný způsob připojení: Rádio - seznam: Vyhledání výrobků Grundfos s podporou rádiového spojení vrozsahu. Rádio - připojování: Připojení přímo ke konkrétnímu výrobku Grundfos prostřednictvím radiového signálu. IR - připojování: Připojení přímo ke konkrétnímu výrobku Grundfos prostřednictvím infračerveného signálu Přehled poruch Rádio - seznam Rádio - připojování IČ - připojování 15

16 Čeština (CZ) Úkon Pol. Více informací Stisknutím nebo potažením otevřete či zavřete nabídku. Stisknutím tlačítka [Help] zobrazíte nápovědu na obrazovce Vytvoření sestavy ve formátu PDF 6.1 Rádio - seznam "Rádio - připojování" a "Rádio - seznam" jsou způsoby radiové komunikace mezi Grundfos GO a výrobkem Grundfos. Viz také kapitola 6.2 Rádio - připojování. Informace o tom, zda je výrobek Grundfos podporován, naleznete v kapitole 5.4 Podporované výrobky Grundfos. Metodu "Rádio - seznam" použijte pro výrobky s obtížným fyzickým přístupem nebo k rychlému přehledu stavu. Při prvním připojení k výrobku Grundfos musíte výrobek odemknout. Ikona zámku ukazuje, zda je výrobek odemčený, nebo zamčený. Výrobek Grundfos je uzamčený. Výrobek Grundfos je odemčený. Pro odemknutí výrobku a připojení k němu postupujte následovně: Krok Popis Displej 1 Stiskněte tlačítko [Seznam]. 16

17 Krok Popis Displej Čeština (CZ) 2 Budou uvedeny všechny výrobky v radiovém rozsahu. Vyhledání všech výrobků může trvat nějakou dobu. 3 Na seznamu je uveden název výrobku, stav čerpadla, síla signálu a to, zda je výrobek uzamčený, nebo odemčený. 4 Pomocí příkazu mrknutí identifikujte vybraný výrobek. Po stisknutí tlačítka bude na výrobku blikat signálka. Viz kapitola 6.4 Signalizace komunikace s dálkovým ovládáním. Opakovaným stisknutím tlačítka příkaz zastavíte. 17

18 Čeština (CZ) Krok Popis Displej 5 Stisknutím názvu výrobku se k výrobku připojíte. 6 Je-li výrobek uzamčený, stiskněte tlačítko [OK] nebo tlačítko vyhrazené pro připojení na výrobku. 7 Spojení bylo navázáno a Grundfos GO ukazuje ovládací panel výrobku. 18

19 Krok Popis Displej Čeština (CZ) 8 Stisknutím tlačítka [Disconnect] opustíte výrobek a připojíte se k jinému. 19

20 Čeština (CZ) 6.2 Rádio - připojování "Rádio - připojování" a "Rádio - seznam" jsou způsoby radiové komunikace mezi Grundfos GO a výrobkem Grundfos. Viz také kapitola 6.1 Rádio - seznam. Informace o tom, zda váš výrobek Grundfos podporuje radiovou komunikaci, naleznete v kapitole 5.4 Podporované výrobky Grundfos. Metodu "Rádio - připojování" můžete použít k rychlému a přímému přístupu k výrobku. Pro navázání spojení následuj tento postup: Krok Popis Displej 1 Stiskněte tlačítko [Connect] vedle položky "Rádio". 2 Indikátor uprostřed kontrolky Grundfos Eye bliká na všech podporovaných výrobcích v dosahu. Na výrobku, ke kterému se chcete připojit, stiskněte tlačítko [OK] nebo tlačítko vyhrazené pro připojení. 20

21 Krok Popis Displej Čeština (CZ) 3 Spojení bylo navázáno a Grundfos GO ukazuje ovládací panel výrobku. 4 Stisknutím tlačítka [Disconnect] opustíte výrobek a připojíte se k jinému. 21

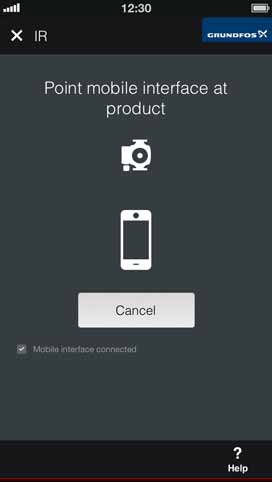

22 Čeština (CZ) 6.3 IČ - připojování "IČ - připojování" je metoda komunikace s výrobkem Grundfos prostřednictvím infračerveného signálu. Krok Popis Displej 1 Při použití aplikace Grundfos GO s MI 202 nebo MI 204 otočte zařízení MI o 180 a nasměrujte hardwarový klíč na výrobek. 2 Stiskněte tlačítko [Connect] vedle položky "IČ". 3 Zařízení MI se připojí k výrobku Grundfos pomocí IČ. 22

23 Krok Popis Displej Čeština (CZ) 4 Nahrávání dat. Zařízení MI držte stabilně, dokud nebudou načteny všechny údaje. Při komunikaci výrobku pomocí IČ kontrolka na výrobku bliká. 5 Spojení bylo navázáno a Grundfos GO ukazuje ovládací panel výrobku. Viz kapitola 6.4 Signalizace komunikace s dálkovým ovládáním. 6 Stisknutím tlačítka [Disconnect] opustíte výrobek a připojíte se k jinému. 23

24 Čeština (CZ) 6.4 Signalizace komunikace s dálkovým ovládáním Středová signálka v kontrolce Grundfos Eye značí komunikaci s aplikací Grundfos GO. Viz obr. 4, pol. 1. TM Obr. 4 Grundfos Eye Níže uvedená tabulka popisuje požadovanou funkci středové signálky. Případ Mrkání Popis Daný výrobek je na obrazovce aplikace Grundfos GO zvýrazněn. K informaci uživatele o umístění zvýrazněného čerpadla bude středová signálka rychle blikat. Signalizace středem signálky Čtyři rychlá bliknutí následovaná jednosekundovým přerušením signalizují "Jsem zde". Stlačte mě Jsem připojen Příslušný výrobek je zvolen/otevřen v menu Grundfos GO. Výrobek bude signálem "Stlačte mě" žádat uživatele k volbě výrobku/povolení výrobku vyměnit si údaje s Grundfos GO. Signálka bude blikat nepřetržitě, dokud vyskakovací okno nevyzve uživatele ke stisknutí tlačítka [OK] a k povolení komunikace s Grundfos GO. Signálka signalizuje, že výrobek je připojen ke Grundfos GO. Signálka svítí trvale tak dlouho, dokud je výrobek zvolen v Grundfos GO. Bliká nepřetržitě s 50 % pracovním cyklem. Signálka stále svítí. 24

25 6.5 Vytvoření sestavy ve formátu PDF Můžete vytvořit úplnou sestavu ve formátu PDF o stavu výrobku v dané chvíli a odeslat ji em. Krok Popis Displej Čeština (CZ) Na zařízení Apple: V dolní části ovládacího panelu výrobku stiskněte tlačítko [Sestavy]. 1 Na zařízení Android: Na panelu nástrojů výrobku stiskněte tlačítko nabídky na zařízení a vyberte možnost "Nová sestava". 25

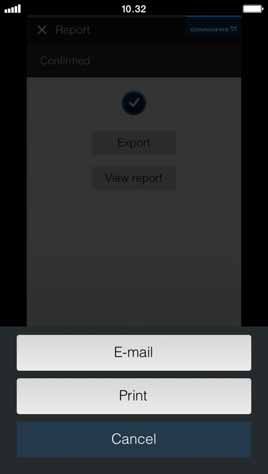

26 Čeština (CZ) Krok Popis Displej 2 Postupujte podle pokynů na obrazovkách atiskněte tlačítko ">", dokud se sestava nevytvoří. Do sestavy můžete přidat vlastní poznámky a obrázky. 3 Chcete-li sestavu poslat em nebo ji vytisknout na místní tiskárně, stiskněte tlačítko [Export].* * Možnost tisku je k dispozici pouze na zařízeních Apple a tiskárnách s podporou technologie Apple AirPrint. Chcete-li sestavu odeslat em, musí být k zařízení připojen ový účet. Sestava se automaticky uloží do aplikace Grundfos GO. Je přístupná z hlavní nabídky aplikace Grundfos GO: V části "Remote" vyberte položku "Procházet sestavy". 26

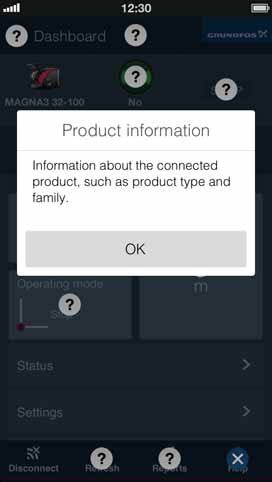

27 6.6 Nápověda Pro některé ikony a tlačítka jsou dostupné texty nápovědy. Stiskněte tuto ikonu na spodní části displeje. Čeština (CZ) Stisknete-li tuto ikonu, všechny objekty s další pomocí jsou zvýrazněny a mají otazník. Po stisknutí otazníku se zobrazí popis. Popis zavřete stisknutím tlačítka [OK]. Nápovědu zavřete stisknutím tlačítka [X] v pravém dolním rohu obrazovky. 27

28 Čeština (CZ) 7. Údržba 7.1 Čištění Grundfos GO čistěte pouze suchým a měkkým hadříkem. 7.2 Baterie Nabíjecí baterie Li-ion modulu MI 301 jsou v souladu se směrnicí pro baterie (2006/66/ES). Neobsahuje rtuť, olovo a kadmium. Úspora energie, MI 202 a MI 204 K úspoře energie doporučujeme vypnout zařízení, když ho nepoužíváte. Vypněte zařízení Apple stisknutím tlačítka napájení po dobu několika sekund a pak posunutím pruhu na displeji. Chcete-li jej zapnout, stiskněte tlačítko napájení, dokud se neobjeví logo Apple. Úspora energie, MI 301 Když se nepoužívá, MI 301 se automaticky vypne po 120 sekundách. Chcete-li ho vypnout ručně, stiskněte tlačítko napájení po dobu pěti sekund auvolněte tlačítko. Chcete-li zapnout, stiskněte tlačítko Nabíjení MI 202 a MI 204 Tyto výrobky jsou napájeny zařízením Apple. Pomocí mikro USB konektoru je možné nabíjet zařízení Apple přes MI 202/204. MI 301 Výrobek je vybaven dobíjecí baterií. Jestliže baterie potřebuje nabít, bude signálka na MI 301 blikat každou sekundu. Výrobek lze nabít pomocí mikro USB kabelu a nabíječky. Plná doba nabíjení je čtyři hodiny. Při nabíjení bude signálka svítit. 28

29 7.3 Instalace a aktualizace softwaru Pokud jste nainstalovali Grundfos GO do chytrého zařízení, budete upozorněni na aktualizace softwaru, které jsou k dispozici buď přes Apple App Store, nebo Google Play. Apple App Store Aplikaci Grundfos GO pro zařízení Apple ios lze stáhnout nebo aktualizovat z Apple App Store zdarma. Přejděte do Apple App Store. Vyhledejte "Grundfos GO". Čeština (CZ) Google Play Aplikaci Grundfos GO si můžete zdarma stáhnout nebo aktualizovat z Google Play. Přejděte do Google Play: Vyhledejte "Grundfos GO". 29

30 Čeština (CZ) 8. Přehled poruch 8.1 Aplikace Grundfos GO v zařízení Apple ios Aplikace se nespustí při stisknutí ikony. Aplikace zamrzla. Aplikace se ukončí bez varování. Ukončete aplikaci. Když dvakrát rychle stisknete tlačítko Domů, zobrazí se spuštěné aplikace. ios 6 a starší verze: Stiskněte a podržte libovolnou ikonu na panelu, dokud se u ikon nezobrazí červené znaménko minus. Aplikaci je nutné restartovat. Stisknutím červené ikony minus na aplikaci Grundfos GO aplikaci zavřete. Aplikaci znovu spusťte pomocí ikony. ios 7 a novější: Po okně náhledu aplikace Grundfos GO přejeďte prstem směrem nahoru, dokud se nezavře. Aplikaci znovu spusťte pomocí ikony. Aplikace není dostupná na mém zařízení. Aplikaci je nutné nainstalovat. Přejděte do Apple App Store a stáhněte si zdarma aplikaci Grundfos GO. Vyhledejte "Grundfos GO". 30

31 8.2 Komunikace Zařízení není možno připojit přes IČ. Výrobek je příliš vzdálený. Postavte se blíže k výrobku. Nesprávný přenosový úhel. Komunikace při správném úhlu ± 12. Nízké napětí baterie v hardwarovém klíči MI 301. Špatné spojení na IČ adaptér. Problém v aplikaci. Zařízení MI 301 plně nabijte. Nízké napětí baterie ovlivňuje připojení Bluetooth. Vyjměte MI 202/204 a připojte je k zařízení ipod/iphone. MI 301: Ujistěte se, že je funkce Bluetooth zapnutá a MI 301 je spárováno s chytrým zařízením. Aplikaci je nutné restartovat. Postupujte podle pokynů v kapitole 8.1 Aplikace Grundfos GO v zařízení Apple ios. Viz kapitola 5.4 Podporované výrobky Na čerpadle není IČ. Grundfos. Zařízení nelze připojit přes rádio. Výrobek je příliš vzdálený. Problém v aplikaci. Výrobek nemá přípojku pro rádio. Postavte se blíže k výrobku, pokud je to možné. Aplikaci je nutné restartovat. Postupujte podle pokynů v kapitole 8.1 Aplikace Grundfos GO v zařízení Apple ios. Viz kapitola 5.4 Podporované výrobky Grundfos. Pokud výrobek Grundfos podporuje IČ komunikaci, viz kapitola 6.1 Rádio - seznam. Čeština (CZ) 31

32 Čeština (CZ) 8.3 MI 202 a MI 204 Zařízení Apple se nezapne po stisknutí tlačítka napájení po dobu několika sekund. Nabíjejte baterii po dobu dvě až čtyři Nízké napětí baterie. hodiny. Zařízení Apple je vadné. Kontaktujte zákaznický servis Apple. Po spuštění aplikace Grundfos GO zobrazí zprávu "Mobilní rozhraní odpojeno". MI 202/204 není připojeno správně. Vyjměte MI 202/204 a připojte je kzařízení Apple. Ujistěte se, že je zcela zapojeno. Používáte-li kryt pro zařízení Apple, zkuste jej nejprve sejmout. MI 202/204 je vadné. Kontaktujte vaši místní pobočku Grundfos. Problém se systémem ios Odpojte a připojte Grundfos MI 202/204. Aplikaci Grundfos GO nelze spustit. Běží příliš mnoho aplikací na zařízení Apple. Vypněte zařízení Apple stisknutím tlačítka napájení na několik sekund, až se zobrazí posuvník vypnutí. Posuňte posuvník pro vypnutí zařízení. Zapněte jej znovu stisknutím tlačítka pro napájení po několik sekund, až se objeví logo Apple. 32

33 8.4 MI 301 Spojení mezi chytrým zařízením a MI 301 je ztraceno. Displej zobrazuje "Mobilní rozhraní odpojeno". Mimo dosah Bluetooth. Přesuňte chytré zařízení blíže k MI 301. Pokud to problém nevyřeší, je nutné spárovat opět zařízení v menu "GO nastavení". Nabíjejte baterii po dobu dvě až čtyři Nízké napětí baterie. hodiny. Nízké napětí baterie ovlivňuje připojení Bluetooth. MI 301 se nezobrazí v seznamu při hledání zařízení MI 301 na Bluetooth. Mimo dosah Bluetooth. Přesuňte chytré zařízení blíže k MI 301. Nízké napětí baterie. MI 301 je vypnuto. Nabíjejte baterii po dobu dvě až čtyři hodiny. Zapněte MI 301 stiskem jeho tlačítka napájení. Signálka bude blikat každých pět sekund. Čeština (CZ) 33

34 Čeština (CZ) 9. Technické údaje Obecné údaje IČ komunikace Přenosový úhel ± 12 Dosah Min. 2 metry Radiová komunikace Pásmo IEEE , ,5 MHz Dosah Až 30 metrů ve volném prostředí (bez omezení úhlu) Provozní doba (spotřeba 30 ma, 100 % baterie) Min. 8 hodin Prostředí Relativní vlhkost vzduchu Max. 95 % Provozní teplota Skladovací teplota -10 C C -4 F F -20 C C -4 F F Grundfos MI 202/204 Napájecí napětí Spotřeba proudu Třída krytí Prostřednictvím chytrého zařízení Apple Max. 30 ma IP40 Grundfos MI 301 Napájecí napětí Spotřeba proudu Doba nabíjení Třída krytí Baterie Li-ion 3,7 V, 560 mah, 2,1 Wh Max. 30 ma 4 hodiny IP40 34

35 10. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány: 1. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Odpadní baterie by měly být likvidovány prostřednictvím národního sběrného systému. Pokud jste na pochybách, kontaktujte vaši místní pobočku Grundfos. MI 301 Čeština (CZ) Tento výrobek by neměl být likvidován s jiným domovní odpadem, ale musí být shromažďován odděleně. Technické změny vyhrazeny. 35

36 Prohlášení o shodě Prohlášení o shodě 1 ANATEL - National Telecommunications Agency (Brazil) Este equipamento opera em caráter secundário, isto é, não tem direito à proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário. MI 202 / MI 204 MI 301 TM TM TM TM (01) (01)
