1 Easy, Reliable & Secure Bezdrátový router N150 (N150R)

2 Ochranné známky Značky a názvy výrobků jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků. Informace mohou být změněny bez upozornění. Prohlášení o podmínkách V zájmu zlepšování vnitřního provedení, funkčnosti a spolehlivosti výrobků popsaných v tomto dokumentu si společnost On Networks vyhrazuje právo provádět na něm změny bez předchozího upozornění. Společnost On Networks nepřebírá žádnou odpovědnost, která by mohla vyvstat v souvislosti s použitím nebo nasazením výrobku(ů) a obvodů, zde popsaných. Tento symbol je použit v souladu s požadavky směrnice Evropské unie 2002/96 o odpadních elektrických a elektronických zařízeních (směrnice WEEE). Pokud je výrobek likvidován v rámci Evropské unie, mělo by se s ním zacházet a měl by být recyklován v souladu se zákony se zavedenou směrnicí WEEE. POZOR: Během konfigurace bezdrátového připojení tohoto zařízení nezapomeňte vybrat nastavení pro správnou zemi. Zákony EU vyžadují, aby se vybraná země shodovala se zemí, kde je zařízení používáno (důležité kvůli pásmům frekvencí neharmonizovaným v EU).

3 Popis routeru Přední panel. Na předním panelu se nachází pět stavových kontrolek LED. Kontrolka LED napájení a testu. Pokud svítí zeleně, router je připraven k provozu. Pokud bliká zeleně, router provádí diagnostický test při spuštění. Když je router vypnutý, není připojen ke zdroji napájení. Kontrolka LED bezdrátové sítě. Pokud svítí zeleně, bezdrátové připojení bylo navázáno. Pokud bliká zeleně, probíhá přenos dat. Pokud nesvítí, bezdrátové rozhraní je vypnuté. Kontrolka LED sítě Internet. Pokud svítí zeleně, router je připojen k sítě Internet. Pokud bliká zeleně, probíhá přenos dat. Pokud nesvítí, z portu sítě Internet není k modemu připojen žádný ethernetový kabel. Dvě kontrolky LED sítě Ethernet. Pokud některá z těchto kontrolek LED nesvítí, zkontrolujte, zda je kabel sítě Ethernet na obou koncích řádně připojen a zda je počítač zapnutý. Pokud svítí zeleně, lokální port je připojen k zařízení podporujícímu technologii Ethernet. Pokud bliká zeleně, probíhá přenos dat. Pokud nesvítí, není k portu připojeno žádné zařízení podporující technologii Ethernet. 3

4 Zadní panel. Na zadním panelu se nacházejí následující prvky. Porty sítě Ethernet. Připojte počítač nebo jiné zařízení drátové sítě k vašemu routeru pomocí těchto portů. Port sítě Internet. Pomocí tohoto portu můžete k routeru připojit kabelový modem nebo modem DSL. Tlačítko Vynulovat. Chcete-li toto tlačítko použít, vsuňte sponku na papír do otvoru, kde se tlačítko vynulování nachází, a podržte ji po dobu asi 5 sekund, dokud napájecí kontrolka LED nezačne blikat. Tlačítko Zap/Vyp. Pomocí tohoto tlačítka lze router zapnout a vypnout. Zásuvka pro napájecí adaptér. Připojením napájecího adaptéru sem připojíte router ke zdroji napájení. 4

5 Připojte router 1. Připravte modem. Odpojte modem od napájení. Je-li zálohován z baterie, vyjměte baterii. 2. Připojte modem. Zapojte napájení modemu. Vložte zpět záložní baterii. Poté připojte kabelem modem do internetového portu routeru. 5

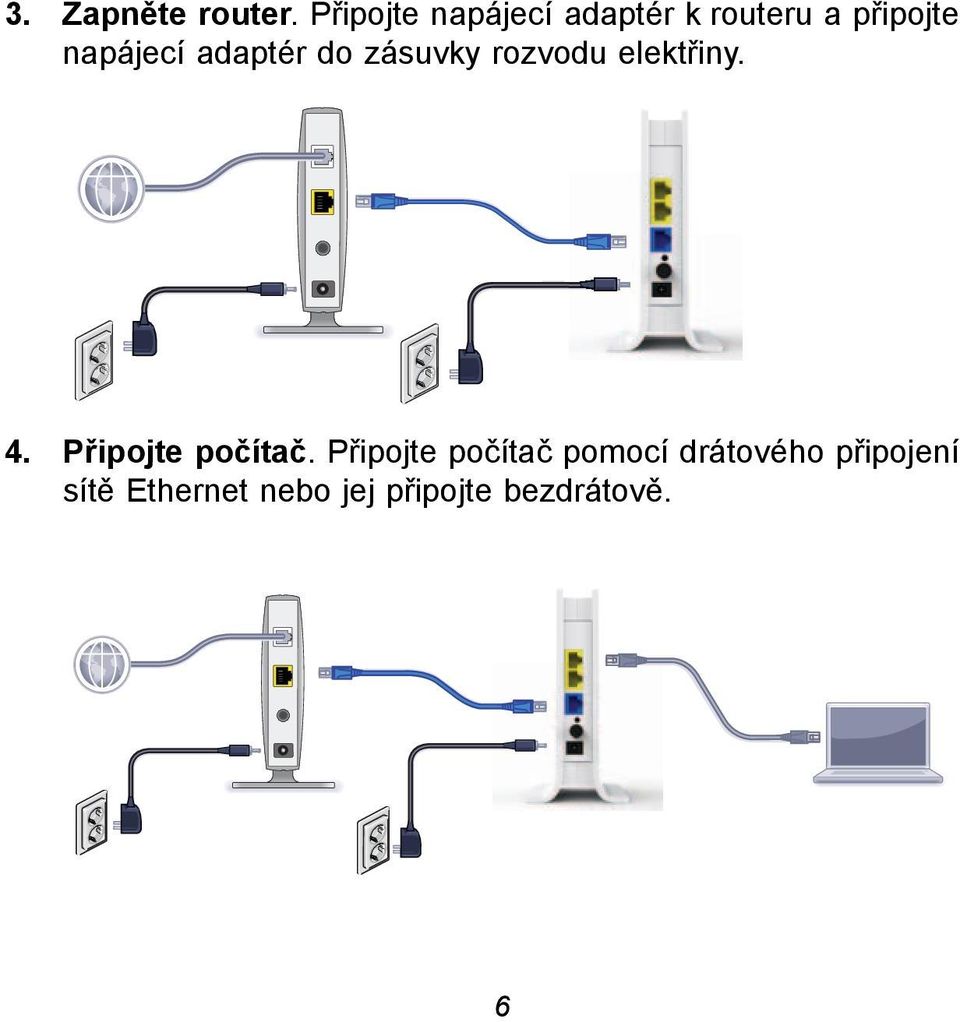

6 3. Zapněte router. Připojte napájecí adaptér k routeru a připojte napájecí adaptér do zásuvky rozvodu elektřiny. 4. Připojte počítač. Připojte počítač pomocí drátového připojení sítě Ethernet nebo jej připojte bezdrátově. 6

7 Je možné použít kabel sítě Ethernet (není součástí balení) nebo vytvořit bezdrátové připojení. Pro připojení počítače k portu sítě Ethernet na routeru se používá žlutý kabel sítě Ethernet. Pokud používáte pevnou IP adresu, nezapomeňte před připojením zkontrolovat, zda je port sítě LAN nastaven na DHCP. (Výchozí IP adresa je ) Nebo vytvořte bezdrátové připojení pomocí předem nastavených hodnot bezdrátového zabezpečení zapsaných na spodní straně routeru. (Další podrobnosti naleznete v sekci Předem nastavené zabezpečení bezdrátové sítě.) 5. Spusťte prohlížeč. Pokud se webová stránka neotevře, zavřete a znovu otevřete prohlížeč a do adresního řádku zadejte adresu Klikněte na záložku Setup (Nastavení) a podle uvedených pokynů nastavte router. Předem nastavené zabezpečení bezdrátové sítě Tento produkt má jedinečný název bezdrátové sítě (SSID) a heslo bezdrátové sítě (síťový klíč). Výchozí SSID a síťový klíč (heslo) jsou generovány jedinečným způsobem pro každé zařízení (obdobně jako sériové číslo), aby chránily a maximalizovaly vaši bezpečnost v bezdrátové síti. Oba údaje jsou umístěny na štítku připevněném na spodní části výrobku. 7

8 Poznámka: Během konfigurace bezdrátového připojení tohoto zařízení nezapomeňte vybrat nastavení pro správnou zemi. Vybraná země se musí shodovat se zemí, kde je zařízení používáno. Portál On Networks doporučuje, abyste neměnili předem nastavený název bezdrátové sítě (SSID) a heslo bezdrátové sítě (síťový klíč). Pokud tyto údaje změníte, nelze již informace ze štítku použít. Vyhledejte na svém routeru předem nastavené údaje bezdrátové sítě a zapište si je sem: Název bezdrátové sítě (SSID) Heslo bezdrátové sítě (síťový klíč) Pokud předem nastavené údaje změníte, zapište si je sem: Název bezdrátové sítě (SSID) Heslo bezdrátové sítě (síťový klíč) 8

9 Pokud je nezbytné zjistit nebo aktualizovat heslo: 1. Do webového prohlížeče zadejte adresu a přihlaste se pomocí výchozího uživatelského jména (admin) a hesla (admin). 2. Vyberte Setup > WiFi Settings (Nastavení > Nastavení WiFi) a vyhledejte heslo bezdrátové sítě. Připojte bezdrátová zařízení Další počítače a zařízení s možností bezdrátového připojení lze do bezdrátové sítě přidat buď ručně, nebo metodou WPS (Wi-Fi Protected Setup). Ruční metoda 1. Spusťte pomocnou aplikaci pro správu bezdrátového připojení daného bezdrátového zařízení, které chcete připojit k routeru. Pomocná aplikace vyhledá dostupné bezdrátové sítě v okolí. 9

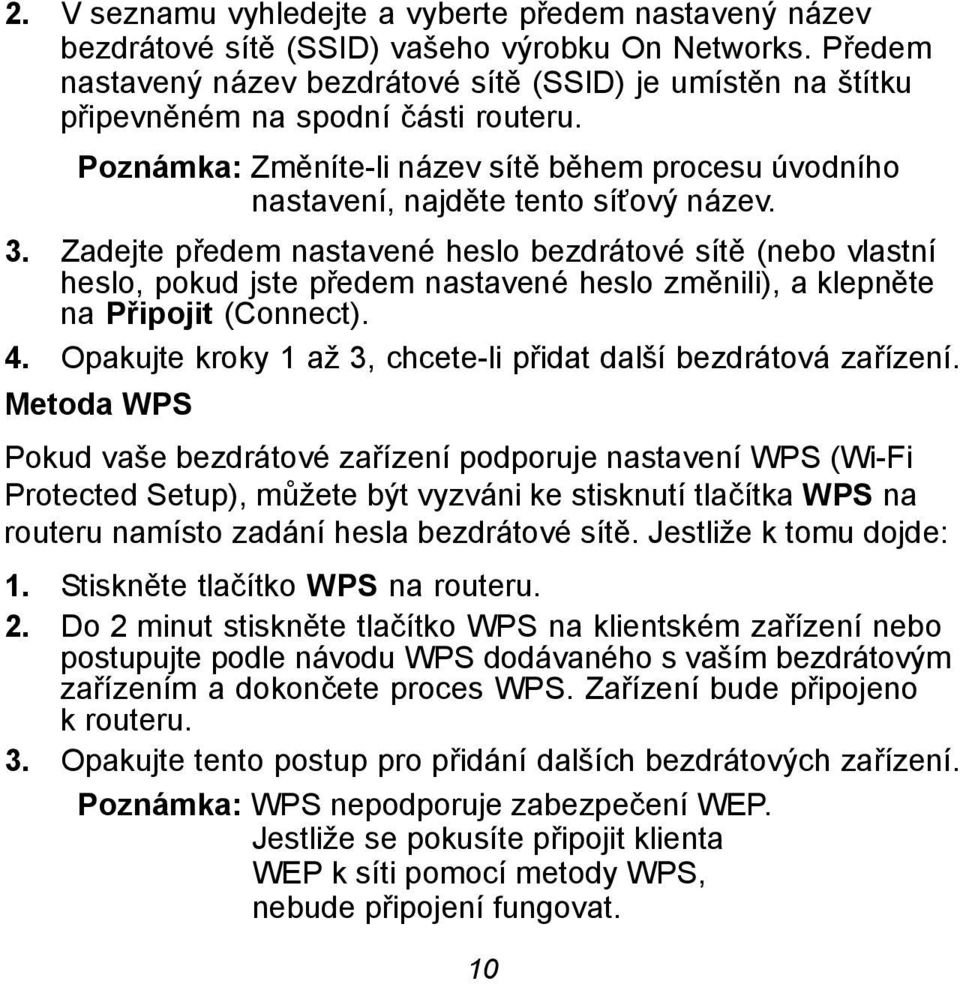

10 2. V seznamu vyhledejte a vyberte předem nastavený název bezdrátové sítě (SSID) vašeho výrobku On Networks. Předem nastavený název bezdrátové sítě (SSID) je umístěn na štítku připevněném na spodní části routeru. Poznámka: Změníte-li název sítě během procesu úvodního nastavení, najděte tento síťový název. 3. Zadejte předem nastavené heslo bezdrátové sítě (nebo vlastní heslo, pokud jste předem nastavené heslo změnili), a klepněte na Připojit (Connect). 4. Opakujte kroky 1 až 3, chcete-li přidat další bezdrátová zařízení. Metoda WPS Pokud vaše bezdrátové zařízení podporuje nastavení WPS (Wi-Fi Protected Setup), můžete být vyzváni ke stisknutí tlačítka WPS na routeru namísto zadání hesla bezdrátové sítě. Jestliže k tomu dojde: 1. Stiskněte tlačítko WPS na routeru. 2. Do 2 minut stiskněte tlačítko WPS na klientském zařízení nebo postupujte podle návodu WPS dodávaného s vaším bezdrátovým zařízením a dokončete proces WPS. Zařízení bude připojeno k routeru. 3. Opakujte tento postup pro přidání dalších bezdrátových zařízení. Poznámka: WPS nepodporuje zabezpečení WEP. Jestliže se pokusíte připojit klienta WEP k síti pomocí metody WPS, nebude připojení fungovat. 10

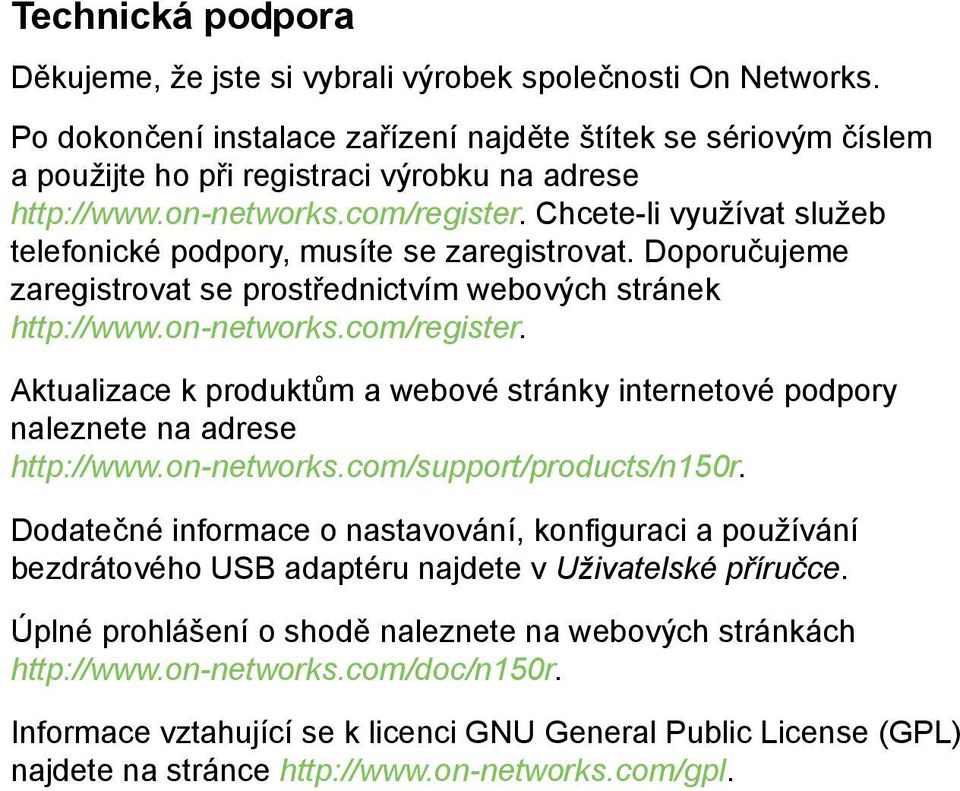

11 Technická podpora Děkujeme, že jste si vybrali výrobek společnosti On Networks. Po dokončení instalace zařízení najděte štítek se sériovým číslem a použijte ho při registraci výrobku na adrese Chcete-li využívat služeb telefonické podpory, musíte se zaregistrovat. Doporučujeme zaregistrovat se prostřednictvím webových stránek Aktualizace k produktům a webové stránky internetové podpory naleznete na adrese Dodatečné informace o nastavování, konfiguraci a používání bezdrátového USB adaptéru najdete v Uživatelské příručce. Úplné prohlášení o shodě naleznete na webových stránkách Informace vztahující se k licenci GNU General Public License (GPL) najdete na stránce

12 Červen 2012
