1 Komunikační modul Pro domácnosti AD-FU/CU/GU verze 4.0 E35C Technické údaje Komunikační moduly E35C AD-xU verze 4.0 zajišťují komunikaci TCP/IP prostřednictvím mobilní sítě 2G/3G mezi měřidly E350 a centrálním systémem. Pomocí sběrnice M-Bus lze připojit až čtyři energetické přístroje. Datum: Název souboru: D Technical Data AD-xU Version 4.0 CZ.docx Landis+Gyr D cz a

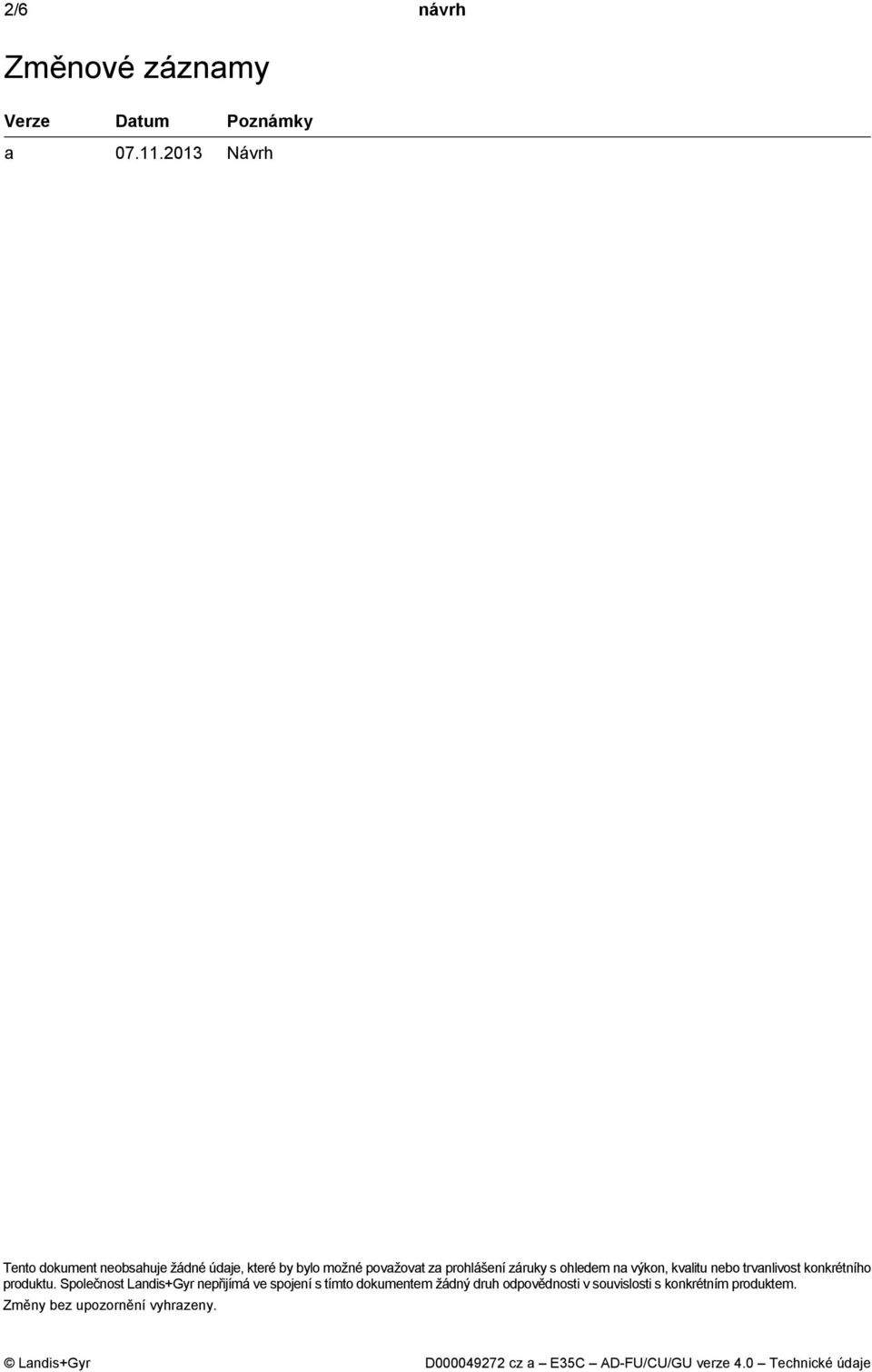

2 2/6 návrh Změnové záznamy Verze Datum Poznámky a Návrh Tento dokument neobsahuje žádné údaje, které by bylo možné považovat za prohlášení záruky s ohledem na výkon, kvalitu nebo trvanlivost konkrétního produktu. Společnost Landis+Gyr nepřijímá ve spojení s tímto dokumentem žádný druh odpovědnosti v souvislosti s konkrétním produktem. Změny bez upozornění vyhrazeny. Landis+Gyr D cz a E35C AD-FU/CU/GU verze 4.0 Technické údaje

3 návrh 3/6 E35C AD-FU/CU/GU verze 4.0 Technické specifikace 2G/3G modul Funkce Rozšířené měřicí funkce: - Možnost multienergetického měření - K jednotce M-Bus master lze připojit až 4 multienergetická zařízení - Hodinové, denní a měsíční profily pro elektrické hodnoty - Hodinové a denní profily multienergetických zařízení - Vnitřní hodiny s dálkovou synchronizací - Dálkově konfigurovatelné řízení tarifů/sazeb - Řízení odpojovače Rozhraní 2G/3G: - UMTS/HSDPA: duální pásmo, 900/2100MHz - GSM/GPRS/EDGE: čtyřpásmo, 850/900/1800/1900 MHz - Držák SIM karty pro SIM normální velikosti - IPv4 protokol - TCP protokol - Dynamická a pevná IP adresa (podle přiřazení SIM karty) Optické komunikace rozhraní pro lokální parametrizaci a odečet Pevné rozhraní M-Bus: - Rozhraní na multienergetická zařízení pro odečet, synchronizaci hodin, řízení odpojovače Bezdrátové rozhraní M-Bus: - Pásmo 868 MHz ISM, připojení k multienergetickým zařízením pro odečet, synchronizaci hodin, řízení odpojovače Vstupy a výstupy: - Jeden vstup pro řízení sazeb - Jeden digitální vstup konfigurovaný jako S0, pro alarm nebo jako lokální řízení odpojovače - První výstup konfigurovaný jako řídicí výstup nebo signál S0 - Druhý řídicí výstup GSM/GPRS Čtyřpásmo GPRS GPRS CSD UMTS Duální pásmo CSD UMTS (HSPA) Spotřeba energie Max. Typicky 850/900/1800/1900 MHz třída 12 multi-slot třída B mobile station až 9,6 kbit/s 900/2100 MHz až 14,4 kbit/s až 384 kbit/s 3,5 W/8 VA 1,5 W/3 VA Napětí Jmenovité napětí 3*230/380 V Rozsah napětí 80% - 115% Frekvence 50 Hz Interval zálohování Se superkondenzátorem Doba nabíjení pro max. dobu zálohy Instalace Přímo do elektroměru řady E350 typu 1 a 2, možnost zapečetění Vlivy prostředí > 7 dnů 8 hodin Rozsah teplot Provoz * 40 až +70 C Skladování 40 až +85 C * Komunikace prostřednictvím sítě 2G/3G možná pouze při teplotách > -30 C Max. teplota se superkondenzátorem (viz část k typovému označení) +60 C Krytí podle IEC IP 52 Rozsah vlhkosti Provoz 0-95% Skladování 0-95% Stupeň znečištění 3 Max. provozní nadmořská výška Elektromagnetická kompatibilita není relevantní Elektrostatické výboje podle IEC Kontaktní výboj 8 kv Elektromagnetická RF pole podle IEC MHz až 2 GHz a 1,4 až 2,7 GHz 10 a 30 V/m Směrnice RTTE 1999/5/EC Spektrum pro - Zařízení s krátkým dosahem (SRD) MHz, LPR (low power radio) 868 MHz EN GSM 3G PP TS UMTS EN EMC pro - Zařízení s krátkým dosahem (SRD) MHz, LPR (low power radio) 868 MHz EN /-3 - GSM EN /-7 - UMTS EN /-24 Bezpečnost EN D cz a E35C AD-FU/CU/GU verze 4.0 Technické údaje Landis+Gyr

4 4/6 návrh Elektromagnetická kompatibilita (pokr.) Potlačení rádiového rušení podle IEC/CISPR 22 třída B Zkouška na průraz při rychlých přechodových jevech podle IEC Proudové a napěťové obvody bez zatížení 4 kv Proudové a napěťové obvody se zatížením Podle IEC kv Pomocné obvody > 40 V 1 kv Zk. na průraz při rychlém rázu podle IEC Proudové a napěťové obvody 4 kv Pomocné obvody > 40 V 1 kv Izolační odpor Izolační odpor 4 kv při 50 Hz za 1 min Napětí impulzu 1,2/50 μs podle IEC Proudové a napěťové obvody 8 kv Třída ochrany podle IEC Vstupy a výstupy 2G/3G anténa Konektor antény MCX (m), impedance 50 Ω Optické komunikační rozhraní Typ sériové obousměrné rozhraní Protokol podle IEC Rozhraní M-Bus Systém sběrnic point to point nebo multi-point. Norma EN Max. přenosová rychlost 2400 bit/s Max. jednotkové zátěže (1 jedn. zátěž = 1,5 ma) 16 Max. délka vedení 50 m Přenos z řídicí jednotky: MARK: H = SPACE napětí + 10 V ale < 42 V SPACE: L 12 V Přenos z podřízené jednotky: MARK: L = 0 ma až 1,5 ma SPACE: H = (11 ma až 20 ma + MARK proud) Vstup pro řízení sazeb (2 sazby) Řídicí napětí U t 230 V AC Povolený rozsah % U t Spotřeba proudu < 2 ma ohmicky při 230 V Digitální vstup S0 nebo alarm podle IEC nebo DIN nebo příkazu lokálního odpojovače Napětí max. 40 V První a druhý řídicí výstup Napětí Proud Izolační odpor k modulu V AC/DC max. 100 ma 4 kv AC/50 Hz, 1 min Připojovací svorky Řídicí výstupy bezšroubové pružinové svorky Vstup řízení sazeb bezšroubové pružinové svorky M-Bus a digitální vstup šroubové svorky doporučený kabel G51 1x2x0.6 gu Připojení k elektroměru 6-kolíkový konektor v zadní části modulu pro data (2) 4 pružinové kontakty pro (1) napájení 3 x 230 V Hmotnost a rozměry Hmotnost Šířka/výška/hloubka Materiál max. 223 g 90/165/45 mm Pouzdro polykarbonát Třída vznětlivosti UL94 V-0 Splňuje RoHS II Bezdrátové rozhraní M-Bus Norma EN Odpovídá EN Frekvence 868,3 MHz, 868,95 MHz (pásmo ISM) Výstupní výkon max.14 dbm EIRP s dipól. anténou Modulace FSK M-Bus anténa Konektor antény MCX (m), impedance 50 Ω Landis+Gyr D cz a E35C AD-FU/CU/GU verze 4.0 Technické údaje

5 návrh 5/6 Typové označení AD F U 1 1 G Typ modulu C F G Vnitřní modul ZCF (jednofázová verze) Vnitřní modul ZMF (třífázová verze se stř. vodičem) Vnitřní modul ZFF (třífázová verze bez stř. vodiče) Komunikační médium G 1) U 2G (pouze) mobilní síť 2G/3G mobilní síť Řízení sazeb 1 1 řídicí vstup (2 sazby) / TOU Digitální vstupy 1 1 digitální vstup (impulzní vstup S0, vstup pro alarm nebo lokální řízení odpojovače) Komunikační brána D 2) G 1) Pouze pevné rozhraní M-Bus Pevné a bezdrátové rozhraní M-Bus Řízení odpojovače 1 Řízení odpojovače (pouze pro E350 S2) Výstupy 5 2 výstupní kontakty (1x S0 a 1x řídicí nebo 2x řídicí,100 ma/230 V AC ) Rozšířené funkce 0 B Žádné (výchozí nastavení) Možnost superkondenzátoru pro alarmy při odpojení 1) 2) Tyto možnosti budou k dispozici později. Pevný hardware pro M-Bus včetně svorek je instalován ve všech modulech, ovšem podpora programovým vybavením bude k dispozici později. Pro indikaci tohoto aspektu se v typovém označení v rámci sekce o konfiguraci MAP nástrojů udává na této pozici 0. D cz a E35C AD-FU/CU/GU verze 4.0 Technické údaje Landis+Gyr

6 Kontakt: Landis+Gyr s.r.o. Plzeňská 5a/3185 CZ Praha 5 Telefon:
