NÁVOD K INSTALACI DUÁL ZAŘÍZENÍ MASTER, SLAVER

Transkript

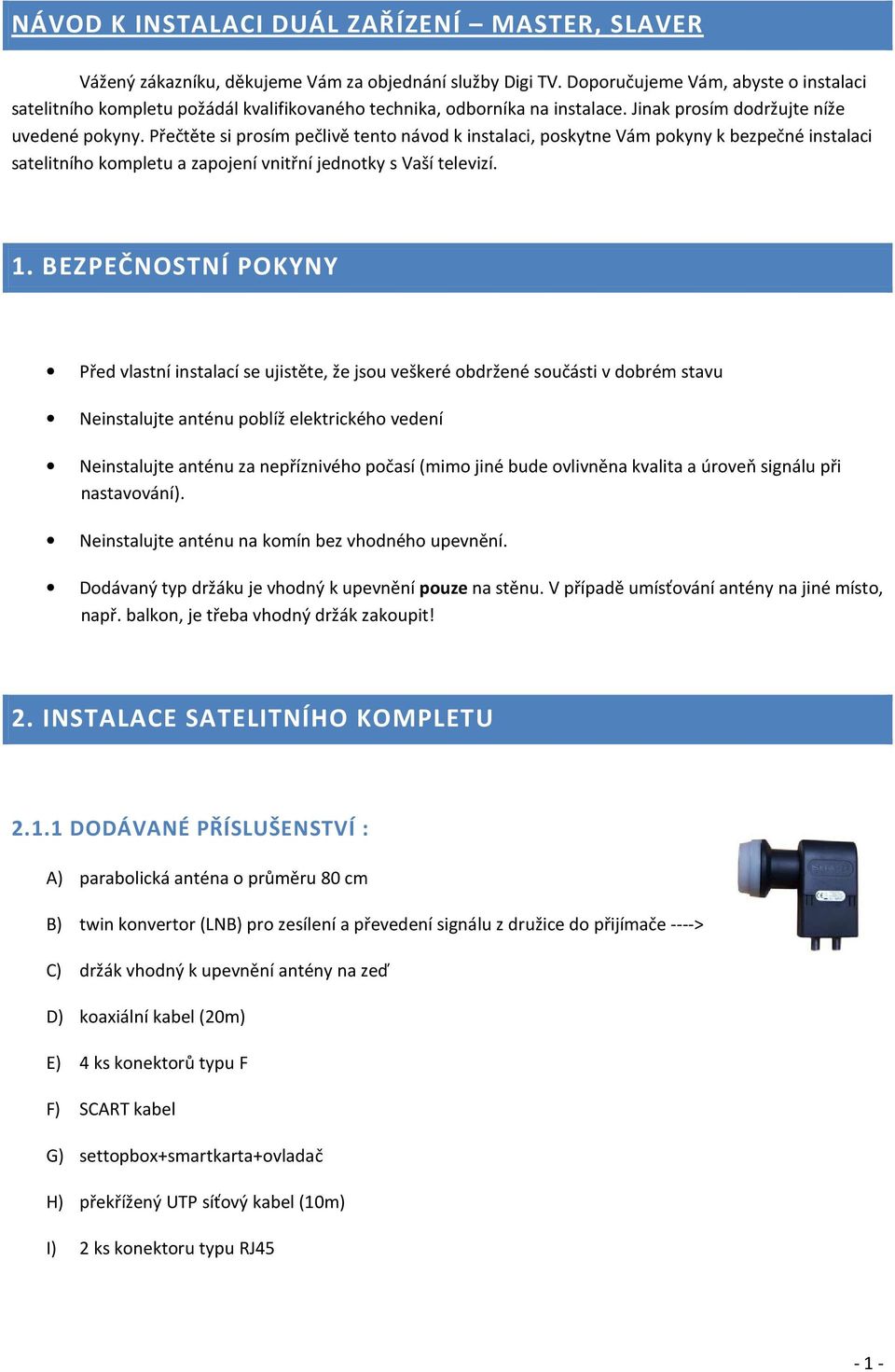

1 NÁVOD K INSTALACI DUÁL ZAŘÍZENÍ MASTER, SLAVER Vážený zákazníku, děkujeme Vám za objednání služby Digi TV. Doporučujeme Vám, abyste o instalaci satelitního kompletu požádál kvalifikovaného technika, odborníka na instalace. Jinak prosím dodržujte níže uvedené pokyny. Přečtěte si prosím pečlivě tento návod k instalaci, poskytne Vám pokyny k bezpečné instalaci satelitního kompletu a zapojení vnitřní jednotky s Vaší televizí. 1. BEZPEČNOSTNÍ POKYNY Před vlastní instalací se ujistěte, že jsou veškeré obdržené součásti v dobrém stavu Neinstalujte anténu poblíž elektrického vedení Neinstalujte anténu za nepříznivého počasí (mimo jiné bude ovlivněna kvalita a úroveň signálu při nastavování). Neinstalujte anténu na komín bez vhodného upevnění. Dodávaný typ držáku je vhodný k upevnění pouze na stěnu. V případě umísťování antény na jiné místo, např. balkon, je třeba vhodný držák zakoupit! 2. INSTALACE SATELITNÍHO KOMPLETU DODÁVANÉ PŘÍSLUŠENSTVÍ : A) parabolická anténa o průměru 80 cm B) twin konvertor (LNB) pro zesílení a převedení signálu z družice do přijímače ----> C) držák vhodný k upevnění antény na zeď D) koaxiální kabel (20m) E) 4 ks konektorů typu F F) SCART kabel G) settopbox+smartkarta+ovladač H) překřížený UTP síťový kabel (10m) I) 2 ks konektoru typu RJ45-1 -

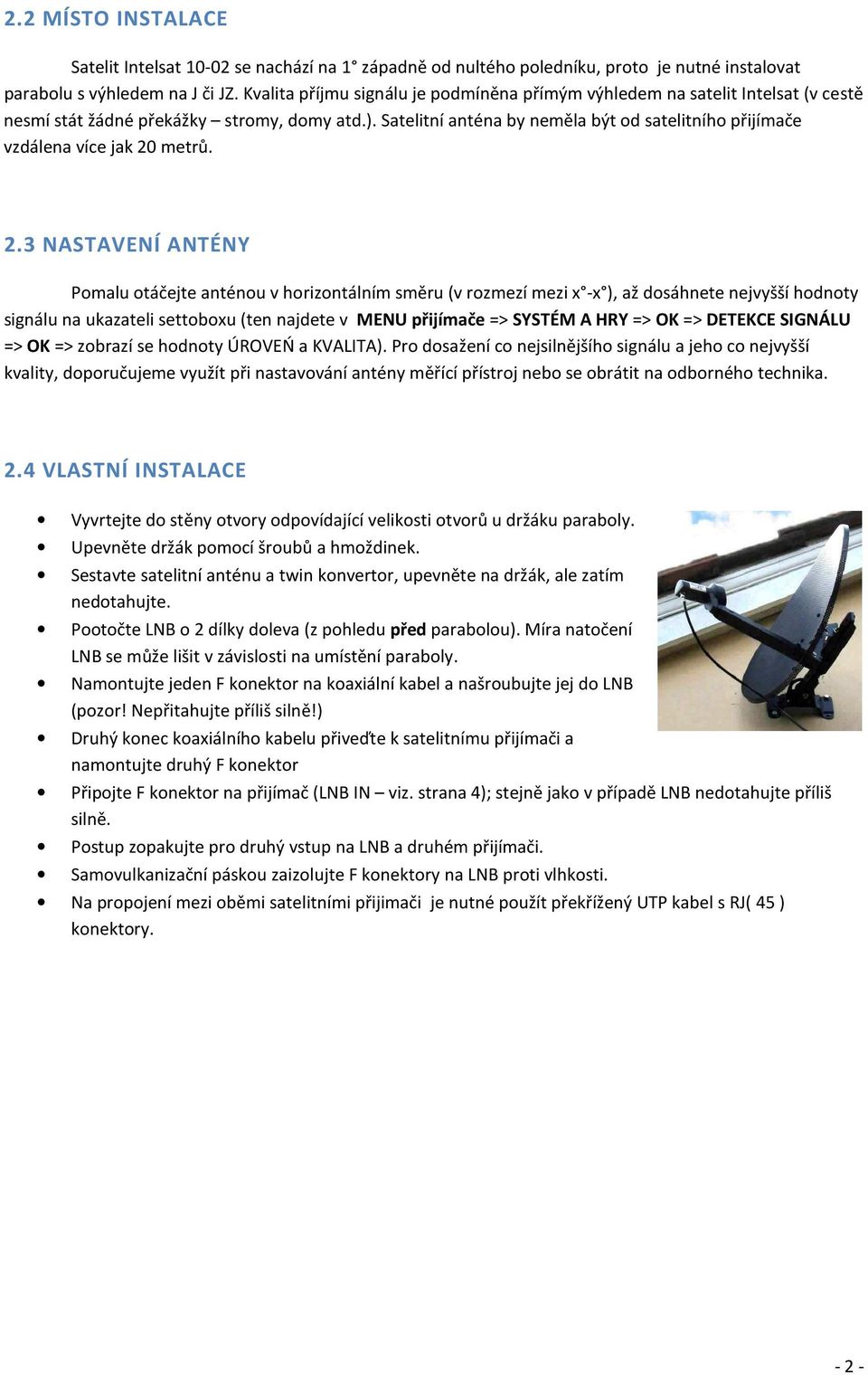

2 2.2 MÍSTO INSTALACE Satelit Intelsat se nachází na 1 západně od nultého poledníku, proto je nutné instalovat parabolu s výhledem na J či JZ. Kvalita příjmu signálu je podmíněna přímým výhledem na satelit Intelsat (v cestě nesmí stát žádné překážky stromy, domy atd.). Satelitní anténa by neměla být od satelitního přijímače vzdálena více jak 20 metrů. 2.3 NASTAVENÍ ANTÉNY Pomalu otáčejte anténou v horizontálním směru (v rozmezí mezi x -x ), až dosáhnete nejvyšší hodnoty signálu na ukazateli settoboxu (ten najdete v MENU přijímače => SYSTÉM A HRY => OK => DETEKCE SIGNÁLU => OK => zobrazí se hodnoty ÚROVEŃ a KVALITA). Pro dosažení co nejsilnějšího signálu a jeho co nejvyšší kvality, doporučujeme využít při nastavování antény měřící přístroj nebo se obrátit na odborného technika. 2.4 VLASTNÍ INSTALACE Vyvrtejte do stěny otvory odpovídající velikosti otvorů u držáku paraboly. Upevněte držák pomocí šroubů a hmoždinek. Sestavte satelitní anténu a twin konvertor, upevněte na držák, ale zatím nedotahujte. Pootočte LNB o 2 dílky doleva (z pohledu před parabolou). Míra natočení LNB se může lišit v závislosti na umístění paraboly. Namontujte jeden F konektor na koaxiální kabel a našroubujte jej do LNB (pozor! Nepřitahujte příliš silně!) Druhý konec koaxiálního kabelu přiveďte k satelitnímu přijímači a namontujte druhý F konektor Připojte F konektor na přijímač (LNB IN viz. strana 4); stejně jako v případě LNB nedotahujte příliš silně. Postup zopakujte pro druhý vstup na LNB a druhém přijímači. Samovulkanizační páskou zaizolujte F konektory na LNB proti vlhkosti. Na propojení mezi oběmi satelitními přijimači je nutné použít překřížený UTP kabel s RJ( 45 ) konektory

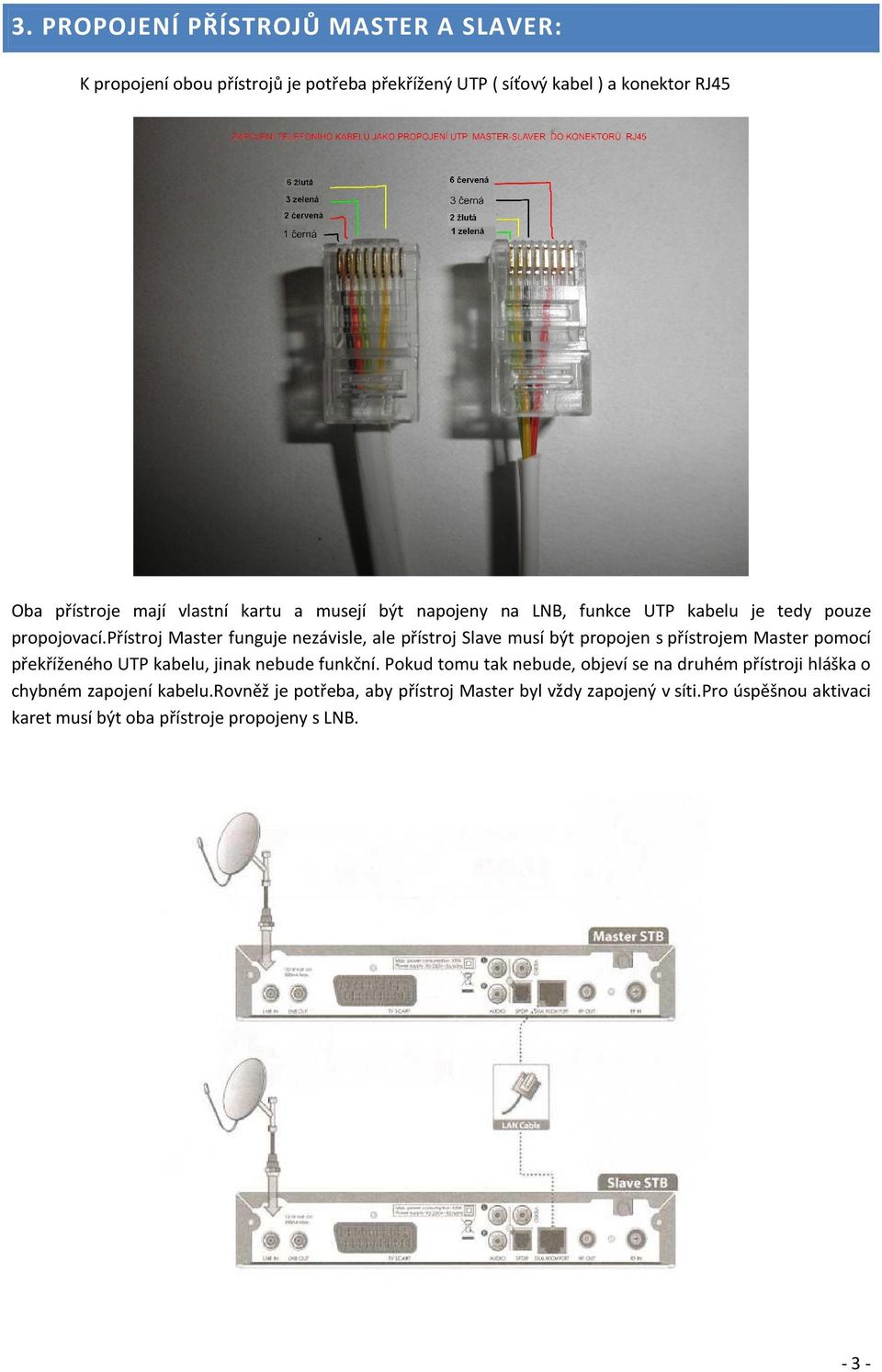

3 3. PROPOJENÍ PŘÍSTROJŮ MASTER A SLAVER: K propojení obou přístrojů je potřeba překřížený UTP ( síťový kabel ) a konektor RJ45 Oba přístroje mají vlastní kartu a musejí být napojeny na LNB, funkce UTP kabelu je tedy pouze propojovací.přístroj Master funguje nezávisle, ale přístroj Slave musí být propojen s přístrojem Master pomocí překříženého UTP kabelu, jinak nebude funkční. Pokud tomu tak nebude, objeví se na druhém přístroji hláška o chybném zapojení kabelu.rovněž je potřeba, aby přístroj Master byl vždy zapojený v síti.pro úspěšnou aktivaci karet musí být oba přístroje propojeny s LNB

4 4. ZAPOJENÍ PŘÍSTROJE HUMAX: 4.1. VLOŽENÍ ČIPOVÉ KARTY Držte kartu vodorovně, stranou s elektronickým čipem (malý zlatý čtvereček) dolů. Vložte čipovou kartu do slotu, elektronickým čipem dozadu PŘIPOJENÍ ANTÉNY Připojte koaxiální kabel ke konektoru LNB IN, jak je znázorněno na následujícím obrázku: - 4 -

5 4.3. PŘIPOJENÍ TELEVIZORU Propojte přístroj a televizor pomocí kabelu SCART podle následujícího obrázku: 4.4. ZAPNUTÍ PŘÍSTROJE Zapojte napájecí kabel přístroje do elektrické zásuvky. Zapněte Váš televizor. Zapněte napájení zařízení stisknutím tlačítka POWER na dálkovém ovladači

6 5. ZPROVOZNĚNÍ SLUŽBY Kontaktujte Call Centrum DIGI Czech Republic na telefonních číslech: z pevné linky zdarma z mobilního telefonu za poplatek dle tarifu Vašeho operátora Ve spolupráci s operátorem Call Centra DIGI Czech Republic proveďte aktivaci karty a neupravené nastavení všech kanálů. 6. VLASTNÍ NASTAVENÍ Před dalším krokem prosím kontaktujte naši zákaznickou linku pro aktivaci SC. Bez řádné aktivace není zařízení plně funkční! Výchozí kód pro přístup do Menu nastavení přístroje je Pokud budete provádět v přístroji vlastní nastavení programů a přístup do Menu přístroje bude zakódován jiným kódem než 0000, kontaktujte Call Centrum DIGI Czech Republic, kde Vám bude kód odblokován. 6.1 VYHLEDÁNÍ PROGRAMŮ Po stisknutí tlačítka POWER na dálkovém ovladači se zobrazí na obrazovce: Nastavení jazyka > vybereme ČESKY Nastavení oblasti > EVROPA => OK Nastavení antény > vše necháme tak, jak je předdefinované => DALŠÍ probíhá vyhledávání programů => ULOŽIT Nastavení času > necháme možnost AUTO => DALŠÍ => UKONČIT Zvolíme kódovaný kanál z nabídky DIGI Tv (nutno aktivovat smartkartu) Pokud se nezobrazí výše uvedené nastavení, je potřeba postupovat následovně: MENU INSTALACE > zadáme heslo AUTOMATICKÉ VYHLEDÁVÁNÍ > nyní budeme mít na výběr SATELIT, TYP LADĚNÍ, TYP KANÁLU > vše necháme nastavené, jak je předdefinované VYHLEDAT > probíhá vyhledávání (cca. 40s) => ULOŽIT => EXIT 6.2 AKTUALIZACE SOFTWARU MENU INSTALACE > zadáme heslo AKTUALIZACE AUTOMATICKÁ AKTUALIZACE - 6 -
