2 SAKRET Dôvera v kvalitu a spo¾ahlivos SAKRET. Dôvera v kvalitu a spo¾ahlivos. Všade, kde sa stavia sa pýtajú na SAKRET ako špecialistu. Èi pri murovaní a betónovaní, omietaní a náteroch, pri zatep¾ovaní, pri vyrovnávaní povrchov, pri utesòovaní a obkladaní, sedimentácii, pri sanáciách a rekonštrukciách výrobky SAKRET sú u desa roèia úspešne pou ívané pri výstavbe budov a in inierskych stavieb. Tento úspech sa zakladá na vysokom štandarde produktov SAKRET, s vlastnými výskumnými a vývojovými laboratóriami špeciálne koncipovanými pre potreby trhu. S premyslenou zárukou kvality SAKRET a stálou kontrolou cez nezávislý skúšobný inštitút je garantovaná vysoká kvalita výrobkov pre oblas výstavby. Podrobný produktový program SAKRET bez problémov rieši všetky po iadavky na výstavbu. Okrem iného je zaistená decentrálna štruktúra výrobných závodov SAKRET v Nemecku a vo väèšine európskych krajín. Naša regionálna prítomnos Vám zaruèí najvyššiu flexibilitu a presné termíny dodávok po celej Európe. V ich zodpovednosti a kompetencii je, e jednotlivé SAKRET závody mô u reagova na špecifické potreby trhu pod¾a potrieb regiónu, v ktorom sa nachádzajú. Inovácia, vysoká kvalita, poradenské slu by a aplikaèní technici robia zo SAKRET silnú a spo¾ahlivú znaèku. Dôvera potrebuje bezpeènos. SAKRET zaruèuje bezpeènos pre ka dú výzvu na stavbe.

3 SAKRET Obsah 4 5 Technologický postup realizácie 6 Názvoslovie 7 Zalo enie KZS 9 Lepenie izolaèných dosiek 11 Kotvenie izolaèných platní 12 Výstu ná (armovacia) vrstva 14 Finálna vrstva omietky 15 Stavebné predpoklady pre montá KZS 16 Realizácia zateplenia soklov Konštrukèné detaily Kotvenie zatep¾ovacích systémov 26 Minerálne a pastézne vrchné omietky Údr ba alebo modernizácia KZS systémov Plesne a machy 33 Nákupný zoznam 34 Vlastnosti komponentov v KZS 35 Tepelný odpor konštrukcie 3 SAKRET. ltá zo stavby.

4 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Kvalita po vrstvách Ako všetky výrobky, tak aj SAKRET Zatep¾ovacie systémy sa dajú na stavbe jednoducho a rýchlo spracova. Všetky komponenty sú dokonale zoradené. Okrem toho sa SAKRET Zatep¾ovacie systémy vyznaèujú inovatívnymi omietkovými systémami a dlhodobou skúsenos ou zaškolených predajcov. Taktie je zaistené optimálne zlo enie vrstiev a povrchová ochrana proti zime aj horúèavám Nosná konštrukcia: tehlový múr, betón, pórobetón, a pod. Podklad: Nosná vrstva Lepiaca vrstva: Minerálna lepiaca malta Izolácia: Izolaèné platne (polystyrén alebo minerálna vlna) Spájanie hmo dinkami: Pod¾a potreby Vystu ovanie (armovanie): Minerálna armovacia malta a výstu ná tkanina Koneèná vrstva: Minerálna alebo pastézna vrchná omietka

5 Technologický postup realizácie SAKRET SK EPS Systém systém kontaktného zateplenia SAKRET s izolantom z penového stabilizovaného polystyrénu fasádneho SAKRET EPS 70 F ukonèený tenkovrstvou omietkou na umelo iviènej, silikátovej, silikónovej alebo minerálnej báze. Tento systém je mo né pou i pre objekty s po iarnou výškou do 22,5m. Výrobca a dodávate¾ systému SAKRET SK EPS Systém je SAKRET Slovakia k. s. tepelne izolaèný systém kontaktného zateplenia SAKRET je dodatoèná tepelná izolácia konštrukcií, vyhotovená kontaktným spôsobom z vonkajšej strany objektu ukonèená tenkovrstvou omietkou. je urèený pre zateplenie existujúcich aj nových objektov SAKRET SK MW Systém systém kontaktného zateplenia SAKRET s tepelným izolantom z minerálnej vlny fasádnej a to buï dosky SAKRET FKD alebo lamely SAKRET FKL ukonèený tenkovrstvou omietkou na silikátovej alebo silikónovej báze. Tento systém je mo né pou i pre objekty bez obmedzenia po iarnou výškou. Výrobca a dodávate¾ systému SAKRET SK MW Systém je SAKRET Slovakia k. s. tepelne izolaèný systém kontaktného zateplenia SAKRET je dodatoèná tepelná izolácia konštrukcií, vyhotovená kontaktným spôsobom z vonkajšej strany objektu ukonèená tenkovrstvou omietkou. je urèený pre zateplenie existujúcich aj nových objektov Èo prinesie zateplenie? Ekonomicky zní enie prevádzkovej energetickej nároènosti budov mo nos vykurovaciu sezónu zaèa neskôr a ukonèi skôr mo nos zvoli si investiène výhodnejší zdroj tepla Technicky zlepšenie tepelnej pohody v objektoch odstránenie kondenzácie pary na vnútornom povrchu konštrukcie, ktorá býva príèinou vzniku plesní zní enie teplotnej dilatácie konštrukcie zni uje statické namáhanie a tým vznik porúch súvisiacich s vplyvom teplotných zmien vytvorenie ochrany pôvodného povrchu pred agresiou prostredia zní enie prehrievania budov v letných mesiacoch nové architektonické riešenie vzh¾adu budov Norma V súèasnosti platí u nás doporuèená norma ktorá hovorí o tom, e tepelný odpor R by mal mat' u novostavieb hodnotu minimálne 3,0 (m 2.K.W 1 ) a pri rekonštrukciách minimálne 2,0 (m 2.K.W 1 ) alebo súèinite¾' prechodu tepla k hodnoty maximálne 0,32 (W.m 2.k 1 ) a 0,46(W.m 2.k 1 ) Teplotechnický výpoèet Tepelnoizolaèné vlastnosti obvodovej steny sú charakterizované tepelným odporom R alebo súèinite¾om prestupu tepla k a od jej hrúbky alebo od hrúbky jej jednotlivých vrstiev a tepelnoizolaèných vlastností materiálov z ktorých sa skladá. Tie sú charakterizované súèinite¾om tepelnej vodivosti lambda. Tento výpoèet Vám dodá ka dá zavedená projekèná resp. realizaèná firma a zároveò Vám odporuèí najvýhodnejšie riešenie zatep¾ovacieho systému ( hrúbka a druh izolantu ). Tieto informácie Vám radi poskytnú odborne zaškolení pracovníci firmy SAKRET SLOVAKIA. 5 SAKRET. ltá zo stavby.

6 SAKRET Názvoslovie Kontaktné Zatep¾ovacie Systémy (KZS) Zatep¾ovanie je súbor technických opatrení, ktoré zabezpeèujú tepelnú ochranu budovy a umo òujú zabudovanie prídavných vrstiev stavebnej konštrukcie spravidla na jej vonkajšej strane, ktorých súèas ou je aj tepelnoizolaèná vrstva. Kontaktný zatep¾ovací systém (KZS) je skladba materiálov a doplnkových prvkov, ktoré spolu s pôvodnou stavebnou konštrukciou zabezpeèujú po adovanú tepelnú ochranu budovy bez negatívneho vplyvu na ostatné funkèné vlastnosti stavebnej konštrukcie a budovy. Obvodový pláš je stavebná konštrukcia tvoriaca vonkajší, zvyèajne zvislý obal budovy, zabezpeèuje ochranu vnútorného prostredia pred nepriaznivým vplyvom vonkajšieho prostredia. Zateplená stavebná konštrukcia je konštrukcia obvodového pláš a, strešného pláš a alebo inej stavebnej konštrukcie, na ktorej sa v dôsledku pridania vrstiev dosiahnu po adované tepelnoizolaèné a ïalšie funkèné vlastnosti súvisiace so zabezpeèením tepelnej ochrany budovy. Lepiaca vrstva je vytvorená z lepiacej malty, ktorá v kontaktnom zatep¾ovacom systéme zabezpeèuje spolupôsobenie pôvodnej stavebnej konštrukcie a vrstiev zatep¾ovacieho systému. Lepiaca malta je výrobok príznaèný systému na pripevnenie tepelnej izolácie k podkladu. Tepelnoizolaèná vrstva je èas kontaktného a odvetraného zatep¾ovacieho systému vytvorená z tepelnoizolaèného materiálu; zabezpeèuje po adovanú tepelnoizolaènú schopnos zateplenej stavebnej konštrukcie. Výstu ná (armovacia) vrstva je vrstva v kontaktnom zatep¾ovacom systéme, ktorá zabezpeèuje prenos za a enia od povrchovej úpravy a eliminovanie deformácií vznikajúcich v dôsledku objemových zmien a mechanického namáhania spôsobovaného vonkajšími silami. Vytvorená je z výstu nej malty, do ktorej je vtlaèená výstu ná mrie ka. Výstu ná malta je vrstva príznaèná systému nanášaná priamo na tepelnú izoláciu, obsahujúca výstu a urèujúca väèšinu mechanických vlastností kontaktného zatep¾ovacieho systému. Sklotextilná mrie ka je textília, príznaèná systému z nepretr itých sklených vláken usporiadaných v smere osnovy s alkáliovzdornou povrchovou úpravou. Základný náter je podkladový penetraèný náter zabezpeèujúci spolupôsobenie povrchovej vrstvy a výstu nej vrstvy. Povrchová vrstva / povrchová omietka sú minerálne, organické alebo anorganické materiály príznaèné systému, ktoré vytvárajú vonkajšiu vrstvu KZS; povrchová omietka / koneèná povrchová vrstva spolu s výstu nou vrstvou ovplyvòujú ochranu proti vplyvu poèasia a dodávajú systému elanú štruktúru a farbu. Mechanické kotviace prostriedky pre KZS sú prostriedky príznaèné systému na pripevnenie tepelnej izolácie na podklad, napr. profily alebo rozperné kotvy (hmo dinky). Kotevná då ka je då ka spolupôsobenia kotevného prvku a pôvodnej stavebnej konštrukcie. Zabezpeèuje prenos ahového za a enia. Soklová lišta je kovový nekorodujúci profil zabezpeèujúci ochranu zatep¾ovacieho systému pred mechanickým poškodením. Vytvára presné vymedzenie zaèiatku zatep¾ovacieho systému a zabezpeèuje jeho vertikálnu aj horizontálnu rovinnos. Otvorová konštrukcia je stavebná konštrukcia (okno, balkónové dvere) zabudovaná do obvodovej konštrukcie; okrem ochrany pred nepriaznivým vplyvom vonkajšieho prostredia umo òuje distribúciu denného svetla a slneèného iarenia do vnútorného prostredia miestností budovy, výmenu vzduchu (vetranie) a zrakové spojenie s okolitým prostredím. Tepelný most je èas stavebnej konštrukcie, kde v dôsledku porušenia jej tepelnotechnickej homogenity je teplota vnútorného povrchu v zimnom období ni šia ako teplota v be nom mieste vnútorného povrchu konštrukcie. 6

7 Technologický postup realizácie Spoloènos SAKRET SLOVAKIA má vo svojom bohatom výrobnom programe aj certifikované kontaktné zatep¾ovacie systémy pod¾a ETA (ETAG 004). A) SAKRET SK EPS Systém izolant z fasádneho polystyrénu B) SAKRET SK MW Systém izolant z fasádnych dosiek alebo lamiel z minerálnej vlny SYSTÉM SAKRET SK EPS SYSTÉM SAKRET SK MW SYSTÉM zlo enie systémov pod¾a jednotlivých vrstiev VARIANT EKONOMIK PROFI EKONOMIK PROFI Lepiaca vrstva SAKRET Špeciál SAKRET KAM SAKRET Špeciál SAKRET KAM Tepelná izolácia SAKRET EPS F SAKRET EPS F SAKRET FKD SAKRET FKD SAKRET FKL SAKRET FKL Kotviace prvky SAKRET KI 8M SAKRET STR U SAKRET KI 8M SAKRET STR U SAKRET STR U SAKRET SDK U SAKRET STR U SAKRET SDK U SAKRET SDK U SAKRET NT U SAKRET SDK U SAKRET NT U SAKRET NT U SAKRET NK U SAKRET NT U SAKRET NK U SAKRET NK U SAKRET NK U Armovacia stierka SAKRET Špeciál SAKRET KAM SAKRET Špeciál SAKRET KAM Armovacia sie ka SAKRET ARM SAKRET ARM SAKRET ARM SAKRET ARM 145 g/m g/m g/m g/m 2 Základný náter pod omietky SAKRET GRW SAKRET GRW SAKRET GRW SAKRET GRW Povrchová úprava SAKRET KH SAKRET KH SAKRET SK SAKRET SK uš¾achtilá omietka SAKRET SK SAKRET SK SAKRET SH SAKRET SH SAKRET SH SAKRET SCP / RP SAKRET SH SAKRET SCP / RP Pou itie správnych kotiev závisí od typu podkladu A) betón, B) plný materiál, C) dierovaný materiál, D) betón z ¾ahèeného kameniva, E) pórobetón O vhodnosti pou itia kontaktných zatep¾ovacích systémov a správnej realizácii sa informujte na alebo sakret@sakret.sk. 7 SAKRET. ltá zo stavby.

8 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Zalo enie zatep¾ovacích systémov Realizuje sa pomocou zakladacích (soklových) profilov z ¾ahkých nehrdzavejúcich kovov, ktoré sa osadia pod¾a vodorovnej rysky vopred pripravenej po obvode objektu. Soklový profil musí by pripevnený absolútne vodorovne. Upevnenie soklového profilu sa realizuje tromi hmo dinkovými skrutkami na 1 bm. Potrebné zaistenie rovinnosti èela zakladacích profilov sa dosahuje predovšetkým u nerovných podkladov pomocou distanèných podlo iek. Soklové profily na náro iach Pri zakladaní v náro iach a kútoch je treba profily upravi zrezaním pod uhlom 45. (príp. iným pod¾a tvaru budovy). Vzájomné napojovanie zakladacích profilov v ploche sa realizuje s medzerou 2 3 mm a prepojenie sa docieli pomocou plastových spojok. Nasadzovací profil Pri hrubovrstvej omietke (10mm škrabaná omietka) sa na soklový profil upína závesný profil. Závesné profily musia by v oblasti rohov zrezané do úkosu. 8

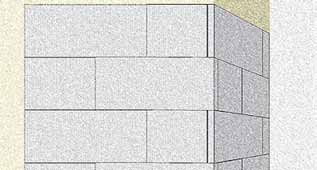

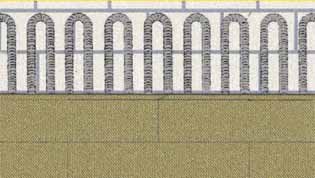

9 Technologický postup realizácie Lepenie izolaèných dosiek Rovnos podkladu urèuje spôsob lepenia. 1) Celoplošné lepenie: pou íva sa u rovinných podkladov. SAKRET KAM lepiaca hmota resp. SAKRET Špeciál lepiaca hmota sa nanesie po celej ploche hladkou stranou ozubeného hladítka a potom sa zubatou stranou stiahne (pou ijete hladítko so zubami min. 10x10 mm). Je nutné dba na to, aby sa lepiaci tmel nedostal na èelné a pozdå ne strany dosiek. Platí pre SAKRET EPS 70F a SAKRET FKD (rovný podklad) a pre SAKRET FKL 2) Rámové a bodové lepenie: pou íva sa u podkladov s nerovnos ami max. do ± 1cm. Lepiacou maltou SAKRET KAM, alebo SAKRET Špeciál sa vytvorí rám po okrajoch dosky a doplní sa 2 6 bodmi na ploche dosky. Je treba dba na to, aby tmel pokrýval min. 40% plochy dosky po nalepení. Izolaèné dosky sa lepia na väzbu s minimálnym presahom 20 cm, v dy smerom od zakladacej lišty nahor (výnimku tvorí oblas pod zakladacím profilom). Hrúbka lepiacej vrstvy je 2 3 cm. Úprava plochy nalepených izolaèných dosiek Realizuje sa po zatvrdnutí lepiaceho tmelu (tj. cca po hod. v závislosti od nasiakavosti podkladu). Nerovnosti v ploche u dosiek z polystyrénu EPS 70F a dosiek z minerálnej vlny je nutné upravi prebrúsením brusným hladítkom o ve¾kosti cca 200x 500 mm. Prach po brúsení dosiek v dy bezpodmieneène odstráni. 9 SAKRET. ltá zo stavby.

10 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) 10 Pri lepení je nutné dodr iava nasledujúce zásady!!! pri nanášaní a osadzovaní dosiek sa lepiaca hmota nesmie dosta na boènú stranu dosiek prvá rada dosiek, osadzovaných do zakladacieho profilu (odpovedajúcej hr. dosky) musí by tesne pritlaèená k prednej strane profilu a nesmie ju presahova dosky sa musia lepi tesne na doraz, prípadné vzniknuté medzery je treba vyplni pásikmi resp. klinmi z izolaè.materiálu alebo vypeni polyuretánovou penou do škár medzi jednotlivými doskami sa nesmie dosta lepiaca a armovacia malta (prebytoènú hmotu je treba odobra ) dosky musia by lepené na väzbu v ploche aj na rohoch objektu styky medzi doskami nesmú kopírova trhliny v podklade, styk dvoch rôznorodých konštrukcií alebo miesta rozdielnej hrúbky konštrukcií správne rieši napojovanie dosiek v mieste otvorových výplní, vodorovné ani zvislé škáry medzi doskami nesmú lícova s ostením okien a dverí v mieste nadpra í, ostení a parapetov lepi dosku v ploche fasády s presahom a dosku na ostení, nadpra í a parapete k nej pritlaèi

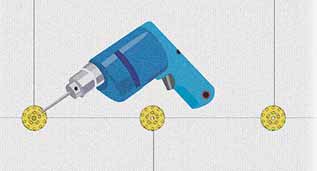

11 Technologický postup realizácie KOTVENIE IZOLAÈNÝCH PLATNÍ KOTVENIE DOSIEK Z FASÁDNEHO POLYSTYRÉNU SAKRET EPS 70 F Realizuje sa po zatvrdnutí lepiaceho tmelu min. 24hodín. Pre kotvenie KZS SAKRET SK EPS alebo MW Systém sa pou ívajú tanierové hmo dinky (viï materiálové karty na str.25) Výrobca hmo diniek predpisuje tieto minimálne kotevné då ky: do plných materiálov min. 25 mm (STR U, NT U) alebo min. 40 mm (KI 8M) do dutých materiálov min. 55 mm (STR U) KOTVENIE DOSIEK Z MINERÁLNEJ VLNY SAKRET FKD dosky sa kotvia cca hod. po zatvrdnutí lepiaceho tmelu. Po osadení hmo diniek sa na povrchu dosiek zrealizuje vyrovnávacia vrstva zo SAKRET KAM alebo SAKRET Špeciál. KOTVENIE LAMIEL Z MINERÁLNEJ VLNY SAKRET FKL lamely sa kotvia cca hod. po zatvrdnutí lepiaceho tmelu a to dvoma spôsobmi: A) kotvenie štandardnými tanierovými hmo dinkami cez armovaciu sie ku B) kotvenie štandardnými hmo dinami, ale pridaním rozširovacej hlavy hmo diny kotvením priamo na lamely FKL Všeobecný výpoèet celkovej då ky hmo dinky: Povrchové kotvenie izolantu Zapustený spôsob kotvenia håbka kotvenia v nosnom materiáli (je predpísaná výrobcom) + eventuálna stará omietka + lepiaca vrstva + hrúbka izolaènej dosky = då ka hmo dinky 11 SAKRET. ltá zo stavby.

12 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Výstu ná (armovacia) vrstva Dosky SAKRET EPS 70F Armovanie dosiek SAKRET EPS 70F sa realizuje po zatvrdnutí lepiaceho tmelu t.j hod pod¾a nasiakavosti podkladu. Po zaarmovaní sa nechá výstu ná vrstva min. 3 dni vyzrie. Dosky SAKRET FKD Armovanie dosiek SAKRET FKD sa realizuje po zatvrdnutí vyrovnávacej vrstvy lepiaceho tmelu t.j. cca po 72 hod pod¾a nasiakavosti podkladu. Po zaarmovaní sa nechá výstu ná vrstva min. 7 dní vyzrie. Lamely SAKRET FKL A) Ak sme kotvili štandardným spôsobom a pou ili sme rozširovacie profily kotviacich hmo dín, armovanie lamiel sa realizuje po zatvrdnutí vyrovnávacej vrstvy lepiaceho tmelu t.j. cca po 72 hod pod¾a nasiakavosti podkladu. Po zaarmovaní sa nechá výstu ná vrstva min. 7 dní vyzrie. B) Pri druhom spôsobe kotvenia sa po nalepení izolaèných lamiel SAKRET FKL najskôr urobí vyhladená stierka s armovacou sie kou. Táto vrstva sa nechá cca 1/2 hodinu zavädnú a potom sa cez armovaciu sie ku osadia kotvy. Po cca 72 hod. sa zrealizuje druhá vyrovnávacia stierka. V miestach hmo diniek sa osadia pásiky zo sklotextilnej mrie ky rozmerov 10 x 10 cm. Armovacia vrstva sa nechá min. 7 dní vyzrie. Pred armovaním plôch je treba pripravi vystu enie citlivých miest. Hrany, náro ia a ostenia sa vystu ia profilmi z plastu alebo nehrdzavejúcich kovov s nakašírovanou armovacou sklotextíliou alebo profilmi z tvrdenej sklotextílie Oblasti stavebných otvorov je nutné doplni diagonálnymi výstuhami z pruhov armovacej sklotextílie o rozmeroch min. 200x400 mm. Hrany v miestach dilatácií: osadi špeciálnym dilataèným profilom s man etou profily je nutné uklada zdola nahor s min. presahom 2 cm (z dôvodu stekania vody) pri montá i man etu chráòte pred zašpinením prú kom polystyrénu

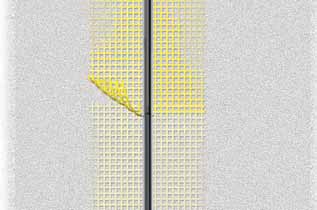

13 Technologický postup realizácie 5 mm Výstu ná vrstva KZS SAKRET sa vytvára plošným zatlaèením armovacej siete SAKRET do lepiacej a armovacej hmoty KAM resp.špeciál nanesenej ozubeným hladítkom (zuby ve¾kosti min. 10x10 mm) na izolaèné dosky a uhladením hmoty, ktorá prestúpila armovacou sie ovinu.armovacia sie sa ukladá zhora dole vo zvislých pásmach s presahom min. 10 cm. Presah minimálne 10 cm platí aj pre napojovanie na vystu enie citlivých miest. Hrúbka výstu nej vrstvy musí by min. 3 mm a max. 5 mm. Správne ulo enie siete SAKRET v armovacej stierke SAKRET KAM resp. SAKRET Špeciál: armovacia sie musí by obalená z oboch strán stierkovou hmotou v iadnom prípade nesmie le a priamo na tepelnoizolaèných doskách musí by ulo ená v hornej polovici armovacej stierky tak, aby štruktúra ôk armovacej siete nebola prekreslená do povrchu armovacej stierky Dilataèný profil v ploche typ E Dilataèný profil v kúte typ V 13 SAKRET. ltá zo stavby.

14 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Finálna vrstva omietky Penetrácia podkladu pri systéme EPS Penetrácia sa robí po vytvrdnutí armovacej výstu nej vrstvy min. však po 3 dòoch (viï tab). Penetrácia sa nechá vyschnú minimálne 24hodín pred nanášaním koneènej povrchovej úpravy. Penetrácia podkladu pri systéme MW Penetrácia sa robí po vytvrdnutí armovacej výstu nej vrstvy so SAKRET GRW min. však po 7 dòoch (viï tab.). Penetrácia sa nechá vyschnú minimálne 24hodín pred nanášaním koneènej povrchovej úpravy. Tenkovrstvé omietky Omietky sa aplikujú a po dôkladnom zaschnutí spojovacieho podkladného penetraèného náteru GRW min 24hod. Pri nanášaní pou ívajte v dy nerezové náradie. Pri omietaní nanášajte v dy len mno stvo, ktoré je mo né spracova s oh¾adom na štruktúrovanie a napojovanie spôsobom "mokrý do mokrého". Nepracova za silného vetra a priameho slneèného iarenia. Omietky SCP 2, SCP 3, RP2, RP3, a ostatné pastézne typu K a R na ahova zásadne v hr. zrna, inak nie je mo né ich kvalitne vyštruktúrova. Štruktúrovanie realizujte radšej plastovým hladítkom ne nerezovým (vytvára kvalitnejšiu štruktúru). Pri farebných pastéznych omietkach (vo vedrách) pou ívajte v jednej ploche farby rovnakej šar e. Farby rovnakého odtieòa, ale inej výrobnej šar e sa mô u nepatrne odlišova. Pokia¾ je nutné pastézne omietky umelo ivièné (KH R, KH K) a silikón ivièné (SH K, SH R) riedi, riedia sa vodou max. však 0, 4 l na vedro. Pastézne omietky silikátové (SK K, SK R) je mo né riedi materiálom Silikát Grund v mno stve do 0, 5 l na vedro. POZOR! V prípade ak riedite, musíte riedi všetky vedrá rovnakého farebného odtieòa rovnakým mno stvom vody. Pokia¾ nariedite jedno vedro 0, 4 l a druhé 0, 2 l farebný odtieò sa bude líši. 14

15 Technologický postup realizácie Stavebné predpoklady pre montá KZS SAKRET Kvôli škodlivým napätiam prostredníctvom tepelných roz a ností, vyhýbaniu sa ich úèinkom, odporúèame v oblasti zatep¾ovacích systémov pou íva pastelové farby. Mierou vhodnosti je tzv. stupeò svetlosti, pri pou ití na zatep¾ovací systém by mal by väèší ako 40. Akos a skúšanie Pred nanášaním tenkovrstvých omietok sa kontroluje rovinnos armovacej stierky pomocou dvojmetrovej laty, nerovnos nesmie presiahnu 5 mm. Meranie je v súlade s STN Vzh¾ad hotového zatep¾ovacieho systému musí by jednotný bez vidite¾ných škár medzi doskami alebo "prekreslených" hmo diniek. Detaily ukonèenia systému po obvode a pri styku s ostatnými konštrukciami musia by kvalitne zrealizované. Izolaèný systém mô e realizova len ten zhotovite¾, ktorý má pre uvedenú èinnos oprávnenie, a ktorej pracovníci sú preškolení firmou SAKRET Slovakia k.s. Štruktúra " ryhovaná" Štruktúra " škrabaná" Po iarna bezpeènos Na obytných budovách mo no pou íva do výšky 22, 5 m od úrovne podlahy prvého podla ia (+0, 000), ktorá nie je vyššia ne 1, 5 m nad okolitým terénom. Vo väèších výškach je nutné pou íva ako tepelný izolant minerálnu vlnu. Obecne záväzné predpisy z h¾adiska po iarnej bezpeènosti: STN Po iarna bezpeènos stavieb. Nevýrobné objekty. STN Po iarna bezpeènos. Po iarna odolnos stavebnej konštrukcie. STN Po iarno technické vlastnosti stavebných hmôt. Šírenie plameòa po povrchu stavebných hmôt. STN Po iarno technické vlastnosti hmôt. Stupeò hor¾avosti stavebných hmôt. STN Po iarna bezpeènos. Budovy pre bývanie a ubytovanie. STN Po iarna bezpeènos stavieb. Zmeny stavieb. 15 SAKRET. ltá zo stavby.

16 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Plošné napojenie sokla a realizácia minimálneho napojenia so zeminou Oblas sokla Omietka v oblasti sokla má ma dostatoènú pevnos, voduodpudzujúce prevedenie a schopnos odoláva kombinovaným úèinkom vlhkosti a mrazu. Dáva sa minimálne v dvoch vrstvách. lepiaca malta tepelná izolácia EPS alebo MW armovacia vrstva vrchná omietka kontaktný zatep¾ovací systém Vystu ená spodná omietka Pre vystu enú spodnú omietku (vystu ovacia vrstva) sa pou ívajú komponenty patriace do systému ako vystu ená omietka a tkanivo cm vrchná omietka kotvenie zateplenia soklová èas min. 30cm systém.zateplenie sokla napr. perimeter lepiaca malta hydroizolácia 5cm nopová fólia Vrchná omietka V oblastiach za a ovaných vodou sa pou ívajú organicky viazané omietky ako silikónovo ivièná omietka, Bundsteinputz omietka z kremièitých kamienkov alebo vhodné minerálne omietky, napr. SAKRET soklová omietka SKP. dla ba Prechodová oblas Ochrana proti vlhku Pod povrchom terénu je systém KZS pred pôdnou vlhkos ou chránený flexibilnou utesòovacou hmotou (SAKRET izolácia Ae alebo SBA). Ustupujúci sokel a realizácia zateplenia perimetrom cm lepiaca malta tepelná izolácia EPS alebo MW armovacia vrstva vrchná omietka kontaktný zatep¾ovací systém Riešenie sokla pri zvýšenom mechanickom za a ení Ak má by sokel vyhotovený so zvýšenou schopnos ou odoláva nárazom a pod., je k dispozícii viacero variánt pod¾a konkrétnych po iadaviek stavby: dodatoèná vystu ovacia vrstva dodatoèné vlo enie výstu ného pancierového tkaniva keramická vrstva zabudovanie špeciálnej platne s ochranou proti nárazom utesòovacia škárovacia hmota zakladací soklový profil kotvenie zateplenia vrchná omietka systémové zateplenie sokla napr. perimeter lepiaca malta soklová èas min. 30cm nopová fólia dla ba 5cm Prechodová oblas hydroizolácia existujúci perimeter spodnej stavby existujúca hydroizolácia stavby Zateplenie perimetrom

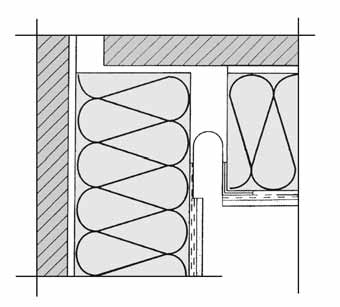

17 Technologický postup realizácie Ukonèenie sokla soklovými profilmi Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET SAKRET vrchná omietka Ukonèovací soklový profil SAKRET lepiaca a a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD Profilová hmo dinka Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (výstu ná vrstva) s vystu ovacím tkanivom SAKRET SAKRET vrchná omietka Ukonèovací soklový profil SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD Dilataèné škáry budov so SAKRET dilataènými profilmi SAKRET Dilataèný profil "E" (rovná plocha steny) Izolaèná doska Dilataèný profil "E" SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET vrchná omietka SAKRET Dilataèný profil "V" (posunutá plocha steny) Izolaèná doska Dilataèný profil "V" SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET vrchná omietka 17 SAKRET. ltá zo stavby.

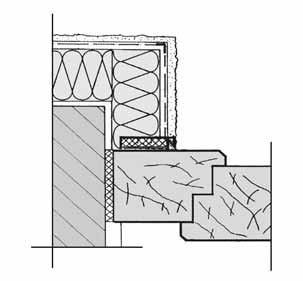

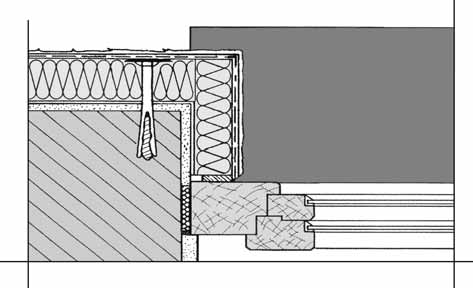

18 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Pripojenie ostení okien a dverí pomocou omietkovej lišty Napojenie okna boèné napojenie ostenia Izolaèná doska Rohový profil s armovacou sie kou SAKRET Vrchná omietka SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom Omietková lišta Napojenie okna zalícované s murivom Izolaèná doska SAKRET Vrchná omietka Rohový profil s armovacou sie kou SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom Omietková lišta Napojenie parapetnej dosky Izolaèná doska (polystyrén, minerálna vlna) Rohový profil s armovacou sie kou SAKRET Upchávka škáry alebo SAKRET Omietková lišta SAKRET Upchávka škáry Parapetná doska SAKRET Upchávka škáry Izolaèná doska (polystyrén, minerálna vlna)

19 Technologický postup realizácie Napojenie masívnej parapetnej dosky SAKRET Upchávka škáry Izolaèná doska Hmo dinka Masívna parapetná doska Rohový profil s armovacou sie kou SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD (lepiaca vrstva) Pôvodná omietka SAKRET Upchávka škáry alebo SAKRET Omietková lišta SAKRET Upchávka škár Napojenie vodiacej skrinky alúzií Hmo dinka Pôvodná omietka SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD (lepiaca vrstva) Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET Vrchná omietka Rohový profil s armovacou sie kou 19 SAKRET. ltá zo stavby.

20 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) 20

21 Technologický postup realizácie Kotvenie zatep¾ovacích systémov Nosná konštrukcia EJOT Koelner lepený, ukotvený systém betón (trieda A) plný materiál (trieda B) duté a dierované tehly (trieda C) medzerovitý ¾ahèený betón (trieda D) pórobetón (trieda E) STR U / SDK U STR U / SDK U STR U / SDK U STR U / SDK U STR U / SDK U NT U/ NK U NT U/ NK U NT U/ NK U KI 8M KI 8M KI 8M únosnosti kotiev (kn) betón (trieda A) plný materiál (trieda B) duté a dierované tehly (trieda C) medzerovitý ¾ahèený betón (trieda D) pórobetón (trieda E) 1,5 1,5 0,6 1,2 0,6 0,9 0,75 1,2 1,5 0,6 0,9 1,2 0,9 0,3 1,2 kotevná håbka håbka vàtania Typ kotvy triedy A,B,C,D trieda E triedy A,B,C,D trieda E KI 8M NT U / NK U STR U zapustená montá povrchová montá SDK U zapustená montá povrchová montá SAKRET. ltá zo stavby.

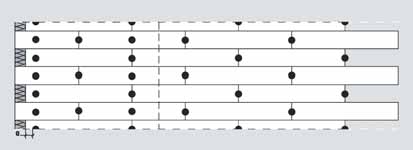

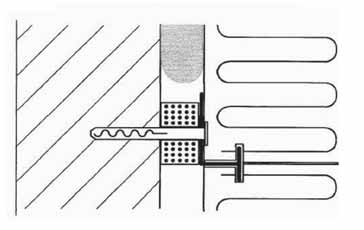

22 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) 1) Håbka kotvenia v stavebnom materiáli všeobecne 2) Okrajové pásma normálna budova 3) Håbka kotvenia v 3 vrstvových platniach 4) Okrajové pásma èlenená budova Okrajové pásma pod¾a DIN Pre zistenie okrajovej zóny platí DIN 1055, èas 4. Smerodajná je naju šia stena budovy (a). Šírka okraja (R) sa rovná 1/8 úzkej strany budovy (a), ale najmenej 1m a max. 2m. Šírka okraja (R) vyplýva z vonkajšieho merania budovy 5) Mechanicky kotvený systém ko¾ajnicový systém Šírka budovy (m) <= 8 >8 a <= 16 >16 Šírka okraja (m) 1 1,5 2

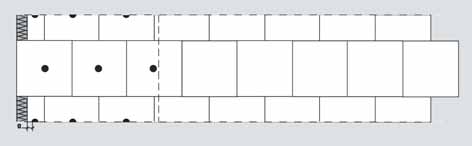

23 Technologický postup realizácie Výška budovy (fasády) Okrajové pásmo Plocha fasády nad 20 m od 8 do 20 m do 8 m SAKRET DOSKY EPS šírka izolantu trieda za a enia poèet kotiev v ploche resp. v okrajovom pásme [ mm ] hmo dinky 8m >= H 8m<H<20m 20m<H<100m [ kn/hmo dinka ] plocha okrajové plocha okrajové plocha okrajové pásmo pásmo pásmo 40 a 50 mm >= 0, >= 60 mm >= 0, SAKRET DOSKY FKD šírka izolantu trieda za a enia poèet kotiev v ploche resp. v okrajovom pásme D O S K Y hmo dinky 8m >= H 8m<H<20m 20m<H<100m [ mm ] [ kn/hmo dinka ] plocha okrajové plocha okrajové plocha okrajové pásmo pásmo pásmo 40 a 50 mm >= 0, >= 60 mm 0, >= 0, , Spôsob kotvenia, poèet hmo diniek prípadne aj då ku hmo diniek, by mal urèi statik. 23 SAKRET. ltá zo stavby.

24 SAKRET Kontaktné Zatep¾ovacie Systémy (KZS) Výška budovy (fasády) Okrajové pásmo Plocha fasády nad 20 m od 8 do 20 m do 8 m SAKRET LAMELY šírka izolantu trieda za a enia poèet kotiev v ploche resp. v okrajovom pásme L A M E L Y hmo dinky 8m >= H 8m<H<20m 20m<H<100m [ mm ] [ kn/hmo dinka ] plocha okrajové plocha okrajové plocha okrajové pásmo pásmo pásmo mm >= 0, , Spôsob kotvenia, poèet hmo diniek prípadne aj då ku hmo diniek, by mal urèi statik. 24

25 Technologický postup realizácie SAKRET hmo dinka KI8M, kotviace tanierové hmo dinky SAKRET hmo dinka KI8M materiál a mechanické vlastnosti viï údaje výrobcu hmo diniek pod¾a ETA 06/0191 balenie 100 ks priemer taniera 60 mm priemer drieku 8 mm KI8M 90 = 90 mm KI8M 130 = 130 mm KI8M 170 = 170 mm oznaèenie a då ka KI8M 110 = 110 mm KI8M 150 = 150 mm KI8M 190 = 190 mm KI8M 210 = 210 mm pou itie A, B, C (pod¾a ETAG 014) 0,9 kn plná pálená tehla výpoètová únosnos 1,20 kn betón C20/25 0,5 kn dierovaná tehla minimálna kotevná då ka výrobca minimálne 40 mm, KOELNER S.A. ul. Kwidzinska 6, Wroclaw, Po¾ská republika SAKRET hmo dinka STR U, kotviace tanierové hmo dinky SAKRET hmo dinka STR U, SDK U materiál a mechanické vlastnosti viï údaje výrobcu hmo diniek pod¾a ETA 04/0023 balenie 100 ks priemer taniera 60 mm priemer drieku 8 mm STR U 115 = 115 mm STR U 155 = 155 mm STR U 195 = 195 mm oznaèenie a då ka STR U 135 = 135 mm STR U 175 = 175 mm STR U 215 = 215 mm STR U 235 = 235 mm pou itie A, B, C, D, E (pod¾a ETAG 014) 1,50 kn plná pálená tehla 0,60 kn ¾ahèený betón výpoètová únosnos 1,50 kn betón C16/20 0,75 kn pórobetón 1,20 kn dierovaná tehla kotevná då ka minimálne 25 mm, 65 mm do pórobetónu výrobca EJOT Baubefestigungen GmbH In der Stockwiese 35, D Bad Laasphe, Nemecko SAKRET hmo dinka NT U, kotviace tanierové hmo dinky SAKRET hmo dinka NT U, NK U materiál a mechanické vlastnosti balenie viï údaje výrobcu hmo diniek pod¾a údajov výrobcu ETA 05/ ks priemer taniera 60 mm priemer drieku 8 mm NT U 115 = 115 mm NT U 175 = 175 mm oznaèenie a då ka NT U 135 = 135 mm NT U 195 = 195 mm pou itie NT U 155 = 155 mm A, B, C (pod¾a ETAG 014) NT U 215 = 215 mm 1,50 kn plná pálená tehla 0,50 kn ¾ahèený betón výpoètová únosnos 1,20 kn betón C16/20 0,90 kn dierovaná tehla kotevná då ka výrobca minimálne 25 mm EJOT Baubefestigungen GmbH In der Stockwiese 35, D Bad Laasphe, Nemecko 25 SAKRET. ltá zo stavby.

26 SAKRET FASÁDY S OSOBITOS OU Minerálne vrchné omietky a pastézne vrchné omietky Vrchné omietky SAKRET dodajú svojimi peknými farbami a štruktúrami fasádam nezamenite¾nú osobitos. Mo nosti, ktoré má SAKRET vo svojej palete vrchných omietok pripravené sú všestranné. SAKRET ponúka omietky najvyššej kvality od prípravy omietkového základu a sanaèných omietok, od strojových a ruèných omietok, od farieb a náterov a po minerálne a organické vrchné omietky v atraktívnych farbách a štruktúrach. A to s príkladnými stavebno fyzikálnymi a stavebno biologickými vlastnos ami. SAKRET omietky sú vo vynikajúcej miere odolné voèi poveternostným vplyvom a majú dobré vlastnosti difúzie vodných pár a tým zabezpeèujú pohodovú pobytovú klímu. Rozsiahla ponuka produktov ako omietkové systémy SAKRET, napr. škrabaná omietka, ryhovaná omietka, pastézna omietka, minerálna omietka a zatieraná omietka v rôznej zrnitosti, umo òujú ve¾ké mno stvo štruktúrovaných mo ností na všetkých vnútorných aj vonkajších plochách. Farby zaujímajú pri tvorivých otazkach dôle itú pozíciu. Z tohto dôvodu vytvoril SAKRET rozsiahlu paletu farebných odtieòov, ktorá pokrýva ka dú farebnú oblas a aj pri nároènejších objektoch nezostane iadne elanie nevypoèuté. Stavajte na dlhoroèných skúsenostiach jedného z popredných predajcov inovatívnych omietkových systémov. 26

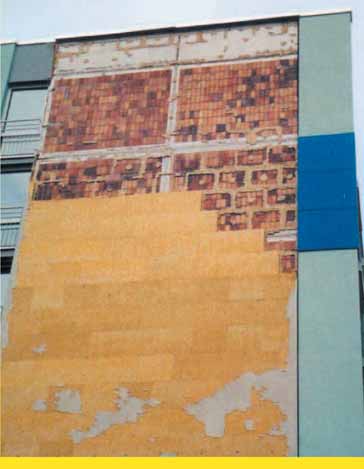

27 Údr ba alebo modernizácia KZS systémov Len v Nemecku je teraz polo enej 500 a 600 miliónov m2 fasádnej izolácie. Prvé systémy pochádzajú zo zaèiatku 60. rokov a majú teda viac ako 40 rokov. Silnejšie obdobie zatep¾ovania bolo zaèiatkom 70. rokov v priebehu naftovej krízy. Ka dý rok pribudne asi 35 miliónov metrov štvorcových. KZS systémy nie sú ako fasádne omietky iadne systémy, ktoré netreba udr iava. Trvácnos týchto zatep¾ovacích systémov sa zatia¾ nedá štatisticky zisti, preto e ve¾a systémov zo 70 tych rokov stále slú i a zrejme ešte nedosiahli koniec ich ivotnosti. Napriek tomu treba, ako pri iných fasádach tie, ráta ka dých rokov s údr bou, napr. náterom. Ïalej idúce údr bové opatrenia musia by vykonávané z najrôznejších dôvodov. U len kvôli pribúdajúcim plochám získava táto téma na vá nosti. prevedení. Netreba zabúda ani na to, e mnohé fasády zo 70 tych a 80 tych rokov sú prerábané a modernizované nielen kvôli farbe, ale aj kvôli štruktúre omietok. Vo všetkých prípadoch je ale dôle ité zisti príèinu škôd a odstráni ju. Ináè vzniká riziko, e vynovený systém bude trpie tou istou poruchou. Na zaèiatku sa pou ívali systémy, kde bola hrúbka izolaèného materiálu mm a tým pádom iadnym spôsobom nespåòali dnešný štandart v súvislosti s úsporou energie. Tieto systémy sa "zdvojovaním" prispôsobujú aktuálnym po iadavkám. Samozrejme treba èoraz viac systémy prerába aj kvôli poškodeniam najrôznejších druhov, napríklad nárazy, graffiti. Bohu ia¾ mnohé škody vznikli kvôli nedostatoènej dôkladnosti v plánovaní, konštrukcii alebo 27

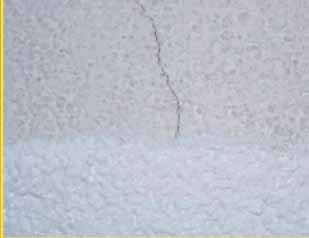

28 SAKRET Mechanické poškodenie Nasledovné faktory treba preveri pred zaèatím prác: Je systém nosný? Systémy, ktoré majú pri¾navý podklad, mô u by všeobecne prerábané. Vo¾né systémy (t.j. nelepené) mô u by upevnené dodatoènými hmo dinkami, to by malo by urobené najskôr. U viac nezlepený systém by mal po prerábke vykazova porovnate¾nú trvanlivos ako nové systémy. Toto nemô e by bez funkènej adhéznej vrstvy zabezpeèené. Je systém "v" a "za" izolaèným materiálom suchý? Vznikajúca vlhkos je v KZS systéme zriedkavá, mô e ma ale rôzne príèiny. Najèastejšie sú za to zodpovedné chybné riešenia detailov, ako sú napojenia striech alebo okien. Takéto chyby treba najskôr odstráni, prièom následne systém pomaly uschne. Potom sa mô e zaèa s prerábaním. Ak sú za vlhkos zodpovedné stavebno fyzikálne dôvody ako prílišný nápor vodnej pary, alebo aj defektná parozábrana v hotovom dome, nie je prerábanie bez ïalšej opravy vhodné. V takýchto prípadoch odporúèame poveri odborníka výpoètom nových rosných bodov. Zatep¾ovacie materiály z minerálnej vlny menia pod dlhodobým pôsobením vody svoje vlastnosti a mali by by všeobecne obnovované. Sú ïalšie detaily budovy pre hrubšiu vonkajšiu vrstvu dostaèujúce? Pred zosilnením zatep¾ovacej vrstvy treba preveri parapety, presah strechy, spádové potrubia atï. a v prípade potreby treba všetky vylo i a na novú hrúbku zateplenia. Aký je stav uš¾achtilej omietky? Vrchná omietka starého systému predstavuje poloviènú plochu rekonštrukcie. Málopevné resp. zvetrané omietky alebo nátery sa dajú odstráni prúdom tlakovej vody. Èistiaci proces nevykonávajte s horúcou vodou, táto izolaèný materiál nièí. Iba povrchovo odpieskované omietky mô u by natrené a spevnené základným náterom ako SAKRET penetraèný náter TG. Pri¾navé farebné vrstvy na neporušených omietkach nevadia. Pokus pri¾navosti sa dá urobi jednoducho nasledovne: na skúšanú plochu sa nanesie asi 40 x 40 cm skúšobná vzorka lepiacej a armovacej malty, vlo í sa kus siete o rozmere 40 x 60 cm a èaká sa dní. Pokia¾ sa dá sie vytiahnu z malty bez toho, aby sa táto oddelila od podkladu, je pri¾navos dostaèujúca. Vykazuje fasáda mechanické poškodenia? Ak sú porušené miesta poškodené nárazom alebo predchádzajúcou úpravou, je v prípade potreby lokálne odstránený poškodený izolaèný materiál a nahradený alebo doplnený novou omietkou a zatmelený SAKRET lepiacou a armovacou stierkou KAM resp.špeciál. Keï e sa na týchto miestach nenachádza prekrývajúca sie ka, je nevyhnutne potrebné pretmelenie celej plochy alebo minimálne 50 cm okolo poškodeného miesta. 28

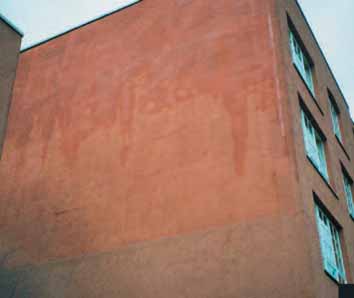

29 Postup údr by Obnovovací náter zneèistenej KZS fasády Pre nový náter KZS fasády musia by zvolené materiály, ktorých vlastnosti sú urèené na osobité termické a mechanické pomery a ktoré by mali by biocídne odolné. Špeciálny výrobok na sanáciu zatep¾ovacích fasád je SAKRET KZS sanaèná farba. Tento elastický, nie termoplastický náter vykazuje ve¾mi nízku náchylnos k zneèisteniu a predchádza tvorbe plesní a machov. V prípade výskytu plesní a machov na fasáde sa plocha ošetrí SAKRET Toxol a následne sa natrie novou omietkou alebo náterom.. Fasády s malými trhlinami (max. 0,2 mm) Tzv. vlasové trhliny mô u by opravené špeciálnym, trhliny prekrývajúcim náterovým systémom. Základný náter sa robí SAKRET plniacim tmelom SRF, koneèná vrstva sa robí SAKRET sanaènou farbou KZS. Oprava fasád novou armovacou vrstvou Na systémoch s rozsiahlejším poškodením sa nedá vykona údr ba len novou vrstvou fasádnej farby. Aj výmena vrchnej omietky z estetických dôvodov mô e by vykonaná len na novej stierkovej a armovacej vrstve. povrch starého systému sa vyèistí a odstránia sa všetky vo¾né vrstvy poškodené miesta sa uzavrú pod¾a popisu stará omietka sa potiahne armovacou vrstvou zo SAKRET lepiacej a armovacej omietky KAM alebo Špeciál v hrúbke cca.5 mm a s armovacou sie kou SAKRET ARM nasledujúca vrstva vrchnej omietky sa robí pod¾a potreby SAKRET. ltá zo stavby.

30 SAKRET Zdvojenie zateplenia Pri zlepšovaní vlastností zatep¾ovania systému zväèšovaním hrúbky èasto nie je nutné demontova a likvidova starý systém. Èasto je mo né dosiahnu elanú hrúbku dodatoèným polo ením izolaèného materiálu. Odporúèa sa nasledovný pracovný postup: vstavané prvky, ako napr. parapety sa prispôsobia na vhodnú hrúbku pre elaný systém soklová lišta mô e by nahradená alebo sa umiestni pod existujúcu lištu nová lišta so zodpovedajúcou širkou a medzipriestor sa vyplní izolaèným materiálom povrch starého systému sa vyèistí a odstránia sa všetky vo¾né èastice ak súèet hrúbky polystyrénu prekroèí 100 mm, musia by zabudované predpísané protipo iarne bariéry z izolácie z minerálnych vlákien. Do existujúceho izolaèného materiálu napr. nad okenným otvorom odre eme izolant 20 cm na výšku a 30 cm do šírky nad otvorom budovy, odstránime a vlepí sa lamela z minerálnej vlny nové izolaèné platne sa na starý systém nalepia SAKRET lepiacou a armovacou stierkou KAM bodovo alebo celoplošne pod¾a rovinnosti podkladu. celkový systém sa všeobecne spája pod sie kou hmo dinkami schválenými stavebným dozorom. Typ hmo dinky sa urèuje pod¾a podkladu, pri výpoète då ky hmo dinky musí by zoh¾adnená celková hrúbka starého systému vrátane vrstvy lepu a omietky potom nasleduje ako obvykle vrstva armovacej vrstvy a uš¾achtilej omietky 30

31 SAKRET Plesne a machy Ne elaní hostia na fasádach Plesne a machy sa v prostredí vyskytujú miliardy rokov. Patria k najstarším organizmom, ktoré obývajú zem a dobyli prakticky všetky ivotné priestory našej planéty. V posledných rokoch vznikla na verejnosti diskusia, ktorá sa zaoberá pribúdajúcim osíd¾ovaním uvedených mikroorganizmov na fasádach. Zelené alebo šedo èierne zafarbenia na povrchu stavebných konštrukcií pochopite¾ne vyvolávajú hnev majite¾ov. Verejná diskusia k tejto problematike pomáha spoznáva a minimalizova riziká usadenia machov a plesní. Machy patria k zeleným rastlinám, to znamená, e iviny prijímajú hlavne zo vzduchu (oxid uhlièitý), da ïovej vody a slneèného iarenia. Podlo ie preto pou ívajú len ako dr iak, nenapádajú ho. Preto mo no spozorova rast machov aj na hladkých povrchoch ako sklo, lak alebo kov. Plesne sú oproti tomu odkázané na organické zdroje potravy, to znamená, e iviny prijímajú okrem iného aj z podlo ia a sú v stave zhodnoti takmer ka dú organickú látku. Avšak sú spravidla ve¾mi nenároèné. Staèí trochu prachu. Èasto nasledujú machy ako druhá kolonizácia. Lišajníky sú symbiózou plesní a machov. Machové zlo ky lišajníka dodávajú prostredníctvom fotosyntézy potrebné uh¾ohydráty pre oboch, plesne sú v stave pomocou ich podhubia prijíma rovnako potrebné stopové prvky. Stupeò rastu lišajníkov sa mimochodom pou íva ako bio indikátor kvality vzduchu, nako¾ko predovšetkým lišajníky sú ve¾mi citlivé na škodliviny vo vzduchu ako oxid sirièitý. Všetky rody majú spoloènú potrebu pre rast dostatoènú vlhkos. SAKRET. ltá zo stavby.

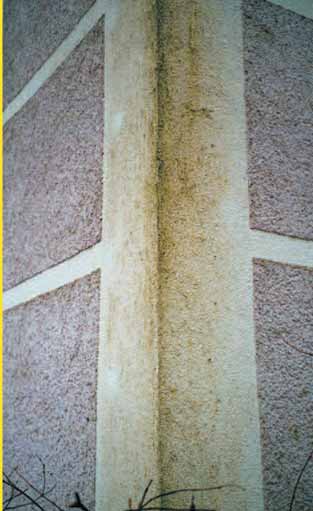

32 SAKRET Nasledovné faktory zvyšujú alebo zni ujú riziko napadnutia: Stavebné vplyvy Suché fasády nebývajú napadnuté. Vplyv soklového riešenia, odkvapov a strešných presahov na fasády je enormný. Vlhkos fasády sa zvyšuje minimalizovaním strát tepla, preto e sa zni uje teplota plochy. Preto nie je osídlenie fasád na zatep¾ovacích systémoch obmedzené, preto e riziko pozostáva pri všetkých povrchoch, ktoré zvnútra u nie sú prostredníctvom malej vodivosti tepla stenovej konštrukcie ohrievané. Ïalším faktorom je vysádzanie rastlín blízko fasád. Rastliny zvyšujú vlhkos vzduchu v ich okolí a zásobujú fasády organickým prachom. Vplyvy okolia Blízkos vody alebo lesa výrazne podporujú rast mikroorganizmov na stavbe, urbanistické okolie s teplejšou mikroklímou redukuje riziko. Paralelne k tomu má vplyv aj kvalita vzduchu: èím lepšia kvalita vzduchu, tým vyššia je miera rastu mikroorganizmov. Tendencia k vyššej kvalite vzduchu vedie v spojení s teplejšou, vlhkejšou klímou posledného desa roèia a k vyššiemu a èastejšiemu výskytu sídelných fasád. Význam po¾nohospodársky vyu ívaných plôch v susedstve budov sa v priebehu vývoja osevných metód zmenil: kým predtým prach z polí obsahoval dostatok pesticídov, aby sa zabránilo machom, slú i dnes ako vý ivný základ pre rast mikroorganizmov. Vplyvy podkladu Tenkovrstvá omietka na zateplení vychladne rýchlejšie ako systémy s hrubšou vrstvou, tým je zarosenie silnejšie. Farebné omietky sa na slneènom iarení ohrejú rýchlejšie ako biele a rýchlejšie schnú. Omietka musí svojím nastavením (hydrofóbia) prijíma ve¾mi málo vody. Ešte dôle itejšie: voda musí by rýchlo odvedená z povrchu. Ako farby tak aj omietky by mali by biocídne vybavené, tak e prídavným prostriedkom by chránené proti zasídleniu mikroorganizmov. Tieto prostriedky ale netvoria iadnu ochranu, ale iba odïa¾ujú vznik mikroorganizmov. Minerálne omietky sú mimochodom vïaka obsahu vápenca a tým vznikajúcej alkalite v prvej fáze chránené proti napadnutiu machmi a plesòami.

33 SAKRET Nákupný zoznam Produkty na lepenie KAM lepiaca armovacia stierka Špeciál lepiaca armovacia stierka KSD lepiaca armovacia stierka SPK lepidlo na polystyrén a minerálnu vlnu Produkty na zateplenie minerálna vlna, platne nosièe omietky lamely z minerálnej vlny polystyrénové dosky EPS polystyrénové dosky XPS ochranné dosky proti nárazom dosky pivnièného stropu Produkty na armovanie KAM lepiaca armovacia stierka Špeciál lepiaca armovacia stierka KSD lepiaca armovacia stierka armovacia sie ka pancierová sie ka zatåkacia hmo dinka, skrutkovacia hmo dinka Produkty na zatesnenie flexibilné tesniace hmoty pásky na utesnenie škár omietkové lišty Príslušenstvo ozdobné profily rohový profil so sie kou rohový uholník ukonèovacie profily napájacie profily dilataèné profily hmo dinkový tanier soklový profil s hmo dinkou dr iace a spájacie lišty Produkty na omietanie Minerálne vrchné omietky, ako napr. SCP minerálna omietka hladená RP minerálna omietka ryhovaná BFP bavorská jemná omietka KP škrabaná omietka EFP š¾achtená jemná omietka Pastézne produkty, ako napr. silikónovo ivièná omietka SH K, SH R silikátová omietka SK K, SK R umelo ivièná omietka KH K, KH R pestrá omietka z kamienkov BSP Fasádne farby, ako napr. SFF, SHF, DFA 33 SAKRET. ltá zo stavby.

34 SAKRET Vlastnosti komponentov v zatep¾ovacích systémoch SAKRET SK EPS Systém a SAKRET SK MW Systém Stavebná látka Hrúbka c s d (m) (W.m 1.K 1 ) (J.kg 1 K 1 ) (kg.m 3 ) ( ) (s.10 9 ) (m) 1 KH 0,0015 0, ,157 2 SK 0,002 0, ,5 0,035 3 SH 0,002 0, ,062 4 GRW 0, , , SCP 0,002 0, RP 0,002 0, KAM lepenie 0,01 0,03 0, armovanie 0,003 8 Špeciál lepenie 0,01 0,03 0, ,7 30 armovanie 0,003 9 Polystyrén EPS70F 0,02 0,200 0, ,4 0,0047 0, XPS 0,02 0,200 0, , FKDhr. do 4cm / nad 4cm 0,04 0,180 0, / 150 1,4 0, FKL 0,04 0,180 0, ,3 0,0818 (W.m 1.K 1 ) súèinite¾ tepelnej vodivosti c (J.kg 1 K 1 ) merná tepelná kapacita (kg.m 3 ) objemová hmotnos, hustota ( ) faktor difúzneho odporu (s.10 9 ) súèinite¾ difúzie vodnej pary s d (m) ekvivalentná difúzna hrúbka KH SK SH umelo ivièná omietka pastézna silikátová omietka pastézna silikónová omietka pastézna 34

35 Tepelný odpor konštrukcie R (m 2.K/W) R = d / d hrúbka konštrukcie (m) súèinite¾ tepelnej vodivosti materiálu (W/m.K) Normové hodnoty tepelného Obnovované Nové odporu R konštrukcií budovy budovy Vonkajšia stena a šikmá strecha nad obytným priestorom so sklonom > Plochá a šikmá strecha > Strop nad vonkajším prostredím 3 5 Strop pod nevykurovaným priestorom 2,5 4 Orientaèné hodnoty tepelného odporu izolantov a konštrukcií polystyrén EPS 70F ( = 0,038) minerálna vlna ( = 0,040) hr. 2cm R = 0,526 hr. 2cm R = 0,500 hr. 3cm R = 0,789 hr. 3cm R = 0,750 hr. 4cm R = 1,053 hr. 4cm R = 1,000 hr. 5cm R = 1,316 hr. 5cm R = 1,250 hr. 6cm R = 1,579 hr. 6cm R = 1,500 hr. 8cm R = 2,105 hr. 8cm R = 2,000 hr. 10cm R = 2,632 hr. 10cm R = 2,500 hr. 12cm R = 3,158 hr. 12cm R = 3,000 hr. 14cm R = 3,684 hr. 14cm R = 3,500 hr. 16cm R = 4,211 hr. 16cm R = 4,000 hr. 18cm R = 4,737 hr. 18cm R = 4,500 hr. 20cm R = 5,263 hr. 20cm R = 5,000 Porotherm na maltu na termomaltu na termomaltu HM 2,5 LM 21 LM 21 + neomietnuté neomietnuté termoomietka THP Porotherm 44 R = 2,45 R = 2,84 R = 3,18 Porotherm 38 R = 2,14 R = 2,48 R = 2,81 Porotherm 30 R = 1,1 Murivo z tehál plných pálených CPP = 0,8 na maltu VC Stena hrúbky 30 cm R = 0,375 Stena hrúbky 35 cm R = 0,438 Stena hrúbky 40 cm R = 0,500 Stena hrúbky 45 cm R = 0,563 Stena hrúbky 50 cm R = 0,625 Stena hrúbky 55 cm R = 0,688 Stena hrúbky 60 cm R = 0,750 Steny z betónu = 1,36 Stena hrúbky 10 cm R = 0,074 Stena hrúbky 15 cm R = 0,110 Stena hrúbky 20 cm R = 0,147 Stena hrúbky 25 cm R = 0,184 Stena hrúbky 30 cm R = 0,221 Stena hrúbky 35 cm R = 0,257 Stena hrúbky 40 cm R = 0,294 Stena hrúbky 45 cm R = 0,331 Stena hrúbky 50 cm R = 0,368 Pórobetónové tvárnice na lepidlo SAKRET PK Ytong neomietnuté murivo P2 400 = 0,099 hr.250 mm R = 2, R = 3, R = 3,788 P2 500 = 0,122 hr.250 mm R = 2, R = 2, R = 3,074 P4 500 = 0,126 hr.250 mm R = 1, R = 2, R = 2,976 Murivo z prieène dierovaných tehál CDM = 0,74 na maltu VC Stena hrúbky 30 cm R = 0,405 Stena hrúbky 35 cm R = 0,473 Stena hrúbky 40 cm R = 0,541 Stena hrúbky 45 cm R = 0,608 Stena hrúbky 50 cm R = 0,676 Stena hrúbky 55 cm R = 0,743 Stena hrúbky 60 cm R = 1, SAKRET. ltá zo stavby.

36 Poradca Chcete vedie viac... Chcete vedie všetko o systémových opravách fasád, balkónov, priemy selných a dopravných stavieb, mostov, zásobníkoch pitnej vody, vodných stavieb, kanalizácií a èis tiarní odpadových vôd? Všetko s bohatou ilustráciou a projekènými detailami. Chcete vedie ako správne a èím utesni proti vlhkosti a vode balkóny, terasy, domáce kúpe¾ne, sprchy na plavárnach, domáce a verejné plavecké bazény, závodné kuchyne, mliekárne, umývarne automobilov? Všetko s bohatou ilustráciou a projekènými detailami. Chcete sa dozvedie všetko o systé moch trvácneho kladenia exter iérových dla ieb v záhradách, dvoroch, námestiach. O spriah nutých systémoch podlo ia, mal tového lô ka a exteriérových dla ieb z betónu, umelého i prírodného kameòa ich zata ovania chodcami i dopravnými prostriedkami? Všetko s bohatou ilustráciou a projekènými detailami. Chcete vedie všetko o kontaktných zatep¾ovacích systémoch SAKRET v zmysle európskeho i národneho technického osvedèenia, systémoch s izolantom z polystyrénu i minerál nej vlny? O systémovej izolácii, sanácii a modernizácii? Všetko s bohatou ilustráciou a projekènými detailami. Chcete vedie viac o kreatívnych náteroch stien v privátnych obyd liach, hoteloch, bankách, exkluzív nych predajniach, reštauráciach, kaviaròach, salónoch... Preè od jednoduchej a monotónnej úpravy stien k atraktívnej farebnej úprave vo farbách juhu, ktorá vyz dvihne hodnotu Vášho priestoru. Všetko s bohatou ilustráciou a de tailami jednoduchého spracovania a nanášania. SAKRET Slovakia k.s. Pri Kalvárii TRNAVA Obchodný riadite¾: valent@sakret.sk Sekretariát/informácie: sakret@sakret.sk Odbyt/objednávky: cambal@sakret.sk Ekonomický úsek: jurcova@sakret.sk Marketing: heckova@sakret.sk Fax: e mail: sakret@sakret.sk web: Regionálne zastúpenia: Produktový mana ér: arch@sakret.sk Zatep¾ovacie systémy a fasády: horn@sakret.sk Bratislava: ba@sakret.sk Západné Slovensko: zapad@sakret.sk Ju né Slovensko: juh@sakret.sk Stredné Slovensko: stred@sakret.sk Severné Slovensko: sever@sakret.sk Východné Slovensko: vychod@sakret.sk Aplikaèný technik: Technik strojov: SAKRET. ltá zo stavby.
