KVK THERM eps special ETA č. 09/0144 s izolantem z expandovaného polystyrenu ( EPS )

Transkript

1 Technický list pro venkovní tepelně izolační kompozitní systém ( ETICS ) KVK THERM eps special ETA č. 09/0144 s izolantem z expandovaného polystyrenu ( EPS ) 1) Základní údaje Vnější tepelně izolační kompozitní systémy (ETICS ) slouží pro zvýšení tepelného odporu obvodových konstrukcí budov. Nejsou určeny pro vodorovné nebo šikmé plochy vystavené působení srážkové vody. Systém ETICS je vyroben jako nenosný prvek. Nepůsobí ke zvýšení stability konstrukcí, na níž je aplikován. Montáž ETICS na konkrétní objekt vyžaduje zpracování projektové dokumentace. Je nutno respektovat fakt, že pokud je dílo realizováno bez projektu, zodpovědnost za správný návrh skladby ETICS ve vztahu k platným předpisům a normám v místě a čase realizace přebírá zhotovitel ETICS. Projektová dokumentace ETICS obsahuje minimálně identifikační údaje o zateplovaném objektu, jednoznačnou specifikaci materiálů s počtem a dimenzí jednotlivých složek zateplení, statické, tepelně technické a požárně technické posouzení navržené skladby, výkresovou dokumentaci, nutnou k jednoznačnému vymezení ploch s konkrétními skladbami ETICS a k určení barevnosti a kvality povrchových úprav jednotlivých fasádních nebo podhledových ploch Podle potřeby též výkresy atypických detailů ETICS a jeho návazností na stavební konstrukce. Technickou podporu projektantům zajišťuje výrobce ETICS. Systém KVK THERM eps special s izolantem z expandovaného pěnového polystyrenu je z hlediska statického návrhu posuzován jako 1) částečně lepený ETICS s doplňkovým mechanickým kotvením. Lepená plocha při tom musí tvořit minimálně 30 % povrchu rubu desky. 2) mechanicky kotvený ETICS s doplňkovým lepením. Lepená plocha při tom musí tvořit minimálně 30 % povrchu rubu desky. Lze jej použít pro dodatečné vnější kontaktní zateplení obvodového pláště objektů s výškovou polohou požárních úseků do h p 22,5m. 1

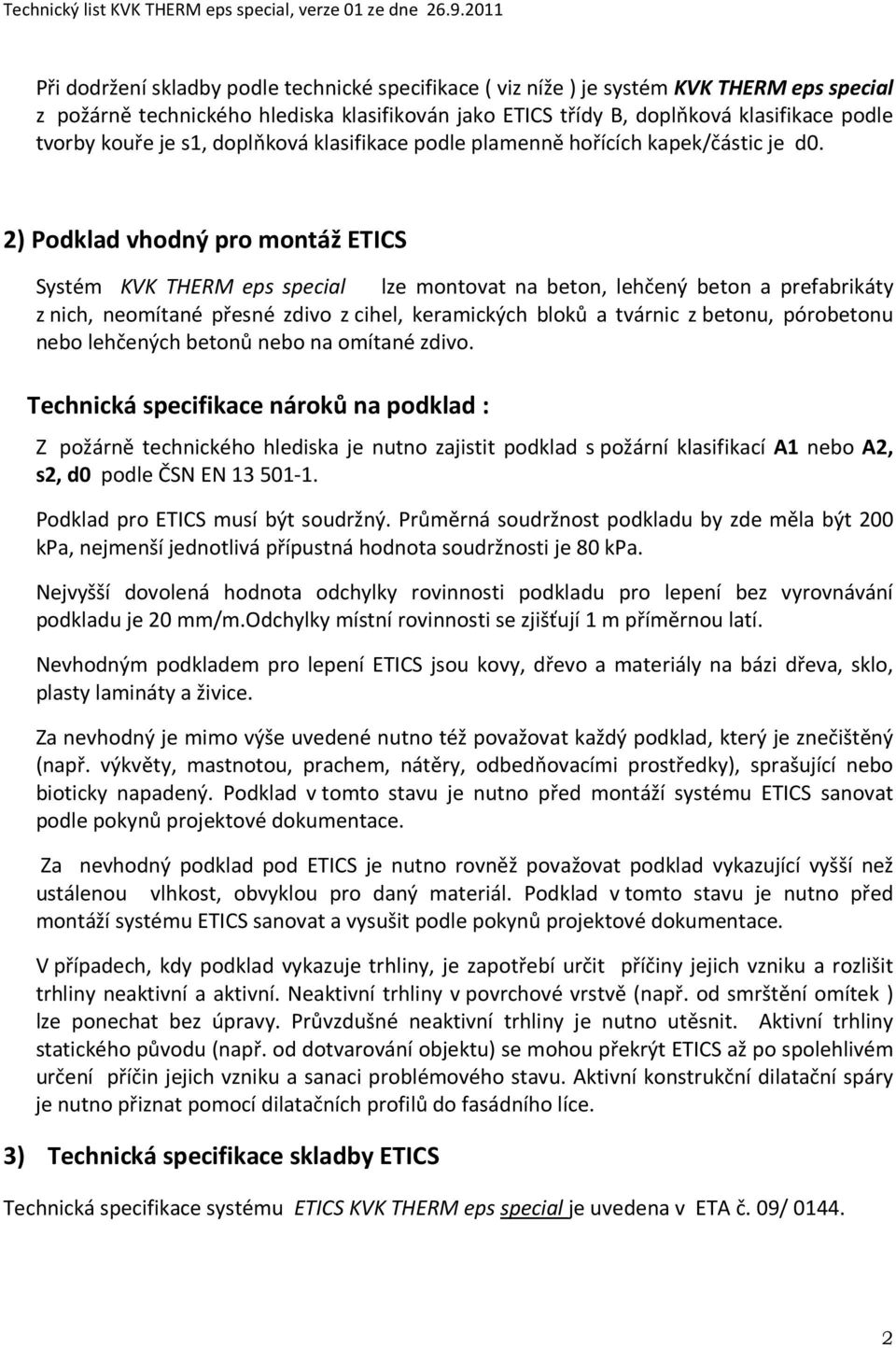

2 Při dodržení skladby podle technické specifikace ( viz níže ) je systém KVK THERM eps special z požárně technického hlediska klasifikován jako ETICS třídy B, doplňková klasifikace podle tvorby kouře je s1, doplňková klasifikace podle plamenně hořících kapek/částic je d0. 2) Podklad vhodný pro montáž ETICS Systém KVK THERM eps special lze montovat na beton, lehčený beton a prefabrikáty z nich, neomítané přesné zdivo z cihel, keramických bloků a tvárnic z betonu, pórobetonu nebo lehčených betonů nebo na omítané zdivo. Technická specifikace nároků na podklad : Z požárně technického hlediska je nutno zajistit podklad s požární klasifikací A1 nebo A2, s2, d0 podle ČSN EN Podklad pro ETICS musí být soudržný. Průměrná soudržnost podkladu by zde měla být 200 kpa, nejmenší jednotlivá přípustná hodnota soudržnosti je 80 kpa. Nejvyšší dovolená hodnota odchylky rovinnosti podkladu pro lepení bez vyrovnávání podkladu je 20 mm/m.odchylky místní rovinnosti se zjišťují 1 m příměrnou latí. Nevhodným podkladem pro lepení ETICS jsou kovy, dřevo a materiály na bázi dřeva, sklo, plasty lamináty a živice. Za nevhodný je mimo výše uvedené nutno též považovat každý podklad, který je znečištěný (např. výkvěty, mastnotou, prachem, nátěry, odbedňovacími prostředky), sprašující nebo bioticky napadený. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat podle pokynů projektové dokumentace. Za nevhodný podklad pod ETICS je nutno rovněž považovat podklad vykazující vyšší než ustálenou vlhkost, obvyklou pro daný materiál. Podklad v tomto stavu je nutno před montáží systému ETICS sanovat a vysušit podle pokynů projektové dokumentace. V případech, kdy podklad vykazuje trhliny, je zapotřebí určit příčiny jejich vzniku a rozlišit trhliny neaktivní a aktivní. Neaktivní trhliny v povrchové vrstvě (např. od smrštění omítek ) lze ponechat bez úpravy. Průvzdušné neaktivní trhliny je nutno utěsnit. Aktivní trhliny statického původu (např. od dotvarování objektu) se mohou překrýt ETICS až po spolehlivém určení příčin jejich vzniku a sanaci problémového stavu. Aktivní konstrukční dilatační spáry je nutno přiznat pomocí dilatačních profilů do fasádního líce. 3) Technická specifikace skladby ETICS Technická specifikace systému ETICS KVK THERM eps special je uvedena v ETA č. 09/

3 funkce součásti specifikace součásti ETICS KVK THERM eps special spotřeba () (l/m 2 ) Objemová/ plošná hmotnost tloušťka (mm) Izolační materiál Izolační výrobek - desky z pěnového polystyrenu (EPS), typ EPS 70 F, EPS 100 F dle ČSN EN a ETA 09/0144 tab. č Související způsob upevnění izolačního materiálu Lepicí hmota Special Kleber stav při dodání: prášek postup přípravy: prášek vyžadující přídavek vody 0,28 l/kg hlavní součásti výrobku: portlandský cement, plnivo o zrnitosti 0-0,6 mm, speciální přísady 3,0 5,0 suché směsi Mechanická fixace Plastové talířové hmoždinky Ejotherm NT U, Ejotherm NTK U Bravoll PTH-KZ 60/8-L a, Bravoll PTH-KZL 60/8-L a, Bravoll PTH 60/8-L a, Bravoll PTH-L 60/8-L a Bravoll PTH 60/10-L a, Bravoll PTH-KZ 60/10-L a Dämmstoffdübel KOELNER KI-8M, TKI-8M-D,TFIX-8M KOELNER KI-10, KI-10M, KI-10N, KI-10 NS Thermoschraubdübel KEW TSBD 8 KEW TSD 8, TSD-V8 WKRET-MET LFN pr.8, LFM pr.8, LFN pr.10, LFM pr.10, LTX pr.8, LMX pr.8, LTX pr.10, LMX pr.10 fisher termoz PN 8, CN 8, LO 8 fisher Schlagdübel Termofix CF 8 fisher Schlagdübel Termz 8N, 8NZ - Hilti SD-FV, SDK-FV - talířová hmoždinka TTH 10/60- L a plastové zatloukací hmoždinky Ejotherm STR U EJOT SDM-T plus Bravoll PTH-S 60/8-L a, Bravoll PTH-SL 60/8-L a Bravoll PTH-SX fisher TERMOZ 8U, 8UZ, 8SV fisher Dämmstoffdübel Termoz KS 8 Hilti D8-FV, SX-FV plastové šroubovací hmoždinky 3

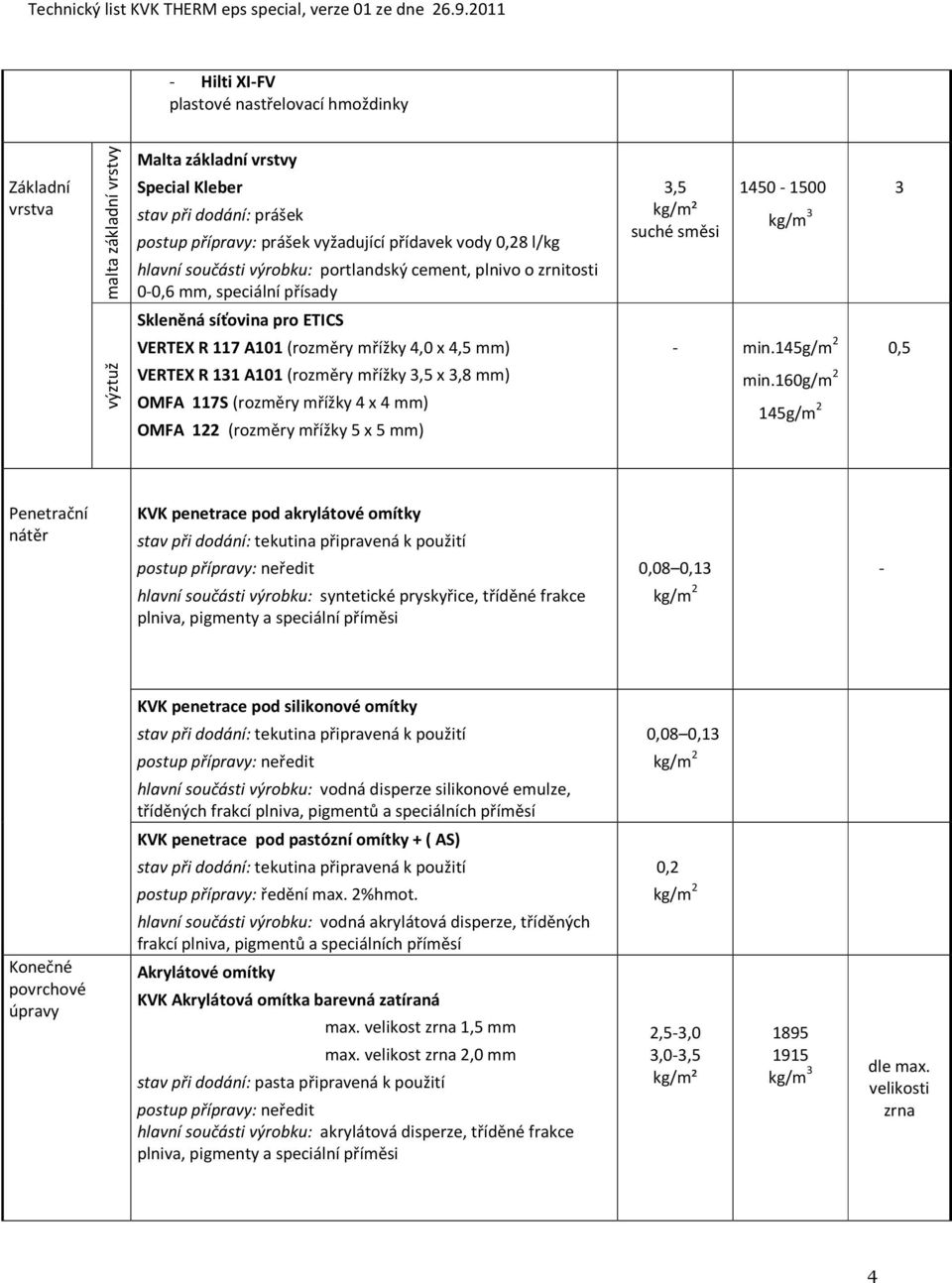

4 - Hilti XI-FV plastové nastřelovací hmoždinky Základní vrstva malta základní vrstvy Malta základní vrstvy Special Kleber stav při dodání: prášek postup přípravy: prášek vyžadující přídavek vody 0,28 l/kg hlavní součásti výrobku: portlandský cement, plnivo o zrnitosti 0-0,6 mm, speciální přísady 3,5 suché směsi Skleněná síťovina pro ETICS VERTEX R 117 A101 (rozměry mřížky 4,0 x 4,5 mm) - min.145g/m 2 0,5 výztuž VERTEX R 131 A101 (rozměry mřížky 3,5 x 3,8 mm) OMFA 117S (rozměry mřížky 4 x 4 mm) OMFA 122 (rozměry mřížky 5 x 5 mm) min.160g/m 2 145g/m 2 Penetrační nátěr KVK penetrace pod akrylátové omítky stav při dodání: tekutina připravená k použití hlavní součásti výrobku: syntetické pryskyřice, tříděné frakce plniva, pigmenty a speciální příměsi 0,08 0,13 kg/m 2 - KVK penetrace pod silikonové omítky stav při dodání: tekutina připravená k použití 0,08 0,13 kg/m 2 hlavní součásti výrobku: vodná disperze silikonové emulze, tříděných frakcí plniva, pigmentů a speciálních příměsí KVK penetrace pod pastózní omítky + ( AS) stav při dodání: tekutina připravená k použití 0,2 kg/m 2 hlavní součásti výrobku: vodná akrylátová disperze, tříděných frakcí plniva, pigmentů a speciálních příměsí Konečné povrchové úpravy Akrylátové omítky KVK Akrylátová omítka barevná zatíraná hlavní součásti výrobku: akrylátová disperze, tříděné frakce plniva, pigmenty a speciální příměsi 2,5-3, dle max. velikosti zrna 4

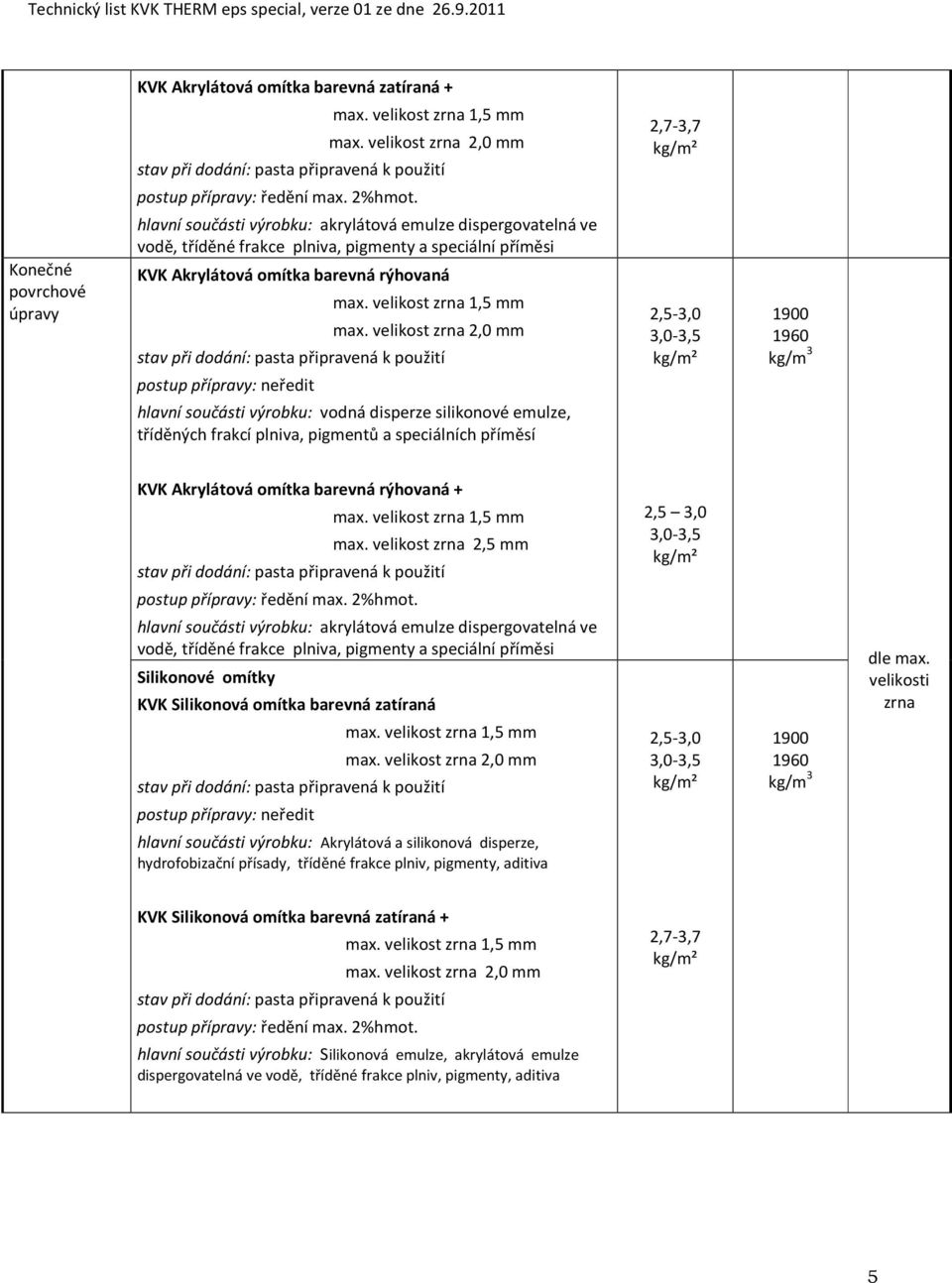

5 KVK Akrylátová omítka barevná zatíraná + 2,7-3,7 Konečné povrchové úpravy hlavní součásti výrobku: akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniva, pigmenty a speciální příměsi KVK Akrylátová omítka barevná rýhovaná 2,5-3, hlavní součásti výrobku: vodná disperze silikonové emulze, tříděných frakcí plniva, pigmentů a speciálních příměsí KVK Akrylátová omítka barevná rýhovaná + max. velikost zrna 2,5 mm 2,5 3,0 hlavní součásti výrobku: akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniva, pigmenty a speciální příměsi Silikonové omítky KVK Silikonová omítka barevná zatíraná dle max. velikosti zrna 2,5-3, hlavní součásti výrobku: Akrylátová a silikonová disperze, hydrofobizační přísady, tříděné frakce plniv, pigmenty, aditiva KVK Silikonová omítka barevná zatíraná + 2,7-3,7 hlavní součásti výrobku: Silikonová emulze, akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniv, pigmenty, aditiva 5

6 KVK Silikonová omítka barevná rýhovaná hlavní součásti výrobku: Akrylátová a silikonová disperze, hydrofobizační přísady, tříděné frakce plniv, pigmenty, aditiva KVK Silikonová omítka barevná rýhovaná + max. velikost zrna 2,5mm hlavní součásti výrobku: Silikonová emulze, akrylátová emulze dispergovatelná ve vodě, tříděné frakce plniv, pigmenty, aditiva 1,5-3,0 2,5-3, dle max. velikosti zrna Příslušenství Odpovídá popisu dle č ETAG Výrobci jednotlivých komponent Součást Název/typ ETICS Izolant Desky z pěnového polystyrenu Lepicí hmota a hmota základní EPS Grey wall, EPS 70F NEO EPS 70F Premium, EPS 100F Premium EPS 120 EPS 70, EPS 80 EPS 70, EPS 100 EPS 70, EPS 100 EPS 70 Fas., EPS 100 Fas., EPS 70F NEOSYSTEMS Special Kleber SAINT GOBAIN, ČR Výrobce BACHL, spol. s r.o., Modřice, ČR DCD IDEAL s.r.o., Dynín, ČR TERMAX s.r.o., České Budějovice, ČR PLASTIKA, a.s., Nitra, SR POLYFORM, s.r.o., Podolínec, SR RIGIPS SLOVAKIA, s.r.o., Trnava, SR STYROTRADE, s.r.o., Čakovičky 99, ČR JACKON ČR, spol. s r.o., Měšice u Prahy, ČR PENOPOL, Nové Město nad Metují RAPOL s.r.o., Jindřichův Hradec, ČR Karel Gavenda, Jarcová 272, Valašské Meziříčí P-SYSTEMS s.r.o., Pickova 605, Ústí nad Orlicí Krkonošské vápenky Kunčice, a.s., Kunčice nad Labem, ČR 6

7 vrstvy Mechanická fixace talířové plastové kotvy Mechanická fixace talířové plastové kotvy BRAVOLL, příslušný typ BRAVOLL spol. s r.o., Sídliště č.p. 696, Žirovnice, ČR EJOT Baubefestigungen GmbH, In der Stockwiese 35, Ejotherm, příslušný typ D Bad Laasphe, BRD KOELNER, příslušný typ TWORZYWA SZTUCZNE Krystyna KOELNER, ul. Chrzanowskiego 104, Wroclaw, Polsko KEW TSD 8 Kunstofferzeugnisse Gmbh Wilthen, Dresdner Str.19 D Wilthen, Postfach 1155 BRD WKRET-MET, příslušný typ Wkret-met, ul.wincetego Witosa 170/176, Mykanów, Polsko Fisher, příslušný typ fischer international s.r.o. Průmyslová 1833 CZ Brandýs nad Labem Hilti, příslušný typ Výstuž Výstužná sklovláknitá tkanina VERTEX R 117 A101 VERTEX R 131 A101 OMFA 117S SAINT-GOBAIN VERTEX, a.s., Sokolovská 106, Litomyšl, ČR OMFA spol. s r.o., Školská 54, Drahovce, SR OMFA 122 KVK Penetrační nátěr pod akrylátové Krkonošské vápenky Kunčice, a.s. Penetrační omítky Výrobna: ARTIS A, a.s. nátěr KVK Penetrační nátěr pod silikonové Ve Slatinách 1, Liberec, ČR omítky KVK Penetrace pod pastózní omítky + Krkonošské vápenky Kunčice, a.s. (AS) Výrobna: Slavoňov, ČR KVK Akrylátová omítka barevná Krkonošské vápenky Kunčice, a.s. zatíraná - 1,5 mm a 2,0 mm Výrobna: ARTIS A, a.s. Akrylátová KVK Akrylátová omítka barevná Ve Slatinách 1, Liberec, ČR omítka rýhovaná - 1,5 mm a 2,0 mm KVK Akrylátová omítka zatíraná + Krkonošské vápenky Kunčice, a.s 1,5 mm a 2,0 mm Výrobna: Slavoňov, ČR KVK Akrylátová omítka rýhovaná + 1,5 mm a 2,5 mm KVK Silikonová omítka barevná Krkonošské vápenky Kunčice, a.s. zatíraná - 1,5 mm a 2,0 mm Výrobna: ARTIS A, a.s. KVK Silikonová omítka barevná Ve Slatinách 1, Liberec, ČR Silikonová rýhovaná 1,5 mm a 2,0 mm omítka KVK Silikonová omítka zatíraná + Krkonošské vápenky Kunčice, a.s. 1,5 mm a 2,0mm Výrobna: Slavoňov, ČR KVK Silikonová omítka rýhovaná + Příslušenství 1,5 mm a 2,5 mm Zakládací lišty FACTOR CZ, s.r.o., Teplice HPI-CZ, spol. s r.o. LIKOV Lipůvka, spol. s r.o. 7

8 5. Technický a obchodní servis výrobce ETICS : Krkonošské vápenky Kunčice, a.s.tel : ,208 fax : obchod@kvk.cz infolinka:
