Technologický predpis SAKRET SK EPS System ETA 08/0034 ETICS (vonkajší tepelnoizolaèný kompozitný systém)

Transkript

1 Technologický predpis SAKRET SK EPS System ETA 08/0034 ETICS (vonkajší tepelnoizolaèný kompozitný systém)

2 Technologický predpis pre montá SAKRET SK EPS System vydanie: EPS platnos od: 29. február 2008 vydal: SAKRET SLOVAKIA k.s., Pri Kalvárii 16, TRNAVA 2

3 OBSAH 1. výrobca, popis, pou itie, názvoslovie 4 2. skladba SAKRET SK EPS System 6 3. popis materiálov 7 4. podmienky skladovania materiálov stavebné predpoklady poèasie po iadavky na podklad technické prostriedky a zázemie náradie a pomôcky technologický postup montá e systému prípravné práce zalo enie systému lepenie izolaèných dosiek úprava plochy nalepených izolaèných dosiek kotvenie hmo dinkami výstu ná armovacia vrstva tenkovrstvé omietky farebné riešenie systému akos a skúšanie po iarna bezpeènos bezpeènos a ochrana zdravia technické riešenie stavebných detailov 33 3

4 1. Výrobca, popis, pou itie, názvoslovie Výrobca a dodávate¾ systému SAKRET SK EPS System je SAKRET Slovakia k. s. vonkajší tepelnoizolaèný kompozitný systém SAKRET SK EPS System je dodatoèná tepelná izolácia konštrukcií, vyhotovená kontaktným spôsobom z vonkajšej strany objektu ukonèená tenkovrstvou omietkou je urèený pre zateplenie existujúcich aj nových objektov SAKRET SK EPS System Vonkajší tepelnoizolaèný kompozitný systém SAKRET SK EPS System s izolantom z penového stabilizovaného polystyrénu fasádneho SAKRET EPS 70 F ukonèený tenkovrstvou omietkou na umelo iviènej, silikátovej, silikónovej alebo minerálnej báze. Pri návrhu systému (projektant) a realizácii (zaškolený realizátor) tohoto systému, ako dodatoèného zateplenia objektu, je nutné dodr a príslušné platné technické normy a predpisy. Èo prinesie zateplenie? Ekonomicky zní enie prevádzkovej energetickej nároènosti budov mo nos vykurovaciu sezónu zaèa neskôr a ukonèi skôr mo nos zvoli si investiène výhodneš.í zdroj tepla Technicky výrazne zní i tepelný tok medzi interiérom a exteriérom (tepel. straty zima, tepel. zisky leto) zní enie spotreby energií zlepšenie tepelnej pohody v objektoch odstránenie kondenzácie pary na vnútornom povrchu konštrukcie, ktorá býva príèinou vzniku plesní zní enie teplotnej dilatácie konštrukcie zni uje statické namáhanie a tým vznik porúch súvisiacich s vplyvom teplotných zmien vytvorenie ochrany pôvodného povrchu pred agresiou prostredia zní enie prehrievania budov v letných mesiacoch nové architektonické riešenie vzh¾adu budov Súvisiace normy a predpisy Zákon NR SR è. 90/1998 Z.z., Zákon NR SR è.237/2000 Z.z., Vyhláška MVRR SR è. 158/2004 Z.z. STN : 1986 Za a enie stavebných konštrukcií, STN Teplotechnické vlastnosti stavebných konštrukcií ETAG 004/2000 Pokyn na vypracovanie ETA pre ETICS, 2005 STN : 2008 Zhotovovanie vonkajších tepelnoizolaèných kontaktných systémov / ETICS / Návrh parametrov systému Efektívnos pou itého systému zateplenia je podmienená správnym návrhom parametrov systému a odbornou aplikáciou. Návrh parametrov systému musí zoh¾adòova typ objektu a po iadavky súvisiacich aktuálnych noriem a predpisov (napr. normové hodnoty tip, min. teplota vn. povrchu, En spotreba energie, Rn tepelný odpor, kn súèinite¾ prechodu tepla, Protipo iarna ochrana). Komplexnos riešenia si vy aduje odbornú èinnos. Preto investorovi doporuèujeme vyu i základné technické informácie výrobcu a vo fáze návrhu a real izácie spoluprácu s odbornou projektovou a realizaènou osobou. SAKRET Slovakia k.s. poskytuje investorovi základné technické poradenstvo a spracovate¾ovi odborné školenie pre spracovanie systému. 4

5 Názvoslovie Zatep¾ovanie je súbor technických opatrení, ktoré zabezpeèujú tepelnú ochranu budovy a umo òujú zabudovanie prídavných vrstiev stavebnej konštrukcie spravidla na jej vonkajšej strane, ktorých súèas ou je aj tepelnoizolaèná vrstva. Vonkajší tepelnoizolaèný kompozitný systém (ETICS) je skladba materiálov a doplnkových prvkov, ktoré spolu s pôvodnou stavebnou konštrukciou zabezpeèujú po adovanú tepelnú ochranu budovy bez negatívneho vplyvu na ostatné funkèné vlastnosti stavebnej konštrukcie a budovy. Obvodový pláš je stavebná konštrukcia tvoriaca vonkaší, zvyèajne zvislý obal budovy, zabezpeèuje ochranu vnútorného prostredia pred nepriaznivým vplyvom vonkajšieho prostredia. Zateplená stavebná konštrukcia je konštrukcia obvodového pláš a, strešného pláš a alebo inej stavebnej konštrukcie, na ktorej sa v dôsled ku pridania vrstiev dosiahnu po adované tepelnoizolaèné a ïaš.ie funkèné vlastnosti súvisiace so zabezpeèením tepelnej ochrany budovy. Lepiaca vrstva je vytvorená z lepiacej malty, ktorá v systéme zabezpeèuje spolupôsobenie pôvodnej stavebnej konštrukcie a vrstiev zatep¾ova cieho systému. Lepiaca malta je výrobok príznaèný systému na pripevnenie tepelnej izolácie k podkladu. Tepelnoizolaèná vrstva je èas kontaktného a odvetraného zatep¾ovacieho systému vytvorená z tepelnoizolaèného materiálu; zabezpeèuje po adovanú tepelnoizolaènú schopnos zateplenej stavebnej konštrukcie. Výstu ná (armovacia) vrstva je vrstva v systéme, ktorá zabezpeèuje prenos za a enia od povrchovej úpravy a eliminovanie deformácií vznikajúcich v dôsledku objemových zmien a mechanického namáhania spôsobovaného vonkajšími silami. Vytvorená je z výstu nej malty, do ktorej je vtlaèená výstu ná mrie ka. Výstu ná malta je vrstva príznaèná systému, nanášaná priamo na tepelnú izoláciu, obsahujúca výstu a urèujúca väèšinu mechanických vlastností systému. Sklotextilná mrie ka je textília, príznaèná systému z nepretr itých sklených vláken usporiadaných v smere osnovy s alkáliovzdornou povr chovou úpravou. Základný náter je podkladový penetraèný náter zabezpeèujúci spolupôsobenie povrchovej vrstvy a výstu nej vrstvy. Povrchová vrstva / povrchová omietka sú minerálne, organické alebo anorganické materiály príznaèné systému, ktoré vytvárajú vonkajšiu vrstvu systému; povrchová omietka / koneèná povrchová vrstva spolu s výstu nou vrstvou ovplyvòujú ochranu proti vplyvu poèasia a dodávajú systému elanú štruktúru a farbu. Mechanické kotviace prostriedky pre systém sú prostriedky príznaèné systému na pripevnenie tepelnej izolácie na podklad, napr. profily alebo rozperné kotvy (hmo dinky). Kotevná då ka je då ka spolupôsobenia kotevného prvku a pôvodnej stavebnej konštrukcie. Zabezpeèuje prenos ahového za a enia. Soklová lišta je kovový nekorodujúci profil zabezpeèujúci ochranu zatep¾ovacieho systému pred mechanickým poškodením. Vytvára presné vymedzenie zaèiatku zatep¾ovacieho systému a zabezpeèuje jeho vertikálnu aj horizontálnu rovinnos. Otvorová konštrukcia je stavebná konštrukcia (okno, balkónové dvere) zabudovaná do obvodovej konštrukcie; okrem ochrany pred nepriaznivým vplyvom vonkajšieho prostredia umo òuje distribúciu denného svetla a slneèného iarenia do vnútorného prostredia miestností budovy, výmenu vzduchu (vetranie) a zrakové spojenie s okolitým prostredím. Tepelný most je èas stavebnej konštrukcie, kde v dôsledku porušenia jej tepelnotechnickej homogenity je teplota vnútorného povrchu v zimnom období ni šia ako teplota v be nom mieste vnútorného povrchu konštrukcie. 5

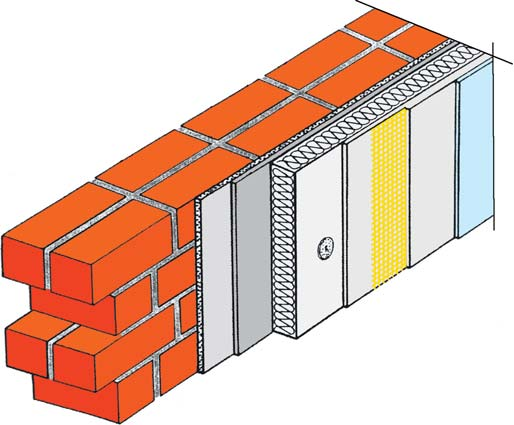

6 2. Skladba systému SAKRET SK EPS System a) Lepenie izolantu: SAKRET KAM Lepiaca malta h), SAKRET Špeciál Lepiaca malta h) b) Izolácia tepelný izolant z fasádnych polystyrénových izolaèných dosiek SAKRET EPS 70F c) Kotvenie fasádnych izolaèných dosiek EPS: SAKRET hmo dinky KI 8M, NT U, NK U, STR U, SDK U d) Stierkovanie a armovanie izolantu: SAKRET KAM Armovacia stierka, SAKRET Špeciál Armovacia stierka e) Výstu základnej omietkovej vrstvy: SAKRET ARM Armovacia sie ka 145 g/m 2 resp. 165 g/m 2 f) Základný penetraèný náter pod minerálne a pastovité omietky: SAKRET GRW g) SAKRET tenkovrstvové vrchné omietky (DIN 18550): umelo ivièná omietka SAKRET KH K, SAKRET KH R silikátová omietka SAKRET SK K, SAKRET SK R silikónová omietka SAKRET SH K, SAKRET SH R minerálna omietka škrabaná SCP 2, SCP 3 minerálna omietka ryhovaná RP 2, RP 3 h) Mo nos pou itia penetraèných náterov podkladu: SAKRET UG Univerzálny náter resp. SAKRET TG Spevòovaè podkladu Stenové konštrukcie (murované, betónové, pórobetónové, atï...) 2. Podkladné vrstvy èisté stenové konštrukcie (viï bod 1) alebo omietnuté konštrukcie 3. Lepenie lepiaca malta 4. Izolaèná vrstva fasádny polystyrén EPS F 5. Kotvenie hmo dinkami 6. Armovanie minerálna armovacia stierka s armovacou sie kou 7. Základný náter GRW 8. Koneèná, vrchná vrstva minerálne alebo pastézne omietky 6

7 3. Popis materiálov miešanie èistou vodou dobre premieša teplota spracovania LEGENDA K MATERIÁLOM SAKRET spracovate¾né nerezovým hladítkom nanášate¾né štetcom nanášate¾né valèekom skladovate¾nos 12 mesiacov pre vnútorné a vonkajšie pou itie spracovate¾né nerezovým hladítkom penové hladítko umelohmotné hladítko spracovate¾né murárskym náradím 3.1 SAKRET KAM Lepiaca a armovacia malta suchá maltová zmes urèená pre lepenie izolantu k podkladu pri montá i kontaktného zatep¾ovacieho systému a k vytváraniu stierkovej vrstvy so spracovanou armovacou tkaninou SAKRET KAM zlo enie suchá maltová zmes na báze cementu zlo ená z anorganických plnív, spojív a prísad zrnitos 0 0,5mm hustota 1,4kg / dm 3 spotreba vody cca 5,5L na 25kg balenie hustota zarobenej vody cca 1,65 kg / dm 3 pevnos v tlaku N / mm 2 prídr nos na polystyrén za sucha >0,09 N / mm 2 prídr nos na polystyrén za mokra >0,08 N / mm 2 spotreba materiálu na lepenie: cca 3 kg/m 2 spotreba materiálu na armovanie: cca 4 kg/m 2 spotreba materiálu celkom: cca 5 7 kg/m 2 (v závislosti od pripravenosti podkladu a zruènosti pri lepení) balenie vrecia 25kg, 42 kusov na palete skladovanie 12 mesiacov v suchu, na roštoch alebo paletách doba spracovate¾nosti cca 2 hod. èas zrenia cca 5 min. doba schnutia hod. (lepenie a stierkovanie izolantu) podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C výrobca SAKRET Hungária Bt. Hanság u. 3, H 9241 Jánossomorja, Maïarská republika SAKRET CZ, k.s Ledèice 150, Èeská republika 7

8 3.2 SAKRET Špeciál Lepiaca a armovacia malta suchá maltová zmes urèená pre lepenie izolantu k podkladu pri montá i kontaktného zatep¾ovacieho systému a k vytváraniu stierkovej vrstvy so spracovanou armovacou tkaninou SAKRET Špeciál zlo enie suchá maltová zmes na báze cementu zlo ená z anorganických plnív, spojív a prísad zrnitos 0 0,5mm hustota 1,6kg / dm 3 spotreba vody cca 6,5L na 25kg balenie hustota zarobenej vody cca 1,50 kg / dm 3 pevnos v tlaku N / mm 2 prídr nos na polystyrén za sucha >0,09 N / mm 2 prídr nos na polystyrén za mokra >0,08 N / mm 2 spotreba materiálu na lepenie: cca 3 kg/m 2 spotreba materiálu na armovanie: cca 4 kg/m 2 spotreba materiálu celkom: cca 6 8 kg/m 2 (v závislosti od pripravenosti podkladu a zruènosti pri lepení) balenie vrecia 25kg, 42 kusov na palete skladovanie 12 mesiacov v suchu, na roštoch alebo paletách doba spracovate¾nosti cca 2 hod. èas zrenia cca 5 min. doba schnutia hod.(lepenie a stierkovanie izolantu) podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C výrobca SAKRET Hungária Bt. Hanság u. 3, H 9241 Jánossomorja, Maïarská republika SAKRET CZ, k.s Ledèice 150, Èeská republika 3.3 SAKRET EPS 70F Fasádne tepelnoizolaèné polystyrénové dosky SAKRET EPS 70F zlo enie expandovaný polystyrénový granulát objemová hmotnos kg/m 3 rozmer dosky 1000 x 500 mm hrúbka dosky mm napätie v tlaku pri 10% stlaèení 0,07 0,12 MPa pevnos v ahu kolmo na rovinu 0,1 0,15 MPA stupeò hor¾avosti pod¾a EN E súèinite¾ tepelnej vodivosti 0,04 W/m.K faktor difúzneho odporu 40 balenie balíky 0,25 m 3 skladovanie chráni pred slneèným iarením a mechanickým poškodením výrobca RIGIPS SLOVAKIA s.r.o. Vlárska 44, Trnava, Slovenská republika PLASTIKA a.s. Novozámocká cesta 222, Nitra, Slovenská republika 8

9 3.4 SAKRET hmo dinka KI8M, kotviace tanierové hmo dinky materiál a mechanické vlastnosti viï údaje výrobcu hmo diniek pod¾a ETA 06/0191 balenie 100 ks priemer taniera 60 mm priemer drieku 8 mm oznaèenie a då ka KI8M 90 = 90 mm KI8M 130 = 130 mm KI8M 170 = 170 mm KI8M 110 = 110 mm KI8M 150 = 150 mm KI8M 190 = 190 mm KI8M 210 = 210 mm pou itie A, B, C (pod¾a ETAG 014) výpoètová únosnos 0,9 kn plná pálená tehla 1,20 kn betón C20/25 0,5 kn dierovaná tehla minimálna kotevná då ka minimálne 40 mm, výrobca KOELNER S.A. ul. Kwidzinska 6, Wroclaw, Po¾ská republika 3.5 SAKRET hmo dinka STR U, kotviace tanierové hmo dinky materiál a mechanické vlastnosti viï údaje výrobcu hmo diniek pod¾a ETA 04/0023 balenie 100 ks priemer taniera 60 mm priemer drieku 8 mm oznaèenie a då ka STR U 115 = 115 mm STR U 155 = 155 mm STR U 195 = 195 mm STR U 135 = 135 mm STR U 175 = 175 mm STR U 215 = 215 mm STR U 235 = 235 mm pou itie A, B, C, D, E (pod¾a ETAG 014) výpoètová únosnos 1,50 kn plná pálená tehla 0,60 kn ¾ahèený betón 1,50 kn betón C16/20 0,75 kn pórobetón 1,20 kn dierovaná tehla kotevná då ka minimálne 25 mm, 65 mm do pórobetónu výrobca EJOT Baubefestigungen GmbH, In der Stockwiese 35, D Bad Laasphe, Nemecko 3.6 SAKRET hmo dinka NT U, kotviace tanierové hmo dinky materiál a mechanické vlastnosti viï údaje výrobcu hmo diniek pod¾a údajov výrobcu ETA 05/0009 balenie 100 ks priemer taniera 60 mm priemer drieku 8 mm oznaèenie a då ka NT U 115 = 115 mm NT U 175 = 175 mm NT U 135 = 135 mm NT U 195 = 195 mm NT U 155 = 155 mm NT U 215 = 215 mm pou itie A, B, C (pod¾a ETAG 014) výpoètová únosnos 1,50 kn plná pálená tehla 0,50 kn ¾ahèený betón 1,20 kn betón C16/20 0,90 kn dierovaná tehla kotevná då ka minimálne 25 mm výrobca EJOT Baubefestigungen GmbH, In der Stockwiese 35, D Bad Laasphe, Nemecko 9

10 3.7 SAKRET ARM armovacia sklotextilná sie ka Výstu základnej omietkovej vrstvy armovacia sklotextilná tkanina SAKRET s hmotnos ou 145g/m 2 resp. 165 g/m 2 SAKRET ARM, typ 117S, typ 122 materiál, zlo enie sie ka zo sklených vlákien so špeciálnou povrchovou úpravou balenie návin rolky 50 bm ve¾kos ôk typ 117S = 5 x 5 mm typ 122 = 4 x 4 mm plošná hmotnos typ 117S = 145 g/m 2 typ 122 = 165 g/m 2 pevnos v ahu 1500 N / 50 mm spotreba materiálu 1,1 m 2 /m 2 plochy fasády mechanické vlastnosti pod¾a údajov výrobcu skladovanie na paletách, vo vertikálnej polohe výrobca OMFA, spol. s r.o Drahovce, Slovenská republika 3.8 SAKRET ARM armovacia sklotextilná sie ka Výstu základnej omietkovej vrstvy armovacia sklotextilná tkanina SAKRET s hmotnos ou 145g/m 2 resp. 160 g/m 2 SAKRET ARM, typ R117, typ R131 materiál, zlo enie sie ka zo sklených vlákien so špeciálnou povrchovou úpravou balenie á 50 bm ve¾kos ôk 4 x 4 mm plošná hmotnos R117 = 145 g/m 2 R131 = 165 g/m 2 pevnos v ahu R117 = 1500 N / 50 mm R131 = 1500 N / 50 mm spotreba materiálu 1,1 m 2 /m 2 plochy fasády mechanické vlastnosti pod¾a údajov výrobcu skladovanie na paletách, vo vertikálnej polohe výrobca VERTEX a.s. Sokolovská 106, Litomyšl, Èeská republika 10

11 3.9 SAKRET GRW Základný penetraèný náter pod minerálne a pastovité omietky penetraèný náter zni ujúci a zjednocujúci nasiakavos podkladu, vytvára medzivrstvu pre dokonalé spojenie podkladu a následné aplikovanie vrstvy tenkovrstvovej omietky. SAKRET GRW zlo enie spotreba balenie skladovanie doba schnutia podmienky spracovania výrobca disperzia, plnivo, chemicky uš¾achtilé prísady 0,2L na m 2 (závisí od savosti podkladu) vedrá 5L a 15L 12 mesiacov, chráni pred mrazom, po otvorení dobre uzavrie hod. (závisí od savosti podkladu) teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C SAKRET Hungária Bt., Hanság u. 3, H 9241 Jánossomorja, Maïarská republika 3.9a SAKRET UG Základný penetraèný náter regulátor nasiakavosti penetraèný náter slú i k regulácii savosti podkladov betónových, pórobetónových a tehlových podkladov pred nanášaním lepidla. SAKRET UG zlo enie základná náter.hmota, vodou riedená, na báze umelých ivíc, bez obsahu riedidiel spotreba 5L = m 2 (spotreba je závislá od stupòa riedenia s vodou, vlastností podkladov a spôsobu aplikácie) balenie vedrá 5L 10L a 20L skladovanie 12 mesiacov, chráni pred mrazom, po otvorení dobre uzavrie doba schnutia hod. (závisí od savosti podkladu) podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C výrobca SAKRET Hungária Bt., Hanság u. 3, H 9241 Jánossomorja, Maïarská republika 3.9b SAKRET TG Základný penetraèný náter spevòovaè podkladu penetraèný náter slú i k spevòovaniu podkladov betónových, pórobetónových a tehlových podkladov pred nanášaním lepidla. Spevòuje podkladné omietky do håbky. SAKRET TG zlo enie akryl polymérna disperzia spotreba 0,17L na m 2 (spotreba je závislá od stupòa riedenia s vodou, vlastností podkladov a spôsobu aplikácie) balenie vedro 10L skladovanie 12 mesiacov, chráni pred mrazom, po otvorení dobre uzavrie doba schnutia cca 6hod. (závisí od savosti podkladu) podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C výrobca SAKRET Hungária Bt., Hanság u. 3, H 9241 Jánossomorja, Maïarská republika 11

12 3.10 SAKRET KH (Kunstharzputz), zrnitos 1.5mm, 2.0mm, 3.0mm pastovitá umelo ivièná omietka SAKRET KH K škrabaná pastovitá umelo ivièná omietka SAKRET KH R ryhovaná SAKRET KH (Kunstharzputz) zlo enie zrnitos / spotreba podfarbená pastovitá omietka na báze akrylátových syntetických ivíc škrabaná KH K 1.5mm = 2,5 kg/m 2 KH K 2.0mm = 3,0 kg/m 2 KH K 3.0mm = 4,1 kg/m 2 ryhovaná KH R 1.5mm = 2,1 kg/m 2 KH R 2.0mm = 2,6 kg/m 2 KH R 3.0mm = 3,8 kg/m 2 hustota / špecifická hmotnos KH K 1,89 g/cm 3 hustota / špecifická hmotnos KH R 1,74 g/cm 3 podiel tuhých látok pri 120 C 78,88 % podiel pigmentov a spojív 15,7 % stupeò belosti 70 farebnos farebný odtieò pod¾a vzorkovníka farieb SAKRET príprava podkladu SAKRET GRW balenie vedro 25kg skladovanie 12 mesiacov chráni pred mrazom odolnos voèi da ïu cca po 8 hod. doba schnutia vyschnutie povrchu cca 24 hod. pri +5 C a 65 % relatívnej vlhkosti vzduchu podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C, max +30 C výrobca FARBEN KOCH GmbH, Hardstrasse 12, D Ansbach, Nemecko 12

13 3.11 SAKRET SK (Silikatzputz), zrnitos 1.5mm, 2.0mm, 3.0mm pastovitá silikátová omietka SAKRET SK K škrabaná pastovitá silikátová omietka SAKRET SK R ryhovaná SAKRET SK (Silikatputz) zlo enie zrnitos / spotreba podfarbená pastovitá omietka na báze draselného vodného skla škrabaná SK K 1.5mm = 2,4 kg/m 2 SK K 2.0mm = 3,1 kg/m 2 SK K 3.0mm = 4,1 kg/m 2 ryhovaná SK R 1.5mm = 2,4 kg/m 2 SK R 2.0mm = 2,9 kg/m 2 SK R 3.0mm = 3,8 kg/m 2 hustota / špecifická hmotnos SK K 1,91 g/cm 3 hustota / špecifická hmotnos SK R 1,76 g/cm 3 farebnos farebný odtieò pod¾a vzorkovníka farieb SAKRET príprava podkladu SAKRET GRW balenie vedro 25kg skladovanie 12 mesiacov chráni pred mrazom odolnos voèi da ïu cca po 8 hod. doba schnutia vyschnutie povrchu cca 24 hod. pri +7 C a 65 % relatívnej vlhkosti vzduchu podmienky spracovania výrobca teplota vzduchu, podkladu a èerstvej zmesi viac ako +7 C, max +30 C FARBEN KOCH GmbH Hardstrasse 12, D Ansbach, Nemecko 13

14 3.12 SAKRET SH (Silikonharzputz), zrnitos 1.5mm, 2.0mm, 3.0mm pastovitá silikónová omietka SAKRET SH K škrabaná pastovitá silikónová omietka SAKRET SH R ryhovaná SAKRET SH (Silikonharzputz) zlo enie zrnitos / spotreba podfarbená pastovitá omietka na báze silikónových ivíc škrabaná SH K 1.5mm = 2,5 kg/m 2 SH K 2.0mm = 3,2 kg/m 2 SH K 3.0mm = 4,2 kg/m 2 ryhovaná SH R 1.5mm = 2,2 kg/m 2 SH R 2.0mm = 2,8 kg/m 2 SH R 3.0mm = 3,9 kg/m 2 hustota / špecifická hmotnos SH K 1,91 g/cm 3 hustota / špecifická hmotnos SH R 1,76 g/cm 3 farebnos farebný odtieò pod¾a vzorkovníka farieb SAKRET príprava podkladu SAKRET GRW balenie vedro 25kg skladovanie 12 mesiacov chráni pred mrazom odolnos voèi da ïu cca po 8 hod. doba schnutia vyschnutie povrchu cca 24 hod. pri +7 C a 65 % relatívnej vlhkosti vzduchu podmienky spracovania výrobca teplota vzduchu, podkladu a èerstvej zmesi viac ako +5 C, max +30 C FARBEN KOCH GmbH Hardstrasse 12, D Ansbach, Nemecko 14

15 3.13 SAKRET SCP (Scheibeputz), zrnitos 2.0mm, 3.0mm minerálna šlachtená omietka škrabaná SAKRET SCP (Scheibeputz) zlo enie minerálna šlachtená omietka škrabaná, z bieleho vápenného hydrátu, bieleho cementu, prísady a farebné pigmenty zrnitos SCP 2.0mm, zrno 0 1,5mm SCP 3.0mm, zrno 0 2,5mm potreba vody 8L / 30kg vrece spotreba SCP 2.0mm = 9,0 m 2 /vrece SCP 3.0mm = 7,5 m 2 /vrece reakcia na oheò trieda A1 prídr nos >0,1N/mm 2 absorpcia vody W1 priepustnos vodných pár <20 tepelná vodivos 0,93 W/m.K farebnos farebný odtieò pod¾a vzorkovníka farieb SAKRET príprava podkladu SAKRET GRW balenie vrece 30kg, paleta 42ks skladovanie 12 mesiacov, chráni pred poveternostnými vplyvmi a mrazom, skladova na paletách doba spracovate¾nosti cca 1 hod. doba schnutia vyschnutie povrchu cca 24 hod. pri +7 C a 65 % relatívnej vlhkosti vzduchu podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +7 C, max +30 C výrobca KALKWERK RYGOL GmbH & Co. KG SAKRET Trockenbaustoffe Deurlingerstrasse 43, D Peinten bei Kelheim, Nemecko 15

16 3.14 SAKRET RP (Reibeputz), zrnitos 2.0mm, 3.0mm minerálna šlachtená omietka ryhovaná SAKRET RP (Reibeputz) zlo enie minerálna šlachtená omietka ryhovaná, z bieleho vápenného hydrátu, bieleho cementu, prísady a farebné pigmenty zrnitos RP 2.0mm, zrno 0 1,5mm RP 3.0mm, zrno 0 2,5mm potreba vody 8L / 30kg vrece spotreba SCP 2.0mm = 10,5 m 2 /vrece SCP 3.0mm = 7,0 m 2 /vrece reakcia na oheò trieda A1 prídr nos >0,35N/mm 2 absorpcia vody W1 priepustnos vodných pár <18 tepelná vodivos 0,93 W/m.K farebnos farebný odtieò pod¾a vzorkovníka farieb SAKRET príprava podkladu SAKRET GRW balenie vrece 30kg, paleta 42ks skladovanie 12 mesiacov, chráni pred poveternostnými vplyvmi a mrazom, skladova na paletách doba spracovate¾nosti cca 2 hod. doba schnutia vyschnutie povrchu cca 24 hod. pri +7 C a 65 % relatívnej vlhkosti vzduchu podmienky spracovania teplota vzduchu, podkladu a èerstvej zmesi viac ako +7 C, max +30 C výrobca KALKWERK RYGOL GmbH & Co. KG SAKRET Trockenbaustoffe Deurlingerstrasse 43, D Peinten bei Kelheim, Nemecko 16

17 3.15 SAKRET príslušenstvo k zatep¾ovacím systémom SAKRET GEV Vystu ený rohový profil z PVC Rohový vinkel z PVC ochranná ko¾ajnica rohu zosilnená sklená mrie ka. då ka ramena: 10 x 10 cm Forma dodávky a jednotka balenia då ka 2,50m 50ks/kartón SAKRET ZSP Zakladací soklový profil då ka: 2,5 m Trogprofil hrúbka 0,8 a 1,0mml hliník, lesklý èíslo Hrúbka izolácie mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok mm 10 ks/zväzok SAKRET DPP/DPK Dilataèné profily pre šírku dilatácie 5 25mm Forma dodávky a jednotka balenia DPP dilatácia v ploche steny då ka 2,00m 25ks/balík DPK dilatácia v kútoch SAKRET UZP WDV Ukonèovací a zaèis ovací profil 6mm k napojeniu zateplovacieho systému v miestach ostení Forma dodávky a jednotka balenia vytvára trvale pru nú dilatáciu då ka 2,5m 25ks/balík 17

18 SAKRET LPO Layerov profil s okapom Plastový profil so sie kou urèený pre oblasti nadpra í, balkóny, atï. Forma dodávky a jednotka balenia då ka 2,5m då ka 2,0m SAKRET SSV Spojka soklových profilov Spojka soklových profilov. Forma dodávky a jednotka balenia 100ks/kartón 30mm 60mm SAKRET AS Vyrovnávacia podlo ka Praktická pomôcka pre oblas soklových profilov Forma dodávky a jednotka balenia (vyrovnávanie nerovností podkladov). 100ks/kartón 3mm 5mm 8mm 10mm 15mm 30mm SAKRET SBH T Dr iak izolácie na drevo, priemer 65/25, so skrutkami CLIMADUR DABO SW8R Dr iak izolácie pre upevnenie polystyrénových dosiek, alebo dosiek z minerálnej vlny na drevo, drevovláknité, cemen totrieskovité dosky a trápezový plech. * skrutky CLIMADUR DABO samovrtné z pozinkovanej ocele so šes hrannou hlavou SW8R s povrchovou úpravou DUPLEX. då ka hmo dinky hrúbka izolácie balenie 4,8/60mm ks 4,8/80mm ks 4,8/90mm ks 4,8/100mm ks 4,8/110mm ks 18

19 SAKRET PERIMETER izolaèné dosky a SOKLOVÉ DOSKY PERIMETER pre konštrukcie budov pod úrovòou terénu 1250 x 600mm SOKLOVÁ DOSKA pre oblasti soklov 1000 x 500mm Hrúbka izolácie Forma dodávky, jednotka balenia Hrúbka izolácie Forma dodávky, jednotka balenia perimeter soklová doska perimeter soklová doska 30mm 12 / 8m 2 /balík 70mm 5,25 / 3,5m 2 /balík 40mm 9 / m 2 /balík 100mm 3,75 / 2,5m 2 /balík 50mm 7,5 / 5m 2 /balík 120mm 3,0 / m 2 /balík 60mm 6 / m 2 /balík SAKRET SpDK Špirálová hmo dinka Slú i pre upevnenie ¾ahkých prvkov (domové èísla, svietidlá, atï.) na zateplenú fasádu s izolaènými doskami z polystyrénu. Forma dodávky, jednotka balenia 10ks/sáèok 250ks/krabica SAKRET FDB Tesniaca páska Na pripojenie SAKRET zateplovacieho WDV systému, na tvarovostále stavebné diely, okenné plechy. 3/15 mm široká z impregnovanej mäkkej peny DIN Forma dodávky, jednotka balenia samolepiaca 18m/kotúè expandujúca 10 kotúèov/kartón tesná voèi hnanému da ïu SAKRET SD Silikónová tesniaca hmota, 310 ml Neutrálny silikónový tmel k vyplneniu a elastickému utesneniu dilataèných a stykových škár. Pre sanitárne oblasti, balkóny, terasy, utesnenie okien a pod. vo vnútorných a vonkajších priestoroch neutrálny zápach fungicídna úprava i pre alkalické podklady neobsahuje kyseliny bez korózie u kovov Farby: transparentná, biela, svetlošedá, strednešedá, tmavošedá Forma dodávky: Tuba 310 ml (20ks v kartóne) Farby: sasanková, krokusová, Antracit jasmínová, jasmínová, bahama bé ová, manhattan, bali hnedá, hnedá, bermudska modrá, striebrošedá, karamelová Forma dodávky: Tuba 310 ml (10ks v kartóne) Spotreba: cca 80ml/m (prierez škáry 10 x 8mm) cca 155ml/m (prierez škáry 15 x 10mm) cca 240ml/m (prierez škáry 20 x 12mm) 19

20 SAKRET Buntsteinputz BSP Pestrá omietka z kamienkov; soklová Pou íva sa na výrobu dekoratívnych soklových omietok. umelá, ivièná farebnos pod¾a vzorkovníka SAKRET (20 odtieòov) Výdatnos : hodvábe matná cca 4,6m 2 pri hrúbke svetlostála omietky 1,5 2,0mm (cca 4 5kg/m 2 ) schopná difúzie vodných pár odolná voèi hnanému da ïu Forma dodávky: odolná vplyvu poèasia vedro 23 kg ruèné spracovanie zrnitos 1,5 2,0mm 4. Podmienky skladovania materiálov Suché práškové zmesi sa skladujú na paletách alebo vyvýšenom mieste chránenom pred vlhkos ou. Tekuté a pastézne hmoty nesmú by vystavené mrazu, priamemu slneènému iareniu alebo nadmerným teplotám. Dosky z penového polystyrénu uklada na plocho a skladova v suchých, krytých a vetrate¾ných skladoch prípadne prístreškoch. Pri manipulácii je nutné dosky chráni pred mechanickým poškodením, hlavne rohy a hrany dosiek. Dosky z penového polystyrénu sa skladujú nale ato do výšky stanovenej výrobcom. Výstu ná sie ovina sa skladuje v rolách nastojato, nikdy nesmie by skladovaná nale ato krí om cez seba. Dochádza k trvalým deformáciám sie oviny. Pomocné prvky: zakladacie, stu ujúce, dilataèné, ukonèujúce a iné profily sa skladujú na rovnej podlo ke s vylúèením ich deformácií. Pri tmeloch, polyuretánových penách, tesniacich páskach, krycích páskach apod. je potrebné sa riadi pokynmi výrobcu. 5. Stavebné predpoklady pre montá KZS SAKRET SK EPS System 5.1. Poèasie Teplota vzduchu, podkladu a materiálov nesmie klesnú pod + 5 C. Nepracova pri silnom vetre alebo priamom slneènom iarení (teplota by nemala prekraèova +25 C). Nezatuhnuté materiály je nutné chráni pred nepriaznivými poveternostnými vplyvmi, hlavne pred prudkým pôsobením da ïa alebo slneèným iarením Po iadavky na podklad Vhodný podklad musí by : a) súdr ný a nosný (prídr nos podkladu min. 0,08 MPa) b) èistý (bez prachu, neèistôt, olejov, mastnoty, zvyškov farieb apod.) c) rovný (max. nerovnosti ± 1 cm, pri väèších nerovnostiach je nutné podklad vyrovna vhodnou jadrovou omietkou alebo vyrovnávajúcou stierkou) d) suchý (konštrukcie musia ma svoju ustálenú prirodzenú vlhkos ) 20

21 Tabu¾ka úprav podkladov: Podklad Úprava Penetrácia (ošetrenie) Vlhký necha vyschnú Prašný,špinavý oèisti metlou, kefou, otryska vodou Mach, plesne, huby mechanicky oèisti náter prostriedkom proti plesniam AR Maltové výstupky odseka, zaèisti Mastný otryska vodou s pridaním èistiaceho prostriedku, potom umy vodou Hladký zdrsni Neúnosný, drviaci sa mechanicky odstráni Sprašujúcí, zvetralý mechanicky odstráni narušený povrch Tiefgrund UG, TG Nerovný > +/ 1 cm vyrovna vápenocementovou omietkou alebo vyrovnávajúcou stierkou doba vytvrdnutia min. 14 dní Omietky a farby minerálne, oèisti, otryska, odlupujúce sa silikátové, umelo ivièné a nesúdr né èasti oseka, silikónové ak je nutné vyrovna GRW 5.3. Technické prostriedky a zázemie Lešenie a pracovné plošiny, vrátok, príp. vý ah, prípojka elektrickej energie + staveniskový rozvádzaè, prívod vody, uzamykate¾ný sklad spåòajúce pod mienky skladovania materiálu Náradie a pomôcky potrebné k realizácii SAKRET SK EPS System rozmiešanie a príprava hmôt elektrické miešadlo alebo vàtaèka, miešací nástavec šnekový, nádoba na rozmiešanie zalo enie, kladenie izolantu ceruzka, znaèkovacia šnúrka, vàtaèka s príklepom, vrtáky pre vàtanie s príklepom patrièného priemeru a då ky, kladivo, pílka na kov (úprava zaklada cieho profilu v rohu èi kúte), pílka alebo nô pou ite¾ný k rezaniu izolantu, hladítko s brúsnym papierom), hladítko na pritláèanie izolantu, vodováha, dvojmetrová lata. nanášanie lepiacej a armovacej hmoty, aplikácia armovacej siete, povrchové úpravy oce¾ové nerezové murárska ly ica, kútové a rohové hladítko, hladítka hladké, hladítka zubové, ve¾koplošné stierky, plastové hladítko (štruktúrovacie), univerzálny nô, valèeky, štetce, pišto¾ na PUR penu, pišto¾ na vytlaèovanie tmelu, krycie pásky, zakrývacie fólie 21

22 6. Technologický postup montá e SAKRET SK EPS System 6.1. Prípravné práce Pred zaèatím prác je nutné odstráni alebo vymeni s oh¾adom na hrúbku zatep¾ovacieho systému nasledujúce stavebné a pomocné prvky: oplechovania atík, parapetných plechov, ríms, balkónov a pod. hromozvody, da ïové zvody, odvzdušòovacie zariadenia, vetracie mrie ky, atï. poštovné schránky, domové èísla, štítky s názvom ulíc, antény, madlá, zábradlia osvetlenie a signalizaèné zariadenia a pod Zalo enie SAKRET SK EPS System Realizuje sa pomocou zakladacích (soklových) profilov z ¾ahkých nehrdzavejúcich kovov, ktoré sa osadia pod¾a vodorovnej rysky vopred pripravenej po obvode objektu. Soklový profil musí by pripevnený absolútne vodorovne. Upevnenie soklového profilu sa realizuje tromi hmo dinkovými skrutkami na 1 bm. Potrebné zaistenie rovinnosti èela zakladacích profilov sa dosahuje predovšetkým u nerovných podkladov pomocou distanèných podlo iek. Pri zakladaní v náro iach a kútoch je treba profily upravi zrezaním pod uhlom 45. (príp. iným pod¾a tvaru budovy) Vzájomné napojovanie zakladacích profilov v ploche sa realizuje s medzerou 2 3 mm a prepojenie sa docieli pomocou plastových spojok. 22

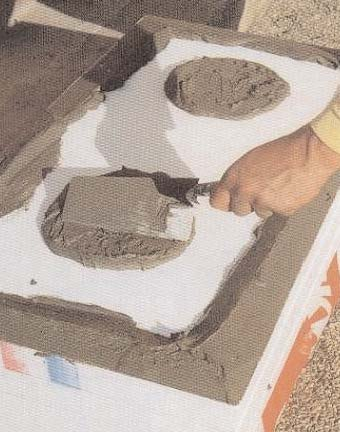

23 6.3. Lepenie izolaèných dosiek 1) Rovnos podkladu urèuje spôsob lepenia. 1) Celoplošné lepenie: pou íva sa u rovinných podkladov. SAKRET KAM lepiaca hmota resp. SAKRET Špeciál lepiaca hmota sa nanesie po celej ploche hladkou stranou ozubeného hladítka a potom sa zubatou stranou stiahne (pou ijete hladítko so zubami min. 10x10 mm). Je nutné dba na to, aby sa lepiaci tmel nedostal na èelné a pozdå ne strany dosiek. 2) Rámovo bodové lepenie: pou íva sa u podkladov s nerovnos ami max. do ± 1cm. Lepiacou maltou SAKRET KAM, alebo SAKRET Špeciál sa vytvorí rám po okrajoch dosky (š. 50mm, hr. 20mm) a doplní sa 2 6 body na ploche dosky. Je treba dba na to, aby tmel pokrýval min. 40% plochy dosky po nalepení. Izolaèné dosky sa lepia na väzbu s minimálnym presahom 20 cm, v dy smerom od zakladacej lišty nahor (výnimku tvorí oblas pod zakladacím profilom). 2) Hrúbka nanesenej lepiacej vrstvy do 20mm vyrovnanie nerovnosti podkladu. Pri lepení je nutné dodr iava nasledujúce zásady!!! a) pri nanášaní a osadzovaní dosiek sa lepiaca hmota nesmie dosta na boènú stranu dosiek b) prvá rada dosiek, osadzovaných do zakladacieho profilu (odpovedajúcej hr. dosky) musí by tesne pritlaèená k prednej strane profilu a nesmie ju pre sahova c) dosky sa musia lepi tesne na doraz, prípadné vzniknuté medzery je treba vyplni pásikmi resp. klinmi z izolaèného materiálu d) do škár medzi jednotlivými doskami sa nesmú dosta lepiaca a armovacia malta (prebytoènú hmotu je treba odobra ) e) dosky musia by lepené na väzbu v ploche aj na rohoch objektu f) styky medzi doskami nesmú kopírova trhliny v podklade, styk dvoch rôznorodých konštrukcií alebo miesta rozdielnej hrúbky konštrukcií g) správne rieši napojovanie dosiek v mieste otvorových výplní vodorovné ani zvislé škáry medzi doskami nesmú lícova s ostením okien a dverí h) v mieste nadpra í, ostení a parapetov lepi dosku v ploche fasády s presahom a dosku na ostení, nadpra í a parapete k nej pritlaèi 23

24 Vyplnenie medzery klinkom z polystyrénu. Príklad odobratia SAKRET KAM hmoty pri lepení dosiek v rohoch Úprava plochy nalepených izolaèných dosiek Realizuje sa po zatvrdnutí lepiaceho tmelu (tj. cca po hod. v závislosti na nasiakavosti podkladu) Nerovnosti v ploche u dosiek z polystyrénu EPS F je nutné upravi prebrúsením brusným papierom pripevneným na drevené hladítko o ve¾kosti cca 200x 500 mm. Prach po brúsení dosiek v dy bezpodmieneène odstráni. Prebrúsenie dosiek z polystyrénu EPS F. Kontrola rovinnosti dosiek z polystyrénu EPS F pomocou vodováhy Kotvenie hmo dinkami Realizuje sa po zatvrdnutí lepiaceho tmelu min. 24 hodín. Pre kotvenie SAKRET SK EPS System sa pou ívajú tanierové hmo dinky (viï materiálové karty vyššie) Výrobca hmo diniek predpisuje tieto minimálne kotevné då ky: do plných materiálov min. 25 mm (STR U, NT U) alebo min. 40 mm (KI 8M) do dutých materiálov min. 25 mm (STR U) 24

25 Príklad rozmiestnenia hmo diniek v ploche 4, 6, 8 ks/m 2 pri rozmere dosky 500 x 1000 mm. Všeobecný výpoèet celkovej då ky hmo dinky: håbka kotvenia v nosnom materiále (je predpísaná výrobcom) + eventuálna stará omietka + lepiaca vrstva + hrúbka izolaènej dosky = då ka hmo dinky Navàtanie otvorov pre zatåkacie hmo dinky pod¾a kotevného plánu. Osadenie hmo diniek a natlèenie tàòa hmo diniek kladivom. Kotvenie pomocou SAKRET NT U, SAKRET KI 8M a povrchové kotvenie SAKRET STR U Kotvenie pomocou zapustenia kotvenia SAKRET STR U 25

26 H¾adisko urèujúce mno stvo hmo diniek na 1 m 2 nadradená plošná hmotnos systému materiálová varianta systému resp. izolantu ostatné výška budovy [H] plošná hmotnos systému SAKRET SK EPS System SAKRET SK MW System do 0,1kN/m 2 bez hmo diniek v dy hmo dinky nad 0,1kN/m 2 v dy hmo dinky v dy hmo dinky výška budovy [m] poèet hmo diniek v ploche [ks/m 2 ] do cez pôdorysný tvar budovy Šírka objektu urèuje ve¾kos okrajového pásma, èo je 1 2m široká oblas na rohoch objektu, kde sa zosilòuje poèet hmo diniek na 1m 2. šírka budovy [ m ] šírka okrajového pásma [ m ] do 8 1, , , ,75 cez 14 2,00 hrúbka izolantu trieda za a enia hmo diniek 0,15kN/hmo dinka 0,20kN/hmo dinka 0,25kN/hmo dinka Tabu¾ka rešpektujúca všetky predchádzajúce h¾adiská šírka izolantu trieda za a enia poèet kotiev v ploche resp. v okrajovom pásme [ mm ] hmo dinky 8m ³ H 8m<H<20m 20m<H<100m [ kn/hmo dinka ] plocha okrajové plocha okrajové plocha okrajové pásmo pásmo pásmo 40 a 50 mm 0, mm 0, Spôsob kotvenia, poèet hmo diniek prípadne aj då ku hmo diniek, by mal urèi statik. 26

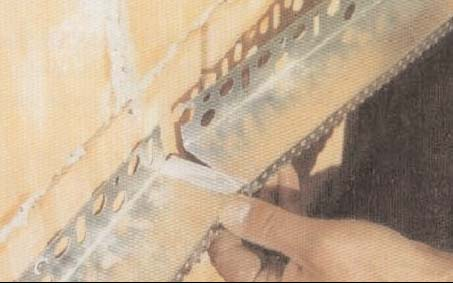

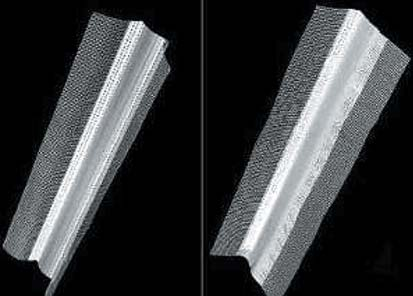

27 6.6. Výstu ná (armovacia) vrstva Realizuje sa po zatvrdnutí lepiaceho tmelu t.j hod pod¾a nasiakavosti podkladu. Pred armovaním plôch je treba pripravi vystu enie citlivých miest. Hrany, náro ia a ostenia sa vystu ia: profilmi z plastu alebo nehrdzavejúcích kovov s nakašírovanou armovacou sklotextíliou profily z tvrdenej sklotextílie Obr. Osadenie rohových profilov Oblasti stavebných otvorov: nutné doplni diagonálnymi výstuhami z pruhov armovacej sklotextílie o rozmeroch min. 200x400 mm. Hrany v miestach dilatácií: osadi špeciálnym dilataènym profilom s man etou profily je nutné uklada zdola nahor s min. presahom 2 cm (z dôvodu stekania vody) pri montá i man etu chráòte pred zašpinením prú kom polystyrénu Obr. Dilataèný profil v ploche typ E Obr. Dilataèný profil v kúte typ V 27

28 Výstu ná vrstva systému sa vytvára plošným zatlaèením armovacej siete SAKRET ARM do lepiacej a armovacej hmoty (KAM, Special) nanesenej ozubeným hladítkom (zuby ve¾kosti min. 10x10 mm) na izolaèné dosky a uhladením hmoty, ktorá prestúpila armovacou sie ou. Armovacia sie sa ukladá zhora dole vo zvislých pásmach s presahom min. 10 cm. Presah minimálne 10 cm platí aj pre napojovanie na vystu enie citlivých miest. Hrúbka výstu nej vrstvy musí by min. 3 mm a max. 5 mm. Obr. Nanášanie armovacej hmoty ozubeným hladitkom. Obr. Ukladanie armovacej siete do armovacej hmoty. Správne ulo enie armovacej siete SAKRET ARM v armovacej stierke SAKRET KAM resp. SAKRET Špecial: armovacia sie musí by obalená z oboch strán stierkovou hmotou v iadnom prípade nesmie le a priamo na tepelnoizolaèných doskách musí by ulo ená v hornej polovici armovacej stierky tak, aby štruktúra ôk armovacej siete nebola prekreslená do povrchu armovacej stierky Obr. Zahladenie armovacej sie ky armovacou hmotou. Obr. Napojené armovanie s presahom (min.10 cm). 28

29 6.7. Penetrácia podkladu Penetrácia sa robí po vytvrdnutí armovacej výstu nej vrstvy min. však po 3 dòoch (viï tab). Penetrácia sa nechá vyschnú minimálne 24 hodín pred nanášaním koneènej povrchovej úpravy. Tabu¾ka prípravy podkladu pre tenkovrstvé omietky: Podkladový náter Medzináter Predpríprava / Tenkovrstvé omietky (Penetrácia pod KZS) (spojovací mostík) UG, TG (pod¾a podkladu) GRW Minerálne omietky Scheibenputz SCP2, SCP3 Reibeputz RP2, RP3 UG, TG (pod¾a podkladu) GRW Umelo ivièné omietky. Kunstharzputz KH R, KH K UG, TG (pod¾a podkladu) GRW Silikátové omietky. Silikatputz SK K, SK R UG, TG (pod¾a podkladu) GRW Silikón ivièné omietky. Silikonharzputz SH K, SH R 6.8. Tenkovrstvé omietky Omietky sa aplikujú a po dôkladnom zaschnutí spojovacieho podkladného penetraèného náteru GRW min 24hod. Pri nanášaní pou ívajte v dy nerezové náradie. Pri omietaní nanášajte v dy len mno stvo, ktoré je mo né spracova s oh¾adom na štruktúrovanie a napojovanie spôsobom mokrý do mokrého. Nepracova za silného vetra a priameho slneèného iarenia. Omietky SCP 2, SCP 3, RP2, RP3, a ostatné pastézne typu K a R na ahova zásadne v hr. zrna inak nie je mo né ich kvalitne vyštruktúrova. štruktúrovanie realizujte radšej plastovým hladítkom ne nerezovým (vytvára kvalitnejšiu štruktúru). U farebných pastéznych omietkach (vo vedrách) pou ívajte v jednej ploche farby rovnakej šar e. Farby rovnakého odtieòa, ale inej výrobnej šar e sa mô u nepatrne odlišova. Pokia¾ je nutné pastézne omietky umelo ivièné (KH R, KH K) a silikon ivièné (SH K, SH R) riedi, riedia sa vodou max. však 0, 4 l na vedro. Pastézne omietky silikátové (SK K, SK R) je mo né riedi materiálom Silikát Grund v mno stve do 0, 5 l na vedro. POZOR! V prípade ak riedite, musíte riedi vietky vedrá rovnakého farebného odtieòa rovnakým mno stvom vody. Pokia¾ nariedite jedno vedro 0, 4 l a druhé 0, 2 l farebný odtieò sa bude líši. Obr. Štruktúra ryhovaná 29

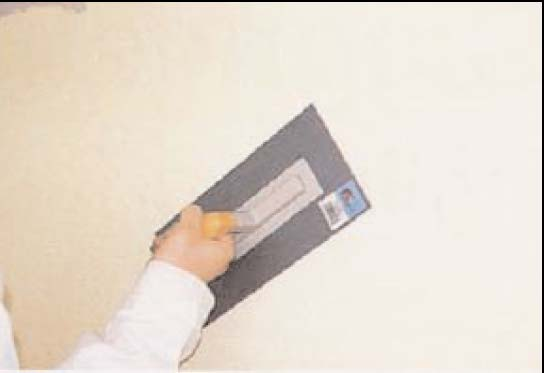

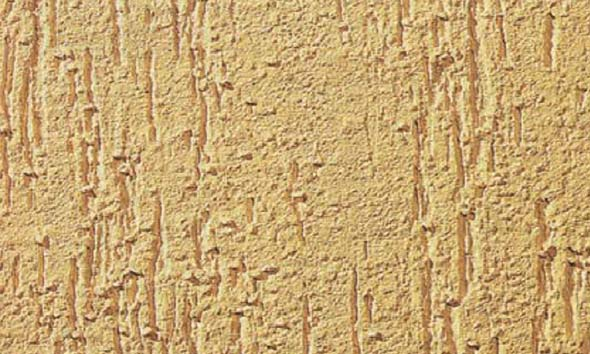

30 Obr. Štruktúra škrabaná Akrylátové omietky je potrebné premieša kvôli konzistencii, pomaly aby sa nepoškodilo zrno. Spracovanie pri vyššej teplote najskôr uschne povrch, následne vysychá vrstva omietka mô e popraska. Spracovanie pri ni šej teplote a vyššej vlhkosti vzduch nie je schopny poja vlhkos z omietky. Schnutie mô e prebieha i nieko¾ko dní existujú urych¾ovaèe, ktoré podporujú odpar vody. Obr. Na ahovanie omietky Obr. Štrukturovanie omietky 7. Farebné riešenie SAKRET SK EPS System Vrchná vrstva omietky absorbuje slneèné iarenie a dochádza k ich zahrievaniu. Tepelná izolácia systému odde¾uje vrchnú tenkú vrstvu od spodnej masívnejšou konštrukciou a tým znemo òuje jej ochladzovanie. Z uvedenej skutoènosti vyplýva nebezpeèie šokových za a ení napr. v letných mesiacoch pri prudkom ochladení da ïom. Všeobecne sa nedoporuèuje pou íva omietky a farby s nízkou reflexiou. V systéme SAKRET SK EPS System je mo né pou íva odtiene s reflexiou 30% a vyššou pod¾a vzorkovníka farieb SAKRET, oznaèenie HB 30% a viac (èierna = 0%, biela = 100%). 30

31 Stavebné predpoklady pre montá SAKRET SK EPS System V povrchových vrstvách zatep¾ovacích systémov ETICS dochádza vplyvom tepelnej roz a nosti k ne iadúcim napätiam, ktoré mô u naruši celistvos a vzh¾ad povrchu. Z tohoto dôvodu doporuèujeme pre povrchy zatep¾ovacích systémov ETICS navrhova a aplikova omietky v svetlých odtieòoch. Všetky odtiene s tzv. stupòom svetlosti HB 30% a vyšším (pod¾a vzorkovníka farieb SAKRET). Kvôli škodlivým napätiam prostredníctvom tepelných roz a ností,vyhýbaniu sa ich úèinkom, odporúèame v oblasti zateplovacích systémov pou íva pastelové farby. Mierou vhodnosti je tzv. stupeò svetlosti, pri pou ití na zateplovací systém by mal by väèší ako 40. Prosím, informujte svojich zákazníkov o stave. Èíslo farby Stupeò svetlosti Ïalšie farby pod¾a vzorkovníka SAKRET Exclusiv. 8. Akos a skúšanie Pred nanášaním tenkovrstvých omietok sa kontroluje rovinnos armovacej stierky pomocou dvojmetrovej laty, nerovnos nesmie presiahnu 5 mm. Meranie je v súlade s STN Vzh¾ad hotového zatep¾ovacieho systému musí by jednotný bez vidite¾nych škár medzi doskami alebo prekreslených hmo diniek. Detaily ukonèenia systému po obvode a pri styku s ostatnými konštrukciami musia by kvalitne zrealizované. Izolaèný systém mô e realizova len ten zhotovite¾, ktorý má pre uvedenú èinnos oprávnenie, a ktorej pracovníci sú preškolení firmou SAKRET Slovakia k.s. 31

32 9. Po iarna bezpeènos Systém SAKRET SK EPS je mo né navrhova na obytných budovách do po iarnej výšky objektu 22,5m. Vo väèších výškach je nutné pou íva ako tepelný izolant minerálnu vlnu. Obecne záväzné predpisy z h¾adiska po iarnej bezpeènosti: STN Po iarna bezpeènos stavieb. Nevýrobné objekty. STN Po iarna bezpeènos. Po iarna odolnos stavebnej koništrukcie. STN Po iarno technické vlastnosti stavebných hmôt. Šírenie plameòa po povrchu stavebných hmôt. STN Po iarno technické vlastnosti hmôt. Stupeò hor¾avosti stavebných hmôt. STN Po iarna bezpeènos. Budovy pre bývanie a ubytovanie. STN Po iarna bezpeènos stavieb. Zmeny stavieb. 10.Bezpeènos a ochrana zdravia Pri práci je potrebné dodr iava bezpeènostné predpisy platné pre prácu vo výškach, pre obsluhu príslušných strojov a zariadení a Vyhlášku SÚBP a SBÚ è. 374 o bezpeènosti práce a obsluhe technických zariadení pri stavebných prácach Všeobecné po iadavky na bezpeènos práce všetky pracovné a ochranné pomôcky pre zatep¾ovanie musia by pripravené pred zaèatím prác udr iava poriadok na skládke materiálu a v jej okolí dodr iava predpisy bezpeènosti a ochrany zdravia pri práci ochranné a bezpeènostné pomôcky pravidelne kontrolova a udr iava zariadenie v predpísanom stave zabezpeèova kontrolu pracovných lešení a stavebných vý ahov v zmysle STN , STN , STN pri práci s elektrickými prístrojmi je potrebné dodr a ustanovenia STN , STN , STN pracovné èaty musia by zaškolené odborným pracovníkom pre bezpeènos a ochranu zdravia pri práci 32

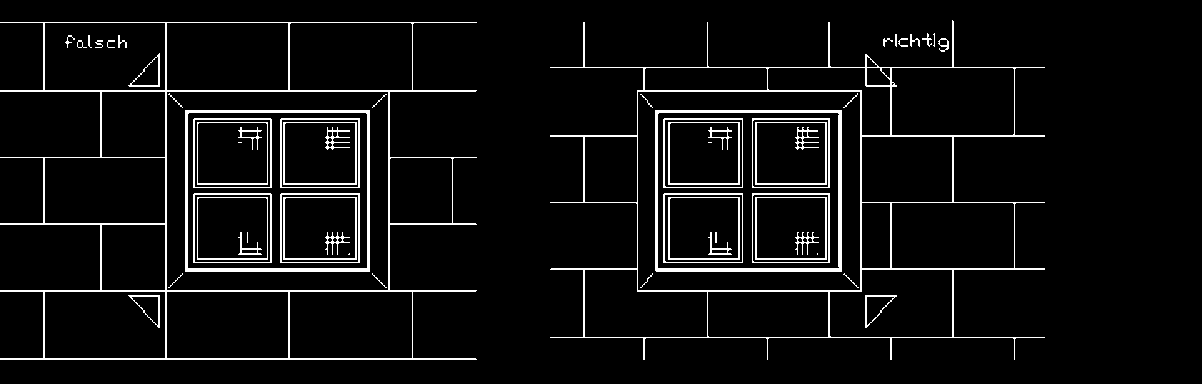

33 11. Technicke riešenie stavebných detailov a) lepenie izolaèných platní v.okolí stavebných otvorov NESPRÁVNE SPRÁVNE b) dodatoèné armovanie sklotextilnou mrie kou v okolí stavebných otvorov c) tabu¾ka pre zistenie súèinite¾a k Tabu¾ka pre zistenie súèinite¾a k W/m 2.K pri izolácii rôznych murív s rôznymi hrúbkami izolácií Doporuèená hodnota pre noovostavby k=0,32 W/m 2 /k 1 Doporuèená hodnota pre rekonštrukcie k=0,46 W/m 2 /k 1 objem kg/dm 3 hrúbka steny m W/m.K k steny W/m 2 K k steny (W/m 2 K) stena + tepelná izolácia steny = 0,04 Betón (IP a AP) Betón (IP) Tehla (IP a AP) Tehla (IP) Plná tehla (IP a AP) Plná tehla (IP) Vápennopiesoková dierovaná (IP a AP) Vápennopiesková dierovaná (IP a AP) Vápennopiesková plná (IP) Vápennopiesková plná (IP) IP=vnútorná omietka AP=vonkajšia omietka 33

34 Plošné napojenie sokla a realizácia minimálneho napojenia so zeminou lepiaca malta tepelná izolácia EPS alebo MW armovacia vrstva vrchná omietka cm kontaktný zatep¾ovací systém Oblas sokla Omietka v oblasti sokla má ma dostatoènú pevnos, voduodpudzujúce prevedenie a schopnos odoláva kombinovaným úèinkom vlhkosti a mrazu. Dáva sa minimálne v dvoch vrstvách. Vystu ená spodná omietka Pre vystu enú spodnú omietku (vystu ovacia vrstva) sa pou ívajú komponenty patriace do systému ako vystu ená omietka a tkanivo. vrchná omietka kotvenie zateplenia soklová èas min. 30cm systém.zateplenie sokla napr. perimeter lepiaca malta hydroizolácia 5cm nopová fólia dla ba Prechodová oblas Vrchná omietka V oblastiach za a ovaných vodou sa pou ívajú organicky viazané omietky ako silikónovo ivièná omietka, Bundsteinputz omietka z kremièitých kamienkov alebo vhodné minerálne omietky, napr. SAKRET soklová omietka SKP. Ochrana proti vlhku Pod povrchom terénu je systém KZS pred pôdnou vlhkos ou chránený flexibilnou utesòovacou hmotou (SAKRET izolácia Ae alebo SBA). Ustupujúci sokel a realizácia zateplenia perimetrom cm lepiaca malta tepelná izolácia EPS alebo MW armovacia vrstva vrchná omietka utesòovacia škárovacia hmota zakladací soklový profil kotvenie zateplenia vrchná omietka systémové zateplenie sokla napr. perimeter lepiaca malta kontaktný zatep¾ovací systém soklová èas min. 30cm Riešenie sokla pri zvýšenom mechanickom za a ení Ak má by sokel vyhotovený so zvýšenou schopnos ou odoláva nárazom a pod., je k dispozícii viacero variánt pod¾a konkrétnych po iadaviek stavby: dodatoèná vystu ovacia vrstva dodatoèné vlo enie výstu ného pancierového tkaniva keramická vrstva zabudovanie špeciálnej platne s ochranou proti nárazom nopová fólia dla ba 5cm Prechodová oblas hydroizolácia existujúci perimeter spodnej stavby existujúca hydroizolácia stavby Zateplenie perimetrom 34

35 Ukonèenie sokla soklovými profilmi Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET SAKRET vrchná omietka Ukonèovací soklový profil SAKRET lepiaca a a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD Profilová hmo dinka Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (výstu ná vrstva) s vystu ovacím tkanivom SAKRET SAKRET vrchná omietka Ukonèovací soklový profil SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD Dilataèné škáry budov so SAKRET dilataènými profilmi SAKRET Dilataèný profil "E" (rovná plocha steny) Izolaèná doska Dilataèný profil "E" SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET vrchná omietka SAKRET Dilataèný profil "V" (posunutá plocha steny) Izolaèná doska Dilataèný profil "V" SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET vrchná omietka 35

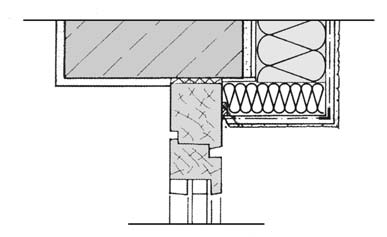

36 Pripojenie ostení okien a dverí pomocou omietkovej lišty Napojenie okna boèné napojenie ostenia Izolaèná doska Rohový profil s armovacou sie kou SAKRET Vrchná omietka SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom Omietková lišta Napojenie okna zalícované s murivom Izolaèná doska SAKRET Vrchná omietka Rohový profil s armovacou sie kou SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom Omietková lišta Napojenie parapetnej dosky Izolaèná doska (polystyrén, minerálna vlna) Rohový profil s armovacou sie kou SAKRET Upchávka škáry alebo SAKRET Omietková lišta SAKRET Napojenie parapetnej dosky Parapetná doska SAKRET Upchávka škáry Izolaèná doska (polystyrén, minerálna vlna) 36

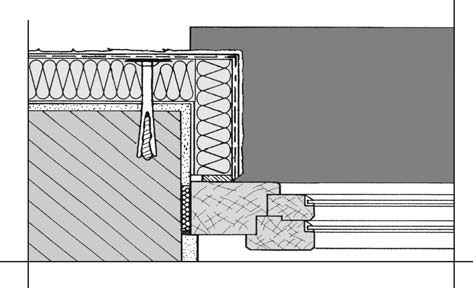

37 Napojenie masívnej parapetnej dosky SAKRET parapetná doska v ostení Izolaèná doska Hmo dinka Masívna parapetná doska Rohový profil s armovacou sie kou SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD (lepiaca vrstva) Pôvodná omietka SAKRET Upchávka škáry alebo SAKRET Omietková lišta SAKRET Upchávka škár Napojenie vodiacej skrinky alúzií Hmo dinka Pôvodná omietka SAKRET lepiaca a armovacia malta KAM alebo Špeciál resp. SAKRET stavebné lepidlo KSD (lepiaca vrstva) Izolaèná doska SAKRET lepiaca a armovacia malta KAM alebo Špeciál (vystu ovacia vrstva) s vystu ovacím tkanivom SAKRET Vrchná omietka Rohový profil s armovacou sie kou 37
