1 ŽILINSKÁ UNIVERZITA ELEKTROTECHNICKÁ FAKULTA zameranie: VÝKONOVÁ ELEKTRONIKA SVETELNÁ TECHNIKA N Í Z K O T L A K É O R T U Ť O V É V Ý B O J K Y

2 VÝVOJ SVETELNÝCH ZDROJOV T. A. Edison - prvá žiarovka s uhlíkovým vláknom žiarovky s rovným a vinutým wolfrámovým vláknom halogénový cyklus v kremennej banke plazmové zdroje svetla (výbojky, žiarivky, plynové lasery) zdroje žiarenia založené na princípoch teórie pevných látok (elektroluminiscenčné diódy, polovodičové lasery, luminiscenčné panely ) zdroje žiarenia založené na princípoch brzdenia urýchlených elektrónov na kovovom terči röntgenky, lasery, soláriá

3 ROZDELENIE SVETELNÝCH ZDROJOV Elektrické svetelné zdroje výbojové tepelné nízkotlaké (1Pa) vysokotlaké (100kPa) žiarovky žiarivky sod. výbojky komp. žiarivky ind. výbojky ortuťové sodíkové halogenidové xenonové plnené plynom klasické halogénové vákuové

4 POROVNANIE S BEŽNÝMI ŽIAROVKAMI PREDNOSTI až o 80% nižšia spotreba elektrickej energie desať-krát dlhšia doba života menší nárok na údržbu široký sortiment vyrábaných zdrojov mnohostranné možnosti použitia s voľbou príkonu farebné podanie, vhodné pre daný účel MÍNUSY s obsahom ortuti sa stávaju nebezpečným odpadom

5 ŽIARIVKY ultrafialové žiarenie výboja sa v nich transformuje vrstvou luminoforu na viditeľné svetlo trubica je vyrobená zo sodno-vápenatého skla a na jej vnútornej strane je nanesená 1 až 3 vrstvy luminoforu na obidvoch koncoch trubice sú elektródy, tvorené wolfrámovými špirálami pokrytými uhličitanmi bária, stroncia a vápnika vlastný výboj prebieha v parách ortuti moderné žiarivkové systémy používajú elektronické štartéry a predradníky, ktoré sú zabudované priamo do osvetlovacích telies POUŽITIE verejná doprava, kancelárie, školy, priemysel, vonkajšie osvetlenie a osvetlenie domácnosti, LCD aplikácie

6 SODÍKOVÉ VÝBOJKY svetlo v nich vzniká hlavne horením sodíkových pár, ktoré sa uvolňujú zo sodíkového amalgamu ortute horák je vyrobený z polykryštalického korundu trubica je uzatvorená prúdovými priechodkami z niobu, prepájanými sklenenou pájkou so svojím monochromatickým žltým svetlom majú najväčší merný výkon zo všetkých svetelných zdrojov POUŽITIE verejné osvetlenie

7 KOMPAKTNÉ ŽIARIVKY vyspelá technika umožnila konštrukčné zmeny vlastného telesa žiariviek majú integrovaný elektronický predradník a päticu špeciálnu alebo závitovú, zabudovanými v telese zdroja svetelným tokom, geometrickými tvarmi a kvalitou podania farieb sa vyrovnajú klasickým žiarovkám POUŽITIE verejná doprava, kancelárie, školy, priemysel, vonkajšie osvetlenie a osvetlenie domácnosti

8 INDUKČNÉ VÝBOJKY do banky je zatavená trubica a do nej sa vkladá feritové jadro s indukčnou cievkou na vnútornú stenu trubice je nanesená vrstva luminoforu banka nemá žiadne elektródy, obsahuje iba inertný plyn a pary ortute bezelektródovou konštrukciou je dosiahnute extrémne dlhého života, až hodín jeho parametre ho predurčujú na svetelný zdroj budúcnosti

9 TYPY KOMPAKTNÝCH ŽIARIVIEK FH - diesel medzi žiarivkami POUŽITIE FH systém pozostáva zo svetelného zdroja a predradníka so 104 lm/w je tento svetelný zdroj "dieselom" medzi žiarivkami je tenká iba 16 mm osvetlenie administratívnych priestorov umožňuje úspory energie až do 40 percent

10 TYPY KOMPAKTNÝCH ŽIARIVIEK FQ - turbo medzi žiarivkami FQ žiarivky vyrábajú pri rovnakej dĺžke trubice o 50% viac svetla ako obyčajné žiarivky priemer iba 16mm svetelný zdroj + predradník POUŽITIE pri veľkých výškach stropu alebo na nepriame osvetlenie

TYPY KOMPAKTNÝCH ŽIARIVIEK FM - tenké ako ceruzka s priemerom 7 mm otvárajú FM žiarivky úplne nové aplikačné možnosti pri príkonoch od 6 W do 13 W vynikajú

11 TYPY KOMPAKTNÝCH ŽIARIVIEK FM - tenké ako ceruzka s priemerom 7 mm otvárajú FM žiarivky úplne nové aplikačné možnosti pri príkonoch od 6 W do 13 W vynikajú vysokým jasom a brilantnosťou svetla závislosť svetelného toku na okolitej teplote POUŽITIE superploché svetelné displeje alebo elegantné vitrínové riešenia

TYPY KOMPAKTNÝCH ŽIARIVIEK FC - tenké kruhové žiarivky boli vyvynuté pre ľudí, ktorí inklinujú k okrúhlym, harmonicky integrovateľným svietidlám Type FC 22 W FC 40 W FC 55 W Svetelný tok 1800 lm

12 TYPY KOMPAKTNÝCH ŽIARIVIEK FC - tenké kruhové žiarivky boli vyvynuté pre ľudí, ktorí inklinujú k okrúhlym, harmonicky integrovateľným svietidlám Type FC 22 W FC 40 W FC 55 W Svetelný tok 1800 lm 3200 lm 4000 lm Farebná teplota 3000 K/4000 K/6000 K Interpretácia svetla Ra 85/1B Ra 85/1B Ra 85/1B Priemer žiarovky 16 mm 16 mm 16 mm Priemer kruhu 225 mm 300 mm 300 mm Koncovka 2 GX 13 2 GX 13 2 GX 13

TYPY KOMPAKTNÝCH ŽIARIVIEK PLANON - bezortuťové svetelné obkadačky Výnimočné prednosti jedinečná svietivosť široká oblasť použitia vysoký

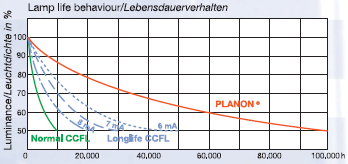

13 TYPY KOMPAKTNÝCH ŽIARIVIEK PLANON - bezortuťové svetelné obkadačky Výnimočné prednosti jedinečná svietivosť široká oblasť použitia vysoký jas konštantný po celej ploche životnosť hodín ultraploché (10mm) svetelný tok nezávislý od teploty plný jas okamžite po zapálení

14 TYPY KOMPAKTNÝCH ŽIARIVIEK PLANON - bezortuťové svetelné obkadačky POUŽITIE LCD aplikácie Svietidlá Filmové aplikácie Megadisplay aplikácie

15 TYPY KOMPAKTNÝCH ŽIARIVIEK LUMILUX ohľaduplný k životnému prostrediu trojpásmový luminofor priemer 26mm silne znížený obsah ortuti v náplni predĺžená životnosť oproti žiarivkám BASIC => vyššia úžitková životnosť životnosť cca hodín

TYPY KOMPAKTNÝCH ŽIARIVIEK F 4Y - špeciálne pre mnohoročné výmenné cykly vyvynuté špeciálne pre výkonné a rozmanité aplikácie v uličnom osvetlení a v aplikáciách s ťažkým

16 TYPY KOMPAKTNÝCH ŽIARIVIEK F 4Y - špeciálne pre mnohoročné výmenné cykly vyvynuté špeciálne pre výkonné a rozmanité aplikácie v uličnom osvetlení a v aplikáciách s ťažkým prístupom k svetelnému zdroju pri výmene, napr. vo vysokých priemyselných halách sú optimálnym doplnkom k osvedčeným vysokotlakým sodíkovým výbojkám VIALOX NAV 4Y a NAV SUPER 4Y

17 TYPY ŽIARIVIEK CIRCOLUX EL výkonná a úsporná žiarivka toho času najsilnejšie svietiaca úsporná žiarivka so závitovou päticou E27 na trhu úspora cca 10 % energie v porovnaní s bežnými technológiami vysoká životnosť od hodín => 12 rokov pri bežnej prevádzke 3 hodiny svietenia denne vynikajúce farebné podanie ako aj obzvlášť rovnomerné rozloženie svetelného toku

TYPY ŽIARIVIEK CIRCOLUX EL výkonná a úsporná žiarivka toho času najsilnejšie svietiaca úsporná žiarivka so závitovou päticou E27 na trhu úspora cca 10 % energie v porovnaní s bežnými technológiami

18 TYPY ŽIARIVIEK CIRCOLUX EL výkonná a úsporná žiarivka toho času najsilnejšie svietiaca úsporná žiarivka so závitovou päticou E27 na trhu úspora cca 10 % energie v porovnaní s bežnými technológiami POUŽITIE v tienených a závesných svietidlách vysoká životnosť od hodín => 12 rokov pri bežnej prevádzke 3 hodiny svietenia denne vynikajúce neblikavý okamžitý farebné podanie štart, ako prevádzka aj obzvlášť bez mihania rovnomerné svetla rozloženie a vysoký merný svetelného výkontoku

19 TYPY ŽIARIVIEK DULUX s kolíkovou päticou vysoký svetelný tok pri takmer rovnakých svetelných tokoch a príkonoch majú menej ako polovičnú dĺžku v porovnaní s podlhovastými typmi sú kompaktnejšie ako žiarivky tvaru U alebo kruhové žiarivky

20 TYPY ŽIARIVIEK DULUX EL - hospodárne alternatívy k žiarovkám DULUX EL CLASSIC vyvíja oveľa menej tepla ako obyčajná žiarovka pri použití 23W žiarivky DULUX LONGLIFE bude svetelný dojem zodpovedať 120W žiarovke má tvar žiarovky ponúkaná v hruškovom a sviečkovom tvare

21 TYPY ŽIARIVIEK DULUX EL Facility úsporné profi riešenie s mikročipom v integorvanom elektronickom predradníku je ľubovoľne často spínateľná 90% svetelného toku sa dosiahne za čas pod 100 sekúnd čas zapálenia výboja je pritom kratší ako polovica sekundy POUŽITIE osvetlenie schodísk a chodieb extrémne dlhá životnosť hodín => pri dobe svietenia 3 h/deň dáva celkový čas nasadenia 12 rokov

22 TYPY ŽIARIVIEK DULUX EL Vario stmievať bez stmievača? vstavaná dvojstupňová stmievacia funkcia umožňuje reguláciu svetla extra dlhá životnosť - 12 rokov pri dennej prevádzke cca 3 hodiny štart bez blikania, prevádzka bez mihania svetla, vysoký merný výkon, vynikajúce farebné podanie ako aj výborné rozloženie svetelného toku

TYPY ŽIARIVIEK DULUX EL SENSOR Plus svetlo, ktoré stráži zapne sa automaticky po zotmení a pri rozodnení sa automaticky opäť vypne dva vstavané snímače zabezpečujú svietenie žiarivky v správnom

23 TYPY ŽIARIVIEK DULUX EL SENSOR Plus svetlo, ktoré stráži zapne sa automaticky po zotmení a pri rozodnení sa automaticky opäť vypne dva vstavané snímače zabezpečujú svietenie žiarivky v správnom čase POUŽITIE dlhodobé hospodárne osvetlenie vonkajších priestorov mikroradič optimálne nastavený už vo výrobe riadi automaticky všetky funkcie žiarivky samostatne sa nastavuje na daný svetelný vývod

TYPY ŽIARIVIEK ENDURA POUŽITIE osvetlenie tunelov alebo osvetlenie vysokých priemyselných hál extrémne energia sa dlhá indukuje životnosť, až 60.

24 TYPY ŽIARIVIEK ENDURA POUŽITIE osvetlenie tunelov alebo osvetlenie vysokých priemyselných hál extrémne energia sa dlhá indukuje životnosť, až dovnútra hodín pomocou (výpadkovosť dvoch < 20 feritových percent, cievok po vo forme hodinách magnetického < 50 poľa percent) umožňuje neobsahuje trvalé žiadne svietenie až opotrebiteľné cca sedem súčasti rokov výboj umožňuje potrebný vyrobenie pre vznik takého svetla svetelného sa uskutočňuje množstva, ktoré je bezelektródovo bežnými žiarivkami v uzavretom "kruhu" nedosiahnuteľné bez stanoveného začiatku alebo konca

25 Odprezentované časti: žiarivky CIRCOLUX EL výkonná a úsporná žiarivka DULUX s kolíkovou päticou DULUX EL a DULUX EL CLASSIC DULUX EL Facility úsporné profi riešenie DULUX EL Vario stmievanie bez stmievača DULUX EL SENSOR Plus svetlo, ktoré stráži ENDURA sodíkové výbojky kompaktné žiarivky FH diesel medzi žiarivkami FQ turbo medzi žiarivkami FM tenké ako ceruzka FC tenké kruhové žiarivky PLANON - bezortuťové svetelné obkadačky LUMILUX -ohľaduplný k životnému prostrediu F 4Y - špeciálne pre mnohoročné výmenné cykly indukčné výbojky ZHRNUTIE

26 ZÁVER
