1 ,, j, y Koncepčné riešenia pre výsev a pozberové spracovanie

2 Spoločnosť PD Hlohovec vznikla v roku 1976 zlúčením troch ďalších poľnohospodárskych družstiev. V roku 1987 bola nadviazaná spolupráca s nemeckou firmou Accord, čo viedlo k začatiu výroby sejacích strojov. Vlastný vývoj a konštrukcia strojov s aplikáciou poľnohospodárskych vedomostí z praxe. Používanie pneumatického výsevného systému Accord. Výrobný program obohatený o pasívny kyprič, drvič rastlinných zvyškov a utláčač silážnych krmovín. Na základe požiadaviek vyvinuté vlastné DXD výsevy a utláčacie kolieska. PNEUSEJ M str. 4 PNEUSEJ MK str. 5 PNEUSEJ MT str. 6 PNEUSEJ MV str. 7 PNEUSEJ FT1 str. 8 2

3 Precízne dávkovanie hospodárny výsev Jednoduchá obsluha úspora času Nízka investícia - vysoká kvalita Perfektné riešenie pre výsev pšenice, jačmeňa, raže, ovsa, repky, hrachu, fazule... PASÍVNY KYPRIČ str. 13 UTLÁČAČ SILÁŽNYCH KRMOVÍN str. 14 DRVIČ RASTLINNÝCH ZVYŠKOV str. 15 3

4 Pneumatický sejací stroj PNEUSEJ M Malé a stredné výmery Konštrukciou je tento stroj určený pre malé a stredné výmery. Jeho hlavnou prednosťou je umiestnenie ťažiska blízko traktora, čo znižuje požiadavky na výkon ťažného prostriedku. Požadovaný výkon sa pohybuje od 44 KW pri type 3 M po 66 KW pri type 4,5 MSh. Stroj sa jednoducho pripája trojbodovým závesom priamo na traktor alebo na pôdu spracujúci stroj, pričom v pracovnej polohe je polonesený na vlastných kolesách. Pracovná šírka 3 4,5 m. Pre jednoduchú prácu a šetrenie času sú stroje M vyrábané aj v sklopnej verzii (4 4,5 m) sklápanie nosníka výsevných jednotiek na prepravnú šírku 3 m. Typ MS - mechanicky sklopné a typ MSh - hydraulicky sklopné. 23 pneumatiky. Redukujú utláčanie pôdy, otáčajú sa s minimálnym odporom a konštantným šmykom. Sú variabilne nastaviteľné podľa rozchodu kolies traktora. Nízka výška plnenia a veľký otvor uľahčujú plnenie zásobníka. Zásobník osiva je umiestnený tak, aby sa hmotnosť presunula čo najbližšie k traktoru. Tým sa viacej zaťaží predná náprava traktora a zlepší sa jeho ovládanie. 4

5 Pneumatický sejací stroj PNEUSEJ MK Príprava pôdy a sejba Sejací stroj MK je určený k nadstavbe na aktívne a pasívne stroje na prípravu pôdy všetkých druhov. V spojení s rotačnými bránami alebo rotačným kultivátorom vytvára obzvlášť silnú obrábaciu kombináciu, s ktorou je možné vykonávať aj v najťažších podmienkach prípravu pôdy a výsev v jednej pracovnej operácii. Agregácia sa uskutočňuje rýchlo a jednoducho pomocou rýchlozávesu. Univerzálny podvozok umožňuje použitie stroja MK sólo, bez stroja na prípravu pôdy. Hydraulický pohon ventilátora (na želanie) zlepšuje užívateľský komfort, ovládateľnosť a životnosť ventilátora. Pohon dávkovača cez krokovacie koleso je vybavený voľnobežkou. Tým sa zamedzí poškodeniam pri náhodnom pretočení späť. Výsevný nosník je upevnený na paralelograme, ktorý je výškovo a pozdĺžne prestaviteľný, čím je možné sejací stroj prispôsobiť na rozličné stroje na prípravu pôdy. 5

6 Pneumatický sejací stroj PNEUSEJ MT Veľký objem zásobníkov Nízka hmotnosť, veľký objem zásobníkov a pracovná šírka 6-8 m predurčujú tento stroj k vysokým výkonom pri nízkych nákladoch. Výhodná poloha ťažiska redukuje potrebu zdvižnej sily (6MT od 70 KW). Sejací stroj je vybavený dvomi zásobníkmi a dvomi výsevnými mechanizmami s pohonom pevne zabudovaným od kolesa nápravy. Výhodná poloha ťažného bodu redukuje potrebu ťažnej sily. Prepravná poloha zákazník privíta najmä jednoduché prestavenie sejacieho stroja z prepravnej do pracovnej polohy a naopak v priebehu pár minút. Stroj je sériovo vybavený zariadením na pozdĺžnu jazdu pri preprave. Prestavovanie prítlaku výsevov tlak výsevných jednotiek sa prestavuje centrálne vretenom. Môže byť prestavený aj individuálne pomocou retiazok na výsevných jednotkách. 6

7 Pneumatický sejací stroj PNEUSEJ MV Hydraulické sklápanie Prepravná poloha Hlavnou prednosťou tohto stroja je hydraulické sklápanie na 3m prepravnú šírku, čím je vhodný aj pre agregáciu so strojmi na prípravu pôdy. Nosník bodiek je hydraulicky sklopný spolu so značkovačmi, zavlačovacími pružinami alebo ďalším doplnkovým vybavením bez potreby manuálneho zásahu obsluhy. Samotný sejací stroj je priamo agregovaný na traktor a je dodávaný v pracovných šírkach 5; 6 a 8 m. Stroj je osadený dvoma dávkovačmi s centrálnym nastavením výsevu. Hydraulické sklápanie značkovačov umožňuje pohodlnú obsluhu na úvrati alebo pri stĺpoch. Veľkoobjemové pneumatiky (31x15,5-15) redukujú tlak na pôdu a zabraňujú vytváraniu jazdných stôp. Kombinácia s mulčovacími diskovými bránami. 7

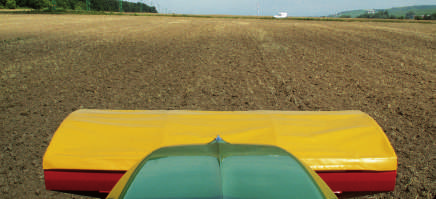

8 Pneumatický sejací stroj PNEUSEJ FT1 Predný zásobník Kombinácia vpredu neseného zásobníka na osivo (prípadne hnojivo) a vzadu nesených výsevných jednotiek. Sejací stroj je možné kombinovať s rozličnými strojmi na prípravu pôdy. Predná časť môže byť taktiež použitá pre prihnojovanie v kombinácii so sejacím strojom na presný výsev. Podstatnými kladmi tohto stroja je rovnomerné rozdelenie hmotnosti na traktore, čím sa znižuje potreba výkonu o 20%. Sejací stroj FT1 má zásobník osiva, ventilátor a dávkovacie zariadenie umiestnené pred traktorom. Tým sa znižuje zaťaženie zadnej nápravy a zlepšuje sa ovládateľnosť traktora. Predný zásobník s obsahom 1100 l je možné ľahko agregovať na traktor pomocou trojbodového závesu. Takýto zásobník sa môže ľahšie plniť dopravným šnekom a systémom BigBags. Výška plnenia je 130 cm. Kombinácia so strojom na presný výsev. 8

9 Pneumatický výsevný systém PNEUSEJ Pneumatické sejacie stroje Pneusej možno použiť pre výsev nielen hustosiatych obilovín (pšenica, raž, jačmeň, ovos), ale aj strukovín a olejnín (hrach, fazuľa, bôb, vika, kukurica, sója, repka, ďatelina atď.) a taktiež trávovín s rozmermi zrna od 1 mm do 10 mm. Centrálne dávkovanie je srdcom celého systému. Umožňuje maximálne presné dávkovanie výsevu v rozsahu kg na hektár. Centrálny kompletne uzatvorený výsevný valec presne odmeriava osivo a dodáva ho do injektorového kanála, kde sa zmiešava s prúdom vzduchu od ventilátora, difúznou trubicou pokračuje do rozdeľovača a ďalej semenovodmi do jednotlivých výsevných jednotiek. Zbytkové osivo v zásobníku je minimálne a možno ho vysypať pomocou vyprázdňovacej klapky. SYSTÉM ACCORD Kalibrovanie sejacieho stroja Podľa druhu vysievaného osiva vykonáme pred sejbou nastavenie dávkovača a následne skúšku výsevu jednoducho pomocou ručnej kľuky. Nastavenie pre normálne osivo Podľa výsevnej tabuľky nastavíme dávkovač na požadovanú hodnotu. Nastavenie pre jemné osivo stieracia rotačná kefka Pre zvlášť jemné osivo je možné výsevné ústrojenstvo jednoducho bez použitia náradia prepnúť do režimu mikrovýsev. 9

10 Výsevné jednotky PNEUSEJ DXD výsevné jednotky sú určené na konvenčnú alebo minimalizačnú sejbu do mulču v najťažších pôdach s veľkým množstvom pozberových rastlinných zvyškov. Vzájomné posunutie a natočenie diskov umožňuje sejbu počas suchých klimatických podmienok ako aj pri zvýšenej pôdnej vlhkosti. Uloženie diskov zabraňuje upchatiu výsevov, lepeniu pôdy na disky a ich následnému zastaveniu. Utláčacie kolesá za DXD výsevnou jednotkou zlepšujú dodržanie hĺbky sejby a zabezpečujú lepšie vzchádzanie rastlín v ľahkých pôdach a pri suchých klimatických podmienkach. Uloženie osiva zostáva rovnaké aj pri vyšších rýchlostiach. Nožová výsevná jednotka je vhodná pre ľahké typy pôd s malým množstvom pozberových zvyškov. Uzatváracia klapka zabraňuje jej upchávaniu pri spätnom pohybe. Ľahko prekonáva prekážky, napr. kamene, hrudy. Disková výsevná jednotka je vhodná do ťažších pôd s pozberovými rastlinnými zvyškami. Jej výhodou je ich ľahké prekonávanie. Aj pri väčších množstvách slamy a rastlinných zvyškoch sa táto neupcháva. 10

11 Doplnková výbava PNEUSEJ Elektronické riadiace a kontrolné zariadenie dodáva rozsiahle informácie o funkciách stroja ako pracovná rýchlosť, vzdialenosť, čas, denné hektáre, celkové hektáre, výkon ha/h, otáčky ventilátora, činnosť dávkovača, stav osiva v zásobníku a taktiež slúži na vytváranie koľajových riadkov pre následné postrekovanie a hnojenie. Umožňuje jednoduché nastavenie rozstupu koľajových riadkov na základe šírky sejacieho stroja a postrekovača. Číslo programu zobrazuje displej. Elektromotorické klapky sú určené pre zakladanie koľajových riadkov. Počas vytvárania koľajových riadkov je osivo privádzané späť do zásobníka (prepúšťacie klapky) alebo je rozdelené medzi susedné výsevné jednotky (uzatváracie klapky). Kypriče stôp sú určené pre kyprenie stôp po kolesách sejačky a traktora. Nosník zavlačovacích pružín sa stará o optimálne prikrytie osiva aj pri zvyškoch po žatve. Veľkou výhodou je ľubovoľné nastavenie sklonu a výšky zavlačovania. Sklon je možné nastaviť hrubým prestavením v troch polohách a následne jemným doladením nastavovacou skrutkou. Preemergentné značkovače vyznačujú stopy koľajových riadkov pre účely preemergentného postreku alebo hnojenia. Disky zanechávajú dobre viditeľnú stopu v pôde. Ovládané sú cez elektronické zariadenie. Pre bezpečnú dostupnosť zásobníka osiva je možné vybaviť všetky stroje pohodlným výstupom. Redukčný kryt rozdeľovača slúži na znásobenie šírky riadkov výsevu. 11

12 Technické parametre PNEUSEJ Model M, MS*, MSh* MK MT MV FT1 Pracovná šírka (m) 3 4 4, , Počet riadkov/ šírka riadku (cm) 24/12,5 32/9,4 24/16,7 32/12,5 40/10 32/14 36/12,5 40/11,2 24/12,5 32/9,4 24/16,7 32/12,5 40/10 32/14 36/12,5 40/11,2 48/12,5 64/9,4 64/12,5 48/12,5 64/9,4 64/12,5 24/12,5 32/9,4 32/12,5 40/10 Obsah zásobníka Obsah nadstavby x1150 2x Pneumatiky 23x 8, x 8, x 8,5-12 7,5x16 7,5x16 31x 15, x 15,5-15 Min. váha bez osiva (kg) / 730* 720/ 800* / /500 Výkon ťažného prostriedku (HP) Denný výkon (ha) Prepravná rýchlosť km/h Pracovná rýchlosť km/h 10 10* 10* ŠTANDARDNÁ VÝBAVA Mechanický pohon ventilátora 1000 ot/min Mechanický prítlak výsevných jednotiek Výsevné jednotky podľa želania (nožové, diskové, DXD výsevy) Sada osvetlenia s výstražnými tabuľami pre prepravu po cestách (len pre stroje 3, 6, 8 m a stroje sklopné na 3m) Hydraulicky ovládané diskové značkovače na stred alebo koleso traktora Schod Voľnobežka náhonu dávkovača Odstredivá spojka ventilátora (len pre MK) DOPLNKOVÁ VÝBAVA Kardan s voľnobežkou / bez voľnobežky Rýchlozáves (pre MK a MT) Univerzálny podvozok (pre MK) Hydraulický pohon ventilátora Mechanický pohon ventilátora 540 ot/min (len pre M, MS, MT) Kypriče stôp sejačky Kypriče stôp traktora (len pre MV, MT) Mechanický hektáromer Signalizácia stavu osiva v násypke Kontrola otáčok ventilátora Elektronické koľajové riadky s funkciami: signalizácia stavu osiva, elektronický hektáromer, kontrola otáčok ventilátora a dávkovača, 2x2 elektro-motorické klapky Pneumatické koľajové riadky Preemergentné značkovače ovládané hydraulicky cez elektroniku Mechanické klapky Redukčný kryt rozdeľovača Nadstavba násypky (FT) Utláčacie koliesko za DXD výsev Nosník zavlačovacích pružín Schody (3 stupne, pre MK 4 stupne) 12

13 Pasívny KYPRIČ Alternatíva rotačných brán Pasívny kyprič PKA je cenovo výhodná alternatíva rotačných brán pre kombinovanú prípravu pôdy do hĺbky 12 cm. Stroj je tvorený 4 pracovnými časťami. Vpredu umiestnený a výškovo nastaviteľný smyk (1) zabezpečuje zrovnanie pôdy po orbe. Radličky 32x10 so spevnením umiestnené v troch radoch (2) s rozstupom 200 mm kypria a zlepšujú štruktúru pôdy. Valec za radličkami (3) drží pracovnú hĺbku kyprenia a zároveň utláča pôdu na prípravu osivového lôžka. Odpružený smyk za croskill valcom (4) ešte zrovná malé nerovnosti pred výsevnými radlicami. S jeho silnou konštrukciou rámu môže byť PKA kombinovaný so všetkými sejacími strojmi Pneusej Rôzne zadné utláčacie valce garantujú dobré vedenie hĺbky a spätné zhutnenie na rozličných pôdach. Packer valec ø 470 mm Croskill valec ø 400 mm Technické parametre Typ stroja PK 300 PK 400 Pracovná šírka (m) 3 4 Počet radličiek (ks) Rozstup radličiek (cm) Hmotnosť bez valca (kg) Výkon traktora (HP) Packer valec (kg) Croskill valec (kg) Prútový valec (kg) Rúrkový valec (kg) Prútový valec ø 410 mm Rúrkový valec ø 450 mm 13

14 UTLÁČAČ silážnych krmovín Utláčanie krmovín Utláčač silážnych a senážnych krmovín slúži na dokonalé utláčanie krmovín pri silážovaní a senážovaní. Výhody: Rovnomerné utlačenie celej plochy silážnej jamy, vrátane okrajov Väčšie utlačenie silážnych krmovín vďaka vysokej hmotnosti utláčača Odstránenie vzniku vzduchových vakov, lepšia fermentácia bez prístupu vzduchu Lepšie kvalitatívne parametre silážnych krmovín Plynulejší proces silážovania Technické parametre Počet kolies (ks) Pracovná šírka (mm) Celková šírka (mm) Celková dĺžka (mm) Hmotnosť (kg)

15 DRVIČ rastlinných zvyškov Drvenie pozberových zvyškov Drvič DU 170 je určený k drveniu všetkých druhov slamy, k drveniu pozberových zvyškov (kukuričné kôrovie, zemiaková vňať, hrachové a repkové rastlinné zvyšky, burina) a vo vinohradoch k drveniu letorastov a mulčovaniu burinných porastov a náletov. Pohon drviča je odvodený od vývodového hriadeľa cez kardan a posuvne upnutú prevodovku, ktorá je vybavená voľnobežkou, čo zabraňuje spätnému prenosu krútiaceho momentu rotora do traktora. Pre zvýšenie účinnosti drviča je vybavený dvoma radmi protinožov rovnakej kvality, ale tvarovo prispôsobených plášťu drviča. Protinože sú zvarené do blokov a sú vymeniteľné. V prednej časti je drvič vybavený výkyvnými zásterkami, ktoré umožňujú vstup materiálu, ale zabraňujú úletu a zvyšujú bezpečnosť a účinnosť drvenia. Stroj je vybavený vychyľovacími krídelkami, ktorými sa nastavuje rozptyl drvených častí na šírku od 1,7 do 6 m. V bočných stenách skrine vo výkyvných ložiskách je uložený rotor, osadený nožmi tvaru S. Technické parametre Pracovný záber 1700 mm Výkonnosť 1-3 ha/hod podľa podmienok Drvenie konárov do ø 2 cm Šírka stroja 1975 mm Šírka rozptylu rozdrvenej hmoty 1,7-6 m podľa nastavenia krídelka Otáčky rotora 2106 ot/min (otáčky kardanu 540 ot/min) Svahová dostupnosť 11 Výkon traktora min. 80 PS Max. prepravná rýchlosť 20 km/hod Max. pracovná rýchlosť 15 km/hod 15

16 Sejacie stroje PNEUSEJ ako i ostatné naše výrobky sú dôsledne vyvážené pre požiadavky z praxe. Veľký výber strojov s rozličnými možnosťami vybavenia vytvára základ pre úspešné pestovanie rastlín. Kúpou ktoréhokoľvek stroja začína naše dlhodobé partnerstvo. Na podporu tohto vzťahu ponúkame kvalitné originálne náhradné diely a vyškolený servis. Koncepčné riešenia pre výsev a pozberové spracovanie DESIGN ATELIER HUŇADY, 9/2009, Foto: P. Rafaj, J. Huňady a archív PD Hlohovec POĽNOHOSPODÁRSKE DRUŽSTVO HLOHOVEC Nitrianska ul. 109, Hlohovec tel.: fax: pneusej@pdhlohovec.sk
