MasterCut Řezačky a mulčovače

Transkript

1 CZ THINK AHEAD MasterCut Řezačky a mulčovače Vážit si chytrých hlav n Výjimečně klidný chod a výkonnost n Inovativní detaily pro optimální kvalitu mulče n Mnohoúčelové, komfortní nasazení na poli i na farmě Více informací online

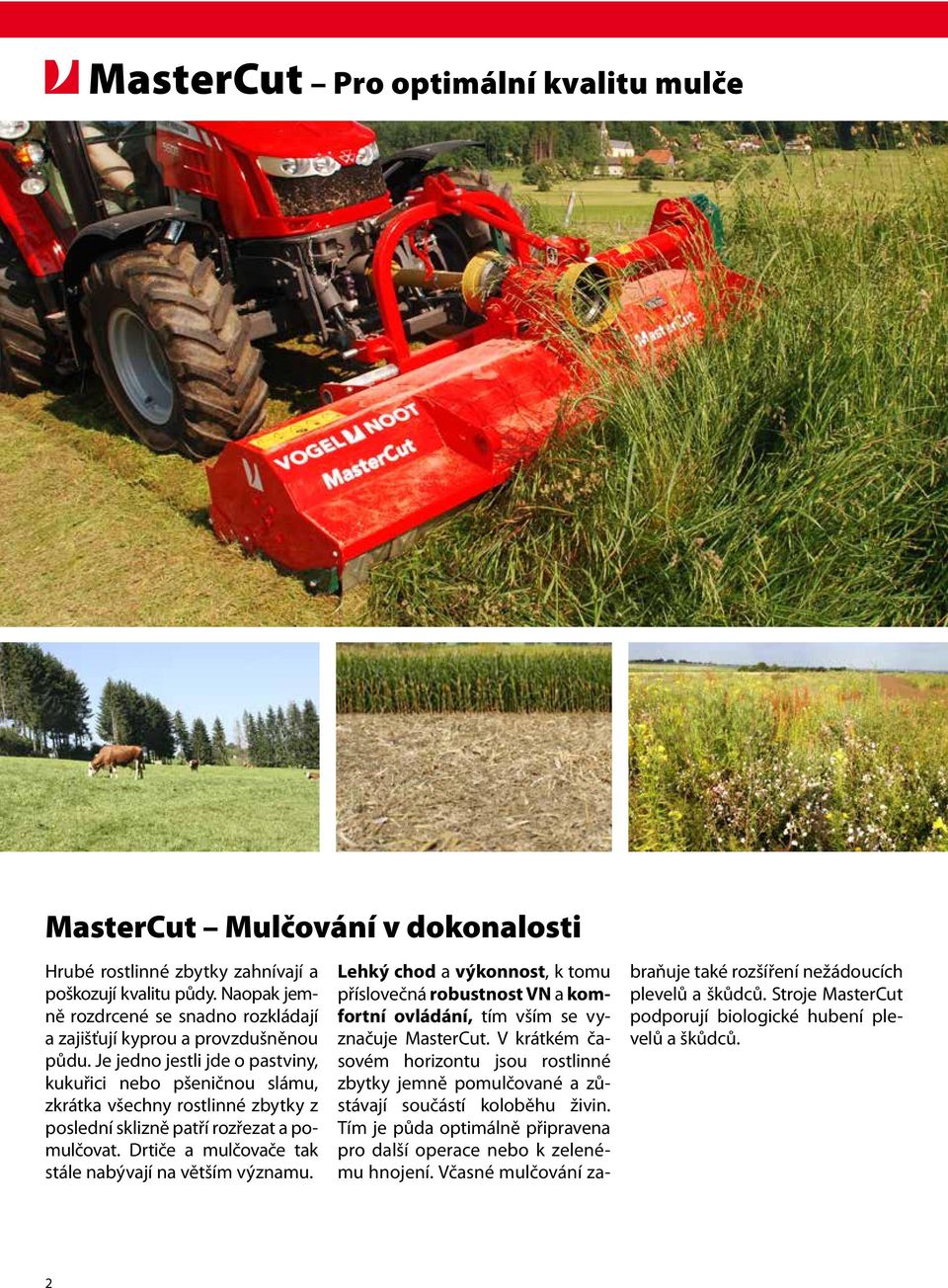

2 MasterCut Pro optimální kvalitu mulče MasterCut Mulčování v dokonalosti Hrubé rostlinné zbytky zahnívají a poškozují kvalitu půdy. Naopak jemně rozdrcené se snadno rozkládají a zajišťují kyprou a provzdušněnou půdu. Je jedno jestli jde o pastviny, kukuřici nebo pšeničnou slámu, zkrátka všechny rostlinné zbytky z poslední sklizně patří rozřezat a pomulčovat. Drtiče a mulčovače tak stále nabývají na větším významu. Lehký chod a výkonnost, k tomu příslovečná robustnost VN a komfortní ovládání, tím vším se vyznačuje MasterCut. V krátkém časovém horizontu jsou rostlinné zbytky jemně pomulčované a zůstávají součástí koloběhu živin. Tím je půda optimálně připravena pro další operace nebo k zelenému hnojení. Včasné mulčování zabraňuje také rozšíření nežádoucích plevelů a škůdců. Stroje MasterCut podporují biologické hubení plevelů a škůdců. 2

3 MasterCut Varianty modelů a výbav Různé modelové řady a pracovní záběry pokryjí každou výkonnostní řadu je jedno jestli jde o přední nebo zadní připojení, s integrovaným stranovým výložníkem nebo plošný, hydraulicky sklopný stroj. TK MU2 TSA/L TSA/P RSA Plus TSL TST TST Plus TSL Hydro TST Hydro Konstrukce nízká nízká nízká nízká nízká střední vysoká vysoká střední vysoká nízká SA/TK SA/SG SA/SGR Pracovní šířka (cm) Traktor KW/PS max. 44/60 66/90 73/100 95/ /180 66/90 73/ / / / / /160 Univerzální nože Univerzální nože s centrálním cepem Kladiva Kladívka Dlouhé kladiva Nože na slámu Lopatkové nože Opěrný válec (ø v mm) do 300/194 od 320/ / Opěrná kola (ø v mm) /600 ( ) Možnost předního připojení Hydraulické sklápění Průměr rotoru 130 Otáčky vpředu (sériově) do 250/ / do 250/540 od 280/1000 od 250/ / /220 do 250/540 od 280/ / Otáčky vzadu (sériově) 540* 1000* (*) na přání jsou možné jiné otáčky ( ) na přání Který MasterCut pro který traktor Typ kw PS MasterCut TK MasterCut MU2 MasterCut TSA/L-TSAF/L MasterCut TSA/P-TSAF/P MasterCut RSA Plus MasterCut TSL MasterCut TST MasterCut TST MasterCut TST Plus MasterCut TSL Hydro MasterCut TST Hydro MasterCut SA/TK MasterCut SA/SG MasterCut SA/SGR 3

4 MasterCut Váš technický náskok Váš technický náskok: 1 Plynule stranově posuvná přípojná věž pro přesnou práci mimo stopu traktoru ideální při práci na okraji pozemku a u stojatých kultur. Elektronicky vyvážený rotor zajišťuje klidný chod bez vibrací. Optimální otáčky rotoru a rychlost nožů odtud pramení obzvlášť nízký tahový odpor. 2 3 Robustní přípojná věž, velký průměr rotoru a extra robustní převodovka ideální řešení pro velkoplošné nasazení a pro výkonné traktory. Přestavitelné vyhazovací víko na přání s usměrňovacími plechy. Opěrná kola s plynulým nastavením pracovní hloubky a otočným uložením zajišťují přesné kopírování. 4 5 Výškově přestavitelný opěrný válec se stěračem, kapslovitá ložiska s dvojitým těsněním. 3 protiostří u typů TSA / RSA garantují jemné rozřezání. Stabilní dvojitá přípojná věž u stroje s čelním připojením umožňuje připojení i za traktorem sériově s hydraulickým stranovým posuvem. 13 modelových řad se záběrem od 1 do 6 m díky tomu je VN MasterCut univerzálním strojem pro drcení a mulčování. Všechny stroje MasterCut jsou vybaveny volnoběžkou ve hnacím řetězci. 1 Kladiva: Mají velmi dobrý sací účinek, jsou nenáchylná, robustní, mají delší životnost. 2 Kladívka: Pro ještě jemnější výsledek drcení a práci s nízkým tahovým odporem. 3 Univerzální nože: Jsou základní výbavou pro travnaté plochy a všechny polní zbytky. 4 Dlouhé kladiva: S enormním sacím účinkem, ideální pro kukuřičnou slámu, obzvlášť robustní. 5 Nože na slámu: Se speciálním hřebenovým protiostřím garantují nejlepší kvalitu řezání slámy. 4

5 MasterCut Technika, která přesvědčí Všechny mulčovače VN se vyznačují promyšlenou konstrukcí s prvotřídním zpracováním a montáží kvalitních komponentů. Tisíckrát osvědčené stroje jsou již desítky let v nasazení v mnoha podnicích po celé Evropě. Spolehlivá technika a perfektní výsledek práce jsou garancí pro úspěšné udržování kulturních ploch. Skříň, rotory U všech strojů VN MasterCut jsou použity výhradně kvalitní materiály. Robustní konstrukce rámu garantuje nejvyšší stabilitu. Díky zkosení je celá skříň vyztužená a společně s přípojnou věží tvoří kompaktní zařízení. Elektronicky vyvážené rotory mají mimořádně klidný chod a zcela bez vibrací. Pohon, převodovka Perfektní přenos výkonu vývodové hřídele traktoru na rotor má za následek nízký tahový odpor a nejlepší kvalitu řezanky. Optimální převodové poměry s vhodnými řemenicemi a výkonnostními řemeny s jednoduchým a spolehlivým systémem napínání, garantují přenos sil bez vibrací. Jsou možné převodové poměry 540, 750 nebo 1000 U/min, které jsou závislé na modelu. Rychlosti nožů se pohybují v rozmezí U/min. Také pro různé směry otáčení jsou k dispozici vhodné převodovky. Celý hnací řetězec běží v olejové lázni, je velmi jednoduchý na údržbu a většinou s volnoběžkou v převodovce. Stranový posuv Mulčovače VN sériově disponují mechanickým nebo na přání hydraulickým stranovým posuvem přípojné věže. To umožňuje práci mimo stopu traktoru u strojů agregovaných vzadu a ulehčuje přesnou práci na okraji pozemku, u plotů a ve stojatých kulturách. V závislosti na modelu může být rozsah posuvu až 50 cm a je možné vybrat středové umístění (u řádkových kultur) nebo přesazení k jedné straně. Ložiska válce I zde klade Vogel & Noot velký důraz na kvalitu. Mazaná ložiska jsou dobře chráněna ocelovým límcem. Ložisková trubka je sešroubovaná s držákem válce a tvoří kapslovité zařízení. Dvojité těsnění zabraňuje vnikání vlhkosti a prachu a tím garantuje nejvyšší životnost. 5

6 MasterCut Mulčování v dokonalosti 6

7 7

8 MasterCut TK (mulčovač nízká konstrukce) 130 mm Lehký mulčovač MasterCut TK zadní provedení Lehký mulčovač pro speciální vozidla s pohonem všech kol a traktory s výkonem až 60 PS Mulčovač s nízkým tahovým odporem se nasazuje obzvlášť při údržbě travnatých ploch, pastvin, sadů a vinic a je nejlépe zařízen pro práci na svazích. Díky velmi krátké konstrukci a nízké hmotnosti je koncipován pro traktory ve spodní výkonové kategorii. Tím se ale tento mulčovač s nízkým odporem žádné vlastnosti velkých model, jak integrované volnoběžky v převodovce nebo volitelné hydraulicky posuvné přípojné věže (kat. I/II). Velké otáčky rotoru v kombinaci s malými pracovními nástroji garantují optimální kvalitu mulče. Přední agregace MasterCut TK/F S průchozí hřídelí a přestavitelnou přípojnou věží. Opěrná kola (agregace vzadu) Jako doplněk k válci pro ještě lepší kopírování pozemku (na přání pro všechny modely nízké konstrukce). Přední kola (přední agregace) disponují otočným uložením. Výškově přestavitelné plazy Pro optimální přizpůsobení k pozemku (na přání pro všechny modely nízké konstrukce). Pracovní šířka cm Hmotnost kg (TK) Hmotnost kg (TK/F)

9 MasterCut MU2 (mulčovač nízká konstrukce) 153 mm (MU ) 194 mm (MU2 280) Univerzální mulčovač MasterCut MU2 s přestavitelnou přípojnou věží Univerzální mulčovač pro traktory s výkonem až 90 PS Lehký a přesto robustní univerzální mulčovač je ideální pro zelené hnojení, pastviny, sady, vinice, je možné ho použít také na kukuřičnou slámu a travnaté kultury. Vysoké otáčky rotoru a 2 protiostří, které jsou součástí základní výbavy, zajišťují optimální kvalitu mulče. Stranový posuv přípojné věže (kat. I/II) až 500 mm (na přání hydraulicky) a jednoduchá změna otáček mezi 540 a 1000 U/min. jsou dalšími praktickými vlastnostmi mulčovače s nízkým odporem. MasterCut MU2 je stroj s ryze zadní agregací nebo s přestavitelnou přípojnou věží popř. dvojitou přípojnou věží pro nasazení vpředu/vzadu. Jedinečná je zvláštní konstrukce opěrného válce se stěračem. Vedle třístupňového přestavení pracovní výšky může být válec přestaven ve dvou pozicích ve směru jízdy. Díky této změně umístění se mulčovač optimálně přizpůsobí na různé podmínky a dovoluje variabilní výhoz mulčovaného materiálu před nebo za válec. Opěrný válec blízko rotoru s otevřeným víkem zlepšuje přizpůsobení k nerovnému pozemku. Opěrný válec namontovaný vzadu s uzavřeným víkem redukuje příkon. Pracovní šířka cm MasterCut MU2 s dvojitou přípojnou věží pro kombinované nasazení vpředu/vzadu Hmotnost kg (MU2) Hmotnost kg (MU2/F) (přestavitelná přípojná věž) Hmotnost kg (MU2) (dvojitá přípojná věž))

10 MasterCut TSA/L (mulčovač nízká konstrukce) 160 mm Kompaktní mulčovač MasterCut TSA/L zadní provedení Kompaktní mulčovač pro traktory s výkonem až 100 PS Robustní kompaktní mulčovač vhodný vedle zeleného hnojení, pastvin a kukuřičné slámy také pro údržbu travnatých ploch. Se sníženým pohonem a hřebenem je mulčovač předurčen pro sady/vinice a jiné řádkové kultury. Perfektní rozmělnění všech rostlinných zbytků je podpořeno díky 3 šroubovaným protiostřím. Dalšími praktickými vlastnostmi jsou výškově nastavitelný opěrný válec se stěračem a přestavitelné zadní víko. Výškově přestavitelný ochranný plech s 2. stěrkou chrání při čelní agregaci traktor. Speciálně u suchého materiálu zabraňuje víření organické hmoty a prachu a neomezuje nijak výkon chlazení traktoru. MasterCut TSA/L je stroj s čistě zadní agregací a vybavený manuálně posuvnou přípojnou věží (na přání hydraulicky). Pro kombinovaný provoz vpředu/vzadu (TSAF/L) je určena dvojitá přípojná věž (kat. I/II) s hydraulickým stranovým posuvem. Úspora paliva při současně optimální kvalitě mulče je dosažena při čelní agregaci díky na přání volitelnému převodu 750 U/min. Nízké otáčky traktoru a současně vysoké otáčky rotoru/nožů to umožňují. 3 šroubované protiostří u modelů TSA a RSA zajišťují optimální kvalitu mulče. Snížený pohon a hřeben Nabízí přednosti v sadech/vinicích a dalších řádkových kulturách. Pracovní šířka cm Hmotnost kg (TSA/L) Hmotnost kg (TSAF/L)

11 MasterCut TSA/P (mulčovač nízká konstrukce) 194 mm Profesionální mulčovač MasterCut TSA/P pro kombinované nasazení vpředu/vzadu Profesionální mulčovač pro traktory s výkonem až 130 PS Robustní modelová řada MasterCut TSA/P je vhodná pro zelené hnojení, kukuřičnou slámu, údržbu travnatých ploch a pastvin. Velkoryse navržený průměr rotoru garantuje vysoký sací účinek a zvětšená skříň dovoluje zpracování velkého množství materiálu. 3 šroubované protiostří garantují optimální rozdrcení rostlinných zbytků. Dále má stroj sériově výškově nastavitelné zadní víko pro jednodušší údržbu a může být na přání vybaven řetězovou clonou. Dle přání je MasterCut TSA/P vybaven manuálně posuvnou přípojnou věží (na přání hydraulicky) nebo pro kombinovaný provoz vpředu/ vzadu (TSAF/P) dvojitou přípojnou věží (kat. I/II) s hydraulickým stranovým posuvem. Úspora paliva při současně optimální kvalitě mulče jsou i u tohoto modelu možné díky volitelnému převodu se 750 U/min. Od pracovního záběru 2,80 m je vybaven 6 sériovými řemeny pro nejlepší přenos výkonu. Výškově nastavitelný ochranný plech s 2. stěračem Chrání traktor při čelní agregaci. Výškově nastavitelné víko U strojů se zadním připojením usnadňuje údržbu. Kapslovité ložisko zajišťuje nejdelší životnost. Pracovní šířka cm Hmotnost (TSA/P) Hmotnost kg (TSAF/P)

12 MasterCut RSA Plus (mulčovač nízká konstrukce) 194 mm (RSA 250) 200 mm (RSA ) 220 mm (RSA 320) Profesionální mulčovač MasterCut RSA Plus pro kombinované nasazení vpředu/vzadu Extra silný profesionální mulčovač do výkonu 180 PS Díky robustní konstrukci s opotřebitelným plechem ve skříni a extra silné převodovce je RSA koncipován pro nejvyšší nároky. Velkorysý průměr rotoru až 220 mm garantuje vysoký sací účinek. Zvětšená skříň dovoluje zpracování velkého množství materiálu. Vysoké otáčky rotoru zajišťují výjimečné rozdrcení všech rostlinných zbytků a je vhodný pro rekultivaci všech problematických ploch. MasterCut RSA může být vybaven manuálně posuvnou přípojnou věží (na přání hydraulicky) nebo pro kombinovaný provoz vpředu/vzadu sériovou dvojitou přípojnou věží s hydraulickým stranovým posuvem. Od záběru 2,80 m zajišťuje optimální přenos sil 6 sériových klínových řemenů. Tři protiostří, volnoběžka v převodovce a velký opěrný válec s kapslovitými ložisky doplňují tuto profesionální řadu. Zesílení rámu Druhý ocelový plech (označen červeně) chrání skříň při velkém výskytu kamenů. Sériově u RSA na přání také u všech ostatních modelů. Extra robustní převodovka S volnoběžkou do 180 PS Osvětlení a varovné tabule Pro bezpečnou přepravu po silnici Pracovní šířka cm Hmotnost kg (RSA) Hmotnost kg (RSA/F)

13 MasterCut TSL (řezačka středně vysoké konstrukce) 170 mm Univerzální řezačka MasterCut TSL Univerzální řezačka pro traktory s výkonem až 90 PS Univerzální řezačka MasterCut TSL se cítí na poli stejně tak dobře jako na travnatých kulturách nebo na pastvinách. Nejlepší přizpůsobení garantuje díky přestavitelnému zadnímu víku a plynulému stranovému posuvu přípojné věže na přání také hydraulicky. Optimální držení pracovní výšky je dosaženo díky výškově nastavitelnému opěrnému válci. Válec je čištěn přímo univerzálními noži (s 1 protiostřím). Díky tomu je i na vlhkých a lepivých půdách zajištěno optimálního samočistícího efektu. Perfektní rozřezání rostlinných zbytků je podporováno také na přání volitelným druhým protiostřím. Hydraulicky přestavitelné zadní víko Pro ještě vyšší komfort (platí pro všechny modely TSL- a TST). Plynulý, hydraulický stranový posuv přípojné věže Výškově přestavitelný opěrný válec Zajišťuje optimální pracovní pozici (platí pro všechny modely TSL a TST). Pracovní šířka cm Hmotnost kg

14 MasterCut TST (řezačka vysoká konstrukce) 220 mm (TST ) 273 mm (TST ) Kompaktní řezačka TST Robustní kompaktní řezačka pro traktory s výkonem až 180 PS Klasická řezačka s vysokou skříní je kompaktním strojem pro pole a travnaté kultury. Velmi robustní, výkonná řezačka umožňuje rozřezat jakýkoli materiál. Je jedno jestli jde o obilnou nebo kukuřičnou slámu a také těžký, vláknitý, materiál. Různé řezací nástroje, 2. protiostří a na přání hydraulicky přestavitelné zadní víko, které je vybaveno vodícími plechy, zajišťuje u nejrůznějších rostlinných zbytků optimální kvalitu mulče. Vybavena posuvnou přípojnou věží na přání také hydraulicky umožňuje MasterCut TST se svými výškově nastavitelnými opěrnými koly popř. opěrnými válci, rovnoměrnou pracovní výšku. V pracovních šířkách 2,80/3,00 m zajišťuje nejlepší přenos sil 6 klínových řemenů. Od pracovní šířky 3,20 m je stroj vybaven dvojitým pohonem s děleným rotorem a oboustranným pohonem klínovými řemeny a pevně umístěnou přípojnou věží. Díky zařízení pro podélné tažení je možné komfortně a bezpečně přepravovat po silnici robustní řezačky TST se záběrem 3,20/4,00 m. Zařízení pro podélné tažení pro komfortní a bezpečnou přepravu Přestavitelné zadní víko s vodícími plechy Pracovní šířka cm Hmotnost kg

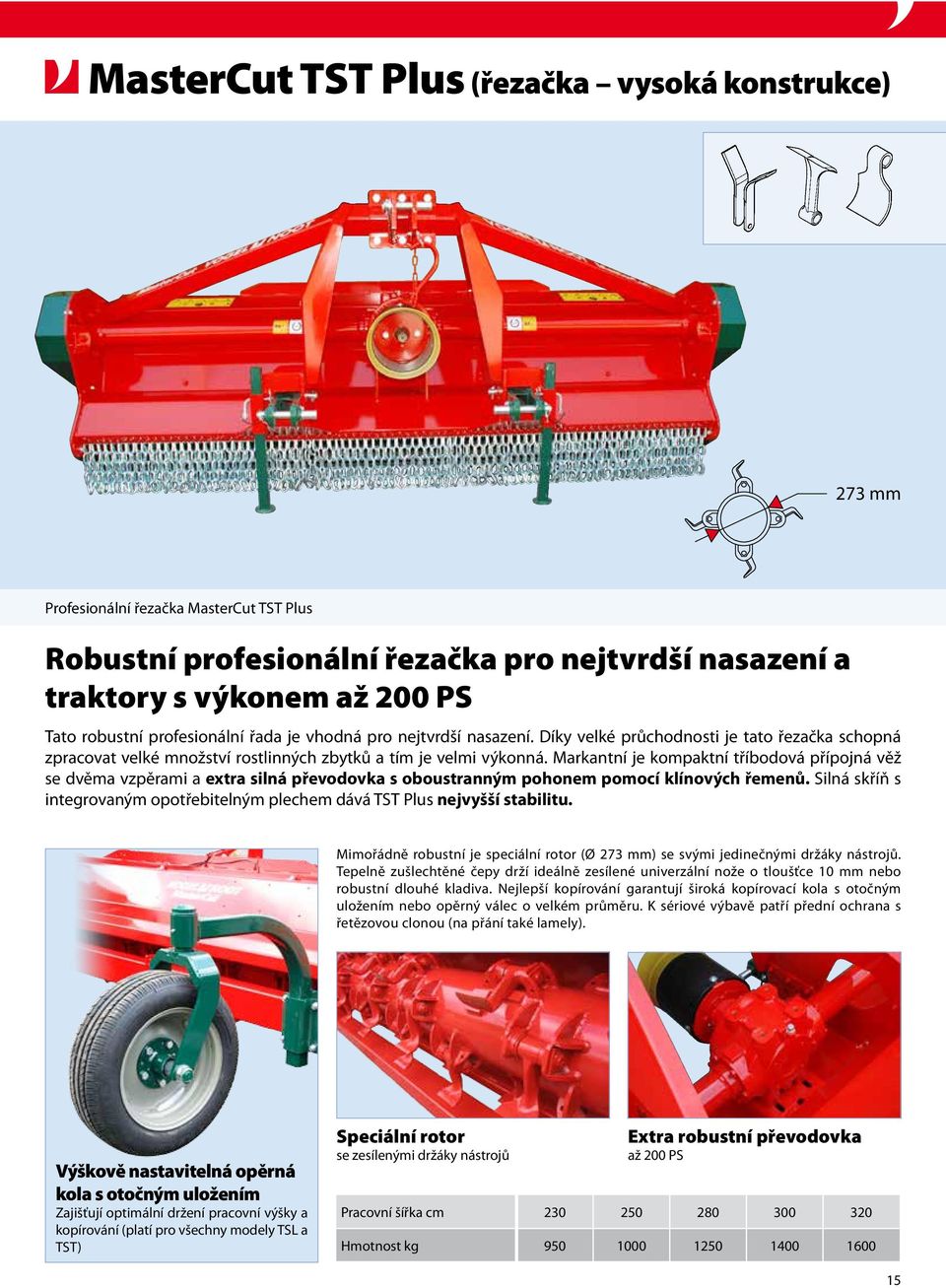

15 MasterCut TST Plus (řezačka vysoká konstrukce) 273 mm Profesionální řezačka MasterCut TST Plus Robustní profesionální řezačka pro nejtvrdší nasazení a traktory s výkonem až 200 PS Tato robustní profesionální řada je vhodná pro nejtvrdší nasazení. Díky velké průchodnosti je tato řezačka schopná zpracovat velké množství rostlinných zbytků a tím je velmi výkonná. Markantní je kompaktní tříbodová přípojná věž se dvěma vzpěrami a extra silná převodovka s oboustranným pohonem pomocí klínových řemenů. Silná skříň s integrovaným opotřebitelným plechem dává TST Plus nejvyšší stabilitu. Mimořádně robustní je speciální rotor (Ø 273 mm) se svými jedinečnými držáky nástrojů. Tepelně zušlechtěné čepy drží ideálně zesílené univerzální nože o tloušťce 10 mm nebo robustní dlouhé kladiva. Nejlepší kopírování garantují široká kopírovací kola s otočným uložením nebo opěrný válec o velkém průměru. K sériové výbavě patří přední ochrana s řetězovou clonou (na přání také lamely). Výškově nastavitelná opěrná kola s otočným uložením Zajišťují optimální držení pracovní výšky a kopírování (platí pro všechny modely TSL a TST) Speciální rotor se zesílenými držáky nástrojů Extra robustní převodovka až 200 PS Pracovní šířka cm Hmotnost kg

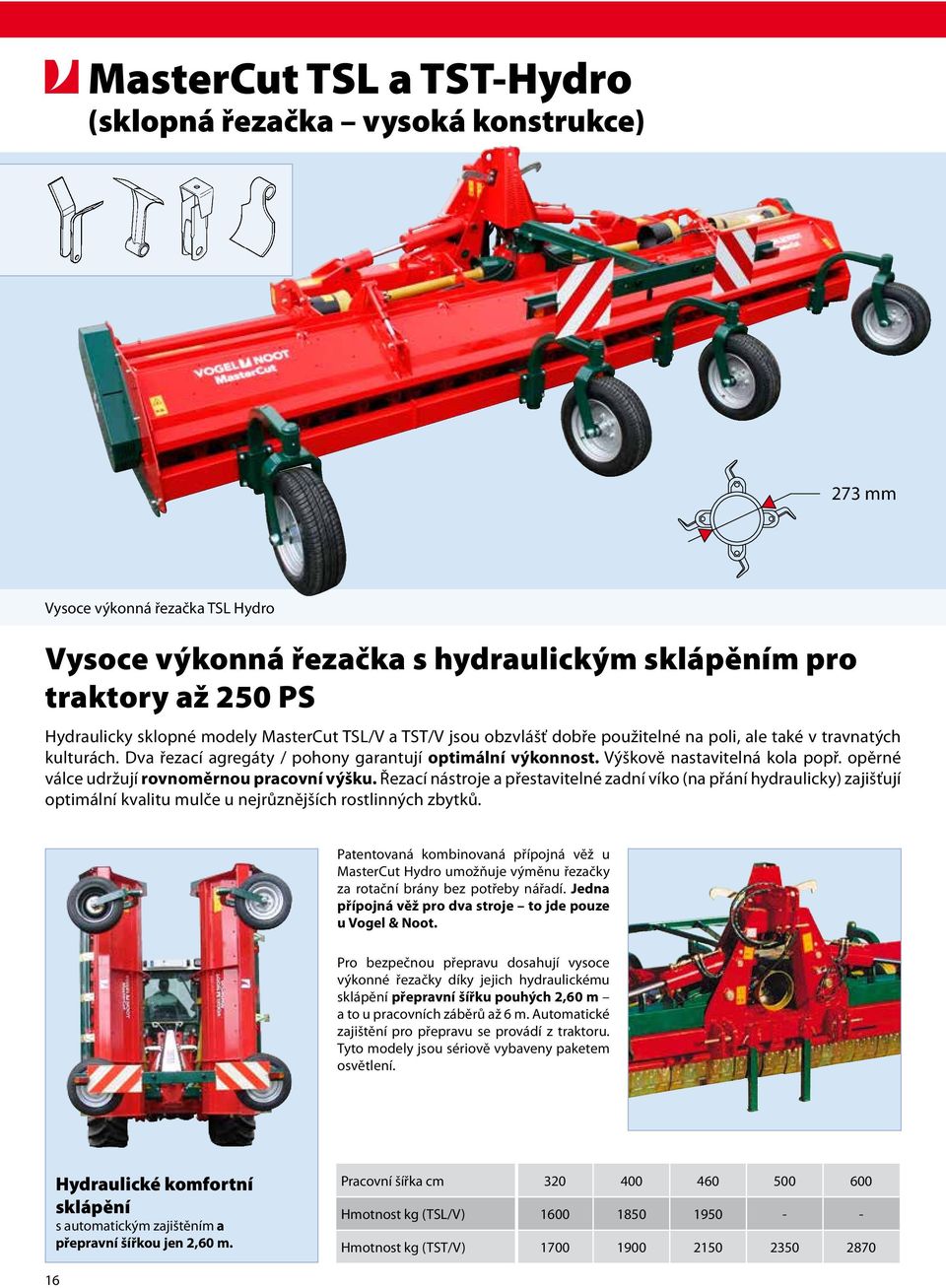

16 MasterCut TSL a TST-Hydro (sklopná řezačka vysoká konstrukce) 273 mm Vysoce výkonná řezačka TSL Hydro Vysoce výkonná řezačka s hydraulickým sklápěním pro traktory až 250 PS Hydraulicky sklopné modely MasterCut TSL/V a TST/V jsou obzvlášť dobře použitelné na poli, ale také v travnatých kulturách. Dva řezací agregáty / pohony garantují optimální výkonnost. Výškově nastavitelná kola popř. opěrné válce udržují rovnoměrnou pracovní výšku. Řezací nástroje a přestavitelné zadní víko (na přání hydraulicky) zajišťují optimální kvalitu mulče u nejrůznějších rostlinných zbytků. Patentovaná kombinovaná přípojná věž u MasterCut Hydro umožňuje výměnu řezačky za rotační brány bez potřeby nářadí. Jedna přípojná věž pro dva stroje to jde pouze u Vogel & Noot. Pro bezpečnou přepravu dosahují vysoce výkonné řezačky díky jejich hydraulickému sklápění přepravní šířku pouhých 2,60 m a to u pracovních záběrů až 6 m. Automatické zajištění pro přepravu se provádí z traktoru. Tyto modely jsou sériově vybaveny paketem osvětlení. Hydraulické komfortní sklápění s automatickým zajištěním a přepravní šířkou jen 2,60 m. Pracovní šířka cm Hmotnost kg (TSL/V) Hmotnost kg (TST/V)

17 MasterCut SA/TK (mulčovač s integrovaným stranovým výložníkem) mm Univerzální stranový mulčovač MasterCut SA/TK Univerzální stranový mulčovač pro traktory s výkonem až 80 PS Tento stranový mulčovač o malé hmotnosti je ideální pro mnohostranné použití na svazích, v příkopech, travnatých kulturách a řádkových kulturách. Při tom se MasterCut SA/TK nevzdává vlastností větších modelů. Pomocí dvou dvoučinných hydraulických válců se provádí přímo z traktoru boční vysunutí a náklonní mulčovače. V pracovní poloze se mulčovač provozuje v plovoucí poloze a tím se ideálně přizpůsobí půdním nerovnostem. Podle požadavků je možné zvolit mezi dvěma pozicemi převodovky: z vnitřní strany mulčovače, nebo z vnější strany mulčovače, která zvětší pracovní rozsah mimo traktor o cca. 30 cm. Pro další zvýšení bezpečnosti je k dispozici volitelná mechanická nájezdová pojistka se spirálovitými pružinami. Vně umístěná převodovka pro zvýšení pracovního rozsahu mimo stopu traktoru (platí pro všechny stranové mulčovače) Pracovní šířka cm Hmotnost kg

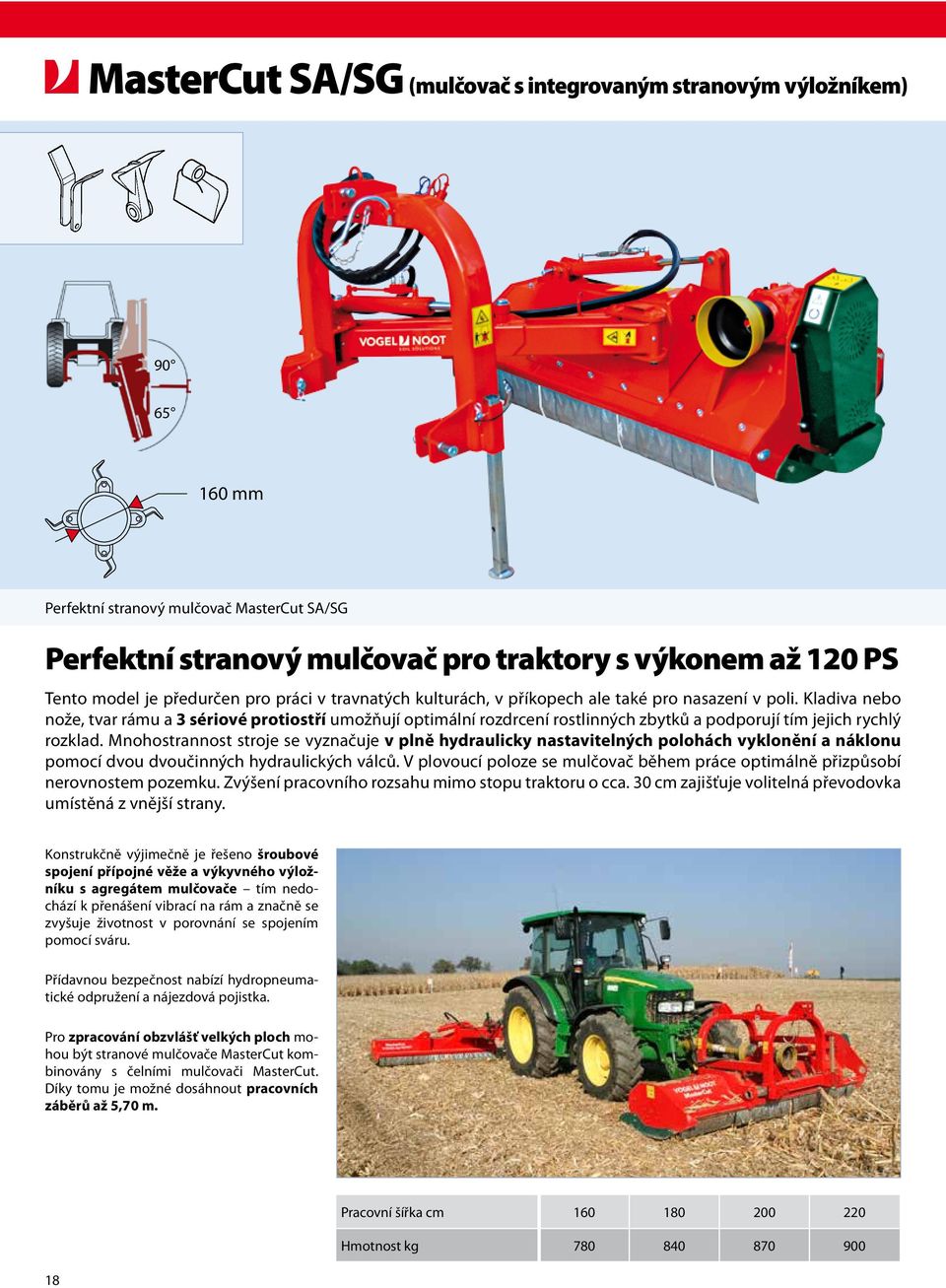

18 MasterCut SA/SG (mulčovač s integrovaným stranovým výložníkem) mm Perfektní stranový mulčovač MasterCut SA/SG Perfektní stranový mulčovač pro traktory s výkonem až 120 PS Tento model je předurčen pro práci v travnatých kulturách, v příkopech ale také pro nasazení v poli. Kladiva nebo nože, tvar rámu a 3 sériové protiostří umožňují optimální rozdrcení rostlinných zbytků a podporují tím jejich rychlý rozklad. Mnohostrannost stroje se vyznačuje v plně hydraulicky nastavitelných polohách vyklonění a náklonu pomocí dvou dvoučinných hydraulických válců. V plovoucí poloze se mulčovač během práce optimálně přizpůsobí nerovnostem pozemku. Zvýšení pracovního rozsahu mimo stopu traktoru o cca. 30 cm zajišťuje volitelná převodovka umístěná z vnější strany. Konstrukčně výjimečně je řešeno šroubové spojení přípojné věže a výkyvného výložníku s agregátem mulčovače tím nedochází k přenášení vibrací na rám a značně se zvyšuje životnost v porovnání se spojením pomocí sváru. Přídavnou bezpečnost nabízí hydropneumatické odpružení a nájezdová pojistka. Pro zpracování obzvlášť velkých ploch mohou být stranové mulčovače MasterCut kombinovány s čelními mulčovači MasterCut. Díky tomu je možné dosáhnout pracovních záběrů až 5,70 m. 18 Pracovní šířka cm Hmotnost kg

19 MasterCut SA/SGR (mulčovač s integrovaným stranovým výložníkem) mm Profesionální stranový mulčovač MasterCut SA/SGR s převodovkou umístěnou z vnější strany Profesionální stranový mulčovač pro extrémní nasazení a traktory s výkonem až 160 PS Velký bratr mulčovače MasterCut SA/SG je se svým pracovním záběrem 2,20/2,50 m použitelný jako standardní řezačka, ale i jako mulčovač. Vedle zemědělského využití je vhodný tento profesionální stranový mulčovač také pro komunální využití. Díky silnému provedení přípojné věže (120x120 mm) a výkyvnému paralelogramu je stvořen pro vysokou bezpečnost a spolehlivost při extrémních nasazeních. Výkyvný čep o velkém průměru (Ø 100 mm) je opatřen zesíleným hydraulickým válcem, který zajišťuje spolehlivé ovládání ve všech polohách a pozicích. Ke zvýšení pracovního rozsahu mimo stopu traktoru je k dispozici převodovka umístěná z vnější strany mulčovače. Bezpečnost zajišťuje volitelná výbava s mechanickou nebo hydro-pneumatickou nájezdovou pojistkou a hydro-pneumatickým tlumením výkyvného válce. Robustní přípojná věž Zajišťuje vysokou bezpečnost a spolehlivost při extrémních nasazeních. Pracovní šířka cm Hmotnost kg

20 Bezpečný a mnohostranný MasterCut s integrovaným stranovým výložníkem Nájezdová pojistka Jsou k dispozici tři systémy: 1. Nájezdové tlumení hydro-pneumatické: to působí na válec výkyvu, zachytí rázy a šetří tím hydraulický válec a ostatní části 2. Mechanická nájezdová pojistka se 2 spirálovitými pružinami 3. Hydraulická nájezdová pojistka (hydro-pneumatická) Jak mechanická, tak hydraulická nájezdová pojistka je integrována na výkyvném paralelogramu a nabízí optimální ochranu. Teleskopický rám se vykývne směrem dozadu a opět samočinně vrátí do výchozí polohy. Mechanická nájezdová pojistka Hydraulická nájezdová pojistka Rozsahy výkyvu technická data SA/TK, SA/TK, SA/SG SA/SG a SA/SGR und s SA/L mit převodovkou innenliegendem z vnitřní Getriebe strany SA/TK, SA/TK, SA/SG SA/SG a SA/SGR und s SA/L mit převodovkou außenliegendem z vnější Getriebe strany Typ k m A mm B mm C mm D mm E mm F mm L mm SA/TK SA/TK SA/TK SA/TK SA/SG SA/SG SA/SG SA/SG SA/SGR SA/SGR

21 MasterCut stranový mulčovač víceúčelový pomocník Úhel náklonu až 65 směrem dolů Úzká transportní poloha Praktický na živé ploty Čelně agregovaný stranový mulčovač TOP práce i za traktorem Ideální pro svahy 21

22 Mulčovače (nízká konstrukce) Typ Y-nože / Celková/ Hmotnost Klínové Stranový Pracovní šířka Výkon traktoru kladiva / Rotor Ø přepravní šířka vpředu/vzadu řemeny Otáčky rotoru při posuv kladívka 540 / 1000 U/min. cm cm min. (kw/ps) kg počet (ks) počet (ks) mm mm Lehký mulčovač TK - TK/F TK /20 220/ /12/ /2500 ± 210 TK /25 240/ /14/ /2500 ± 210 TK /30 270/ /16/ /2500 ± 210 TK /30 300/ /18/ /2500 ± 210 TK /40 330/ /20/ /2500 ± 210 TK /40 360/ /22/ /2500 ± 210 Univerzální mulčovač MU2 - MU2/F MU /30 400/ /16/ /2133 ± 200 MU /40 450/ /18/ /2133 ± 250 MU /40 485/ /20/ /2133 ± 250 MU /40 510/ /22/ /2133 ± 250 MU /50 550/ /24/ /2133 ± 250 MU /60 700/ /28/ /2133 ± 250 MU /65 810/ /32/ /2133 ± 200 Kompaktní mulčovač TSA/L - TSAF/L TSA/L /30 380/ /8/ /2133 ± 62,5 TSA/L /30 420/ /10/ /2133 ± 125 TSA/L /30 450/ /12/ /2133 ± 125 TSA/L /40 520/ /14/ /1730 ± 200 TSA/L /40 550/ /16/ /1730 ± 200 TSA/L /50 600/ /18/ /1730 ± 200 TSA/L /50 630/ /20/ /1730 ± 200 TSA/L /60 720/ /22/ /1730 ± 200 Profesionální mulčovač TSA/P - TSAF/P TSA/P /50 650/ /16/ /1730 ± 200 TSA/P /50 700/ /18/ /1730 ± 200 TSA/P /50 780/ /20/ /1730 ± 200 TSA/P /60 830/ /22/ /1730 ± 200 TSA/P /70 880/ /24/ /2000 ± 200 TSA/P / / /28/ /2000 ± 200 TSA/P / / /32/ /2000 ± 200 Profesionální mulčovač RSA PLUS RSA Plus /80 870/ /22/ /2133 ± 200 RSA Plus /90 940/ /24/ /2000 ± 200 RSA Plus / / /28/ /2000 ± 200 RSA Plus / / /32/ /2000 ± 200 Otáčky vývodové hřídele: Vzadu: TK, MU2, TSA/L, TSA/P do 250, RSA do sériově 540 U/min. (750/1000 U/min. na dotaz) Vpředu: TSAF/L, TSAF/P, TSA/P od 280, RSA od sériově 1000 U/min. (540/750 U/min. na dotaz) 22

23 Řezačky (střední/vysoké konstrukce) Typ Y-nože / Celková/ Hmotnost Klínové Stranový Pracovní šířka Výkon traktoru kladiva / Rotor Ø přepravní šířka vpředu/vzadu řemeny Otáčky rotoru při posuv kladívka 540 / 1000 U/min cm cm min. (kw/ps) kg počet (ks) počet (ks) mm mm Univerzální řezačka TSL TSL / /-/ /1728 ± 125 TSL / /-/ /1728 ± 125 TSL / /-/ /1728 ± 125 TSL / /-/ /1728 ± 125 TSL / /-/ /1728 ± 125 Kompaktní řezačka TST TST / /20/ /1728 ± 125 TST / /22/ /1728 ± 125 TST / /26/ /1728 ± 125 TST / /30/ /1800 ± 125 TST / /32/ /1800 ± 125 TST / /36/ /1800 ± 125 TST / /38/ /1778 ± 125 TST 320 DTDR 1) / /36/ / TST 400 DTDR 1) / /48/ / Profesionální řezačka TST Plus TST Plus / /30/ / TST Plus / /32/ / TST Plus / /36/ / TST Plus / /40/ / TST Plus / /44/ / Sklopná vysoce výkonná řezačka TSL/TST Hydro TSL/V / /-/ / TSL/V / /-/ / TSL/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / TST/V / /-/ / Otáčky vývodové hřídele: 1) oboustranný pohon klínovým řemenem a dělený rotor TSL, TST do sériově 540 U/min. (750/1000 U/min. na dotaz) TST od sériově 1000 U/min. (540/750 U/min. na dotaz) Stranový mulčovač Typ Pracovní šířka Celková / přepravní šířka Výkon traktoru Hmotnost vzadu/vpředu Klínové řemeny Y-nože / kladiva / kladívka Rotor Ø cm cm min. (kw/ps) kg počet (ks) počet (ks) mm Otáčky rotoru při 540 / 1000 U/min. Univerzální stranový mulčovač SA/TK SA/TK / /14/ /- SA/TK / /16/ /- SA/TK / /18/ /- SA/TK / /20/ /- Profesionální stranový mulčovač SA/SG a SA/SGR SA/SG / /14/ /- SA/SG / /16/ /- SA/SG / /18/ /- SA/SG / /20/ /- SA/SGR / /20/ /- SA/SGR / /22/ /- 23

24 Silný partner chytrých hlav - s náskokem v kompetencích, poradenství a servisu. Kompletní program na zpracování půdy v TOP kvalitě: Pluhy Kypřiče Krátké diskové brány Hloubkové kypřiče Rotační brány Secí stroje Mulčovače Postřikovače Kombinace na přípravu půdy Váš Vogel & Noot partner: Vogel & Noot Landmaschinen GmbH & Co KG A 8661 Wartberg/Mürztal T +43 (0) 3858/605-0 F +43 (0) 3858/ info@vogel-noot.net Všechny obrázky a údaje jsou nezávazné. Změny vyhrazeny. 05/2014
