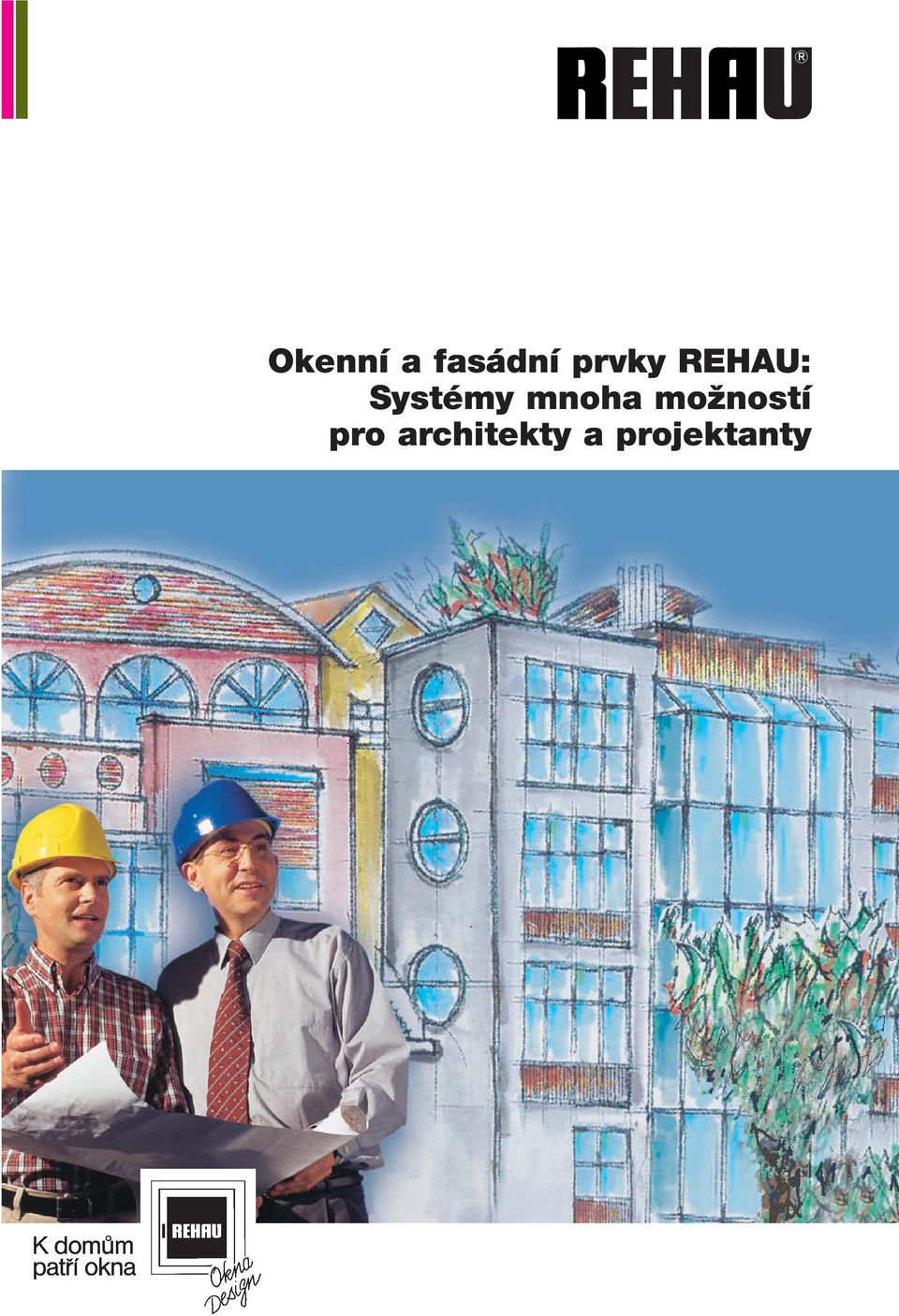

Okenní a fasádní prvky REHAU: Systémy mnoha možností pro architekty a projektanty

Transkript

1 Okenní a fasádní prvky REHAU: Systémy mnoha možností pro architekty a projektanty

2 Úspěch Vám zaručí rozmanitost systémů

3 Obsah: Provedení se systémem Design se systémem Technika se systémem Provedení se systémem 4/5 Tvary a barvy 6-9 Technika se systémem 10/11 Tepelná izolace 12/13 Zvuková izolace 14/15 Zabezpeãení proti vloupání 16/17 Vûtrání ÚdrÏba 22/23 Dlouhá Ïivotnost/recyklace 24/25 Design se systémem 26/27 Okenní profilové systémy REHAU: REHAU Basic-Design 28/29 REHAU Thermo-Design 30/31 REHAU Brillant-Design 32/33 REHAU Clima-Design 34/35 REHAU S735 stfiedové tûsnûní 36/37 Roletov systém REHAU S738 38/39 Systémy vchodov ch dvefií REHAU Fasádní systém REHAU 44/45 Systémy zimních zahrad REHAU 46/47 Servis se systémem Další výrobní programy REHAU: Systém okenic REHAU S749 48/49 Systém REHAU pro posuvné -zdvihací-v klopné dvefie 50 Systémy interiérov ch pfiíãek REHAU 51 Servis se systémem 52/53 Kvalita 54 Online 55 Stavební systémy REHAU pro komplexní fie ení staveb 56/57 3

4 Provedení se systémem = Váš systematický úspěch

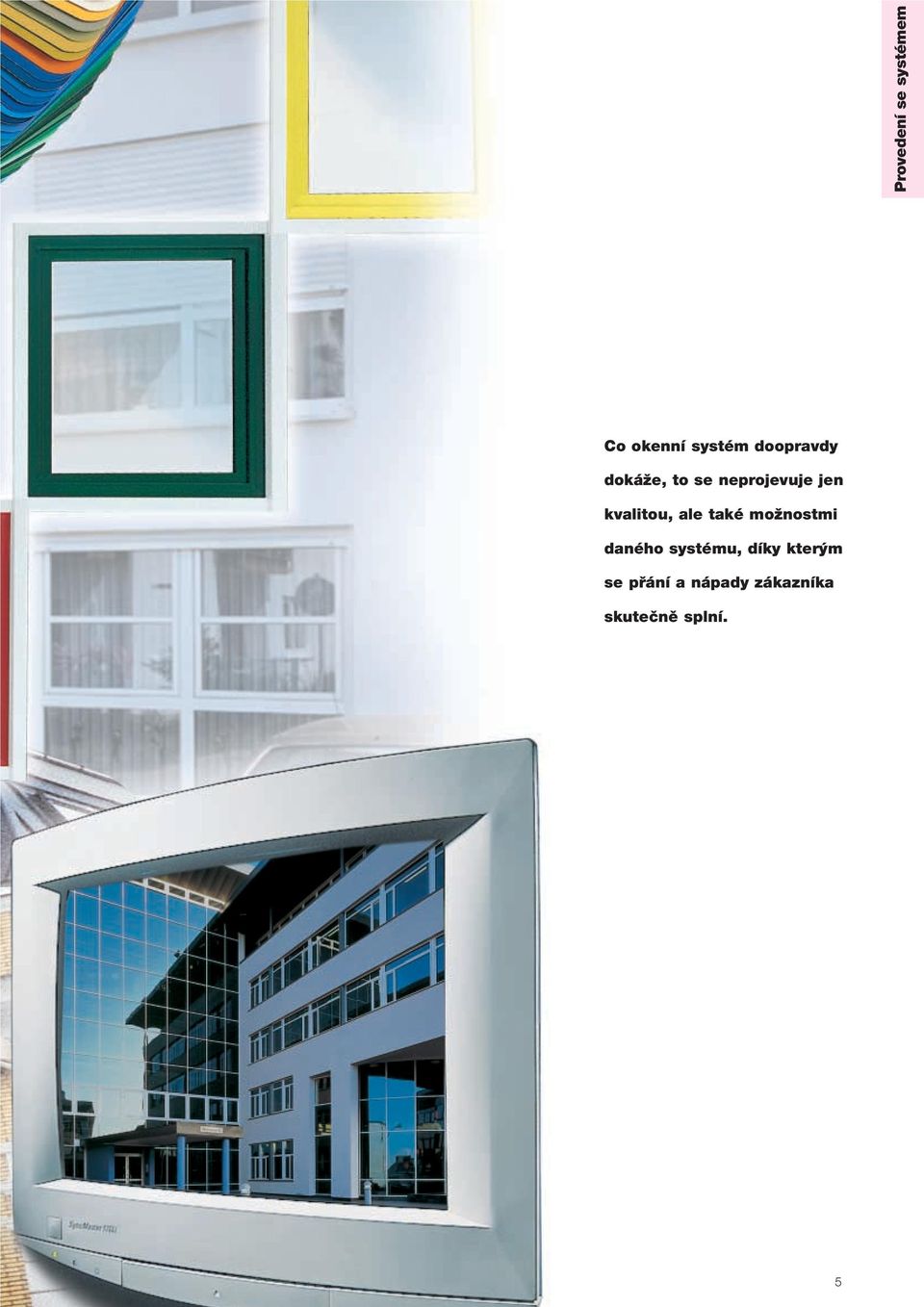

5 Provedení se systémem Co okenní systém doopravdy dokáže, to se neprojevuje jen kvalitou, ale také možnostmi daného systému, díky kterým se přání a nápady zákazníka skutečně splní. 5

6

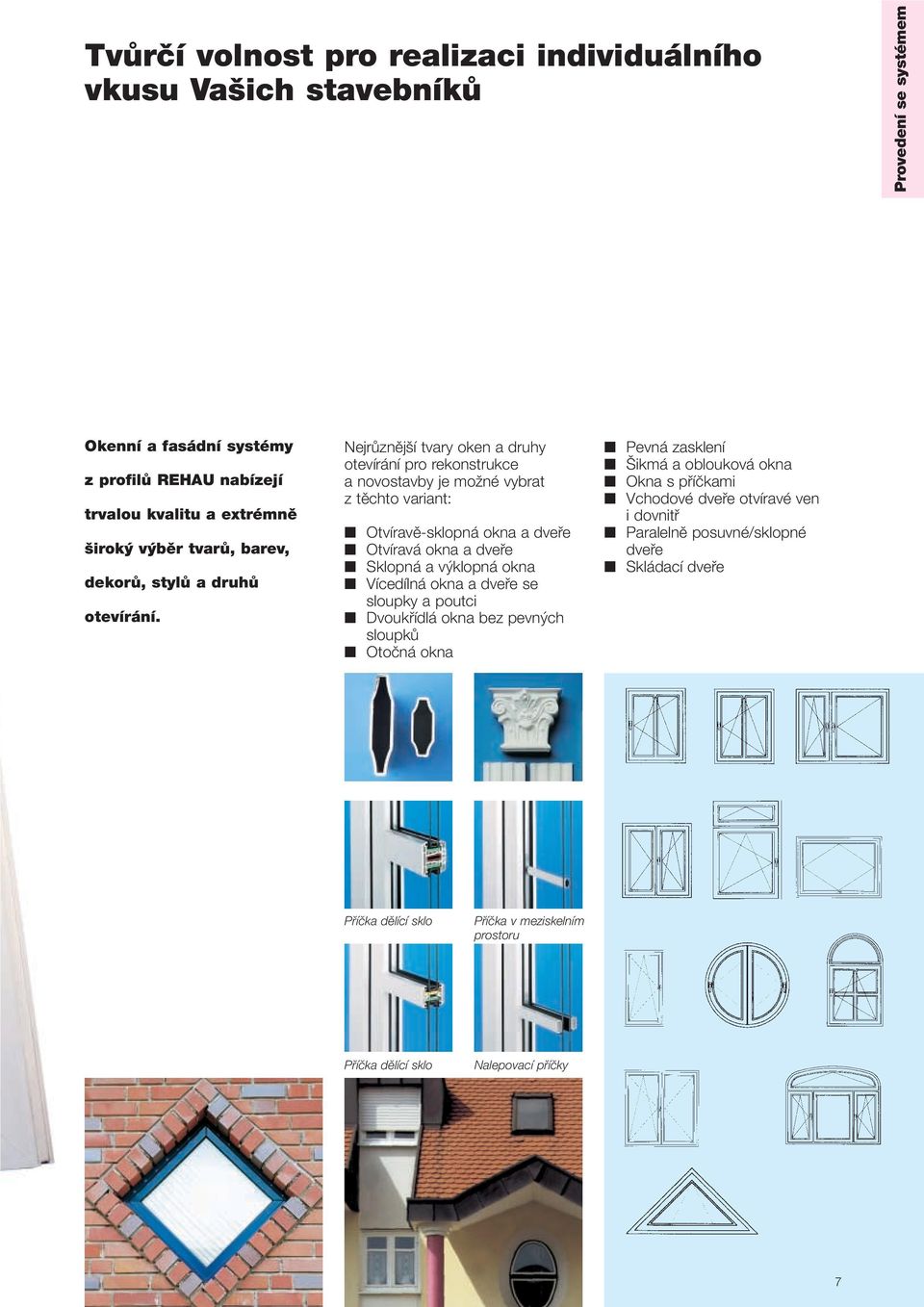

7 Tvůrčí volnost pro realizaci individuálního vkusu Vašich stavebníků Provedení se systémem Okenní a fasádní systémy z profilů REHAU nabízejí trvalou kvalitu a extrémně široký výběr tvarů, barev, dekorů, stylů a druhů otevírání. NejrÛznûj í tvary oken a druhy otevírání pro rekonstrukce a novostavby je moïné vybrat z tûchto variant: Otvíravû-sklopná okna a dvefie Otvíravá okna a dvefie Sklopná a v klopná okna Vícedílná okna a dvefie se sloupky a poutci Dvoukfiídlá okna bez pevn ch sloupkû Otoãná okna Pevná zasklení ikmá a oblouková okna Okna s pfiíãkami Vchodové dvefie otvíravé ven i dovnitfi Paralelnû posuvné/sklopné dvefie Skládací dvefie Pfiíãka dûlící sklo Pfiíãka v meziskelním prostoru Pfiíãka dûlící sklo Nalepovací pfiíãky 7

8

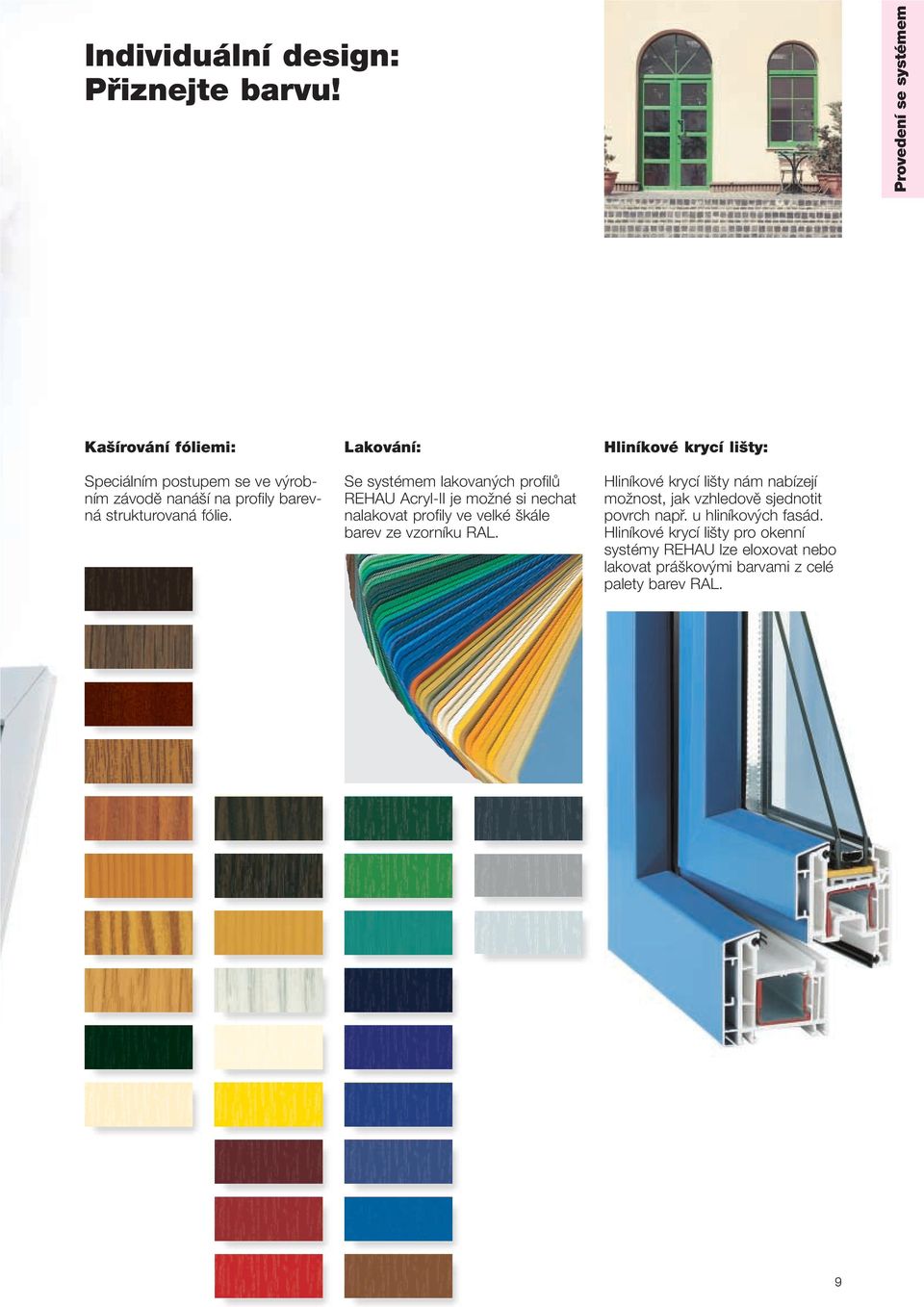

9 Individuální design: Přiznejte barvu! Provedení se systémem Kašírování fóliemi: Speciálním postupem se ve v robním závodû naná í na profily barevná strukturovaná fólie. Lakování: Se systémem lakovan ch profilû REHAU Acryl-II je moïné si nechat nalakovat profily ve velké kále barev ze vzorníku RAL. Hliníkové krycí lišty: Hliníkové krycí li ty nám nabízejí moïnost, jak vzhledovû sjednotit povrch napfi. u hliníkov ch fasád. Hliníkové krycí li ty pro okenní systémy REHAU lze eloxovat nebo lakovat prá kov mi barvami z celé palety barev RAL. 9

10 Technika se systémem = Váš systematický úspěch

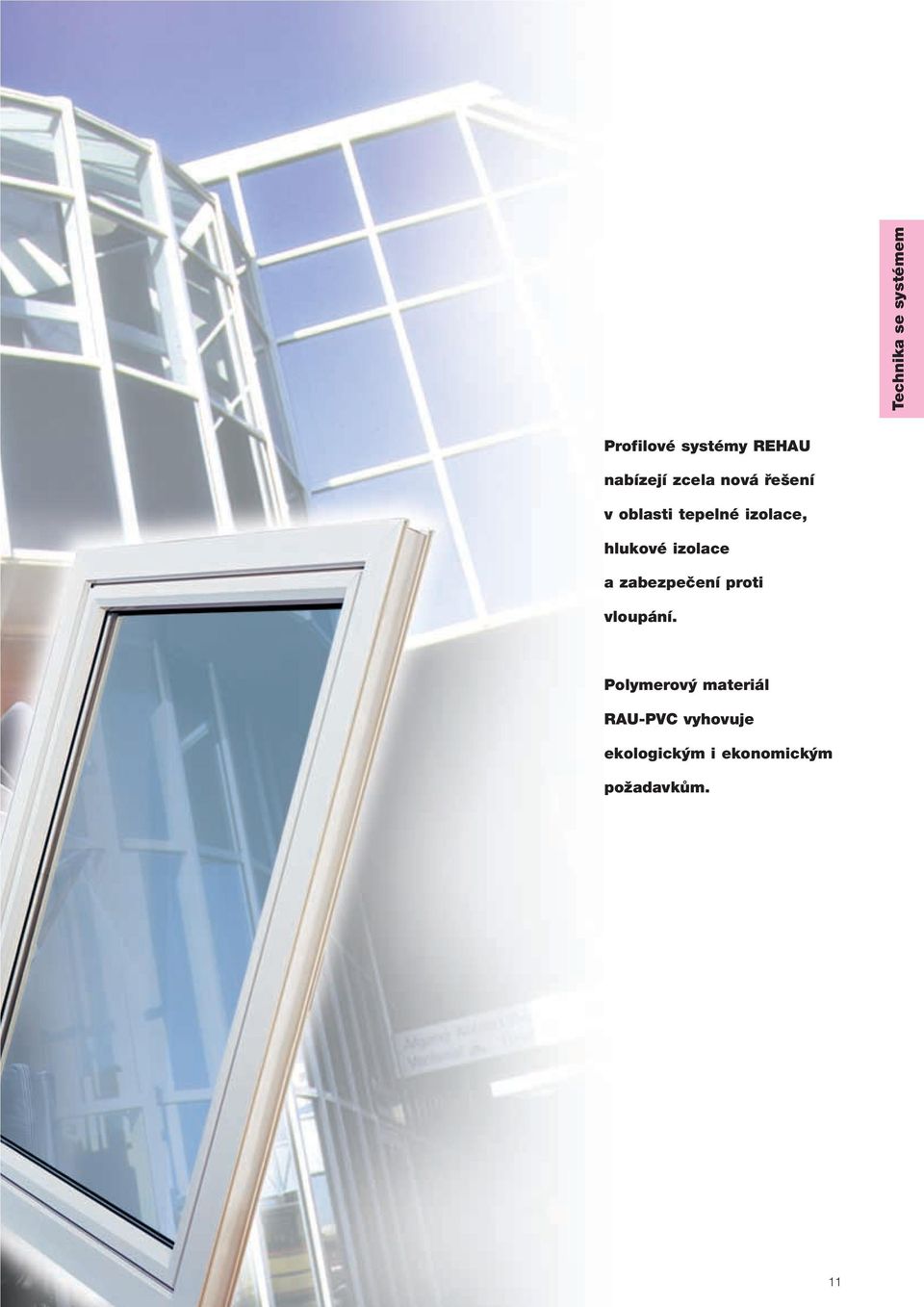

11 Technika se systémem Profilové systémy REHAU nabízejí zcela nová řešení v oblasti tepelné izolace, hlukové izolace a zabezpečení proti vloupání. Polymerový materiál RAU-PVC vyhovuje ekologickým i ekonomickým požadavkům. 11

12

13 Tepelná izolace přesně podle Vašich požadavků REHAU Thermo-Design 4-komorový systém Technika se systémem S výrobními programy REHAU splníme všechny Vaše požadavky na tepelnou izolaci. Dokonce i v případě nízkoenergetických nebo tzv. pasivních domů. Úspora energií je pro nás základním principem. Profilové systémy REHAU pro tepelnû izolaãní okna s vysokou úãinností: Vícekomorová konstrukce vyuïívá vzduchu jako izolaãního média Více tûsnících rovin zamezuje prûvanu Moderní tepelnû-izolaãní zasklení zabezpeãuje ideální tepelnou izolaci REHAU Brillant-Design 5-komorový systém REHAU Basic-Design REHAU Clima-Design 3-komorový systém certifikován pro pasivní domy Zkušební zprávy od nezávislých institucí potvrzují odpovídající hodnoty tepelných izolací. -10 C -5 C 0 C +5 C +10 C +15 C 13

14

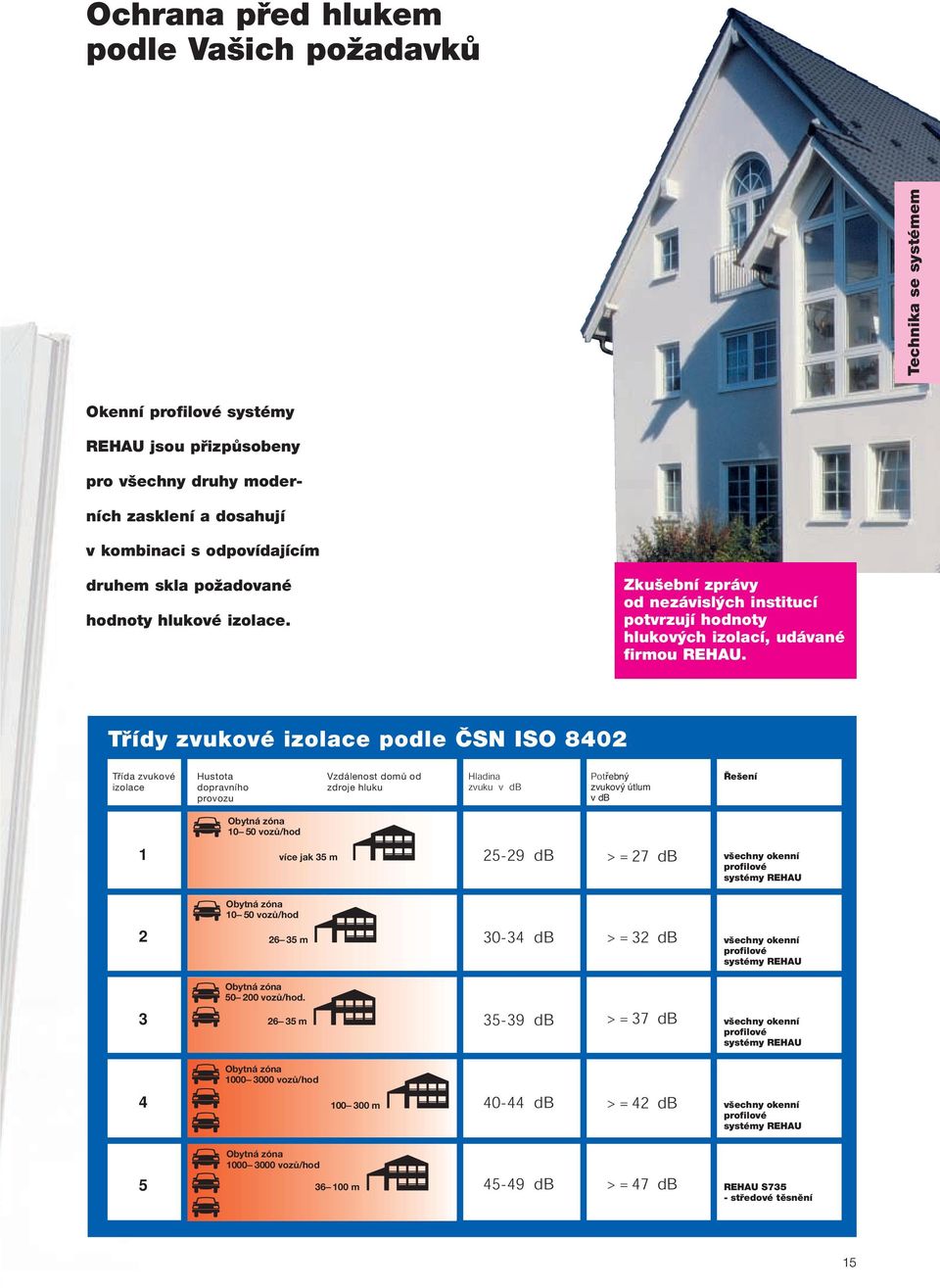

15 Ochrana před hlukem podle Vašich požadavků Technika se systémem Okenní profilové systémy REHAU jsou přizpůsobeny pro všechny druhy moderních zasklení a dosahují v kombinaci s odpovídajícím druhem skla požadované hodnoty hlukové izolace. Zkušební zprávy od nezávislých institucí potvrzují hodnoty hlukových izolací, udávané firmou REHAU. Třídy zvukové izolace podle ČSN ISO 8402 Třída zvukové izolace Hustota dopravního provozu Vzdálenost domů od zdroje hluku Hladina zvuku v db Potřebný zvukový útlum v db Řešení Obytná zóna vozů/hod 1 více jak 35 m db > = 27 db všechny okenní profilové systémy REHAU Obytná zóna vozů/hod m db > = 32 db všechny okenní profilové systémy REHAU Obytná zóna vozů/hod m db > = 37 db všechny okenní profilové systémy REHAU Obytná zóna vozů/hod m db > = 42 db všechny okenní profilové systémy REHAU 5 Obytná zóna vozů/hod m db > = 47 db REHAU S735 - středové těsnění 15

16

17 Účinné zabezpečení proti vloupání přesně podle Vašich potřeb Technika se systémem Opatfiení pro zaji tûní oken proti vloupání: Uzamykatelné kliky Zesílené díly kování s hfiíbkovit mi ãepy Testované zaji tûní proti vysazení s kováním AHS Bezpeãnostní lepené sklo Zasklení odolné proti proraïení Zasklení odolné proti vloupání Vícebodové zamykání Opatfiení do stupàû odolnosti 1, 2 a 3 Okna a balkónové dveře (66%) Jiné (34%) Hlavní cesty prûniku pfii vloupání 17

18 18

19 Systém spárového větrání REHAU: Kdykoliv použitelné, kdykoliv vyměnitelné, neviditelné, levné. Technika se systémem Dobrý zdravotní stav a životní pohoda lidí jsou stejně důležité aspekty jako prevence proti poškození staveb, způsobenému příliš vysokou vlhkostí. REHAU má právě pro tuto oblast k dispozici několik možností, které řeší problematiku odstranění vlhkosti jednoduchými úpravami na křídlovém profilu. Ve spolupráci s architekty, projektanty a stavebními společnostmi byl zpracován přehled požadavků na větrání. Systém spárového větrání pomocí úpravy těsnění pro okenní systémy REHAU s dorazovým těsněním Pro snadné zmûny jiï zabudovan ch oken v rekonstruovan ch místnostech na okna s trval m vûtráním Bez viditeln ch souãástí lze dosáhnout pouïití do skupiny namáhání B (do v ky budovy 20 m) Systém spárového větrání pomocí částečně perforovaného těsnění pro okenní systémy REHAU s dorazovým těsněním Individuální nastavení objemu prûchozího vzduchu díky pouïití perforovaného tûsnûní Vy í tûsnost proti náporovému de ti zaruãuje pouïití do skupiny namáhání C (do v ky budovy 100 m) 19

20 Systém spárového větrání pomocí hřebenového profilu pro okenní systém REHAU S735 se středovým těsněním Systém spárového větrání pomocí vyfrézovaných otvorů pro okenní systém REHAU S735 se středovým těsněním Větrací kanál REHAU pro okenní systémy REHAU s dorazovým těsněním a okenní systém S735 se středovým těsněním PouÏitelné do tfiídy zvukové izolace 4 Do skupiny namáhání C (do v ky budovy 100 m) Individuální nastavení prûchodu vzduchu pfies urãit poãet otvorû Bez viditeln ch souãástí lze pouïít do skupiny namáhání B (do v ky budovy 20 m) Pro v mûnu velkého mnoïství vzduchu, nezávisle na velikosti okna Do skupiny namáhání A (do v ky budovy 8 m) 20

21 REHAU-Climamat Technika se systémem REHAU-Climamat se jako kompletní stavební celek montuje na okno. Pomocí regulační klapky na vnitřní straně okna lze nastavit požadované množství procházejícího vzduchu, nezávisle na velikosti okna. Nadokenní vûtrací kanál REHAU zabraàuje vzniku hustého vzduchu a zaji Èuje optimální klima v obytn ch místnostech: âerstv vzduch prochází pfies prachov a pylov filtr NeovlivÀuje hodnoty zvukové a tepelné izolace Samoregulace prûchozího mnoïství vzduchu bez ru iv ch zvukov ch efektû V mûnn prachov a pylov filtr Spojitá regulace prûchodu vzduchu pomocí regulaãní klapky Minimalizace vzniku prûvanu vlivem vertikálního proudûní vzduchu Tûsnost proti náporovému de ti do skupiny namáhání C Nezávisí na konstrukãním provedení okna Princip funkce: Lamela z polymerového materiálu reguluje zcela nehluãnû a plnû automaticky prûchod vzduchu. Pfii normálních rychlostech vûtru je lamela otevfiená. Pfii siln ch vûtrech nebo vichfiicích se vlivem pûsobení tlaku vzduchu uzavírá jeho prûchod samovolnû; pfii sníïení vnûj ího tlaku vzduchu se prûchod opût uvolní. Pro pouïití v panelov ch domech a v budovách s úplnou tepelnou izolací je nadokenní vûtrací kanál koncipován jako kompletní a spolehlivû funkãní stavební díl. Vysokou funkãnost a kvalitu tohoto vûtracího systému potvrzují ãetné testy s nejvy ími poïadavky, jakoï i prakticky orientované provedení. 21

22

23 Čištění a údržba bez námahy splněné přání každého uživatele Technika se systémem Profily z materiálu RAU-PVC zaujmou na první pohled velmi hladkým povrchem. Ten odpuzuje špínu a lze jej velmi lehce a rychle čistit. Tajemství spočívá v antistatické úpravě, kterou jsou profily ve výrobě opatřeny. Nízké náklady na údržbu jsou přitažlivým argumentem nejen pro soukromé stavebníky, ale také pro velké investory. Uzavřený, hladký povrch Nežloutne Nízké náklady na údržbu 23

24

25 Materiály s dlouhou životností, šetrné k životnímu prostředí to jsou okenní profilové systémy z RAU-PVC Technika se systémem Polymerový materiál RAU-PVC je biologicky nezávadný a nezatěžuje životní prostředí. Tato skutečnost byla potvrzena neutrálním vědeckým výzkumem, k němuž patří i některé ekologické studie. V echny fáze v robního cyklu od vstupu základní suroviny aï po likvidaci odpadu jsou pfiezkoumávány, zda nezatûïují Ïivotní prostfiedí. Zji tûné údaje se porovnávají s hodnotami alternativních materiálû, pouïívan ch na srovnatelné okenní systémy. PrÛzkumy ukazují, Ïe PVC v porovnání k ostatním alternativním materiálûm má pro v robu oken ekologické pfiednosti. Zbytky a odfiezky z PVC nebo i stará okna z tohoto materiálu je moïno shromáïdit a vyuïít k nové- mu zpracování. REHAU realizuje jako jeden z prvních prûkopníkû v této oblasti ucelen koncept recyklace pro zpûtné vyuïití star ch oken z PVC. Zbytky profilû, které zûstávají u zpracovatelû profilov ch systémû, jsou dobr m základem právû pro tento uzavfien kolobûh materiálu. Z recyklovaného PVC materiálu lze znovu vyrobit mnoho užitečných výrobků. Demontáž a rozdělení starých oken z PVC na jednotlivé komponenty. Získané plastové díly jsou ve speciálních strojích rozdrceny na granulát. Granulát se v extrudérech přemění na PVC-polotovarzáklad dalšího výrobku Materiál širokého použití, který lze navíc recyklovat ideální ekologické řešení! 25

26 Design se systémem = Váš systematický úspěch

27 REHAU nabízí velmi širokou paletu produktů od 3-komorových okenních systémů až po systémy, určené pro tzv. pasivní domy nebo profily z alternativních Design se systémem materiálů. Fasádní systém pro rastrové konstrukce, nadokenní roletové prvky, moderní dveřní systémy, praktické systémy zimních zahrad a okenic, - to vše nabízí výrobní program REHAU. 27

28

29 Pro standardní okna: Systém REHAU 3 komory konstrukční šířka 60 mm mm Na principu systému se tfiemi komorami a konstrukãní ífikou 60 mm nabízí REHAU Basic-Design fie ení oken, u kter ch se lze na kvalitu a hospodárnost spolehnout. Vnitfiní a vnûj í komory profilû nabízejí dobrou zvukovou a tepelnou izolaci hodnota U R dosahuje 1,7 W/m 2 K (vãetnû armování). Spárová tûsnost: hodnota a<0,1 Tûsnost proti náporovému de ti: skupina namáhání C Design se systémem Okna ze systému REHAU Basic-Design představují hospodárné řešení se značkovou kvalitou, určené např. pro velké objekty.

30

31 Pro lepší tepelnou izolaci: Okna ze systému REHAU 4 komory konstrukční šířka 60 mm Se ãtyfikomorovou konstrukcí a konstrukãní ífikou 60 mm lze dosáhnout lep ích hodnot tepelné izolace. Technická charakteristika systému REHAU Thermo-Design: U R dosahuje hodnoty 1,5 W/m 2 K (vãetnû armování) u konstr. ífiky 60 mm Spárová tûsnost: hodnota a<0,1 Tûsnost proti náporovému de ti: skupina namáhání C Design se systémem 60 mm U okenního systému REHAU Thermo-Design se požadavky na kvalitu zvyšují o vylepšenou tepelnou izolaci. Velká armovací komora pro ocelové armování ífiky 35 mm zabezpeãuje trvalou a vysokou stabilitu. 31

32

33 Pro optimální tepelnou izolaci s moderním designem: Okna ze systému REHAU 5 komor konstrukční šířka 70 mm mm S okny ze systému 4 5 Okenní profilov systém REHAU Brillant- Design splàuje vysoké nároky. Systém s pûti komorami a konstrukãní ífikou 70 mm garantuje vynikající tepelnou izolaci. S hodnotou U R aï 1,1 W/m 2 K vãetnû armování jsou okna ze systému REHAU Brillant-Design pouïitelná i pro nízkoenergetické domy. Zaoblené hrany, líbiv vzhled Zaoblené nebo hladké linie na viditeln ch plochách Spárová tûsnost: hodnota a<0,1 Tûsnost proti náporovému de ti: skupina namáhání C Okna ze systému REHAU Brillant-Design mají moderní design, kter Vás osloví. Design se systémem REHAU Brillant-Design vsadíte na špičkovou kvalitu! Zaoblené kfiídlo Kfiídlo s lomenou konturou Brilantní, hladký povrch odpuzuje špínu a velice snadno se udržuje. 33

34

35 Certifikované řešení pro pasivní domy: Okna ze systému REHAU konstrukční šířka 120 mm 120 mm Toto provedení je certifikováno institutem pro pasivní domy vdarmstadtu. Speciální konstrukce pro nejvy í nároky na tepelnou izolaci, s konstrukãní hloubkou 120 mm vãetnû pouïití izolaãních klínû. Profily systému REHAU Clima-Design jsou kromû rekonstrukcí pouïitelné i na novostavby a nízkoenergetické domy, ale jsou urãeny zejména pro tzv. pasivní domy. U R dosahuje hodnoty aï 0,71 W/m 2 K Spárová tûsnost: hodnota a<0,1 Tûsnost proti náporovému de ti: skupina namáhání C Izolaãní klíny jsou z materiálu bez obsahu freonû. V echny pouïité materiály je moïno bez problémû recyklovat. Design se systémem Komponenty použitelné pro pasivní domy okenní profily: Uprofilu = 0,71 W/m 2 K rámu skla = 0,035 W/mK Dr. Wolfgang Feist 35

36

37 Okenní profilový systém se středovým těsněním S735 3-komorová konstrukce konstrukční šířka 60 mm mm Systém se vyznačuje vysoce elastickým středovým těsněním. Na základû vyuïití principu tfiíkomorového systému umoïàují vnitfiní a vnûj í komory profilû dosáhnout dobré hlukové a tepelné izolace (hodnota U R se blíïí hodnotû 1,6 W/m 2 K vãetnû pouïitého armování pfii konstrukãní ífice 60 mm). V hodou systému je také to, Ïe stfiedové tûsnûní v dráïce mezi rámem a kfiídlem tento prostor rozdûluje na dvû ãásti: uvnitfi leïící kování je chránûno proti kondenzaci vody a vlhkému vnûj ímu vzduchu, na vnûj í stranû jsou komory vlivem atmosférického tlaku pfied oknem odvodàovány snadnûji a tûsnûní je pfii vy ím tlaku vûtru více pfiitlaãováno na profil kfiídla. Spárová tûsnost: hodnota a<0,1 Tûsnost proti náporovému de ti: skupina namáhání C Design se systémem Vysoce elastické stfiedové tûsnûní 37

38

39 Pro okna s roletami: Nadokenní roletový prvek REHAU S738 Výborné řešení pro rekonstrukce a novostavby: Nadokenní roletov prvek REHAU S738 je nabízen ve ãtyfiech velikostech roletového korpusu nejmen- í roletov korpus má velikost 128 mm. Nadokenní roletov prvek S738 se nepouïívá jen pro rekonstrukce, ale je v hodn i pro novostavby. Nejvût í nadokenní roletov prvek s korpusem 214 mm Vám nabízí pfiednosti prvkû pro novostavby. PouÏitelnost pro okna vysoká aï 2,50 m je pro tento nadokenní roletov prvek velkou pfiedností. Konečně obrana proti neodbytnému hmyzu! Nadokenní prvek REHAU lze opatfiit také roletovou sítí proti hmyzu. Je odolná proti vlivûm poãasí, absolutnû tûsná, neomezuje v hled a nabízí úãinnou ochranu proti neodbytnému hmyzu. Postranní vedení a kartáãové tûsnûní omezují moïnost vniknutí i tûch nejmen ích mu ek. Vše podle Vašich potřeb! Také u roletov ch lamel máte moïnost v bûru: Tfii rûzné pohledové ífiky: 30, 37 nebo 52 mm Pût barev Dvû provedení: perforované nebo bez perforace Design se systémem Barva, design a funkce. Provedení lze zvolit buì v rûzn ch dekorech dfieva, nebo v klasické bílé barvû. Komfort ovládání je zaruãen: Ať zvolíte ovládání pomocí popruhu, kliky nebo elektrickým motorem, budete s funkcí určitě spokojeni. 39

40

41 Rozsáhlý program REHAU pro moderní vchodové dveře Vchodové dveře z profilů REHAU jsou velice stabilní, dobře tepelně a hlukově izolují, vykazují velmi dobrou těsnost a nejsou nijak náročné na údržbu. Design se systémem Řečeno krátce: Nabízíme vše, co se od moderních vchodových dveří očekává. Z hlediska konečného tvaru nemá systém vchodových dveří REHAU prakticky žádné hranice. MoÏnosti provedení: Jedno- nebo dvoukfiídlé dvefie, Celkovû nebo ãásteãnû prosklené, S poutcem a libovoln m ãlenûním pfiíãkami, Obloukové dvefie libovolného provedení, Dvefiní v plnû rozliãn ch designû, Dvefiní stûny s pevn mi postranními díly a nadsvûtlíky. 41

42 Ideální kombinace materiálů: Profilový systém vchodových dveří REHAU S707 hliník/pvc U R =1,9Wm 2 K Robustní hliníkové profily na vnější straně poskytují systému vysokou stabilitu Hliníkové profily je možné buď eloxovat nebo potahovat folií, popřípadě lakovat práškovými barvami dle tónů stupnice RAL. a umožňují štíhlou a elegantní konstrukci. Na vnitřní straně ležicí profil z PVC, vyplněný izolační pěnou PUR, dává této konstrukci vynikající tepelnou izolaci. Hliník + PVC + izolační pěna PUR = optimální kombinace materiálu Hliník Dobrá statika a stabilita - Velký výběr barev - Izolační pěna PUR PVC Dobrá tepelná izolace Příjemný povrch profilů PVC 42

43 Spojení líbivého vzhledu a vynikající funkčnosti: Profilové systémy vchodových dveří REHAU a REHAU Přednosti profilových systémů vchodových dveří REHAU jsou vidět hned na první pohled: mají moderní design, vysoce hodnotné povrchové zpracování a mnoho možností při výběru barev a dekorů. Dá se říci, že Vám splní téměř všechny Vaše představy. Systémy samozfiejmû splàují také v echny ostatní poïadavky: s ohledem na tepelnou izolaci a stabilitu je rozhodující vícekomorová konstrukce, do které je vloïeno robustní armování. Vchodové dvefie z profilov ch systémû REHAU jsou proto schopné obstát i pfii velmi silném zatíïení. Úãinná ochrana proti vloupání je zaji tûna nejenom velk m armováním, ale speciálním provedením rohov ch spojû, popfiípadû také v kombinaci s vícebodov m zamykáním. Tyto pfiednosti si vchodové dvefie REHAU udrïí trvale vzhledem k tomu, Ïe jsou vyrobeny z polymerov ch materiálû, mají také extrémnû dlouhou Ïivotnost. To je vlastnost, která je nutná pro vysokou hospodárnost jejich pouïití a provozu. Vchodové dvefie z profilového systému REHAU Thermo-Design 2-komorové, konstrukãní ífika 60 mm Vchodové dvefie z profilového systému REHAU Brillant-Design 4-komorové, konstrukãní ífika 70 mm Design se systémem

44 44

45 Fasádní systém REHAU S701 pro rastrové konstrukce Plastový fasádní systém REHAU umožňuje konstrukci zateplených fasádních plášťů, šikmé zasklení lodžií, konstrukce fasád kruhového půdorysu s příčkami, několikapatrové schodišťové stěny s charakterem zimních zahrad nebo použití v oblasti vchodových stěn. Pohledová ífika sloupkû je jen 62 mm, coï spoleãnû s barevn mi hliníkov mi krycími li tami vytváfií atraktivní vzhled. Fasádní stûny tohoto provedení mají také velice dobré hodnoty hlukové a tepelné izolace. Profilové systémy REHAU, pouïité pro tyto konstrukce, jsou odolné proti vlivûm poãasí a jsou nenároãné na údrïbu. Pěkný vzhled, variabilita konstrukce Fasádní systém REHAU S701 jako rastrová konstrukce umoïàuje variabilní rozãlenûní fasády. Lze ji opatfiit okny a dvefimi z rozsáhlého programu REHAU nebo sklenûn mi prvky a v plnûmi nejrûznûj ího druhu. Hliníkové profily, montované ze strany exteriéru, je moïné dodat v jakékoliv barvû ze stupnice RAL nebo v eloxovaném provedení to v e pak dává kaïdé budovû zcela osobit vzhled. Design se systémem 45

46 46

47 Systém zimních zahrad REHAU Systémy zimních zahrad REHAU S710 a S754 Vám Design se systémem umožní realizovat provedení zimní zahrady přesně podle Vašich představ, a to v různých velikostech a rozličných tvarech (také jako vícepatrové konstrukce). Další možností je volba z výběru 13-ti různých základních typů zimních zahrad, vyrobených na míru, které jsou dodávány včetně nosné konstrukce. Jednoduchý způsob, jak lze systémově rozšířit obytný prostor každého domu.

48

49 Systém okenic REHAU S749 Systém okenic REHAU S749 z polymerových materiálů nabízí výjimečnou možnost, jak individuálně a stylově upravit vnější vzhled domu. Design se systémem Profily tohoto systému jsou dodávány buì v úzkém provedení (61 mm), nebo s pfiesahem (89 mm). Okenice lze doplnit ikmo umístûn mi pevn mi lamelami, pohybliv mi lamelami, uzavfien mi v plnûmi, popfiípadû kombinacemi tûchto moïností. To v e pfiispívá zlep ení komfortu bydlení. 49

50 Posuvně-zdvihací-sklopné dveře REHAU S712 Komfortní nápad, který šetří místo! Systém posuvnû-zdvihacích-sklopn ch dvefií REHAU umoïàuje pohodln prûchod: Dvefie se otevírají v jedné rovinû, jsou pfii zavfiení naprosto tûsné a mají velmi jednoduchou obsluhu.

51 Systém interiérových dělicích příček REHAU S701 Správné rozdělení je důležité. S nov m systémem interiérov ch dûlicích pfiíãek REHAU S701 si mûïete individuálnû a pfiesnû podle Va ich potfieb rozdûlit vnitfiní prostory místností. Systém je zaloïen na rastrové konstrukci, sestavené z profilû, vyroben ch z materiálu RAU-PVC a vyztuïen ch pozinkovan mi vloïen mi armaturami. Pfiitom je díky úzk m profilûm o pohledové ífice 62 mm zaruãen tíhl a elegantní vzhled. Identické profily pro sloupky i pfiíãky garantují jednoduchou a úspornou v robu s mnoha moïnostmi uspofiádání: Individualita se systémem âlenûní stûn pomocí pfiíãek a sloupkû je moïno upravit pfiesnû podle objektu (maximální ífika rastru je 1250 mm). Stûny mohou b t tvofieny napfi. v plnûmi do tlou Èky 60 mm s rûznou povrchovou úpravou. Systém interiérov ch dûlicích pfiíãek REHAU S701 vytváfií prostory pro uvolnûnou a produktivní práci. Je proto ideálním fie ením pro: Kanceláfiské a pracovní prostory V robní a skladové haly Obytné místnosti Lékafiské ordinace Design se systémem Plné zasklení V plnû âásteãné prosklení / ãásteãné v plnû MoÏnost zabudování dvefií s konstrukãní ífikou 60 mm Jednoduché zasklení Úzká šířka Panely 4 6 mm profilu do 60-ti mm Možnost zabudováni žaluzií mezi dvěma tabulemi Není potřebné žádné předvrtání díky speciálnímu uložení armování 51

52 REHAU Vás podporuje - Servis se systémem je důležitý pro Váš systematický úspěch

53 Naše činnost se neskládá pouze z výroby a dodávek moderních profilových systémů. REHAU poskytuje zároveň i kvalifikovanou službu pro architekty a projektanty, kterou lze využívat kdykoliv před a během vytváření projektu, nebo až při samotné realizaci stavby. Můžeme Vás podporovat i formou školení Servis se systémem a tematických seminářů, a to přímo v našem prodejním středisku, nebo u některého z našich kompetentních zpracovatelů. 53

54 Naše spolehlivost, Vaše jistota! Firma REHAU dosáhla během celého období své činnosti velmi dobré pověsti a stala se pro vyhlášenou kvalitu a spolehlivost svých výrobků známá nejen v Evropě, ale prakticky po celém světě. Aby bylo možno úroveň kvality nejen kontrolovat a dodržet, ale také podle možností dále zvyšovat, je celý proces vývoje a výroby neustále podrobován nejrůznějším nástrojům pro vnitřní i externí kontrolu kvality výrobků i výrobních prostředků, a to často i nad rámec požadavků norem. Firma REHAU spolupracuje velice aktivně s řadou nezávislých zkušeben a její výrobky jsou povinně certifikovány prakticky ve všech zemích, kde je firma REHAU jakýmkoliv způsobem zastoupena. Jedině tímto způsobem je možno udržet se na důležité pozici ve velmi složitém a náročném trhu plastových výrobků a dále své aktivity rozvíjet. Vnitfiní systém kontroly kvality Certifikovan systém kontroly kvality dle DIN EN ISO 9001 Shoda dle RAL GZ 716/1 54

55 Podpora REHAU-online. Aktuální informace REHAU obdržíte také na internetu. Navštivte naše webové stránky nebo Servisní stránky Vám jako architektûm nabízí napfi. následující podklady: technické informace podklady pro projekce CD-ROM/diskety se soubory pro konstrukce v CAD konzultace Servis se systémem 55

56 REHAU ideální partner pro stavbu 8 7b Již od svého založení v roce 7a je firma REHAU průkopníkem v oblasti vývoje a použití značkových polymerových materiálů Firma REHAU je známa svým zaměřením na vysokou funkčnost a spolehlivost výrobků, jakož i silným zázemím pro výzkum a vývoj. Kompetentnost a smysl pro inovace ve zpracování polymerů nám umožňuje použití našich materiálů v různých systémech, pro nejrůznější použití a téměř ve všech oblastech. K našim zákazníkům patří malí výrobci i velké firmy. Jako suverénní firma, podnikající na mezinárodním poli, jsme flexibilní a jsme vždy tam, kde nás náš zákazník potřebuje. 16 Kompetentní řešení od sklepa až po střechu Okenní a fasádní systémy 1 Okenní profilové systémy 2 Fasádní profilové systémy 3 Profilové systémy vchodov ch dvefií 4 Profilové systémy rolet a okenic Technika vûtrání Vnitfiní parapety Vnitfiní dûlicí pfiíãky Systém zasklení balkónû Dvefiní v plnû Systém posuvnû-zdvihacích-sklopn ch dvefií Ostatní stavební profily Domovní instalace 5 Systém podlahového topení 6 Systém napojení radiátorov ch tûles (HASSO,HAS) 7 Universální systém domovních instalací pro sanitu a topení (RAUTITAN) 7a Sanitární instalace 7b Napojení radiátorov ch tûles 7c Podlahové topení 8 Systém pro koufiovody 9 Systém pro okapy 10 Systém centrálních vysavaãû (RAUVACLEAN) 11 Hlukovû izolované odpadní trubky (RAUPIANO) 12 Kombinovan systém kanálû pro topení a elektro (RAUDUO) 56

57 c Servis se systémem Instalace pro elektrotechniku a komunikační techniku 13 Systém parapetních kanálû (signo) 14 PoÏárnû odoln kabelov kanál (RAUTHERMO) Systém kabelov ch kanálû Systém podokenních parapetních kanálû Systém soklov ch kabelov ch kanálû PodpodlaÏní systém kanálû 15 Vestavné instalaãní prvky pro komunikaãní techniku Sanace, pozemní a silniční stavitelství, skládky, drenážní systémy 16 OdvodÀovací systémy (AWADUKT, RAURECO) 17 Vsakovací a drenáïní systémy (RAUDRIL, RAUFOND, RAUPLEN) Vsakování a odvod de Èové vody (RAUSIKKO, RAURAIN) 18 Geotextilie a mfiíïoviny (RAUGRID, TERRAM, RAUMAT, FILTRAM) 19 Potrubí pro tlakovou vodu PVC/PE/VPE 20 Systémy rozvodu plynu PE/VPE 21 Izolované potrubí pro rozvod tepla 22 Kabelové chrániãky Silniãní stavitelství Bezv kopová pokládka potrubí 57

58 Poznámky 58

59 Poznámky Servis se systémem 59

60 Okna a fasády se značkou kvality: Profilové systémy REHAU Více jak 40 let zku eností umoïnilo firmû REHAU, aby se stala jedním z vedoucích v robcû na trhu se systémy plastov ch stavebních prvkû. JiÏ od samého poãátku se soustfieìuje na dosaïení perfektní kombinace osvûdãeného knowhow a v zkumu. Profily REHAU pak pfiedstavují nejen symbol pro perspektivní fie ení, ale také pro kvalitu, na kterou se mûïete absolutnû spolehnout. Vy kolení v robci stavebních prvkû REHAU kladou od okamïiku zpracování zakázky aï po odbornou montáï hotov ch v robkû velk dûraz na kvalitu. Pfiesné pfiizpûsobení v em Va im potfiebám zûstává pfiitom prvofiad m cílem. V tom jim pomáhá i pouïití nejmodernûj í techniky a dlouholetá zku enost. JiÏ v dobû pfiípravy zakázky se vytváfií úzké pouto spolupráce. Obchodní stfiedisko REHAU nebo odborn v robce Vám kompetentnû poradí se v emi problémy z oblasti pouïití profilû REHAU. NezáleÏí na tom, zda se bude jednat o moïnosti provedení, konstrukci, bezpeãnost, hlukovou a tepelnou izolaci, nebo o jiná témata. REHAU znamená kvalitu v každém smyslu ta je zárukou té nejlepší perspektivy. REHAU, s.r.o. Obchodní Čestlice okres Praha-východ tel.: 02/ fax.: 02/ hb@rehau.cz rehau@rehau.cz CZ-1201

61 Profilové kombinace systému REHAU Basic-Design Rám 64 Kfiídlo Z60 Vícedílné okno se sloupkem 78 a kfiídlem Z60 Rám 74 Kfiídlo Z60 Dvoukfiídlé okno bez pevného sloupku s malou klapaãkou Pevné zasklení Rám 64 Dvoukfiídlé okno bez pevného sloupku s klapaãkou Pevné zasklení Rám 74 Dvoukfiídlé okno bez pevného sloupku s velkou klapaãkou M 1:5

62 Profilové kombinace systému REHAU Thermo-Design Rám 68 Křídlo Z60 Rám 76 Křídlo Z60 Rám 76 Křídlo Z60 Rám 76 Křídlo plošně líc. 60 Rám 60/Rám 110 Křídlo Z52 Rám 76 Křídlo A52 Rám 68 Křídlo Z74 Rám 76-1 Křídlo T94 Vícedílné okno se sloupkem 86 a křídlem Z60 Vícedílné okno s příčkou 68 a křídlem Z52 Dvoukřídlé okno bez pevného sloupku s křídlem Z52 a malou klapačkou Vícedílné okno se sloupkem a křídlem Z60 Dvoukřídlé okno bez pevného sloupku s křídlem Z60 a příčkou 68 Dvoukřídlé okno bez pevného sloupku s křídlem Z60 a klapačkou Vícedílné okno se sloupkem 86 (2-komorový) a křídlem Z60 Dvoukřídlé okno bez pevného sloupku s křídlem Z74 a velkou klapačkou Křídlo plošně líc.60 s příčkou pl.líc.68 Vícedílné okno se sloupkem 118 a křídlem Z60 M 1:5

63 Profilové kombinace systému REHAU Brillant-Design Rám 68 Kfiídlo 60 Rám 76 Kfiídlo 60 Rám 76 Kfiídlo 74 Rám 68 Kfiídlo 74 Rám 76 Kfiídlo A60 Rám 68 Kfiídlo A52 Rám 68 Kfiídlo A74 Rám 68 Kfiídlo T94 Vícedílné okno se sloupkem 86 a kfiídlem 60 Dvoukfiídlé okno bez pevného sloupku s kfiídlem 60 a klapaãkou Vícedílné okno s pfiíãkou 68 a kfiídlem 60 Dvoukfiídlé okno bez pevného sloupku s kfiídlem 60 a pfiíãkou 68 Vícedílné okno s pfiíãkou 68 a kfiídlem A52 Dvoukfiídlé okno bez pevného sloupku s kfiídlem A74 a pfiíãkou 68 Pevné zasklení Rám 68 Zasklení s pfiíãkou 68 M 1:5

64 Profilové kombinace systému REHAU Clima-Design Rám 115 Kfiídlo Z55 Dvoukfiídlé okno bez pevného sloupku s kfiídlem Z55 a dorazovou li tou Napojení zdiva Zabudování v pasivním domû s tepelnû-izolaãními deskami Napojení nahofie, dole a po stranách M 1:5

65 Profilové kombinace systému REHAU S735 Rám 76 Kfiídlo Z60 Rám 84 Kfiídlo Z60 Rám 84 Kfiídlo A60 Rám 84 Kfiídlo plo nû líc.60 Rám 68/Rám 110 Kfiídlo Z52 Rám 76 Kfiídlo plo nû líc. 52 Rám 76 Kfiídlo Z84 Pevné zasklení Rám 76 Vícedílné okno se sloupkem 102 a s kfiídlem Z60 Dvoukfiídlé okno bez pevného sloupku s kfiídlem Z52 a klapaãkou Dvoukfiídlé okno bez pevného sloupku s kfiídlem Z60 a velkou klapaãkou Vícedílné okno se sloupkem s kfiídlem Z60 Dvoukfiídlé okno bez pevného sloupku s kfiídlem plo nû líc.52 a malou klapaãkou Dvoukfiídlé okno bez pevného sloupku s kfiídlem plo nû líc.60 s velkou klapaãkou Vícedílné okno se sloupkem komorov m s kfiídlem Z60 Dvoukfiídlé okno bez pevného sloupku s kfiídlem Z60 a klapaãkou Kfiídlo plo nû líc.60 s pfiíãkou plo nû líc.68 M 1:5

66 Velikosti korpusů roletového systému REHAU S M 1:5

67 Profilové kombinace systémů vchodových dveří REHAU Thermo-Design a REHAU Brillant-Design Rám 68 Kfiídlo dvefiní Z Rám 68 Kfiídlo dvefiní T Rám 76 Kfiídlo dvefiní Z Rám 76 Kfiídlo dvefiní T Dvoukfiídlé dvefie bez pevného sloupku s dvefiním kfiídlem Z a klapaãkou Dvoukfiídlé dvefie bez pevného sloupku s dvefiním kfiídlem T a klapaãkou Dvefiní kfiídlo Z Práh pro rekonstrukce Dvefiní kfiídlo T Práh pro rekonstrukce Dvefiní kfiídlo Z Práh pro novostavby Dvefiní kfiídlo T Práh pro novostavby M 1:5
