1 Elektrické rozvádûãe do 630 A Funkãní systém Prisma Plus Funkãní systém Prisma Plus je moïné pouïít pro v echny typy nízkonapûèov ch distribuãních rozvádûãû do 630 A instalovan ch v komerãních i v prûmyslov ch prostfiedích. Uspofiádání rozvádûãe je velmi jednoduché. Funkãní sestava pfiístrojû se skládá ze skfiíní upevàovan ch na stûnu nebo samostatnû stojících, které je moïné pouïít samostatnû nebo je lze kombinovat. ná soustava se skládá z centralizovan ch rozvodn ch svorkovnicov ch blokû a vertikálních pfiípojnic instalovan ch v boãní nebo v zadní ãásti. Komplex funkãních jednotek KaÏd pfiístroj je souãástí funkãního celku, kter se skládá z: b instalaãní desky pro upevnûní pfiístroje b ãelního panelu bránícího pfiímému pfiístupu k Ïiv m ãástem b prefabrikovaného pfiipojení s pfiípojnicemi b systémû místních spojek a forem pomocn ch vodiãû. Funkãní jednotky jsou modulární a ve skfiíni jsou uspofiádány úspornû jedna vedle druhé. Systém obsahuje v e, co je tfieba k upevnûní funkãní jednotky, jejímu napájení a pfiipojení k místnímu rozvodu. Souãásti systému Prisma Plus a zejména souãásti funkãních jednotek jsou navrïeny s ohledem na charakteristiky pfiístrojû a z tohoto hlediska jsou i vyzkou eny. Uveden projekãní pfiístup zaji Èuje vysokou provozní spolehlivost systému a optimální podmínky pro bezpeãnost jeho obsluhy. Funkãní jednotky jsou uspofiádány úspornû, jedna vedle druhé. 10

2 Elektrické rozvádûãe do 630 A Skfiínû Prisma Plus b oceloplechové b o etfiené technologií s tepelnou polymerací polyester-epoxidového prá ku, bílá barva RAL b Skfiínû upevàované na stûnu, krytí IP30/31/43 v stupeà krytí: IP30: s dvefimi a bez dvefií IP31: dvefie + stfií ka IP43: dvefie + stfií ka + tûsnûní IP43 v IK07 (bez dvefií), IK08 (s dvefimi) v demontovatelné v sestavení vedle sebe nebo nad sebe v osm v ek od 330 mm do mm v ífika: 595 mm v ífika oddílu pro vodiãe: 305 mm, moïno postavit vedle sebe v hloubka: 250 mm s dvefimi (205 mm bez dvefií) b Skfiínû samostatnû stojící, krytí IP30/31/43 (se soklem) v stupeà krytí: IP30: s dvefimi a bez dvefií IP31: dvefie + stfií ka IP43: dvefie + stfií ka + tûsnûní IP43 v IK07 (bez dvefií), IK08 (s dvefimi) v demontovatelné v sestavení vedle sebe v tfii v ky: 1 530, a mm v ífika: 595 mm v ífika oddílu pro vodiãe: 305 mm, moïno postavit vedle sebe v hloubka: 250 mm s dvefimi (205 mm bez dvefií) b Skfiínû IP55 v IK10 v demontovatelné v sestavení vedle sebe nebo nad sebe v ífika: 600 mm v sedm v ek: 450 mm aï mm v ífiky: 325 a 575 mm, sestavení vedle sebe a nad sebe v hloubka: 260 mm s dvefimi + 30 mm (na rukojeè). V hody rozvádûãû Prisma Plus Spolehlivá elektrická instalace Hlavní v hodou pfii zaji Èování vysoké spolehlivosti instalace je dokonalá sluãitelnost systému Prisma Plus s pfiístroji Schneider Electric. Návrh systému byl ovûfien typov mi zkou kami a opírá se o dlouholeté spoleãné zku enosti spoleãnosti Schneider Electric a jejích zákazníkû. Elektrická instalace s moïností modernizace Díky modulární koncepci lze rozvádûãe Prisma Plus podle potfieby snadno upravit pro pouïití nov ch funkãních jednotek. ÚdrÏbové práce provádûné pfii vypnutém rozvádûãi jsou rychlé a jednoduché díky snadnému pfiístupu k pfiístrojûm a pouïívání standardních souãástí. Naprostá bezpeãnost pro pracovníky Pfiístroje jsou instalovány za ochrann mi ãelními panely a pfiístupné jsou jen jejich manipulaãní rukojeti. Elektrické zafiízení i obsluha je tak plnû chránûna. V echny souãásti rozvodu jsou navíc chránûny krytím stupnû IPxxB. U jistiãû Compact NS/NR a pfiístrojû INS/INV instalovan ch v rozvádûãích Prisma Plus je doporuãené pouïití krytû svorkovnic. Elektrické rozvádûãe postavené pomocí funkãního systému Prisma Plus a podle doporuãení spoleãnosti Schneider Electric plnû vyhovují normû âsn EN Elektrické charakteristiky Souãásti rozvádûãû Prisma Plus splàují poïadavky normy âsn EN a vyznaãují se tûmito charakteristikami: b jmenovité izolaãní napûtí hlavních pfiípojnic v zadní ãásti : V b jmenovit pracovní proud Ie (pfii 40 C): 630 A b jmenovit dynamick proud Ipk: 53 kâ b jmenovit krátkodob v drïn proud Icw: 25 ka ef. / 1 sekundu b kmitoãet: 50/60 Hz. 11

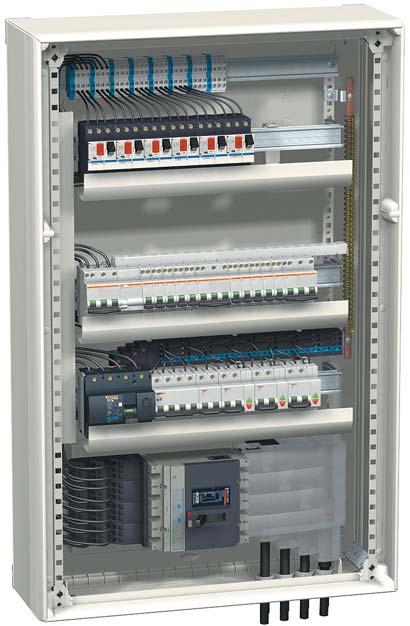

3 Compact NS250 4P S ovládací pákou Pfiívod kabelû spodem do vstupního pfiipojovacího bloku Svorkovnicov blok Polybloc Jistiãe motorû Multiclip 80 A v horní ãásti rozvádûãe v horní ãásti rozvádûãe Nástûnná skfiíà, = 595 mm, V = 930 mm Plné dvefie Plná (dílãí) dvífika 12

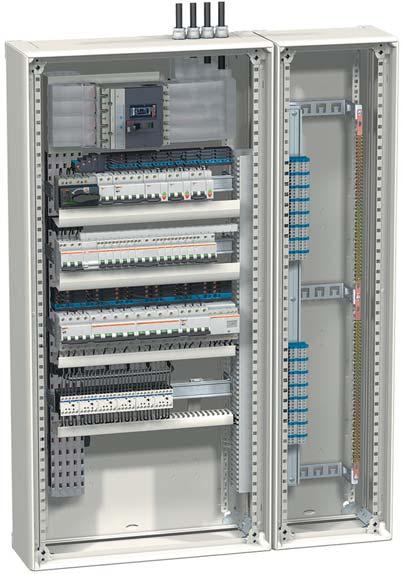

4 Interpact INS160 4P Pfiívod kabelû horem Pfiípojnice Powerclip 160 A Multiclip 80 A Kombinace motorov ch jistiãû + stykaãû Dráty ve formû Nástûnná skfiíà, = 595 mm, V = mm PrÛhledné dvefie Propojovací oddíl = 305 mm, V = mm Plné dvefie 13

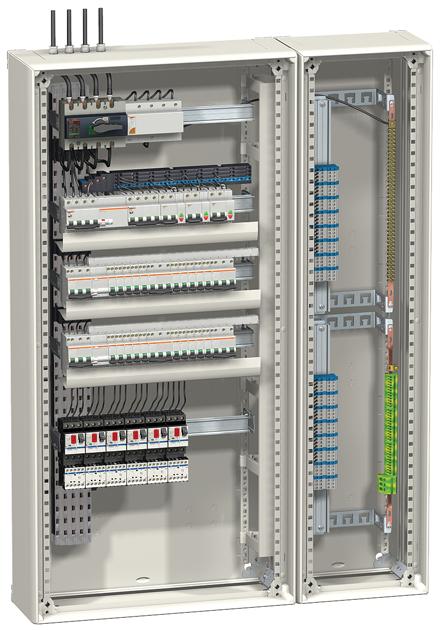

5 Compact NS250 Ovládací páka Pfiívod kabelû horem do vstupního pfiipojovacího bloku Pfiípojnice Powerclip Motorové jistiãe Multiclip 80/200 A Instalaãní Ïlaby Dráty ve formû V instalaãních Ïlabech Nástûnná skfiíà, PrÛhledné dvefie = 595 mm, V = mm Propojovací oddíl, Plné dvefie = 305 mm, V = mm 14

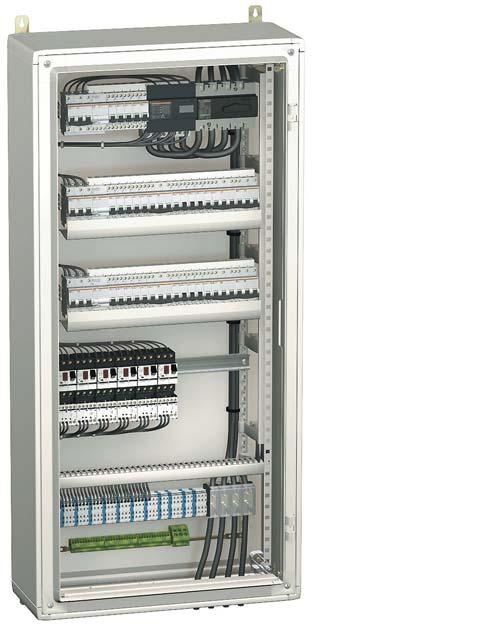

6 Interpact INS160 Boãní rukojeè Pfiívod kabelû spodem pfiímo do pfiístroje Svorkovnicov blok Distribloc v dolní ãásti Motorové ovládací a jisticí pfiístroje V instalaãních Ïlabech v dolní ãásti SkfiíÀ IP55 Nástûnná skfiíà, PrÛhledné dvefie = 595 mm, V = mm 15

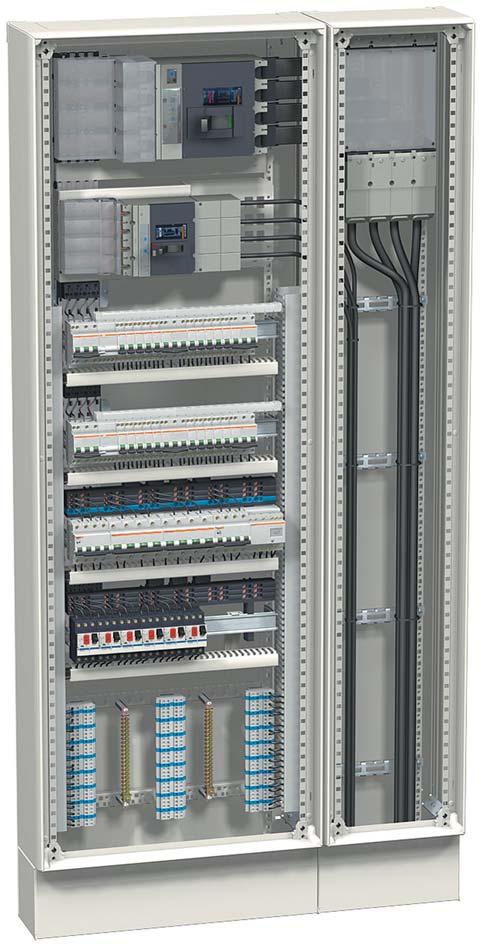

7 Compact NS400 S ovládací pákou Pfiívod kabelû spodem propojovacího oddílu () do vstupního pfiipojovacího bloku Pfiípojnice Powerclip Compact NS250 S ovládací pákou Pfiípojnice Powerclip s napájecím blokem Multiclip 200 A Do instalaãního Ïlabu Vertikální bloková svorkovnice v dolní ãásti samostatnû stojící Motorové ovládací a jisticí pfiístroje Multiclip 200 A V instalaãních Ïlabech Vertikální bloková svorkovnice v dolní ãásti samostatnû stojící Samostatnû stojící skfiíà, PrÛhledné dvefie = 595 mm, V = mm Propojovací oddíl, Plné dvefie = 305 mm, V = mm 16
