1 TECHNICKÁ ZAŘÍZENÍ BUDOV VNITŘNÍ KANALIZACE 1.část Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 23. února 2016

2 OBSAH PŘEDNÁŠKY : ZAŘIZOVACÍ PŘEDMĚTY TYPOLOGIE ODPADNÍ VODY PRINCIP ODVODNĚNÍ VNITŘNÍ KANALIZACE SPLAŠKOVÁ KANALIZACE MATERIÁL VNITŘNÍ KANALIZACE

3 ZAŘIZOVACÍ PŘEDMĚTY odtoková místa Pod každou vodovodní výtokovou armaturou musí být navrženo zařízení na odtok znehodnocené vody ( zařizovací předmět, vpusť, kanálek, vsakovací zařízení )

4 ZAŘIZOVACÍ PŘEDMĚTY Zdravotně-technické zařizovací předměty (ZP) jsou pevnou součástí stavby. Jsou napojeny nebo je k nim přiveden vodovod a jsou napojeny na systém kanalizace. Slouží k hygienickým potřebám člověka. Sestavy zařizovacích předmětů se skládají z vlastního zařizovacího předmětu (např.umyvadlo) a příslušenství, které je nutné k zajištění funkce celé sestavy ( upevňovací prvky, odtokový ventil se zápachovou uzavírkou a výtoková armatura ) Požadavky na konstrukci a materiál ZP: mechanická, chemická i tepelná odolnost vůči působení odpadních vod, dobrá čistitelnost a nízká obrusnost povrchu, dobré vyřešení detailů ukotvení na stavební konstrukci a napojení na vodovod a kanalizaci, vhodný tvar z hlediska funkce i ergonometrie, vhodný typ pro daný účel a provoz, zdravotně nezávadný materiál, za kterého je ZP vyroben architektonické sladění s interiérem

5 ZAŘIZOVACÍ PŘEDMĚTY - materiál zdravotnická keramika šedá litina smaltovaný ocelový plech nerezový plech terazzo kompozitní materiály ( lamináty ) plasty

6 ZP umyvadla, umývátka, mycí žlaby a kašny

7 ZP VANY, SPRCHY, vaničky na nohy

8 ZP ZÁCHODY, PISOÁRY, BIDETY

9 ZP DŘEZY, VÝLEVKY, MYČKY, PRAČKY

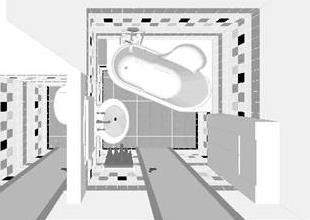

10 ZP VZÁJEMNÉ MINIMÁLNÍ VZDÁLENOSTI

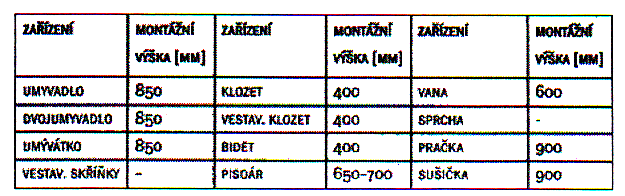

11 ZP VÝŠKY A MINIMÁLNÍ MANIPULAČNÍ PROSTOR

12 ZP HENDIKEPOVANÍ

13 MINIMÁLNÍ POČTY ZP

14 ODPADNÍ VODY Použité znečištěné vody, které zachycují ZP a je nutné je likvidovat se nazývají ODPADNÍ VODY: Splaškové ( šedá, černá, žlutá ) znečištěné odpadní vody z domácností a občanské vybavenosti, likvidovány v ČOV, domovních ČOV nebo žumpách Průmyslové tekuté odpady z technické vybavenosti, před zaústěním do stokové sítě je nutné je předčistit Zemědělské tekuté odpady ze živočišné nebo rostlinné výroby, likvidovány samostatně nebo dále zemědělsky využívány ( hnojení ) Infekční vody z infekčních oddělení, před zaústěním do stokové sítě je nutné je zbavit choroboplodných zárodků Podzemní ( balastní ) podzemní voda, která se do stokové sítě dostane její netěsností nebo přes poškození nežádoucí Dešťové neznečištěné a znečištěné Do veřejné kanalizace je zakázáno vypouštět látky, které nejsou odpadními vodami, a které narušují materiál stok, způsobují provozní závady a ohrožují bezpečnost a zdraví obsluhy kanalizace ( oleje, prchavé látky, radioaktivní vody, vody teplejší než 40oC, vody obsahující množství pevných látek, které by rychle sedimentovaly a způsobily ucpání potrubí ).

15 LEGISLATIVA ČSN : 2004 Stokové sítě a kanalizační přípojky ČSN EN 752 ( ): 2008 Odvodňovací systémy vně budov ČSN EN 1610 ( ): 1999 Provádění stok a kanalizačních přípojek a jejich zkoušení ČSN : 1998 Čistírny odpadních vod do 500 ekvivalentních obyvatel ČSN EN až 5 ( ): 2001 Vnitřní kanalizace - Gravitační systémy ČSN : 2003 Vnitřní kanalizace ČSN EN ( ): 2000 Vnitřní kanalizace - Podtlakové systémy

16 SYSTÉM ODVODNĚNÍ

17 ODVODNĚNÍ způsob zachycení, odvodu a likvidace odpadní vody z objektů a sídlišť pomocí vnitřního kanalizačního systému, kanalizační přípojky, kanalizační stokové sítě a objektů na této síti Z hlediska správy jednotlivých úseků se kanalizace dělí na: Veřejnou ( vnější ) kanalizaci vedení kategorie, vnější část kanalizační přípojky Vnitřní ( domovní ) kanalizaci a vnitřní část kanalizační přípojky Systém veřejné kanalizace se skládá ze: Stokové sítě Čistírny odpadních vod ( ČOV ) Dočišťovacího zařízení Vsakovacího zařízení Systém vnitřní kanalizace se skládá z: Systému odvodu splašků a jejich likvidace( zařizovací předměty, připojovací potrubí, odpadní splaškové potrubí, svodné potrubí, kanalizační přípojka a příslušné objekty ) Systém odvodu dešťové vody a její likvidace ( vpusti, žlaby, odpadní dešťové potrubí, svodné potrubí, kanalizační přípojka a objekty na tomto typu kanalizace )

18 VNITŘNÍ KANALIZACE Vnitřní kanalizace oddílný ( samostatný ) systém rozvodů splaškové a dešťové odpadní vody, který má za úkol odvést znehodnocenou odpadní vodu rozlišujeme jednotnou a oddílnou soustavu vnitřní kanalizace : Jednotná kanalizace odvádí splaškové a dešťové vody částí společného svodného potrubí ( někdy ) a společnou kanalizační přípojkou Oddílná kanalizace odvádí splaškovou a dešťovou vodu samostatnými potrubími

19 VNITŘNÍ KANALIZACE SPLAŠKOVÁ VODA A DEŠŤOVÁ VODA ( jednotná kanalizace ): 1 kanalizační stoka, 2 kanalizační přípojka, 10 výstupní šachta SPLAŠKOVÁ VODA ( oddílná kanalizace ): 3 svodné splaškové potrubí, 5 odpadní splaškové potrubí, 6 větrací potrubí,7 připojovací potrubí, 8 volný odtok ze ZP, 11 zpětná armatura, 12 podlahová vpusť DEŠŤOVÁ VODA ( oddílná kanalizace ): 4 svodné dešťové potrubí, 9 odpadní potrubí dešťové, 14 lapač střešních splavenin

20 SYSTÉM SPLAŠKOVÉ KANALIZACE ZP PŘIPOJOVACÍ POTRUBÍ ODPADNÍ POTRUBÍ VĚTRACÍ POTRUBÍ SVODNÉ POTRUBÍ ČIŠTĚNÍ SPLAŠKOVÉHO POTRUBÍ KANALIZAČNÍ PŘÍPOJKA OBJEKTY NA KANALIZAČNÍ PŘÍPOJCE ODVODNĚNÍ PODZEMNÍCH PODLAŽÍ

21 ZP a ZÁPACHOVÁ UZÁVĚRKA Prakticky většina ZP je vybavena zápachovou uzavírkou, která eliminuje : Výstup plynů z kanalizace Hluk z potrubí Zachycuje mechanické nečistoty Výška vodního sloupce musí být min.50 mm

22 ZP BEZ ZÁPACHOVÉ UZÁVĚRKY ZP bez zápachové uzávěrky musí být umístěn v místnosti s podlahovou vpustí, která je zápachovou uzávěrkou opatřena.

23 PŘIPOJOVACÍ POTRUBÍ - nevětrané Spojuje ZP se splaškovým odpadním potrubím. Vedené ve sklonu k odpadnímu potrubí. Rozlišujeme : Nevětrané PP ( nejčastější varianta vedení u nás ) Větrané Maximální délka nevětraného připojovacího potrubí 4m ( při min. sklonu 1% ) Připojovací potrubí ( od WC, výlevek = DN100 ) by mělo být co nejkratší a umístěno co nejblíže ke splaškovému odpadu Obecně vedení PP: Každá bytová jednotka musí mít svoje připojovací potrubí, které musí být vedeno nad podlahou bytové jednotky. Připojovací potrubí bytové jednotky nesmí být vedeno pod stropem jiné bytové jednotky. Pokud není možné dodržet požadovaný sklon potrubí, není vhodné připojovací potrubí umisťovat do podlahy. K napojení na odpadní potrubí se používají jednoduché, dvojité nebo trojité odbočky s úhly napojení ,5 0 nebo tvarovky speciální.

24 PŘIPOJOVACÍ POTRUBÍ - větrané Maximální délka větraného připojovacího potrubí 10m ( při min. sklonu 1,5% ) Možnosti přivětrání připojovacího potrubí: 1. Pomocí potrubí s kanalizačním přivětrávacím ventilem 2. Pomocí samostatného větracího potrubí

25

26 PP SE ZPĚTNOU KLAPKOU V některých odůvodněných případech mohou být PP opatřena zpětnou armaturou ( klapka, kulový ventil..).

27 ORIENTAČNÍ DN připojovacího potrubí

28 ODPADNÍ SPLAŠKOVÉ POTRUBÍ svislé potrubí, kterým se odvádějí splaškové odpadní vody z připojovacího potrubí do potrubí svodného Co nejpřímější s konstantní světlostí Vedeno nejlépe instalační šachtou, v drážce výjimečně Musí být umožněna dilatace DN jako DN největšího připojovacího potrubí Min DN 70 pokud připojujeme všechny ZP mimo záchodů a některých typů výlevek Min DN 100 u připojení záchodů a některých typů výlevek

29 VĚTRACÍ POTRUBÍ Většinou prodloužená část svislého odpadního potrubí Samostatně navržené potrubí, které odvětrává vnitřní kanalizaci a vyrovnává hydraulický tlak v potrubí

30 ZÁSADY VEDENÍ KANALIZAČNÍHO VĚTRACÍHO POTRUBÍ Minimálně jedno větrací potrubí musí být vyvedeno až nad střechu Větrací potrubí připojovacího potrubí se napojuje buď přímo do svislého splaškového potrubí nebo do doplňkového svislého větracího potrubí Netypické způsoby zakončení větracího potrubí : Odvětrání přes fasádu Uzavření zátkou Spojením více větracích potrubí jednotlivých splaškových odpadů Kanalizačním přivětrávacím ventilem ( přivzdušnění ) Větrací potrubí se nesmí zaúsťovat do : komínů větracích průduchů a šachet instalačních šachet půdních prostorů

31 DIMENZE VĚTRACÍHO POTRUBÍ Návrh společného větracího potrubí se provádí s ohledem na průtok splaškových odpadních vod ve svislém splaškovém potrubí. V ostatních případech : odpovídá dimenzi splaškového odpadu o 1⁰ menší než splaškový odpad o 1⁰ větší než splaškový odpad ( dlouhé uskakované vedení )

32 ZPŮSOB NÁVRHU ODVĚTRÁVACÍHO POTRUBÍ

33 SVODNÉ POTRUBÍ Vodorovný trubní rozvod, do kterého jsou zaústěny jednotlivé splaškové odpady nebo přímo ZP Vedeno buď pod stropní konstrukcí nebo v úrovni základů Vždy vedeno ve sklonu ( min 1% ) ke kanalizační stoce, ČOV, přečerpávacímu zřízení Vedeno co nejkratší a nejpřímější trasou k místu likvidace odpadních vod Dimenze: Zavěšené min DN70 V zemi min DN100 Jednotlivé větve se napojují vždy pouze jednoduchou odbočkou Veškeré armatury na svodech vedených v zemi se ukládají do šachet

34

35 ČIŠTĚNÍ VNITŘNÍ KANALIZACE vnitřní kanalizace se čistí přes zápachové uzávěrky ( ZP ) nebo pomocí čistící tvarovky Umístění čistících tvarovek: Připojovací potrubí pouze u zavěšeného potrubí pod stropní konstrukcí Odpadní splaškové potrubí V nejnižším podlaží 1m nad podlahou Před zalomením potrubí V místech se zvýšeným rizikem ucpání Pod napojení doplňkového větracího potrubí Svodné potrubí ( vedené pod stropem - ČT volně přístupná, v zemi v šachtě ) Před změnou směru svodného potrubí Před podstatným snížením sklonu potrubí V místech, kde hrozí ucpání

36 ZÁKAZ UMÍSTĚNÍ ČISTÍCÍCH TVAROVEK Čistící tvarovky se nesmí umisťovat : sklady potravin sklady cenného zboží archivy kuchyně a jídelny sací komory vzduchotechniky šachty pro shoz odpadků prostory s elektrickým zařízením Šachty: obdélníkového tvaru, zděné nebo betonové kruhového tvaru, betonové nebo z korugovaného plastu, o průměru minimálně 1000mm Pokud je svodné potrubí přímé a při DN > 100, bez kolen a oblouků, může být vzdálenost mezi čistícími místy zvětšena až na 40m.

37 KANALIZAČNÍ PŘÍPOJKA...spojuje vnější kanalizační síť s vnitřní kanalizací budova umístěná uvnitř pozemku budova umístěná na hranici pozemku budova vzdálená od vnější kanalizace Kanalizační přípojky lze na vnější kanalizační síť napojit pouze pomocí tvarovek nebo ve vstupních šachtách. Může být : jednotná ( odvádí splaškovou i dešťovou vodu dohromady ) oddílná ( odvádí každý druh vody zvlášť ) Každý objekt by měl mít pouze jednu kanalizační přípojku.

38 VEDENÍ KANALIZAČNÍ PŘÍPOJKY minimální jmenovitá světlost DN150 ( výpočet jako svodné potrubí ) nejmenší vodorovné vzdálenosti mezi souběžně vedenými potrubími a svislé vzdálenosti mezi křižujícími se vedeními jsou uvedeny v ČSN Prostorové uspořádání vnějších sítí. Ochranné pásmo kanalizační přípojky je 750mm na obě strany potrubí ( nesmí být zastavěno ) Dodržení bezpečné vzdálenosti od základů ostatní staveb Minimální sklon u přípojky DN200 1%, u DN150 2% Materiál: Kamenina Plasty ( PP, PVC, PE ) Kanalizační přípojky se ukládají do stavebních rýh.

39 OBJEKTY NA KANALIZAČNÍ PŘÍPOJCE Na kanalizačních přípojkách jsou osazovány kanalizační šachty : vstupní a čistící šachty slouží ke kontrole potrubí a jeho čištění, navrhují se buď žb průměru 1m nebo z korugovaného PP s průměrem > 1m. Musí být přístupné. Ukončení tvoří litinový rám s poklopem. Zřizují se tam, kde se mění: směr potrubí sklon potrubí profil potrubí revizní šachty podružné šachty pro rozsahově menší kanalizaci, slouží opět ke kontrole a čištění spadiště a skluzy používají se tehdy, kdy sklon potrubí > než maximální dovolený sklon. Překonávají výškové rozdíly konfigurace terénu. U spadiště je možné převýšení až 2m, u skluzu pouze 0,6m.

40 ODVODNĚNÍ PODZEMNÍCH PROSTOR Technické řešení odvodnění podzemních prostor musí zabránit zaplavení objektu vzdutou vodou. Zařizovací předměty umístěné nad hladinou vzduté vody musí být odvodněny gravitačně a nezávisle na předmětech umístěných pod hladinou vzduté vody. Při návrhu vnitřní kanalizace je nutné zvýšenou pozornost věnovat odvodnění podzemních podlaží. Zařizovací předměty v nich umístěné se mohou nacházet : pod úrovní vzduté vody a nad úrovní napojení na stokovou síť pod úrovní vzduté vody a pod úrovní napojení na stokovou síť Hladina vzduté vody je geodetická výška, do které mohou vystoupit odpadní vody ve stokových sítích při přívalových deštích. Určuje se na základě údajů správce kanalizační sítě a odpovídá úrovni terénu ( vozovky ) nad místem napojení kanalizační přípojky na stokovou síť. Úroveň dna stokové sítě je dána výkresovou dokumentací.

41 PŘÍKLADY ODVODNĚNÍ Nejníže položené odvodňované místo může být : nad úrovní hladiny vzduté vody a nad úrovní dna stoky odvodněné objektu se řeší standardním způsobem, ať se jedná o podzemní nebo nadzemní podlaží. pod úrovní hladiny vzduté vody a nad úrovní dna stoky odvodnění všech zařizovacích předmětů a odvodňovaných ploch bude provedeno přímo do stokové sítě a odvodňovaná místa pod hladinou vzduté vody budou proti ní zajištěna ( přednostně čerpáním, případně vložením speciální armatury ). pod úrovní hladiny vzduté vody a pod úrovní dna stoky zařizovací předměty jsou odvodňovány podle toho, kde se nacházejí : ZP nad hladinou vzduté vody odvodňovány gravitačně přímo do stoky pod úrovní hladiny vzduté vody a nad úrovní dna stoky odvodňují se do stoky přes kanalizační uzávěr pod úrovní hladiny vzduté vody a pod úrovní dna stoky odpadní splaškové vody se sbírají do jímky, odkud se přečerpávají do vnitřní kanalizace splaškové,použije se kompaktní přečerpávací zařízení

42 ODVODNĚNÍ ZP A PLOCH - pod úrovní hladiny vzduté vody a nad úrovní dna stoky Zařizovací předměty a plochy umístěné v podružných prostorách objektu a se souhlasem vlastníka nemovitosti s možností zaplavení se odvodňují standardně gravitačně s vložením zpětné armatury. Podle možného stupně spolehlivosti ochrany budov rozlišujeme ochranu : jednostupňovou př. zpětná klapka dvoustupňovou př. zpětná klapka a kulový uzávěr třístupňovou př. zpětná klapka, kulový uzávěr a plovák Kanalizační uzávěry umístěné v budově musí být trvale přístupné, mimo budovu musí být umístěné ve vodotěsné šachtě. Ochrana budovy před zatopením pomocí kanalizačních uzávěrů navrhujeme pouze v případech kdy: svodné potrubí klesá k řece ohrožené místnosti jsou méně provozně důležité a není ohroženo zdraví lidí počet uživatelů případně zatopených místností je velmi malý a v případě zatopení mají k dispozici alespoň jeden WC a jedno umyvadlo nad hladinou vzduté vody vyřazení ZP z provozu nezpůsobí problémy

43

44 PŘEČERPÁNÍ ODPADNÍCH VOD Čerpání odpadní vody od ZP ohrožených vzdutou vodou se řeší: lokálně čerpací stanice ( čerpací box ) se umisťuje u každého ZP nebo skupiny ZP centrálně centrální čerpací stanice se umisťuje vně nebo uvnitř budovy a jsou do ní napojeny všechny ZP ohrožené vzdutou vodou Výtlačné potrubí musí být vyvedeno minimálně 0,5m nad hladinu zpětného vzdutí a větrací potrubí čerpacího zařízení musí být opatřeno kanalizačním přivětrávacím ventilem nebo vyvedeno do exteriéru.

45 LOKÁLNÍ PŘEČERPÁNÍ Přečerpávací zařízení ( přečerpávací box ) s připojovacím potrubím DN50 se může umístit i do zdi minimální tloušťky 200 mm. Při napojení WC a umyvadel nebo sprch obsahuje čerpací box drtič fekálií. Výtlačné potrubí bývá v průměru DN40. Nutné odvětrání.

46 CENTRÁLNÍ PŘEČERPÁNÍ Centrální přečerpávací zařízení by mělo být řešeno jako bloková uzavřená stanice, kterou bychom ideálně umístili vně budovy. Je však možné ji osadit i uvnitř objektu v dobře větratelné místnosti. Čerpací zařízení by mělo být vybaveno dvěma čerpadly nebo tak velkým akumulačním prostorem, aby při poruše čerpadla bylo možné zajistit jeho opravu bez vyřazení zařízení z provozu. Čerpadla jsou ovládána automaticky.

47 MATERIÁL vnitřní kanalizace a kanalizační přípojky Materiálem nových odpadních, připojovacích a zavěšených svodných potrubí jsou v současnosti nejčastěji plasty. Z neplastových materiálů se používá litinové, ocelové a kameninové potrubí. Použití betonového potrubí je u vnitřní kanalizace spíše ojedinělé (pouze pro svodná potrubí dešťových vod vně budovy). Druhy potrubí: Plasty - polyvinylchloridy (PVC), polyetyleny (PE), polypropyleny (PP) a terpolymer akrylonytril-butadien-styren (ABS) Výhody odolnost proti korozi a inkrustaci, snadná montáž a nízká hmotnost. Nevýhoda malá odolnost proti požáru a velká délková teplotní roztažnost. Kovové materiály ocel, litina Výhody malá teplotní roztažnost, odolnost proti požáru, velká pevnost a mechanická odolnost Nevýhoda velká hmotnost a u hrdlových spojů těsněných provazcem velká pracnost při spojování ( litina ), menší odolnost proti korozi ( ocel ) Nekovové materiály vláknocementová a kameninová potrubí ( používaná při uložení v zemi vně budovy )

48 DĚKUJI ZA POZORNOST
