GH-BC 33-4S. Identifikační číslo: Výrobek číslo: Originální návod k obsluze Benzínová motorová kosa

Transkript

1 GH-BC 33-4S CZ Originální návod k obsluze Benzínová motorová kosa 7 Výrobek číslo: Identifikační číslo: navod.indd :27

2 Před prvním použitím si přečtěte tento návod k použití a bezpečnostní informace navod.indd :27

3 navod.indd :27

4 3a 20 3b 3c d 34 4a b B A 1 1 4c 2 5a 5b A 1 6a 18 6b 22 6c navod.indd :27

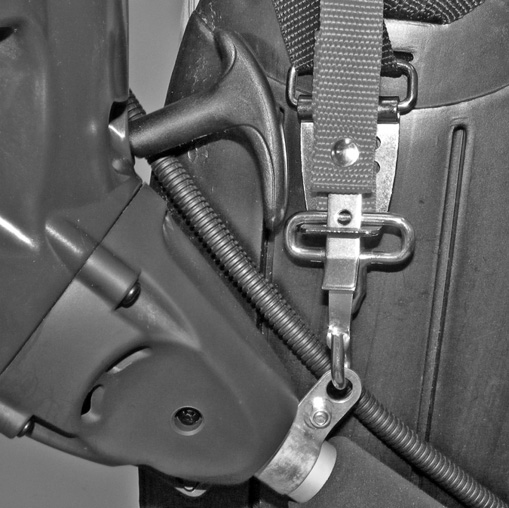

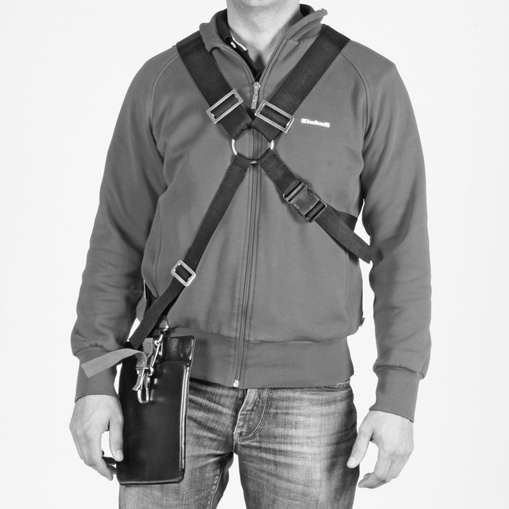

5 6d 23 6e 24 6f 25 6g 6h 7a F G 14 7b 7c 7d H 8a 8b 8c navod.indd :27

6 8d 8e 8f 9a 9b 9c 9d 9e 9f 10a 10b 10c navod.indd :27

7 11a 11b 12a b 12c K 12d 12e K 12f 13a 13b D C E navod.indd :27

8 14a 14b Max. Min navod.indd :27

9 Obsah 1. Bezpečnostní informace 2. Uspořádání 3. Dodané položky 4. Určené použití 5. Technické údaje 6. Před spuštěním zařízení 7. Obsluha 8. Čištění, údržba a objednávání náhradních dílů 9. Skladování a transport 10. Odstranění a recyklace 11. Odstraňování závad navod.indd :27

10 Důležité. Při používání tohoto zařízení je nutno dodržovat řadu bezpečnostních opatření, aby se předešlo zraněním a škodám. Přečtěte si prosím pečlivě celý návod k použití a bezpečnostní předpisy. Uchovávejte tento návod na bezpečném místě, aby byly zde uvedené informace kdykoli k dispozici. Pokud zařízení předáte jiné osobě, přidejte k němu i tento návod k použití a také bezpečnostní informace. Neneseme žádnou odpovědnost za škody nebo nehody, které vzniknou nedodržením tohoto návodu a bezpečnostních předpisů. 1. Bezpečnostní informace Bezpečnostní pokyny najdete v brožuře, která je součástí dodávky. UPOZORNĚNÍ! Přečtěte si veškeré bezpečnostní předpisy a pokyny. Jakékoli chyby, vzniklé z důvodu nedodržení těchto bezpečnostních informací a pokynů, mohou mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění. Tento návod a bezpečnostní předpisy uchovávejte na bezpečném místě pro účely budoucího použití. Bezpečnostní zařízení Při práci s tímto zařízením musí být bezpodmínečně namontován ochranný kryt, a to jak v režimu s řezacím nožem, tak i v režimu se strunou, aby se zabránilo vymršťování předmětů zařízením. Nůž, zabudovaný v ochranném krytu, automaticky uřezává strunu na optimální délku. Uspořádání (Obr. 1-14) 1. Připojovací prvek pro dlouhou násadu 2. Dlouhá násada 3. Pevná rukojeť 4. Kabel startéru 5. Páčka sytiče 6. Benzínová nádrž 7. Čerpadlo paliva nastřikovač 8. Kryt skříně vzduchového filtru 9. Zap/Vvp spínač 10. Zámek páčky sytiče 11. Páčka škrticí klapky 12. Škrticí klapka 13. Strunová hlava s řezací strunou 14. Ochranný kryt strunové hlavy 15. Ochranný kryt řezacího nože 16. Závlačka (2x) 17. Nosný popruh 18. Řezací nůž 19. Držák pro pevnou rukojeť 20. Šroub rukojeti M8 21. Ochranné víčko 22. Nosný kotouč 23. Přítlačný kotouč 24. Kryt přítlačného kotouče 25. Matice M10 (levotočivý závit) 26. Plnicí nádobka 27. Klíč pro zapalovací svíčku 28. Otevřený stranový klíč 8/10 mm 29. Allenův klíč velikost 4 mm 30. Allenův klíč velikost 5 mm 31. Šroubovák 32. Kabelová spona (2x) 33. Opěrná deska 34. Šroub (2x) 35. Vzduchový filtr 36. Kabel zapalovací svíčky 37. Šroub rukojeti M6 38. Šroub hrdla plnění oleje 3. Dodané položky Otevřete obal a opatrně vyjměte vlastní zařízení. Odstraňte balicí materiály a jakékoli balicí a/ nebo transportní připevňovací prvky (pokud jsou použity). Zkontrolujte, zda jsou dodány všechny položky dodávky. Prověřte zařízení a příslušenství na případná poškození při transportu. Pokud možno, prosím uchovejte obal po celou dobu životnosti zařízení. DŮLEŽITÉ Toto zařízení a obalový materiál nejsou hračkami. Nenechte děti hrát si s plastovými sáčky, plastovými fóliemi a malými díly. Je zde nebezpečí jejich spolknutí nebo udušení se! Benzínová motorová kosa Dlouhá násada Pevná rukojeť Zámek pro pevnou rukojeť Závlačka (2x) Nosný popruh Šroub rukojeti M8 Šroub rukojeti M6 Řezací nůž Strunová hlava s řezací strunou navod.indd :27

11 Unášecí kotouč Přítlačný kotouč Kryt přítlačného kotouče Matice M10 (levotočivý závit) Plnicí nádobka Klíč pro zapalovací svíčku Otevřený stranový klíč 8/10 mm Allenův klíč velikost 4 mm Allenův klíč velikost 5 mm Ochranný kryt řezací struny/řezacího nože Kabelová spona (2x) Šroubovák Opěrná deska Šroub (2x) Originální návod k použití Bezpečnostní informace 4. Určené použití Toto zařízení je navrženo pro sekání trávníků a zelených ploch. Tato uživatelská příručka, dodaná výrobcem, musí být uchována a používána, aby bylo zajištěno správné používání a údržba zařízení. Jakékoli jiné použití, které není výslovně uvedeno v tomto manuálu, může mít za následek škody na zařízení, a vystavuje uživatele vážnému nebezpečí. Zásadně dodržujte omezení, uvedená v těchto bezpečnostních pokynech. Upozorňujeme, že naše zařízení není určeno ke komerčnímu, obchodnímu ani průmyslovému využití. V případě komerčního, obchodního nebo průmyslového využití tohoto zařízení dojde k automatickému zániku platnosti této záruky. Důležité. Z důvodu vysokého nebezpečí fyzického zranění uživatele, nesmí být tato motorová benzinová kosa použita k vykonávání následujících prací: pro čištění nečistot a usazenin na cestách pro pěší, nebo pro rozsekávání odřezků stromů nebo odřezků živých plotů. Podobně nesmí být tato motorová benzinová kosa použita pro zarovnávání kopečků, jako jsou krtiny. Z bezpečnostních důvodů nesmí být tato motorová benzinová kosa použita jako pohonná jednotka pro jiné pracovní nástroje nebo pro sady nástrojů jakéhokoli druhu. Zařízení smí být používáno pouze pro předepsané použití. Jakékoli jiné použití bude považováno za zneužití. Za jakékoli škody nebo zranění, vzniklé v důsledku nesprávného použití, bude odpovědný uživatel / operát, a nikoli výrobce. 5. Technické údaje Typ motoru.. 4-taktní motor, chlazený vzduchem, potažený tvrdochromem Výkon motoru (max.)...1 kw (1,36 HP) Zdvihový objem...33,5 ccm Otáčky motoru naprázdno min -1 Max. otáčky motoru Kosa: min -1 Vyžínač: min -1 Zapalování... Elektronické Pohon...Odstředivá spojka Hmotnost (při prázdné nádrži)...4 kg Průměr záběru řezací struny:...46 cm Průměr záběru řezacího nože:...25,5 cm Délka struny...8 m Průměr struny:...2,5 mm Kapacita nádrže...0,65 l Zapalovací svíčka... Torch CMR6A (Champion RY4C) Hluk a vibrace Hladina akustického tlaku L pa...96 db(a) Nejistota K pa... 3 db Hladina akustického výkonu L WA db(a) K WA nejistota... 3dB Noste ochranu uší. Působení hluku může poškodit sluch. Funkce Hodnota vibračních emisí a h = 5 m/s 2 K nejistota = 1,5 m/s 2 Snižte generování hlučnosti a vibrací na minimum! Používejte pouze zařízení, které je v perfektním stavu. Provádějte pravidelně údržbu a čištění zařízení. Přizpůsobte svůj způsob práce tomuto zařízení. Zařízení nepřetěžujte. V případě potřeby si nechte zařízení zkontrolovat. Když zařízení nepoužíváte, vypněte jej. Noste rukavice navod.indd :27

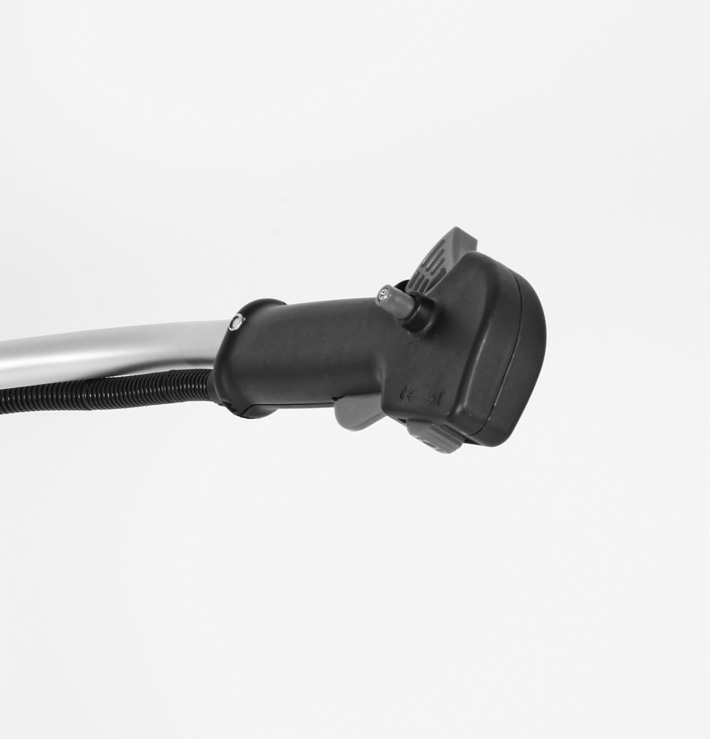

12 6. Před spuštěním zařízení 6.1 Smontování Montáž pevné rukojeti Při montáži pevné rukojeti postupujte podle obrázků 3a až 3c. Šrouby neutahujte, dokud jste nenastavili správnou polohu nosného popruhu. Pevnou rukojeť je nutno zarovnat podle vyobrazení na Obrázku 1. Při demontáži postupujte v obráceném pořadí operací Připojení dlouhé násady (Obr. 4a až 4c) Navlékněte šroub násady (37) do spojovacího článku dlouhé násady (1) (Obr. 4a). Volně utáhněte šroub násady. Nyní stiskněte blokovací páku (A) a zatlačte dlouhou násadu (Obr. 4b/položka 2) opatrně do spojovacího článku dlouhé násady. Při tomto se ujistěte, že hnací hřídele uvnitř dlouhé násady do sebe navzájem zapadají (v případě potřeby jemně otočte strunovou hlavou). Jazýček blokovací páky (A) musí zapadnout do otvoru (B). Nyní plně utáhněte šroub rukojeti dle Obrázku 4c. Po tomto počátečním smontování, musíte pouze uvolnit šroub rukojeti a aktivovat páku pro demontáž dlouhé násady Montáž ochranného krytu nože Důležité: Jestliže budete pracovat s řezacím nožem, je nutno namontovat ochranný kryt nože. Ochranný kryt nože namontujte podle vyobrazení na obrázcích 5a až 5b Montáž/výměna řezného nože Montáž řezného nože je znázorněna na Obrázcích 6a až 6h. Při demontáži postupujte v obráceném pořadí operací. Namontujte unášecí kotouč (22) na drážkový hřídel (Obr. 6b) Bezpečně namontujte řezací nůž (18) na krycí kroužek (Obr. 6c). Nasaďte přítlačnou desku (23) na závitovou část drážkového hřídele (Obr. 6d). Nasaďte kryt přítlačné desky (24) (Obr. 6e) Zjistěte otvor v unášecím kotouči, vyrovnejte jej se spodním zářezem, upevněte pomocí dodaného imbusového klíče (29), a utáhněte matici (25) (Obr. 6f/6g). Důležité: Levotočivý závit Provlékněte závlačku (16) otvorem v hnacím hřídeli a ohněte jazýčky kolem hřídele, jak je znázorněno na Obr. 6h Montáž ochranného štítu strunové hlavy k ochrannému štítu nože Důležité: Jestliže budete pracovat se strunovou hlavou, je nutno namontovat ochranný štít strunové hlavy (Obr. 7a/položka 14). Ochranný štít strunové hlavy namontujte podle vyobrazení na obrázcích 7a - 7b. Nůž (Obr. 7a/ položka F) na spodní straně ochranného štítu automaticky uřezává řezací strunu na optimální délku. Toto je zakryto štítem (Obr. 7a/položka G). Před zahájením prací odstraňte štít, a po dokončení prací jej vraťte zpět Montáž/výměna strunové hlavy Montáž strunové hlavy je znázorněna na Obrázcích 7c-7d. Při demontáži postupujte v obráceném pořadí operací. Zjistěte otvor v unášecím kotouči, vyrovnejte jej se spodním zářezem, upevněte pomocí dodaného imbusového klíče (29), a našroubujte strunovou hlavu na závit. Důležité: Levotočivý závit 6.2 Nastavení výšky sekání Nasaďte si nosný popruh podle vyobrazení na obrázcích 8a - 8c. Zahákněte zařízení k nosnému pásu (Obr. 8d). Nastavte perfektní pracovní a sekací polohu pomocí různých nastavovacích prvků na nosném popruhu (Obr. 8e) S cílem stanovit optimální délku nosného popruhu, musíte nejprve provést několik cvičných kyvných sekacích pohybů bez nastartovaného motoru (Obr. 9a). Nosný popruh je vybaven rychlo-rozpínací přezkou. Jestliže potřebujete rychle snížit zařízení, zatáhněte za popruh (Obr. 8f). Důležité: Při práci se zařízením používejte vždy popruh. Nasaďte si popruh, jakmile jste nastartovali motor, a ten běží v režimu volnoběhu. Motor vypněte před sundáváním popruhu. Před každým použitím zkontrolujte zařízení na následující: Zda nejsou v palivovém systému nějaké netěsnosti. Zda je zařízení v perfektním stavu a zda jsou bezpečnostní zařízení a řezné nástroje kompletní. Zda jsou všechny šrouby řádně dotažené. Zda se všechny pohyblivé části pohybují plynule navod.indd :27

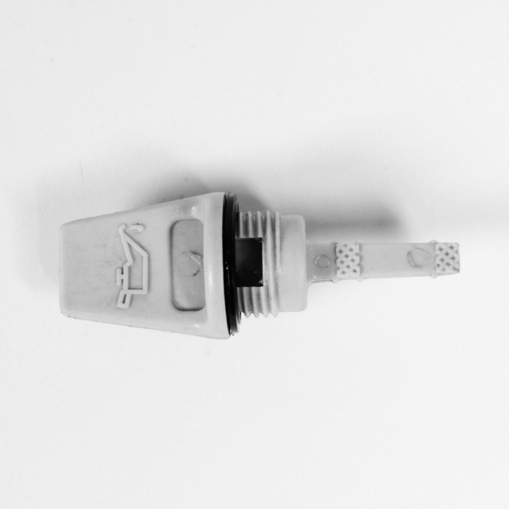

13 6.3 Doplnění paliva Vyšroubujte víčko nádrže (Obr. 1/položka 6) a nádrž doplňte bezolovnatým benzínem plnícím hrdlem na objem 0,65 litrů. Nepřeplňujte nádrž a nerozlívejte přitom benzín. (Jestliže rozlijete trochu benzínu, vytřete jej, a vyčkejte, dokud se nevypaří páry (nebezpečí vznícení). Uzavřete víčko nádrže. 6.4 Doplňování oleje Otevřete olejovou zátku napouštěcího hrdla (Obr. 14a/položka 38) a dolijte přibližně 0,1 litru motorového oleje (W40) až do výše horní značky (Max) na měrce výšky hladiny oleje (Obr. 14b). Důležité. Zařízení musí být před spuštěním naplněno motorovým olejem a palivem. 7. Obsluha Prosím povšimněte si, že statutární předpisy, stanovující ochranu proti hluku, se mohou mezi městy navzájem lišit. Před spuštěním zařízení odstraňte ochranné kryty z řezacího nože (18). 7.1 Start motoru za chladného počasí Doplňte potřebné množství benzínu do nádrže. 1. Usaďte zařízení na pevný rovný povrch. 2. Desetkrát stiskněte čerpadlo paliva (nastřikovač) (Obr. 1/položka 7). 3. Přepněte Zap/Vyp spínač (Obr. 1/Položka 9 do polohy I ) 4. Zajistěte páčku sytiče. Pro toto stiskněte zámek páčky sytiče (Obr. 1/položka 12) a poté stiskněte páčku sytiče (Obr. 1/položka 11) a uzamkněte páčku sytiče současným stisknutím zámku (Obr. 1/položka 10). 5. Nastavte páčku sytiče (Obr. 1/položka 5) do polohy. 6. Držte zařízení pevně a tahejte za kabel startéru (Obr. 1/položka 4), dokud nepocítíte odpor. Nyní 4x prudce zatáhněte za kabel startéru. Zařízení by mělo nastartovat. Důležité: Nikdy neumožněte kabelu startéru zaskočit plně zpět. To by mohlo poškodit zařízení. Jakmile motor nastartoval, přemístěte okamžitě páčku sytiče do polohy a ponechte zařízení zahřát po dobu cca 10 vteřin. Důležité: Jelikož je páčka sytiče zajištěna, startuje řezací nástroj ihned po spuštění motoru. Poté uvolněte páčku sytiče její opětovnou aktivací. 7. Jestliže motor nenastartuje, opakujte výše uvedené kroky 4 až 6. Prosím, pozor: Jestliže motor nenastartuje ani po několika pokusech, přečtěte si oddíl Odstraňování závad motoru. Prosím, pozor: Vždy tahejte za šňůru startéru v přímém směru. Jestliže je vytahována pod nějakým úhlem, dojde ke tření o vodicí očko. Důsledkem tohoto tření bude roztřepení kabelu a jeho rychlejší opotřebení. Při zasouvání kabelu vždy držte rukojeť startéru. Nikdy neumožněte vytaženému kabelu prudce zapadnout plně zpět. 7.2 Start motoru za teplého počasí (Zařízení běželo v režimu volnoběhu po dobu kratší než min.) 1. Usaďte zařízení na pevný rovný povrch. 2. Přepněte Zap/Vyp spínač do polohy I. 3. Zajistěte páčku sytiče (stejným způsobem, jak je popsáno v oddílu Start motoru za chladného počasí ). 4. Držte zařízení pevně a vytahujte kabel startéru, dokud nepocítíte odpor. Nyní prudce zatáhněte za kabel startéru. Zařízení by mělo nastartovat po 1-2 zatáhnutích. Jestliže zařízení nestartuje ani po 6 zatáhnutích, opakujte kroky 1-7 z procedury startování motoru za chladného počasí. 7.3 Vypínání motoru Postup při nouzovém zastavení: Jestliže je nutné okamžitě zastavit zařízení, přepněte Zap/Vyp spínač do polohy Stop nebo 0 Normální zastavení: Uvolněte páčku škrticí klapky a vyčkejte, dokud motor nepřejde do režimu volnoběžných otáček. Poté přepněte Zap/Vyp spínač do polohy Stop nebo Praktické tipy Procvičte si všechny provozní techniky s vypnutým motorem předem, než začnete zařízení používat. Prodloužení struny na řezání navod.indd :27

14 Varování! Nepoužívejte žádný druh kovového drátu nebo kovového drátu v plastové izolaci ve strunové hlavě. Toto by mohlo způsobit vážná zranění uživateli zařízení. Pro prodloužení struny na řezání spusťte motor na plné otáčky a klepněte strunovou hlavou o zem. Tím dojde k automatickému prodloužení struny. Nůž na bezpečnostním krytu uřízne strunu na potřebnou délku (Obr. 9b). Důležité: Odstraňujte všechny zbytky trávy a plevele v pravidelných intervalech, aby se zamezilo přehřívání trubky hřídele. Zbytky trávy a plevele se zachycují pod bezpečnostním krytem (Obr. 9c) a omezují potřebné větrání trubky hřídele. Zbytky odstraňujte opatrně pomocí šroubováku nebo podobného nářadí. Různé způsoby sečení Když je zařízení správně smontováno, bude sekat plevel a vysokou trávu na těžko přístupných místech, například podél plotů, stěn a základů, a také kolem stromů. Může být také použito pro sečení s cílem odstranit vegetaci, a tím umožnit lepší přípravu zahrady, nebo vyčistit některé oblasti až na základovou půdu. Prosím, pozor: I když bude zařízení používáno opatrně, bude sekání kolem základů, kamenů nebo betonových stěn apod., představovat větší opotřebení struny, než je obvyklé opotřebení. Vyžínání/sekání Kmitejte vyžínačem před sebou kývavým pohybem ze strany na stranu, jako při sekání kosou. Strunovou hlavu mějte při práci v souběžné poloze se zemí. Zkontrolujte oblast určenou k sekání, a rozhodněte se, jakou výšku budete sekat. Veďte a držte strunovou hlavu stále ve stejné výšce pro dosažení stejné výšky sekání (Obr. 9d) Nízké vyžínání Držte lehce nakloněný vyžínač přesně před sebou tak, aby se spodní strana strunové hlavy nacházela nad zemí, a struna narážela do správného místa. Sekejte vždy směrem od sebe. Nikdy nepohybujte vyžínačem směrem k sobě. Sekání u plotu/základů Při sekání se pomalu přibližujte k drátěným plotům, dřevěným plotům, zdem z přírodního kamene a základům, abyste mohli sekat blízko nich, ale nenaráželi jste přitom strunou na překážku. Jestliže se například struna bude dotýkat kamenů, kamenných zdí nebo základů, opotřebí se, nebo se postupně roztřepí. Jestliže struna bude narážet na pletivo plotu, ulomí se. Vyžínání okolo stromů Pokud vyžínáte okolo kmenů stromů, přibližujte se pomalu, aby se struna nedotkla kůry. Strom obcházejte a sekejte přitom zleva doprava. Přibližujte se k trávě nebo plevelu špičkou struny a nakloňte strunovou hlavu mírně dopředu. Výstraha: Při vyžínacích pracích bud te maximálně opatrní. Udržujte při těchto pracích vzdálenost 30 metrů mezi sebou a jinými osobami nebo zvířaty. Sečení Při sečení si přejete odstranit veškerou vegetaci až na hlínu. K tomu naklopte strunovou hlavu v úhlu cca 30 směrem doprava. Uchopte rukojeť v požadované poloze. Nezapomeňte na zvýšené nebezpečí zranění vás, přihlížejících osob a zvířat, a na nebezpečí poškození majetku z důvodu odlétajících předmětů (například kamenů) (Obr. 9e). Výstraha: Neodstraňujte žádné předměty z cestiček apod. pomocí vlastního zařízení. Toto zařízení je výkonný nástroj a může vymršťovat malé kaménky a ostatní předměty do vzdálenosti 15 metrů, nebo i větší, a způsobit tak zranění osob nebo poškození automobilů, domů a oken. Řezání Toto zařízení není vhodné pro řezání. Zaseknutí Jestliže se řezací nástroj zasekne z důvodu pokusů řezat příliš hustou vegetaci, vypněte okamžitě motor. Před novým startem odstraňte ze zařízení trávu a porost. Zamezení zpětnému rázu Když pracujete s nožem, je zde nebezpečí zpětného rázu, pokud nůž narazí na pevné předměty, jako je kmenové dříví, větve, pařezy, kameny a podobně. Zařízení je přitom vrženo zpět proti směru otáčení sekacího nástroje. Toto může vést ke ztrátě kontroly nad nářadím. Nepoužívejte kovové řezné nástroje v blízkosti plotů, kovových sloupků, hraničních kamenů nebo základů. Pokud jde o sekání hustých stébel, umístěte řezací nástroj tak, jak je zobrazeno na Obr. 9f, aby se zabránilo zpětným vrhům navod.indd :27

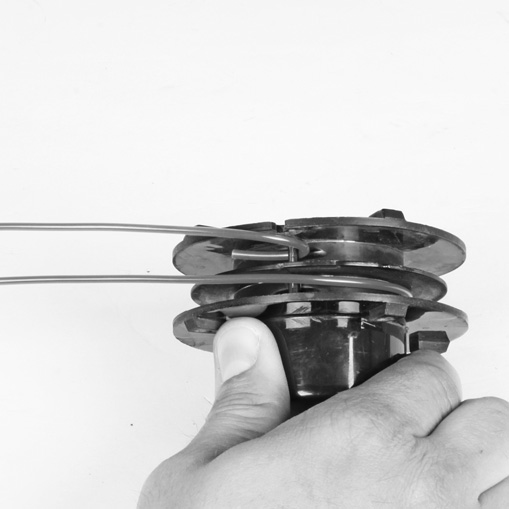

15 8. Čištění, údržba a objednávání náhradních dílů Před prováděním jakékoli údržbářské práce vždy nejprve vypněte zařízení a sejměte kabel se zapalovací svíčky. 8.1 Výměna strunové hlavy/struny na řezání 1. Demontujte strunovou hlavu (13) způsobem popsaným v oddílu Přitlačte cívku k sobě (Obr. 12a) a sejměte jednu polovinu krytu (Obr. 12b). 2. Vyjměte strunovou desku (K) z krytu strunové hlavy (Obr. 12c). 3. Odstraňte jakýkoli zbytek struny na řezání. 4. Vytvarujte každou z obou 2 řezacích strun do tvaru háčku a zavěste je do očka v desce hlavy, jak je znázorněno na Obr. 12d. Tyto 2 struny musí být zavěšeny tak, aby měly mezi sebou posunutí o 180 (offset). 5. Navíjejte strunu na cívku proti směru otáčení hodinových ručiček. 6. Zahákněte posledních 15 cm na obou koncích struny k držákům struny na protilehlých stranách cívky (Obr. 12f). 6. Provlékněte oba konce struny kovovými očky na krytu strunové hlavy (Obr. 12c). 7. Zatlačte strunovou hlavu do krytu strunové hlavy. 8. Krátce zatáhněte silou za oba konce pro jejich uvolnění z držáků strunové hlavy. 9. Ustřihněte přečnívající konce na délku přibližně 13 cm. Tím dojde ke snížení zatížení motoru při jeho startování a zahřívání. 10. Zpětně namontujte strunovou hlavu (viz oddíl 6.1.6). 11. Jestliže budete vyměňovat kompletní strunovou hlavu, vynechejte body 3 až Servis vzduchového filtru Znečištěné vzduchové filtry snižují výkon motoru dodáváním příliš malého množství vzduchu do karburátoru. Pravidelné kontroly jsou tudíž velmi důležité. Vzduchový filtr (35) by měl být kontrolován po každých 25 provozních hodinách a v případě potřeby vyčištěn. Jestliže je ve vzduchu hodně prachu, je nutno vzduchový filtr kontrolovat častěji. 1. Sejměte kryt vzduchového filtru (Obr. 10a). 2. Vyjměte vzduchový filtr (Obr. 10b/10c). 3. Filtrační vložku vyčistěte mechanickým poklepáním, nebo ji profoukněte. 4. Při zpětné montáži postupujte v obráceném pořadí operací. Důležité: Nikdy nečistěte vzduchový filtr benzínem nebo hořlavými roztoky. 8.3 Údržba zapalovací svíčky Vzdálenost elektrod zapalovací svíčky je = 0,6 mm. Zapalovací svíčku utahujte krouticím momentem 12 až 15 Nm. Po 10 provozních hodinách zkontrolujte zapalovací svíčku na nečistoty a povrchovou špínu, a v případě potřeby vyčistěte měděným drátovým kartáčem. Poté provádějte servis zapalovací svíčky po každých 50 provozních hodinách. 1. S použitím šroubováku demontujte ochrannou krytu (Obr. 11a/položka 21). 2. Sejměte vysokonapěťový kabel zapalovací svíčky (Obr. 11b). 3. Vyšroubujte zapalovací svíčku (Obr. 11b) pomocí dodaného klíče pro zapalovací svíčky (27). 4. Při zpětné montáži postupujte v obráceném pořadí operací. 8.4 Broušení nože z ochranného krytu Nůž z ochranného krytu se časem otupuje. Pokud toto zjistíte, vyšroubujte šroub, který přidržuje ochranný kryt s nožem. Upněte nůž do svěráku. Naostřete nůž plochým pilníkem a přitom dbejte, aby nedošlo ke změně úhlu řezné hrany. Pilujte pouze v jednom směru. 8.5 Seřízení karburátoru Důležité. Nastavení karburátoru mohou provádět pouze pověření pracovníci zákaznického servisu. Před jakoukoli prací na karburátoru je nutno odstranit kryt vzduchového filtru, jak je znázorněno na obrázcích 10a a 10c. Nastavení kabelu škrticí klapky: Jestliže časem poklesnou maximální otáčky motoru, a jestli jste vyloučili všechny ostatní příčiny, uvedené v oddílu 11 Odstraňování závad, může být nutno nastavit kabel škrticí klapky. Nejprve zkontrolujte, zda se karburátor plně otevírá při plném stlačení páky škrticí klapky. Toto je případ, kdy šoupátko karburátoru F zůstává proti dorazu (Obr. 13a), když je klapka plně otevřena. Obrázek 13a ukazuje správné nastavení. Jestliže nedojde k úplnému otevření šoupátka karburátoru, musí být karburátor seřízen navod.indd :27

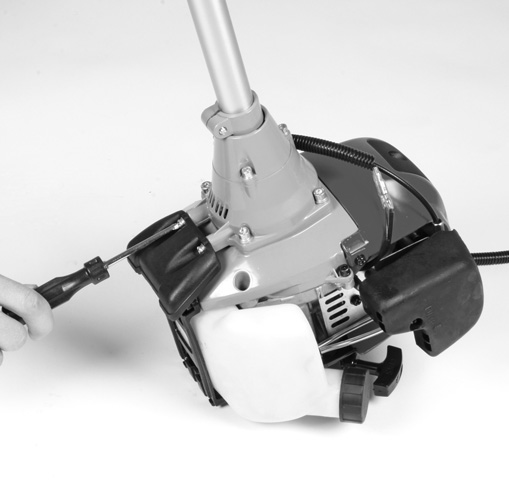

16 Při nastavení kabelu škrticí klapky postupujte následovně: Odšroubujte pojistnou matici (Obr. 13/položka C) o několik závitů. Uvolněte nastavovací šroub (Obr. 13/položka D) tak, aby se šoupátko karburátoru plně otevřelo při plné aktivaci škrticí klapky, jak je zobrazeno na obrázku 13a. Pojistnou matici zpětně utáhněte. 8.8 Objednávání náhradních dílů U všech objednávek náhradních dílů uveďte prosím vždy následující informace: Model/typ zařízení Číslo výrobku dentifikační číslo výrobku Číslo požadovaného náhradního dílu. Pokud jde o naše nejnovější ceny a informace, přejděte prosím na Nastavení otáček chodu naprázdno Důležité. Nastavujte otáčky chodu naprázdno při zahřátém zařízení. Jestliže motor vynechává, když není škrticí klapka stisknuta, a jestli jste vyloučili všechny ostatní možné příčiny, uvedené v oddílu 11 Odstraňování závad, může být nutno nastavit otáčky chodu naprázdno. Pro toto nastavení otočte šroub chodu naprázdno (Obr. 13b/položka E) po směru otáčení hodinových ručiček, dokud nebude zařízení plynule běžet při otáčkách. Jestliže jsou volnoběžné otáčky natolik vysoké, že se otáčí i řezací nástroj, je nutno snížit pomocí nastavovacího šroubu volnoběžné otáčky tak, aby se řezací nástroj přestal otáčet. 8.6 Výměna oleje a kontrola hladiny oleje (před použitím zařízení) Motor oleje se vyměňuje nejlépe, když má ještě pracovní teplotu. V této souvislosti si prosím také přečtěte servisní informace. Při výměně oleje mějte prosím v dosahu vhodnou nepropustnou nádobku. Otevřete olejovou zátku napouštěcího hrdla (Obr. 14a-14b/položka 38). Nakloněním motoru vylijte použitý olej do vhodné nádobky. Naplňte motor olejem až do horní značky (Max.) měrky hladiny oleje (Obr. 14b). Použitý olej odstraňte správným způsobem jeho předáním do sběrného místa. Většina čerpacích stanic, opraven a recyklačních středisek převezmou použitý olej bez poplatků. Do použitého oleje nepřidávejte mrazuvzdornou nebo převodovou kapalinu. Udržujte použitý olej mimo dosah dětí a mimo zdroje vznícení. 8.7 Ochrana životního prostředí Odstraňte znečištěný materiál z údržby a provozní materiály předáním do příslušné sběrny. Recyklujte obalový materiál, kovy a díly z plastů Skladování a transport 9.1 Skladování Důležité: Nikdy neodkládejte zařízení k uskladnění na dobu delší než 30 dní, bez provedení následujících opatření. Uskladnění zařízení Jestliže zamýšlíte uskladnit zařízení na dobu delší než 30 dní, je nutno zařízení pro toto vhodně připravit. Jinak palivo, které zůstalo v karburátoru, se bude vypařovat a zanechá po sobě kaučukovité usazeniny. Toto může představovat problémy při spouštění zařízení, a může následně vyžadovat nákladné opravy. 1. Pomalu sejměte víčko palivové nádrže pro uvolnění případného tlaku, který se mohl v nádrži vytvořit. Pečlivě vypusťte nádrž. 2. Pro odstranění zbytků benzínu z karburátoru nastartujte motor, a ponechte jej běžet až do jeho zastavení. 3. Ponechte motor vychladnout (asi 5 minut). 4. Vyšroubujte zapalovací svíčku (8.3). 5. Do spalovací komory přidejte jednu čajovou lžičku 2taktního motorového oleje. Několikrát pomalu zatáhněte za šňůru startéru, aby se dostala vrstva oleje ke všem vnitřních komponentům. Namontujte zpět zapalovací svíčku. Poznámka: Uložte zařízení na suché místo, pokud možno co nedále od možných zdrojů zapálení, jako jsou kamna, teplovodní kotel na plynná paliva, sušička na plynná paliva apod. Zpětné uvedení zařízení do provozu 1. Vyšroubujte zapalovací svíčku (8.3). 2. Rychle zatáhněte za šňůru startéru, aby se odstranil přebytečný olej ze spalovací komory. 3. Vyčistěte zapalovací svíčku a zkontrolujte, zda je správná mezera mezi elektrodami svíčky. 4. Připravte zařízení pro provoz. 5. Naplňte nádrž příslušnou směsí paliva a oleje. Viz oddíl Palivo a olej navod.indd :27

17 9.2 Transport Pro transport vyprázdněte benzínovou nádrž postupem popsaným v oddílu Skladování. Odstraňte hrubé nečistoty na zařízení pomocí kartáče nebo ručního kartáčku. Demontujte pevnou rukojeť postupem popsaným v oddílu Odstranění a recyklace Zařízení je dodáváno v obalu, který jej chrání proti poškození při dopravě. Surové materiály v tomto obalu je možno opět použít nebo recyklovat. Vlastní zařízení a jeho příslušenství jsou vyrobeny z různých druhů materiálů, jako například z kovů a plastů. Závadné komponenty musí být odstraněny jako speciální odpad. Informujte se u vašeho prodejce nebo na místním obecním zastupitelstvu. CZ navod.indd :27

18 11. Odstraňování závad Závada Možná příčina Odstranění poruchy Zařízení nestartuje - Není dodržován správný postup při startu - Zapalovací svíčka znečištěná sazemi nebo navlhlá - Nesprávné nastavení karburátoru - Dodržovat pokyny pro spuštění - Vyčistit zapalovací svíčku nebo ji nahradit novou svíčkou - Kontaktovat autorizovaný zákaznický servis, nebo odeslat zařízení do ISC GmbH Zařízení startuje, ale nepracuje na plný výkon. Motor neběží plynule Motor nadměrně kouří - Nesprávné nastavení páčky sytiče - Znečištěný vzduchový filtr - Nesprávné nastavení karburátoru - Nesprávná mezera mezi elektrodami zapalovací svíčky - Nesprávné nastavení karburátoru - Nastavte sytič do polohy - Vyčistit vzduchový filtr - Kontaktovat autorizovaný zákaznický servis, nebo odeslat zařízení do ISC GmbH - Vyčistit zapalovací svíčku a nastavit mezeru mezi elektrodami, nebo namontovat novou zapalovací svíčku. - Kontaktovat autorizovaný zákaznický servis, nebo odeslat zařízení do ISC GmbH - Nesprávné nastavení karburátoru - Kontaktovat autorizovaný zákaznický servis, nebo odeslat zařízení do ISC GmbH navod.indd :27

19 Záruční list Vážený zákazníku, Všechny naše výrobky podléhají přísným kontrolám kvality s cílem zajistit, že je dostanete v perfektním stavu. Jestliže i přesto dojde u vašeho zařízení k nějaké závadě, prosím kontaktujte naše servisní oddělení na adrese uvedené na záručním listu. Můžete nás také kontaktovat telefonicky na uvedeném servisním čísle. Prosím vezměte na vědomí následující podmínky, při kterých je možno uplatnit záruční nároky: 1. Tyto záruční podmínky regulují doplňkové záruční služby. Vaše statutární záruční nároky nejsou touto zárukou ovlivněny. Za naši záruku vám neúčtujeme. 2. Naše záruka pokrývá pouze závady způsobené tímto zařízením, které byly průkazně způsobeny materiálovými nebo výrobními závadami, a je omezena pouze na odstranění takovýchto závad, nebo na výměnu zařízení, podle našeho rozhodnutí. Prosím povšimněte si, že naše zařízení není určeno ke komerčnímu, obchodnímu ani průmyslovému využití. Záruční kontrakt nebude vytvořen, jestliže bylo zařízení použito pro komerční, obchodní nebo průmyslové využití, nebo bylo vystaveno podobnému namáhání během záruční doby. 3. Naší zárukou není pokryto následující: - Škody na zařízení, způsobené nedodržením pokynů pro montáž, nebo z důvodu nesprávné instalace, nedodržením provozních pokynů (například připojením k chybnému typu síťového zdroje napětí nebo proudu), nebo nedodržováním předpisů pro údržbu nebo bezpečnostních předpisů, nebo vystavením zařízení abnormálním podmínkám okolního prostředí, nebo nedostatečnou péčí a údržbou - Škody na zařízení, způsobené špatným zacházením nebo nesprávným použitím (například přetěžováním zařízení, nebo použitím neschválených nástrojů nebo příslušenství), vnikáním cizích tělísek do zařízení (jako je písek, kaménky nebo prach), poškozením při transportu, použitím síly nebo poškození způsobené externími silami (například spadnutím zařízení). - Poškození na zařízení, nebo částech zařízení, způsobená normálním nebo přirozeným opotřebením, nebo normálním používáním zařízení. 4. Záruka platí po dobu 24 měsíců počínaje datem nákupu zařízení. Záruční nároky musí být uplatněny před koncem záruční doby, a do dvou týdnů po zjištění závady. Po uplynutí záruční doby nebudou přijaty žádné reklamační nároky. Původní záruční doba zůstává v platnosti i v případě provedených oprav nebo vyměněných dílů. V těchto případech nejsou provedené práce nebo namontované díly důvodem k prodloužení záruční doby, ani k poskytnutí jakékoli nové záruky z důvodu provedené práce nebo namontovaných dílů. Toto také platí v případě provedení servisu na místě. 5. Prosím oznamte závadné zařízení na následující internetové adrese pro zaregistrování vašeho záručního nároku: Jestliže bude závada pokryta naší zárukou, vaše zařízení buď okamžitě opravíme a vrátíme vám, nebo vám zašleme nové zařízení. Samozřejmě vám také rádi nabídneme zpoplatněný servis oprav jakýchkoli závad, které nejsou pokryty naší zárukou, nebo také jednotek, které také nejsou již pokryty naší zárukou. Pro využití tohoto servisu, prosím zašlete zařízení na naši servisní adresu navod.indd :27

20 Pouze pro země EU Elektrické přístroje nikdy nedávejte do domácího odpadu. Pro zajištění souladu s evropskou směrnicí č. 2002/96/ES o starých elektrických a elektronických přístrojů a její implementace do národních předpisů je zapotřebí staré elektrické přístroje oddělovat od ostatního odpadu a likvidovat je ekologicky šetrným způsobem, např. dát je do sběrny odpadů. Alternativou k vrácení starých přístrojů je recyklace: Alternativou k vrácení starých přístrojů výrobci je jejich odpovídající likvidace ze strany vlastníka. Staré přístroje lze dát do vhodné sběrny odpadů, která je následně zlikviduje v souladu s národními předpisy o recyklaci a likvidaci odpadu. Toto ustanovení neplatí pro příslušenství či pomůcky, které neobsahují elektrické komponenty dodané spolu se starým přístrojem. Jakékoliv dotisky nebo rozmnožování dokumentů a podkladů k výrobkům je možné pouze s výslovným souhlasem společnosti isc GmbH. Technické změny vyhrazeny navod.indd :27

21 ISC GmbH Eschenstraße 6 D Landau/Isar Konformitätserklärung k erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel t explains the following conformity according to EU directives and norms for the following product p déclare la conformité suivante selon la directive CE et les normes concernant l article C dichiara la seguente conformità secondo la direttiva UE e le norme per l articolo N verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product m declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo O declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo l attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel U förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln q vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset. tõendab toote vastavust EL direktiivile ja standarditele j vydává následující prohlášení o shodě podle směrnice EU a norem pro výrobek X potrjuje sledečo skladnost s smernico EU in standardi za izdelek W vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok A a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Benzin-Motorsense GH-BC 33-4 S (Einhell) P deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE. e декларира съответното съответствие съгласно Директива на ЕС и норми за артикул H paskaidro šādu atbilstību ES direktīvai un standartiem G apibūdina šį atitikimą EU reikalavimams ir prekės normoms Q declară următoarea conformitate conform directivei UE şi normelor pentru articolul z δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν B potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl f potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl 4 potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal T следующим удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС 1 проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб 5 ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли Z Ürünü ile ilgili AB direktifleri ve normları gereğince aşağıda açıklanan uygunluğu belirtir L erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel E Lýsir uppfyllingu EU-reglna og annarra staðla vöru x 87/404/EC_2009/105/EC 2005/32/EC_2009/125/EC 2006/95/EC 2006/28/EC 2004/108/EC 2004/22/EC 1999/5/EC 97/23/EC 90/396/EC_2009/142/EC 89/686/EC_96/58/EC 2011/65/EC x x x 2006/42/EC Annex IV Notified Body: Notified Body No.: Reg. No.: 2000/14/EC_2005/88/EC x Annex V Annex VI Noise: measured L WA = 104 db (A); guaranteed L WA = 107 db (A) P = 1 kw; L/Ø = cm Notified Body: 2004/26/EC Emission No.: e13*97/68sh2g3*2002/88*0414*00 Standard references: EN ISO 11806; EN ISO Landau/Isar, den Weichselgartner/General-Manager Sun/Product-Management First CE: 13 Archive-File/Record: NAPR Art.-No.: I.-No.: Documents registrar: Mayn Robert Subject to change without notice Wiesenweg 22, D Landau/Isar navod.indd :27
