LETIŠTĚ MLADÁ BOLESLAV

Transkript

1 LETIŠTĚ MLADÁ BOLESLAV VEŘEJNÉ VNITROSTÁTNÍ LETIŠTĚ Č.j Datum: Date: Schválil:... Zdeněk Ježek Předseda Aeroklubu Mladá Boleslav LR Strana 1 (celkem 20)

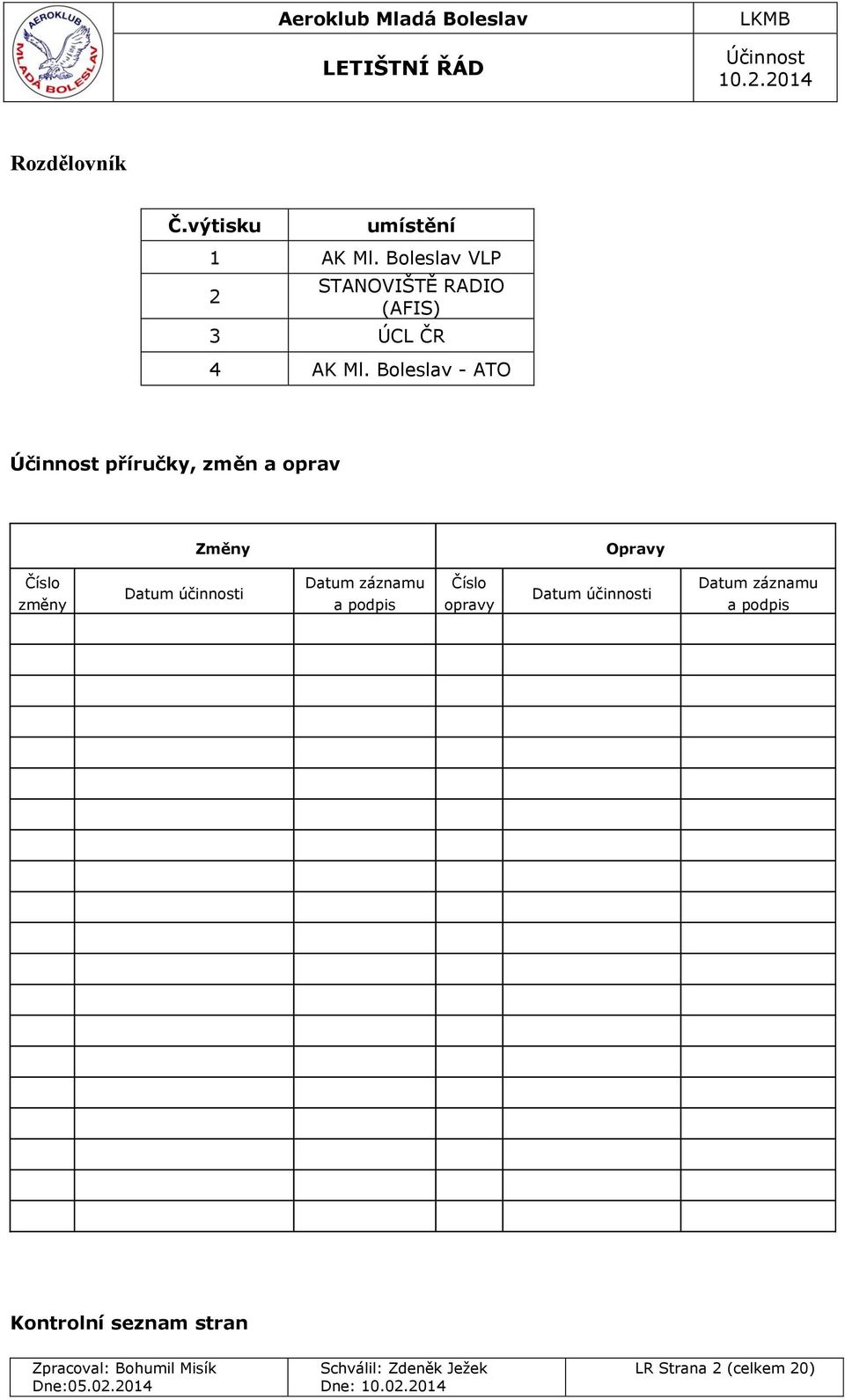

2 Rozdělovník Č.výtisku umístění 1 AK Ml. Boleslav VLP 2 STANOVIŠTĚ RADIO (AFIS) 3 ÚCL ČR 4 AK Ml. Boleslav - ATO příručky, změn a oprav Změny Opravy Číslo změny Datum účinnosti Datum záznamu a podpis Číslo opravy Datum účinnosti Datum záznamu a podpis Kontrolní seznam stran LR Strana 2 (celkem 20)

3 Strana Datum Strana Datum Strana Datum LR Strana 3 (celkem 20)

4 Obsah Rozdělovník příručky, změn a oprav Kontrolní seznam stran Obsah Použité zkratky Definice 1. ÚDAJE O LETIŠTI 2. ORGANIZACE LETECKÉHO PROVOZU 3. POŘÁDKOVÝ ŘÁD 4. ZÁVĚREČNÁ USTANOVENÍ LR Strana 4 (celkem 20)

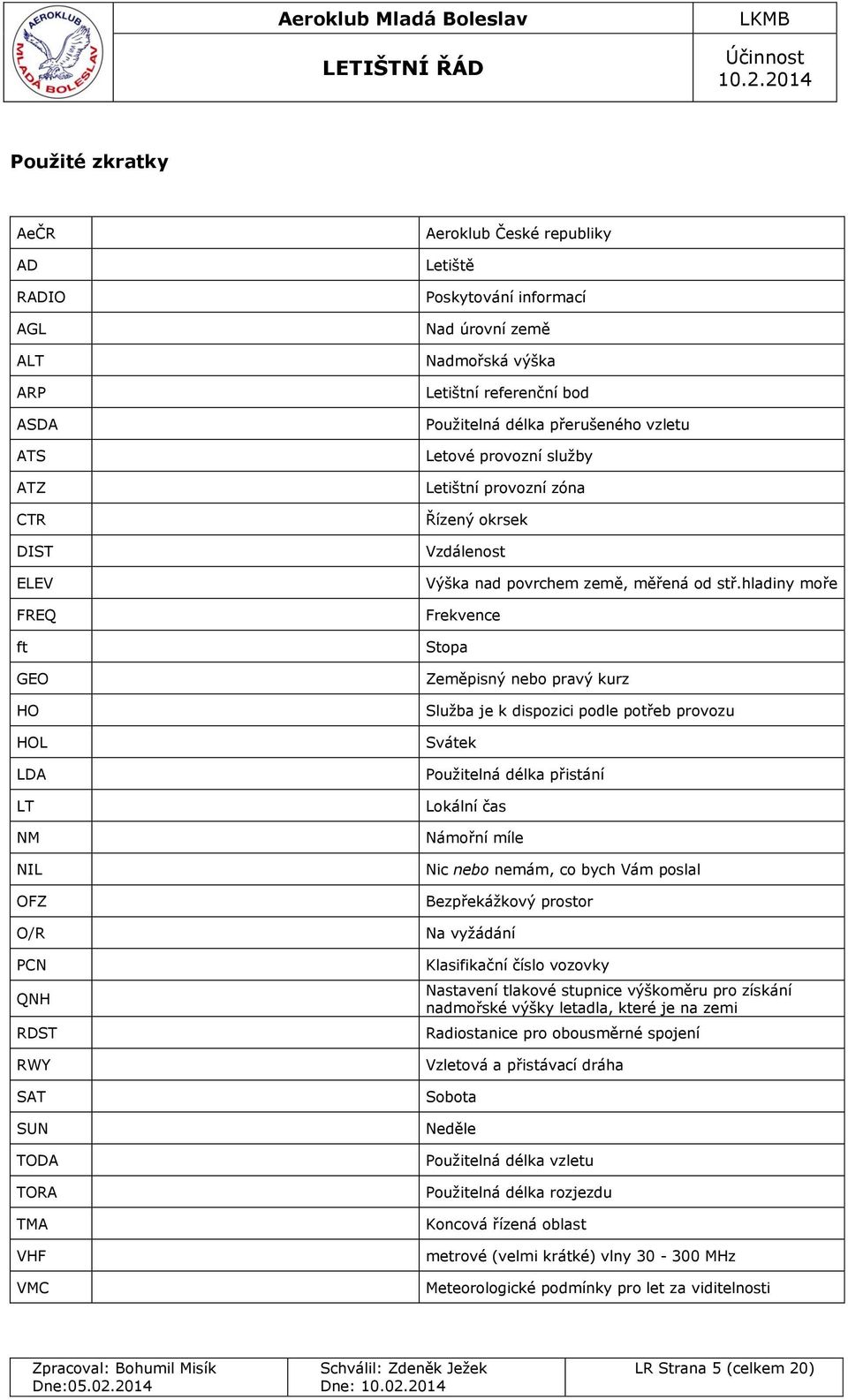

5 Použité zkratky AeČR AD RADIO AGL ALT ARP ASDA ATS ATZ CTR DIST ELEV FREQ ft GEO HO HOL LDA LT NM NIL OFZ O/R PCN QNH RDST RWY SAT SUN TODA TORA TMA VHF VMC Aeroklub České republiky Letiště Poskytování informací Nad úrovní země Nadmořská výška Letištní referenční bod Použitelná délka přerušeného vzletu Letové provozní služby Letištní provozní zóna Řízený okrsek Vzdálenost Výška nad povrchem země, měřená od stř.hladiny moře Frekvence Stopa Zeměpisný nebo pravý kurz Služba je k dispozici podle potřeb provozu Svátek Použitelná délka přistání Lokální čas Námořní míle Nic nebo nemám, co bych Vám poslal Bezpřekážkový prostor Na vyžádání Klasifikační číslo vozovky Nastavení tlakové stupnice výškoměru pro získání nadmořské výšky letadla, které je na zemi Radiostanice pro obousměrné spojení Vzletová a přistávací dráha Sobota Neděle Použitelná délka vzletu Použitelná délka rozjezdu Koncová řízená oblast metrové (velmi krátké) vlny MHz Meteorologické podmínky pro let za viditelnosti LR Strana 5 (celkem 20)

6 HLAVA 1 Údaje o letišti 1.1. Město/letiště : Mladá Boleslav / 1.2. Provozovatel/vlastnik : Aeroklub Mladá Boleslav 1.3. Charakter letiště : veřejné vnitrostátní letiště 1.4. Provozní použitelnost: VFR den - školní a výcvikové lety - sportovní a zdokonalovací lety - zkušební lety - lety pro zvláštní účely - letecké práce - letecké činnosti pro vlastní potřebu - výsadkové lety - dopravní lety 1.5 Vztažný bod letiště : 50 o 23'54" N 15 o 53'54" E. umístění: střed VPD 05/ Poloha/vzdálenost a směr: 2 km od středu města Mladá Boleslav GEO 210 o 1.7. Nadmořská výška : 233 m / 765 ft 1.8. Vztažná teplota : 24,3 o C 1.9. Provozní doba RADIO : 15.APR 15.OCT. SAT, SUN, HOL, 07:00-14:00, jinak dle vlastní činnosti, nebo na vyžádání (viz AIP AD4--1) Poštovní adresa : Aeroklub Mladá Boleslav Regnerova Mladá Boleslav Elektronická adresa : akmb@akmb.cz LR Strana 6 (celkem 20)

7 1.12. Telefonní číslo : Ubytovací možnosti : 12 lůžek, ubytování pouze po předchozím dohovoru s vedoucím letového provozu AKMB Hotel Věnec, Staroměstské náměstí 89, Mladá Boleslav 1 tel Stravovací možnosti : v leteckém klubu pouze po předchozím dohovoru na tel Veřejné stravování DIST 3km Zdravotnická služba: Záchranná služba tel Dopravní prostředky na letiště : - MHD Mladá Boleslav, zastávka Na Hejtmánce, DIST 0,5km - ČD hlavní nádraží Ml. Boleslav DIST 1km Druhy paliv : AVGAS 100LL, Natural 95, JET A Druhy olejů : TOTAL AERO D Zařízení pro plnění palivem : Podzemní nádrže o obsahu litrů. Bezobslužná čerpací stanice systémem magnetických karet odběratele vydávaných provozovatelem stanice TwinTrans s.r.o. Prodej paliv bez karty odběratele pouze po předchozí domluvě s vedoucím let. provozu nebo dispečerem RADIO Hangárovací prostor pro cizí letadla Na základě nájemní smlouvy, krátkodobě v omezeném rozsahu. Nutno předem projednat s aeroklubem Opravárenské služby : NIL Záchranné a protipožární zařízení : V souladu s předpisem L-14 Hlava 9- pro danou kategorii letiště V areálu letiště protipožární podzemní nádrž o obsahu 20 tisic litrů vody DIST 20m východně od čerpací stanice LPH. LR Strana 7 (celkem 20)

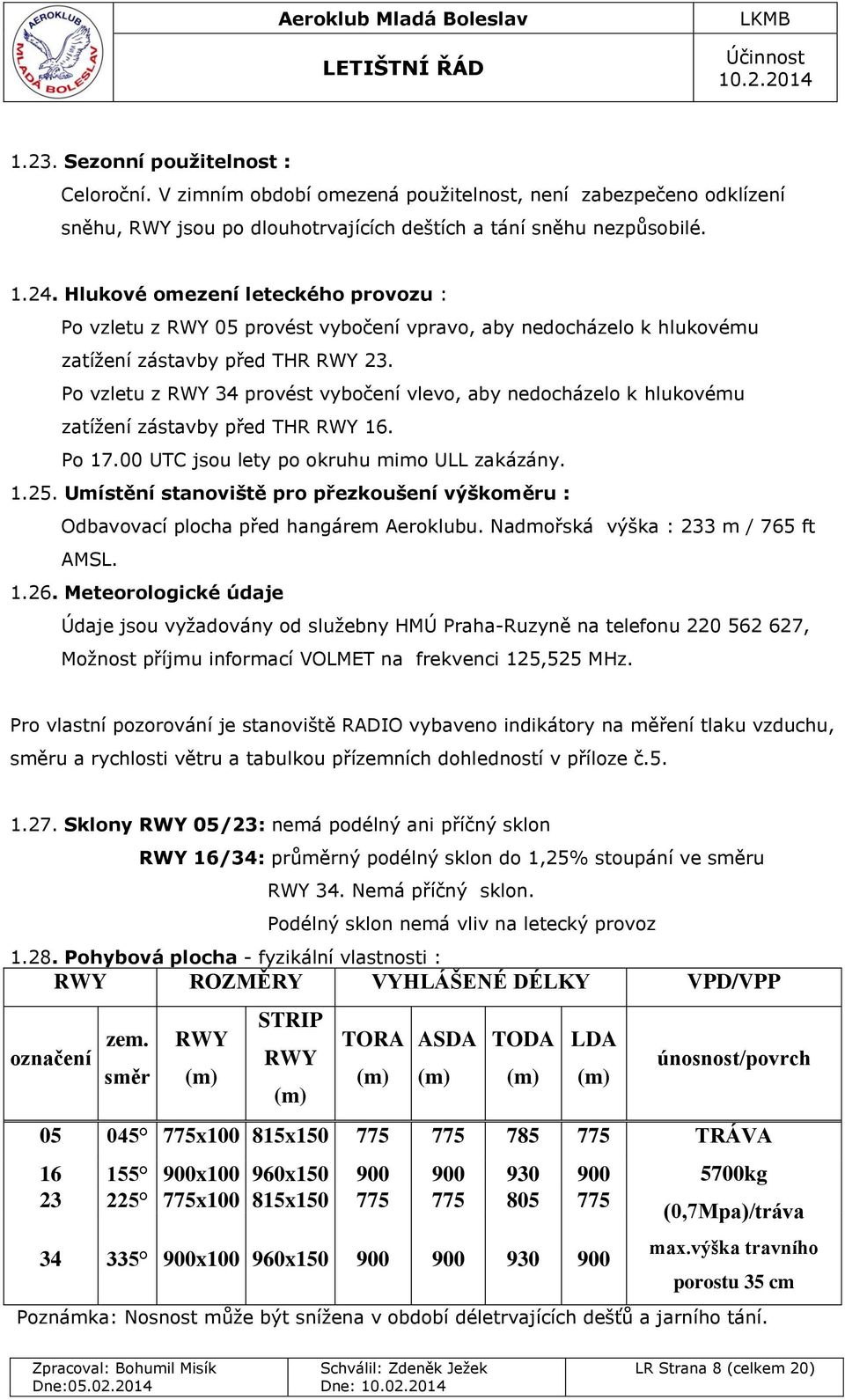

8 1.23. Sezonní použitelnost : Celoroční. V zimním období omezená použitelnost, není zabezpečeno odklízení sněhu, RWY jsou po dlouhotrvajících deštích a tání sněhu nezpůsobilé Hlukové omezení leteckého provozu : Po vzletu z RWY 05 provést vybočení vpravo, aby nedocházelo k hlukovému zatížení zástavby před THR RWY 23. Po vzletu z RWY 34 provést vybočení vlevo, aby nedocházelo k hlukovému zatížení zástavby před THR RWY 16. Po UTC jsou lety po okruhu mimo ULL zakázány Umístění stanoviště pro přezkoušení výškoměru : Odbavovací plocha před hangárem Aeroklubu. Nadmořská výška : 233 m / 765 ft AMSL Meteorologické údaje Údaje jsou vyžadovány od služebny HMÚ Praha-Ruzyně na telefonu , Možnost příjmu informací VOLMET na frekvenci 125,525 MHz. Pro vlastní pozorování je stanoviště RADIO vybaveno indikátory na měření tlaku vzduchu, směru a rychlosti větru a tabulkou přízemních dohledností v příloze č Sklony RWY 05/23: nemá podélný ani příčný sklon RWY 16/34: průměrný podélný sklon do 1,25% stoupání ve směru RWY 34. Nemá příčný sklon. Podélný sklon nemá vliv na letecký provoz Pohybová plocha - fyzikální vlastnosti : RWY ROZMĚRY VYHLÁŠENÉ DÉLKY VPD/VPP označení zem. směr RWY (m) STRIP RWY (m) TORA (m) ASDA (m) TODA (m) LDA (m) únosnost/povrch x x TRÁVA x x x x x x kg (0,7Mpa)/tráva max.výška travního porostu 35 cm Poznámka: Nosnost může být snížena v období déletrvajících dešťů a jarního tání. LR Strana 8 (celkem 20)

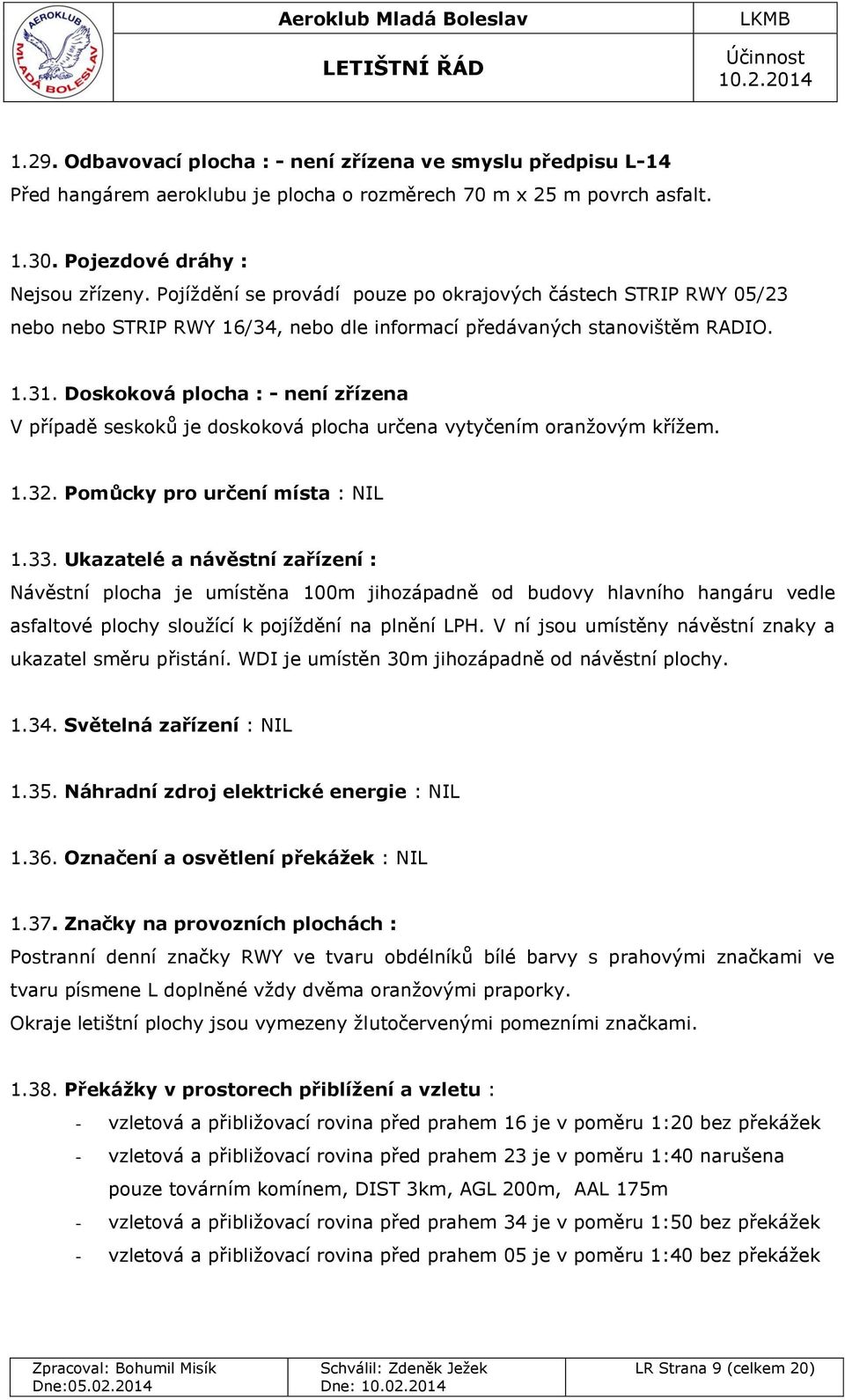

9 1.29. Odbavovací plocha : - není zřízena ve smyslu předpisu L-14 Před hangárem aeroklubu je plocha o rozměrech 70 m x 25 m povrch asfalt Pojezdové dráhy : Nejsou zřízeny. Pojíždění se provádí pouze po okrajových částech STRIP RWY 05/23 nebo nebo STRIP RWY 16/34, nebo dle informací předávaných stanovištěm RADIO Doskoková plocha : - není zřízena V případě seskoků je doskoková plocha určena vytyčením oranžovým křížem Pomůcky pro určení místa : NIL Ukazatelé a návěstní zařízení : Návěstní plocha je umístěna 100m jihozápadně od budovy hlavního hangáru vedle asfaltové plochy sloužící k pojíždění na plnění LPH. V ní jsou umístěny návěstní znaky a ukazatel směru přistání. WDI je umístěn 30m jihozápadně od návěstní plochy Světelná zařízení : NIL Náhradní zdroj elektrické energie : NIL Označení a osvětlení překážek : NIL Značky na provozních plochách : Postranní denní značky RWY ve tvaru obdélníků bílé barvy s prahovými značkami ve tvaru písmene L doplněné vždy dvěma oranžovými praporky. Okraje letištní plochy jsou vymezeny žlutočervenými pomezními značkami Překážky v prostorech přiblížení a vzletu : - vzletová a přibližovací rovina před prahem 16 je v poměru 1:20 bez překážek - vzletová a přibližovací rovina před prahem 23 je v poměru 1:40 narušena pouze továrním komínem, DIST 3km, AGL 200m, AAL 175m - vzletová a přibližovací rovina před prahem 34 je v poměru 1:50 bez překážek - vzletová a přibližovací rovina před prahem 05 je v poměru 1:40 bez překážek LR Strana 9 (celkem 20)

10 Překážky v okolí letiště jsou uvedeny v tabulce s údaji o nadmořské výšce vrcholu (ELEV) v metrech, vzdálenosti (DIST) km, směru od vztažného bodu letiště (GEO ) ve stupních a převýšení v metrech vzhledem k nadmořské výšce letiště. ELEV DIST GEO AAL Místo (m) (km) ( ) (m) U Doubku, kóta 367m 367 5, Chloumek, kóta 356m 356 2, Baba, kóta 363m 363 7, komín Škoda-auto a.s , vysílač Kněžský, kóta , Budovy na letišti : V severovýchodní části letiště se nacházejí tyto budovy a objekty : - Hangár I s přístavky - 50x50m, v němž je umístěno zázemí AKMB, kancelář VLP, místnost přípravy posádek, učebna, sociální zařízení. K budově přiléhá řídící věž s pracovištěm dispečera RADIO. - Hangár II 30x15m - ULL - Hangár III 75x15m - ULL a vrtulníky fy. Nisa Air - Letecké muzeum Metoděje Vlacha - Objekt vrátnice - Sklad olejů s podzemními nádržemi na LPH a hasičskou vodu spolu s výdejní stanicí LPH - Objekt staré věže - Hangár 15x10m - fa. Kantor Air Prostředky pro spojení s letadly Rádiové - druh vysílání VHF (A3E): - volací značka "BOLESLAV RADIO" - kmitočet 123,6 MHz - umístění pozemní RDST na stanovišti RADIO Vizuální- kužely, praporky, návěsti v návěstní ploše, WDI Radionavigační zařízení NIL LR Strana 10 (celkem 20)

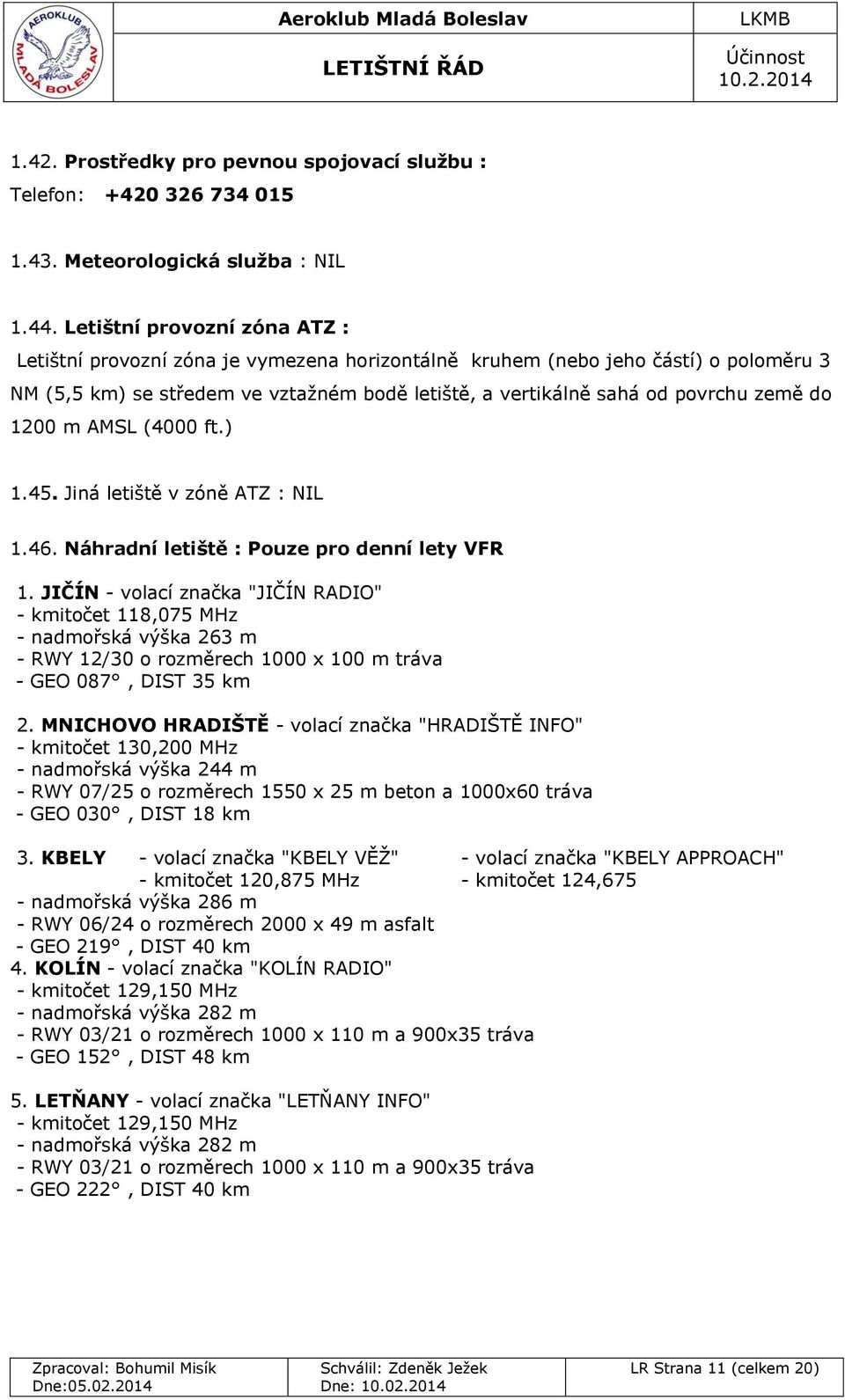

11 1.42. Prostředky pro pevnou spojovací službu : Telefon: Meteorologická služba : NIL Letištní provozní zóna ATZ : Letištní provozní zóna je vymezena horizontálně kruhem (nebo jeho částí) o poloměru 3 NM (5,5 km) se středem ve vztažném bodě letiště, a vertikálně sahá od povrchu země do 1200 m AMSL (4000 ft.) Jiná letiště v zóně ATZ : NIL Náhradní letiště : Pouze pro denní lety VFR 1. JIČÍN - volací značka "JIČÍN RADIO" - kmitočet 118,075 MHz - nadmořská výška 263 m - RWY 12/30 o rozměrech 1000 x 100 m tráva - GEO 087, DIST 35 km 2. MNICHOVO HRADIŠTĚ - volací značka "HRADIŠTĚ INFO" - kmitočet 130,200 MHz - nadmořská výška 244 m - RWY 07/25 o rozměrech 1550 x 25 m beton a 1000x60 tráva - GEO 030, DIST 18 km 3. KBELY - volací značka "KBELY VĚŽ" - volací značka "KBELY APPROACH" - kmitočet 120,875 MHz - kmitočet 124,675 - nadmořská výška 286 m - RWY 06/24 o rozměrech 2000 x 49 m asfalt - GEO 219, DIST 40 km 4. KOLÍN - volací značka "KOLÍN RADIO" - kmitočet 129,150 MHz - nadmořská výška 282 m - RWY 03/21 o rozměrech 1000 x 110 m a 900x35 tráva - GEO 152, DIST 48 km 5. LETŇANY - volací značka "LETŇANY INFO" - kmitočet 129,150 MHz - nadmořská výška 282 m - RWY 03/21 o rozměrech 1000 x 110 m a 900x35 tráva - GEO 222, DIST 40 km LR Strana 11 (celkem 20)

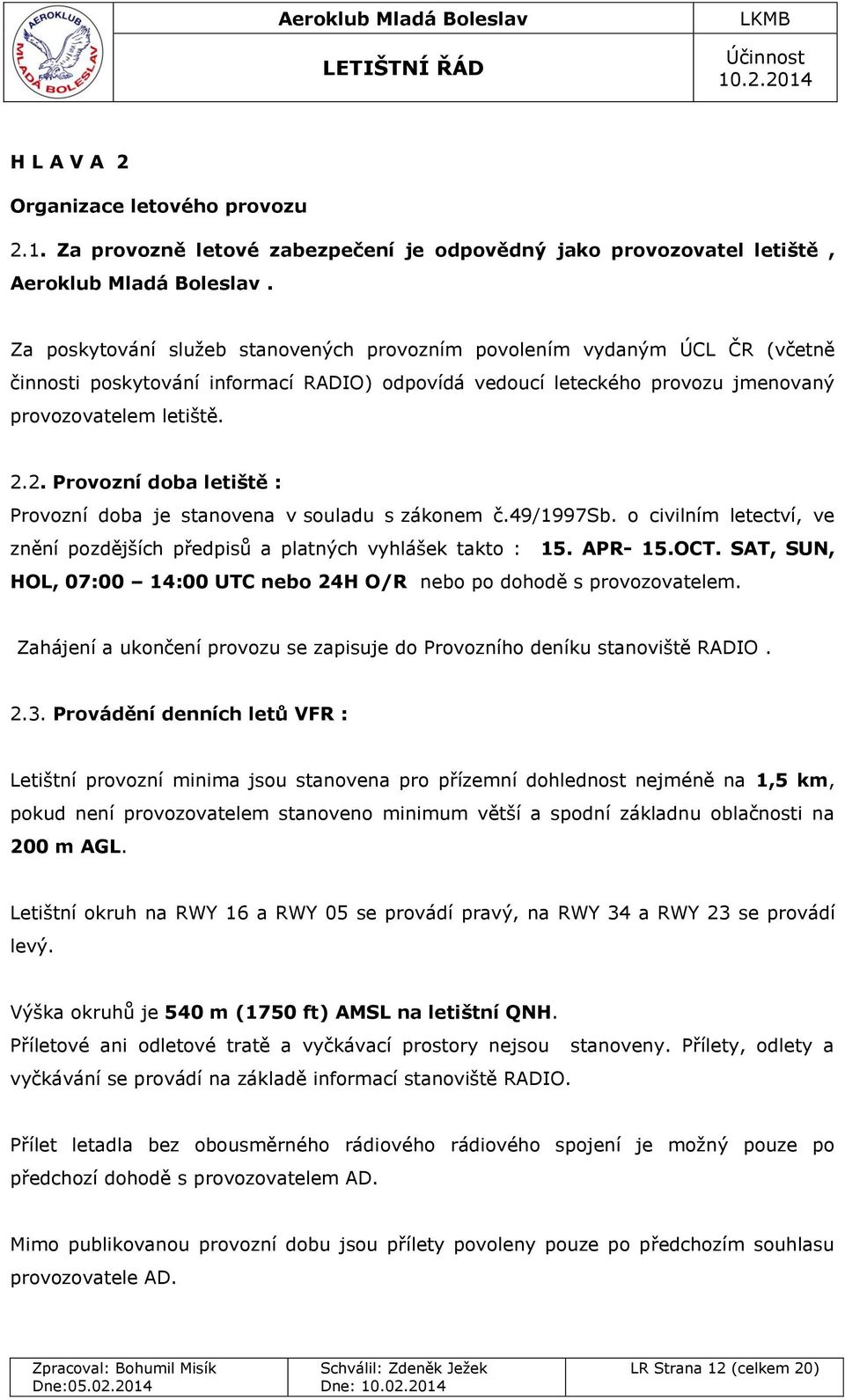

12 H L A V A 2 Organizace letového provozu 2.1. Za provozně letové zabezpečení je odpovědný jako provozovatel letiště, Aeroklub Mladá Boleslav. Za poskytování služeb stanovených provozním povolením vydaným ÚCL ČR (včetně činnosti poskytování informací RADIO) odpovídá vedoucí leteckého provozu jmenovaný provozovatelem letiště Provozní doba letiště : Provozní doba je stanovena v souladu s zákonem č.49/1997sb. o civilním letectví, ve znění pozdějších předpisů a platných vyhlášek takto : 15. APR- 15.OCT. SAT, SUN, HOL, 07:00 14:00 UTC nebo 24H O/R nebo po dohodě s provozovatelem. Zahájení a ukončení provozu se zapisuje do Provozního deníku stanoviště RADIO Provádění denních letů VFR : Letištní provozní minima jsou stanovena pro přízemní dohlednost nejméně na 1,5 km, pokud není provozovatelem stanoveno minimum větší a spodní základnu oblačnosti na 200 m AGL. Letištní okruh na RWY 16 a RWY 05 se provádí pravý, na RWY 34 a RWY 23 se provádí levý. Výška okruhů je 540 m (1750 ft) AMSL na letištní QNH. Příletové ani odletové tratě a vyčkávací prostory nejsou stanoveny. Přílety, odlety a vyčkávání se provádí na základě informací stanoviště RADIO. Přílet letadla bez obousměrného rádiového rádiového spojení je možný pouze po předchozí dohodě s provozovatelem AD. Mimo publikovanou provozní dobu jsou přílety povoleny pouze po předchozím souhlasu provozovatele AD. LR Strana 12 (celkem 20)

13 2.4. Provádění nočních letů : NIL 2.5. Mimořádné události : V případě mimořádné události nebo jejího předpokladu postupuje pracovník RADIO podle předpisu L 13 a části VII. Směrnice pro výkon činnosti na stanovišti RADIO letiště Mladá Boleslav Zvláštní ustanovení : Piloti jiných uživatelů, kteří používají letiště Mladá Boleslav musí být s tímto letištním řádem prokazatelně seznámeni,jsou povinni řídit se jím a informacemi předávanými stanovištěm RADIO ve všech otázkách leteckého provozu na letišti a v jeho zóně ATZ. HLAVA 3 Pořádkový řád 3.1. Vstup na letiště : Vstup osob do prostor letiště Mladá Boleslav je řešen Bezpečnostním programem letiště Mladá Boleslav. Vedoucí letového provozu Aeroklubu zodpovídá za vyznačení vymezeného prostoru a povolených zón pro veřejnost. Mimo vymezené prostory se mohou pohybovat osoby pouze v souladu s Bezpečnostním programem provozovatele AD. Vjezd služebních vozidel a vozidel členů Aeroklubu je povolen pouze do vymezených prostor letiště. Soukromá vozidla ostatních návštěvníků letiště musí být zaparkována na vyhrazeném parkovišti letiště Střežení objektů a majetku na letišti je zajištěno elektronickým zabezpečením. Ostraha je organizována Aeroklubem podle vypracované Bezpečnostní směrnice Uskladnění LPH: Letecké pohonné hmoty jsou uskladněny v podzemní nádrži. Ostatní pohonné hmoty a mazadla jsou uskladněny v odděleném skladu v souladu s požárními předpisy. H L A V A 4 Závěrečná ustanovení 4.1. Tento letištní řád je závazným dokumentem pro veškerou leteckou a výsadkovou činnost prováděnou na letišti Mladá Boleslav. LR Strana 13 (celkem 20)

14 4.2. S tímto Letištním řádem musí být prokazatelně seznámeni všichni členové Aeroklubu a pracovníci ostatních uživatelů působících na letišti Mladá Boleslav. Při provádění seskoků padákem s ním musí být seznámeni parašutisté v nezbytném rozsahu Jeden výtisk tohoto letištního řádu je součástí vybavení stanoviště RADIO a při výkonu činnosti jej musí mít trvale k dispozici pracovník RADIO Za aktuálnost letištního řádu odpovídá provozovatel letiště Mladá Boleslav. Rovněž zodpovídá za návrhy případných změn a zpracování potřebných doplňků. Všichni držitelé tohoto letištního řádu obdrží od provozovatele letiště schválené změny. Přílohy Příloha č.1 : Mapa zóny ATZ letiště s vyznačením tvaru a velikosti okruhů. Příloha č.2 : Mapa letiště s vyznačením VPD a provozních objektů. Příloha č.3 : Mapa letiště se zakreslením vytyčení a pojíždění letadel. Příloha č.4 : Mapa letiště se zakreslením pohybu výsadkového letadla a parašutistů. Příloha č.5 : Schéma podélných a největších sklonů RWY v podélném řezu Příloha č.6 : Schéma přízemních dohledností letiště Mladá Boleslav Příloha č.7 : Směrnice pro výkon služby na stanovišti RADIO na letišti Mladá Boleslav Příloha č.8 : Pohotovostní plán letiště Mladá Boleslav LR Strana 14 (celkem 20)

15 Příloha č.1 : Mapa zóny ATZ letiště s vyznačením tvaru a velikosti okruhů. LR Strana 15 (celkem 20)

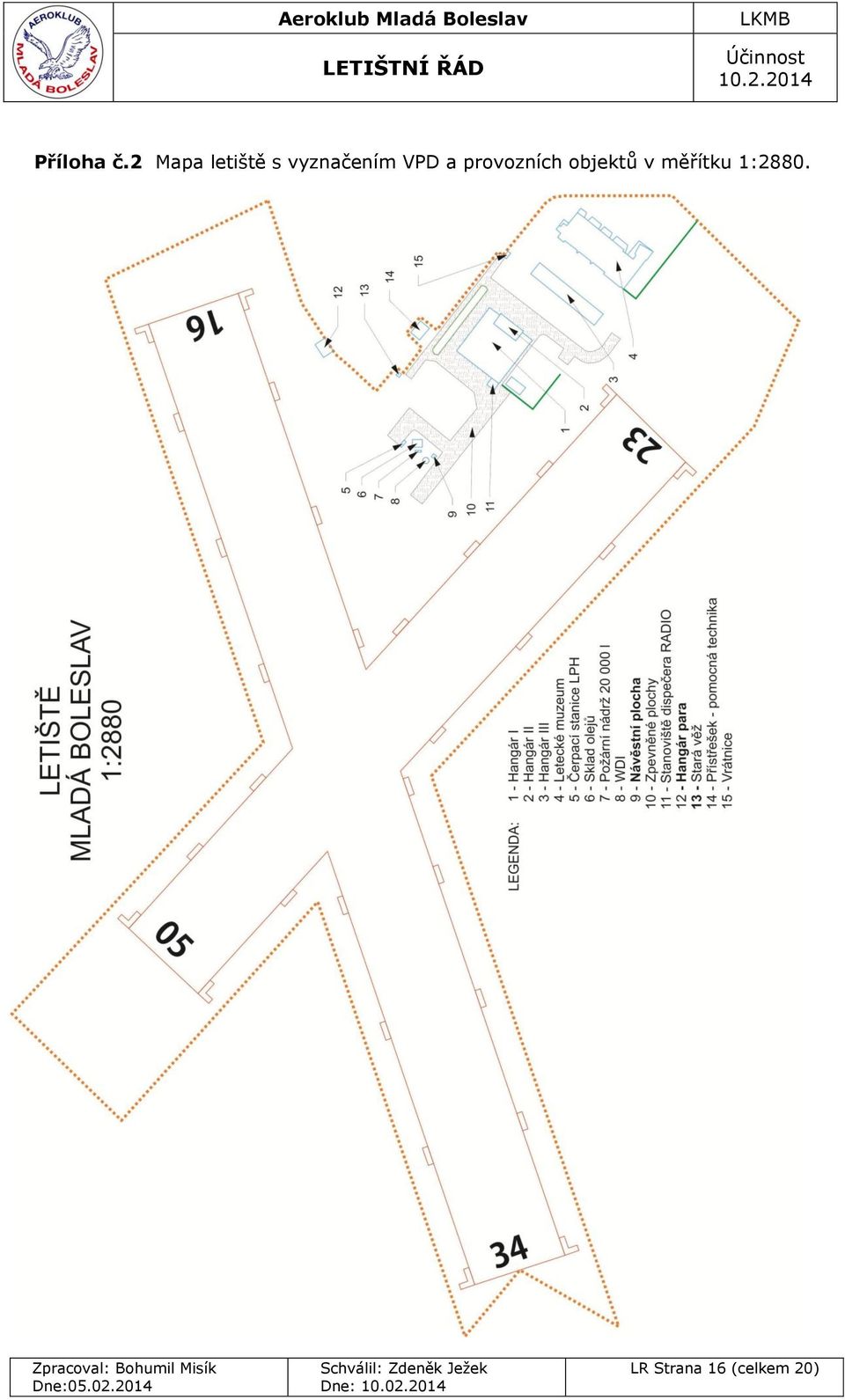

16 Příloha č.2 Mapa letiště s vyznačením VPD a provozních objektů v měřítku 1:2880. LR Strana 16 (celkem 20)

17 Příloha č.3 : Mapa letiště se zakreslením vytyčení a pojíždění letadel v měřítku 1:2880. LR Strana 17 (celkem 20)

18 Příloha č.4 : Mapa letiště se zakreslením pohybu výsadkového letadla a parašutistů v měřítku 1:2880. LR Strana 18 (celkem 20)

19 Příloha č.5 Schéma podélných a největších sklonů RWY v podélném řezu LR Strana 19 (celkem 20)

20 Příloha č.6 Schéma přízemních dohledností letiště Mladá Boleslav Poř. č. O b j e k t GEO [ ] DIST [km] Chlum kóta 366 věž zámku Stránov komín cihelny Řepov les Strašnov vodojem Strašnov kóta 360 vrch Baba cukrovar Vlkava hrad Bezděz ,1 4,25 4,3 4,9 6,5 7,4 14,4 19,9 LR Strana 20 (celkem 20)
