Elektrické pohony. pro ventily VVP459.., VXP459.., VMP459.., VXG48.., VXI48.., VVG549..

Transkript

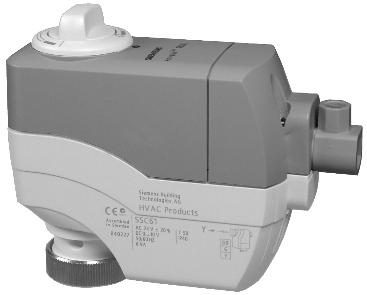

1 OEM Elektrické pohony pro ventily VVP459.., VXP459.., VMP459.., VXG48.., VXI48.., VVG549.. SSC319 SSC819 SSC319 napájecí napětí AC 230 V 3-polohový řídicí signál SSC819 napájecí napětí AC 24 V 3- polohový řídicí signál napájecí napětí AC/DC 24 V řídicí signál DC 0 10 V Ovládací síla 300 Automatické přizpůsobení zdvihu ventilu Přímá montáž převlečnou maticí, není třeba žádné nářadí Připojení kabelu pomocí šroubové svorkovnice Ruční ovládání s indikací polohy a směru změny zdvihu Možnost paralelního připojení několika pohonů Použití Pro ovládání 2-cestných a 3-cestných ventilů Siemens se jmenovitým zdvihem 5,5 mm pro regulaci horké a studené vody ve vytápěcích, větracích a klimatizačních systémech. CA1Q4895cz Building Technologies

2 Přehled typů Standardní verze Typ apájecí napětí Doba přeběhu při 50 Hz Řídicí signál SSC319 AC 230 V 150 s 3-polohový SSC819 AC 24 V AC / DC 24 V 30 s DC V Objednávání Dodávka Příklad: Při objednávání uveďte počet kusů, název produktu a typové označení. 10 pohonů SSC819 Pohony jsou dodávány v balení po 10ks. Minimální objednatelné množství je 10 ks. Pohony, ventily a příslušenství jsou baleny samostatně. Kombinace přístrojů Typ Typ ventilu k vs [m 3 /h] VVP459.. VXP cestné ventily 3-cestné ventily 0, VMP cestné ventily s T-obtokem 0, Tlaková třída P P 16 Katalogový list Q4845 VXG cestné ventily 6,3 20 Q4467 VXI cestné ventily 4 16 Q4849 VVG549 2-cestné ventily 0, P 25 Q4380 Funkce / konstrukce Při řízení pohonu 3-polohovým řídícím signálem nebo řídícím signálem DC 0 10 V je generován zdvih vřetene pohonu, který je převeden na vřeteno ventilu. 3-polohový řídicí signál SSC319 / SSC819 Řídicí signál DC V Autokalibrace Rekalibrace apětí na 1: Vřeteno pohonu se vysouvá ventil otvírá apětí na 2: Vřeteno pohonu se zasouvá ventil zavírá 1 nebo 2 bez napětí: Vřeteno pohonu (ventilu) zůstává v odpovídající poloze Ventil otvírá / zavírá v závislosti na velikosti řídicího signálu na svorce. Při DC 0 V je ventil plně zavřen (směr A AB). V případě výpadku napájení zůstává vřeteno pohonu v odpovídající poloze. Po prvním připojení napájecího napětí AC / DC 24 V provádějí tyto pohony samokalibraci zdvihu nezávisle na řídícím signálu. Během tohoto režimu pohon přestavuje ventil do obou koncových poloh a zaznamená zjištěné hodnoty trvale v elektronické formě. Pohon nereaguje na řídící signál, dokud není kalibrační režim ukončen. Řídicí signál je aktivní pouze po dokončení kalibračního režimu. Kalibrace trvá asi 60 s. Pokud je zkalibrovaný pohon použit s jiným ventilem (např. náhradní ventil), tak je nutné znovu provést kalibraci pohonu. 1. Odšroubujte šrouby 2. Odstraňte kryt 3. Zkratujte 2 kontakty zdířky po dobu 1 sekundy. Kalibrace může být správně provedena pouze pokud je pohon připojen k ventilu (viz kap. «Kombinace přístrojů», strana 2). 2/8

3 Vlastnosti a výhody Plastový kryt Indikace polohy Převodový mechanismus nevyžadující údržbu je odolný proti zablokování Ruční ovládání pomocí rotačního knoflíku Snížený příkon v ustálených polohách Odpojení záběru momentovou spojkou při přetížení a v koncových polohách zdvihu Poznámky Projektování Montáž Upozornění Pohony musí být elektricky připojeny ve shodě s místními předpisy (viz kap. «Schémata zapojení», strana 6). Předpisy a normy zajišťující bezpečnost lidí a majetku musí být vždy dodržovány! Dovolené teploty musí být dodržovány (viz kap.«technické údaje», strana 5). Montážní návod je přiložen v každém balení. Pohon se montuje na ventil pomocí převlečné matice; není nutné žádné nářadí ani nastavování. Pohon by měl být namontován s nastavením do výchozí polohy 0 (viz také kapitola «Ruční ovládání», strana 4). Montážní polohy Z01 Uvedení do provozu Při uvádění systému do provozu zkontrolujte elektrické zapojení a funkce pohonu. Upozornění Před vyzkoušením funkčnosti pohonu SSC... vždy zajistěte jeho připojení k ventilu (viz kap. «Kombinace přístrojů», strana 2). Kalibrace pohonu bez připojeného ventilu způsobí zablokování pohonu v poloze 1. Pro rekalibraci namontujte pohon na ventil, odpojte napájecí napětí a ručně přestavte zdvih z polohy 1 do polohy 0 (viz kap. «Rekalibrace», strana 2). Provoz Poznámka Ručním ovládacím knoflíkem lze přestavit pohon do jakékoli polohy mezi 0 a 1. Řídící signál z regulátoru má prioritu před polohou nastavenou ručně. K zachování polohy nastavené ručně odpojte připojovací kabel nebo vypněte napájecí napětí a řídicí signál. 3/8

4 0 Ruční ovládání A B A B Z04 (, 1) A B (, 2) 4895Z Z06 Poznámka k SSC61.. Údržba Oprava Likvidace Ukazatel polohy na značce 1: Ventil OTEVŘE Ukazatel polohy na značce 0: Ventil ZAVŘE Jakmile je řídicí signál > 9,7 V nebo < 0,3 V, tak po ručním přestavení otočným knoflíkem se řídicí signál a zdvih synchronizují. Při provádění údržby na pohonu: Vypněte napájecí napětí Pokud je to nezbytné, odpojte kabel ze svorkovnice Opětovné uvedení pohonu do provozu proveďte až po jeho namontování na ventil! Pohony SSC... nelze opravovat. V případě závady je nutno vyměnit celý servopohon. Přístroj nesmí být likvidován spolu s domovním odpadem. Toto se týká především desky plošných spojů. Legislativa může vyžadovat speciální zacházení s určitými komponenty nebo může brát ohled na ekologii. Místní předpisy musí být dodržovány. Záruka Technické údaje, které se týkají specifických aplikací, platí pouze ve spojení ventilů Siemens uvedených v tomto katalogovém listě v kap. «Kombinace přístrojů», strana 2. Použití pohonů SSC s ventily jiných výrobců ruší záruku poskytovanou společností Siemens. 4/8

5 Technické údaje apájení Jmenovité napájecí napětí Tolerance napětí Jmenovitá frekvence SSC319 SSC819 AC 230 V ± 15 % AC 24 V ± 20 % 50 / 60 Hz AC 24 V nebo DC 24 V ± 20 % Maximální příkon 6 VA 0,8 VA 2 VA Pojistka přívodního kabelu 2 A, rychlá Ovládání Řídicí signál 3-polohový DC V Provozní údaje Vstupní impedance pro DC V Přesnost nastavení pro DC V Paralelní provoz max. 10 (počet pohonů) 1) Doba přeběhu pro zdvih 5,5 mm při 50 Hz Jmenovitý zdvih Jmenovitá ovládací síla > 100 kohm < 2 % jmenovitého zdvihu 150 s 30 s 5,5 mm 300 Dovolená teplota média v připojeném ventilu C Elektrické připojení Připojovací svorkovnice, vyjmutelná šroubové svorky pro vodič max. 3 mm 2 Standardy Barva připojovací svorkovnice zelená šedá červená Kabelové úchytky pro vodiče s průměrem mm Splňuje podmínky pro značení CE: Směrnice pro EMC 89/336/EEC Odolnost proti rušení E Průmysl 2) Vyzařované rušení E Rezidence Směrnice pro nízké napětí 73/23/EEC Elektrická bezpečnost E Přepěťová ochrana podle E II III Stupeň znečištění E 60730, Třída 2 Stupeň krytí Svislá až horizontální montáž IP40 podle E Schválení UL UL 873 Schválení cul C22.2 č Kompatibilita k životnímu prostředí ISO (životní prostředí) ISO 9001 S (jakost) (produkty kompatibilní k životnímu prostředí) RL 2002/95/EG (RoHS) Rozměry / hmotnost Rozměry viz kapitola «Rozměry», strana 7 Barvy krytu Závit připojovací matice k ventilu převlečná matice G¾ Hmotnost 0,26 kg 0,25 kg Spodní část, ruční ovládací knoflík Horní část RAL 7035, světle šedá RAL 5014, tmavě modrá 1) 2) Za předpokladu, že výstupní výkon regulátoru je dostačující Transformátor 160 VA (např. Siemens 4AM3842-4T00-0EA0) pro pohony AC 24 V Všeobecné podmínky okolního prostředí Provoz E Doprava E Skladování E Podmínky prostředí třída 3K3 třída 2K3 třída 1K3 Teplota C C C Vlhkost % r.v. < 95 % r.v % r.v. 5/8

6 Připojovací svorkovnice SSC Z06 Řídicí signál ZAVÍRÁ (AC 230 V) Řídicí signál OTVÍRÁ (AC 230 V) ulový vodič SSC G 4864Z15 Řídicí signál ZAVÍRÁ (AC 24 V) Řídicí signál OTVÍRÁ (AC 24 V) Systémový potenciál AC 24 V G G0 4895Z21 Řídicí signál DC V Systémový potenciál AC 24 V (+ s DC 24 V) Systémová nula (- s DC 24 V) Schémata zapojení SSC319 L AC 230 V () 2AF (L) Q1 Q2 (1) (2) A01 Regulátor Pohon L Systémový potenciál AC 230 V Systémová nula 1, 2 Řídicí signál OTVÍRÁ, ZAVÍRÁ Q1, Q2 Kontakty regulátoru SSC819 SP AC 24 V 2AF (G) Q1 (G0) (1) 1 2 Q2 (2) 4864A02 Regulátor Pohon SP, G Systémový potenciál AC 24 V S, G0 Systémová nula 1, 2 Řídicí signál OTVÍRÁ, ZAVÍRÁ Q1, Q2 Kontakty regulátoru G S SP (+) AC 24 V (DC 24 V) 4864A03 2AF Regulátor Pohon (G) SP G Systém. potenciál AC / DC 24 V S, G0 Systémová nula () (G0) Řídicí signál G G0 S (-) 6/8

7 Rozměry Všechny rozměry v mm Z08 G¾ Revizní čísla Typ Platné od revizního č. Typ Platné od revizního č. SSC319 J J SSC819 J - - 7/8

8 8/ Siemens s.r.o. Změny vyhrazeny
