2-cestné a 3-cestné ventily v PN16 pro koncová zařízení

Transkript

1 cestné ventily VVP47..(S) 3-cestné ventily VXP47.. cvatix 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení 3-cestné ventily s obtokem VMP47..(S) VVP47..(S) VXP47.. VMP47..(S) ronzové tělo ventilu CC491K (Rg5) max. 4% Pb DN 10, DN 15 a DN 20 k vs 0,25 až 4 m 3 /h Lineární charakteristika Vnější připojovací závit.. s plochým těsněním podle ISO Ventily V..P47..S : Vnější závitové připojení s užitím pro svěrné šroubení Conex pro měděné potrubí Knoflík ručního ovládání Lze použít s elektrickými pohony SSP.. / SFP.. nebo s termickými pohony STP..3.. Použití Ve větracích a klimatizačních zařízeních pro regulaci teplé a studené vody v uzavřených okruzích, např. pro indukční jednotky, fan-coilové jednotky, malé ohřívače a chladiče. Používají se ve: - 2-trubkových systémech s 1 výměníkem tepla pro topení a chlazení - 4-trubkových systémech s 2 oddělenými výměníky tepla pro topení a chlazení Ve vytápěcích zařízeních pro regulaci topných zón v uzavřených okruzích, např. - v samostatných topných zařízeních v budovách - v bytech a v jednotlivých místnostech 3-cestné ventily VXP47... ovládané pohony SFP jsou zvláště vhodné pro aplikace zap / vyp s požadavkem na malou netěsnost C1N4847cz uilding Technologies HVC Products

2 Přehled typů VVP47.. 1) VVP47..S 2) VXP47.. 1) VMP47.. 1) VMP47..S 2) DN k vs 3) k vs 2-cestné 2-cestné 3-cestné 3-cestné s obtokem 3-cestné s obtokem [m 3 /h] [m 3 /h] VVP VXP VMP ,25 0,18 VVP VXP VMP ,40 0,28 VVP VVP S VXP VMP VMP S 15 0,63 0,44 VVP VVP S VXP VMP VMP S 1,00 0,70 VVP VVP S VXP VMP VMP S 1,60 1,12 VVP VVP S VXP VMP VMP S 2,50 1,75 VVP VXP ,00 2,80 1) 2) 3) k vs Vnější závitové připojení s plochým těsněním Vnější závitové připojení s užitím pro svěrné šroubení Conex Platí pro 3-cestné ventily = jmen. průtok vody (5 30 C) plně otevřeným ventilem (H 100) při tlakov. spádu 100 kpa (1 bar) Příslušenství Název produktu Skladové Popis L..2 L..2 Sada 2 závitových šroubení pro 2-cestné ventily nebo 3-cestné ventily s obtokem skládající se ze 2 převlečných maticí, 2 vsuvek a 2 plochých těsnění L..2 S55846-Z1.. L..2 jsou mosazná šroubení pro média do teploty 100 C. L..3 L..3 Sada 3 závitových šroubení pro 3-cestné ventily skládající se z 3 převlečných maticí, 3 vsuvek a 3 plochých těsnění. L..3 S55846-Z1.. L..3 mosazná šroubení pro média do teploty 100 C. Objednávání Při objednávání uveďte typ ventilu a požadované závitové šroubení L.. Šroubení L.. a pohony SSP.., SFP.. a STP musí být objednány jako samostatné položky. Příklad: Produktové Skladové Popis Množství VXP VXP cestný ventil v PN16 pro koncové zařízení 4 L133 L133 Závitové šroubení 4 Dodávka Pro 3-cestné ventily VMP47.. s obtokem objednávejte 2 sady závitových šroubení L..2 nebo L..2 Ventily, pohony a šroubení jsou baleny a dodávány jako samostatné položky. Kombinace přístrojů Ventily Elektromotorické pohony Elektrotermické pohony SSP.. SFP.. STP..3.. Dp max Dp s Dp max Dp s Dp max Dp s [kpa] [kpa] [kpa] [kpa] [kpa] [kpa] VVP VVP (S) VVP (S) VVP (S) VVP VXP VXP VXP VXP VXP VMP VMP (S) 250 VMP (S) VMP (S) Katalogový list N4864 N4865 N4884 Dp max = max. dovolená tlaková diference na regulační části ventilu s pohonem pro celý rozsah zdvihu Dp s = maximální dovolená tlaková diference (zavírací tlak), při které ventil s pohonem bezpečně zavírá proti tlaku 2/10 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products

3 Přehled pohonů Pohon Typ pohonu Napájecí napětí Řídicí signál Doba přestavení SSP31 C 230 V 150 s SSP81 3-polohový C 24 V SSP s Elektromotorický SSP61 C / DC 24 V DC V 34 s SFP21/18 SFP71/18 STP23 STP73 STP73PR/00 3) Elektrotermický Ovládací síla 160 N C 230 V C 24 V 2-polohový 10 s 135 N C 230 V 2-polohový 210 s C / DC 24 V 2-polohový 2-polohový / PDM 1) 270 s STP63 C 24 V DC 0 10 V 270 s 2) 100 N 1) 2) 3) PDM = Pulzní Šířková Modulace Detaily viz katalogový list N4884 Varianta pro PDM a paralelní provoz Návrh k vs ( ) Příklad: 2 1 V & 100 = l/s 2 Dp v100 = 9 kpa 3 Požadovaná hodnota k vs = 1,0 m 3 /h Charakteristika ventilu Dp v100 = tlaková diference na regulační části plně otevřeného ventilu při průtoku V & 100 &V 100 = průtok plně otevřeným ventilem (H 100) Dp max = max. dovolená tlak. diference ne regulační části ventilu s pohonem pro celý rozsah zdvihu 100 kpa = 1 bar» 10 mvs 1 m 3 /h = 0,278 l/s vody při 20 C 1 Průtok k v /k vs 0,8 0,6 0,4 0, ,2 0,4 0,6 0,8 1 U ventilů VXP47../VMP47..(S) dosahují hodnoty k vs v obtoku jen 70% hodnoty k vs ve směru. Takto je kompenzována tlak. ztráta výměníku tepla nebo radiátoru pro udržení konstantní hodnoty průtoku & V 100. Zdvih H/H 100 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products /10

4 Konstrukce Kombinovaný omezovač průtoku ve tvaru disk / kuželka V přímém směru à je sedlo zapuštěno do těla ventilu V obtoku à je sedlo obrobeno Nepřetržité mazání těsnících kroužků Kompaktní konstrukce ventilu se zpětnou kónickou pružinou Projektování Viz také kapitoly "Montáž", strana 4 a "Uvedení do provozu", strana Chyba! Záložka není definována.. 2-cestné ventily montujte do zpátečky, kde jsou těsnění vystavena nižším teplotám. Doporučení: Před ventil vždy montujte filtr, čímž se prodlouží spolehlivost ventilu. Konstrukce ventilu Typ ventilu Průtok ventilem v režimu řízení Vřeteno ventilu Vstup Vstup Výstup Zasunuto Vysunuto 2-cestné ventily VVP47..(S) 4847Z01 proměnlivý proměnlivý otvírá zavírá 3-cestné ventily VXP Z02 proměnlivý proměnlivý konstantní otvírá zavírá zavírá otvírá 3-cestné ventily s obtokem VMP47.. (S) 4847Z03 proměnlivý proměnlivý konstantní otvírá zavírá zavírá otvírá Upozornění Směr průtoku MUSÍ souhlasit s vyznačeným směrem šipky na těle ventilu, tzn. pouze z a. 3-cestné ventily VXP47... a VMP47..(S) mohou být použity pouze ve směšovacích aplikacích. Montáž Montážní polohy 90 SSP.., SFP.. 90 STP / Z Z12 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products

5 Určený směr průtoku musí být vždy dodržen, viz také kapitola "Projektování", strana Chyba! Záložka není definována.. Ventily jsou dodávány v jednotlivém balení; Montážní návody jsou přiloženy v balení. Ventil a pohon lze jednoduše smontovat přímo na místě. Nejsou potřebné žádné speciální nástroje, ani není nutné provádět kalibraci. Opěrný kroužek L50 Opěrný kroužek L50 1) musí být nasazen na ventil před montáží pohonu SFP.. Pouze kombinace ventilu V..P47.. a pohonu SFP.. vyžaduje použití opěrného kroužku L50. 1) Součástí dodávky pohonu SFP.. 3 k VS = 1.6m /h L Z05 Datum/Date JJMM/YYMM Uvedení do provozu Ventil může být uveden do provozu pouze s řádně namontovaným pohonem nebo knoflíkem pro ruční ovládání. Ruční ovládání V přímém směru je možné ventil otevřít buď pohonem nebo ručním ovládacím knoflíkem. U trojcestných ventilů je takto obtok škrcen nebo uzavřen. Údržba Ventily V..P47..(S) nevyžadují žádnou údržbu. Upozornění Před provedením servisní činnosti na ventilu a/nebo pohonu: Vypněte čerpadlo a odpojte napájecí napětí Uzavřete hlavní uzavírací ventily Odtlakujte potrubní systém a nechte ho vychladnout Pokud je to nutné, odpojte kabely elektrického připojení ze svorkovnice. Opětovné uvedení ventilu do provozu proveďte až po řádném namontování pohonu nebo knoflíku ručního ovládání na ventil. Ucpávka vřetene Likvidace Ucpávku vřetene nelze vyměnit. V případě vzniku netěsnosti musí být vyměněn celý ventil. Ventil musí být před likvidací rozmontován a roztříděn podle jednotlivých součástí. Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii. Místní předpisy musí být dodržovány. Záruka Uvedené technické údaje jsou platné pouze při použití ventilů s pohony Siemens uvedenými v tomto katalogovém listě v kapitole "Kombinace přístrojů", strana 2. Záruka se nevztahuje na škody vzniklé při použití ventilů s pohony jiných výrobců. uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products /10

6 Technické údaje Provozní údaje Tlaková třída PN PN 16 podle EN 1333 Dovolený provozní tlak Charakteristika ventilu Přímý směr Obtok Netěsnost Přímý směr Obtok Dovolená média 1600 kpa (16 bar) lineární lineární podle DIN EN ,05 % z hodnoty k vs 0 0,05 % z hodnoty k vs studená voda, teplá voda a voda s nemrznoucími příměsemi; doporučení: kvalita vody podle VDI 2035, ČSN EN Teplota média C nebo krátkodobě 120 C 1) Regulační poměr S v > 50 podle VDI 2173 Jmenovitý zdvih 2,5 mm Normy a standardy Směrnice pro tlaková zařízení PED 97/23/EC Příslušenství pro tlaková zařízení podle článku 1, část Kapalná skupina 2 bez značení CE podle článku 3, část 3 Kompatibilita k životnímu prostředí ISO (Životní prostředí) ISO 9001 (Jakost) SN (Produkty kompatib. k životnímu prostředí) RL 2002/95/E (RoHS) Použité materiály Tělo ventilu bronz CC491K (Rg5) max. 4% Pb Vřeteno Kuželka, sedlový kroužek, ucpávka Těsnění vřetene nerezová ocel mosaz EPDM O-kroužky Rozměry / hmotnost Rozměry viz kapitola "Rozměry", strana 7 Příslušenství Závitové připojení (V..P47..) Ventil Závitové šroubení Závitové připojení (V..P47..S) Ventil DN 10 Ventil DN 15 Připojení pohonu M30 x 1,5.. podle ISO R/Rp.. podle ISO 7-1,.. podle ISO podle ISO W1⅛-14 podle S84 Hmotnost viz kapitola "Rozměry", strana 7 Závitové šroubení L..2, L..3 (dodavatel: Siemens) Závitové šroubení SERTO SO (dodá montážní firma) převlečná matice, vsuvka a ploché těsnění pro ocelové trubky s plynovým závitem převlečná matice a svěrné šroubení pro bezešvé měděné trubky a trubky z měkké oceli Přivařovací šroubení (dodá montážní firma) pro měděné a ocelové trubky 1) šroubení L.. pro teploty média max. do 100 C S v = regulační poměry k vs / k vr k vs = jmenovitý průtokový součinitel studené vody (5 30 C) plně otevřeným ventilem (H 100) při tlakové ztrátě 100kPa (1bar). k vr = nejmenší hodnota k v, při které je ještě dodržena tolerance základní průtokové charakteristiky při tlakové ztrátě 100kPa (1 bar) 6/10 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products

7 Rozměry 2-cestné ventily VVP cestné ventily VXP cestné ventily s obtokem VMP47.. L3 K L3 d d d H1 H2 H1 H2 H1 H2 4847Z Z Z08 L2 L1 L2 L1 L2 L1 2-cestné ventily VVP47..(S) 4850Z01 3-cestné ventily s obtokem VMP47..(S) 4850Z03 K L3 d d H1 H2 H1 H2 L2 L1 L2 L1 Produktové DN d H1 H2 L1 L2 L3 Hmotn. [ ] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VVP ½ » VVP S S 10 ½ 15,2 46» ,32 VVP ¾ 14 46» VVP S 15 W1⅛-14 22,2 46» ,5 19 0,34 VVP » Produktové DN d H1 H2 L1 L2 L3 Hmotn. [ ] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VXP ½ » VXP ¾ 14 46» VXP » Produktové DN d H1 H2 K L1 L2 Hmotn. [ ] [mm] [mm] [mm] [mm] [mm] [mm] [kg] VMP ½ » VMP S S 10 ½ 15,2 46» ,4 VMP ¾ 14 46» VMP S 15 W1⅛-14 22,2 46» ,5 0,48 7/10 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products

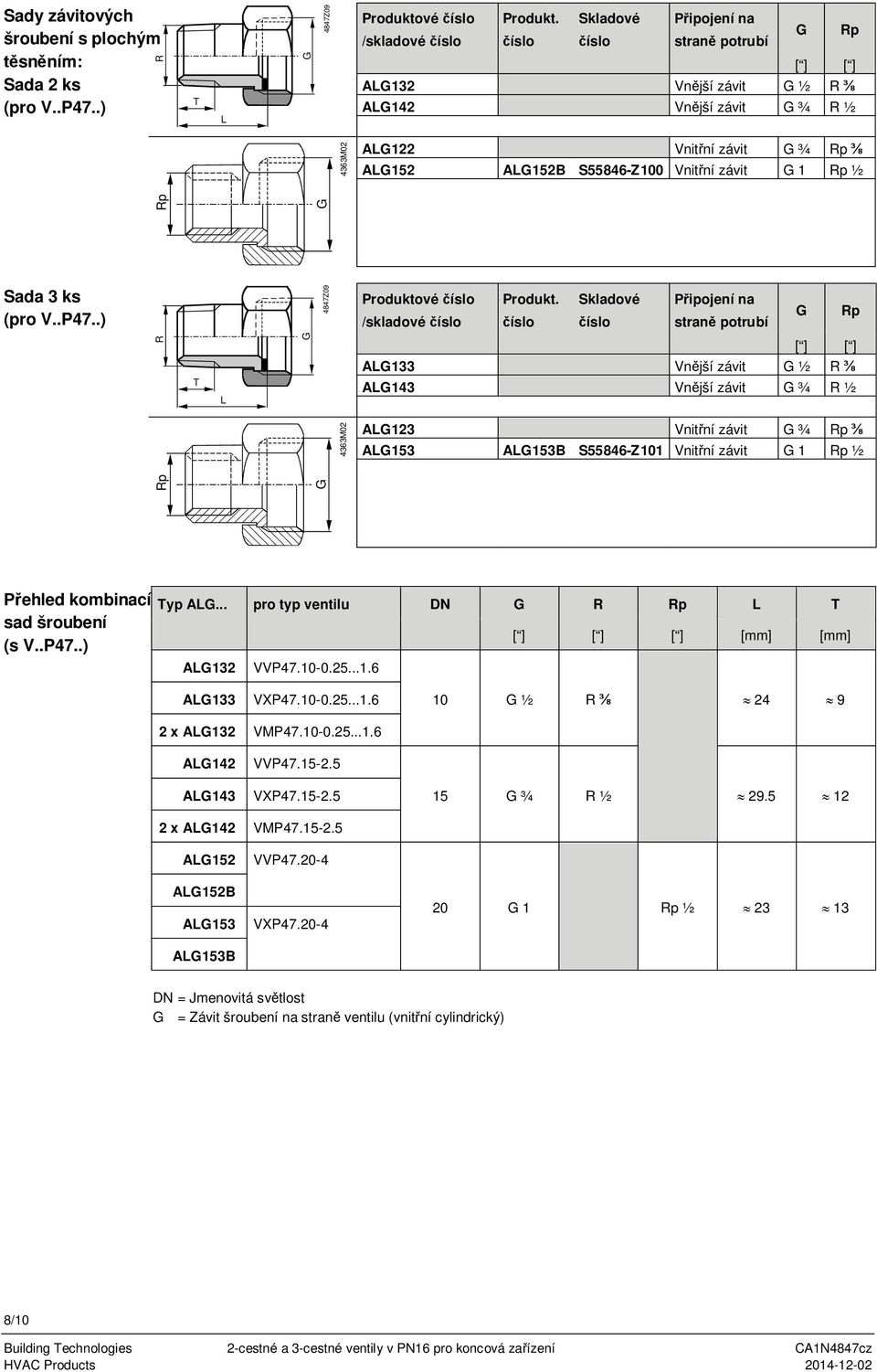

8 Sady závitových šroubení s plochým těsněním: Sada 2 ks (pro V..P47..) R T L 4847Z09 Produktové Produkt. Skladové Připojení na /skladové straně potrubí Rp [ ] [ ] L132 Vnější závit ½ R ⅜ L142 Vnější závit ¾ R ½ Rp 4363M02 L122 Vnitřní závit ¾ Rp ⅜ L152 L152 S55846-Z100 Vnitřní závit 1 Rp ½ Sada 3 ks (pro V..P47..) 4847Z09 Produktové /skladové Produkt. Skladové Připojení na straně potrubí Rp R T L [ ] [ ] L133 Vnější závit ½ R ⅜ L143 Vnější závit ¾ R ½ 4363M02 L123 Vnitřní závit ¾ Rp ⅜ L153 L153 S55846-Z101 Vnitřní závit 1 Rp ½ Rp Přehled kombinací sad šroubení (s V..P47..) Typ L... pro typ ventilu DN R Rp L T L132 VVP [ ] [ ] [ ] [mm] [mm] L133 VXP ½ R ⅜» 24» 9 2 x L132 VMP L142 L143 VVP VXP ¾ R ½» 29.5» 12 2 x L142 VMP L152 L152 L153 L153 VVP VXP Rp ½» 23» 13 DN = Jmenovitá světlost = Závit šroubení na straně ventilu (vnitřní cylindrický) 8/10 uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products

9 Svěrné šroubení Conex (for V..P47..S) Převlečná matice Svěrné šroubení Conex 63 Conex 65 D 4850Z07 Pro typ ventilu DN Typ Conex D Hodnota k vs [ ] (od speciálního dodavatele) Produktové [mm] VVP S VMP S VVP S VMP S Conex 63 E--10CO ,63 1,6 10 ½ Conex 65 Conex 63 E--10CO CO ,5 15 W1⅛ Conex CO065-- DN = jmenovitá světlost = závit šroubení na straně ventilu (vnitřní, cylindrický) D = vnější průměr pro bezešvé měděné trubky a trubky z měkké oceli Náhradní díly Typ Skladové Popis Množství Knoflík ručního ovládání pro malé ventily se zdvihem 2,5 mm 10 Revizní čísla Produktové Platné od data výroby Produktové Platné od data výroby Produktové Platné od data výroby VVP ) VXP ) VMP ) 1) MMYY = Měsíc, Rok výroby uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products /10

10 10/10 ã Siemens s.r.o. Změny vyhrazeny uilding Technologies 2-cestné a 3-cestné ventily v PN16 pro koncová zařízení C1N4847cz HVC Products
