POSTUP ODSTRAŇOVÁNÍ PORUCH SD NAVIGACE SE SYSTÉMEM ANC (verze 1.00) Přehled a určení kolíků vývodů Kapitola 2 ZCELA VŮBEC NEFUNGUJE, NELZE

Transkript

1 1 - OBSAH Stížnost zákazníka Diagnostika Přehled a určení kolíků vývodů Kapitola 2 ZCELA VŮBEC NEFUNGUJE, NELZE Kapitola 3-1 VYPNOUT/ZAPNOUT(žádný zvuk a žádné zobrazení) ŽÁDNÝ ZVUK (zobrazení OK) Kapitola 3-2 ŽÁDNÉ ZOBRAZENÍ (zvuk OK) Kapitola 3-3 Problém GPS Kapitola 3-4 Bluetooth Kapitola 3-5 Možnost přehrávání z USB Kapitola POHLEDY A URČENÍ KOLÍKŮ VÝVODŮ - Pohled zepředu - Strana 1 z 6 -

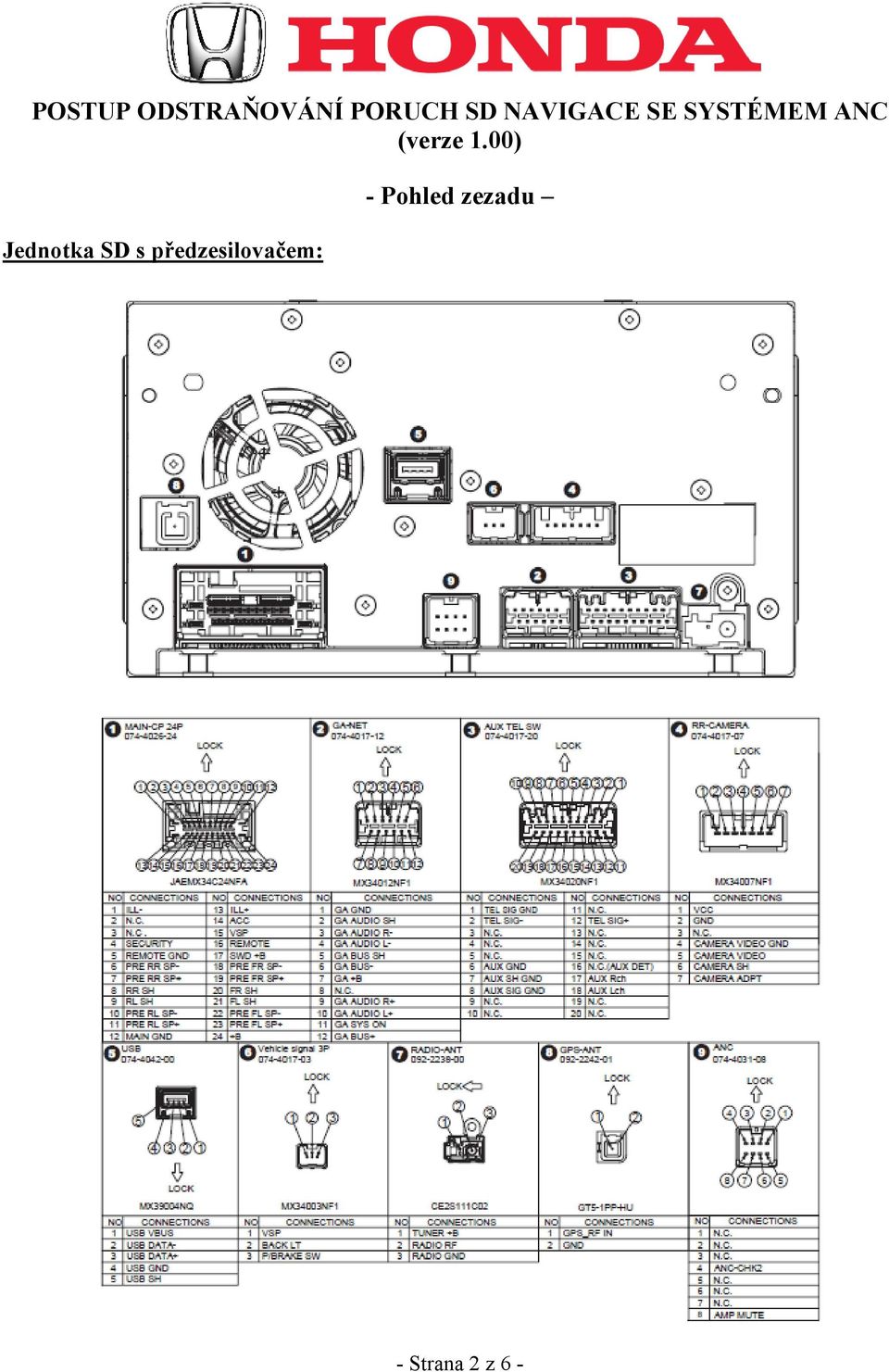

2 Jednotka SD s předzesilovačem: - Pohled zezadu - Strana 2 z 6 -

3 Jednotka SD se zesilovačem: Stejně jako jednotka SD s předzesilovačem, kromě konektoru 1: 3 DIAGNOSTIKA 3-1: ZCELA VŮBEC NEFUNGUJE, NELZE VYPNOUT/ZAPNOUT (žádný zvuk a žádné zobrazení) a) Zkontrolujte napájení. 1P konektor 24: permanentně 12 V. Konektor 1, kolík 12: hlavní ukostření. Konektor 1, kolík 14: 12 V po zapnutí klíče. b) Jednotku odpojte, počkejte 10 minut, znovu připojte a znovu zkontrolujte napájení. 3-2: ŽÁDNÝ ZVUK (zobrazení OK) - Ve všech režimech Pouze pro jednotky se zesilovačem: a) Zkontrolujte vedení reproduktorů. Odpor musí být cca 4 ohmy. Přední levý reproduktor: změřte odpor mezi konektorem 1, kolíky 22 a 23. Přední pravý reproduktor: změřte odpor mezi konektorem 1, kolíky 18 a Strana 3 z 6 -

4 Zadní levý reproduktor: změřte odpor mezi konektorem 1, kolíky 10 a 11. Zadní pravý reproduktor: změřte odpor mezi konektorem 1, kolíky 6 a 7. b) Jednotku odpojte, počkejte 10 minut, znovu připojte a znovu zkontrolujte. Jednotky s předzesilovačem: a) Zkontrolujte spoj mezi předvýstupy konektoru 1 (kolíky 6 a 7, 10 a 11, 18 a 19, 22 a 23) a výkonovým zesilovačem. b) Zkontrolujte napájení výkonového zesilovače. c) Zkontrolujte vzdálený výstup konektoru 1, kolík 16 = +12 V, když je jednotka napájená. d) Jednotku odpojte, počkejte 10 minut, znovu připojte a znovu zkontrolujte. - V režimu CD: Zkontrolujte za pomocí jiného disku CD: buďte opatrní, co se týče originálních disků chráněných proti kopírování (doplňkový software by nemusel být přehrávačem rozpoznán). - V režimu rádia: a) Zkuste vyhledat jinou stanici: pokud žádné stanice nejsou nalezeny, kontrolujte anténu. b) Pokud se frekvence správně neposouvá, jednotka je vadná. c) Zkontrolujte, zda nedošlo ke zkratu konektoru 1, kolík 17 = 5 V, když je rádio zapnuto (napájení antény z rádia). d) Pokud je zvuk přerušovaný: zkuste deaktivovat přepínání AF a TA. 3-3: ŽÁDNÉ ZOBRAZENÍ (zvuk OK) Jednotku odpojte, počkejte deset minut a poté jednotku připojte zpět. 3-4: Problém GPS: - Poloha se neposouvá nebo po mapě skáče. a) Zkontrolujte signál rychlosti: Několikrát rychle propojte vedení konektoru 1, kolík 15 na kostru, abyste simulovali pulzní signál rychlosti, poté zkontrolujte, zda je vše v pořádku a zda se poloha posouvá. - Strana 4 z 6 -

5 b) Zkontrolujte signál parkování vozidla: Konektor 6, kolík 3 propojen na kostru = zaparkováno Konektor 6, kolík 3 propojen na 5 V nebo více = nezaparkováno - Poloha se posouvá opačně a ) Zkontrolujte signál zpátečky: Konektor 6, kolík 2 propojen na kostru = běžná jízda Konektor 6, kolík 2 propojen na 5 V nebo více = jízda na zpátečku - Špatný příjem GPS a) Zkontrolujte anténu GPS: Kontrola MENU, Information (informace), GPS Position (poloha GPS), Navigation system (navigační systém). b) Jednotku odpojte, počkejte několik minut, zapojte zpět, několik minut vozidlo projeďte (max. 20 minut) v oblasti bez budov nebo hor. 3-5 : BLUETOOTH Tento postup vyzkoušejte s jiným telefonem uvedeným na seznamu kompatibilních zařízení. - Žádné párování: a) Zkuste z jednotky a z telefonu odstranit všechna spárovaná zařízení a znovu proveďte párování. b) Znovu zkuste z jednotky a z telefonu odstranit všechna spárovaná zařízení. c) Odpojte jednotku a vypněte telefon, počkejte několik minut, znovu připojte a poté zkuste provést párování znovu. - Žádné připojení: a) Zkuste připojit manuálně prostřednictvím rádia. b) Zkuste připojit manuálně prostřednictvím telefonu. c) Zkuste z jednotky a z telefonu odstranit všechna spárovaná zařízení a znovu proveďte párování. d) Znovu zkuste z jednotky a z telefonu odstranit všechna spárovaná zařízení. Odpojte jednotku a vypněte telefon, počkejte 10 minut, znovu připojte a poté zkuste provést párování znovu. - Žádný zvuk nebo špatný zvuk: a) Zkuste změnit nastavení rádia nebo telefonu: hlasitost příchozích hovorů, hlasitost odchozích hovorů. - Strana 5 z 6 -

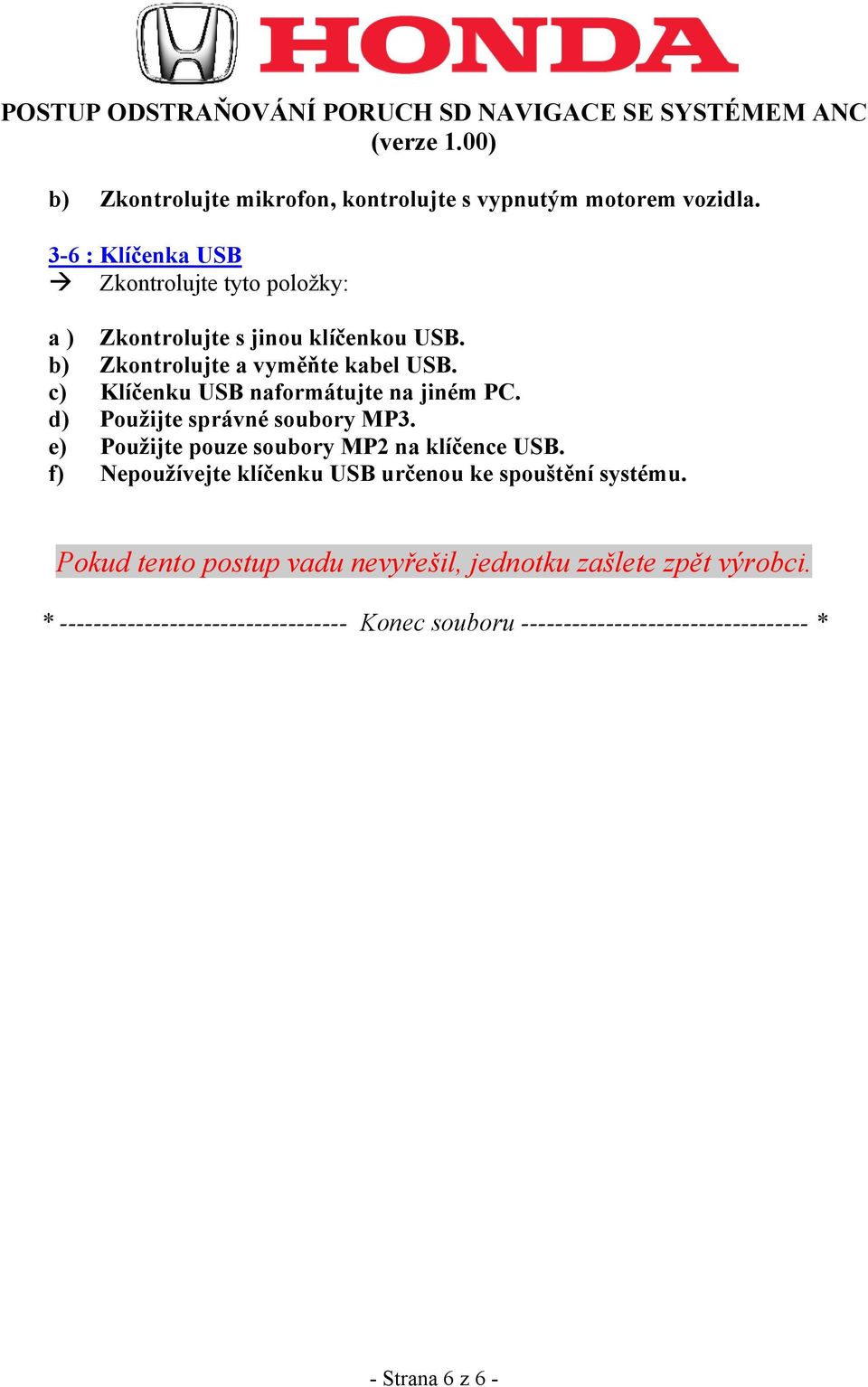

6 b) Zkontrolujte mikrofon, kontrolujte s vypnutým motorem vozidla. 3-6 : Klíčenka USB Zkontrolujte tyto položky: a ) Zkontrolujte s jinou klíčenkou USB. b) Zkontrolujte a vyměňte kabel USB. c) Klíčenku USB naformátujte na jiném PC. d) Použijte správné soubory MP3. e) Použijte pouze soubory MP2 na klíčence USB. f) Nepoužívejte klíčenku USB určenou ke spouštění systému. Pokud tento postup vadu nevyřešil, jednotku zašlete zpět výrobci. * Konec souboru * - Strana 6 z 6 -
