1 dvblogic DVB-T tuner DVB-MFD3-R1 Určeno k montáži do vozidel vybavených navigačními systémy: Volkswagen MFD3 / RNS510 / RNS 810 Škoda Nexus, Columbus Seat Trinax Pouze pro vozidla s OEM parkovací kamerou a jednotkou kamery! Základní vlastnosti a funkce DVB-T tuneru: Tento DVB-T tuner je určen přesně pro daný typ vozidla Snadná montáž plug-and-play Kvalitní příjem signálu zajišťují dvě aktivní antény určené k připevnění na sklo Tuner je začleněn do nabídek řídícího systému vozidla a lze jej ovládat prostřednictvím příslušných tlačítek Možnost připojení externího zdroje AV signálu a jeho ovládání Ovládání dalších multimediálních zařízení, jako například DVD přehrávač, USB flash disk, ipod apod. Napájení kamery při couvání (max. 1 A) AV výstup na displeje pro zadní sedadla Volitelné dálkové ovládání všech funkcí DVB-T tuneru a AV výstupu pro zadní sedadla Možnost zapínání dalších zařízení (signál +12 V) Funkce video-in-motion.

2 Obsah:

3 Úvodní informace Ve většině zemí platí zákaz sledování filmů během jízdy, protože by mohlo být narušeno soustředění řidiče na dopravní situaci. Výrobce nenese žádnou odpovědnost za možné škody nebo zranění osob, jejichž vznik přímo nebo nepřímo souvisí s montáží nebo využívání tohoto výrobku. Tento výrobek lze využívat pouze v případě, že vozidlo stojí. Během pohybu vozidla mohou být zobrazeny pouze nepohyblivé nabídky, případně obraz kamery při couvání. Změna nebo aktualizace softwaru vozidla může zapříčinit nefunkčnost výrobku (rozhraní). Výrobce nabízí bezplatné aktualizace softwaru výrobku po dobu jednoho roku od zakoupení. Aktualizaci provádí výrobce, kterému je zapotřebí výrobek zaslat na náklady uživatele. Další náklady spojené s aktualizací softwaru nebudou výrobcem refundovány. Před zahájením montáže Před zahájením montáže si pečlivě přečtěte tuto uživatelskou příručku. Montáž zařízení by měla být provedena osobou s odpovídajícími znalostmi a zkušenostmi. Zařízení by mělo být umístěno tak, aby nemohlo být vystaveno působení vody nebo nadměrné vlhkosti a mělo by být vzdáleno od zdrojů tepla. Obsah balení Po otevření balení si poznamenejte verze softwaru (SW) a hardwaru (HW), které jsou uvedeny na tuneru (DVBC-M436) a na modulu rozhraní sběrnice CAN (TV-436). Rozhraní CAN TV403/500 HW SW Svazek kabelů C2C-VWR Svazek kabelů TV-VW02 Svazek kabelů C3C-AV TV tuner DVBC-M403 HW SW Anténa ANT-12: 2ks Pokud je požadováno dálkové ovládání připojených zařízení, je zapotřebí připojit externí senzor IR dálkového ovládání a Y-adaptér.

4 Vozidla a navigační systémy Tento DVB-T tuner lze využívat pouze ve vozidlech, která splňují následující požadavky: Vozidla Volkswagen, Seat a Škoda vozidla s OEM parkovací kamerou a jednotkou kamery Navigační systém MFD3 / RNS510 / RNS810, Trinax, Nexus nebo Columbus Dále platí tato omezení: Výrobcem montovaný TV tuner Nesmí být připojen. Teletext Funkce teletext v režimu dvblogic lze využívat pouze s volitelnou součástí dálkovým ovládáním DVB-IRSET. Nastavení přepínačů (dipů) na modulu CAN Na modulu rozhraní sběrnice CAN TV-400 je zapotřebí nastavit jednotlivé přepínače (dipy) následujícím způsobem: Všechna vozidla: Dip 1 ON, Dip 2, Dip 3 TV-500 Vozidlo/navigace Dip 1 Dip 2 Dip 3 Dip 4 Dip 5 Dip 6 Odblokování obrazu trvale ON Odblokování obrazu selektivně* *S DIP1 na se používá k aktivaci funkce odblokování obrazu. Nastavení přepínačů (dipů) na tuneru Tovární nastavení přepínačů na základní desce TV tuneru je zapotřebí měnit POUZE v těch případech, kdy má být vypnuta funkce AV v režimu dvblogic. Přepínače jsou umístěny pod krytem tuneru, a proto je zapotřebí z důvodu jejich nastavení tento kryt sejmout. Výchozí nastavení je následující: Dip 1 ON, Dip 2, Dip 3.

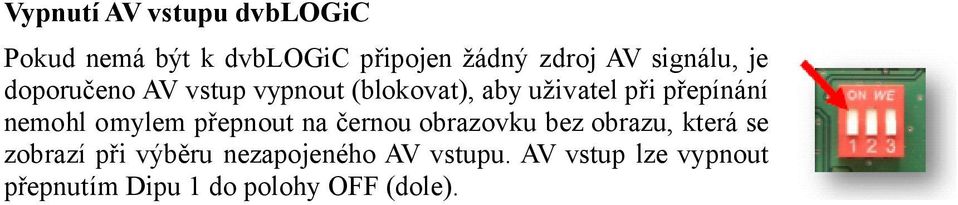

5 Vypnutí AV vstupu dvblogic Pokud nemá být k dvblogic připojen žádný zdroj AV signálu, je doporučeno AV vstup vypnout (blokovat), aby uživatel při přepínání nemohl omylem přepnout na černou obrazovku bez obrazu, která se zobrazí při výběru nezapojeného AV vstupu. AV vstup lze vypnout přepnutím Dipu 1 do polohy (dole).

6 Schéma zapojení Zdroj AV signálu např. DVD přehrávač Displeje v opěrkách (volitelné) Kabelový svazek C3C-AV TV tuner DVBCM403 (zepředu) Dálkové ovládání DVBIRSET (volitelné) TV tuner DVBC-M403 (zezadu) DVB-T anténa ANT-12 (2x) Rozhraní CAN TV-403/500 Kabelový svazek C2C-VWR Konektor Quadlock (F) na svazku kabelů vozidla Svazek kabelů TV-VW02 Konektor Quadlock na zadní straně řídící jednotky Konektor 54pin za zadní straně řídící jednotky kamery Postup montáže Před zahájením montáže vypněte zapalování a odpojte baterii vozidla. Pokud výrobce nedovoluje odpojení baterie, většinou je dostačující převést vozidlo do režimu spánku. Pokud režim spánku není dostačující, odpojte baterii s odporovým vedením. Vhodné umístění tuneru je za řídící jednotkou.

7 Připojení tuneru, modulu rozhraní CAN a kabelů Rozhraní CAN TV-403/500 Svazek kabelů C2C-VWR 1. Svazek kabelů C3C-AV připojte do 6-ti pinového konektoru Molex na tuneru DVBCM Svazek kabelů C2C-VWR připojte do 8-mi pinového konektoru Molex na modulu rozhraní CAN TV-403/ Svazek kabelů C2C-VWR připojte do 14-ti pinového konektoru Molex na tuneru DVBC-M Konektor AMP 18 pinů (F) ze svazku kabelů C2C-VWR připojte do konektoru AMP 18 pinů (M) na tuneru DVBC-M403. Připojení k řídící jednotce Svazek kabelů TV-VW02

8 Před zahájením montáže vyjměte řídící jednotku z přístrojové desky. Při připojování konektoru Quadlock postupujte následujícím způsobem: 1. Odpojte konektor Quadlock (F) od zadní strany navigační jednotky a připojte jej do příslušného konektoru Quadlock (M) na svazku kabelů TV-VW Konektor Quadlock (F) na svazku kabelů TV-VW02 připojte do konektoru Quadlock na řídící jednoce. Kabelový svazek C2C-VWR Konektor 54pin za zadní straně řídící jednotky kamery Signal RGB signal červený RGB signal - zelený RGB signal modrý RGB-signal sync RGB-signal shield Audio-signal pravý Audio-signal levý Audio-signal zem +12V Zem CAN-high CAN-low barva červený zelený modrý bílý nebo oranžový šedý nebo černý (ø 0,25) růžový nebo fialový žlutý černý (ø 0,5) červený ( s/bez kontaktu) černý ( s/bez kontaktu ) yellow (s/bez kontaktu) blue ( s/bez kontaktu ) 54pin Pin 17 Pin 15 Pin 13 Pin 11 Pin 9 Pin 5 Pin 7 Pin 4 +12V permanent (odděleně!) zem (odděleně!) Pin 40 Pin Zapojte 8 MQS kontakt svazku C2C-VWR do 54pin konektoru (samice) kabelového svazku vozidla, který je umístěn na zadní straně řídící jednotky kamery. Dodržujte modrou část výše uvedené tabulky. 4. Připojte volný žlutý a volný modrý vodič C2C-VWR navíc do odpovídající části 54pin konektoru. Dodržujte šedou část výše uvedené tabulky. Připojte volný červený a volný černý kabel, NE do 54pin konektoru, ale samostatně.

9 Antény a IR dálkové ovládání (volitelné) Kabelový svazek C2C-VWR 1. Proveďte předběžné rozmístění antén ANT-12 a připojte je k f-plug konektorům (F) na čelní straně tuneru DVBC-M403. Před finální montáží antén doporučujeme provést kontrolu kvality přijímaného signálu u zvoleného umístění antén. Bližší informace k rozmístění antén naleznete v Appendix C. 2. Volitelné příslušenství dálkového ovládání DVB-IRSET se skládá z externího IR senzoru DVBC-SENSOR a dálkového ovládání DVBC-RC. Dálkové ovládání lze využívat k ovládání funkcí DVB-T tuneru, které lze standardně ovládat prostřednictvím tlačítek na navigační jednotce. Při montáži připojte DVBC-SENSOR k černo-červeno-modrému 3-pinovému AMP konektoru na svazku kabelů C2C-VWR. IR senzor umístěte ve vozidle tak, aby na něj bylo možné mířit dálkovým ovládáním. Poznámka: Aby bylo možné využívat funkci teletext zabudovanou v DVB-T tuneru dvblogic, je zapotřebí zadat číslo požadované stránky na dálkovém ovládání DVB-IRSET. Připojení dalších zařízení K DVB-T tuneru dvblogic je možné připojit externí zdroj AV signálu, dodatečně montovanou kameru při couvání nebo displeje zabudované v opěrkách hlavy displeje pro zadní sedadla. Před zahájením montáže dalších zařízení doporučujeme zkontrolovat funkce tuneru dvblogic, aby byly co nejdříve zjištěny případné neshody (nekompatibilita) tohoto tuneru s dalšími systémy ve vozidle.

10 Zdroj AV signálu K tuneru dvblogic je možné připojit externí zdroj AV signálu, který je navíc možné ovládat prostřednictvím tlačítek na navigační jednotce. V Appendix A je uvedena tabulka, ve které jsou popsány předprogramované funkce a odpovídající kabely označené STA-xxx, které musí být objednány zvlášť a které jsou určeny přesně k ovládání daného zařízení. Kabelový svazek C2C-VWR Při montáži postupujte následujícím způsobem: 1. Prostřednictvím příslušného kabelu STA-xxx propojte žlutý 3-pinový (F) konektor na svazku kabelů C2C-VWR s IR konektorem zdroje AV signálu. 2. Prostřednictvím RCA kabelu propojte RCA konektor (F) AV-IN tuneru DVBC-M403 s AV výstupem připojovaného zdroje AV signálu. 3. Růžový vodič ACC out dvblogic (+12 V, max. 1A) ze svazku vodičů C2C-VWR lze připojit ke vstupu pro ovládání zapínání připojeného zařízení. Pokud je řídící jednotka v provozu, je na tomto vodiči napětí +12 V. Připojení IR senzoru dálkového ovládání zdroje AV signálu Kromě možnosti ovládání připojeného AV zařízení prostřednictvím tlačítek OEM navigačního systému je také možné provést připojení IR senzoru dálkového ovládání tohoto AV zařízení. Připojení senzoru lze provést pomocí příslušného Y-adaptéru (například STA-Y35mm nebo STA-RJ12), čímž bude možné ovládat AV zařízení současně příslušným dálkovým ovládáním i tlačítky OEM navigace. Připojení IR senzoru je doporučeno, protože možnosti ovládání prostřednictvím navigace jsou omezeny a nemusí tak být možno využít všechny funkce daného AV zařízení.

11 Displeje pro zadní sedadla Displeje pro zadní sedadla (volitelné příslušenství) lze připojit pomocí RCA kabelů ke konektorům označeným VIDEO OUT, které se nacházejí na jednotce tuneru DVBC-M403. Video výstup na RCA konektory není sdílen s navigačním systémem, a proto by i po případném rozdělení pomocí RCA-Y-adaptéru měl být video signál dostatečně silný pro dva displeje. Pokud by bylo požadováno připojení více displejů, doporučujme využít Videosplitter. Funkce tuneru Spuštění funkce video-in-motion odblokování obrazu TV-403 Funkce odblokování obrazu je stále (trvale) aktivována bez narušení navigačního systému. Poznámka: volný bílý a zelený kabel nezapojujte, ale pouze je zaizolujte. TV-500 Odblokování obrazu lze aktivovat a deaktivovat pomocí DIP 1, nebo alternativně připojit volný zelený kabel se přepínačem (není součástí dodávky). Odblokování obrazu - trvale S DIP1 na ON je funkce odblokování obrazu stále (trvale) aktivní bez narušení navigačního systému. Odblokování obrazu - selektivně S DIP1 na zelený vodič se používá k aktivaci funkce odblokování obrazu. Připojte spínač na zelený kabel a připojte zelený kabel +12 V ACC. +12 V = je aktivována TV-Free 0V = TV-Free není aktivován

12 Volba systému dvblogic jako aktuální zdroj AV signálu Systém dvblogic zvolíte jako aktuální zdroj AV signálu stisknutím tlačítka MEDIA na řídící jednotce a následným výběrem položky VIDEO. Přepínání mezi DVB-T tunerem a AV vstupem Po výběru systému dvblogic jako aktuálního zdroje AV signálu lze stisknutím dotykového displeje zobrazit nabídku systému. Výběrem položky SENDERLISTE lze otevřít další nabídku, která obsahuje seznam funkcí dálkového ovládání. Výběrem položky AV1/AV2 lze přepínat mezi DVB-T tunerem (AV1) a externím zdrojem AV signálu (AV2). Poznámka: Pokud není připojen externí zdroj video signálu a příslušný AV vstup je vypnut (blokován), nelze zvolit vstup AV-IN (AV2). Zadání IR kódu zdroje video signálu Pokud je k AV vstupu připojen externí zdroj video signálu, je zapotřebí zadat jeho IR-kód, aby jej bylo možné ovládat prostřednictvím tlačítek na řídící jednotce. Po provedení výběru dvblogic jako aktuálního zdroje AV signálu lze stisknutím dotykového displeje zobrazit nabídku systému. Zvolte položky EXTRAS a následně V-TEXT. Nyní zvolte položky SEITE (Stránka). Zadejte číslo (2) a následně IR kód daného zařízení, který je uveden v Appendix A. Zadání potvrďte stisknutím OK. Poznámka: Pokud není připojen externí zdroj video signálu a příslušný AV vstup je vypnut (blokován), není zapotřebí a není ani možné zadat IR kód zařízení.

13 Ovládání DVB-T tuneru a zdroje video signálu Ovládání DVB-T tuneru nebo zdroje video signálu lze provádět prostřednictvím tlačítek na volantu, tlačítek na řídící jednotce a pomocí dotykového displeje. Předchozí / následující stanice resp. skladba Přesun na předchozí resp. následující stanici v DVB-T režimu nebo přesun na předchozí resp. následující skladbu v režimech DVD, USB nebo ipod lze provést pomocí šipek v levém horním rohu řídící jednotky, šipek zobrazených na dotykovém displeji nebo šipek UP (Nahoru) a DOWN (Dolů) na volantu.

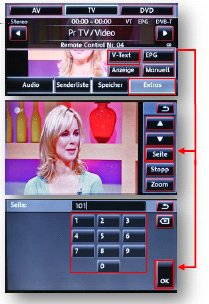

14 Další funkce dálkového ovládání V režimu příjmu DVB-T signálu nebo při sledování externího zdroje AV signálu lze výběrem položky SENDERLISTE zobrazit nabídku funkcí dálkového ovládání, které lze využít pro dané zařízení. Seznam těchto funkcí odpovídá tlačítkům na dálkovém ovládání, které je volitelnou součástí systému dvblogic resp. připojeného zdroje video signálu. Zobrazení nabídek i video signálu Pokud si přejete procházet nabídky nastavení a zároveň sledovat video signál nebo informace zobrazené na displeji (OSD), zvolte v hlavní nabídce systému položku EXTRAS a následně V-TEXT. Pohyb kurzoru v nabídkách lze nyní provádět pomocí tlačítek v levém horním rohu řídící jednotky (Doleva, Doprava) nebo prostřednictvím dotykového displeje: Šipky Nahoru / Dolů pohyb v nabídkách STOP Návrat nebo ukončení nabídky ZOOM OK, Potvrdit. Tlačítka Doleva a Doprava lze využít také k nastavení hlasitosti DVB-T tuneru tak, aby odpovídala hlasitosti OEM režimů. Technické specifikace Napájecí napětí 10,5 až 14,8 V DC Proud v režimu spánku (stand-by) < 1 ma Proud při běžném provozu ~ 500 ma Příkon ~6W Rozsah pracovních teplot -30 až +80 C Hmotnost 328 g Rozměry 140 x 30 x 105 mm
