1 PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Stěnové obklady AMF Line Design a akustika na stěně MADE IN GERMANY

2 Akustické prvky na stěně akustický podhled nestačí? Dosažení nejlepší akustické kvality v místnosti většinou znamená snížit hladinu hluku a zamezit vzniku nerovnoměrné intenzity zvukového pole. V dobře akusticky navržených místnostech probíhá komunikace snadněji a navozuje se pocit nerušenosti a klidu. Podhled tomu může podstatně přispívat. V řadě případů je ale plocha podhledu pro dosažení optimální akustiky nedostatečná, např. v mateřských školkách nebo ve školních třidách. Často není možné použít akustický podhled požadovaném rozsahu z achitektonickych nebo technických důvodů, kterými můzže být např. použití masivní konstrukce budovy pro temperování vnitřního prostředí budovy. Často také není možné podhled použít v památkově chráněných objektech, kde zakrytí historických stropů se štukovou výzdobou nebo s jinými unikátními stropními prvky nepřichází úvahu. V těchto případech může být výhodné použití stěnových akustických obkldů. Jejich nasazením je možné zásadně zlepšit akustické poměry v místnosti. 2

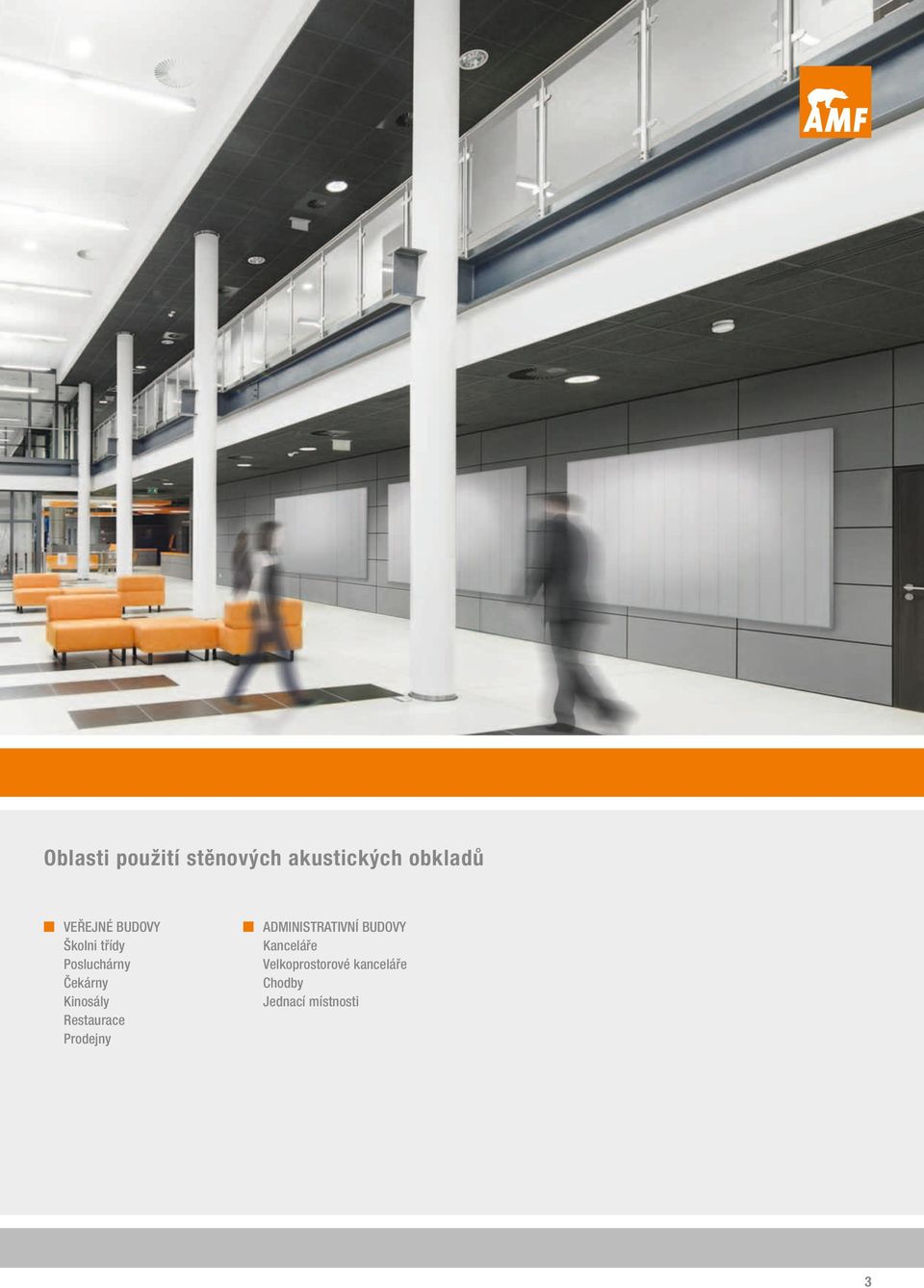

3 Oblasti použití stěnových akustických obkladů VEŘEJNÉ BUDOVY ŠkoIni třídy Posluchárny Čekárny Kinosály Restaurace Prodejny ADMINISTRATIVNí BUDOVY Kanceláře Velkoprostorové kanceláře Chodby Jednací místnosti 3

4 Design a akustika na stěně: AMF Line Stěny podstatně ovlivňují charakter prostoru a přispivají k vytváření živé interiérové architektury. Proto také rozšiřujeme naši nabídku akustických podhledů o stěnové akustické obklady AMF Line. Jsou dodávány v různých provedeních v designu, který umožňuje jejich použití jako interiérových dynamických prvků. Tvořivosti nejsou kladeny žádné hranice: různé typy rámů, rozličné rozměry a mnoho provedení povrchu. Některé z nich nabízejí možnost využití vlastních grafických návrhů, které dělají z každého obkladu AMF Line předmět mnohostranného využití. Přitom není nutné dělat kompromisy ani v designu ani ve funkčnosti. Stěnové obklady AMF Line se dodávají ve třech provedeních. Důležité vlastnosti stěnových obkladů AMF Line* zamezení dunivých efektů. třepotavé ozvěny optimalizovaná akustika prostoru díky zvukově pohltivým panelům v provedení Kombimetall se může použít jako magnetická tabule je možné přizpůsobit formát a design aktivní prvek pro návrhu interiéru díky montážním rámům jednoduchá a rychlá montáž * v závislosti na provedení 4

5 Přehled akustických stěnových obkladů AMF Line Dekorativní stěnové akustické panely s limitovanými rozměry s možností potisku zvoleným vzorem Technické údaje Velkoformátové nebo malé designove stěnové panely s textilním potahem s možností potisku zvoleným vzorem. AMF Line Modern Velkoformátové stěnové akustické obklady s neomezenou délkou. Eleganní řešení prostupů dveří nebo oken jsou možná. AMF Line Style AMF Line Classic Reakce na oheň A2-s1,d podle EN Zvuková pohltivost DIN EN ISO 354 (viz strana 7) A2-s1,d podle EN Odolnost vlhkosti do 95% relativní vzdušné vlhkosti Povrch Povrch z netkané textilie bily nebo s potiskem Textilie bilá nebo s potiskem Netkaná textilie nebo děrovaný plech Používané druhy desek Thermatex Alpha Hrana SK Jako absorpční viožka desky z pěnové hmoty Thermatex Alpha HD Thermatex db Acoustic Thermatex Acoustic Thermatex Kombimetall perf. Hrany GN/SK a AW/SK Formáty desek Šířka max. 24 mm Výška max. 12 mm Formáty rámu 6 mm x 12 mm 12 mm x 12 mm 12 mm x 18 mm 12 mm x 24 mm ZvIáštní formáty na vyžádání Neomezeno Délka neomezena Výška max. 182 mm Tloušťka rámu 43 mm Basic light: 2 mm Basic ES: 26 mm Basic DS: 49 mm 43 mm Barva rámu Alu Natur eloxovaný E6-EV1 Alu Natur eloxovaný E6-EV1 Bílá podobná RAL 916 Hmotnost 6 mm x 12 mm: ca. 5 kg/ks 12 mm x 12 mm: ca. 9 kg/ks 12 mm x 18 mm: ca. 16 kg/ks 12 mm x 24 mm: ca. 25 kg/ks Basic light: ca. 3 kg/m² Basic ES: ca. 5 kg/m² Basic DS: ca. 6 kg/m² Podle použité desky: Thermatex db Acoustic: ca. 1 kg/m² Thermatex Kombimetall perf.: ca. 11 kg/m² DIN EN ISO 354 (viz strana 9) Podle použitého provedení povrchu DIN EN ISO 354 (viz strana 11) do 95% relativní vzdušné vlhkosti Šířka 3, 312,5, 6 a 625 mm Výška max. 18 mm Zvláštní formáty na vyžádání 5

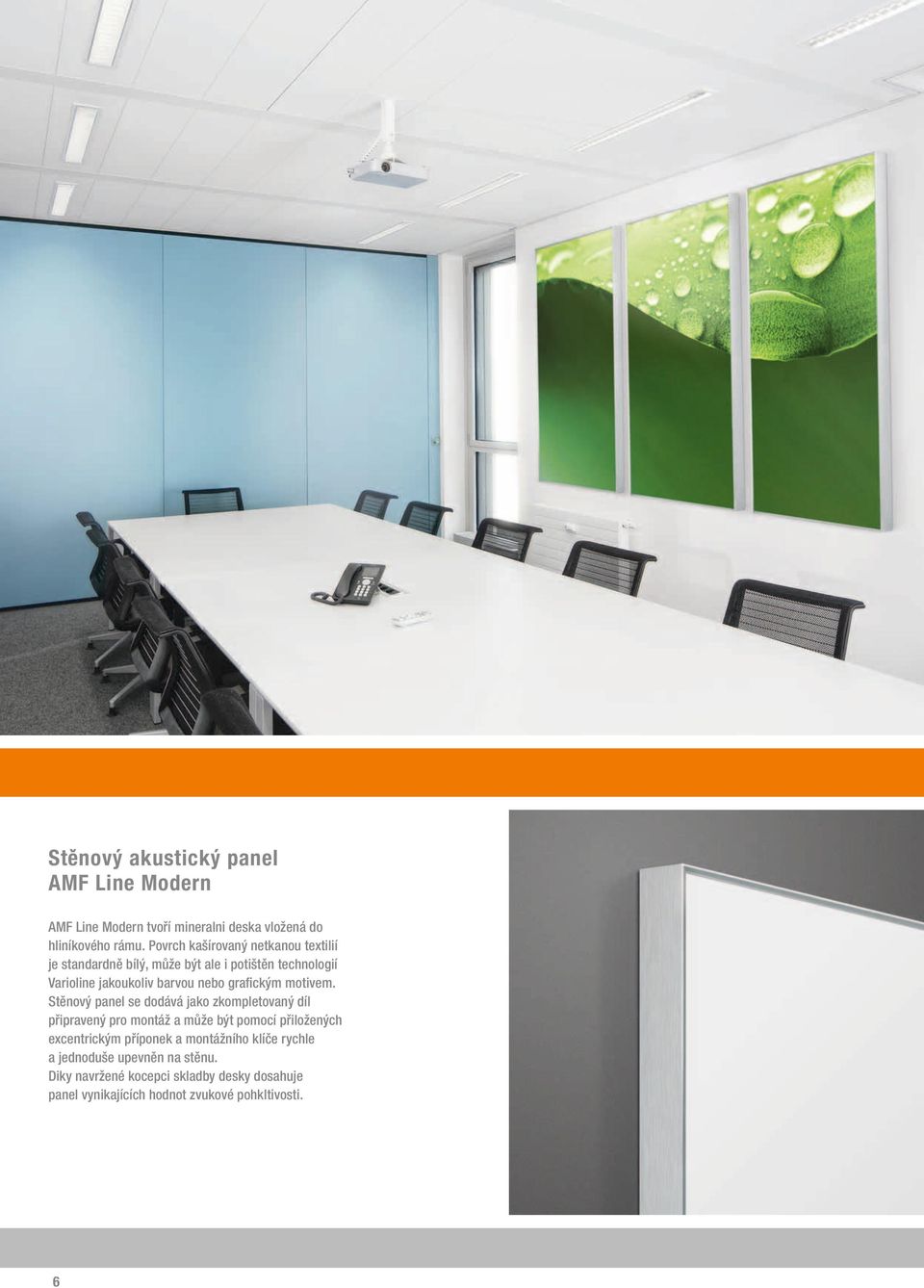

6 Stěnový akustický panel AMF Line Modern AMF Line Modern tvoří mineralni deska vložená do hliníkového rámu. Povrch kašírovaný netkanou textilií je standardně bílý, může být ale i potištěn technologií Varioline jakoukoliv barvou nebo grafickým motivem. Stěnový panel se dodává jako zkompletovaný díl připravený pro montáž a může být pomocí přiložených excentrickým příponek a montážního klíče rychle a jednoduše upevněn na stěnu. Diky navržené kocepci skladby desky dosahuje panel vynikajících hodnot zvukové pohkltivosti. 6

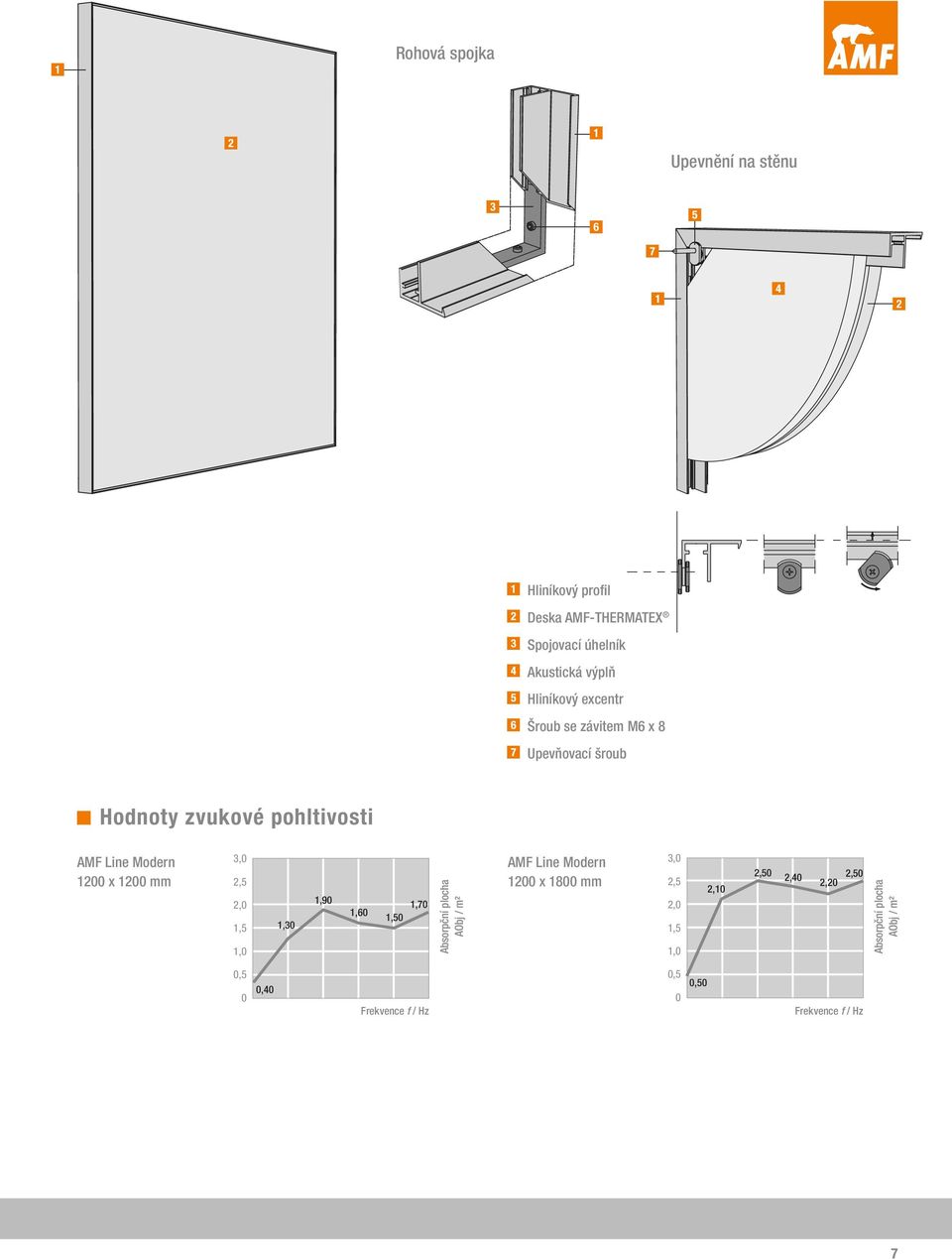

7 Rohová spojka Upevnění na stěnu 6 Hliníkový profil Deska AMF-THERMATEX Spojovací úhelník Akustická výplň Hliníkový excentr Šroub se závitem M6 x 8 Upevňovací šroub Hodnoty zvukové pohltivosti AMF Line Modern 12 x 12 mm 3, 2,5 2, 1,5 1, 1,3 1,9 1,6 1,5 1,7 Absorpční plocha AObj / m² AMF Line Modern 12 x 18 mm 3, 2,5 2, 1,5 1, 2,1 2,5 2,4 2,2 2,5 Absorpční plocha AObj / m²,5,4,5,5 7

8 Stěnový akustický panel AMF Line Style Individuálně potisknutelný textilní potah napnutý designovém hliníkovém rámu - to je AMF Line Style. V hliníkovém rámu je po celém obvodě spára, do které je potah uchycen pomocí kedru. Díky tomu jl možné potah jednoduše sejmout a nahradit jiným motiven rychle, jednoduše a bez poiřeby speciálního nářadi! Profil se dodává se zabudovaným systémem napojení rohů. Basic light: jednoduchý profil pro jednostranný potah pro panely y malých formátech Basic ES: profil pro všechny formáty s jednoatranným potahem Basic DS: profil pro stěnové obklady s oboustranným potahem a vysoce účinnou akustickou výplní 8

9 Příčný řez profilem Basic light Basic ES Basic DS ,,8,6,4,15,2,3,55, praktický součinitel zvukové pohltivosti a p Rohová spojka Zaoblený roh Hliníkový profil Textilní potah Rohový úhelník Zaoblený roh Zaoblený roh je k dispozici pouze pro provedení Basic ES und Basic DS Hodnoty zvukové pohltivosti AMF Line Style Basic light: 2 mm,85,8 AMF Line Style Basic ES: 26 mm 1,,8,6,4,2,15,35,65,85,9,8 praktický součinitel zvukové pohltivosti a p AMF Line Style Basic DS: 49 mm 1,,8,6,4,2,25,6,9 1,,9,85 praktický součinitel zvukové pohltivosti a p

10 THERMATEX Alpha HD THERMATEX db Acoustic Stěnový akustický obklad AMF Line Classic Stěnový obklad AMF Line Classic je modulární systém určený jak pro malé, tak i pro velké plochy. Díky sofistikovanému rámovému systému je možné navrhnout obklad témeř libovolné délky. Rámové profily dodávané v maximální délce 3,75 m se spojují jednoduše podélnými spojkami. I pro prostupy jako jsou dveře nebo okna existují chytrá řešení. K dispozici jsou akustické panely se skrytou konstrukcí jak s povrchem kašírovaným netkanou textilií, tak i s perforovaným kovovým povrchem. 1 THERMATEX Acoustic THERMATEX Kombimetall perf.

11 Rohová spojka Stěnové upevnění Ocelový profil Deska AMF - THERMATEX Rohová spojka pro vnější roh (plast) Rohová spojka pro vnitřní roh (plast) Hodnoty zvukové pohltivosti THERMATEX db Acoustic 24 mm 1,,8,6,4,65,8,9,95 1,,2, praktický součinitel zvukové pohltivosti a p THERMATEX Kombimetall perforiert 1,,8,6,4,2,25,65,7,75,75, praktický součinitel zvukové pohltivosti a p Hodnoty pro THERMATEX Acoustic a THERMATEX Alpha HD obdržíte na vyžádání. 11

12 Vzhledem k používané typografické technologii může v předkládaném katalogu dojít k barevným a kvalitativním odchylkám oproti originálním produktům. Závazný výběr konkrétního výrobku proto doporučujeme provést podle fyzických vzorků jednotlivých produktů. Všechny údaje a technické informace v tomto katalogu a dalších publikacích, vztahujících se k podhledovým systémům AMF, vycházejí z výsledků zkoušek, které probíhaly v laboratorních podmínkách. Za rozhodnutí, zda jsou tyto údaje a informace relevantní pro konkrétní plánované použití, je odpovědný zákazník. Všechny uvedené údaje odpovídají aktuálnímu stavu techniky. Je nutno vždy respektovat všechny relevantní zkušební protokoly, montážní pokyny a odborné posudky! Předpokládají výhradní použití systémových dílů a produktů dodávaných AMF, jejichž spolupůsobení bylo potvrzeno interními i externími zkouškami. Při použití nebo kombinování cizích produktů a systémových dílů proto odpadá jakákoliv záruka, neboť nejsou splněny podmínky úřední certifikace. Dále je nutno dbát na to, aby nebyly při montáži dohromady používány materiály z různých výrobních šarží (datum/číslo produkce). Technické změny bez předchozího upozornění vyhrazeny. Dodavatelské vztahy se řídí našimi všeobecnými prodejními, dodacími a platebními podmínkami. Nejaktuálnější technické údaje a informace najdete v technických listech produktů na internetové adrese Tento katalog ztrácí platnost s novým vydáním! Omyly a tiskové chyby vyhrazeny! Značka jakosti RAL garantuje vysokou kvalitu minerální vlny AMF, jakož i její biologickou odbouratelnost. Erzeugnisse aus MINERALWOLLE Firma Knauf AMF GmbH & Co.KG je certifikována dle ISO 91 a ISO 141. Oskenujte tento kód vhodnou aplikací ve Vašem mobilním telefonu nebo tabletu a stáhněte si tuto brožuru jako soubor pdf. 12 3/214 Knauf AMF s.r.o. Chlumčanského 5/497 CZ Praha 8 Tel.: (+42) Fax: (+42) info@knaufamf.cz
