1 NOVÉ stropní AKUSTICKÉ podhledy + = from LIKO-S PODHLEDY

2 SÍDLO FIRMY A VÝROBNÍ ZÁVOD je VE SLAVKOVĚ U BRNA Spojení příček a podhledů je současným vrcholem našeho vývoje. Tento systém garantuje akustické, mechanické a požární vlastnosti akustické podhledy 1992 přestavitelné příčky 1994 Akustické stropní podhledy ROCKFON 1995 Přestavitelné příčky FAR OMEGA 2009 Vestavky do hal inliko 2010 Nové typy příček 2011 Mobilní stěny LIKO-Space OFFICE SPACE SYSTEM Ve spolupráci se špičkovými firmami z Dánska, Belgie, Holandska, Německa, Kanady a USA jsme prošli rozsáhlým vývojem v systémech pro tvorbu interiérů kancelářských a výrobních prostorů.

3 Dříve: Kompromis u stropních podhledů dobrá pohltivost avšak špatná izolace dobrá izolace avšak špatná pohltivost Nyní: Optimální prostorová akustika, vynikající zvuková izolace Je zvlášť důležité řešit všechny detaily, které tak výrazně ovlivňují atmosféru místností. Stropní podhledy Likofon se používají pro splnění různých akustických požadavků. Získaná řešení při použití stropních podhledů Likofon lze zjednodušeně rozdělit takto: Vysoká hodnota zvukové izolace podhledů Likofon a zároveň jejich schopnost výrazně pohlcovat zvuk vám zajistí vyšší komfort ve vašich kancelářích. Akustika Absorpce zvuku zvuková izolace Komfort znamená: optimalizace dozvuku v místnostech snížení hladiny hlučnosti ΔL [db] ve výrobnách a dílnách, ale i velkých kancelářích typu open space!!! Komfort znamená: vysoká hodnota zvukové izolace R w [db] zlepšení zvukové izolace D n,c,w [db] mezi sousedními prostory potlačení rušivých zvuků pocházejících z mezistropního prostoru Neslyší ji, i když křičí! Snížení hladiny hlučnosti Důležité pro: kanceláře, učebny, konferenční sály, výrobní prostory,... Podélná zvuková izolace Důležité pro: kanceláře, zasedací místnosti, prostory hotelů, bank,... Nezapomeňte, že požadavky na stavební neprůzvučnost stěn R w jsou: min. 42 db - místnosti v jednom objektu, kanceláře, chodby room 1 (sound reflection) room 2 (sound absorption) room to (sound insulation) room min. 47 db - hotelové pokoje, chodby škol, zasedací místnosti Neustálý nárůst každodenního zatížení hlukem vede k tomu, že protihlukové ochraně je věnována v moderním stavebnictví maximální pozornost. Každý z nás by chtěl žít a pracovat v klidu. Aby bylo možné tohoto cíle dosáhnout, musí aktivně spolupracovat všichni ti, kteří se podílejí na projektování a realizaci. LIKO-S využívá svých dlouholetých zkušeností v oblasti dodávek akustických stropních podhledů a dělících příček. Nyní přichází na trh s unikátním spojením systému podhled + příčka pro dosažení optimální prostorové akustiky a s garancí maximálních hodnot stavební akustiky. + =

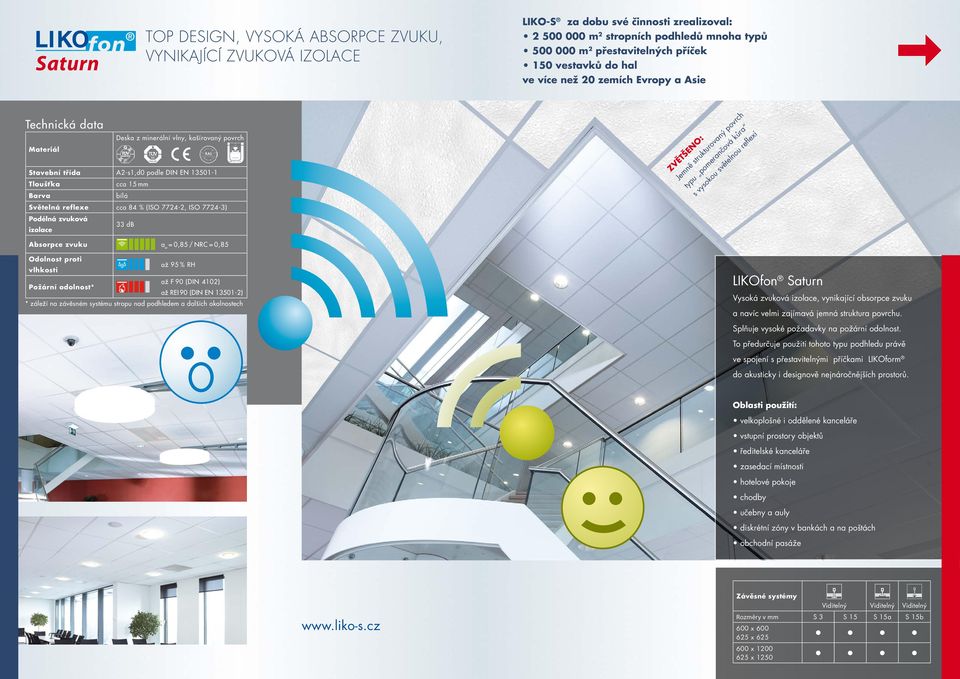

4 Saturn TOP Design, vysoká absorpce zvuku, vynikající zvuková izolace LIKO-S za dobu své činnosti zrealizoval: m 2 stropních podhledů mnoha typů m 2 přestavitelných příček 150 vestavků do hal ve více než 20 zemích Evropy a Asie Technická data Deska z minerální vlny, kašírovaný povrch Materiál Stavební třída A2-s1,d0 podle DIN EN Tloušťka cca 15 mm Barva bílá Světelná reflexe cca 84 % (ISO , ISO ) Podélná zvuková izolace 33 db ZVĚTŠENO: Jemně strukturovaný povrch typu pomerančová kůra s vysokou světelnou reflexí Absorpce zvuku a w = 0,85 / NRC = 0,85 Odolnost proti vlhkosti až 95 % RH Požární odolnost* až F 90 (DIN 4102) až REI 90 (DIN EN ) * záleží na závěsném systému stropu nad podhledem a dalších okolnostech LIKOfon Saturn Vysoká zvuková izolace, vynikající obsorpce zvuku a navíc velmi zajímavá jemná struktura povrchu. Splňuje vysoké požadavky na požární odolnost. To předurčuje použití tohoto typu podhledu právě ve spojení s přestavitelnými příčkami LIKOform do akusticky i designově nejnáročnějších prostorů. Oblasti použití: velkoplošné i oddělené kanceláře vstupní prostory objektů ředitelské kanceláře zasedací místnosti hotelové pokoje chodby učebny a auly diskrétní zóny v bankách a na poštách obchodní pasáže Závěsné systémy Viditelný Viditelný Viditelný Rozměry v mm S 3 S 15 S 15a S 15b 600 x x x x 1250

5 Jupiter Minimální přeslechy, vynikající akustická pohoda Díky svým zkušenostem Vám nabízíme pomoc při: doporučení nejvhodnějšího typu podhledu podle oblasti použití nalezení nejlepšího řešení pro spojení podhledů a přestavitelných stěn výběru optimální skladby podhledů s ohledem na cenu, akustiku, požární odolnost, světelnou pohodu a další nároky uživatelů prostor Technická data Materiál Deska z minerální vlny, kašírovaný povrch ZVĚTŠENO: Hladký popelavě bílý povrch působí příjemným teplým dojmem Stavební třída A2-s1,d0 podle DIN EN Tloušťka cca 15 mm Barva bílá Světelná reflexe cca 87 % (ISO , ISO ) Podélná zvuková izolace 33 db Absorpce zvuku a w = 0,85 / NRC = 0,85 Odolnost proti vlhkosti až 95 % RH Požární odolnost* až F 90 (DIN 4102) až REI 90 (DIN EN ) * záleží na závěsném systému stropu nad podhledem a dalších okolnostech LIKOfon Jupiter Pokud jste příznivci stropů s hladší strukturou a potřebujete vysokou požární odolnost, nabízíme Vám právě LIKOfon Jupiter. Má vynikající zvukovou izolaci i pohltivost zvuku. Oblasti použití: velkoplošné i oddělené kanceláře vstupní prostory zasedací místnosti učebny a přednáškové sály hotelové pokoje podhledy v halových vestavcích Závěsné systémy Viditelný Viditelný Viditelný Rozměry v mm S 3 S 15 S 15a S 15b 600 x x x x 1250

6 Pluto Optimální poměr mezi cenou a vlastnostmi Řadu našich vlastních podhledů LIKOfon můžeme ještě doplnit o podhledy našich partnerů OWA, Rockfon, Durlum Technická data Deska z minerální vlny Materiál Stavební třída A2-s1,d0 podle EN Tloušťka 15 mm a 20 mm Barva bílá Světelná reflexe cca 84 % (ISO , ISO ) Podélná zvuková izolace od 35 db do 49 db Absorpce zvuku a w = 0,65 / NRC = 0,65 Odolnost proti vlhkosti až 95 % RH Požární odolnost* až F 120 (DIN 4102) až REI 120 (EN ) * záleží na závěsném systému stropu nad podhledem a dalších okolnostech ZVĚTŠENO: Povrch je ostřejší pískovaná omítková struktura s mikrootvory LIKOfon Pluto Stropní podhledy LIKOfon Pluto nabízejí velmi příznivý kompromis mezi akustickými vlastnostmi a cenou. Podhledové kazety Pluto jsou k dispozici v celé šíři modulových rozměrů a typů hran, čímž splňují i nejnáročnější požadavky architektů a projektantů na vysokou estetickou úroveň prostorů. Oblasti použití: kanceláře banky školy chodby objektů různého charakteru vestavěné kanceláře v průmyslových halách obchodní prostory Závěsné systémy Viditelný Skrytý / částečně skrytý S pásovým rastrem Předepjatý Rozměry v mm S 3 S 3a S 15 S 15a S 15b S 1/1a S 9a/b S 2a S 2b S 18p S 18k/b/c S 18d S 6a/b/c 600 x x x x x x x x x x x x x x x x x x x x x 1250

7 Závěsné systémy pro podhledy LIKOfon Závěsné systémy pro podhledy LIKOfon Systém S 18 Bandraster pro LIKOfon Saturn Jupiter Pluto Systém S 3, S 3a, S 15, S 15a Viditelný, demontovatelný pro LIKOfon Saturn Jupiter Pluto Time for detail! 1 Podélný řez: 2 4 Průřez: 3 NEW 1 Závěs nonius 2 bandraster 3 spojovací profil 4 nástěnný profil Rozměry profilu: 100 / 125 / Příčný řez: 1 Závěsy 2 Nosný profil 3 Spojovací profil 4 Stupňový nástěnný profil 5 Vložka Contura č. 42/24 Rozměry profilu: S 3a S 15a Příklady instalací závěsných systémů s bandrastery: Hrany podhledových kazet: S 3 S 3a Barvy a povrchová úprava: Všechny kovové součásti jsou pozinkované nebo opatřené bílou vrstvou, další podrobnosti a barvy podle ceníku LIKO-S Minimální výška pro zavěšení: mm (závisí na dané nosné části stropu) pro pohodlnou demontáž desek 120 mm Standardní rozměr rastru: 600 x 600 mm 625 x 625 mm 600 x mm 625 x x mm Další rozměrové varianty: Šířka: 300, 312,5, 400 mm Délka: 1 200, 1 250, 1 500, 2 000*, 2 500* mm * omezená možnost vyjmutí kazet Testováno pro požární odolnost Hrany podhledových kazet: S 3 S 3a S 15 S 15a S 3a Barvy a povrchová úprava: Všechny kovové součásti jsou pozinkované nebo opatřené bílou vrstvou, další podrobnosti a barvy podle ceníku LIKO-S Minimální výška pro zavěšení: mm (závisí na dané nosné části stropu) pro pohodlnou demontáž desek 120 mm Standardní rozměr rastru: Šířka: 300, 312,5, 400, 600 mm Délka: 1 200, 1 250, 1 500, 2 000*, 2 500* mm * omezená možnost vyjmutí kazet Systémové řešení pro ukotvení přestavitelné příčky do podhledů Univerzální a nejvíce používaný závěsný systém Time for detail

8 Závěsné systémy pro podhledy LIKOfon Závěsné systémy pro podhledy LIKOfon Systém S 15b - LIKOfon -line Viditelný, demontovatelný pro LIKOfon Saturn Jupiter Pluto Systém S 9a Skrytý, demontovatelný pro LIKOfon Saturn Jupiter Pluto Podélný řez hranou 3: Montáž na závěsech: Podélný řez: Průřez hranou 3: Průřez: 1 Závěsy 2 Nosný profil 3 Spojovací profil 4 Nástěnný profil Rozměry profilu: Podélný řez hranou 15b: Průřez hranou 15b: 1 Závěsy 2 Profily závěsů 3 Spojky 4 Pružné spojky 5 Stupňovaný profil Z 6 Spojka 7 Profil L 8 Úhlový nástěnný profil 9 Svěrací plech 10 Dřevěný nosník Rozměry profilu: Přímá montáž: Demontáž desek: Mírným pozvednutím a posunutím do strany lze každou desku demontovat přímo dolů a stejným způsobem ji zase nasadit Standardní rozměr rastru: 600 x 600 mm 625 x 625 mm Hrany podhledových kazet: S 15b Standardní rozměr rastru: 600 x 600 mm 625 x 625 mm Hrany podhledových kazet: Podélné hrany S 9a S 9a Barvy a povrchová úprava: Všechny kovové součásti jsou pozinkované a opatřené bílým nástřikem s černou stínovou drážkou Minimální výška pro zavěšení: mm (závisí na dané nosné části stropu) pro pohodlnou demontáž desek 120 mm Další rozměrové varianty: Šířka: 300, 400 mm Délka: 1 200, mm Čelní hrany S 9b Barvy a povrchová úprava: Všechny kovové součásti jsou pozinkované a opatřené bílým nástřikem, další podrobnosti viz ceník LIKO-S Minimální výška pro zavěšení: Montáž závěsu cca 165 mm (závisí na dané nosné části stropu), přímá montáž cca 65 mm + dřevěný nosník Závěsný systém LIKOfon -line vytváří spolu s podhledy LIKOfon velmi čistý a elegantní design stropu, ideální pro spojení podhled - příčka Speciální závěsný systém pro hladký a decentní vzhled stropu
