1 PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci Stěnové obklady AMF Line Design a akustika na stěně MADE IN GERMANY _Prospekt Wandabsorber_CZ.indd 1

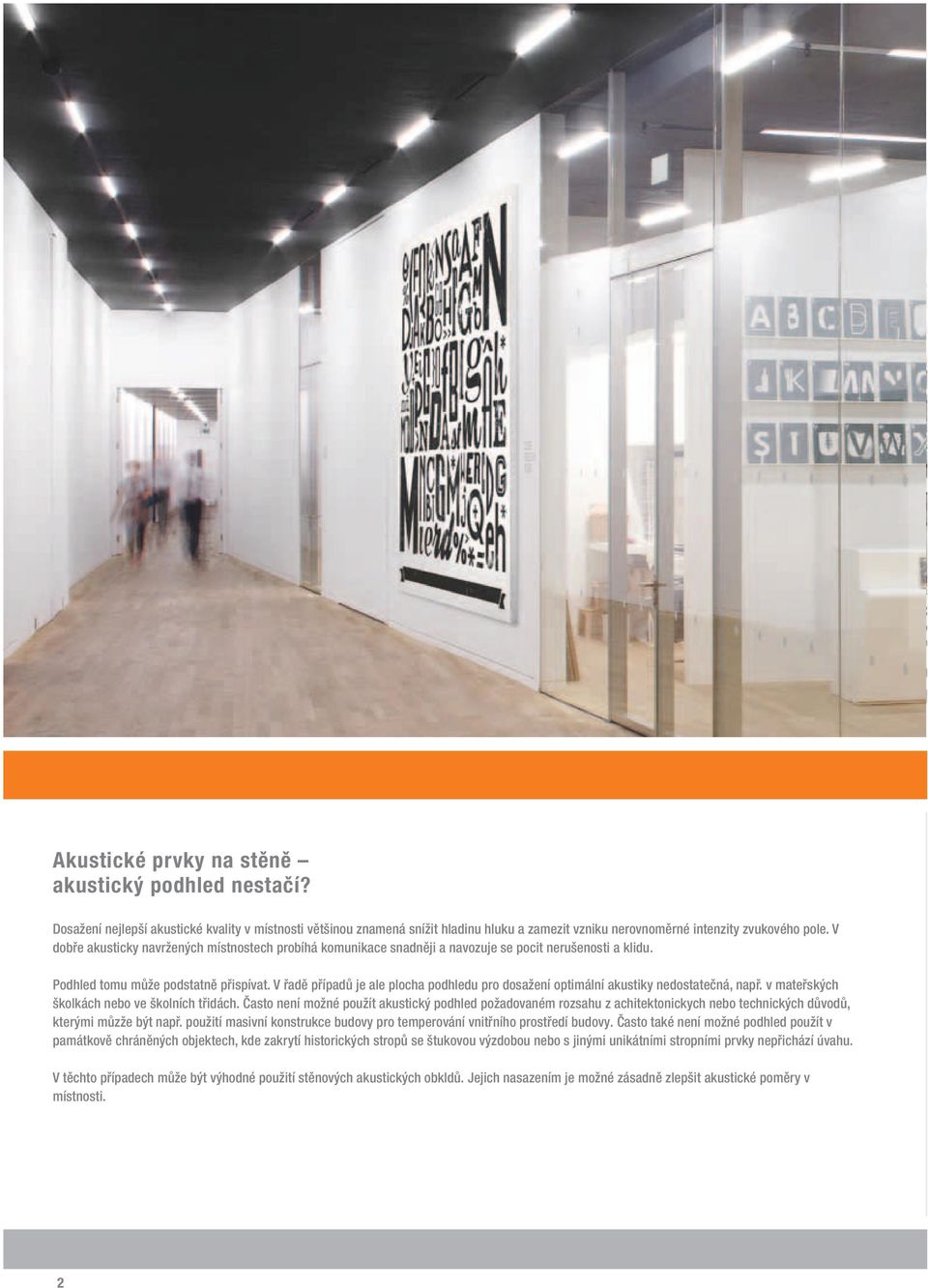

2 Akustické prvky na stěně akustický podhled nestačí? Dosažení nejlepší akustické kvality v místnosti většinou znamená snížit hladinu hluku a zamezit vzniku nerovnoměrné intenzity zvukového pole. V dobře akusticky navržených místnostech probíhá komunikace snadněji a navozuje se pocit nerušenosti a klidu. Podhled tomu může podstatně přispívat. V řadě případů je ale plocha podhledu pro dosažení optimální akustiky nedostatečná, např. v mateřských školkách nebo ve školních třidách. Často není možné použít akustický podhled požadovaném rozsahu z achitektonickych nebo technických důvodů, kterými můzže být např. použití masivní konstrukce budovy pro temperování vnitřního prostředí budovy. Často také není možné podhled použít v památkově chráněných objektech, kde zakrytí historických stropů se štukovou výzdobou nebo s jinými unikátními stropními prvky nepřichází úvahu. V těchto případech může být výhodné použití stěnových akustických obkldů. Jejich nasazením je možné zásadně zlepšit akustické poměry v místnosti _Prospekt Wandabsorber_CZ.indd 2

3 Oblasti použití stěnových akustických obkladů VEŘEJNÉ BUDOVY ŠkoIni třídy Posluchárny Čekárny Kinosály Restaurace Prodejny ADMINISTRATIVNí BUDOVY Kanceláře Velkoprostorové kanceláře Chodby Jednací místnosti _Prospekt Wandabsorber_CZ.indd 3

4 Design a akustika na stěně: AMF Line Stěny podstatně ovlivňují charakter prostoru a přispivají k vytváření živé interiérové architektury. Proto také rozšiřujeme naši nabídku akustických podhledů o stěnové akustické obklady AMF Line. Jsou dodávány v různých provedeních v designu, který umožňuje jejich použití jako interiérových dynamických prvků. Tvořivosti nejsou kladeny žádné hranice: různé typy rámů, rozličné rozměry a mnoho provedení povrchu. Některé z nich nabízejí možnost využití vlastních grafických návrhů, které dělají z každého obkladu AMF Line předmět mnohostranného využití. Přitom není nutné dělat kompromisy ani v designu ani ve funkčnosti. Stěnové obklady AMF Line se dodávají ve třech provedeních. Důležité vlastnosti stěnových obkladů AMF Line* zamezení dunivých efektů. třepotavé ozvěny optimalizovaná akustika prostoru díky zvukově pohltivým panelům v provedení Kombimetall se může použít jako magnetická tabule je možné přizpůsobit formát a design aktivní prvek pro návrhu interiéru díky montážním rámům jednoduchá a rychlá montáž * v závislosti na provedení _Prospekt Wandabsorber_CZ.indd 4

5 Přehled akustických stěnových obkladů AMF Line Dekorativní stěnové akustické panely s limitovanými rozměry s možností potisku zvoleným vzorem Technické údaje Velkoformátové nebo malé designove stěnové panely s textilním potahem s možností potisku zvoleným vzorem. AMF Line Modern Reakce na oheň A2-s1,d podle EN Zvuková pohltivost DIN EN ISO 354 (viz strana 7) Velkoformátové stěnové akustické obklady s neomezenou délkou. Eleganní řešení prostupů dveří nebo oken jsou možná. AMF Line Style AMF Line Classic A2-s1,d podle EN EN ISO 354 (viz strana 9) Podle použitého provedení povrchu EN ISO 354 (viz strana 11) Odolnost vlhkosti do 95% relativní vzdušné vlhkosti Povrch Povrch z netkané textilie bily nebo s potiskem Textilie bilá nebo s potiskem do 95% relativní vzdušné vlhkosti Netkaná textilie nebo děrovaný plech Používané druhy desek Thermatex Alpha Hrana SK Jako absorpční viožka desky z pěnové hmoty Thermatex Alpha HD Thermatex db Acoustic Thermatex Acoustic Thermatex Kombimetall perf. Hrany GN/SK a AW/SK Formáty desek Šířka max. 24 mm Výška max. 12 mm Formáty rámu 6 mm x 12 mm 12 mm x 12 mm 12 mm x 18 mm 12 mm x 24 mm ZvIáštní formáty na vyžádání Neomezeno Délka neomezena Výška max. 182 mm Tloušťka rámu 43 mm Basic light: 2 mm Basic ES: 26 mm Basic DS: 49 mm 43 mm Barva rámu Alu Natur eloxovaný E6-EV1 Alu Natur eloxovaný E6-EV1 Bílá podobnáá RAL 916 Hmotnost 6 mm x 12 mm: cca. 5 kg/ks 12 mm x 12 mm: cca. 9 kg/ks 12 mm x 18 mm: cca. 16 kg/ks 12 mm x 24 mm: cca. 25 kg/ks Basic light: cca. 3 kg/m² Basic ES: cca. 5 kg/m² Basic DS: cca. 6 kg/m² Podle použité desky: Thermatex db Acoustic: cca. 1 kg/m² Thermatex Kombimetall perf.: cca. 11 kg/m² Šířka 3, 312,5, 6 a 625 mm Výška max. 18 mm Zvláštní formáty na vyžádání _Prospekt Wandabsorber_CZ.indd 5

6 Stěnový akustický panel AMF Line Modern AMF Line Modern tvoří mineralni deska vložená do hliníkového rámu. Povrch kašírovaný netkanou textilií je standardně bílý, může být ale i potištěn technologií Varioline jakoukoliv barvou nebo grafickým motivem. Stěnový panel se dodává jako zkompletovaný díl připravený pro montáž a může být pomocí přiložených excentrickým příponek a montážního klíče rychle a jednoduše upevněn na stěnu. Diky navržené kocepci skladby desky dosahuje panel vynikajících hodnot zvukové pohkltivosti _Prospekt Wandabsorber_CZ.indd 6

7 Rohová spojka Upevnění na stěnu 6 Hliníkový profil Deska AMF-THERMATEX Spojovací úhelník Akustická výplň Hliníkový excentr Šroub se závitem M6 x 8 Upovňovací šroub Hodnoty zvukové pohltivosti 2,5 2, 1,54 1,5 1,48 1,52 1,54 1,14 1,,5 AMF Line Modern 12 x 18 mm 3, 3,1 2,5 2, 3,12 2,91 3,7 Absorpční plocha AObj / m² 3, Absorpční plocha AObj / m² AMF Line Modern 12 x 12 mm 2,13 1,5 1, 1,17,5, _Prospekt Wandabsorber_CZ.indd 7

8 Stěnový akustický panel AMF Line Style Individuálně potisknutelný textilní potah napnutý designovém hliníkovém rámu - to je AMF Line Style. V hliníkovém rámu je po celém obvodě spára, do které je potah uchycen pomocí kedru. Díky tomu jl možné potah jednoduše sejmout a nahradit jiným motiven rychle, jednoduše a bez poiřeby speciálního nářadi! Profil se dodává se zabudovaným systémem napojení rohů. Basic light: jednoduchý profil pro jednostranný potah pro panely y malých formátech Basic ES: profil pro všechny formáty s jednoatranným potahem Basic DS: profil pro stěnové obklady s oboustranným potahem a vysoce účinnou akustickou výplní _Prospekt Wandabsorber_CZ.indd 8

9 Příčný řez profilem Basic ES Basic DS 26 2 Rohová spojka Hliníkový profil Textilní potah 45 Basic light Zaoblený roh Zaoblený roh je k dispozici pouze pro provedení Basic ES und Basic DS Rohový úhelník Zaoblený roh AMF Line Style Basic light: 2 mm 1,,8,8,55,6,3,4,2,85,8,15 praktický součinitel zvukové pohltivosti ap Hodnoty zvukové pohltivosti 1,,85,8,65,6,35,4,2,15,9, AMF Line Style Basic DS: 49 mm 1, 1,,8,9,6,4,2,25,6,85,9 praktický součinitel zvukové pohltivosti ap AMF Line Style Basic ES: 26 mm praktický součinitel zvukové pohltivosti ap _Prospekt Wandabsorber_CZ.indd 9

10 THERMATEX Alpha HD THERMATEX db Acoustic THERMATEX Acoustic THERMATEX Kombimetall perf. Stěnový akustický obklad AMF Line Classic Stěnový obklad AMF Line Classic je modulární systém určený jak pro malé, tak i pro velké plochy. Díky sofistikovanému rámovému systému je možné navrhnout obklad témeř libovolné délky. Rámové profily dodávané v maximální délce 3,75 m se spojují jednoduše podélnými spojkami. I pro prostupy jako jsou dveře nebo okna existují chytrá řešení. K dispozici jsou akustické panely se skrytou konstrukcí jak s povrchem kašírovaným netkanou textilií, tak i s perforovaným kovovým povrchem _Prospekt Wandabsorber_CZ.indd :42

11 Rohová spojka Stěnové upevnění Ocelový profil Deska AMF - THERMATEX Rohová spojka pro vnější roh (plast) Rohová spojka pro vnitřní roh (plast) 1,,8,6,4,2,8,65,9,95 1, THERMATEX Kombimetall perforiert, ,,8,6,4,2,25,65,7,75,75,65 praktický součinitel zvukové pohltivosti ap THERMATEX db Acoustic 24 mm praktický součinitel zvukové pohltivosti ap Hodnoty zvukové pohltivosti Hodnoty pro THERMATEX Acoustic a THERMATEX Alpha HD obdržíte na vyžádání _Prospekt Wandabsorber_CZ.indd :42

12 Vzhledem k používané typografické technologii může v předkládaném katalogu dojít k barevným a kvalitativním odchylkám oproti originálním produktům. Závazný výběr konkrétního výrobku proto doporučujeme provést podle fyzických vzorků jednotlivých produktů. Všechny údaje a technické informace v tomto katalogu a dalších publikacích, vztahujících se k podhledovým systémům AMF, vycházejí z výsledků zkoušek, které probíhaly v laboratorních podmínkách. Za rozhodnutí, zda jsou tyto údaje a informace relevantní pro konkrétní plánované použití, je odpovědný zákazník. Všechny uvedené údaje odpovídají aktuálnímu stavu techniky. Je nutno vždy respektovat všechny relevantní zkušební protokoly, montážní pokyny a odborné posudky! Předpokládají výhradní použití systémových dílů a produktů dodávaných AMF, jejichž spolupůsobení bylo potvrzeno interními i externími zkouškami. Při použití nebo kombinování cizích produktů a systémových dílů proto odpadá jakákoliv záruka, neboť nejsou splněny podmínky úřední certifikace. Dále je nutno dbát na to, aby nebyly při montáži dohromady používány materiály z různých výrobních šarží (datum/číslo produkce). Technické změny bez předchozího upozornění vyhrazeny. Dodavatelské vztahy se řídí našimi všeobecnými prodejními, dodacími a platebními podmínkami. Nejaktuálnější technické údaje a informace najdete v technických listech produktů na internetové adrese Tento katalog ztrácí platnost s novým vydáním! Omyly a tiskové chyby vyhrazeny! Značka jakosti RAL garantuje vysokou kvalitu minerální vlny AMF, jakož i její biologickou odbouratelnost. Erzeugnisse aus MINERALWOLLE Firma Knauf AMF GmbH & Co.KG je certifikována dle ISO 91 a ISO 141. Code mit dem Handy scannen und sofort zum PDF-Download der Produktbroschüre gelangen. 9/213 Knauf AMF s.r.o. Chlumčanského 5/497 CZ Praha 8 Tel.: (+42) Fax: (+42) info@knaufamf.cz _Prospekt Wandabsorber_CZ.indd :42
