1 Problematika malých průtoků Niedrigwasserproblematik Oldřich Novický Pavel Treml Ladislav Kašpárek

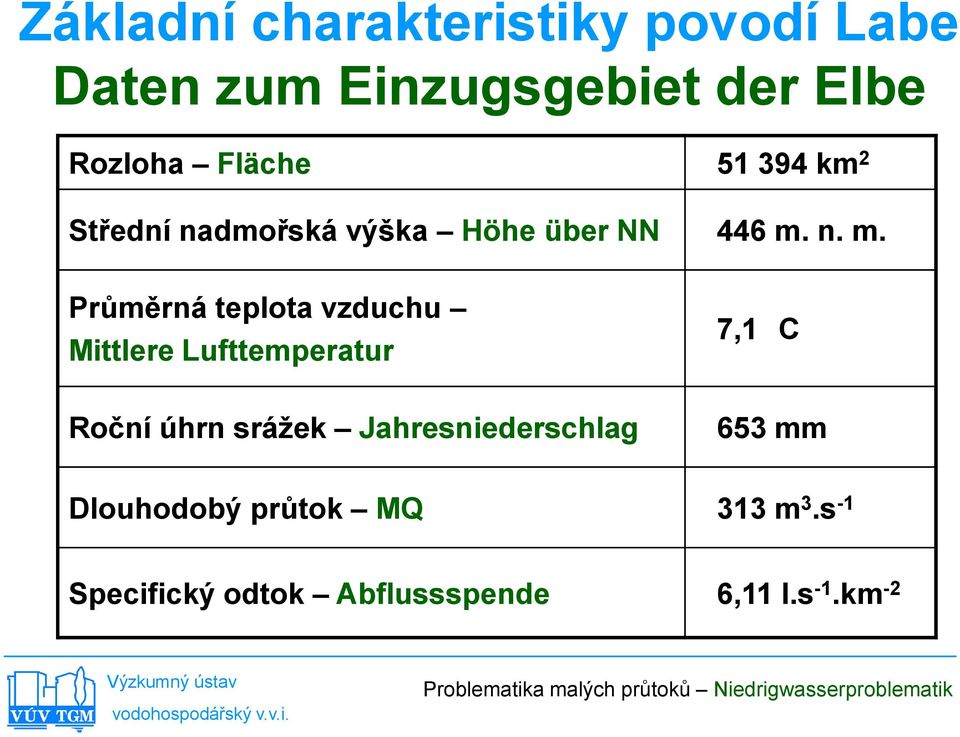

2 Základní charakteristiky povodí Labe Daten zum Einzugsgebiet der Elbe Rozloha Fläche km 2 Střední nadmořská výška Höhe über NN 446 m. n. m. Průměrná teplota vzduchu Mittlere Lufttemperatur 7,1 C Roční úhrn srážek Jahresniederschlag 653 mm Dlouhodobý průtok MQ 313 m 3.s -1 Specifický odtok Abflussspende 6,11 l.s -1.km -2

3 Významné vodní nádrže v povodí Labe Bedeutende Talsperren im Einzugsgebiet der Elbe Wasserlauf Elbe Moldau Eger Talsperren Grenze Einzugsgeb. Grenze Tschechische R.

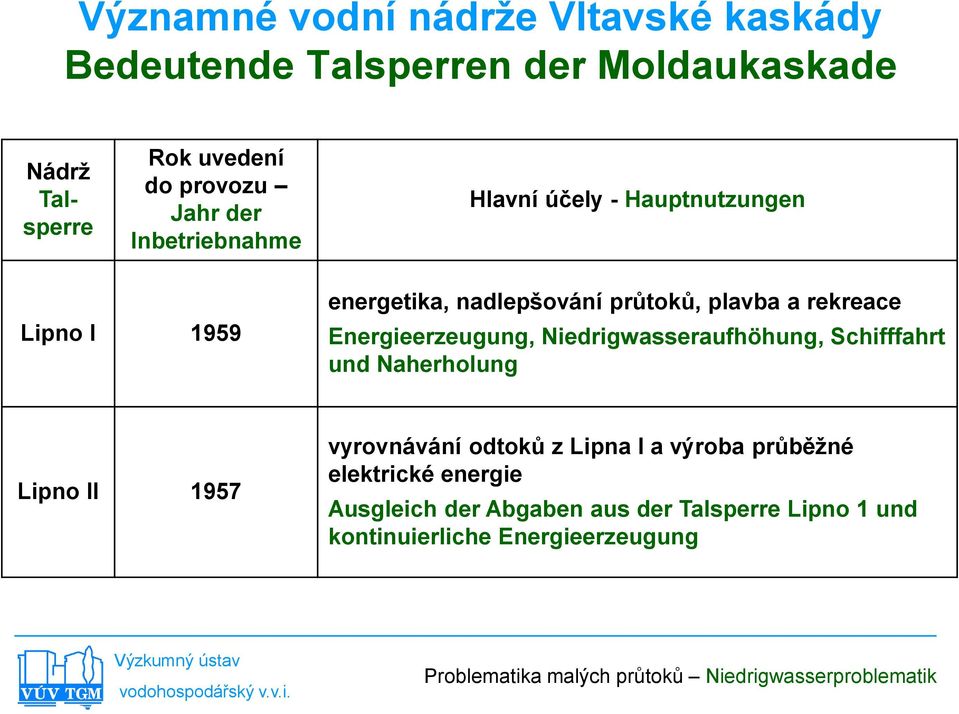

4 Významné vodní nádrže Vltavské kaskády Bedeutende Talsperren der Moldaukaskade Nádrž Talsperre Rok uvedení do provozu Jahr der Inbetriebnahme Hlavní účely - Hauptnutzungen Lipno I 1959 energetika, nadlepšování průtoků, plavba a rekreace Energieerzeugung, Niedrigwasseraufhöhung, Schifffahrt und Naherholung Lipno II 1957 vyrovnávání odtoků z Lipna I a výroba průběžné elektrické energie Ausgleich der Abgaben aus der Talsperre Lipno 1 und kontinuierliche Energieerzeugung

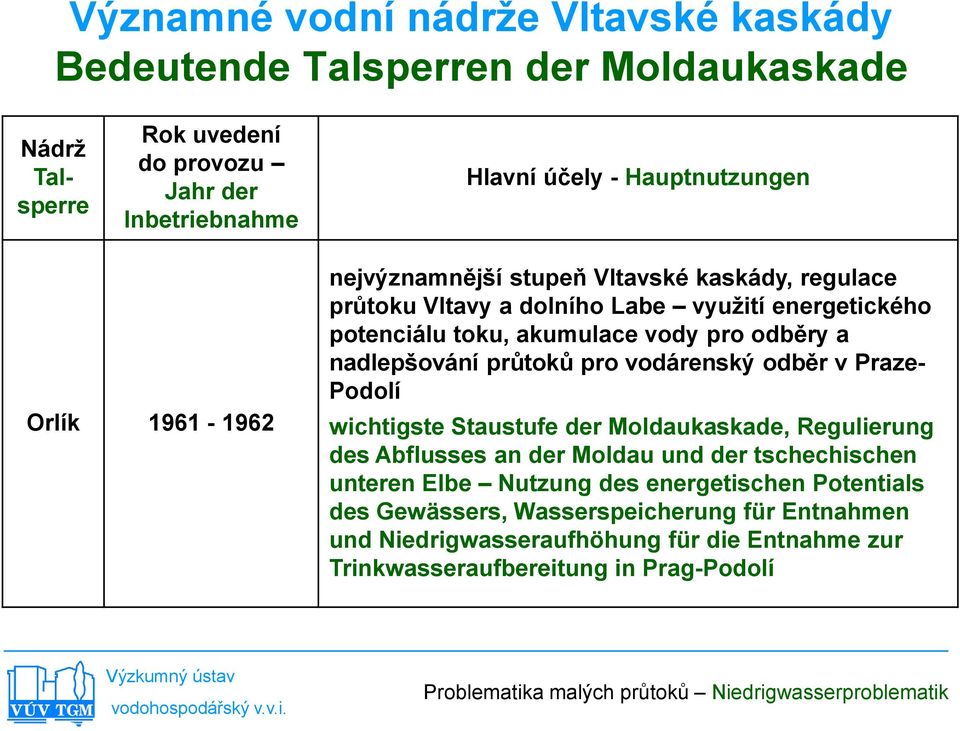

5 Významné vodní nádrže Vltavské kaskády Bedeutende Talsperren der Moldaukaskade Nádrž Talsperre Rok uvedení do provozu Jahr der Inbetriebnahme Hlavní účely - Hauptnutzungen Orlík nejvýznamnější stupeň Vltavské kaskády, regulace průtoku Vltavy a dolního Labe využití energetického potenciálu toku, akumulace vody pro odběry a nadlepšování průtoků pro vodárenský odběr v Praze- Podolí wichtigste Staustufe der Moldaukaskade, Regulierung des Abflusses an der Moldau und der tschechischen unteren Elbe Nutzung des energetischen Potentials des Gewässers, Wasserspeicherung für Entnahmen und Niedrigwasseraufhöhung für die Entnahme zur Trinkwasseraufbereitung in Prag-Podolí

6 Významné vodní nádrže Vltavské kaskády Bedeutende Talsperren der Moldaukaskade Nádrž Talsperre Rok uvedení do provozu Jahr der Inbetriebnahme Hlavní účely - Hauptnutzungen Slapy nadlepšení průtoků pro odběry na elektrárnu, potřeby plavby, zajišťování minimálního průtoku pro vodárnu v Praze-Podolí, odběr užitkové vody pro vodárenské účely v okrese Praha-západ a pro rekreaci Niedrigwasseraufhöhung für Kraftwerksentnahmen, den Bedarf der Schifffahrt, die Gewährleistung eines Mindestabflusses für das Wasserwerk in Prag-Podolí, Betriebswasserentnahme für die Trinkwasserversorgung im Kreis Prag-West und für die Naherholung

7 Průtok (m 3 s -1 ) Vliv vodní nádrže Nechranice na průtoky Einfluss der TS Nechranice auf den Abfluss Pravděpodobnost překročení (%) Čáry překročení průměrných denních průtoků Ohře v Lounech za období a Überschreitungslinien der mittleren Tagesabflüsse an der Eger in Louny für die Jahresreihen und

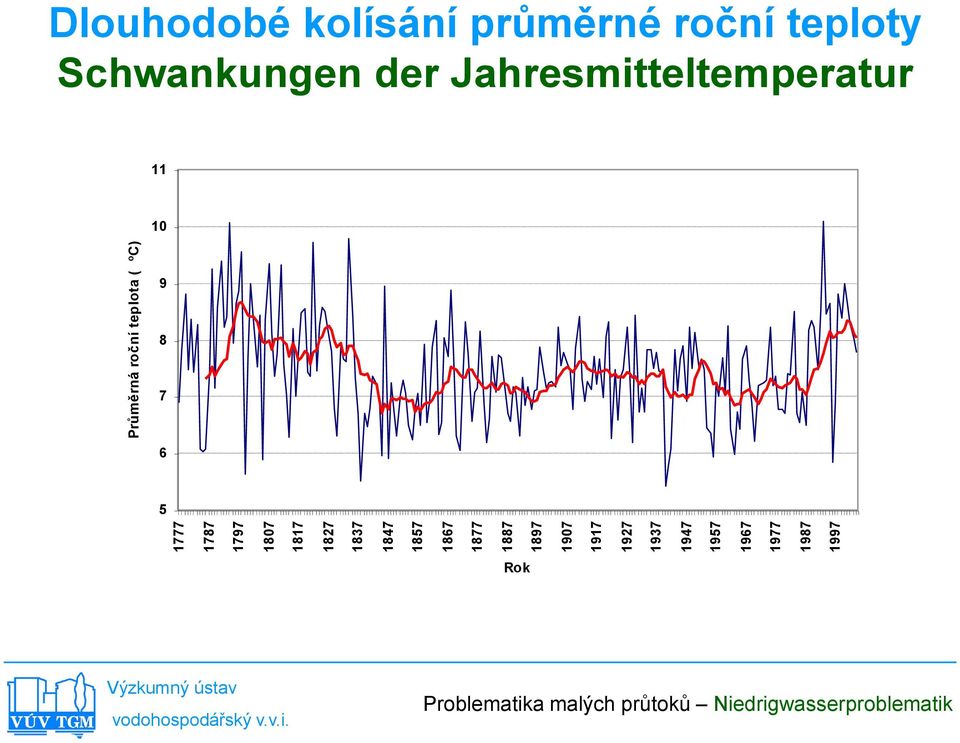

8 Průměrná roční teplota ( o C) Dlouhodobé kolísání průměrné roční teploty Schwankungen der Jahresmitteltemperatur Rok

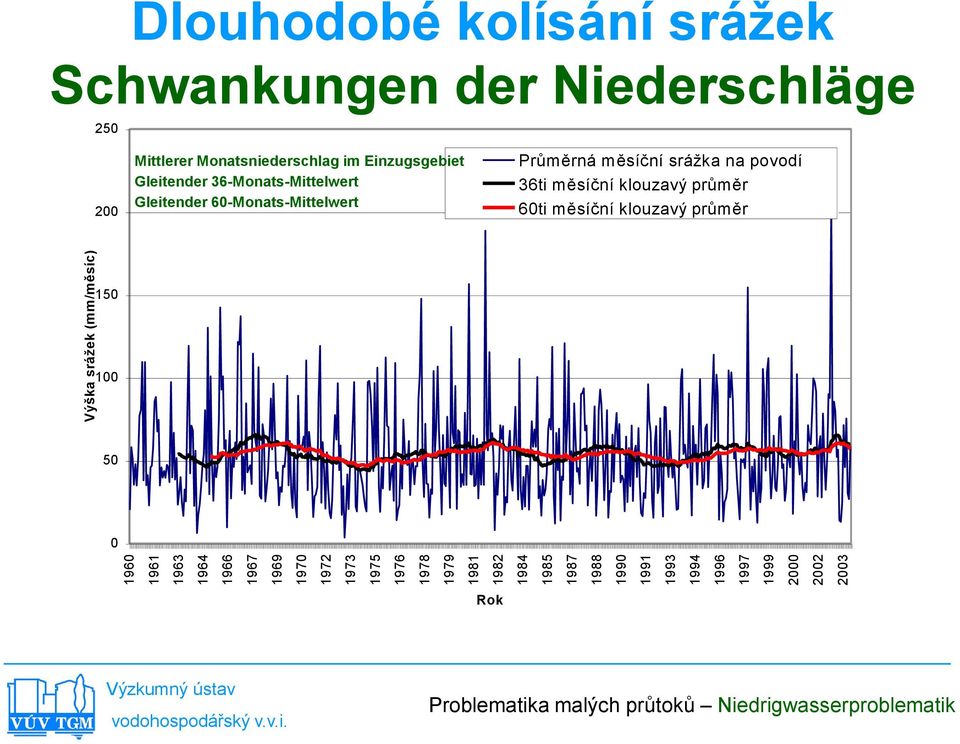

9 Výška srážek (mm/měsíc) Dlouhodobé kolísání srážek Schwankungen der Niederschläge Mittlerer Monatsniederschlag im Einzugsgebiet Gleitender 36-Monats-Mittelwert Gleitender 60-Monats-Mittelwert Průměrná měsíční srážka na povodí 36ti měsíční klouzavý průměr 60ti měsíční klouzavý průměr Rok

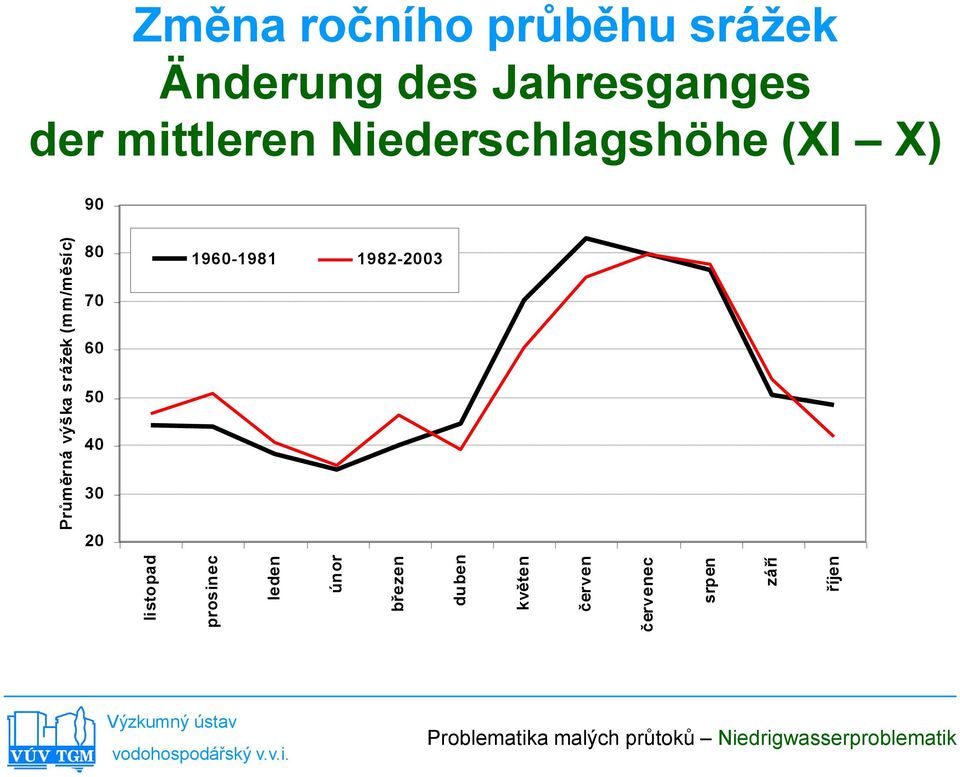

10 Změna ročního průběhu srážek Änderung des Jahresganges der mittleren Niederschlagshöhe (XI X) Průměrná výška srážek (mm/měsíc) listopad prosinec leden únor březen duben květen červen červenec srpen září říjen

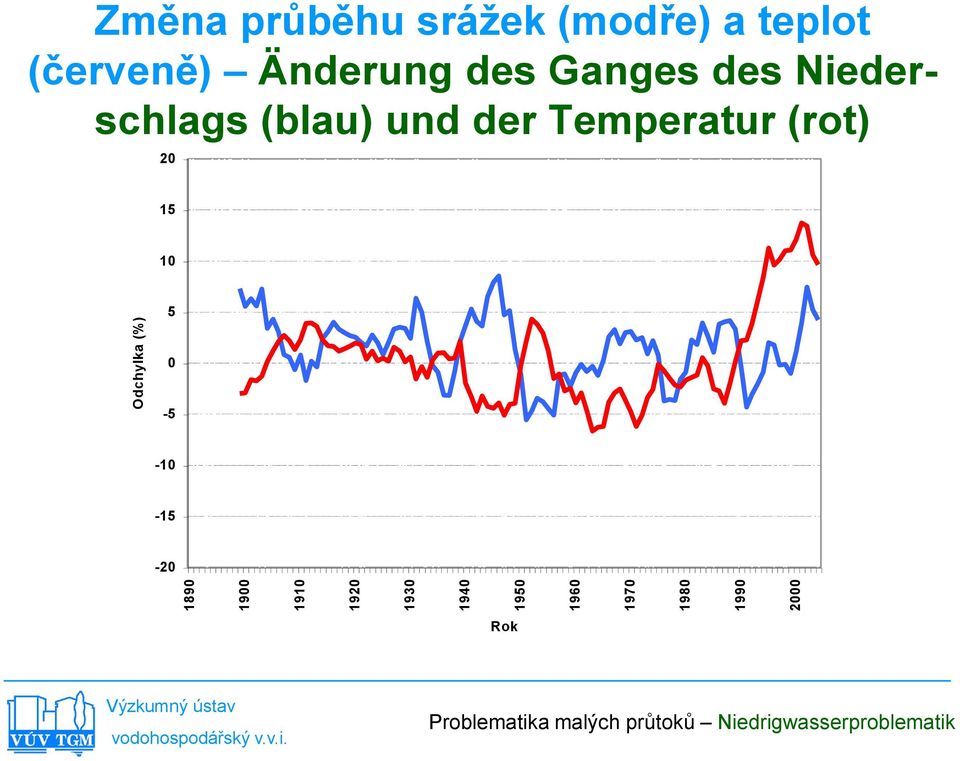

11 Odchylka (%) Změna průběhu srážek (modře) a teplot (červeně) Änderung des Ganges des Niederschlags (blau) und der Temperatur (rot) Rok

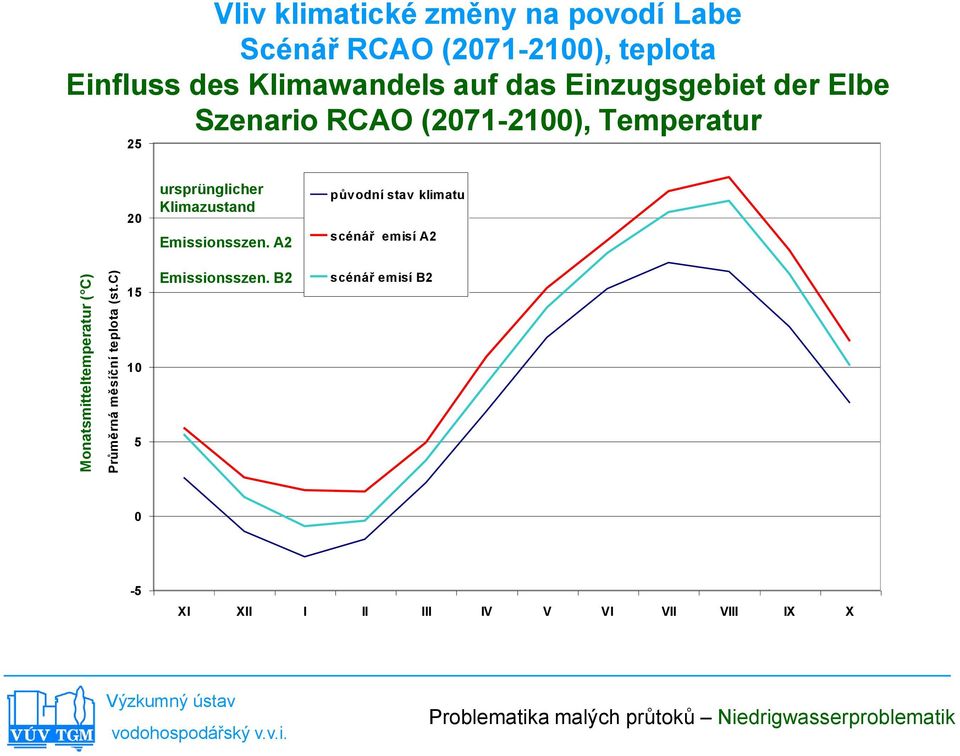

12 Monatsmitteltemperatur ( C) Průměrná měsíční teplota (st.c) Vliv klimatické změny na povodí Labe Scénář RCAO ( ), teplota Einfluss des Klimawandels auf das Einzugsgebiet der Elbe Szenario RCAO ( ), Temperatur ursprünglicher Klimazustand Emissionsszen. A2 Emissionsszen. B2 původní stav klimatu scénář emisí A2 scénář emisí B XI XII I II III IV V VI VII VIII IX X

13 Mittlere Monatsniederschlagshöhe (mm) Průměrná měsíční výška srážek (mm) Vliv klimatické změny na povodí Labe Scénář RCAO ( ), srážky Einfluss des Klimawandels auf das Einzugsgebiet der Elbe Szenario RCAO ( ), Niederschläge původní stav klimatu scénář emisí A2 scénář emisí B2 ursprünglicher Klimazustand Emissionsszen. A2 Emissionsszen. B XI XII I II III IV V VI VII VIII IX X

14 Mittlere Monatsabflusshöhe (mm) Průměrná měsíční výška odtoku (mm) Vliv klimatické změny na povodí Labe, scénář RCAO ( ) Průměrná měsíční výška odtoku z povodí Einfluss des Klimawandels auf das Einzugsgebiet der Elbe Szenario RCAO ( ) Mittlere Monatsabflusshöhe aus dem Einzugsgebiet ursprünglicher Klimazustand původní stav klimatu Emissionsszen. A2 scénář emisí A2 20 Emissionsszen. B2 scénář emisí B XI XII I II III IV V VI VII VIII IX X

15 Pokles odtoku v povodí Vltavy model RCAO scénář B2 Prozentualer Rückgang des Abflusses an den Pegeln im Einzugsgebiet der Moldau Modell RCAO Szenario B2

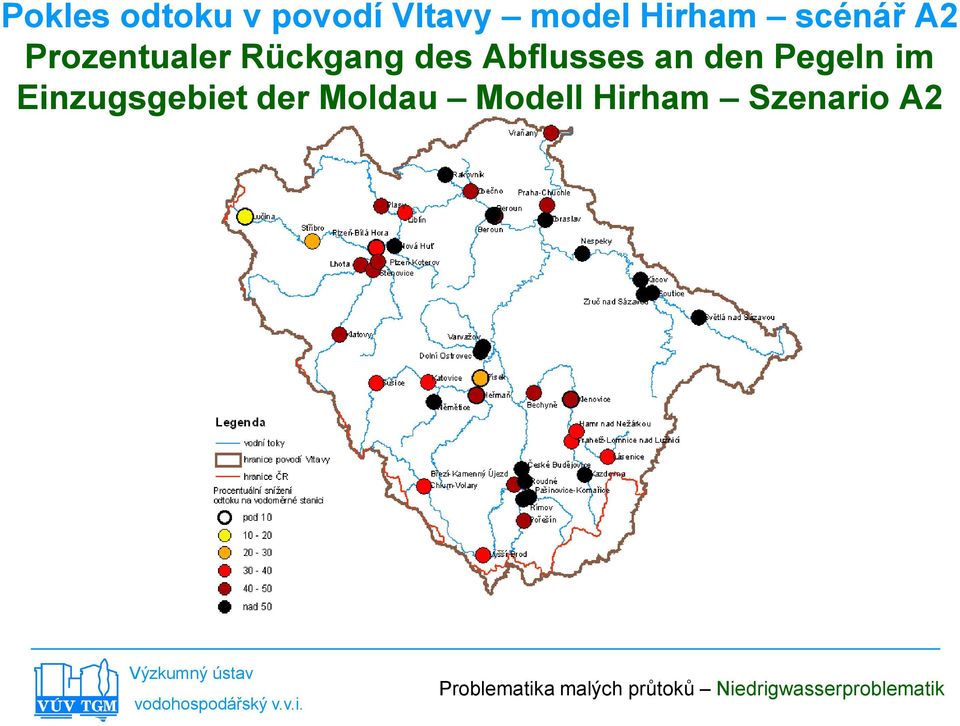

16 Pokles odtoku v povodí Vltavy model Hirham scénář A2 Prozentualer Rückgang des Abflusses an den Pegeln im Einzugsgebiet der Moldau Modell Hirham Szenario A2

17 Průtok (m3/s) Průměrné, minimální a maximální roční průtoky Mittlere, niedrigste und höchste Jahresabflüsse Rok min průměr max

18 Průtok (m3/s) 400 Průměrné denní průtoky Mittlere Tagesabflüsse Období

19 Průtok 140 Minimální denní průtoky Niedrigste Tagesabflüsse Rok (m3/s)

20 Průtok (m3/s) Maximální denní průtoky Höchste Tagesabflüsse Období

21 Abflusshöhe [mm] Odtoková výška [mm] Čára překročení denních průtoků Überschreitungslinie der Tagesabflüsse Pravděpodobnost překročení průtoku [%] Wahrscheinlichkeit der Überschreitung des Abflusses [%]

22 Závěry Schlussfolgerungen V období minimálních průtoků průtoky v současné době neklesají pod 83 m 3 s -1. Stav platí od roku 1956 nadlepšení malých průtoků přehradami Vltavské kaskády (napuštění nádrže Slapy). Po roce 1965 významně navyšuje malé průtoky v povodí Labe i vodní nádrž Nechranice na Ohři (průměrný průtok 30,8 m 3 s -1 ). In Niedrigwasserperioden sinken die Abflüsse derzeitig nicht unter 83 m 3 s -1. Dieser Zustand hält seit 1956 an Niedrigwasseraufhöhung durch die Talsperren der Moldaukaskade (Füllen des Stausees Slapy). Nach 1965 werden die Niedrigwasserabflüsse im Einzugsgebiet der Elbe auch durch die Talsperre Nechranice an der Eger bedeutend erhöht (mittlerer Abfluss 30,8 m 3 s -1 ).

23 Závěry Schlussfolgerungen Před rokem 1955 se vyskytla minima průtoků pod 83 m 3 s -1 častěji (45x). Nejmenší průtoky na Labi byly v letech: Vor 1955 traten Abflussminima unter 83 m 3 s -1 häufiger auf (45x). Die niedrigsten Abflüsse an der Elbe gab es in den Jahren: 1909 (34 m 3 s -1 ) 1911 (35 m 3 s -1 ) 1934 (37 m 3 s -1 ) 1921 (38 m 3 s -1 ) 1954 (40 m 3 s -1 )

24 Závěry Schlussfolgerungen V období klimatické změny In den Zeiten des Klimawandels Vzrůst teploty vzduchu Průměrná roční teplota o 2,5 4 C Nejvíce v srpnu až o více než 6 C Úhrny srážek Roční úhrny se příliš měnit nebudou. Významná změna jejich rozložení během roku V létě a na podzim poklesnou až o 60 %. Na jaře a v zimě vzrostou. Anstieg der Lufttemperatur Jahresmittel um 2,5 bis 4 C am stärksten im August um bis zu mehr als 6 C Niederschlagshöhen Die Jahreshöhen werden sich nicht all zu sehr ändern. bedeutende Änderung ihrer Verteilung im Jahr Sie sinken im Sommer und im Herbst um bis zu 60 %. Sie nehmen im Frühjahr und im Winter zu.

25 Závěry Schlussfolgerungen Odtok z povodí Abfluss aus dem Einzugsgebiet K největšímu poklesu odtoku dojde na podzim (pravděpodobně až o 40 %). K vzestupu odtoku může dojít v zimě. Změny v odtoku budou výraznější na menších tocích. Der stärkste Rückgang wird im Herbst eintreten (wahrscheinlich um bis zu 40 %). Zu einem Abflussanstieg kann es im Winter kommen. An kleineren Gewässern werden die Abflussänderungen stärker ausgeprägt sein.

26 Závěry Schlussfolgerungen Stávající dopady klimatické změny se neprojevily na snížení průtoků důvodem je nadlepšování průtoků vlivem přehradních nádrží. Vliv nádrží by měl významně vylepšovat průtoky i při zvyšujících se dopadech klimatické změny, pokud nedojde k významným změnám v manipulačních řádech. Die derzeitigen Auswirkungen des Klimawandels zeigten sich nicht in einer Reduzierung der Abflüsse der Grund dafür besteht in der Niedrigwasseraufhöhung durch die Talsperren. Sofern es nicht zu bedeutenden Änderungen in den Bewirtschaftungsplänen kommt, sollte der Einfluss der Talsperren die Abflüsse auch bei zunehmenden Auswirkungen des Klimawandels signifikant erhöhen.

27 Děkuji za pozornost Vielen Dank für Ihre Aufmerksamkeit
