1 České vysoké učení technické v Praze Fakulta stavební katedra betonových a zděných konstrukcí 133YBKC Navrhování betonových konstrukcí na počítači C Ing. Petr Bílý, Ph.D. Místnost: B petr.bily@fsv.cvut.cz Web: Ing. Radek Štefan, Ph.D. Místnost: B radek.stefan@fsv.cvut.cz Web:

2 Informace o předmětu Základní informace: Povinně volitelný předmět Zakončení zápočtem, 2 kredity Hodinová dotace 0+2 (2 hodiny cvičení každý týden) Požadavky pro udělení zápočtu: Aktivní účast na cvičeních Maximálně 2 neomluvené absence Organizace výuky: Vyučující prezentuje postup řešení příslušné úlohy (notebook + dataprojektor) Student souběžně řeší úlohu na svém notebooku (případně sleduje výklad a dělá si poznámky)

3 Informace o předmětu Software: V rámci tohoto předmětu budeme pracovat v programu SCIA Engineer 16 (verze ) Většina zásad a postupů, které zde budou prezentovány, platí obecně pro navrhování betonových konstrukcí na počítači. Obsah kurzu: Rámová konstrukce Desková konstrukce Prostorová konstrukce

4 Informace o předmětu Podklady, literatura: Kolář, V., Kanický, V., Němec, I.: FEM: Principy a praxe metody konečných prvků. Praha: Computer Press, Webová stránka předmětu: Jandera, M. a kol. Využití pokročilého modelování konstrukcí v magisterském studiu [on-line]. URL: Nápověda programu: Webová stránka společnosti SCIA:

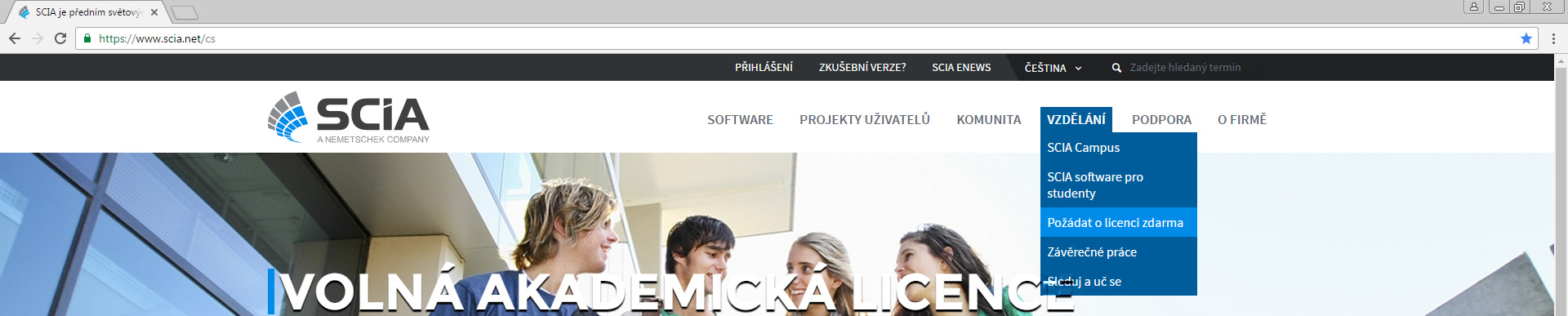

5 Instalace akademické (studentské) licence VZDĚLÁNÍ Požádat o licenci zdarma

6 Instalace akademické (studentské) licence Vyplňte formulář, odešlete.

7 Instalace akademické (studentské) licence Na mail Vám přijde: Odkaz na instalační příručku Odkaz na nejnovější instalační soubor Licenční soubor (SCIAxxxxxx.lid) Nestahujte nejnovější instalační soubor, v rámci předmětu budeme využívat verzi (důvod bude vysvětlen při výuce). Postup: Uložte si instalační příručku a licenční soubor Stáhněte si instalační soubor pro verzi (viz dále) Dále postupujte dle instalační příručky

8 Instalace akademické (studentské) licence PODPORA Stahování

9 Instalace akademické (studentské) licence INSTALLATION SCIA Engineer 16

10 Instalace akademické (studentské) licence INSTALACE Webová instalace ( ), dále dle instalační příručky

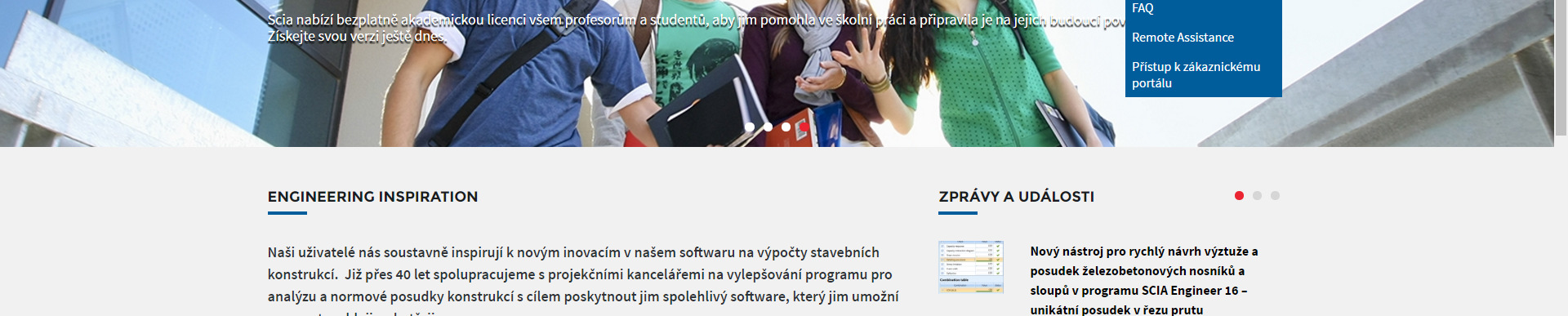

11 Manuály PODPORA Stahování

12 Manuály MANUAL SCIA Engineer manuals

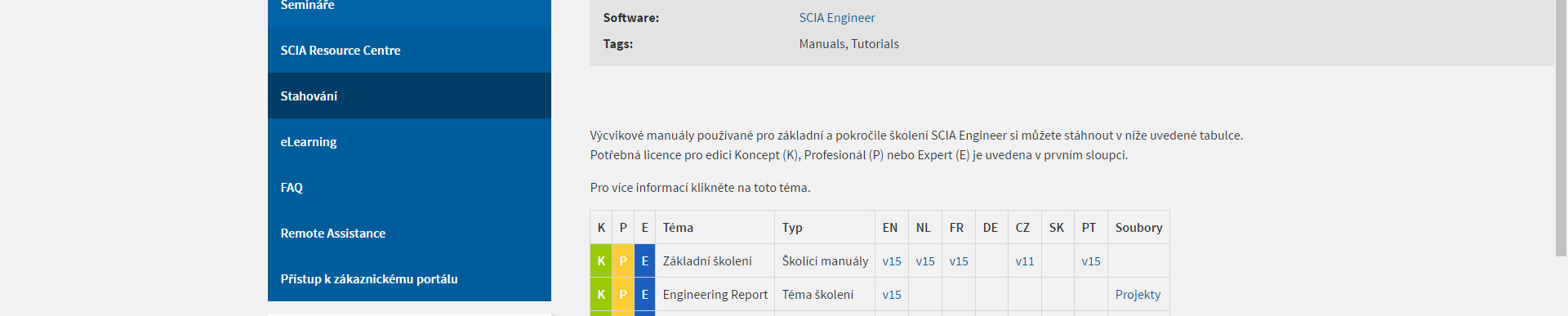

13 Manuály

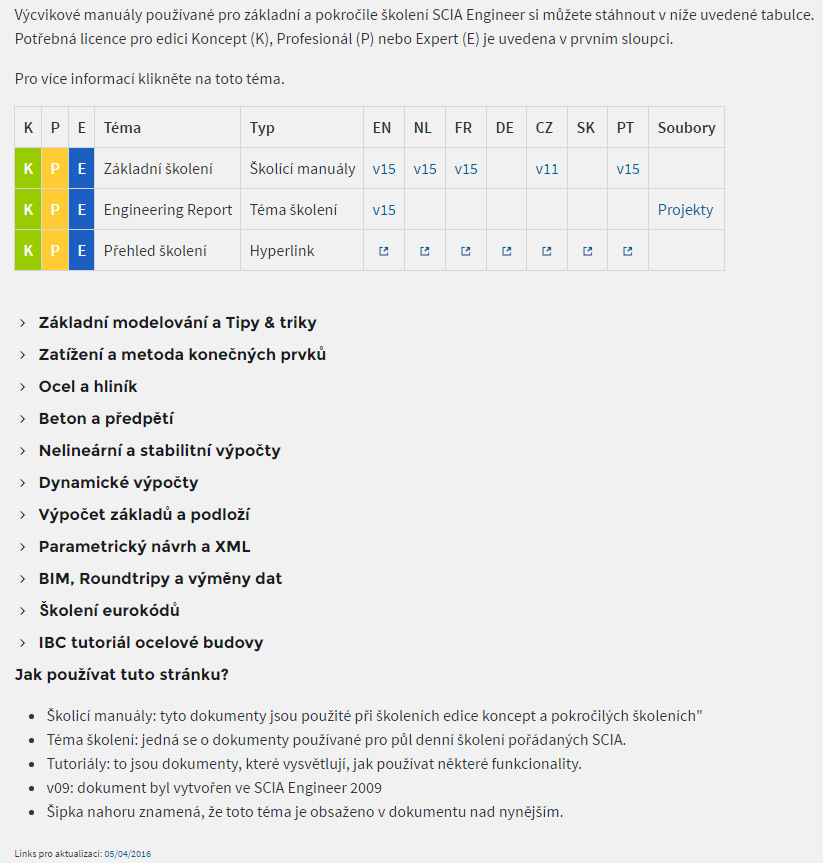

14 Manuály

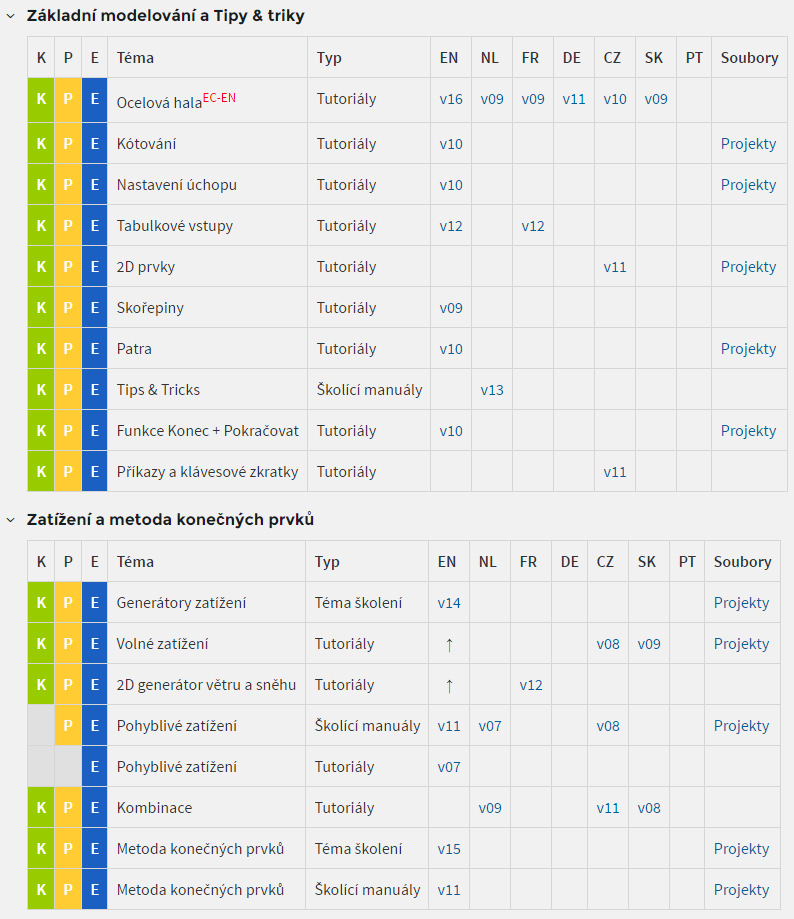

15 Manuály

16 Manuály

17 Manuály

18 Manuály

19 Manuály

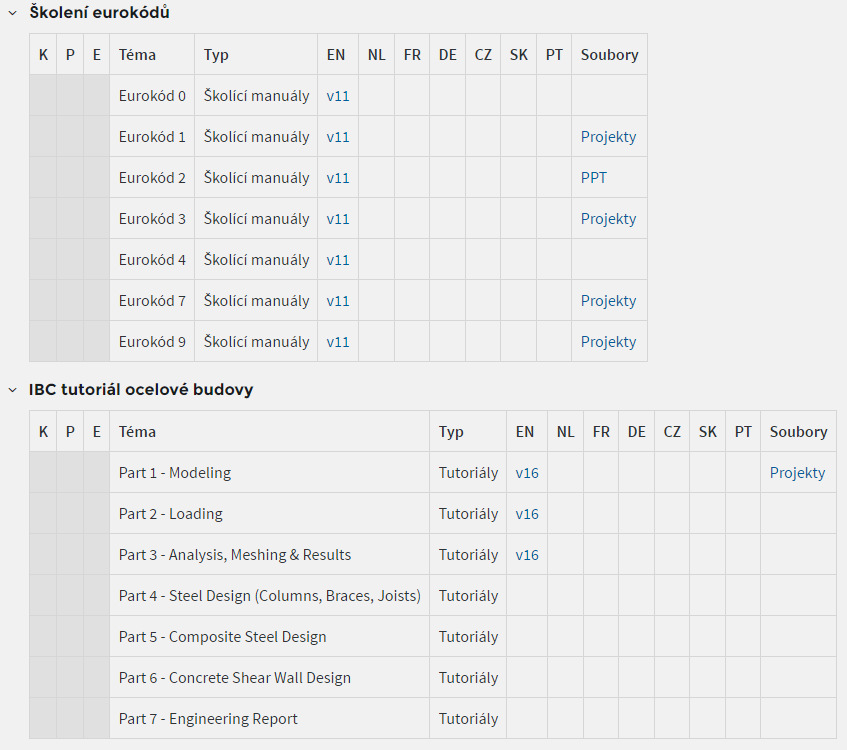

20 Manuály

21 Desatero správného modelování (zdroj: %20fem_ pdf, přeloženo a upraveno) 1. Používat co nejjednodušší modely. 3D model není vždy nezbytný. 2D model může pro řadu konstrukcí poskytnout stejně dobré výsledky v kratším čase a s menším rizikem chyby. 2. Pokud je to možné, využívat symetrie pro zmenšení modelu. 3. Nezačínat příliš složitým modelem konstrukce. Je lepší začít zjednodušeným hrubým modelem, jehož výsledky si snadno umím zkontrolovat, a teprve v dalších krocích model postupně zesložiťovat. 4. Je-li pro určitý detail použitá síť MKP příliš hrubá, může být mnohdy vhodnější vytvořit zvláštní submodel pro danou oblast než snažit se o zjemnění sítě v dané oblasti v celkovém modelu. 5. Neměnit defaultní nastavení, pokud přesně nerozumím tomu, co změna způsobí.

22 Desatero správného modelování (zdroj: %20fem_ pdf, přeloženo a upraveno) 6. Před použitím každé nové funkce prostudovat, co k ní říká manuál. Je nutno pochopit pozadí a omezení každé funkce. 7. Vždy si odzkoušet nové funkce nebo přístupy na jednoduchých modelech, teprve pak je aplikovat na složitější projekty. 8. Po výpočtu vždy zkontrolovat reakce, deformovaný tvar konstrukce a tvar křivky ohybových momentů musejí odpovídat předpokladům. Pokud neodpovídají, je potřeba zjistit důvod (zda se jedná o můj špatný předpoklad, chybu v zadávání dat do programu nebo chybu ve výpočtovém algoritmu programu). Nikdy nesmím slepě přijímat výsledky programu! 9. Vždy ověřit výsledky programu přibližným ručním výpočtem, alespoň řádově potvrdit jejich správnost. 10. Výstupy z programu vždy doplnit dostatečným komentářem a doplňujícími informacemi, aby byly kontrolovatelné.

23 Děkuji za pozornost! dotazy a připomínky radek.stefan@fsv.cvut.cz
