1 Ochrana životného prostredia z tej lepšej stránky. Čistenie odpadových vôd Odlučovače ropných látok Obtokové odlučovače ropných látok Lapače tukov FILCOTEN green Systémy životného prostredia

2 Pracujeme so silou prírody pre jej ochranu a zachovanie. Pre skupinu BG nie je ochrana životného porstredia len planý, prázdny sľub, ale aktívna podniková kultúra. Náš názor na podnikanie neznamená len pohľad na zisk. Úspech a rozvoj našej spoločnosti bude vždy úzko spojený so zodpovednosťou voči spoločnosti, v ktorej žijeme a k životnému prostrediu. Pohľad do vlastného zrkadla znamená pre nás viac ako výška zisku. Neustále využívanie životného prostredia je jadrom nášho presvedčenia a ideálu, nielen marketingový ťah: Sme súčasťou ekologickej výroby, ktorá chráni životné prostredie ako aj zdravie našich zamestnancov. Vyrábame ekologické výrobky, ktoré NEMAJÚ zničujúci vplyv na okolité životné prostredie. Sme priekopníkmi v rastúcom využívaní zelenej energie. Napríklad pri výrobe našich FILCOTEN žľabov využívame až 100 % obnoviteľných zdrojov.

3 je členom BG-Graspointner Group a bola založená v roku Spoločnosť vyrába a predáva odlučovače ropných látok, lapače tukov, retenčné, akumulačné, vodomerné šachty a prečerpávacie stanice, ktoré sú hlavným prínosom v oblasti ochrany životného prostredia. Výrobky nájdu uplatnenie všade tam, kde existuje znečistenie povrchových vôd a kde je potreba vodu vyčistiť a nečistoty odstrániť. Konateľom spoločnosti je pán Jozef Vagovič. Medzi základné ciele spoločnosti patrí rozvoj nových technológií, rozvoj v oblasti čistenia odpadových vôd a poskytovanie poradenstva o produktoch. Jednou z našich najdôležitejších výhod je variabilita technických riešení. Garantujeme dlhodobé zachovanie deklarovaných výstupných hodnôt a nízkonákladovú prevádzku. Recyklácia Použitie Zdroje Náš záväzok: Trvalo udržateľný rozvoj v plnom rozsahu. Výroba Doprava 2 3

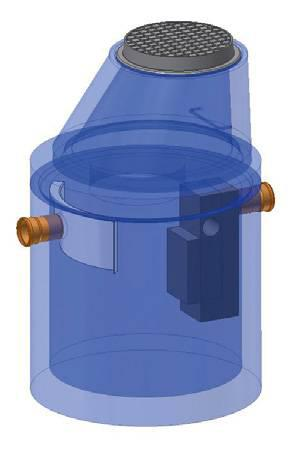

4 Odlučovače ropných látok LO Alfa vyrobené z betónu Odlučovač ropných látok je zariadenie, ktoré je vyrobené zo železobetónu s ochranným polyuretánovým náterom, ktorý zabezpečuje dokonalú a bezproblémovú údržbu zariadenia, zvyšuje odolnosť betónu voči ropným látkam a zabezpečuje nulovú nasiakavosť betónu. Odlučovač je vybavený plavákom na výtoku. ORL sa používa na odlúčenie voľných ropných látok z odpadových a dažďových vôd. Zariadenie sa musí podrobovať pravidelnej kontrole a údržbe, len tak bude jeho funkcia dlhodobo účinná. Vlastnosti. Absolútna tesnosť a vysoká chemická odolnosť zabezpečená vnútornou ochrannou náterovou vrstvou Ľahká údržba a minimálne prevádzkové náklady vďaka inovatívnemu koalescenčnému filtru, ktorý sa ľahko čistí priamo na prevádzke Nákladovo efektívný vzhľad s minimálnymi nárokmi na zabudovanie s navrhnutým vnútorným vystrojením Jednoduchá manipulácia vďaka spoľahlivému závesnému systému Ľahký prepoj kanalizačých rúr cez zabudovaný PVC prechod pre vstup a výstup Miesta použitia Diaľnice a cesty Čerpacie stanice Parkovacie plochy, garáže, dielne Odpočívadlá alebo autoumyvárky Hypermarkety a logistické centrá EN Výrobný sortiment Odlučovačov ropných látok LO Alfa B. i Art. Nr. Popis Nominálna hodnota Celková kapacita (m³) Množstvo odlúčeného oleja (m³) Kalojem (m³) Parametre Vtok/výtok DN Minimálna hĺbka (H) Hmotnosť najťažšieho kusu (t) Celková hmotnosť (t) LO Alfa 3-1 B 3 1,47 0,17 0,5 Ø 1440 x ,25 2, LO Alfa 5-1 B 5 1,47 0,17 0,5 Ø 1440 x ,25 2, LO Alfa 8-1 B 8 1,7 0,17 0,8 Ø 1440 x ,50 3, LO Alfa 10-1 B 10 2,0 0,17 1,0 Ø 1440 x ,90 3, LO Alfa 15-1 B 15 3,1 0,3 1,5 Ø 1840 x ,40 4, LO Alfa 20-1 B 20 3,62 0,3 2,0 Ø 1840 x ,90 5, LO Alfa 25-1 B 25 4,22 0,3 2,5 Ø 1840 x ,40 5, LO Alfa 30-1 B 30 6,7 0,55 3,0 Ø 2390 x ,30 7, LO Alfa 40-1 B 40 7,26 0,55 4,0 Ø 2390 x ,00 8, LO Alfa 50-1 B 50 8,35 0,55 5,0 Ø 2390 x ,60 8, LO Alfa 60-2 B 60 13,0 1,1 6,0 Ø 2390 x 1950 (2x) ,50 15, LO Alfa 70-2 B 70 13,8 1,1 7,0 Ø 2390 x 2050 (2x) ,70 15, LO Alfa 80-2 B 80 15,25 1,1 8,0 Ø 2390 x 2250 (2x) ,20 16, LO Alfa B ,78 1,65 10,0 Ø 2390 x 2150 (3x) ,00 24,00 Prietok väčší ako 100 l/s na požiadanie

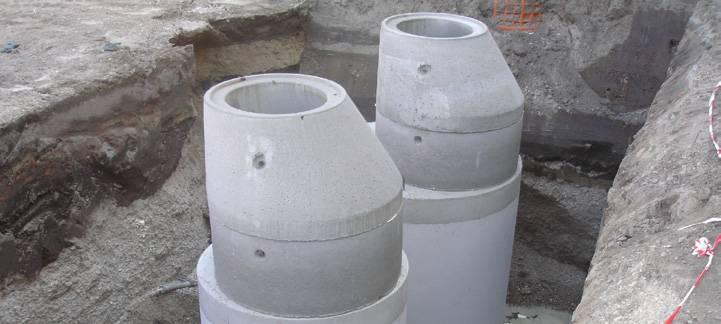

5 110 Ø H VTOK Ø150 Ø Ø150 Ø1440 VÝTOK LEGENDA 1. PLAVÁKOVÝ UZÁVER 2. KOALESCENČNÝ FILTER 3. PLAVÁK 4. VSTUP DO ŠACHTY 5. POKLOP Ø 600 ROZMER ZÁKLADOVEJ DOSKY 3cm- PIESOK 15cm- PODKLADOVÝ BETÓN 12cm- ŠTRKOVÝ NÁSYP DNO VÝKOPU Referencie 4 5

6 Obtokové odlučovače (by-pass) LO Alfa - vyrobené z betónu Odlučovač ropných látok je zariadenie, ktoré je vyrobené zo železobetónu s ochranným polyuretánovým náterom, ktorý zabezpečuje dokonalú a bezproblémovú údržbu zariadenia, zvyšuje odolnosť betónu voči ropným látkam a zabezpečuje nulovú nasiakavosť betónu. Odlučovač je vybavený regulátorom na vtoku a plavákom na výtoku. ORL sa používa na odlúčenie voľných ropných látok z odpadových a dažďových vôd. Zariadenie sa musí podrobovať pravidelnej kontrole a údržbe, len tak bude jeho funkcia dlhodobo účinná. Vlastnosti. Absolútna tesnosť Nízke nároky na priestor Minimálne prevádzkové náklady Vysoká chemická odolnosť Vynikajúce hydraulické parametre Nákladovo efektívny vzhľad Nízke nároky na údržbu Oblasti použitia Diaľnice a cesty Parkovacie plochy, garáže pre autá vo všetkých oblastiach, kde je povolené, aby prietok prekročil maximálnu prípusnú hodnotu a bol odvádzaný mimo odlučovača EN Výrobný sortiment Obtokových odlučovačov. Art. Nr. Popis Maximálny Nominálna prietok hodnota (l/s) Celková kapacita (m³) Množstvo Kalojem odlúčeného (m³) oleja (m³) Parametre Vtok/ výtok DN Minimálna hĺbka (H) Hmotnosť najťažšieho kusu (t) Celková hmotnosť (t) LO Alfa 6/30-1 B ,1 0,3 1,0 Ø 1840 x ,4 4, LO Alfa 8/40-1 B ,22 0,3 1,0 Ø 1840 x ,6 4, LO Alfa 10/50-1 B ,22 0,3 1,0 Ø 1840 x ,6 4, LO Alfa 15/75-1 B ,62 0,3 1,5 Ø 1840 x ,9 5, LO Alfa 15/150-1 B ,9 0,55 1,5 Ø 2390 x ,75 7, LO Alfa 20/100-1 B ,17 0,55 2,0 Ø 2390 x ,3 7, LO Alfa 30/150-1 B ,26 0,55 3,0 Ø 2390 x ,0 8, LO Alfa 40/200-1 B ,0 0,55 4,0 Ø 2390 x ,3 10, LO Alfa 60/180-2 B ,0 1,1 6,0 Ø 2390 x 2630 (2x) ,3 20, LO Alfa 80/400-1 B ,5 1,71 8, x 2300 x ,0 24, LO Alfa 100/300-1 B ,0 1,71 10, x 2300 x ,0 24, LO Alfa 100/500-1 B ,0 1,71 10, x 2300 x ,0 24, LO Alfa 125/375-1 B ,0 1,71 12, x 2300 x ,0 24,0 i Prietok väčší ako 100 l/s na požiadanie

7 110 Ø LEGENDA PLAVÁKOVÝ UZÁVER Ø200 Ø KOALESCENČNÝ FILTER PLAVÁK H VTOK Ø1600 Ø600 Ø1840 VÝTOK BY-PASS VSTUP DO ŠACHTY POKLOP Ø ROZMER ZÁKLADOVEJ DOSKY 3cm- PIESOK 15cm- PODKLADOVÝ BET 12cm- ŠTRKOVÝ NÁSYP DNO VÝKOPU Referencie 6 7

8 LT Alfa - vyrobené z betónu Lapače tukov Používa sa na zachytenie a odlúčenie tukov a olejov rastlinného a živočíšneho pôvodu obsiahnutých v odpadovej vode, predtým než je odvedená do kanalizácie alebo do ČOV. Lapač tukov je zariadenie, ktoré je vyrobené zo železobetónu s ochranným polyuretánovým náterom, ktorý zabezpečuje dokonalú a bezproblémovú údržbu zariadenia, zvyšuje odolnosť betónu voči chemickým látkam vznikajúcich pri rozkladaní organického odpadu a zabezpečuje nulovú nasiakavosť betónu. Odpadové vody zbavené hrubých nečistôt, natekajú potrubím do lapača tuku. Tu dochádza ku gravitačnému odlúčeniu tukov na hladine. Tuky sa v lapači tukov v dôsledku zádržného objemu ochladzujú. Tuky pri znížení teploty (ochladení) tuhnú a následne, znížením mernej špecifickej hmotnosti (hustoty), dochádza k ich vyplávaniu na hladinu vody. Prečistená voda odteká cez nerezové bariérové zariadenie a následne plastovým potrubím, do odtoku. Obsah lapača tuku sa periodicky odstraňuje. Používa sa ako predradená čistiaca jednotka, osadená na samostatnú oddelenú kanalizáciu, ktorou priteká voda zbavená hrubých nečistôt. Spoľahlivo chráni verejnú kanalizáciu pred zanášaním a upchaním tukom. Dosahovaná kvalita vyčistenej vody: max. 25 mg/l extrahovateľných látok vo vyčistenej vode. Vlastnosti. Ľahká manipulácia Nákladovo efektívny vzhľad Zhromažďovanie živočíšnych a rastlinných tukov v odpadových vodách Dosiahnuteľná kvalita odpadových vôd - max. 25 mg / l Oblasti použitia Tieto zariadenia sú väčšinou používané v zariadeniach, podnikoch priemyselného charakteru, ako sú: zariadenie cateringu a pri celoplošnom predaji potravín do kuchýň mäsovýroba a výroba jedla fast food zariadenia (s riadom) kuchyne / vývarovne / jedálne / reštaurácie EN Výrobný sortiment lapačov tuku LT Alfa B. Art. Nr. Popis Nominálna hodnota Celková kapacita (m³) Množstvo odlúčeného tuku (m³) Kalojem (m³) Parametre Vtok/výtok DN Minimálna hĺbka (H) Hmotnosť najťažšieho kusu (t) Celková hmotnosť (t) LT NS 2 B 2 1,1 0,18 0,4 Ø 1440 x ,70 2, LT NS 4 B 4 1,32 0,18 0,6 Ø 1440 x ,10 2, LT NS 7 B 7 2,75 0,3 1,2 Ø 1840 x ,30 4, LT NS 10 B 10 3,15 0,3 1,2 Ø 1840 x ,60 4, LT NS 15 B 15 5,7 0,6 2,7 Ø 2390 x ,10 7, LT NS 20 B 20 8,25 0,9 2,8 Ø 2390x Ø 1840x ,90 11, LT NS 25 B 25 10,66 1,16 3,6 Ø 2390 x 1650 (2x) ,90 13,80

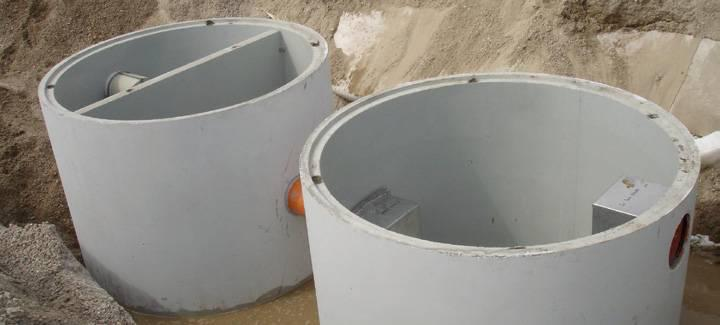

9 110 Ø H= VTOK Ø Ø ROZMER ZÁKLADOVEJ DOSKY Ø1200 Ø1440 VÝTOK LEGENDA 1. PLAVÁKOVÝ UZÁVER 2. PRIETOKOVÁ BARIÉRA 3. VSTUP DO ŠACHTY 4. POKLOP Ø 600 3cm- PIESOK 15cm- PODKLADOVÝ BETÓN 12cm- ŠTRKOVÝ NÁSYP DNO VÝKOPU Referencie 8 9

10 green Nennweite Čistiaci substrátový 100 žľab FILCOTEN green filtruje organické a anorganické nečistoty z dažďovej vody pred tým, než znovu vstúpia do kolobehu vody cez vsak alebo kanalizáciu. Podrobnosti o zariadení a jeho fungovaní nájdete na ďalšej strane. Výhody na prvý pohľad udržateľná ochrana podzemných vôd a pôdy zadržiava 99 % ťažkých kovov, organických látok a častíc zvyšky ropných látok sú biologicky odbúrané znižuje znečistenie v systéme odpadových vôd životnosť až 20 rokov vhodné začleniť do kanalizačnej siete odpadových vôd odolný až do triedy E 600 môžu byť kontrolované a čistené nízke investičné a udržiavacie náklady jednoduchá údržba a výmena substrátu Výrobný sortiment FILCOTEN green. Art. Nr. Príslušenstvo Materiál Telo žľabu, vpust a rošty viď FILCOTEN pro Sada sa skladá: vymedzovacia vložka, oddeľujúca tkanina, substrát ENREGIS / Cleancalith A+ B, sedimentačný plech 1 Sada / mb žľabu Sada sa skladá: vymedzovacia vložka, oddeľujúca tkanina, substrát ENREGIS / Cleancalith A+ B 1 Sada / mb žľabu Vaňa na hrubé nečistoty / sediment. stupeň Nerezová oceľ V2A Čelná / Koncová stena plná Nerezová oceľ V2A Koncová stena s odtokom DN 150 Nerezová oceľ V2A

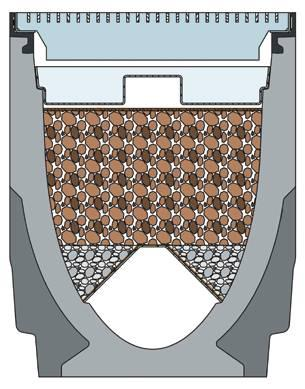

11 Technologická zostava zblízka 1. Mriežkové rošty z pozinkovanej ocele alebo z tvárnej liatiny s pozdĺžnou mriežkou NW 300, odolný až do tr. E 600 kn Prichádzajúca dažďová voda znečistená jemnými a hrubými nečistotami prichádza najskôr do kontaktu s roštom. Nadrozmerné nečistoty sú mechanicky zachytávané na rošte Zásobník pre povrchovú vodu Pri intenzívnych zrážkach sa tu zachytáva zbytková povrchová voda, ktorá je postupne púšťaná do čistiaceho systému žľabu. Úroveň sedimentácie pre hrubé znečistenie Hrubé nečistoty, ktoré prešli cez rošt sú mechanicky zadržiavané prostredníctvom tohto sedimentačného zariadenia. Hydraulicky optimalizované pretečenie úrovne sedimentácie leží v strede žľabu, čím je dosiahnuté optimálne rozptýlenie cez médium nad zónou substrátu. Stupeň účinnosti je výrazne zvýšený. Prvá vrstva substrátu: ENREGIS/Cleancalith A Táto prírodná minerálna zmes filtruje organické nečistoty zo znečistenej dažďovej vody. To znižuje podiel čiastočne viazaných častíc a rozpustných látok prechádzajúcich filtráciou, absorpciou, usadzovaním a vyzrážaním. Druhá vrstva substrátu: ENREGIS / Cleancalith B Ťažké kovy a iné anorganické zlúčeniny sú odstránené alebo zadržané týmto syntetickým granulátom. Je to šetrné k životnému prostrediu v neobmedzenom rozsahu. Hydraulická separačná tkanina Tento materiál zadržiava jemné zvyškové látky, zabraňuje im sa dostať cez vymedzovaciu vložku do priestoru pre odvod vody. 7. Trapézová vymedzovacia vložka Táto vložka oddeľuje oblasť substrátu od oblasti prietoku a tým vytvára trvale priechodnú oblasť v žľabe. 8. Extrémne stabilné telá žľabov vyrobené z materiálu FILCOTEN Unikátny materiál FILCOTEN je veľmi odolný proti nárazu a šetrný k životnému prostrediu
