1 RADIOKOMUNIKACE 2014 PARDUBICE NOVINKY V DIGITÁLNÍM VYSÍLÁNÍ d.liska@volny.cz mobil:

2 Hlavní témata IBC 2014 Aplikace kompresního standardu HEVC Nejenom v lineární TV, ale i v TV přes IP Standardy Ultra HDTV HEVC/H 265, DVB-T2, Ultra HDTV 4K a 8K Zpracování a distribuce pomocí IP OTT (Over-The-Top Content), MPEG DASH (Dynamic Adaptive Streaming over HTTP) Cloud computing, Connected TV, Multi-screening HbbTV (Hybrid Broadcast and Broadband) Perspektivy lineární televize FoBTV (Future of Broadcast Television) Digitální dividenda 2 (700 MHz) RADIOKOMUNIKACE

Adaptive Streaming over HTTP) Cloud computing, Connected TV, Multi-screening HbbTV (Hybrid Broadcast and Broadband)

3 Významné konference v Praze DVB World 2014 Konala se března v hotelu Intercontinental Zaměřena zejména na Ultra HDTV Milníky digitální televize 2014 (ST) Konala se v ČT 9. dubna, v souvislosti s hrozbou digitální dividendy 2 byla zaměřena hlavně na rozvoj terestrické televize u nás Rozsáhlá panelová diskuse, prakticky všichni účastníci vyjádřili negativní postoj k opuštění pásma 700 MHz Digimedia 2014 Konala se v ČT 22. května, byla zaměřena na digimedia (nízkonákladová), včetně rozvoje digitálního rozhlasu Různorodé názory na strategii zavádění DVB-T2 v souvislosti s digitální dividendou 2 RADIOKOMUNIKACE

dubna, v souvislosti s hrozbou digitální dividendy 2 byla zaměřena hlavně na rozvoj terestrické televize u nás Rozsáhlá panelová diskuse, prakticky všichni

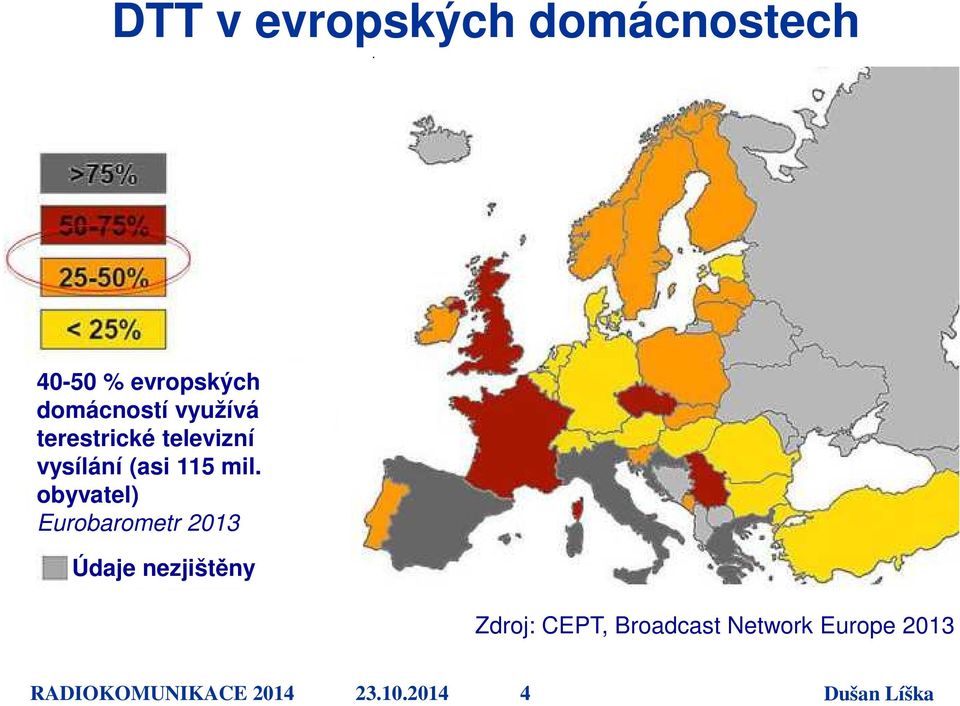

4 DTT v evropských domácnostech % evropských domácností využívá terestrické televizní vysílání (asi 115 mil. obyvatel) Eurobarometr 2013 Údaje nezjištěny Zdroj: CEPT, Broadcast Network Europe 2013 RADIOKOMUNIKACE

mil. obyvatel) Eurobarometr 2013 Údaje nezjištěny Zdroj:

5 Digitální dividenda 2 (700 MHz) Na WRC-12 africké a arabské země, které neuvolnily pásmo 800 MHz, navrhly v Regionu 1 opustit pásmo 700 MHz po WRC-15 V řadě evropských zemí se využívá DTT přes 50 % (Španělsko, Itálie, VB, Francie i ČR), opuštění kanálů 49 až 60 může být pro DTT v nich likvidační i vzhledem k nebezpečí rušení tv vysílání V ČR by bylo navíc velmi ohroženo i regionální vysílání Definitivní rozhodnutí již na WARC 2015 je předčasné, nevratné a neférové vůči milionům nic netušících diváků Důležitá je také potřeba kmitočtů pro simultánní vysílání DVB-T a DVB-T2, přičemž se zavedení DVB-T2 (hlavní argument pro 2. DD) v ČR značně opožďuje Přes enormní lobistické tlaky by bylo neodpustitelnou chybou uskutečnit v ČR aukce kmitočtů 700 MHz ještě před vypracováním budoucí strategie DTT. Vláda miliardy z aukcí nevrátí a mobilní operátoři si výlohy zcela jistě vyberou zpět RADIOKOMUNIKACE

Definitivní rozhodnutí již na WARC 2015 je předčasné, nevratné a neférové vůči milionům nic netušících diváků Důležitá je také potřeba kmitočtů pro simultánní vysílání DVB-T a DVB-T2, přičemž se

6 Virtuální referendum Po vzoru referenda ve Skotsku, představme si referendum o 2. digitální dividendě nejen u nás Otázka č. 1: Chcete, aby byl vysokorychlostní Internet dostupný v ČR i mimo velká města? Nepochybně většina občanů odpoví ano Otázka č. 2: Trváte na své kladné odpovědi na otázku č. 1 i za předpokladu, že vaše televize bude rušena a časem bezplatné zemské vysílání pravděpodobně zcela zanikne? Jak myslíte, že by referendum dopadlo? Zkuste si na obě otázky odpovědět také sami RADIOKOMUNIKACE

2: Trváte na své kladné odpovědi na otázku č.

7 Kompresní standard HEVC McCannův zákon (Praha 2014) Bitová rychlost potřebná k zachování kvalitního televizního vysílání je poloviční vždy po sedmi letech (původně po pěti letech ) Rozhodující standardy (jednou za desetiletí): MPEG 2 (1995), MPEG 4 AVC (2006), HEVC (2015 UHD, IP), další (kolem 2025) HEVC/H 265/MPEG-H (ISO/IEC 23008, Part 2) Bloky: kódovací CU, transformační TU, predikční PU Profily Main (4:2:0, 8 bitů), Main 10 (4:2:0, 8 až 10 bitů) Levels (úrovně) pro TV 4.1 (HD), 5.1 (4K), 6.1 (8K) do 60 Hz Tiers (vrstva) definuje max. bitovou rychlost a paměť STB Main (konzumní aplikace, např. tv distribuce) High (profesionální aplikace, např. kontribuce) Rozšíření 2014/15 4:2:2, 4:4:4, 12 bitů, skalabilita SC, 3DTV RADIOKOMUNIKACE

transformační TU, predikční PU Profily Main (4:2:0, 8 bitů), Main 10 (4:2:0, 8 až 10 bitů) Levels (úrovně) pro TV 4.1 (HD), 5.1 (4K), 6.1 (8K) do 60 Hz Tiers (vrstva) definuje max.

8 Po sedmi letech bit-rate poloviční Zdroj: Ken McCann RADIOKOMUNIKACE

9 IBC2014 Účinnost HEVC/AVC Zdroj: IBC Daily RADIOKOMUNIKACE

10 Úrovně pro profily Main a Main 10 RADIOKOMUNIKACE

11 Přijímače DVB se standardem HEVC Zdroj: IBC Daily RADIOKOMUNIKACE

12 Systémy DTT červen 2014 RADIOKOMUNIKACE

13 IP ve standardech DVB Zdroj: DigiTAG RADIOKOMUNIKACE

14 Nové interface SDI RADIOKOMUNIKACE

15 Možnosti DVB-T2 Zdroj: Gerard Faria, TeamCast RADIOKOMUNIKACE

16 DVB-T2 Bitová rychlost a C/N Zdroj: Gerard Faria, TeamCast RADIOKOMUNIKACE

17 Standard DVB-S2X (extended) Systém DVB-S pro družicové vysílání byl navržen před 20 lety, systém DVB-S2 před deseti lety, DVB-S2X letos Není to nový systém, je to rozšíření DVB-S2 Umožňuje přenášet digitální signály z družic při poměru S/N -10 db až -3 db (pro mobilní aplikace) při poměru S/N +12 db až +24 db (vysoké bitové rychlosti) Rozšíření modulačních módů o 64APSK, 128APSK a 256APSK (8bít/s/Hz), doplnění dalších kódových poměrů, ohraničení okrajů přenosových kanálů (roll-off faktor jen 5 %) Možnost spojit až 3 satelitní kanály do společného statistického multiplexu Na IBC 2014 byl předveden přenos 4 programů UHD 1 standardem HEVC simulovaným kanálem 36 MHz s celkovou bitovou rychlostí 100 Mbit/s (modulace 16APSK, kódový poměr 77/90) RADIOKOMUNIKACE

(8bít/s/Hz), doplnění dalších kódových poměrů, ohraničení okrajů přenosových kanálů (roll-off faktor jen 5 %) Možnost spojit až 3 satelitní kanály do společného statistického multiplexu Na IBC 2014

18 Tři fáze zavádění UHDTV DVB 2160p (UHD 1), Fáze /15 Snímkové kmitočty do 60 Hz 8-10 bitů/vzorek, HEVC, Audio 5.1 (totožné s HDTV) Barevný prostor nejspíše podle dop. 709 (HD) Specifikace dokončena 1. čtvrtletí 2014 DVB 2160p (UHD 1), Fáze /18 Snímkové kmitočty do 120 Hz (Higher Frame Rate HFR) bitů/vzorek, HEVC, MPEG H 3D Audio ( ) Barevný prostor podle dop HDR High Dynamic Range DVB 4320p (UHD 2), Fáze /22 Snímkové kmitočty do 120 Hz, bitů/vzorek, HEVC Prostorová a časová skalabilita pro dekodéry 2160p Zlepšené audio (10.2., 22.2), HDR RADIOKOMUNIKACE

čtvrtletí 2014 DVB 2160p (UHD 1), Fáze 2 2017/18 Snímkové kmitočty do 120 Hz (Higher Frame Rate HFR) 10-12 bitů/vzorek, HEVC, MPEG H 3D Audio (5.

19 Příprava specifikací pro Fáze 2 a 3 Pro Fázi 2 se předpokládá Snímkový kmitočet do 120 Hz Místo přijímačů LED LCD je nadějná technologie OLED. Na výstavě CES 2014 v Las Vegas byl představen ohebný televizor LG OLED 77 a dekodérem MPEG 4/AVC i HEVC pro 30 i 60 Hz Testy ukázaly při dvojnásobném kmitočtu zvýšení bitové rychlosti o 30 % pro MPEG 4/AVC a jen o 10 % pro HEVC Přechod na 10 bitů umožní větší efektivitu komprese Na IBC 2014 Sony a TeamCast předvedly v jednom kanálu kombinaci UHD 1 ve standardu DVB-T2 na fixní anténu a HD ve standardu DVB-T2 Lite pro mobilní příjem DVB předpokládá zavedení UHD 2 v období 2020/21 RADIOKOMUNIKACE

zvýšení bitové rychlosti o 30 % pro MPEG 4/AVC a jen o 10 % pro HEVC Přechod na 10 bitů umožní větší efektivitu komprese Na IBC 2014 Sony a TeamCast předvedly v

20 Rozlišení UHD 4K Zdroj: SKY RADIOKOMUNIKACE

21 HDR - High Dynamic Range Zdroj: SKY Vysoký dynamický rozsah kontrastů Větší detaily v černé i v bílé Nutnost bitů/vzorek Vhodný pro displeje s vysokým jasem i pro potlačení záblesků RADIOKOMUNIKACE

22 Rozšířený barevný prostor RADIOKOMUNIKACE

23 UHD1, nebo čekat na UHD2 RADIOKOMUNIKACE

24 Super Hi-Vision Ultra HDTV 8K Dlouhodobě jej vyvíjí japonská NHK Systém je vyvíjen jednoznačně jako 2D-TV Zahájení vysílání SHV Zkušební satelitní vysílání v roce 2016, olympiáda v Riu Pravidelné satelitní vysílání v roce 2020 v pásmu 12 GHz, HEVC, 16APSK, 100 Mbit/s, 34,5 MHz, olympiáda v Tokiu Terestrický systém pro budoucí SHV po roce 2020 Perspektivy využití UHDTV UHD 1 (4K) budoucí tv formát pro domácnosti UHD 2 (8K) v kinech, veřejných produkcích a video stěnách RADIOKOMUNIKACE

25 Porovnání HD a SHV (Super Hi-Vision) Zdroj: NHK RADIOKOMUNIKACE

26 FoBTV Future of Broadcast TV Po zavedení digitálního vysílání v řadě zemí přechodně posílily satelitní, kabelové a internetové TV na úkor DTT V řadě zemí je ale terestrické vysílání dominantní a vzemích jako Německo a USA je DTT důležité pro druhé a další přijímače Příjem TV ale již není a nebude omezen jen na TV přijímače. Důležité je zajištění spolehlivého živého příjmu simultánně na mobilní a přenosná zařízení různého typu (chytré mobily, tablety) To nezajistí mobilní telefonní sítě ani přes Wi-Fi sítě, je to úkol pro budoucí standard zahrnující broadcasting i broadband, vycházející např. z DVB-NGH a širokopásmového přenosu datových paketů Prvním krokem bylo založení neziskové asociace FoBTV v Šanghaji a následné podepsání Memoranda porozumění MOU na NAB zakládajících členů tvořily instituce z USA, Evropy, Japonska, Číny, Kanady, Brazílie a Koreje, v červnu 2014 měla FoBTV již 69 členů RADIOKOMUNIKACE

27 FoBTV v roce 2014 V červnu 2014se konal 2. summit FoBTV v čínském Yantai za účasti kolem 200 delegátů z pěti kontinentů. Bylo bezpodmínečně znovu potvrzeno přání sjednotit celosvětově budoucí platformu V USA ATSC vyzvalo v březnu 2013 předložení návrhů standardu ATSC 3.0určeného pro broadcast i broadband. Předložených 12 návrhů (většinou od členů FoBTV) využívá COFDM a architekturu založenou na DVB-T2/NGH a 3GPP-LTE V Japonsku ARIB vyžaduje umístit 100 Mbit/s do kanálu 6 MHz, což vyžaduje změny v terestrické infrastruktuře. Uvažuje se o konstelačních diagramech 1K-QAM, 4K-QAM a vysílání 2x2 MIMO. Podobné úsilí vyvíjí i Čína, takže standard FoBTV bude asi založen na ATSC 3.0 nebo DVB-T2 nebo ISDB-T2 nebo DTMB 2. Na IBC 2014 byly představeny první modely standardu: kombinovaná distribuční platforma (Bi-Modal Distribution) a globální pokrytí celých oblastí multimediálním obsahem RADIOKOMUNIKACE

28 Členské organizace FoBTV RADIOKOMUNIKACE

29 Distribuční platforma FoBTV Zdroj: Gerard Faria RADIOKOMUNIKACE

30 Globální pokrytí podle FoBTV Zdroj: Gerard Faria RADIOKOMUNIKACE
