1 PREZENTACE NA FI.MUNI.CZ Technologie VSAT 1 David Otoupalík, produktový manažer dotoupalik@gity.cz

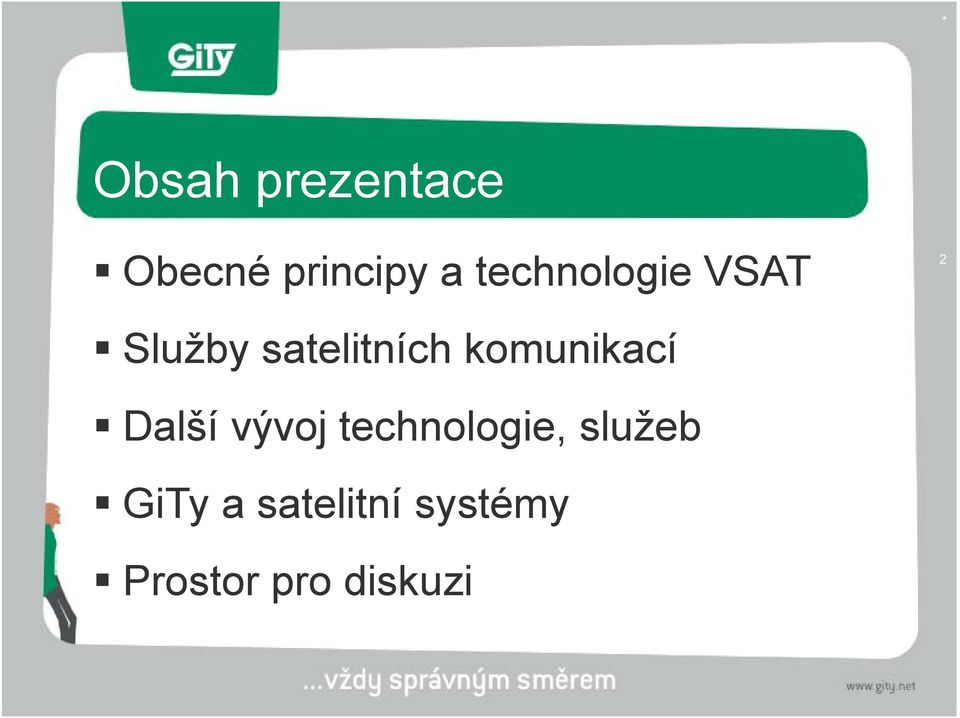

2 Obsah prezentace Obecné principy a technologie VSAT 2 Služby satelitních komunikací Další vývoj technologie, služeb GiTy a satelitní systémy Prostor pro diskuzi

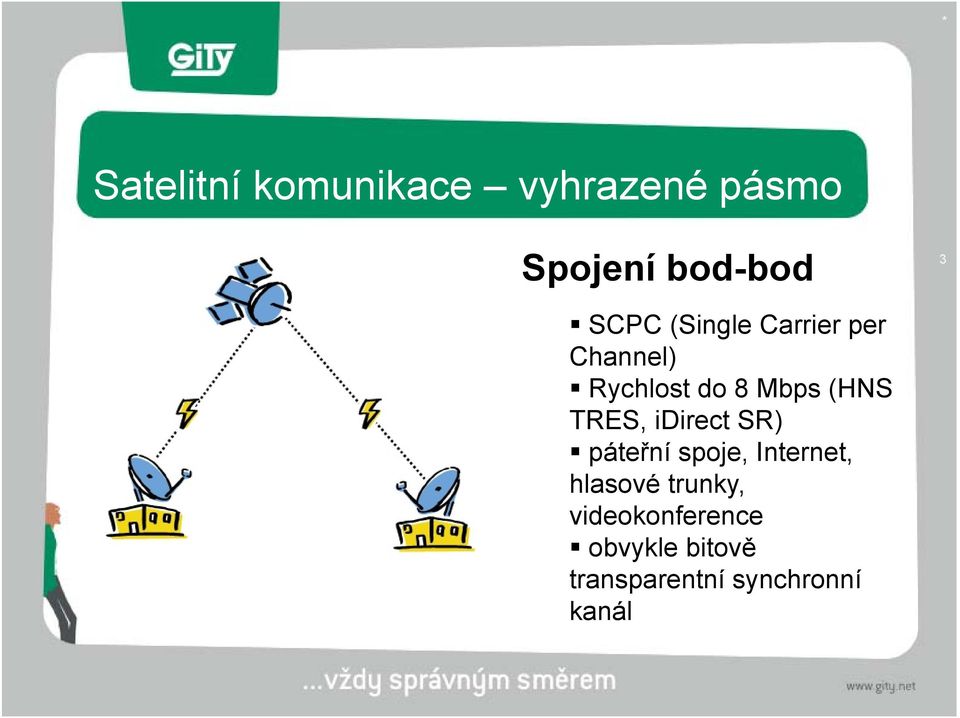

3 Satelitní komunikace vyhrazené pásmo Spojení bod-bod 3 SCPC (Single Carrier per Channel) Rychlost do 8 Mbps (HNS TRES, idirect SR) páteřní spoje, Internet, hlasové trunky, videokonference obvykle bitově transparentní synchronní kanál

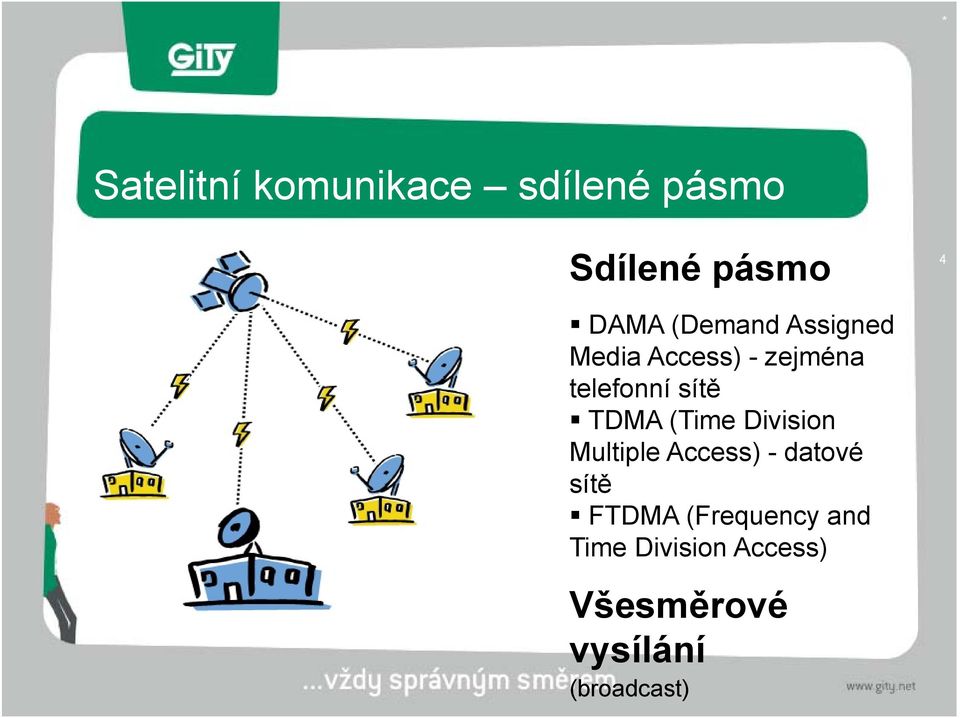

4 Satelitní komunikace sdílené pásmo Sdílené pásmo 4 DAMA (Demand Assigned Media Access) - zejména telefonní sítě TDMA (Time Division Multiple Access) - datové sítě FTDMA (Frequency and Time Division Access) Všesměrové vysílání (broadcast)

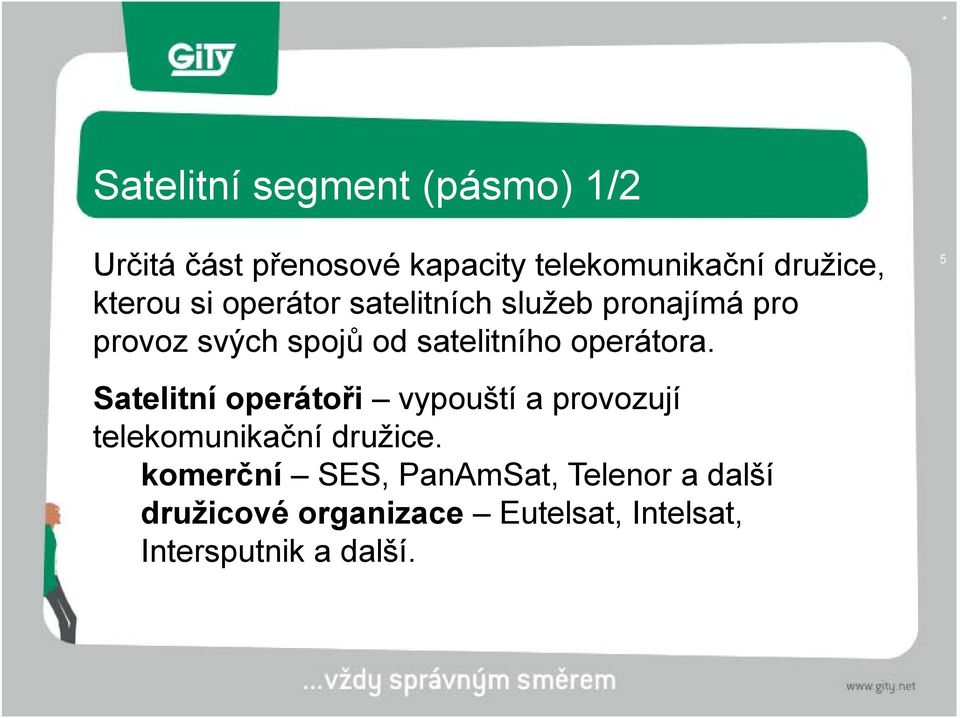

5 Satelitní segment (pásmo) 1/2 Určitá část přenosové kapacity telekomunikační družice, kterou si operátor satelitních služeb pronajímá pro provoz svých spojů od satelitního operátora. 5 Satelitní operátoři vypouští a provozují telekomunikační družice. komerční SES, PanAmSat, Telenor a další družicové organizace Eutelsat, Intelsat, Intersputnik a další.

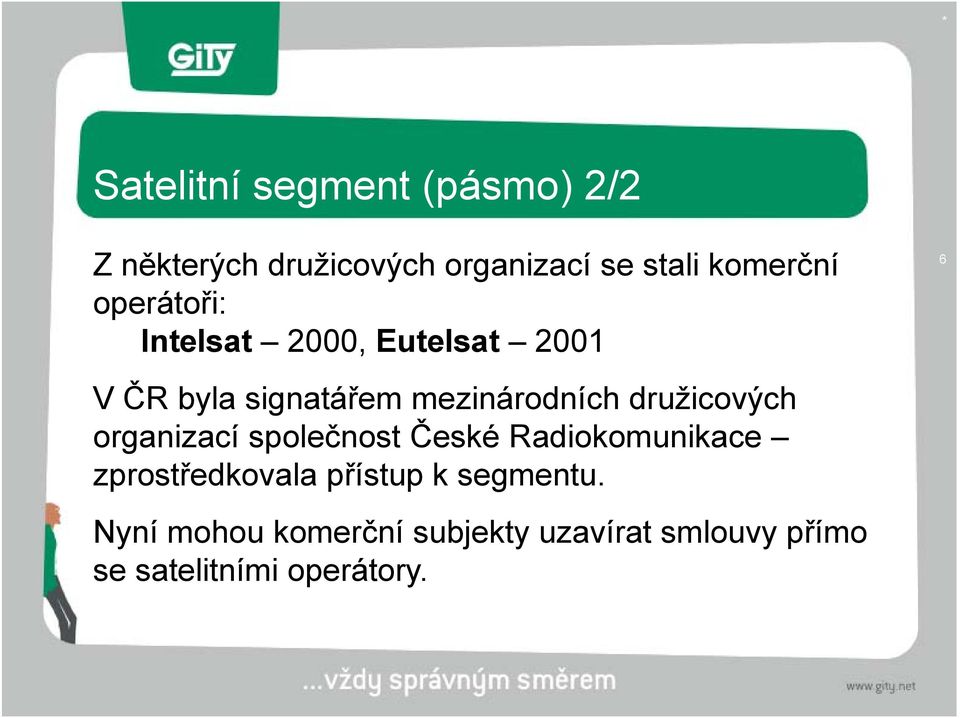

6 Satelitní segment (pásmo) 2/2 Z některých družicových organizací se stali komerční operátoři: Intelsat 2000, Eutelsat V ČR byla signatářem mezinárodních družicových organizací společnost České Radiokomunikace zprostředkovala přístup k segmentu. Nyní mohou komerční subjekty uzavírat smlouvy přímo se satelitními operátory.

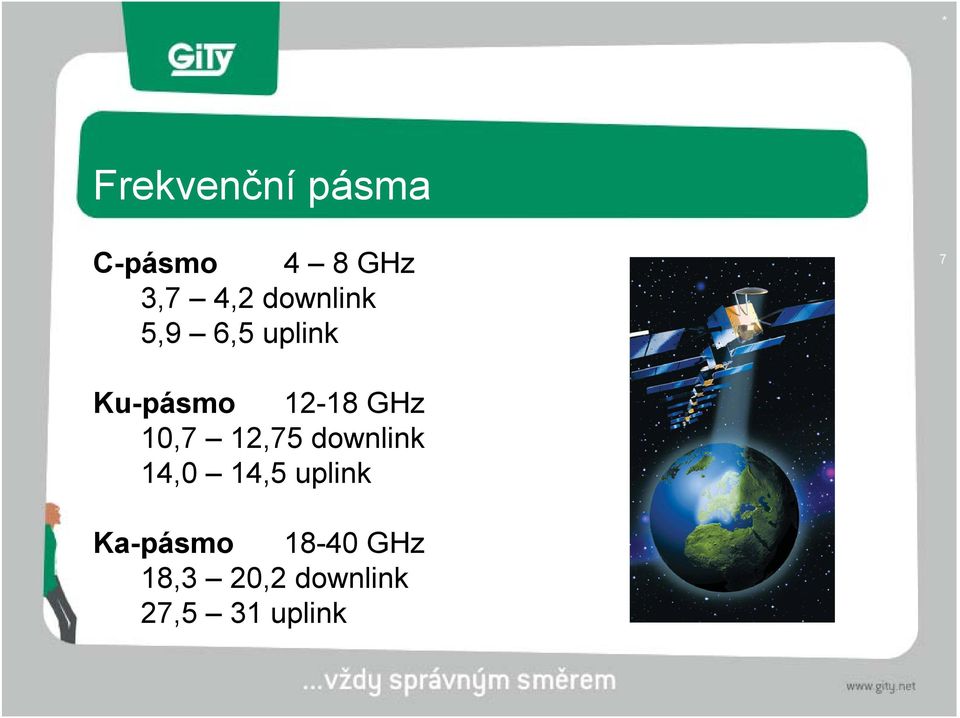

7 Frekvenční pásma C-pásmo 4 8 GHz 3,7 4,2 downlink 5,9 6,5 uplink 7 Ku-pásmo GHz 10,7 12,75 downlink 14,0 14,5 uplink Ka-pásmo GHz 18,3 20,2 downlink 27,5 31 uplink

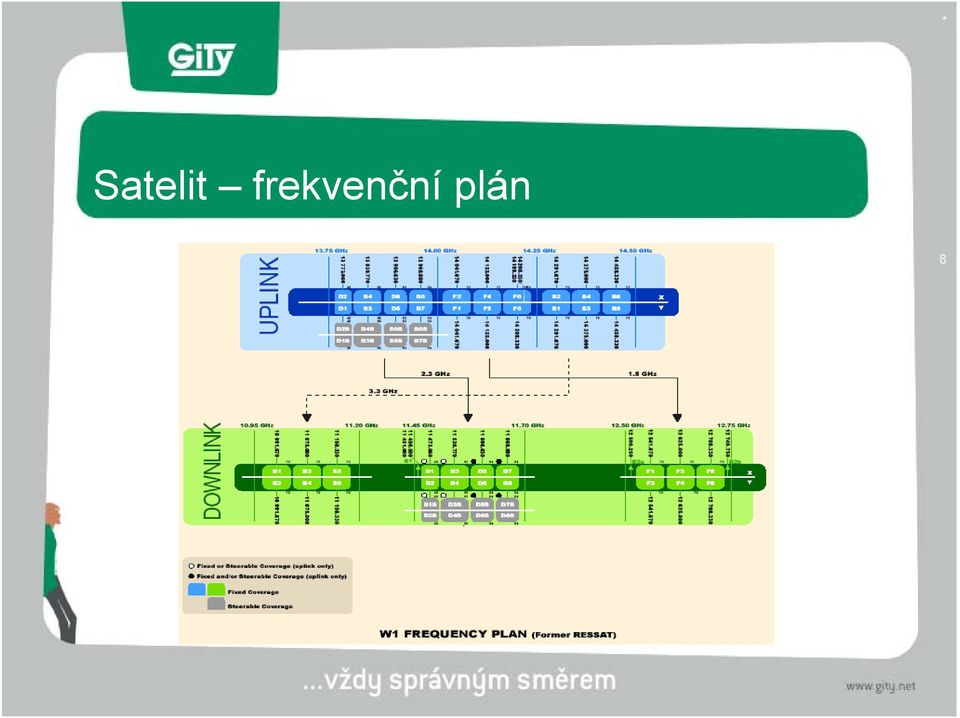

8 Satelit frekvenční plán 8

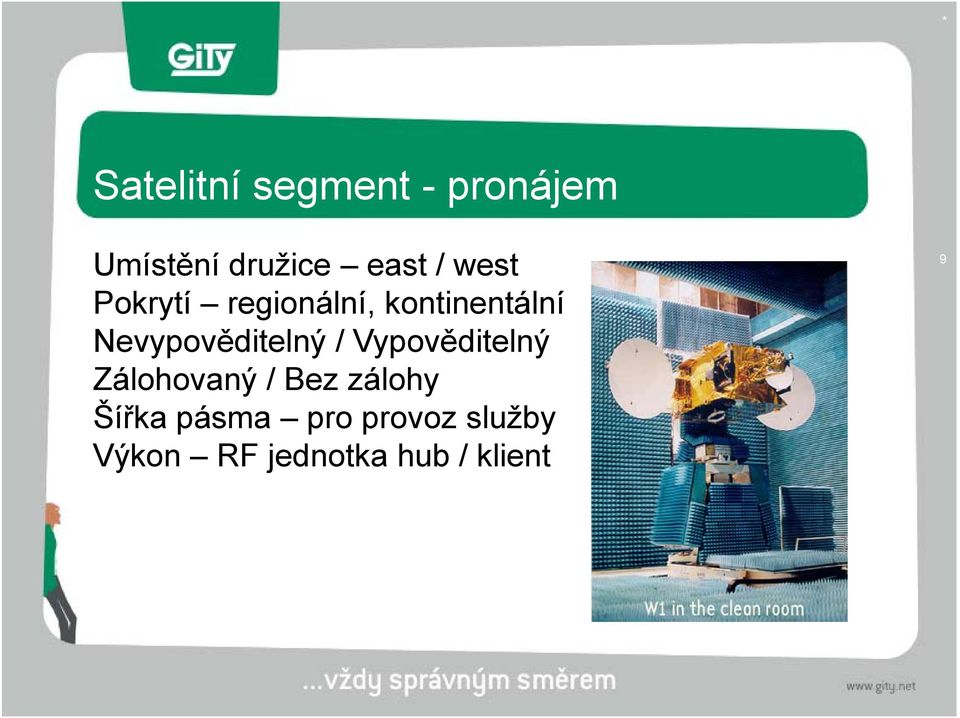

9 Satelitní segment - pronájem Umístění družice east / west Pokrytí regionální, kontinentální Nevypověditelný / Vypověditelný Zálohovaný / Bez zálohy Šířka pásma pro provoz služby Výkon RF jednotka hub / klient 9

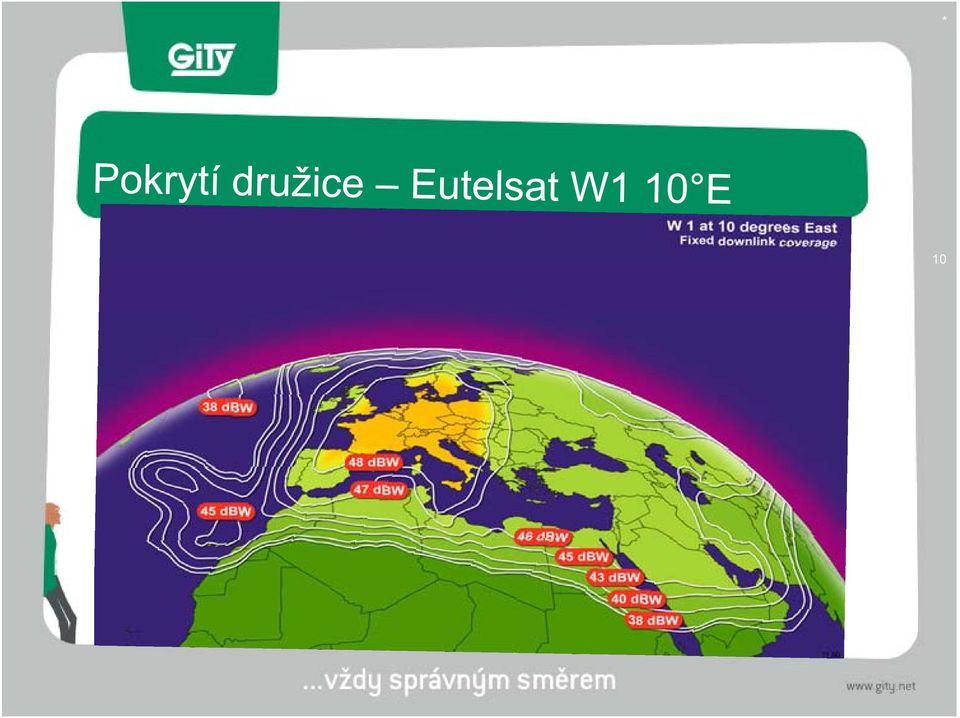

10 10

11 Satelitní služby VSAT 11

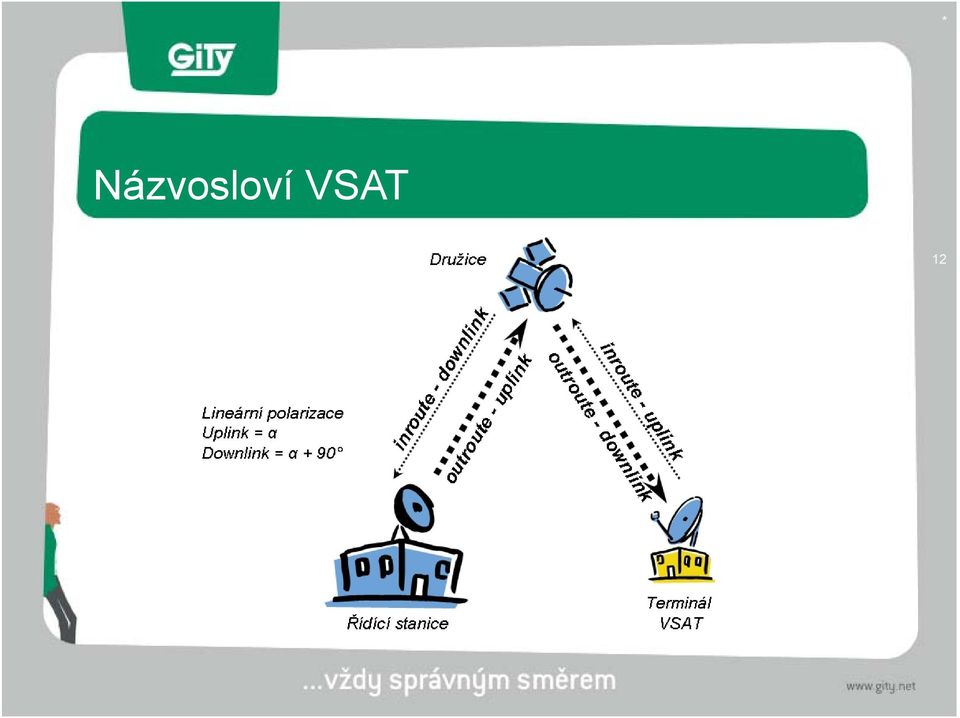

12 Názvosloví VSAT 12

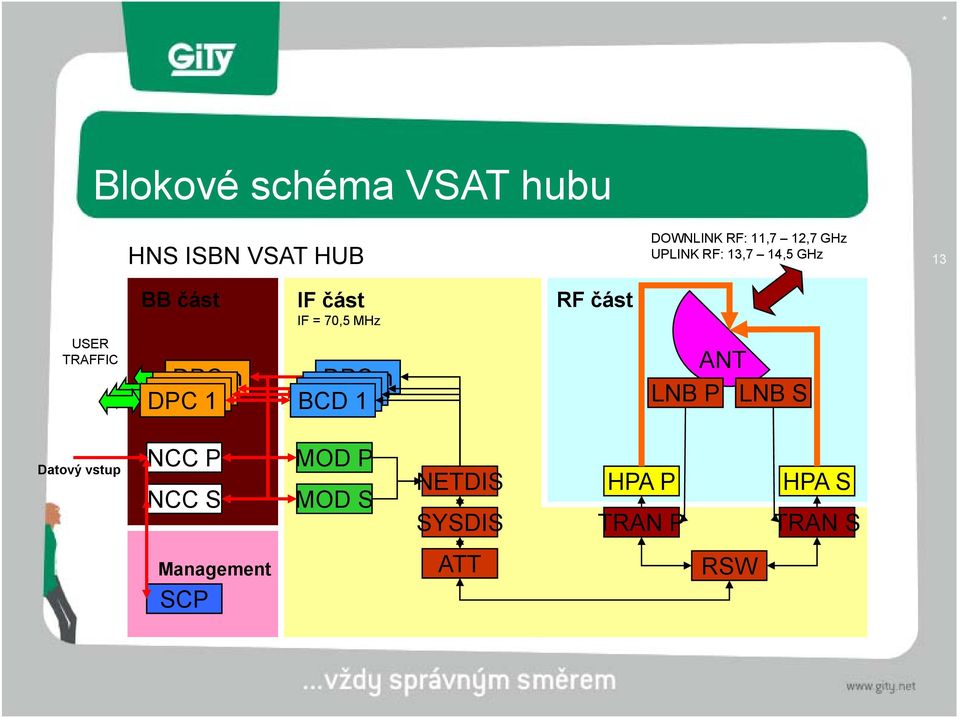

13 Blokové schéma VSAT hubu HNS ISBN VSAT HUB DOWNLINK RF: 11,7 12,7 GHz UPLINK RF: 13,7 14,5 GHz 13 BB část IF část IF = 70,5 MHz RF část USER TRAFFIC DPC 3 n DPC 3 n DPC 12 BCD DPC 12 ANT LNB P LNB S Datový vstup NCC P NCC S MOD P MOD S NETDIS SYSDIS HPA P TRAN P HPA S TRAN S Management SCP ATT RSW

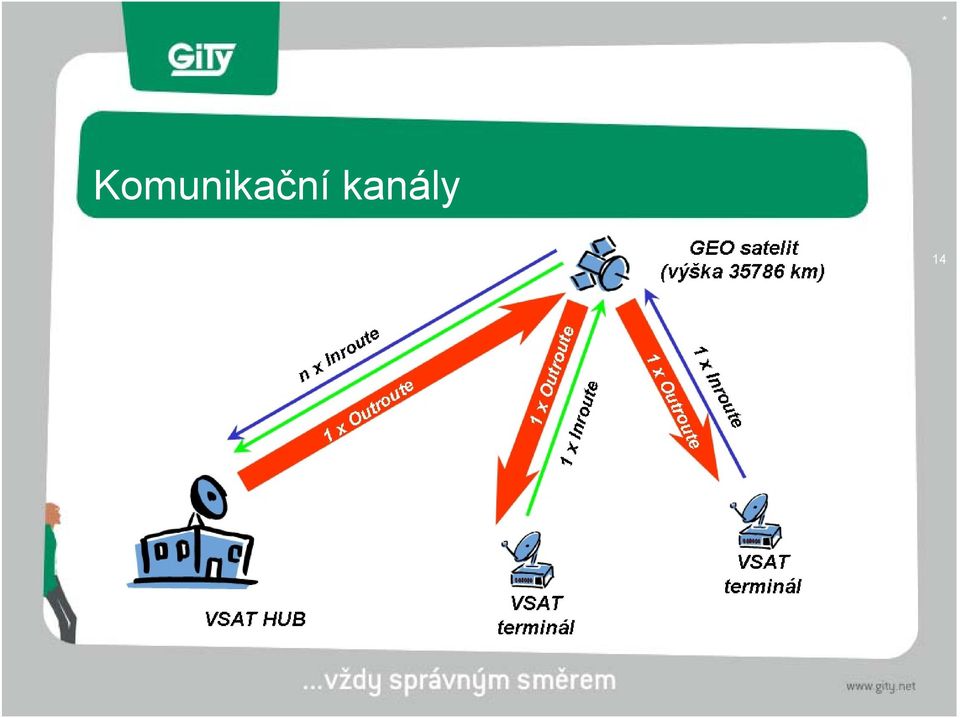

14 Komunikační kanály 14

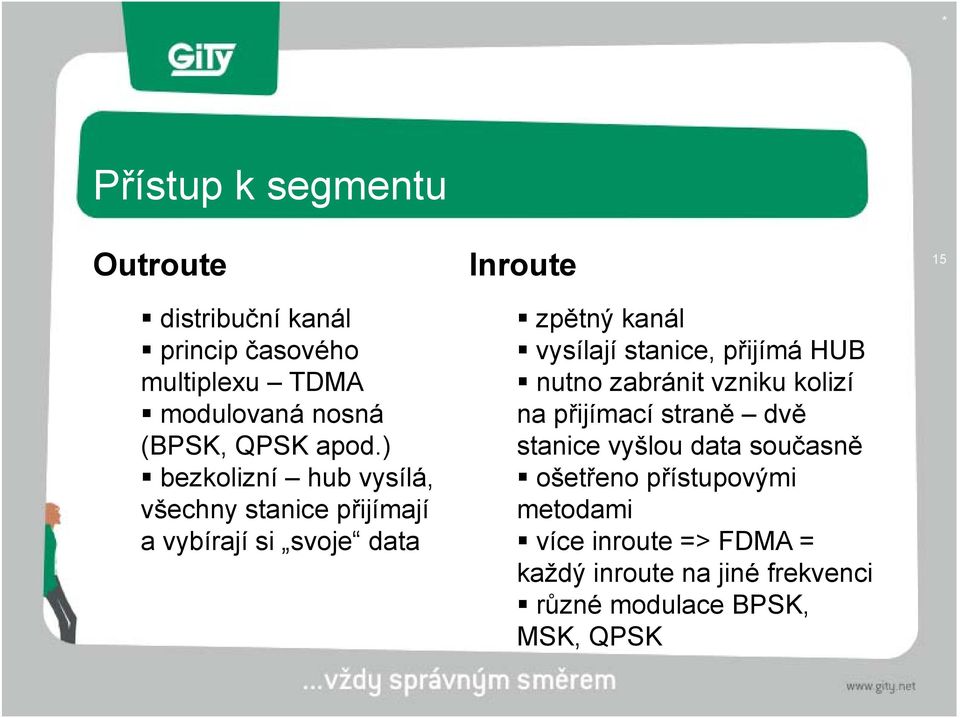

15 Přístup k segmentu Outroute distribuční kanál princip časového multiplexu TDMA modulovaná nosná (BPSK, QPSK apod.) bezkolizní hub vysílá, všechny stanice přijímají a vybírají si svoje data Inroute zpětný kanál vysílají stanice, přijímá HUB nutno zabránit vzniku kolizí na přijímací straně dvě stanice vyšlou data současně ošetřeno přístupovými metodami více inroute => FDMA = každý inroute na jiné frekvenci různé modulace BPSK, MSK, QPSK 15

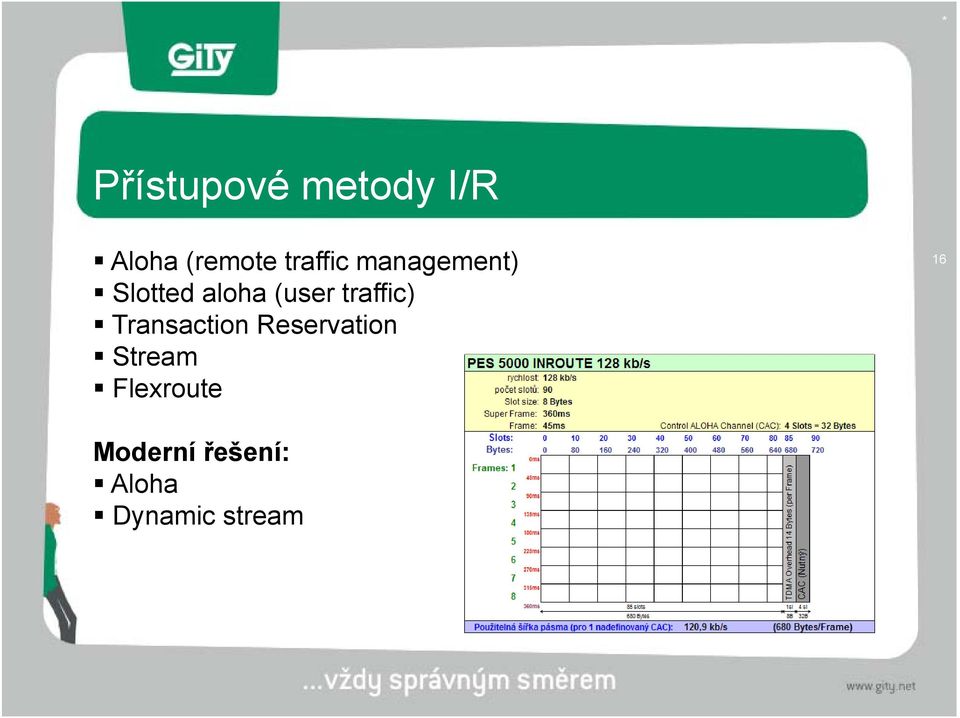

16 Přístupové metody I/R Aloha (remote traffic management) Slotted aloha (user traffic) Transaction Reservation Stream Flexroute 16 Moderní řešení: Aloha Dynamic stream

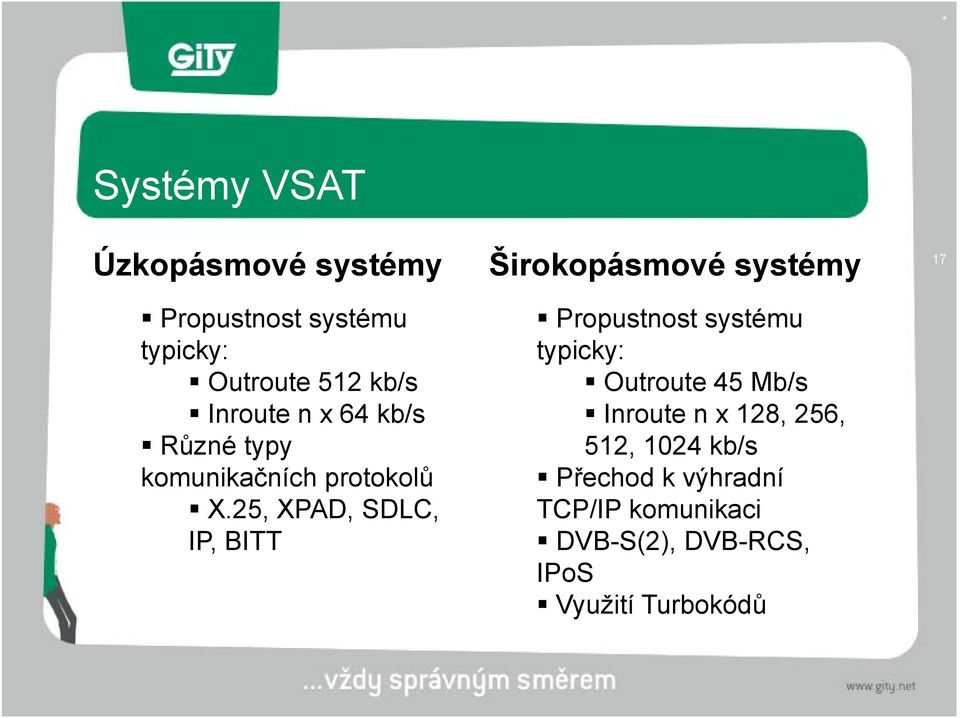

17 Systémy VSAT Úzkopásmové systémy Propustnost systému typicky: Outroute 512 kb/s Inroute n x 64 kb/s Různé typy komunikačních protokolů X.25, XPAD, SDLC, IP, BITT Širokopásmové systémy Propustnost systému typicky: Outroute 45 Mb/s Inroute n x 128, 256, 512, 1024 kb/s Přechod k výhradní TCP/IP komunikaci DVB-S(2), DVB-RCS, IPoS Využití Turbokódů 17

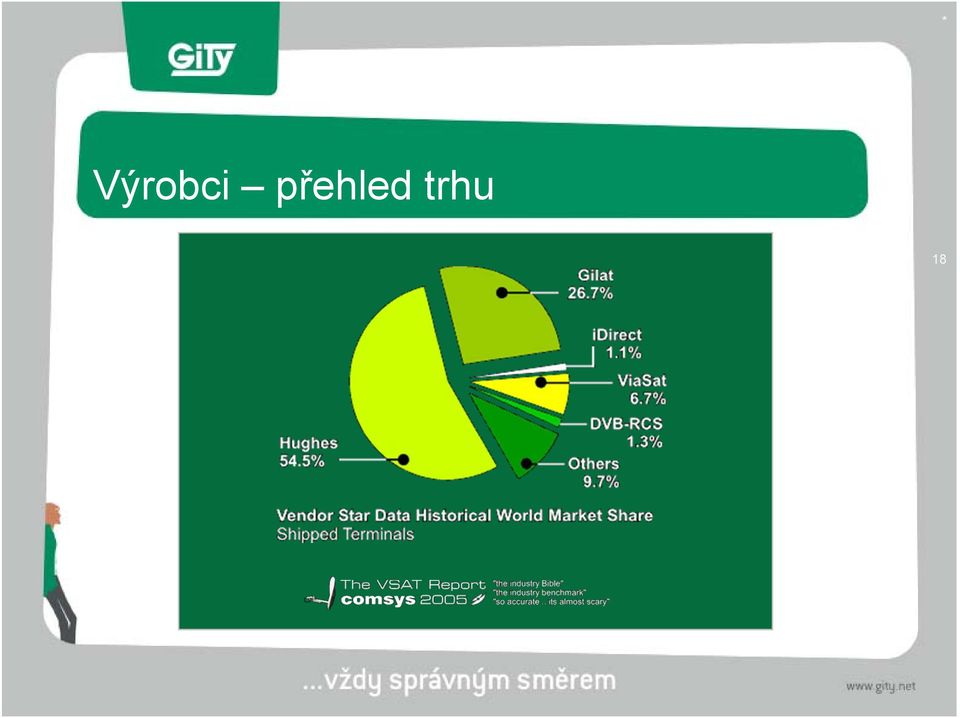

18 Výrobci přehled trhu 18

19 Satelitní terminál HN7000S Širokopásmová satelitní jednotka 19 přímé připojení do Ethernetu satelitní router dynamické přidělování pásma prioritizace provozu antény 0,89m a 0,98m malé rozměry vnitřní jednotky

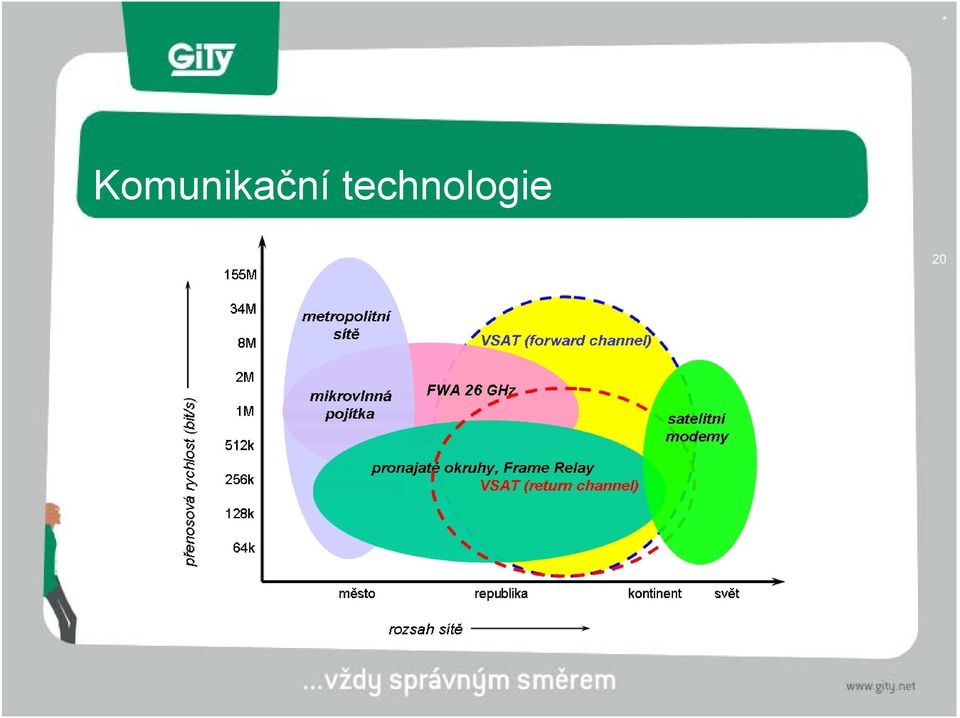

20 Komunikační technologie 20

21 Služby satelitních komunikací Standardní služby VSAT datová komunikace 21 Interaktivní služby prepaid TV, online služby DVB-S a DVB-S2 (HDTV) televizní vysílání, IP komunikace Telefonování poskytuje celosvětové pokrytí

22 Služby VSAT Standardní služby Propojování sítí LAN Certifikace platebních karet Elektronická pošta, přenos datových souborů Hlasové služby Širokopásmové služby Širokopásmový přístup do Intranetu / Internetu Broadcastové / multicastové doručování informací Business TV/ Audio Broadcasting Vzdálená školení (Distance Learning) 22

23 Interaktivní služby Jednosměrná satelitní komunikace Zpětný kanál jiná technologie 23 Již se nepoužívá VSAT HUB Uživatel Dial-up, ISDN, GPRS Klient Klient Klient INTERNET / INTRANET

24 Interaktivní služby Obousměrná satelitní komunikace Podpůrné systémy cache 24 - Videokonference - Prezentace VSAT HUB - Sledování objektů HN700S Uživatel Klienti INTERNET / INTRANET

25 Hlasové služby Využití VoIP Úsporná hlasová komprese Pro specifické případy: charakteristické zpoždění VSAT HUB 25 Uživatel IP telefon VoIP brána VoIP brána běžný telefon Ústředna

26 Distribuce multimediálních klipů Distribuce reklamy, obsahu VSAT HUB Distribuční servery Uživatel Zdroj obsahu Video server INTERNET/INTRANET Videozařízení

27 Multimedia streaming Online vysílání TV, radio VSAT HUB Odbavovací pracoviště Integrovaný MPEG dekodér Audio L+R Uživatel PAL TV přijímač

28 Vzdálené školení Školící centrum VSAT HUB Účastník kursu Centrální server Brána Klienti Klient

29 DVB-S televizní vysílání - požadavek úzkého přenosového kanálu - vysoká odolnost proti odrazům signálu v prostředí - používá MPEG kompresi 29 Výhody: Nevýhody: - schopnost pokrytí velkého území - náklady na pásmo - rychlá realizace a spuštění projektu - náklady na hw - vysoká kvalita přenosu DVB-S poskytuje velké možnosti nabízených služeb!

30 DVB-S2 zvyšuje dostupnou kapacitu - definovaný standard pro SDTV a HDTV - distribuční aplikace point-to-point - interaktivní služby vč. IP přenosů 30 Výhody: Nevýhody: - zvýšení účinnosti o 30 % díky - nekompatibilita zlepšenému kanálovému kódování - náklady na hw - u point-to-point ještě větší účinnost Licenční poplatek za DVB-S2 zařízení v jednotkách dolarů.

31 HDTV přes satelit - v Evropě vyšší standart, u nás luxusní záležitost (malý trh) - vysoký datový tok: 5 a více Mbit/s - čeští operátoři vyčkávají (finanční náročnost), chybí nabídka - nové settopboxy finanční náročnost 31 HDTV = rozvoji brání finance a trh

32 Telefonování přes satelit - vhodné řešení pro komunikaci bez omezení - desítky satelitů na nízké oběžné dráze (vyšší kvalita přenosu) - - duální telefony (GSM a satelit) 32 Satelitní systémy

33 Proč satelitní služby? Schopnost zabezpečit komunikaci na velké vzdálenosti Poskytnout službu v místech se špatnou nebo žádnou telekomunikační infrastrukturou Snadná a rychlá instalace Vysoká spolehlivost Stálost technických parametrů Vysoká bezpečnost Nízká cena

34 Směry vývoje VSAT Přiblížení technologie VSAT až do oblasti domácích (SOHO) uživatelů přidané služby IP TV, Internet využití IP-over-DVB jednosměrné služby a aplikace distribuční médium

35 Směry vývoje VSAT Zmenšení antén (1,2m -> 90 cm -> 70 cm) více družic, užší vyzařovací svazky, přechod do Ka-pásma Vyšší rychlosti pokročilejší modulace pokročilejší opravné kódování Zavádění standardizovaných technologií DVB RCS, DVB-S2 IPoS

36 Směry vývoje VSAT Přesunutí přepínacích a směrovacích funkcí na družici - odstranění komunikace na 2 skoky - snížení nákladů pro operátory poskytující služby Broadband on demand - videokonference, telemedicína, video on demand, televizní přenosy, olympidáda, sportovní přenosy, válka.

37 Směry vývoje VSAT Satelitní systém SPACEWAY (HNS) družice Boeing 702 Kapacita 5-8x vyšší než stávající Ku-družice přesunutí HUBu na družici Veškeré datové přepínání a směrování na družici ( router in the sky ) Satelit ušitý na míru zákazníkům.

38 Antény a typy *

39 Satelitní služba = výhoda pro zákazníka Satelitní služby jsou v mnoha parametrech jedinečné a mohou zákazníkům nabídnout zajímavé výhody oproti konkurenci. - Vyšší stabilita než služby GSM (GPRS) a zaručená dostupnost, proaktivní dohled - Rychlá a snadná výstavba sítě v rámci nového projektu - Nezávislost na lokální konektivitě - Malé antény a malé terminály zaručují snadnou a bezproblémovou instalaci

40 Satelit od GiTy Vlastní širokopásmový IP (DVB-S2) systém provozovaný z území ČR. Osvědčená a celosvětově nejrozšířenější technologie Hughes Network Systems. Máme nejmodernější satelitní systém v Evropě. Vlastní řídící, servisní a dohledové centrum s nonstop provozem.

41 Závěr Řešení VSAT je reálně existující, prověřená platforma. Desítky tisíc terminálů po celém světě. Centralizace technických prostředků -> snadná škálovatelnost, nižší provozní a investiční náklady oproti plošně budovaným pozemním sítím. Neustálý vývoj technologie směrem k vyšším rychlostem. Akceptace trendů -> přechod k IP, multicastu a dalším.
