PŘIPOJOVACÍ PODMÍNKY PRO VÝROBNY ELEKTŘINY

Transkript

1 PŘIPOJOVACÍ PODMÍNKY PRO VÝROBNY ELEKTŘINY pro připojení na síť ČEZ Distribuce, a. s. Vydává ČEZ Distribuce, a. s SKUPINA ČEZ

2

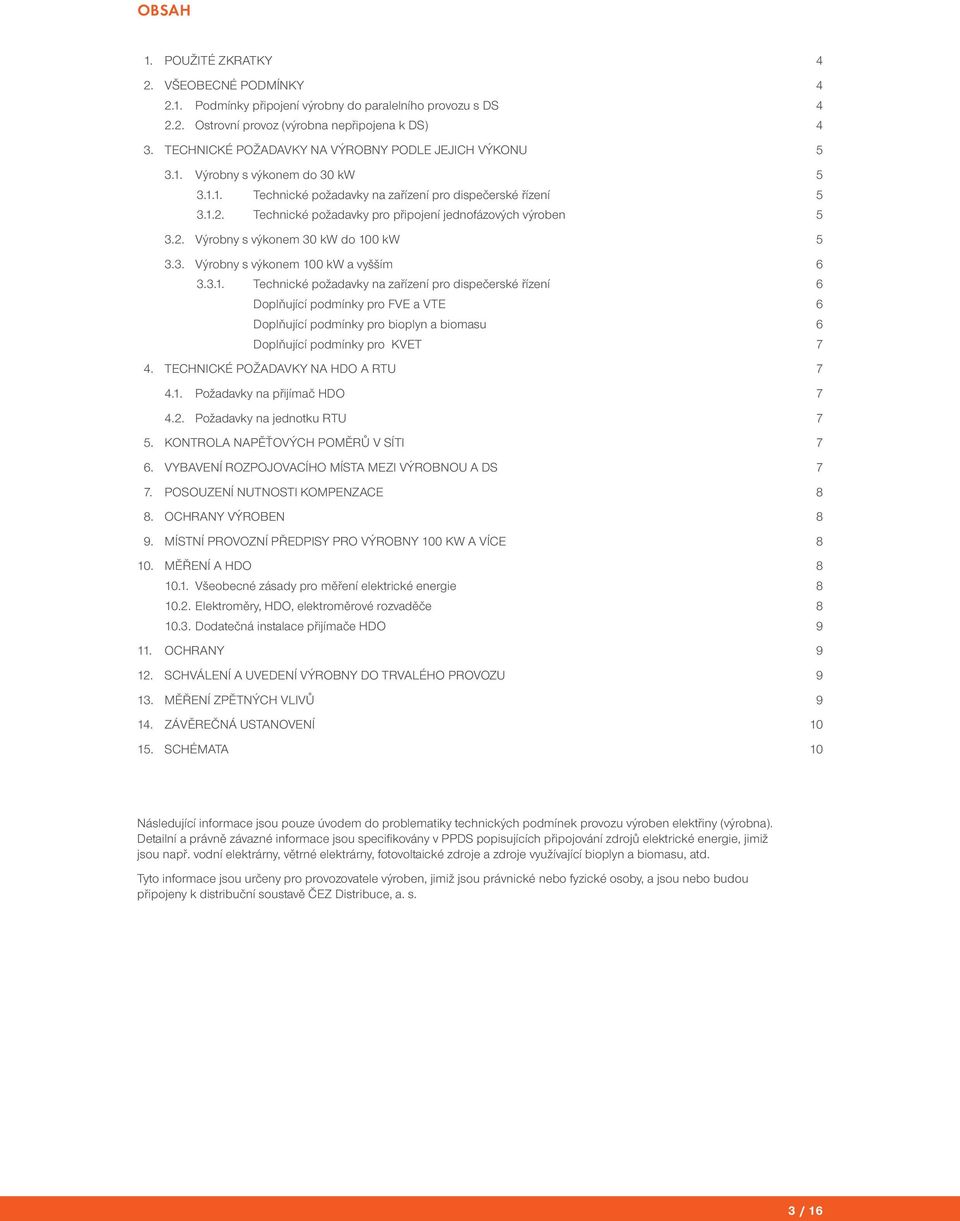

3 OBSAH 1. POUŽITÉ ZKRATKY 4 2. VŠEOBECNÉ PODMÍNKY Podmínky připojení výrobny do paralelního provozu s DS Ostrovní provoz (výrobna nepřipojena k DS) 4 3. TECHNICKÉ POŽADAVKY NA VÝROBNY PODLE JEJICH VÝKONU Výrobny s výkonem do 30 kw Technické požadavky na zařízení pro dispeerské řízení Technické požadavky pro připojení jednofázových výroben Výrobny s výkonem 30 kw do 100 kw Výrobny s výkonem 100 kw a vyšším Technické požadavky na zařízení pro dispeerské řízení 6 Doplňující podmínky pro FVE a VTE 6 Doplňující podmínky pro bioplyn a biomasu 6 Doplňující podmínky pro KVET 7 4. TECHNICKÉ POŽADAVKY NA HDO A RTU Požadavky na přijíma HDO Požadavky na jednotku RTU 7 5. KONTROLA NAPĚŤOVÝCH POMĚRŮ V SÍTI 7 6. VYBAVENÍ ROZPOJOVACÍHO MÍSTA MEZI VÝROBNOU A DS 7 7. POSOUZENÍ NUTNOSTI KOMZACE 8 8. OCHRANY VÝROBEN 8 9. MÍSTNÍ PROVOZNÍ PŘEDPISY PRO VÝROBNY 100 KW A VÍCE MĚŘENÍ A HDO Všeobecné zásady pro měření elektrické energie Elektroměry, HDO, elektroměrové rozvaděe Dodatená instalace přijímae HDO OCHRANY SCHVÁLENÍ A UVEDENÍ VÝROBNY DO TRVALÉHO PROVOZU MĚŘENÍ ZPĚTNÝCH VLIVŮ ZÁVĚREČNÁ USTANOVENÍ SCHÉMATA 10 Následující informace jsou pouze úvodem do problematiky technických podmínek provozu výroben elektřiny (výrobna). Detailní a právně závazné informace jsou specifikovány v PPDS popisujících připojování zdrojů elektrické energie, jimiž jsou např. vodní elektrárny, větrné elektrárny, fotovoltaické zdroje a zdroje využívající bioplyn a biomasu, atd. Tyto informace jsou ureny pro provozovatele výroben, jimiž jsou právnické nebo fyzické osoby, a jsou nebo budou připojeny k distribuní soustavě ČEZ Distribuce, a. s. SKUPINA 3 ČEZ / 16

4 1. POUŽITÉ ZKRATKY DS distribuní soustava ERÚ Energetický regulaní úřad HDO hromadné dálkové ovládání HDS hlavní domovní skříň HDV hlavní domovní vedení OZE obnovitelný zdroj energie PPDS pravidla provozování distribuních soustav PDS provozovatel distribuní soustavy, kterým je na území vymezeném licencí ČEZ Distribuce, a. s. ÚNMZ Úřad pro technickou normalizaci, metrologii a státní zkušebnictví MVE malá vodní elektrárna FVE fotovoltaická elektrárna VTE větrná elektrárna KVET kombinovaná výroba elektřiny a tepla BI binární vstup BO binární výstup RTU Remote Terminal Unit komunikaní jednotka pro sběr informací, dat a měření OPM odběrné/předací místo 2. VŠEOBECNÉ PODMÍNKY Nově zřizovat, podstatně rozšiřovat a upravovat výrobnu připojovanou k DS je možno jen se souhlasným stanoviskem ČEZ Distribuce, a. s., které je vydáváno pouze na základě vyplněné Žádosti výrobce elektřiny o připojení k distribuní soustavě a Dotazníku pro vlastní výrobnu vetně povinných příloh k těmto formulářům. O způsobu připojení výrobny k DS a dodržení podmínek stanovených v příloze. 4 PPDS rozhoduje PDS. Volba konkrétního způsobu připojení, t.j. DS nn, vlastní transformaní stanice, i samostatný vývod vn se provádí na základě výpotů, které zohledňují výkon a druh výrobny i parametry místní sítě a její využití ostatními uživateli. Podmínky provozu výroben stanovuje spolenost ČEZ Distribuce, a. s., rovněž tak rozhoduje o způsobu provedení měření na základě vyjádření spolenosti ČEZ Měření, s.r.o. Při zřizování nebo podstatném rozšiřování výrobny je nutno dodržet podmínky stanovené stavebním zákonem.183/2006 Sb. U vodních elektráren je nezbytné věnovat pozornost Zákonu o vodním hospodářství. 254/2001 Sb., vetně prováděcích předpisů k uvedeným zákonům. Dále je investor povinen již v průběhu zpracování přípravné a projektové dokumentace požádat ČEZ Distribuce, a. s., o vyjádření. Veškerá připojení musí být v souladu s platnou legislativou, zejména Zákonem. 458/2000 Sb. v platném znění (EZ), Zákonem. 180/2005 Sb. v platném znění, vyhláškou. 51/2006 Sb. v platném znění, PPDS, platnými ČSN, PNE a těmito podmínkami ČEZ Distribuce, a. s. Provoz výrobny neí zhoršit parametry kvality elektrické energie v místě připojení a způsobovat nedovolené změny napětí v DS. Vztahy mezi provozovatelem výrobny a PDS se řídí oboustranně potvrzenou louvou o připojení v souladu s vyhláškou ERÚ. 51/2006 Sb., o podmínkách připojení k elektrizaní soustavě v platném znění a louvou o podpoře výroby elektřiny Podmínky připojení výrobny do paralelního provozu s DS Konkrétní podmínky připojení výrobny do paralelního provozu s DS jsou stanoveny v provozní instrukci umístěné na stránkách spolenosti ČEZ Distribuce, a. s., ( v sekci Technický Dispeink / Provozní instrukce Ostrovní provoz (výrobna nepřipojena k DS) Pokud majitel výrobny vyrábí elektrickou energii pouze pro vlastní spotřebu a není připojen k DS (tzv. ostrovní provozy), musí tyto zdroje splňovat podmínku bezpeného galvanického oddělení sítě napájené touto výrobnou od DS ČEZ Distribuce, a. s. SKUPINA 4 ČEZ / 16

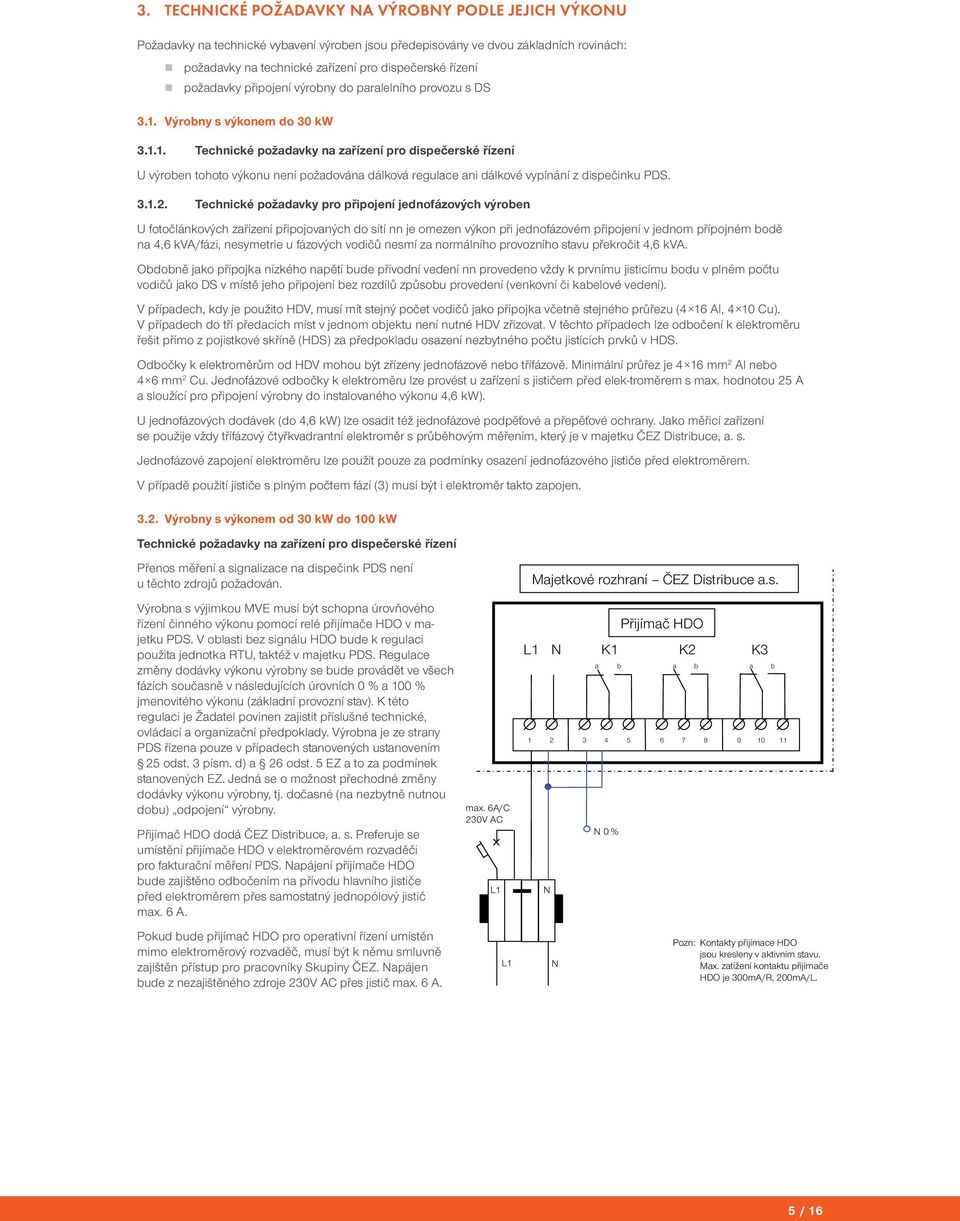

5 3. TECHNICKÉ POŽADAVKY NA VÝROBNY PODLE JEJICH VÝKONU Požadavky na technické vybavení výroben jsou předepisovány ve dvou základních rovinách: požadavky na technické zařízení pro dispeerské řízení požadavky připojení výrobny do paralelního provozu s DS 3.1. Výrobny s výkonem do 30 kw Technické požadavky na zařízení pro dispeerské řízení U výroben tohoto výkonu není požadována dálková regulace ani dálkové vypínání z dispeinku PDS Technické požadavky pro připojení jednofázových výroben U fotolánkových zařízení připojovaných do sítí nn je omezen výkon při jednofázovém připojení v jednom přípojném bodě na 4,6 kva/fázi, nesymetrie u fázových vodiů neí za normálního provozního stavu překroit 4,6 kva. Obdobně jako přípojka nízkého napětí bude přívodní vedení nn provedeno vždy k prvnímu jisticímu bodu v plném potu vodiů jako DS v místě jeho připojení bez rozdílů způsobu provedení (venkovní i kabelové vedení). V případech, kdy je použito HDV, musí mít stejný poet vodiů jako přípojka vetně stejného průřezu (4 16 Al, 4 10 Cu). V případech do tří předacích míst v jednom objektu není nutné HDV zřizovat. V těchto případech lze odboení k elektroměru řešit přímo z pojistkové skříně (HDS) za předpokladu osazení nezbytného potu jistících prvků v HDS. Odboky k elektroměrům od HDV mohou být zřízeny jednofázově nebo třífázově. Minimální průřez je 4 16 mm 2 Al nebo 4 6 mm 2 Cu. Jednofázové odboky k elektroměru lze provést u zařízení s jistiem před elek-troměrem s max. hodnotou 25 A a sloužící pro připojení výrobny do instalovaného výkonu 4,6 kw). U jednofázových dodávek (do 4,6 kw) lze osadit též jednofázové podpěťové a přepěťové ochrany. Jako měřicí zařízení se použije vždy třífázový tyřkvadrantní elektroměr s průběhovým měřením, který je v majetku ČEZ Distribuce, a. s. Jednofázové zapojení elektroměru lze použít pouze za podmínky osazení jednofázového jistie před elektroměrem. V případě použití jistie s plným potem fází (3) musí být i elektroměr takto zapojen Výrobny s výkonem od 30 kw do 100 kw Technické požadavky na zařízení pro dispeerské řízení Přenos měření a signalizace na dispeink PDS není u těchto zdrojů požadován. Výrobna s výjimkou MVE musí být schopna úrovňového řízení inného výkonu pomocí relé přijímae HDO v majetku PDS. V oblasti bez signálu HDO bude k regulaci použita jednotka RTU, taktéž v majetku PDS. Regulace změny dodávky výkonu výrobny se bude provádět ve všech fázích souasně v následujících úrovních 0 % a 100 % jmenovitého výkonu (základní provozní stav). K této regulaci je Žadatel povinen zajistit příslušné technické, ovládací a organizaní předpoklady. Výrobna je ze strany PDS řízena pouze v případech stanovených ustanovením 25 odst. 3 pí. d) a 26 odst. 5 EZ a to za podmínek stanovených EZ. Jedná se o možnost přechodné změny dodávky výkonu výrobny, tj. doasné (na nezbytně nutnou dobu) odpojení výrobny. Přijíma HDO dodá ČEZ Distribuce, a. s. Preferuje se umístění přijímae HDO v elektroměrovém rozvaděi pro fakturaní měření PDS. Napájení přijímae HDO bude zajištěno odboením na přívodu hlavního jistie před elektroměrem přes samostatný jednopólový jisti max. 6 A. Pokud bude přijíma HDO pro operativní řízení umístěn mimo elektroměrový rozvadě, musí být k němu luvně zajištěn přístup pro pracovníky Skupiny ČEZ. Napájen bude z nezajištěného zdroje 230V AC přes jisti max. 6 A. max. 6A/C 230V AC Majetkové rozhraní ČEZ Distribuce a.s. N K1 K2 K3 N N a b a b a b N 0 % Přijíma HDO Pozn: Kontakty přijímace HDO jsou kresleny v aktivním stavu. Max. zatížení kontaktu přijímae HDO je 300mA/R, 200mA/L. SKUPINA 5 ČEZ / 16

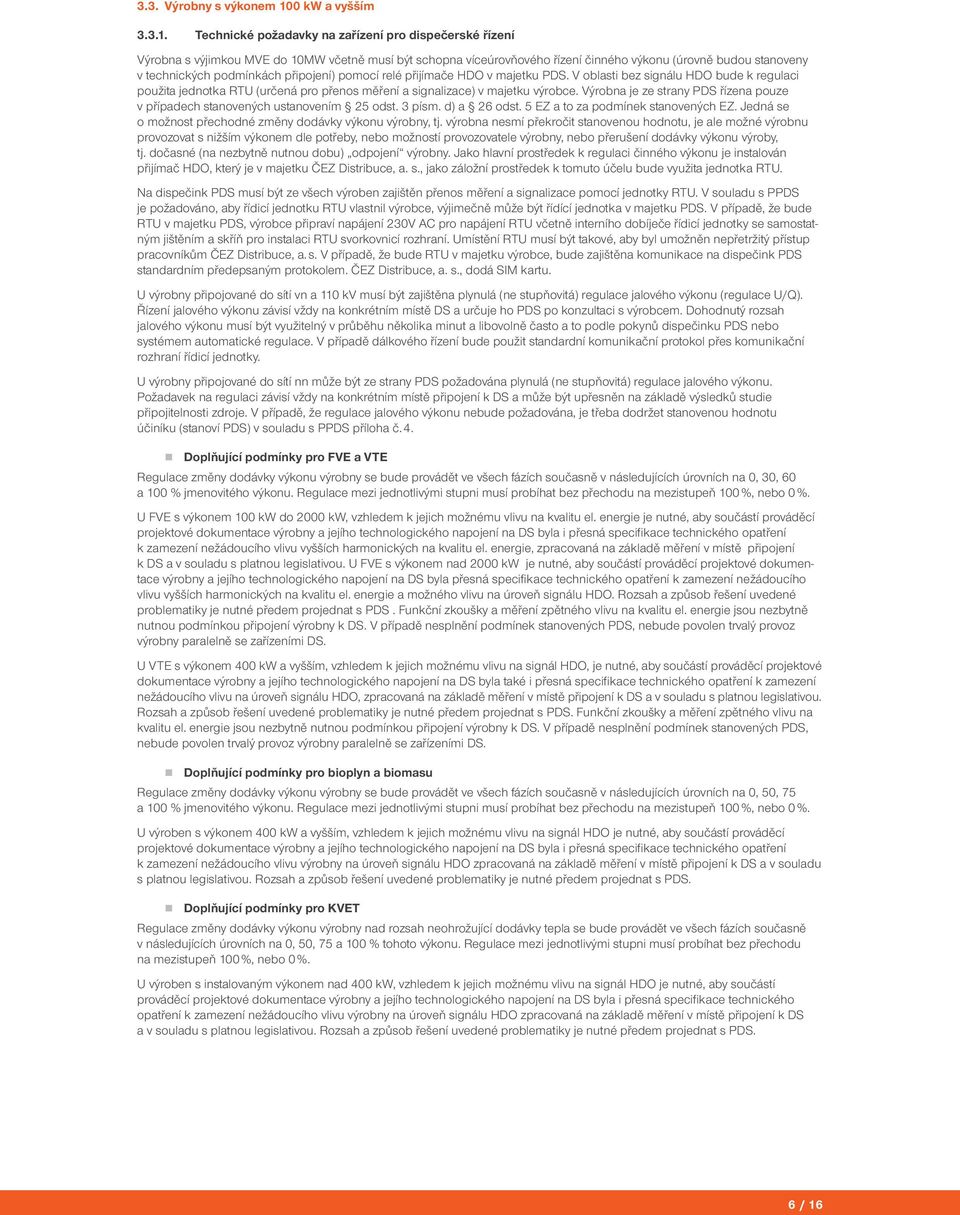

6 3.3. Výrobny s výkonem 100 kw a vyšším Technické požadavky na zařízení pro dispeerské řízení Výrobna s výjimkou MVE do 10MW vetně musí být schopna víceúrovňového řízení inného výkonu (úrovně budou stanoveny v technických podmínkách připojení) pomocí relé přijímae HDO v majetku PDS. V oblasti bez signálu HDO bude k regulaci použita jednotka RTU (urená pro přenos měření a signalizace) v majetku výrobce. Výrobna je ze strany PDS řízena pouze v případech stanovených ustanovením 25 odst. 3 pí. d) a 26 odst. 5 EZ a to za podmínek stanovených EZ. Jedná se o možnost přechodné změny dodávky výkonu výrobny, tj. výrobna neí překroit stanovenou hodnotu, je ale možné výrobnu provozovat s nižším výkonem dle potřeby, nebo možností provozovatele výrobny, nebo přerušení dodávky výkonu výroby, tj. doasné (na nezbytně nutnou dobu) odpojení výrobny. Jako hlavní prostředek k regulaci inného výkonu je instalován přijíma HDO, který je v majetku ČEZ Distribuce, a. s., jako záložní prostředek k tomuto úelu bude využita jednotka RTU. Na dispeink PDS musí být ze všech výroben zajištěn přenos měření a signalizace pomocí jednotky RTU. V souladu s PPDS je požadováno, aby řídicí jednotku RTU vlastnil výrobce, výjimeně může být řídící jednotka v majetku PDS. V případě, že bude RTU v majetku PDS, výrobce připraví napájení 230V AC pro napájení RTU vetně interního dobíjee řídicí jednotky se samostatným jištěním a skříň pro instalaci RTU svorkovnicí rozhraní. Umístění RTU musí být takové, aby byl umožněn nepřetržitý přístup pracovníkům ČEZ Distribuce, a. s. V případě, že bude RTU v majetku výrobce, bude zajištěna komunikace na dispeink PDS standardním předepsaným protokolem. ČEZ Distribuce, a. s., dodá SIM kartu. U výrobny připojované do sítí vn a 110 kv musí být zajištěna plynulá (ne stupňovitá) regulace jalového výkonu (regulace U/Q). Řízení jalového výkonu závisí vždy na konkrétním místě DS a uruje ho PDS po konzultaci s výrobcem. Dohodnutý rozsah jalového výkonu musí být využitelný v průběhu několika minut a libovolně asto a to podle pokynů dispeinku PDS nebo systémem automatické regulace. V případě dálkového řízení bude použit standardní komunikaní protokol přes komunikaní rozhraní řídicí jednotky. U výrobny připojované do sítí nn může být ze strany PDS požadována plynulá (ne stupňovitá) regulace jalového výkonu. Požadavek na regulaci závisí vždy na konkrétním místě připojení k DS a může být upřesněn na základě výsledků studie připojitelnosti zdroje. V případě, že regulace jalového výkonu nebude požadována, je třeba dodržet stanovenou hodnotu úiníku (stanoví PDS) v souladu s PPDS příloha. 4. Doplňující podmínky pro FVE a VTE Regulace změny dodávky výkonu výrobny se bude provádět ve všech fázích souasně v následujících úrovních na 0, 30, 60 a 100 % jmenovitého výkonu. Regulace mezi jednotlivými stupni musí probíhat bez přechodu na mezistupeň 100 %, nebo 0 %. U FVE s výkonem 100 kw do 2000 kw, vzhledem k jejich možnému vlivu na kvalitu el. energie je nutné, aby souástí prováděcí projektové dokumentace výrobny a jejího technologického napojení na DS byla i přesná specifikace technického opatření k zamezení nežádoucího vlivu vyšších harmonických na kvalitu el. energie, zpracovaná na základě měření v místě připojení k DS a v souladu s platnou legislativou. U FVE s výkonem nad 2000 kw je nutné, aby souástí prováděcí projektové dokumentace výrobny a jejího technologického napojení na DS byla přesná specifikace technického opatření k zamezení nežádoucího vlivu vyšších harmonických na kvalitu el. energie a možného vlivu na úroveň signálu HDO. Rozsah a způsob řešení uvedené problematiky je nutné předem projednat s PDS. Funkní zkoušky a měření zpětného vlivu na kvalitu el. energie jsou nezbytně nutnou podmínkou připojení výrobny k DS. V případě nesplnění podmínek stanovených PDS, nebude povolen trvalý provoz výrobny paralelně se zařízeními DS. U VTE s výkonem 400 kw a vyšším, vzhledem k jejich možnému vlivu na signál HDO, je nutné, aby souástí prováděcí projektové dokumentace výrobny a jejího technologického napojení na DS byla také i přesná specifikace technického opatření k zamezení nežádoucího vlivu na úroveň signálu HDO, zpracovaná na základě měření v místě připojení k DS a v souladu s platnou legislativou. Rozsah a způsob řešení uvedené problematiky je nutné předem projednat s PDS. Funkní zkoušky a měření zpětného vlivu na kvalitu el. energie jsou nezbytně nutnou podmínkou připojení výrobny k DS. V případě nesplnění podmínek stanovených PDS, nebude povolen trvalý provoz výrobny paralelně se zařízeními DS. Doplňující podmínky pro bioplyn a biomasu Regulace změny dodávky výkonu výrobny se bude provádět ve všech fázích souasně v následujících úrovních na 0, 50, 75 a 100 % jmenovitého výkonu. Regulace mezi jednotlivými stupni musí probíhat bez přechodu na mezistupeň 100 %, nebo 0 %. U výroben s výkonem 400 kw a vyšším, vzhledem k jejich možnému vlivu na signál HDO je nutné, aby souástí prováděcí projektové dokumentace výrobny a jejího technologického napojení na DS byla i přesná specifikace technického opatření k zamezení nežádoucího vlivu výrobny na úroveň signálu HDO zpracovaná na základě měření v místě připojení k DS a v souladu s platnou legislativou. Rozsah a způsob řešení uvedené problematiky je nutné předem projednat s PDS. Doplňující podmínky pro KVET Regulace změny dodávky výkonu výrobny nad rozsah neohrožující dodávky tepla se bude provádět ve všech fázích souasně v následujících úrovních na 0, 50, 75 a 100 % tohoto výkonu. Regulace mezi jednotlivými stupni musí probíhat bez přechodu na mezistupeň 100 %, nebo 0 %. U výroben s instalovaným výkonem nad 400 kw, vzhledem k jejich možnému vlivu na signál HDO je nutné, aby souástí prováděcí projektové dokumentace výrobny a jejího technologického napojení na DS byla i přesná specifikace technického opatření k zamezení nežádoucího vlivu výrobny na úroveň signálu HDO zpracovaná na základě měření v místě připojení k DS a v souladu s platnou legislativou. Rozsah a způsob řešení uvedené problematiky je nutné předem projednat s PDS. SKUPINA 6 ČEZ / 16

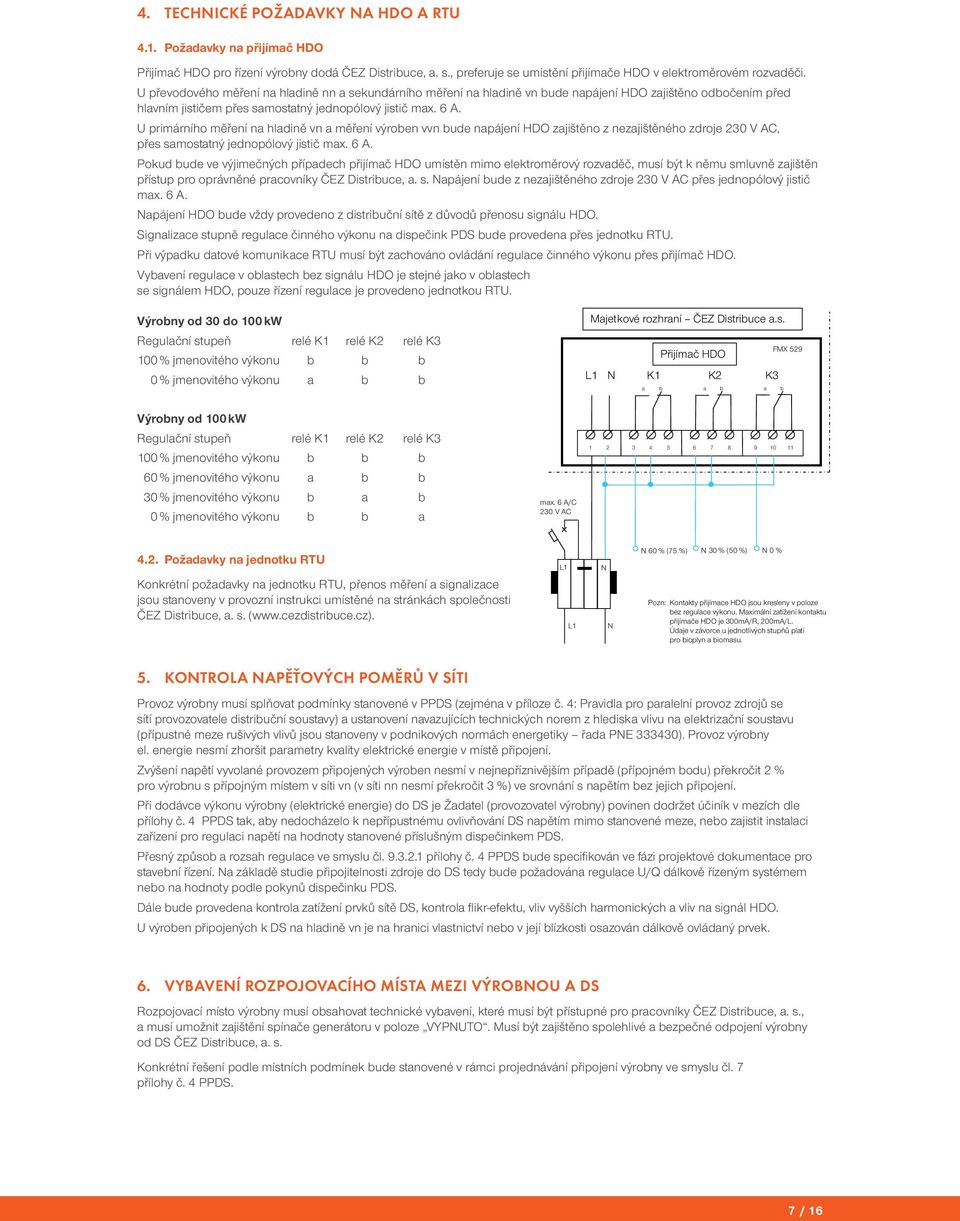

7 4. TECHNICKÉ POŽADAVKY NA HDO A RTU 4.1. Požadavky na přijíma HDO Přijíma HDO pro řízení výrobny dodá ČEZ Distribuce, a. s., preferuje se umístění přijímae HDO v elektroměrovém rozvaděi. U převodového měření na hladině nn a sekundárního měření na hladině vn bude napájení HDO zajištěno odboením před hlavním jistiem přes samostatný jednopólový jisti max. 6 A. U primárního měření na hladině vn a měření výroben vvn bude napájení HDO zajištěno z nezajištěného zdroje 230 V AC, přes samostatný jednopólový jisti max. 6 A. Pokud bude ve výjimených případech přijíma HDO umístěn mimo elektroměrový rozvadě, musí být k němu luvně zajištěn přístup pro oprávněné pracovníky ČEZ Distribuce, a. s. Napájení bude z nezajištěného zdroje 230 V AC přes jednopólový jisti max. 6 A. Napájení HDO bude vždy provedeno z distribuní sítě z důvodů přenosu signálu HDO. Signalizace stupně regulace inného výkonu na dispeink PDS bude provedena přes jednotku RTU. Při výpadku datové komunikace RTU musí být zachováno ovládání regulace inného výkonu přes přijíma HDO. Vybavení regulace v oblastech bez signálu HDO je stejné jako v oblastech se signálem HDO, pouze řízení regulace je provedeno jednotkou RTU. Výrobny od 30 do 100 kw Regulaní stupeň relé K1 relé K2 relé K3 100 % jmenovitého výkonu b b b 0 % jmenovitého výkonu a b b Majetkové rozhraní ČEZ Distribuce a.s. Přijíma HDO N K1 K2 K3 a b a b a b FMX 529 Výrobny od 100 kw Regulaní stupeň relé K1 relé K2 relé K3 100 % jmenovitého výkonu b b b 60 % jmenovitého výkonu a b b 30 % jmenovitého výkonu b a b 0 % jmenovitého výkonu b b a max. 6 A/C 230 V AC Požadavky na jednotku RTU Konkrétní požadavky na jednotku RTU, přenos měření a signalizace jsou stanoveny v provozní instrukci umístěné na stránkách spolenosti ČEZ Distribuce, a. s. ( N N N 60 % (75 %) N 30 % (50 %) N 0 % Pozn: Kontakty přijímace HDO jsou kresleny v poloze bez regulace výkonu. Maximální zatížení kontaktu přijímae HDO je 300mA/R, 200mA/L. Údaje v závorce u jednotlivých stupňů platí pro bioplyn a biomasu. 5. KONTROLA NAPĚŤOVÝCH POMĚRŮ V SÍTI Provoz výrobny musí splňovat podmínky stanovené v PPDS (zejména v příloze. 4: Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuní soustavy) a ustanovení navazujících technických norem z hlediska vlivu na elektrizaní soustavu (přípustné meze rušivých vlivů jsou stanoveny v podnikových normách energetiky řada PNE ). Provoz výrobny el. energie neí zhoršit parametry kvality elektrické energie v místě připojení. Zvýšení napětí vyvolané provozem připojených výroben neí v nejnepříznivějším případě (přípojném bodu) překroit 2 % pro výrobnu s přípojným místem v síti vn (v síti nn neí překroit 3 %) ve srovnání s napětím bez jejich připojení. Při dodávce výkonu výrobny (elektrické energie) do DS je Žadatel (provozovatel výrobny) povinen dodržet úiník v mezích dle přílohy. 4 PPDS tak, aby nedocházelo k nepřípustnému ovlivňování DS napětím mimo stanovené meze, nebo zajistit instalaci zařízení pro regulaci napětí na hodnoty stanovené příslušným dispeinkem PDS. Přesný způsob a rozsah regulace ve yslu l přílohy. 4 PPDS bude specifikován ve fázi projektové dokumentace pro stavební řízení. Na základě studie připojitelnosti zdroje do DS tedy bude požadována regulace U/Q dálkově řízeným systémem nebo na hodnoty podle pokynů dispeinku PDS. Dále bude provedena kontrola zatížení prvků sítě DS, kontrola flikr-efektu, vliv vyšších harmonických a vliv na signál HDO. U výroben připojených k DS na hladině vn je na hranici vlastnictví nebo v její blízkosti osazován dálkově ovládaný prvek. 6. VYBAVENÍ ROZPOJOVACÍHO MÍSTA MEZI VÝROBNOU A DS Rozpojovací místo výrobny musí obsahovat technické vybavení, které musí být přístupné pro pracovníky ČEZ Distribuce, a. s., a musí umožnit zajištění spínae generátoru v poloze VYPNUTO. Musí být zajištěno spolehlivé a bezpené odpojení výrobny od DS ČEZ Distribuce, a. s. Konkrétní řešení podle místních podmínek bude stanovené v rámci projednávání připojení výrobny ve yslu l. 7 přílohy. 4 PPDS. SKUPINA 7 ČEZ / 16

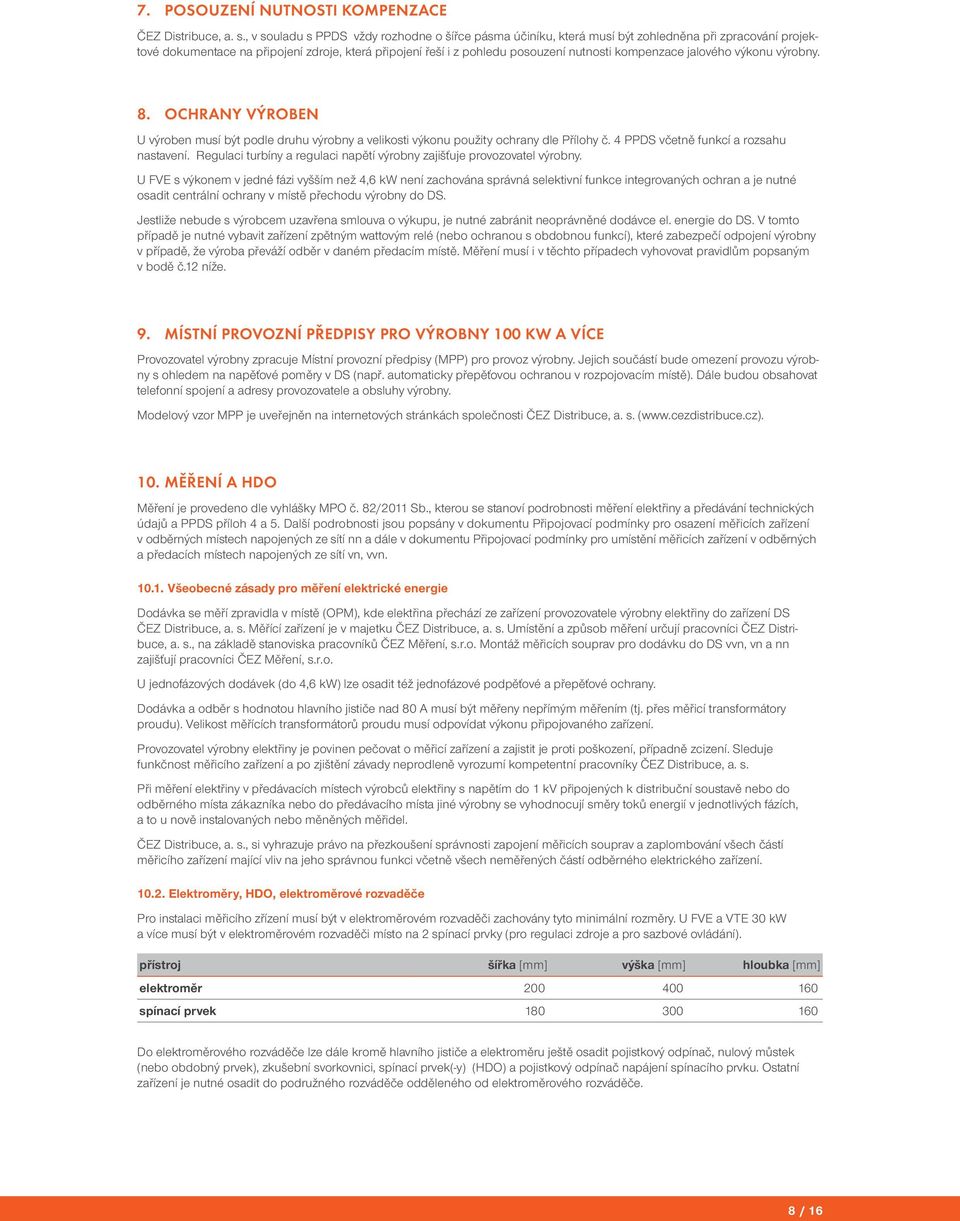

8 7. POSOUZENÍ NUTNOSTI KOMZACE ČEZ Distribuce, a. s., v souladu s PPDS vždy rozhodne o šířce páa úiníku, která musí být zohledněna při zpracování projektové dokumentace na připojení zdroje, která připojení řeší i z pohledu posouzení nutnosti kompenzace jalového výkonu výrobny. 8. OCHRANY VÝROBEN U výroben musí být podle druhu výrobny a velikosti výkonu použity ochrany dle Přílohy. 4 PPDS vetně funkcí a rozsahu nastavení. Regulaci turbíny a regulaci napětí výrobny zajišťuje provozovatel výrobny. U FVE s výkonem v jedné fázi vyšším než 4,6 kw není zachována správná selektivní funkce integrovaných ochran a je nutné osadit centrální ochrany v místě přechodu výrobny do DS. Jestliže nebude s výrobcem uzavřena louva o výkupu, je nutné zabránit neoprávněné dodávce el. energie do DS. V tomto případě je nutné vybavit zařízení zpětným wattovým relé (nebo ochranou s obdobnou funkcí), které zabezpeí odpojení výrobny v případě, že výroba převáží odběr v daném předacím místě. Měření musí i v těchto případech vyhovovat pravidlům popsaným v bodě.12 níže. 9. MÍSTNÍ PROVOZNÍ PŘEDPISY PRO VÝROBNY 100 KW A VÍCE Provozovatel výrobny zpracuje Místní provozní předpisy (MPP) pro provoz výrobny. Jejich souástí bude omezení provozu výrobny s ohledem na napěťové poměry v DS (např. automaticky přepěťovou ochranou v rozpojovacím místě). Dále budou obsahovat telefonní spojení a adresy provozovatele a obsluhy výrobny. Modelový vzor MPP je uveřejněn na internetových stránkách spolenosti ČEZ Distribuce, a. s. ( 10. MĚŘENÍ A HDO Měření je provedeno dle vyhlášky MPO. 82/2011 Sb., kterou se stanoví podrobnosti měření elektřiny a předávání technických údajů a PPDS příloh 4 a 5. Další podrobnosti jsou popsány v dokumentu Připojovací podmínky pro osazení měřicích zařízení v odběrných místech napojených ze sítí nn a dále v dokumentu Připojovací podmínky pro umístění měřicích zařízení v odběrných a předacích místech napojených ze sítí vn, vvn Všeobecné zásady pro měření elektrické energie Dodávka se měří zpravidla v místě (OPM), kde elektřina přechází ze zařízení provozovatele výrobny elektřiny do zařízení DS ČEZ Distribuce, a. s. Měřící zařízení je v majetku ČEZ Distribuce, a. s. Umístění a způsob měření urují pracovníci ČEZ Distribuce, a. s., na základě stanoviska pracovníků ČEZ Měření, s.r.o. Montáž měřicích souprav pro dodávku do DS vvn, vn a nn zajišťují pracovníci ČEZ Měření, s.r.o. U jednofázových dodávek (do 4,6 kw) lze osadit též jednofázové podpěťové a přepěťové ochrany. Dodávka a odběr s hodnotou hlavního jistie nad 80 A musí být měřeny nepřímým měřením (tj. přes měřicí transformátory proudu). Velikost měřících transformátorů proudu musí odpovídat výkonu připojovaného zařízení. Provozovatel výrobny elektřiny je povinen peovat o měřicí zařízení a zajistit je proti poškození, případně zcizení. Sleduje funknost měřicího zařízení a po zjištění závady neprodleně vyrozumí kompetentní pracovníky ČEZ Distribuce, a. s. Při měření elektřiny v předávacích místech výrobců elektřiny s napětím do 1 kv připojených k distribuní soustavě nebo do odběrného místa zákazníka nebo do předávacího místa jiné výrobny se vyhodnocují ěry toků energií v jednotlivých fázích, a to u nově instalovaných nebo měněných měřidel. ČEZ Distribuce, a. s., si vyhrazuje právo na přezkoušení správnosti zapojení měřicích souprav a zaplombování všech ástí měřicího zařízení mající vliv na jeho správnou funkci vetně všech neměřených ástí odběrného elektrického zařízení Elektroměry, HDO, elektroměrové rozvaděe Pro instalaci měřicího zřízení musí být v elektroměrovém rozvaděi zachovány tyto minimální rozměry. U FVE a VTE 30 kw a více musí být v elektroměrovém rozvaděi místo na 2 spínací prvky (pro regulaci zdroje a pro sazbové ovládání). přístroj šířka [mm] výška [mm] hloubka [mm] elektroměr spínací prvek Do elektroměrového rozváděe lze dále kromě hlavního jistie a elektroměru ještě osadit pojistkový odpína, nulový můstek (nebo obdobný prvek), zkušební svorkovnici, spínací prvek(-y) (HDO) a pojistkový odpína napájení spínacího prvku. Ostatní zařízení je nutné osadit do podružného rozváděe odděleného od elektroměrového rozváděe. SKUPINA 8 ČEZ / 16

9 Přijíma HDO pro regulaci dodávaného inného výkonu bude instalován v elektroměrovém rozvaděi, minimální průřez ovládacích vodiů je 1,5 mm 2 Cu (pro dodávky kw 2 1,5 mm 2, nad 100 kw 4 1,5 mm 2 ). Umístění elektroměru musí umožňovat odeet přes optické rozhraní a manipulaci s ovládacími tlaítky elektroměru, bez demontáže krycího panelu, nebo masky zajištěné plombou. Upevnění elektroměru a spínacích prvků musí umožňovat snadnou montáž a demontáž přístrojů Dodatená instalace přijímae HDO U zařízení, která byla uvedena do provozu bez prostředku pro operativní řízení nebo odpojení (HDO) je nutná dodatená instalace tohoto prvku. Přednostně do elektroměrového rozvaděe, pokud je v rozvaděi dostatené místo jak pro HDO tak jednopólový jisti max. 6 A. Do rozvodného zařízení (rozvaděe) výrobce, které umožní montáž HDO a jistie s ohledem na jeho snadnou instalaci a dostupnost. Podmínkou je rovněž dostatené zabezpeení před povětrnostními vlivy - krytí min. IP30 v normálních a IP43 ve venkovních prostorách. Musí být k němu luvně zajištěn přístup pro oprávněné pracovníky ČEZ Distribuce, a. s. Minimální průřez ovládacích vodiů je 1,5 mm 2 Cu (pro dodávky kw 2 1,5 mm 2, nad 100 kw 4 1,5 mm 2 ). Upevnění elektroměru a spínacích prvků musí umožňovat snadnou montáž a demontáž přístrojů. Montáž jistie a přivedení napájecího napětí 230V AC pro přijíma HDO, vetně ovládacích vodiů, zajistí dodavatel. 11. OCHRANY Vybavení, nastavení a způsob zapojení ochran musí být v souladu s přílohou. 4 PPDS. Jestliže je vlastní zařízení pouze jednofázové, lze upustit od třífázové podpěťové a přepěťové ochrany a osadit pouze jednofázové. Ochrany mohou být souástí vlastního zařízení (např. měnie), ale pouze v případě, že do jedné fáze je připojen jeden zdroj max. 4,6 kw. Ochrany musí zaruit okamžité odpojení od DS v případě jejího výpadku. Podmínkou pro uvedení zařízení do provozu je protokol o nastavení a funknosti ochran, který musí být souástí nebo přílohou zprávy o výchozí revizi. 12. SCHVÁLENÍ A UVEDENÍ VÝROBNY DO TRVALÉHO PROVOZU Pro vlastní připojení výrobny a její uvedení do trvalého provozu je nutné kromě výše uvedených podmínek (l. 3) uzavřít s ČEZ Distribuce, a. s., Smlouvu o připojení. První paralelní připojení výrobny k síti je možno provést pouze na základě souhlasu PDS. O První paralelní připojení výrobny (PPP) musí výrobce PDS požádat a souasně i předložit příslušné dokumenty (více o PPP na internetových stránkách spolenosti ČEZ Distribuce, a. s.). Výrobna v danou dobu musí splňovat technické podmínky dané PDS. Za úelem kontroly splnění těchto podmínek má PDS právo (v souladu se zněním PPDS), provést tzv. proces Prvního paralelního připojení výrobny k (DS) a jejího uvedení do provozu. Výsledkem kontroly je vystavení protokolu o splnění technických podmínek pro uvedení výrobny do provozu s distribuní soustavou ČEZ Distribuce, a. s. 13. MĚŘENÍ ZPĚTNÝCH VLIVŮ Při uvedení nového zdroje do provozu má PDS právo provést měření a kontrolu parametrů kvality napětí, zatížení prvků sítě DS, flikru, harmonických a vlivu na signál HDO v dohodnutém zkušebním provozu v místě připojení zdroje paralelně pracujícího s DS. Kontrolní ověření parametrů kvality dodávané elektřiny se provádí z důvodu posouzení zpětných vlivů na DS. Po vyhodnocení měření vydá ČEZ Distribuce, a. s., příslušný Protokol, který je nutný považovat za souást dokumentace o zdroji. Při rekonstrukci MVE a požadavku o přiznání vyšší výkupní ceny elektrické energie se postupuje obdobně. SKUPINA 9 ČEZ / 16

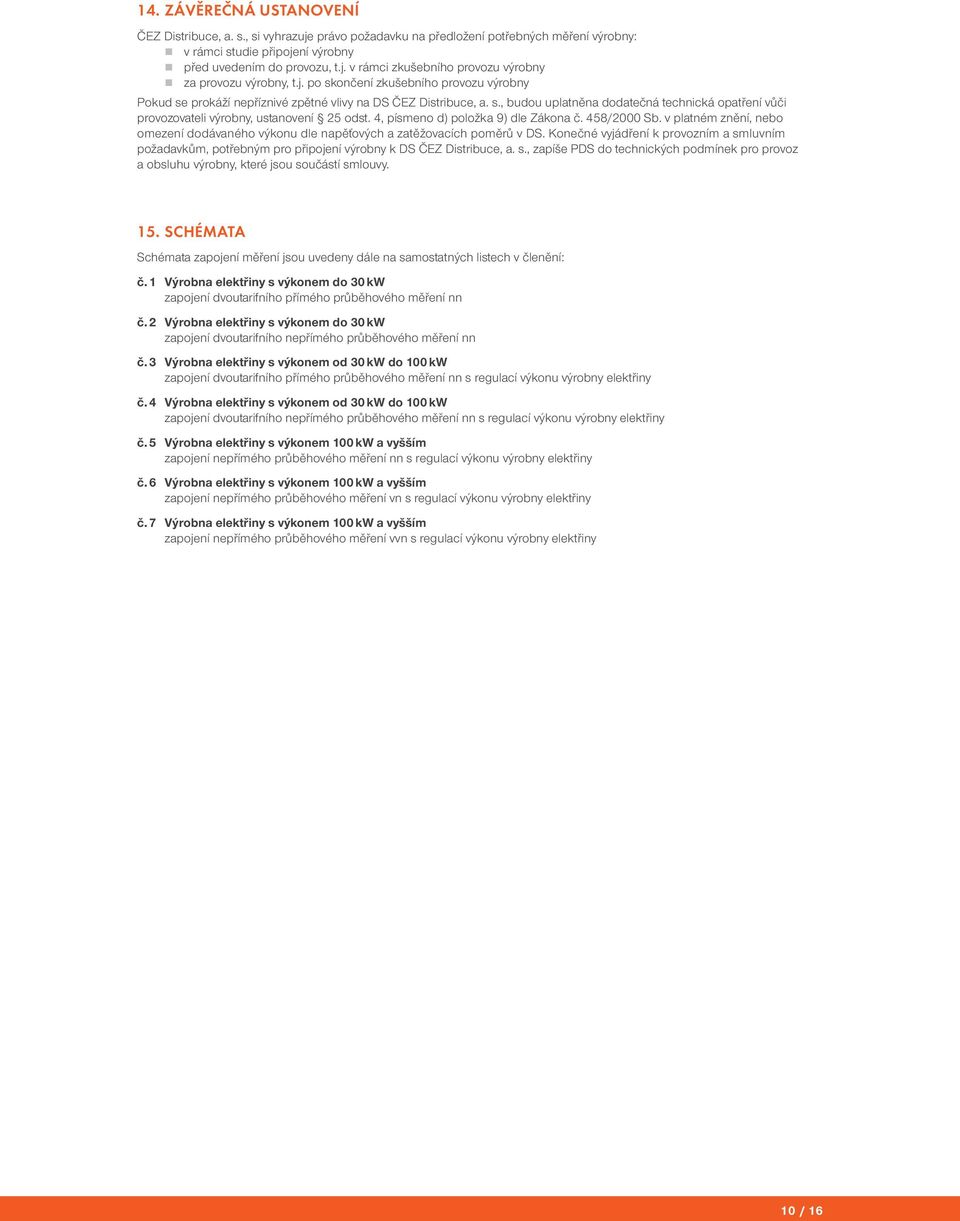

10 14. ZÁVĚREČNÁ USTANOVENÍ ČEZ Distribuce, a. s., si vyhrazuje právo požadavku na předložení potřebných měření výrobny: v rámci studie připojení výrobny před uvedením do provozu, t.j. v rámci zkušebního provozu výrobny za provozu výrobny, t.j. po skonení zkušebního provozu výrobny Pokud se prokáží nepříznivé zpětné vlivy na DS ČEZ Distribuce, a. s., budou uplatněna dodatená technická opatření vůi provozovateli výrobny, ustanovení 25 odst. 4, píeno d) položka 9) dle Zákona. 458/2000 Sb. v platném znění, nebo omezení dodávaného výkonu dle napěťových a zatěžovacích poměrů v DS. Konené vyjádření k provozním a luvním požadavkům, potřebným pro připojení výrobny k DS ČEZ Distribuce, a. s., zapíše PDS do technických podmínek pro provoz a obsluhu výrobny, které jsou souástí louvy. 15. SCHÉMATA Schémata zapojení měření jsou uvedeny dále na samostatných listech v lenění:. 1 Výrobna elektřiny s výkonem do 30 kw zapojení dvoutarifního přímého průběhového měření nn. 2 Výrobna elektřiny s výkonem do 30 kw zapojení dvoutarifního nepřímého průběhového měření nn. 3 Výrobna elektřiny s výkonem od 30 kw do 100 kw zapojení dvoutarifního přímého průběhového měření nn s regulací výkonu výrobny elektřiny. 4 Výrobna elektřiny s výkonem od 30 kw do 100 kw zapojení dvoutarifního nepřímého průběhového měření nn s regulací výkonu výrobny elektřiny. 5 Výrobna elektřiny s výkonem 100 kw a vyšším zapojení nepřímého průběhového měření nn s regulací výkonu výrobny elektřiny. 6 Výrobna elektřiny s výkonem 100 kw a vyšším zapojení nepřímého průběhového měření vn s regulací výkonu výrobny elektřiny. 7 Výrobna elektřiny s výkonem 100 kw a vyšším zapojení nepřímého průběhového měření vvn s regulací výkonu výrobny elektřiny SKUPINA 10 ČEZ / 16

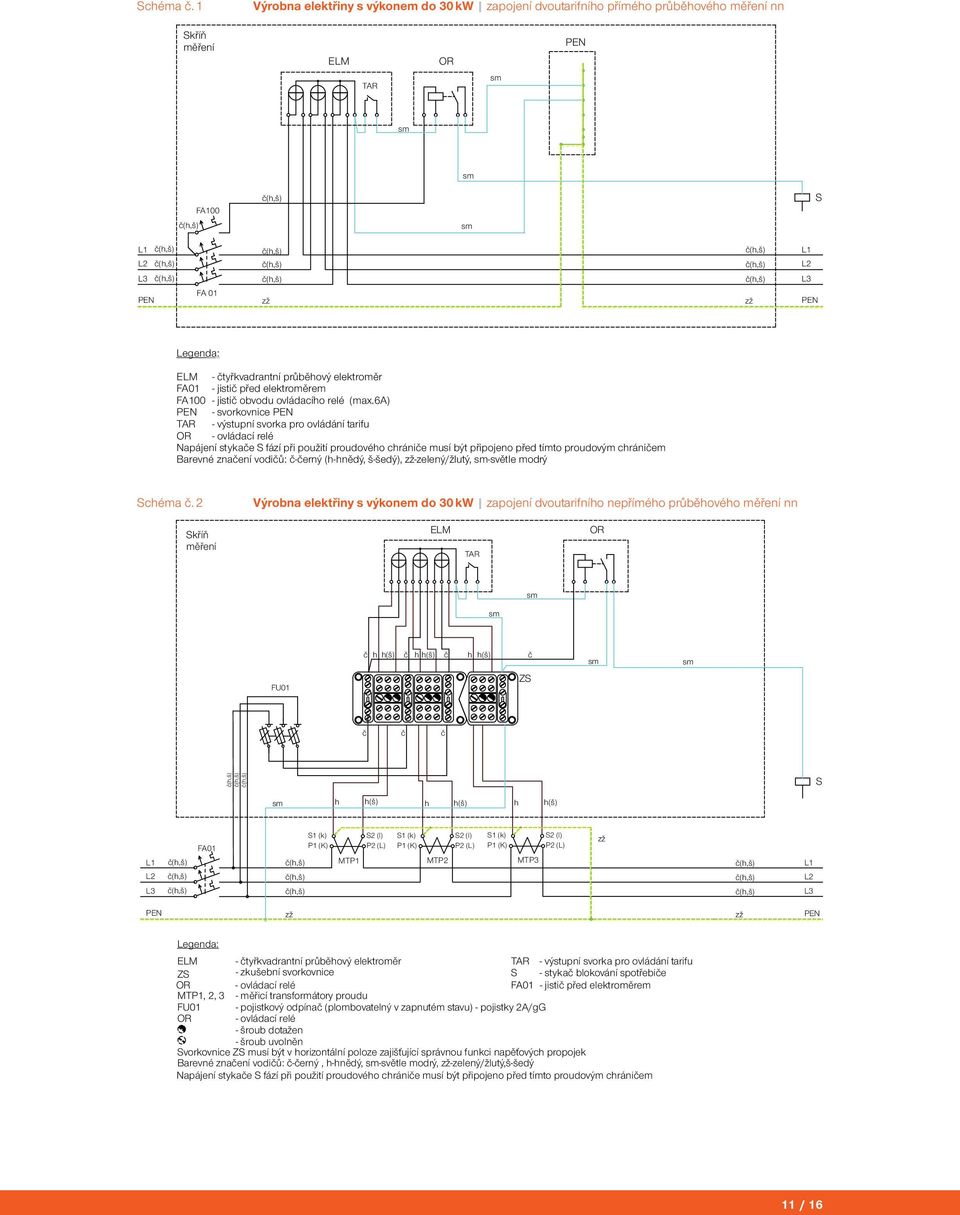

11 VE s výkonem do 30 kw Zapojení dvoutarifního přímého průběhového měření NN (Pro jednotarifní měření nebude instalováno relé OR a jisti FA100) Schéma. 1 Výrobna elektřiny s výkonem do 30 kw zapojení dvoutarifního přímého průběhového měření nn Skříň měření ELM OR TAR FA100 S FA 01 Legenda: ELM - tyřkvadrantní průběhový elektroměr FA01 - jisti před elektroměrem FA100 - jisti obvodu ovládacího relé (max.6a) - svorkovnice TAR - výstupní svorka pro ovládání tarifu OR - ovládací relé Napájení stykae S fází při použití proudového chránie musí být připojeno před tímto proudovým chrániem n. Barevné znaení vodiů: -erný (h-hnědý, š-šedý), -zelený/žlutý, -světle modrý VE s výkonem do 30 kw Zapojení dvoutarifního nepřímého průběhového měření NN připojeného přes MTP Schéma (Pro. 2 jednotarifní Výrobna měření nebude elektřiny instalováno s výkonem relé do OR) 30 kw zapojení dvoutarifního nepřímého průběhového měření nn Skříň měření ELM TAR OR h h(š) h h(š) h h(š) FU01 ZS S h h(š) h h(š) h h(š) FA01 MTP1 MTP2 MTP3 Legenda: ELM - tyřkvadrantní průběhový elektroměr TAR - výstupní svorka pro ovládání tarifu ZS - zkušební svorkovnice S - styka blokování spotřebie OR - ovládací relé FA01 - jisti před elektroměrem MTP1, 2, 3 - měřicí transformátory proudu FU01 - pojistkový odpína (plombovatelný v zapnutém stavu) - pojistky 2A/gG OR - ovládací relé - šroub dotažen - šroub uvolněn Svorkovnice ZS musí být v horizontální poloze zajišťující správnou funkci napěťových propojek Barevné znaení vodiů: -erný, h-hnědý, -světle modrý, -zelený/žlutý,š-šedý Napájení stykae S fází při použití proudového chránie musí být připojeno před tímto proudovým chrániem SKUPINA 11 ČEZ / 16

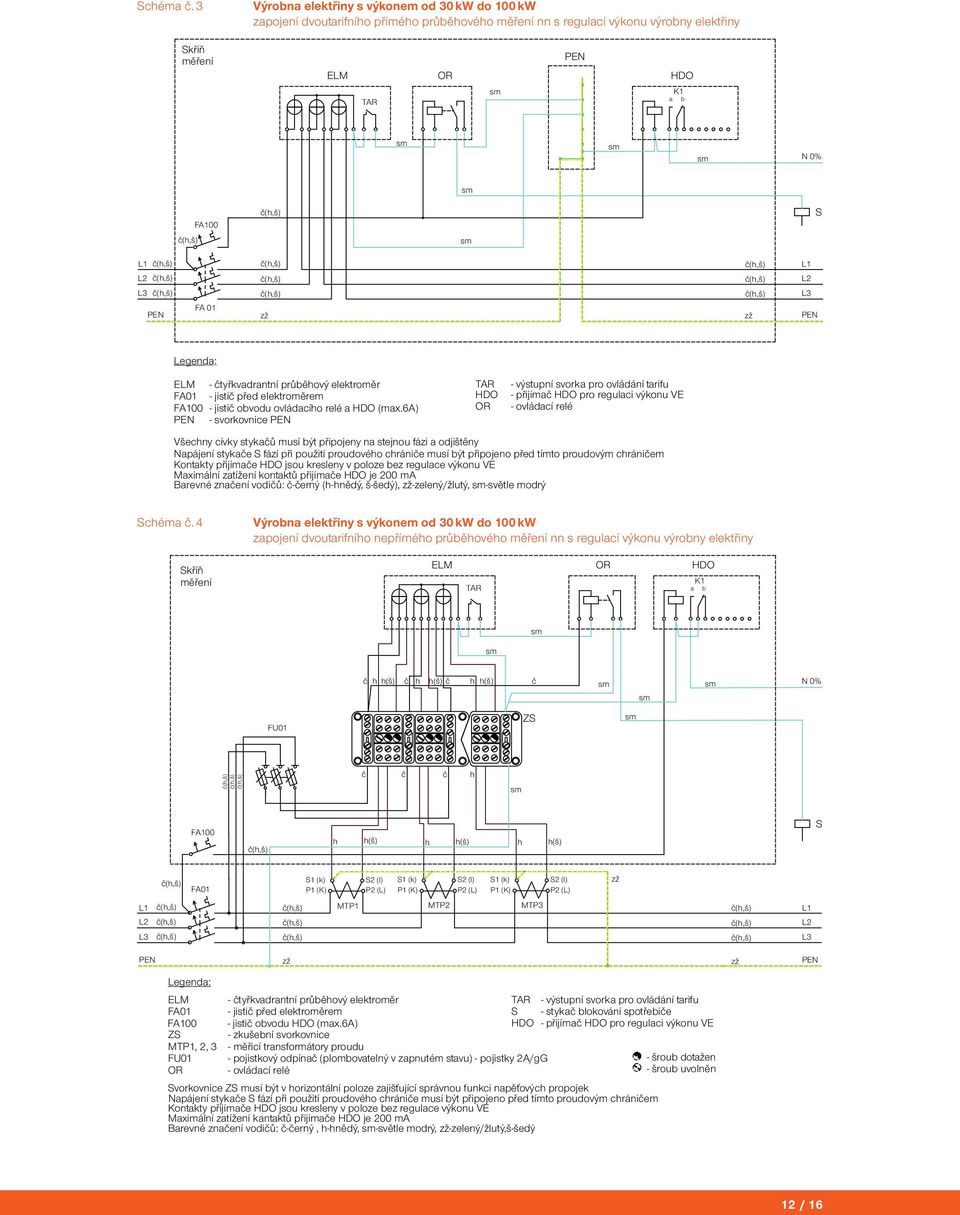

12 VE s výkonem kw Zapojení dvoutarifního přímého průběhového měření NN s regulací výkonu VE Přijíma HDO bude zapojen pouze u FVE, VTE a BPE (Pro jednotarifní měření nebude instalováno relé OR) Schéma. 3 Výrobna elektřiny s výkonem od 30 kw do 100 kw zapojení dvoutarifního přímého průběhového měření nn s regulací výkonu výrobny elektřiny Skříň měření ELM TAR OR HDO K1 a b N 0% FA100 S FA 01 Legenda: ELM - tyřkvadrantní průběhový elektroměr TAR - výstupní svorka pro ovládání tarifu FA01 - jisti před elektroměrem HDO - přijíma HDO pro regulaci výkonu VE FA100 - jisti obvodu ovládacího relé a HDO (max.6a) OR - ovládací relé - svorkovnice Všechny cívky stykaů musí být připojeny na stejnou fázi a odjištěny Napájení stykae S fází při použití proudového chránie musí být připojeno před tímto proudovým chrániem Kontakty přijímae HDO jsou kresleny v poloze bez regulace výkonu VE Maximální zatížení kontaktů přijímae HDO je 200 ma Barevné znaení vodiů: -erný (h-hnědý, š-šedý), -zelený/žlutý, -světle modrý VE s výkonem kw Zapojení dvoutarifního nepřímého průběhového měření NN připojeného přes MTP s regulací výkonu VE Schéma Přijíma. 4 HDO bude Výrobna zapojen elektřiny pouze s u výkonem FVE, VTE od a BPE 30 kw do 100 kw (Pro jednotarifní měření nebude instalováno relé OR) zapojení dvoutarifního nepřímého průběhového měření nn s regulací výkonu výrobny elektřiny Skříň měření ELM TAR OR HDO K1 a b h h(š) h h(š) h h(š) N 0% FU01 ZS h FA100 h h(š) h h(š) h h(š) S FA01 MTP1 MTP2 MTP3 Legenda: ELM - tyřkvadrantní průběhový elektroměr FA01 - jisti před elektroměrem FA100 - jisti obvodu HDO (max.6a) ZS - zkušební svorkovnice MTP1, 2, 3 FU01 OR - ovládací relé - měřicí transformátory proudu - pojistkový odpína (plombovatelný v zapnutém stavu) - pojistky 2A/gG TAR - výstupní svorka pro ovládání tarifu S - styka blokování spotřebie HDO - přijíma HDO pro regulaci výkonu VE Svorkovnice ZS musí být v horizontální poloze zajišťující správnou funkci napěťových propojek Napájení stykae S fází při použití proudového chránie musí být připojeno před tímto proudovým chrániem Kontakty přijímae HDO jsou kresleny v poloze bez regulace výkonu VE Maximální zatížení kantaktů přijímae HDO je 200 ma Barevné znaení vodiů: -erný, h-hnědý, -světle modrý, -zelený/žlutý,š-šedý - šroub dotažen - šroub uvolněn SKUPINA 12 ČEZ / 16

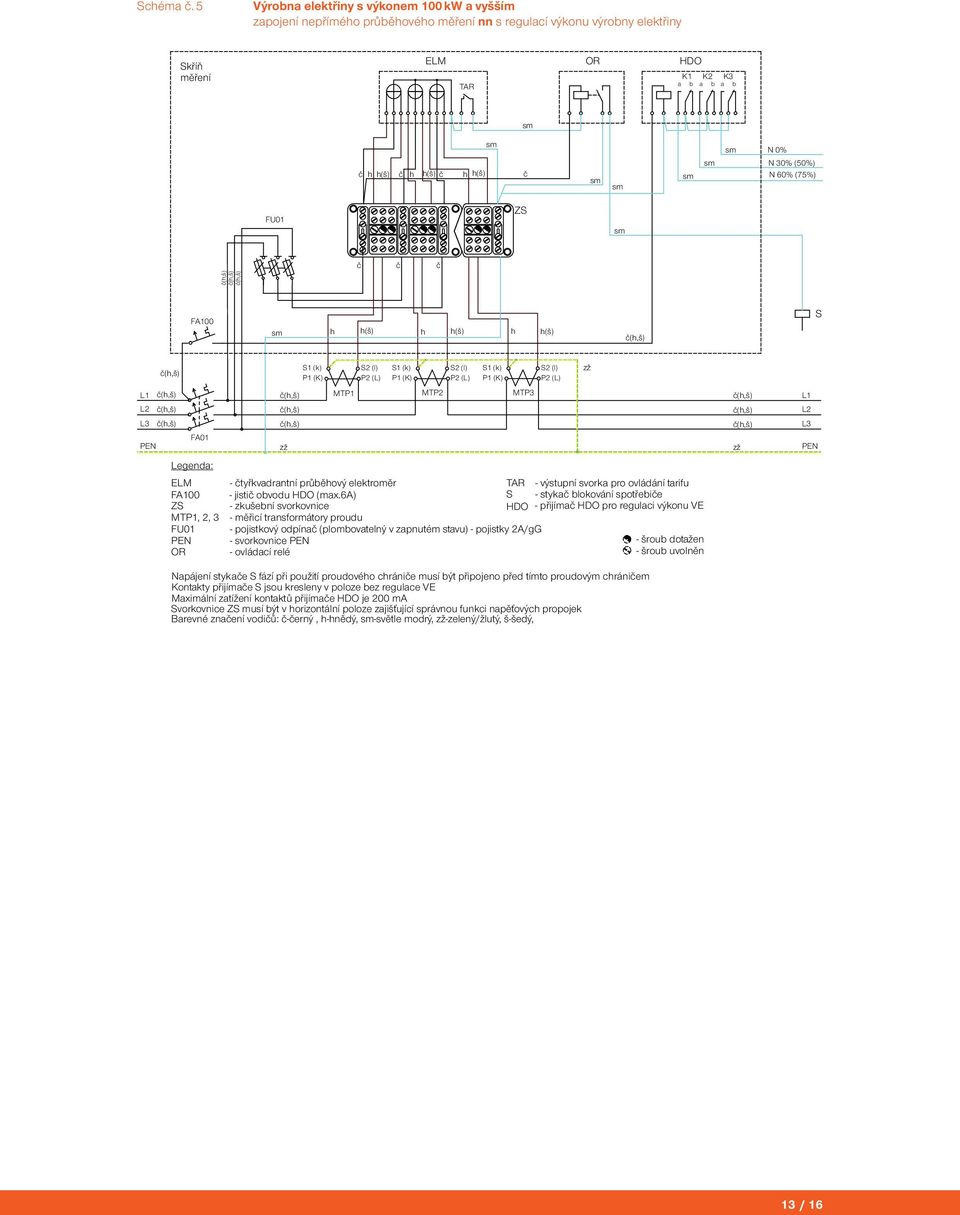

13 VE s výkonem nad 100 kw Schéma Zapojení. 5 dvoutarifního Výrobna nepřímého elektřiny průběhového s výkonem 100 měření kw a NN vyšším připojeného přes MTP s regulací výkonu VE Přijíma HDO bude zapojení zapojen nepřímého pouze u průběhového FVE, VTE a BPE měření nn s regulací výkonu výrobny elektřiny (Pro jednotarifní měření nebude instalováno relé OR) Skříň měření ELM TAR OR HDO K1 K2 K3 b a b a b a h h(š) h h(š) h h(š) N 0% N 30% (50%) N 60% (75%) FU01 ZS FA100 h h(š) h h(š) h h(š) S FA01 MTP1 MTP2 MTP3 Legenda: ELM FA100 ZS MTP1, 2, 3 FU01 OR - tyřkvadrantní průběhový elektroměr TAR - výstupní svorka pro ovládání tarifu - jisti obvodu HDO (max.6a) S - styka blokování spotřebie - zkušební svorkovnice HDO - přijíma HDO pro regulaci výkonu VE - měřicí transformátory proudu - pojistkový odpína (plombovatelný v zapnutém stavu) - pojistky 2A/gG - svorkovnice - šroub dotažen - ovládací relé - šroub uvolněn Napájení stykae S fází při použití proudového chránie musí být připojeno před tímto proudovým chrániem Kontakty přijímae S jsou kresleny v poloze bez regulace VE Maximální zatížení kontaktů přijímae HDO je 200 ma Svorkovnice ZS musí být v horizontální poloze zajišťující správnou funkci napěťových propojek Barevné znaení vodiů: -erný, h-hnědý, -světle modrý, -zelený/žlutý, š-šedý, SKUPINA 13 ČEZ / 16

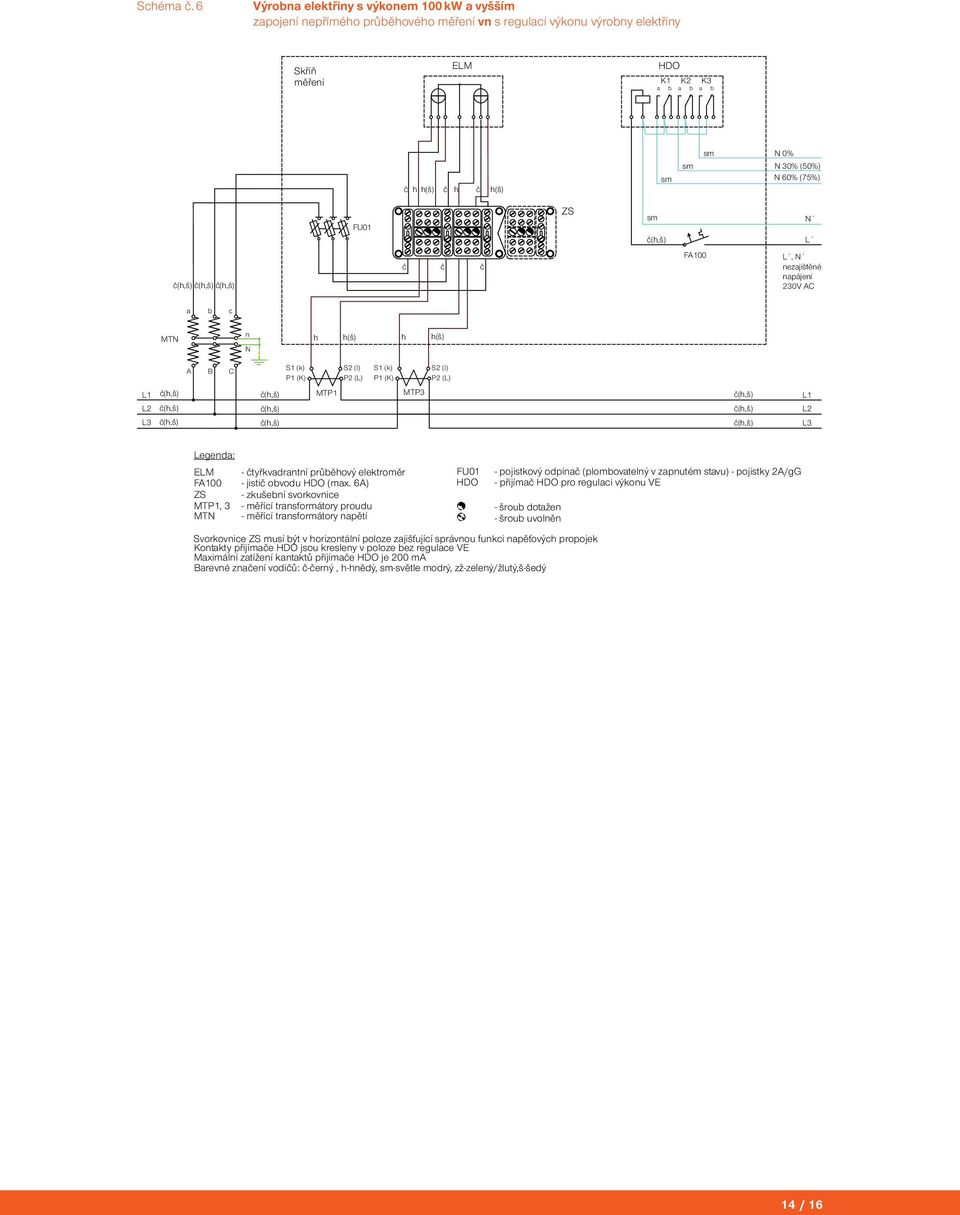

14 Schéma. 6 Výrobna VE s elektřiny výkonem s nad výkonem 100 kw100 kw a vyšším Zapojení nepřímého průběhového měření VN přes MTP a MTN s regulací výkonu VE zapojení nepřímého průběhového měření vn s regulací výkonu výrobny elektřiny Přijíma HDO bude zapojen pouze u FVE, VTE a BPE Skříň měření ELM HDO K1 K2 K3 b a b a b a h h(š) h h(š) N 0% N 30% (50%) N 60% (75%) FU01 ZS N L FA100 L, N nezajištěné napájení 230V AC a b c MTN n N h h(š) h h(š) A B C MTP1 MTP3 Legenda: ELM - tyřkvadrantní průběhový elektroměr FU01 - pojistkový odpína (plombovatelný v zapnutém stavu) - pojistky 2A/gG FA100 - jisti obvodu HDO (max. 6A) HDO - přijíma HDO pro regulaci výkonu VE ZS - zkušební svorkovnice MTP1, 3 - měřící transformátory proudu - šroub dotažen MTN - měřící transformátory napětí - šroub uvolněn Svorkovnice ZS musí být v horizontální poloze zajišťující správnou funkci napěťových propojek Kontakty přijímae HDO jsou kresleny v poloze bez regulace VE Maximální zatížení kantaktů přijímae HDO je 200 ma Barevné znaení vodiů: -erný, h-hnědý, -světle modrý, -zelený/žlutý,š-šedý SKUPINA 14 ČEZ / 16

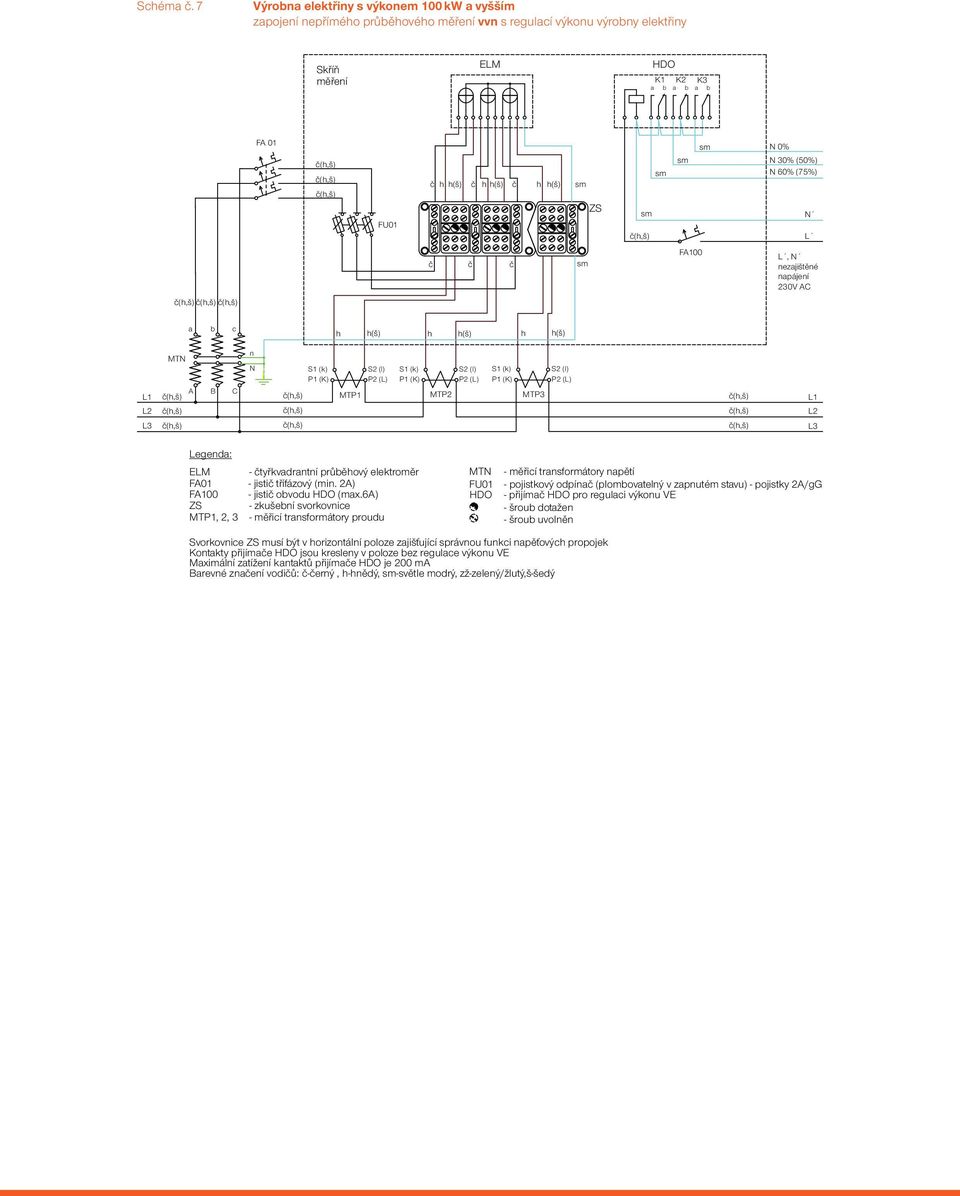

15 Schéma. 7 VE s výkonem nad 100 kw Výrobna Zapojení elektřiny nepřímého s výkonem průběhového 100 kw a vyšším měření VVN přes MTP a MTN s regulací výkonu VE zapojení nepřímého Přijíma HDO průběhového bude zapojen měření pouze vvn u s FVE, regulací VTE výkonu a BPE výrobny elektřiny Skříň měření ELM HDO K1 K2 K3 a b a b a b FA 01 FU01 h h(š) h h(š) h h(š) ZS N 0% N 30% (50%) N 60% (75%) N L FA100 L, N nezajištěné napájení 230V AC a b c h h(š) h h(š) h h(š) MTN A B C n N MTP1 MTP2 MTP3 Legenda: ELM - tyřkvadrantní průběhový elektroměr FA01 - jisti třífázový (min. 2A) FA100 - jisti obvodu HDO (max.6a) ZS - zkušební svorkovnice MTP1, 2, 3 - měřicí transformátory proudu MTN FU01 HDO - měřicí transformátory napětí - pojistkový odpína (plombovatelný v zapnutém stavu) - pojistky 2A/gG - přijíma HDO pro regulaci výkonu VE - šroub dotažen - šroub uvolněn Svorkovnice ZS musí být v horizontální poloze zajišťující správnou funkci napěťových propojek Kontakty přijímae HDO jsou kresleny v poloze bez regulace výkonu VE Maximální zatížení kantaktů přijímae HDO je 200 ma Barevné znaení vodiů: -erný, h-hnědý, -světle modrý, -zelený/žlutý,š-šedý
