1 Katedra obecné elektrotechniky Fakulta elektrotechniky a elektrotechniky, VŠB TU Ostrava SVĚTELNÁ DOMOVNÍ INSTALACE Návod do měření Ing. Ctirad Koudelka Srpen 2001

2 Úkol měření: Praktické ověření základních zapojení jednofázových světelných a zásuvkových obvodů v domovních instalacích. Zadání: 1. Zkontrolujte dle "Přehledového schématu" zapojení hlavní domovní skříně, elektroměrového rozváděe (příloha. 1) a domovního rozváděe. 2. Nakreslete instalaní a montážní schéma a po kontrole vedoucím cviení zapojte a odzkoušejte: - ovládání svítidla jednopólovým vypínaem - ovládání svítidel sériovým přepínaem - ovládání svítidel ze dvou míst střídavými přepínai - ovládání svítidel ze tří míst křížovým a střídavými přepínai - ovládání osvětlení asovým spínaem - jednofázovou zásuvku - obvody zadané vedoucím cviení 3. Proveďte měření izolaního odporu. Řazení spínaů a způsoby jejich užití jsou v příloze. 2. Struný popis pracoviště: Pracoviště pro zapojování úloh světelné domovní instalace je sestaveno tak, aby odpovídalo normám ČSN, zvláště normám ČSN Elektrické přípojky a ČSN Vnitřní elektrické rozvody. Napojení pracoviště na rozvod elektrické energie je provedeno ve skříňovém rozváděi RT 728 na pojistkový vývod. Skříňový rozvádě, který je umístěn přímo v laboratoři, v rámci této úlohy představuje dle normy ČSN rozvodné zařízení dodavatele elektřiny. Přípojka nízkého napětí z rozvodného zařízení dodavatele elektřiny je provedena kabelem a je ukonena v hlavní domovní skříní (HDS), která je souástí přípojky nízkého napětí. Jištění v domovní skříni je provedeno nožovými pojistkami 3 x PHN00. Hlavní domovní vedení od HDS, přívody k rozváděům a napojení domovních rozváděů je provedeno kabelem. V elektroměrovém rozváděi je umístěn třífázový jisti, elektroměr, ochranná svorkovnice a přepína denní a noní sazby. Pro měření spotřeby elektrické energie jsou použity dva typy třífázových elektroměrů - jednosazbový (pracoviště. 2) a dvousazbový (pracoviště. 1). U dvousazbového elektroměru je asový spína nahrazen otoným přepínaem, kterým je možno volit odběr v nízkém nebo vysokém tarifu. Při vysokém tarifu se odeet provádí na horní íselnici (I), při nízkém tarifu na dolní íselnici (II). Domovní rozváděe obsahují jistící prvky pro napojení jednofázových světelných a zásuvkových obvodů a třífázových spotřebiů. Dle normy ČSN lánek v domovním rozváděi není instalován vypína, protože jmenovitý proud rozváděe nepřesahuje 25 A. Pro zajištění bezpenosti práce je mezi elektroměrový rozvádě a domovní rozvádě zapojen třífázový bezpenostní transformátor o výstupním napětí 3 x 42 V, což odpovídá požadavku normy ČSN Ochrana před úrazem elektrickým proudem. V blízkosti pracoviště je instalováno bezpenostní vypínací tlaítko, které při použití odpojí přívod napětí 3 x 400 V k hlavní domovní skříni. 2

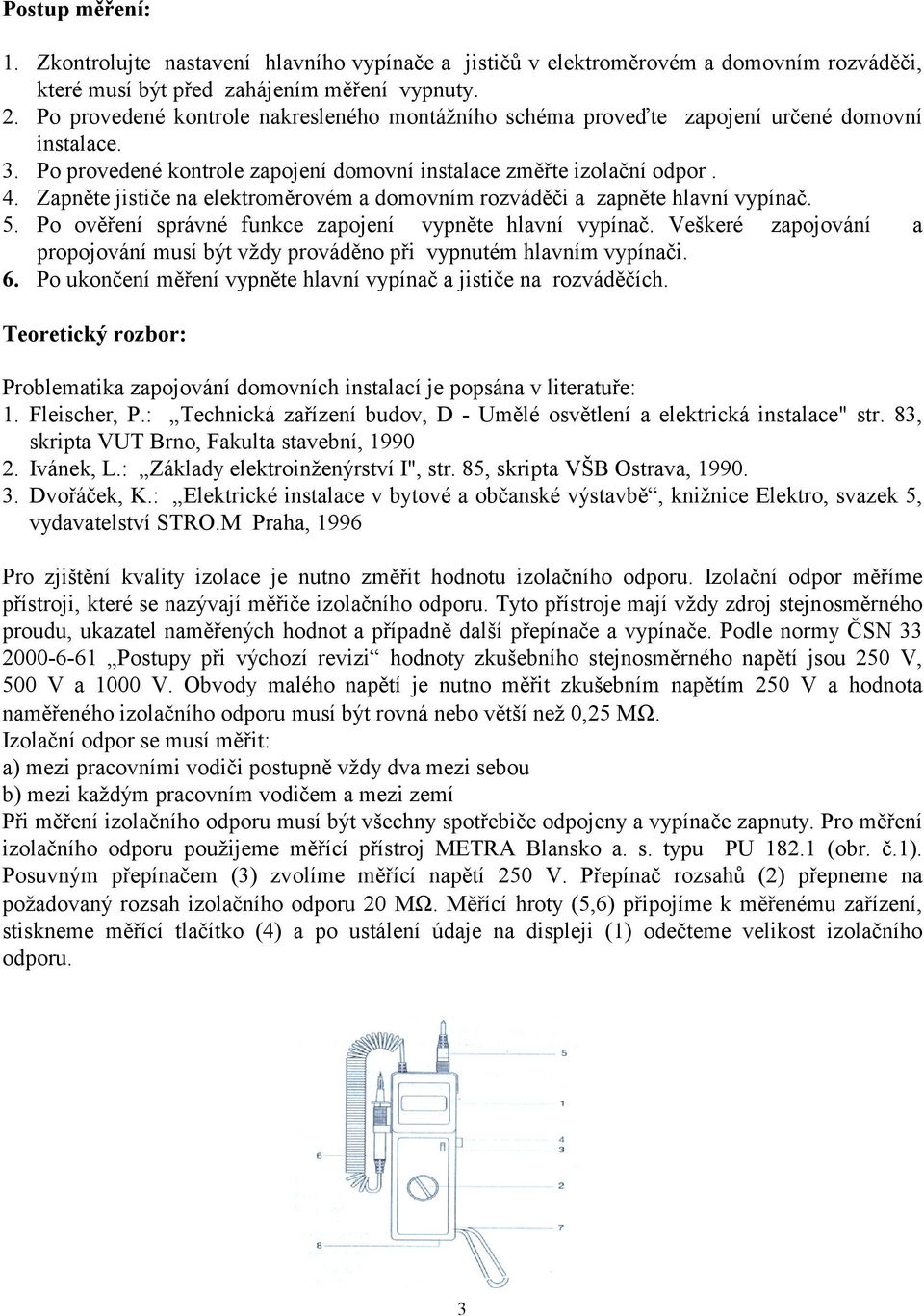

3 Postup měření: 1. Zkontrolujte nastavení hlavního vypínae a jistiů v elektroměrovém a domovním rozváděi, které musí být před zahájením měření vypnuty. 2. Po provedené kontrole nakresleného montážního schéma proveďte zapojení urené domovní instalace. 3. Po provedené kontrole zapojení domovní instalace změřte izolaní odpor. 4. Zapněte jistie na elektroměrovém a domovním rozváděi a zapněte hlavní vypína. 5. Po ověření správné funkce zapojení vypněte hlavní vypína. Veškeré zapojování a propojování musí být vždy prováděno při vypnutém hlavním vypínai. 6. Po ukonení měření vypněte hlavní vypína a jistie na rozváděích. Teoretický rozbor: Problematika zapojování domovních instalací je popsána v literatuře: 1. Fleischer, P.: Technická zařízení budov, D - Umělé osvětlení a elektrická instalace" str. 83, skripta VUT Brno, Fakulta stavební, Ivánek, L.: Základy elektroinženýrství I", str. 85, skripta VŠB Ostrava, Dvořáek, K.: Elektrické instalace v bytové a obanské výstavbě, knižnice Elektro, svazek 5, vydavatelství STRO.M Praha, 1996 Pro zjištění kvality izolace je nutno změřit hodnotu izolaního odporu. Izolaní odpor měříme přístroji, které se nazývají měřie izolaního odporu. Tyto přístroje mají vždy zdroj stejnosměrného proudu, ukazatel naměřených hodnot a případně další přepínae a vypínae. Podle normy ČSN Postupy při výchozí revizi hodnoty zkušebního stejnosměrného napětí jsou 250 V, 500 V a 1000 V. Obvody malého napětí je nutno měřit zkušebním napětím 250 V a hodnota naměřeného izolaního odporu musí být rovná nebo větší než 0,25 MΩ. Izolaní odpor se musí měřit: a) mezi pracovními vodii postupně vždy dva mezi sebou b) mezi každým pracovním vodiem a mezi zemí Při měření izolaního odporu musí být všechny spotřebie odpojeny a vypínae zapnuty. Pro měření izolaního odporu použijeme měřící přístroj METRA Blansko a. s. typu PU (obr..1). Posuvným přepínaem (3) zvolíme měřící napětí 250 V. Přepína rozsahů (2) přepneme na požadovaný rozsah izolaního odporu 20 MΩ. Měřící hroty (5,6) připojíme k měřenému zařízení, stiskneme měřící tlaítko (4) a po ustálení údaje na displeji (1) odeteme velikost izolaního odporu. 3

4 Obr.. 1 Přístroj PU182.1 pro měření izolaního odporu Příloha. 1 Pøehledové schéma ROZVÁDEÈ RT728 3+PEN 50Hz 400V/TN-C HLAVNÍ VYPÍNAČ HDS ELEKTROMĚROVÝ ROZVÁDĚČ TRANSFORMÁTOR 3x400V/ 3x42V DOMOVNÍ ROZVÁDĚČ 3+N+PE 50Hz42V/TN-S PØÍPOJKA NN ČSN HLAVNÍ DOMOVNÍ VEDENÍ ČSN Obvodové schéma jednosazbového elektromì rového rozvádì èe. ET OS zž m Domovní rozvádě L1 L2 L3 PEN zž ET třífázový elektroměr OS ochranná svorkovnice L1 L2 L3 PE N 4

5 Příloha. 2 Řazení spínaů a způsoby jejich užití Řazení Název Znaka Schéma charakteristického užití 1 JEDNOPÓLOVÝ VYPÍNAČ 5 SÉRIOVÝ 6 STŘÍDAVÝ 7 KŘÍŽOVÝ 5
