TABLE OF CONTENT Kladívkové šrotovníky /Granulátory
|
|
|
- Ludvík Růžička
- před 9 lety
- Počet zobrazení:
Transkript
1 2013 TABLE OF CONTENT Kladívkové šrotovníky /Granulátory Hans Lundqvist EuroMilling

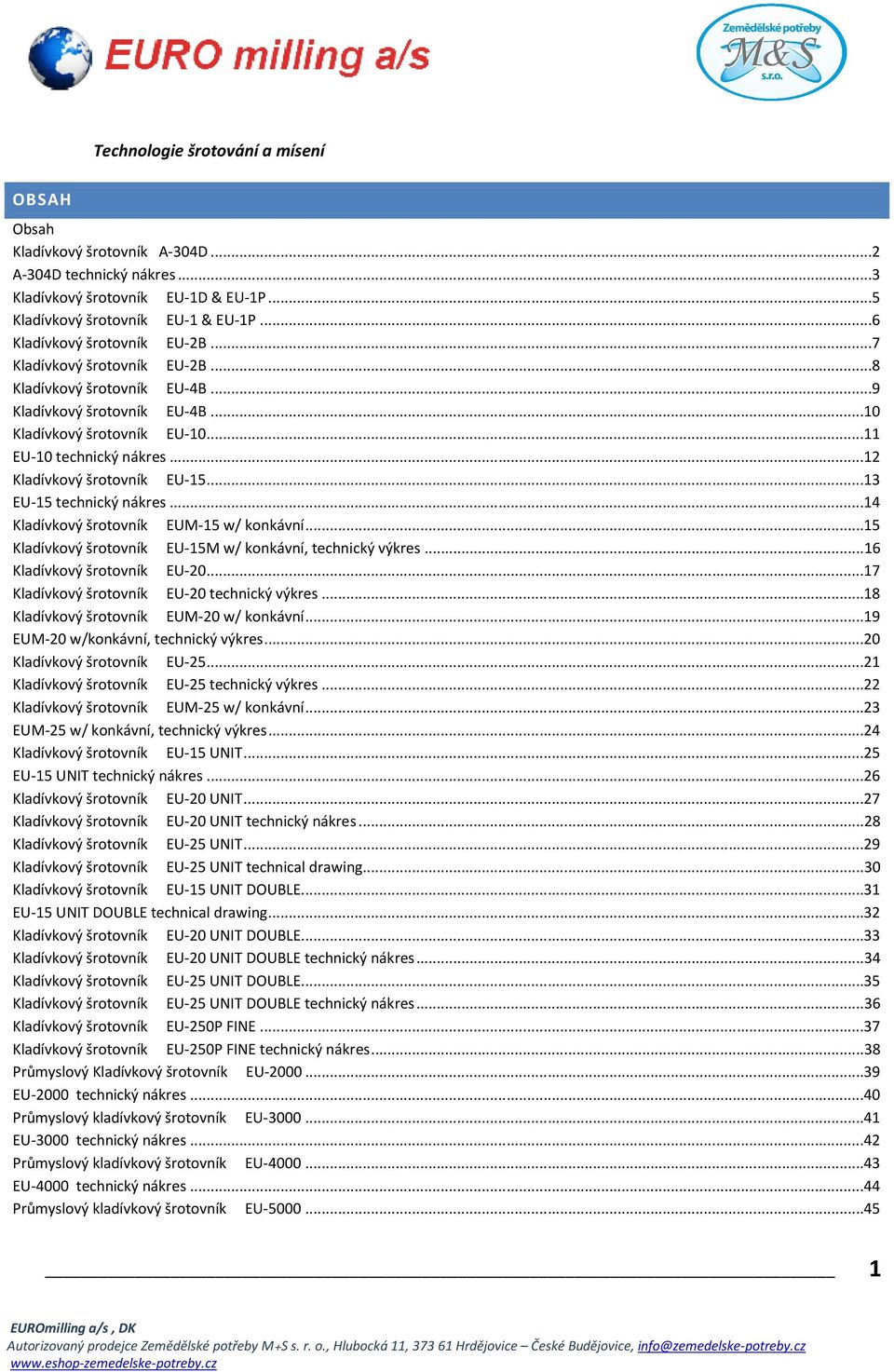

2 OBSAH Technologie šrotování a mísení Obsah Kladívkový šrotovník A-304D...2 A-304D technický nákres...3 Kladívkový šrotovník EU-1D & EU-1P...5 Kladívkový šrotovník EU-1 & EU-1P...6 Kladívkový šrotovník EU-2B...7 Kladívkový šrotovník EU-2B...8 Kladívkový šrotovník EU-4B...9 Kladívkový šrotovník EU-4B...10 Kladívkový šrotovník EU EU-10 technický nákres...12 Kladívkový šrotovník EU EU-15 technický nákres...14 Kladívkový šrotovník EUM-15 w/ konkávní...15 Kladívkový šrotovník EU-15M w/ konkávní, technický výkres...16 Kladívkový šrotovník EU Kladívkový šrotovník EU-20 technický výkres...18 Kladívkový šrotovník EUM-20 w/ konkávní...19 EUM-20 w/konkávní, technický výkres...20 Kladívkový šrotovník EU Kladívkový šrotovník EU-25 technický výkres...22 Kladívkový šrotovník EUM-25 w/ konkávní...23 EUM-25 w/ konkávní, technický výkres...24 Kladívkový šrotovník EU-15 UNIT...25 EU-15 UNIT technický nákres...26 Kladívkový šrotovník EU-20 UNIT...27 Kladívkový šrotovník EU-20 UNIT technický nákres...28 Kladívkový šrotovník EU-25 UNIT...29 Kladívkový šrotovník EU-25 UNIT technical drawing...30 Kladívkový šrotovník EU-15 UNIT DOUBLE...31 EU-15 UNIT DOUBLE technical drawing...32 Kladívkový šrotovník EU-20 UNIT DOUBLE...33 Kladívkový šrotovník EU-20 UNIT DOUBLE technický nákres...34 Kladívkový šrotovník EU-25 UNIT DOUBLE...35 Kladívkový šrotovník EU-25 UNIT DOUBLE technický nákres...36 Kladívkový šrotovník EU-250P FINE...37 Kladívkový šrotovník EU-250P FINE technický nákres...38 Průmyslový Kladívkový šrotovník EU EU-2000 technický nákres...40 Průmyslový kladívkový šrotovník EU EU-3000 technický nákres...42 Průmyslový kladívkový šrotovník EU EU-4000 technický nákres...44 Průmyslový kladívkový šrotovník EU
3 EU-5000 technický nákres...46 Průmyslový kladívkový šrotovník EU EU-6000 technický nákres...48 Průmyslový kladívkový šrotovník EU EU-7500 technický nákres...50 Průmyslový kladívkový šrotovník EU-4000P double...51 EU-4000P double technický nákres...52 Průmyslový kladívkový šrotovník EU-5000P double...53 EU-5000P double technický nákres...54 Průmyslový kladívkový šrotovník EU-6000P double...55 EU-6000P double technický nákres...56 EU-2000D UNIT technický nákres...57 EU-2000D UNIT technický nákres...58 Průmyslový kladívkový šrotovník EU-3000D UNIT...59 EU-3000D UNIT technický nákres...60 Průmyslový kladívkový šrotovník EU-4000D UNIT...61 EU-4000D UNIT technický nákres...62 Průmyslový kladívkový šrotovník EU-5000D UNIT...63 EU-5000D UNIT technický nákres...64 Průmyslový kladívkový šrotovník EU-6000D UNIT...65 EU-6000D UNIT technický nákres...66 Průmyslový kladívkový šrotovník EU-5000 P SERIES EU-5000 P SERIES 2 technický nákres...68 Průmyslový kladívkový šrotovník EU P SERIES EU P SERIES 2 technický nákres...70 Kladívkový šrotovník EU-300V to EU-900V...71 EU-300V do EU-900V technický nákres...72 Kladívkový šrotovník HT-250 A HT-250 A2 technický nákres...74 Kladívkový šrotovník HT-600 A HT-600 A2 technický nákres...76 Kladívkový šrotovník HTS-800 A HTS-800 A Granulátor HTG-250 A Granulátor HTG-250A2 technický nákres...80 Granulátor HTG-600 A HTG-600 A Granulátor HTG-800 A HTG-800 A2 technický nákres...84 Drtič typ Drtič typ 300 technický nákres...86 KLADÍVKOVÝ ŠROTOVNÍK A-304D 2
4 Kladívkový šrotovník, typ A-304D se spodním výstupem a přívodem na dně či v centru šrotovací komory. Šrotovník je určen k užití v průmyslové výrobě, laboratorním prostředí, potravinářském průmyslu atd. Kladívkový šrotovník je obecně určen k rozemletí produktů na částečky menší struktury. Zásobník šrotovníku lze plnit ručně, pomocí pásového, šnekového dopravníku a dalších podobných zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Produkt je šrotován údery kladívek připevněných k rotoru přístroje. Jemnost meliva je určena velikostí otvorů použitého síta. Šrotovník je vyroben z nerezové oceli AISI 304. A Kladívkový šrotovník A-304D včetně motoru 1,1 kw, včetně 1 ks. namontovaného síta Kladívkový šrotovník A-304D včetně motoru 24 V. DC včetně 1 ks. namontovaného síta EURO 2.740, ,00 3
5 304D TECHNICKÝ VÝKRES motor kw 1,1 nebo 24 V DC/ 500W plocha síta m² 0,035 kladívka A304D 14 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování mm. 0 dosah dopravy mm. závisí na způsobu instalace tlak vzduchu mm WG 0,40 množství přisátého vzduchu m³ / h 15 hlučnost db(a) 65 hmotnost s motorem kg 20 *= kapacita závisí na mletém materiálu / parametrech síta a motoru 4

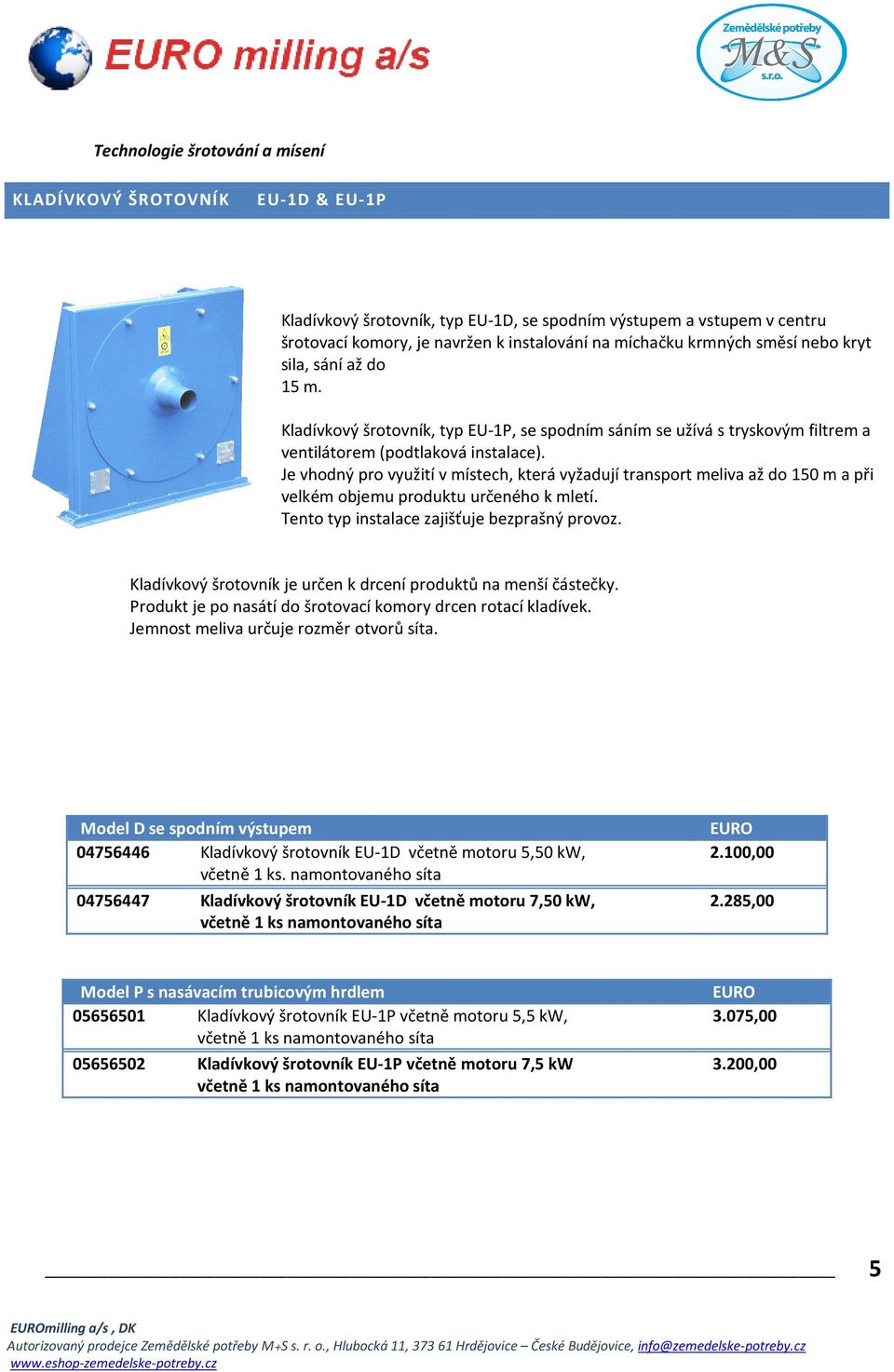

6 KLADÍVKOVÝ ŠROTOVNÍK EU-1D & EU-1P Kladívkový šrotovník, typ EU-1D, se spodním výstupem a vstupem v centru šrotovací komory, je navržen k instalování na míchačku krmných směsí nebo kryt sila, sání až do 15 m. Kladívkový šrotovník, typ EU-1P, se spodním sáním se užívá s tryskovým filtrem a ventilátorem (podtlaková instalace). Je vhodný pro využití v místech, která vyžadují transport meliva až do 150 m a při velkém objemu produktu určeného k mletí. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník je určen k drcení produktů na menší částečky. Produkt je po nasátí do šrotovací komory drcen rotací kladívek. Jemnost meliva určuje rozměr otvorů síta. Model D se spodním výstupem Kladívkový šrotovník EU-1D včetně motoru 5,50 kw, včetně 1 ks. namontovaného síta Kladívkový šrotovník EU-1D včetně motoru 7,50 kw, včetně 1 ks namontovaného síta EURO 2.100, ,00 Model P s nasávacím trubicovým hrdlem Kladívkový šrotovník EU-1P včetně motoru 5,5 kw, včetně 1 ks namontovaného síta Kladívkový šrotovník EU-1P včetně motoru 7,5 kw včetně 1 ks namontovaného síta EURO 3.075, ,00 5

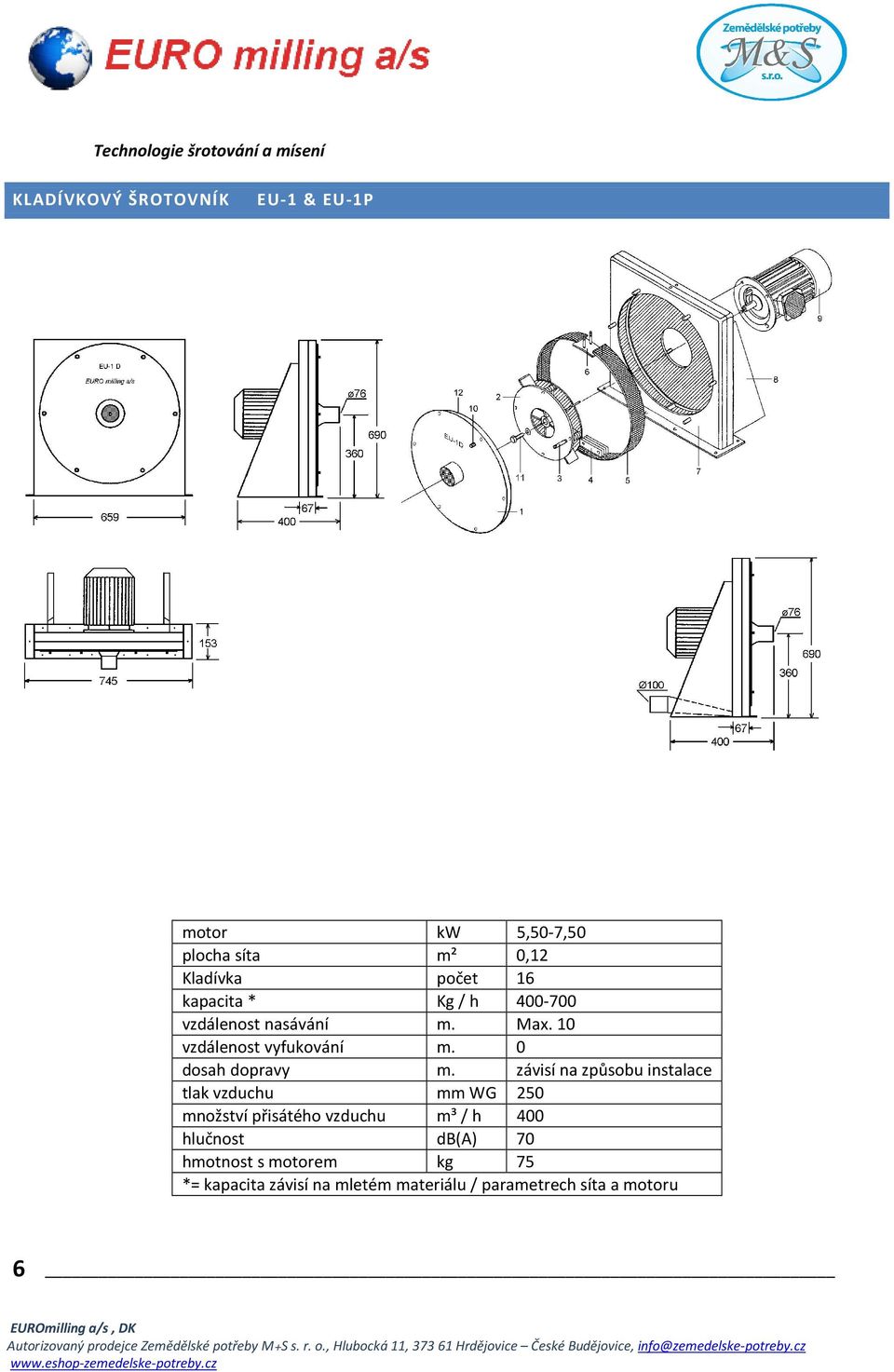

7 KLADÍVKOVÝ ŠROTOVNÍK EU-1 & EU-1P motor kw 5,50-7,50 plocha síta m² 0,12 Kladívka počet 16 kapacita * Kg / h vzdálenost nasávání m. Max. 10 vzdálenost vyfukování m. 0 dosah dopravy m. závisí na způsobu instalace tlak vzduchu mm WG 250 množství přisátého vzduchu m³ / h 400 hlučnost db(a) 70 hmotnost s motorem kg 75 *= kapacita závisí na mletém materiálu / parametrech síta a motoru 6

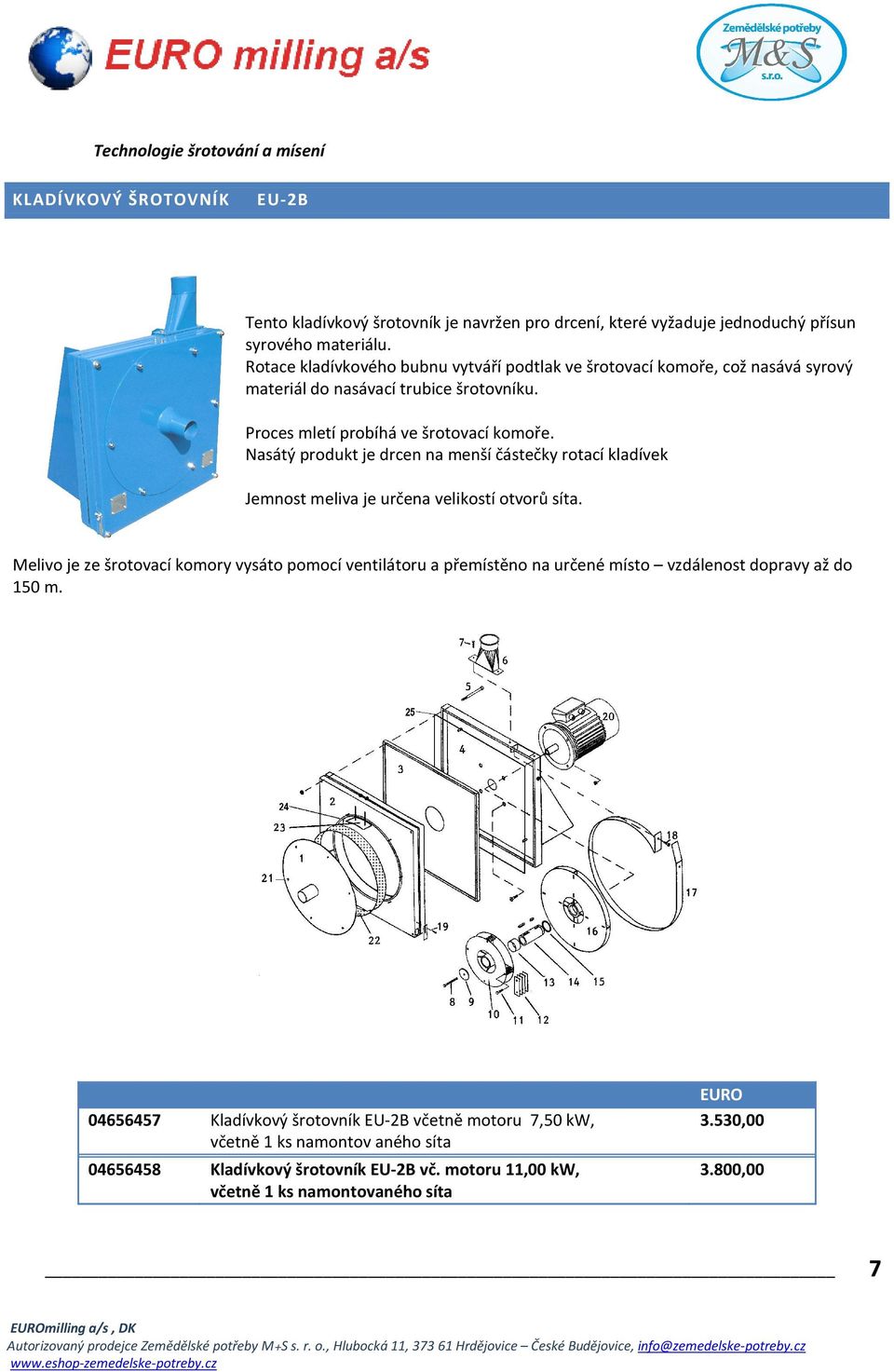

8 KLADÍVKOVÝ ŠROTOVNÍK EU-2B Tento kladívkový šrotovník je navržen pro drcení, které vyžaduje jednoduchý přísun syrového materiálu. Rotace kladívkového bubnu vytváří podtlak ve šrotovací komoře, což nasává syrový materiál do nasávací trubice šrotovníku. Proces mletí probíhá ve šrotovací komoře. Nasátý produkt je drcen na menší částečky rotací kladívek Jemnost meliva je určena velikostí otvorů síta. Melivo je ze šrotovací komory vysáto pomocí ventilátoru a přemístěno na určené místo vzdálenost dopravy až do 150 m Kladívkový šrotovník EU-2B včetně motoru 7,50 kw, včetně 1 ks namontov aného síta Kladívkový šrotovník EU-2B vč. motoru 11,00 kw, včetně 1 ks namontovaného síta EURO 3.530, ,00 7
9 KLADÍVKOVÝ ŠROTOVNÍK EU-2B Motor kw 7,50 11,0 plocha síta m² 0,12 kladívka Počet 16 kapacita* Kg / h vzdálenost nasávání m. 50 vzdálenost vyfukování m. 100 vzdálenost dopravy m. 150 tlak vzduchu mm WG 650 množství přisátého vzduchu m³ / h 1400 hlučnost db(a) 75 hmotnost s motorem kg 190 *= kapacita závisí na mletém materiálu / parametrech síta a motoru 8
10 KLADÍVKOVÝ ŠROTOVNÍK EU-4B Tento kladívkový šrotovník je navržen pro drcení, které vyžaduje jednoduchý přísun syrového materiálu. Rotace kladívkového bubnu vytváří podtlak ve šrotovací komoře, což nasává syrový materiál do nasávací trubice šrotovníku. Proces mletí probíhá ve šrotovací komoře. Nasátý produkt je drcen na menší částečky rotací kladívek Jemnost meliva je určena velikostí otvorů síta. Melivo je ze šrotovací komory vysáto pomocí ventilátoru a přemístěno na určené místo vzdálenost dopravy až do 70 m Kladívkový šrotovník EU-4B včetně motoru 11,00 kw, včetně 1ks namontovaného síta Kladívkový šrotovník EU-4B včetně motoru 15,00 kw včetně 1ks namontovaného síta Kladívkový šrotovník EU-4B včetně motoru 18,50 kw včetně 1ks namontovaného síta EURO 4.570, , ,00 9
11 KLADÍVKOVÝ ŠROTOVNÍK EU-4B motor kw 11,00-18,50 plocha síta m² 0,25 kladívka Počet 36 kapacita * Kg / h vzdálenost nasávání m. 20 vzdálenost vyfukování m. 50 vzdálenost dopravy m. 70 tlak vzduchu mm WG 500 množství přisátého vzduchu m³ / h 1500 hlučnost db(a) 85 hmotnost včetně motoru kg 320 *= kapacita závisí na mletém materiálu / parametrech síta a motoru 10
12 KLADÍVKOVÝ ŠROTOVNÍK EU-10 Kladívkový šrotovník, model D, se spodním výstupem a vstupem v centru šrotovací komory je určen k montáži na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník, model P, se spodním sáním se užívá s tryskovým filtrem a ventilátorem (podtlaková instalace). Je vhodný pro dopravu na větší vzdálenost a pro větší objem produktu určeného k mletí. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník je určen k drcení produktů na menší částečky. Přísun produktu určeného k mletí je zajišťován pomocí pásového, šnekového dopravníku či jiných podobných zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána velikostí otvorů síta. Model D se spodním výstupem Kladívkový šrotovník EU-10 D, vč. motoru 11,00 kw, včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-10 D vč. motoru 15,00 Kw, včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-10 D vč. motoru 18,50 kw, včetně 1 ks namontovaného síta # EURO 3.654, , ,00 Model P s nasávacím trubicovým hrdlem Kladívkový šrotovník EU-10 P vč. motoru 11,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-10 P vč. motoru 15,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-10 P vč. motoru 18,50 kw včetně 1 ks namontovaného síta # , , ,00 11

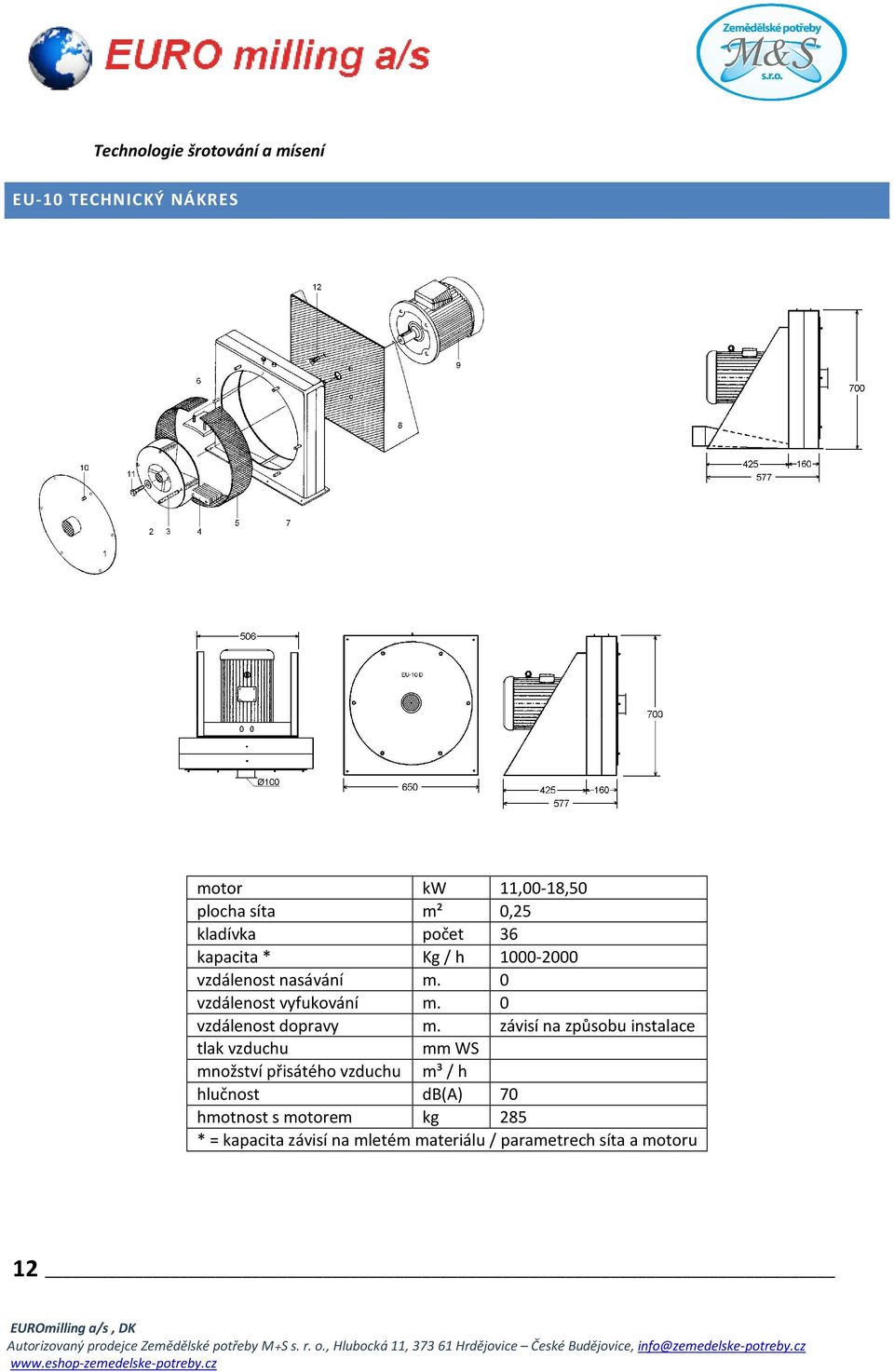

13 EU-10 TECHNICKÝ NÁKRES motor kw 11,00-18,50 plocha síta m² 0,25 kladívka počet 36 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. závisí na způsobu instalace tlak vzduchu mm WS množství přisátého vzduchu m³ / h hlučnost db(a) 70 hmotnost s motorem kg 285 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 12

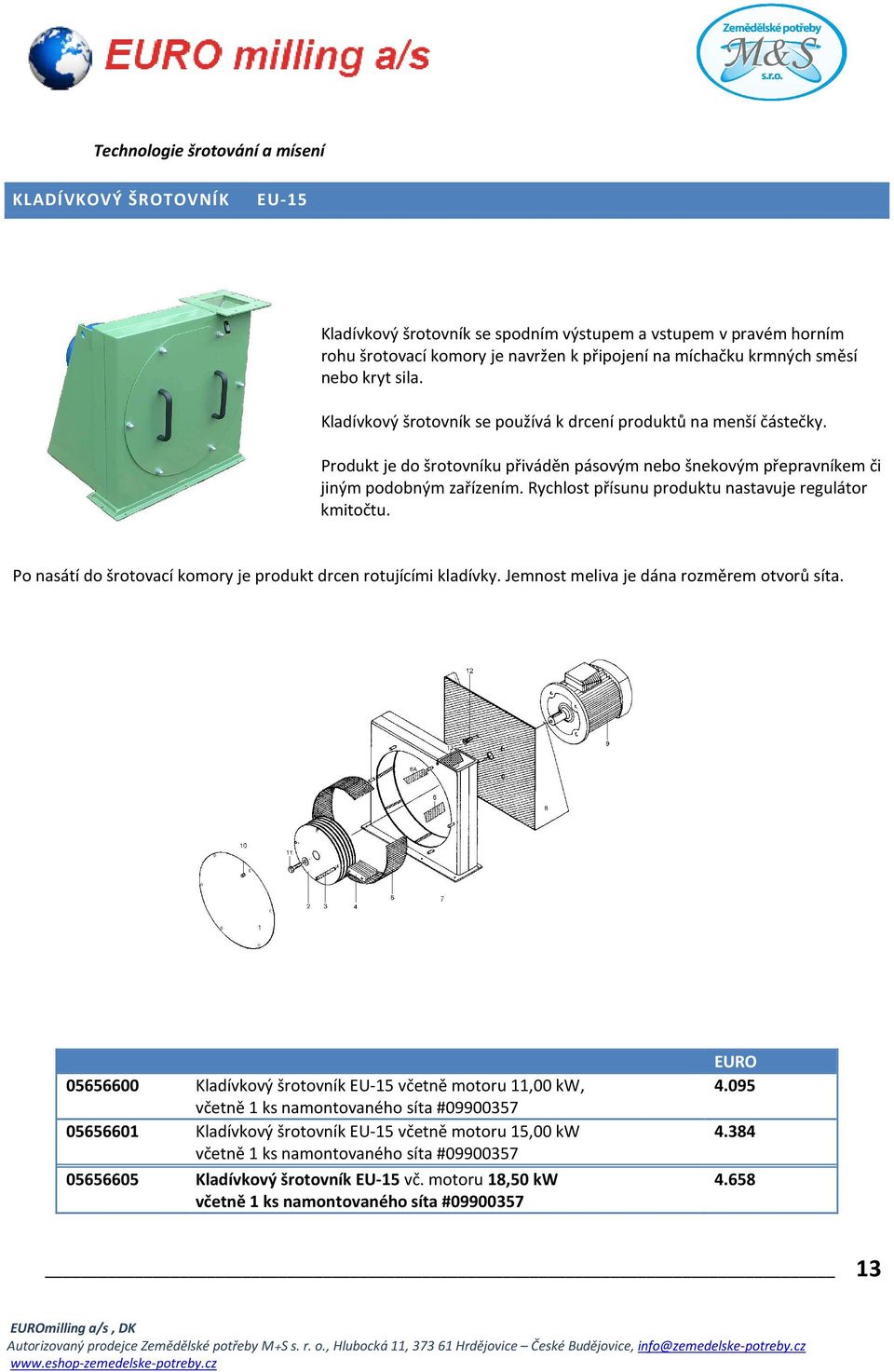

14 KLADÍVKOVÝ ŠROTOVNÍK EU-15 Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník se používá k drcení produktů na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Po nasátí do šrotovací komory je produkt drcen rotujícími kladívky. Jemnost meliva je dána rozměrem otvorů síta Kladívkový šrotovník EU-15 včetně motoru 11,00 kw, včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-15 včetně motoru 15,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-15 vč. motoru 18,50 kw včetně 1 ks namontovaného síta # EURO
15 EU-15 TECHNICKÝ NÁKRES motor kw 11,00-18,50 plocha síta m² 0,22 kladívka počet 20 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství přisátého vzduchu m³ / h hlučnost db(a) 70 hmotnost s motorem kg 250 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 14

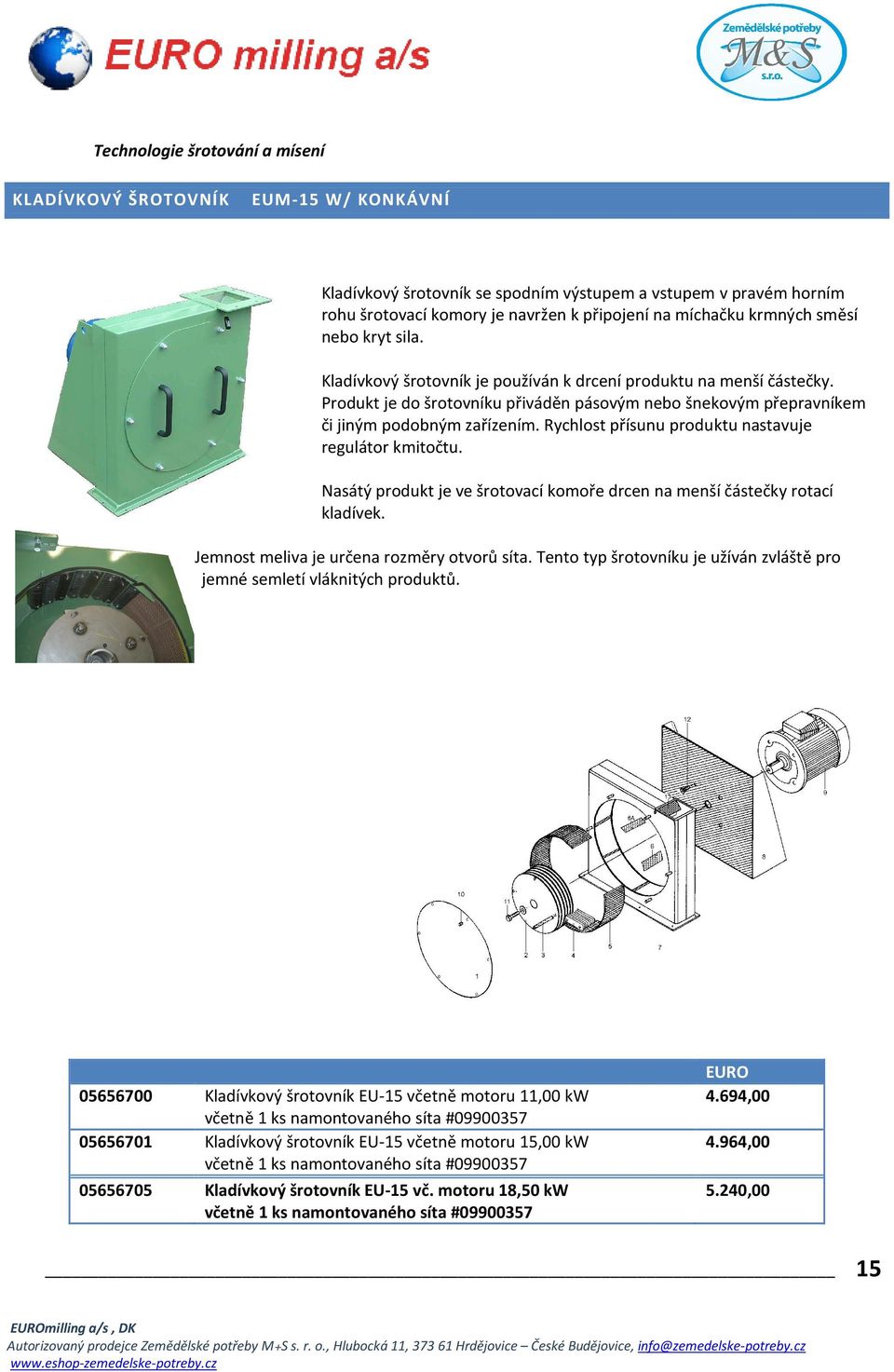

16 KLADÍVKOVÝ ŠROTOVNÍK EUM-15 W/ KONKÁVNÍ Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník je používán k drcení produktu na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je určena rozměry otvorů síta. Tento typ šrotovníku je užíván zvláště pro jemné semletí vláknitých produktů Kladívkový šrotovník EU-15 včetně motoru 11,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-15 včetně motoru 15,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-15 vč. motoru 18,50 kw včetně 1 ks namontovaného síta # EURO 4.694, , ,00 15
17 KLADÍVKOVÝ ŠROTOVNÍK EU-15M W/ KONKÁVNÍ TECHNICKÝ NÁKRES motor kw 11,00-18,50 plocha síta m² 0,22 kladívka Počet 20 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství přisátého vzduchu m³ / h hlučnost db(a) 70 hmotnost s motorem kg 250 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 16
18 KLADÍVKOVÝ ŠROTOVNÍK EU-20 Jemnost meliva je určena rozměry otvorů síta. Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník je používán k drcení produktu na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek Kladívkový šrotovník EU-20 včetně motoru 22,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-20 vč. motoru 30,00 kw včetně 1 ks namontovaného síta # EURO 5.397, ,00 17

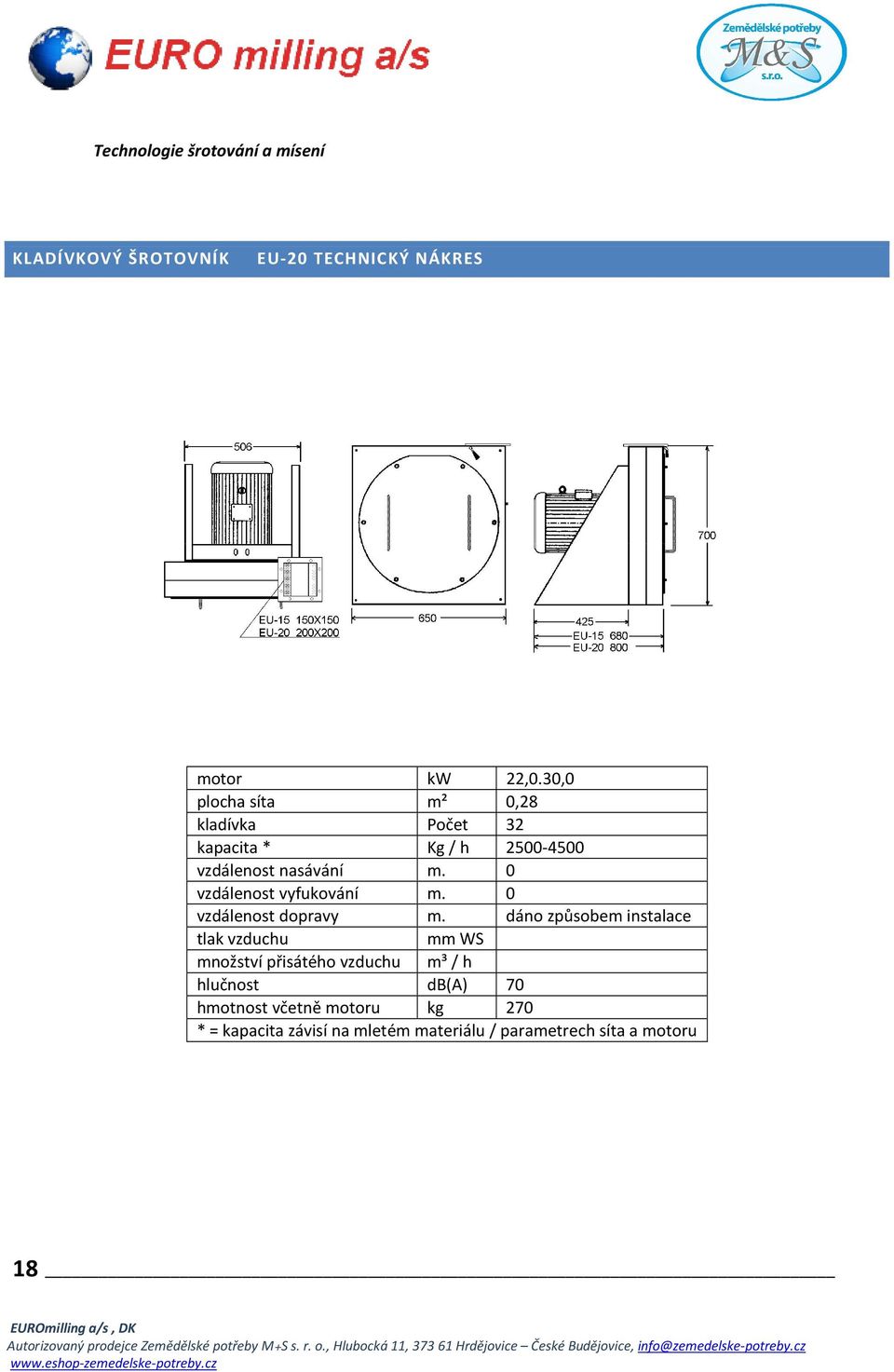

19 KLADÍVKOVÝ ŠROTOVNÍK EU-20 TECHNICKÝ NÁKRES motor kw 22,0.30,0 plocha síta m² 0,28 kladívka Počet 32 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství přisátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 270 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 18
20 KLADÍVKOVÝ ŠROTOVNÍK EUM-20 W/ KONKÁVNÍ Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník je používán k drcení produktu na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu. Tento typ šrotovníku je užíván zvláště pro jemné semletí vláknitých produktů Kladívkový šrotovník EUM-20W včetně motoru 22,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EUM-20W vč. motoru 30,00 kw včetně 1 ks namontovaného síta # EURO 6.059, ,00 19
21 EUM-20 W/KONKÁVNÍ TECHNICKÝ NÁKRES motor kw 22,0.30,0 plocha síta m² 0,28 kladívka Počet 32 Kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu Mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru Kg 270 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 20
22 KLADÍVKOVÝ ŠROTOVNÍK EU-25 Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník je používán k drcení produktu na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu Kladívkový šrotovník EU-25 včetně motoru 22,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EU-25 vč. motoru 30,00 kw včetně 1 ks namontovaného síta # EURO 6.153, ,00 21
23 KLADÍVKOVÝ ŠROTOVNÍK EU-25 TECHNICKÝ NÁKRES motor kw 22,00-30,00 plocha síta m² 0,35 kladívka počet 40 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost kg 320 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 22
24 KLADÍVKOVÝ ŠROTOVNÍK EUM-25 W/ KONKÁVNÍ Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory je navržen k připojení na míchačku krmných směsí nebo kryt sila. Kladívkový šrotovník je používán k drcení produktu na menší částečky. Produkt je do šrotovníku přiváděn pásovým nebo šnekovým přepravníkem či jiným podobným zařízením. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu. Tento typ šrotovníku je užíván zvláště pro jemné semletí vláknitých produktů Kladívkový šrotovník EUM-25W včetně motoru 22,00 kw včetně 1 ks namontovaného síta # Kladívkový šrotovník EUM-25W vč. motoru 30,00 kw včetně 1 ks namontovaného síta # EURO 6.899, ,00 23
25 EUM-25 W/ KONKÁVNÍ TECHNICKÝ NÁKRES motor kw 22,00 eller 30,00 plocha síta m² 0,35 kladívka počet 40 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 320 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 24
26 KLADÍVKOVÝ ŠROTOVNÍK EU-15 UNIT Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory, instalovaný na podstavci s vyprazdňovacím šnekem, poháněným motorem 1,1 kw. 1 ks hubice se samočisticím filtrem Ø300 s 0,75 kw ventilátorem připevněným na podstavci zajišťuje bezprašný provoz. Instalace se užívá k drcení produktů na menší částečky. Produkty jsou přiváděny do vstupu šrotovníku za pomoci pásového či šnekového přepravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu Kladívkový šrotovník EU-15 UNIT včetně motoru 11,00 kw včetně 1 ks namontovaného síta Připevněno na podstavci s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 1 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-15 UNIT včetně motoru 15,00 kw včetně 1 ks namontovaného síta Připevněno na podstavci s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 1 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-15 UNIT včetně motoru 18,50 kw včetně 1 ks namontovaného síta Připevněno na podstavci s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 1 ks samočisticího filtru Ø300 0,75 kw w/ konkávní EURO EURO 6.668, , , , , ,00 25
27 EU-15 UNIT TECHNICKÝ NÁKRES motor kw 11,00-18,50 plocha síta m² 0,22 kladívka Počet 20 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 280 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,30 časový spínač 24V nebo 220V digitální cívka 24V nebo 220V Vyprazdňovací šnek ø200 převod MNRV63 1:60 motor pohánějící šnek 0,55kw 4pol B14 T80 26
28 KLADÍVKOVÝ ŠROTOVNÍK EU-20 UNIT Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory, instalovaný na podstavci s vyprazdňovacím šnekem, poháněným motorem 1,1 kw. 1 ks hubice se samočisticím filtrem Ø300 s 0,75 kw ventilátorem připevněným na podstavec zajišťuje bezprašný provoz. Instalace se užívá k drcení produktů na menší částečky. Produkty jsou přiváděny do vstupu šrotovníku za pomoci pásového či šnekového přepravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Jemnost meliva je dána rozměry otvorů síta Kladívkový šrotovník EU-20 UNIT včetně motoru 22,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 1 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-20 UNIT včetně motoru 30,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 1 ks samočisticího filtru Ø300 0,75 kw konkávní EURO EURO 8.154, , , ,00 27
29 KLADÍVKOVÝ ŠROTOVNÍK EU-20 UNIT TECHNICKÝ NÁKRES Q motor kw 22,00-30,00 plocha síta m² 0,28 kladívka Počet 32 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 350 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,30 časový spínač 24V nebo 220V digitální cívka 24V nebo 220V vyprazdňovací šnek ø200 převod MNRV63 1:50 motor pohánějící šnek 0,55kw 4pol B14 T80 28
30 KLADÍVKOVÝ ŠROTOVNÍK EU-25 UNIT Jemnost meliva je dána rozměry otvorů v sítu. Kladívkový šrotovník se spodním výstupem a vstupem v pravém horním rohu šrotovací komory, instalovaný na podstavci s vyprazdňovacím šnekem, poháněným motorem 1,1 kw. Hubice se 2 ks samočisticími filtry Ø300, s 0,75 kw ventilátorem připevněným na podstavci zajišťuje bezprašný provoz. Instalace je užívána pro drcení produktů na menší částečky. Produkty jsou přiváděny do vstupu šrotovníku za pomoci pásového či šnekového přepravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Produkt je po nasátí do šrotovací komory drcen na menší částečky rotací kladívek Kladívkový šrotovník EU-20 UNIT včetně motoru 22,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-25 UNIT včetně motoru 30,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw konkávní EURO EURO 9.414, , , ,00 29
31 KLADÍVKOVÝ ŠROTOVNÍK EU-25 UNIT TECHNICKÝ NÁKRES EUM25 motor kw 22,00-30,00 plocha síta m² 0,35 Kladívka Počet 72 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 370 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,60 časový spínač 24V nebo 220V digitální cívka 24V nebo 220V vyprazdňovací šnek ø200 převod NMRV 63 1:40 motor pohánějící šnek 0,75 Kw 4pol B14 T80 30
32 KLADÍVKOVÝ ŠROTOVNÍK EU-15 UNIT DOUBLE Instalace se zrcadlově upevněnými kladívkovými šrotovníky, opatřenými spodními výstupy a s výstupy v levém a pravém horním rohu šrotovacích komor, připevněných na podstavci s vyprazdňovacím šnekem, poháněným přímo spřaženým motorem. 2 ks samočisticích hubicových filtrů Ø300 s 0,75 kw ventilátorem vespod na podstavci, zajišťujících bezprašný provoz. Skupinový přepínač nad výstupem šrotovacích komor určuje, která komora drtí syrový materiál šrotovníky mají síta s otvory odlišných rozměrů. Instalace se užívá k drcení produktů na menší částečky. Produkt je do šrotovací komory přiváděn za pomoci pásového nebo šnekového přepravníku či jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu Kladívkový šrotovník EU-15 UNIT DOUBLE včetně motoru 11,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-15 UNIT DOUBLE včetně motoru 15,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-15 UNIT DOUBLE včetně motoru 18,50 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw konkávní EURO EURO , , , , , ,00 31
33 EU-15 UNIT DOUBLE TECHNICKÝ NÁKRES motor kw 11,00-18,50 plocha síta m² 0,22 kladívka počet 20 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu Mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru Kg 560 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,60 časový spínač 24V or 220V digitální cívka 24V or 220V vyprazdňovací šnek ø200 převod NMRV63 1:60 motor pohánějící šnek 0,55kw 4pol B14 T80 32
34 KLADÍVKOVÝ ŠROTOVNÍK EU-20 UNIT DOUBLE Instalace se zrcadlově upevněnými kladívkovými šrotovníky, opatřenými spodními výstupy a s výstupy v levém a pravém horním rohu šrotovacích komor, připevněných na podstavci s vyprazdňovacím šnekem, poháněným přímo spřaženým motorem. 2 ks samočisticích hubicových filtrů Ø300 s 0,75 kw ventilátorem vespod na podstavci, zajišťujících bezprašný provoz. Skupinový přepínač nad výstupem šrotovacích komor určuje, která komora drtí syrový materiál šrotovníky mají síta s otvory odlišných rozměrů. Instalace se užívá k drcení produktů na menší částečky. Produkt je do šrotovací komory přiváděn za pomoci pásového nebo šnekového přepravníku či jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu Kladívkový šrotovník EU-20 UNIT DOUBLE včetně motoru 22,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-20 UNIT DOUBLE včetně motoru 30,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw konkávní EURO EURO , , , ,00 33
35 KLADÍVKOVÝ ŠROTOVNÍK EU-20 UNIT DOUBLE TECHNICKÝ NÁKRES motor kw 22,00-30,00 plocha síta m² 0,28 kladívka počet 32 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 700 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,60 časový spínač 24V or 220V Digital cívka 24V or 220V vyprazdňovací šnek ø200 převod NNRV63 1:50 motor pohánějící šnek 0,55 kw 4pol B14 T80 34
36 KLADÍVKOVÝ ŠROTOVNÍK EU-25 UNIT DOUBLE Instalace se zrcadlově upevněnými kladívkovými šrotovníky, opatřenými spodními výstupy a s výstupy v levém a pravém horním rohu šrotovacích komor, připevněných na podstavci s vyprazdňovacím šnekem, poháněným přímo spřaženým motorem. 2 ks samočisticích hubicových filtrů Ø300 s 0,75 kw ventilátorem vespod na podstavci, zajišťujících bezprašný provoz. Skupinový přepínač nad výstupem šrotovacích komor určuje, která komora drtí syrový materiál šrotovníky mají síta s otvory odlišných rozměrů. Instalace se užívá k drcení produktů na menší částečky. Produkt je do šrotovací komory přiváděn za pomoci pásového nebo šnekového přepravníku či jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána rozměry otvorů v sítu Kladívkový šrotovník EU-25 UNIT DOUBLE včetně motoru 22,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw Kladívkový šrotovník EU-25 UNIT DOUBLE včetně motoru 30,00 kw včetně 1 ks namontovaného síta Připevněno na podstavec s vyprazdňovacím šnekem, poháněným motorem 0,55 kw a 2 ks samočisticího filtru Ø300 0,75 kw konkávní EURO EURO , , , ,00 35
37 KLADÍVKOVÝ ŠROTOVNÍK EU-25 UNIT DOUBLE TECHNICKÝ NÁKRES motor kw 22,00-30,00 plocha síta m² 0,35 kladívka Počet 20 kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasávaného vzduchu m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 740 * = kapacita závisí na mletém materiálu / parametrech síta a motoru hubice s filtrem Ø300 motor kw 0,75 plocha filtru m² 0,60 časový spínač 24V or 220V digitální cívka 24V or 220V vyprazdňovací šnek ø200 převod NMRV 63 1:40 motor pohánějící šnek 0,75 kw 4pol B14 T80 36
38 KLADÍVKOVÝ ŠROTOVNÍK EU-250P FINE Tento kladívkový šrotovník je používán pro jemné drcení produktů, které je obtížné semlít na menší částečky například otruby a podobné produkty s vláknitou strukturou. Tento šrotovník má vestavěnou recirkulační trubici, spojující vstup (otvor pro plnění) se šrotovací komorou pro opětovné drcení produktu. Kladívkový šrotovník se spodním výstupem a vstupem v centru šrotovací komory je určen k připojení na míchačku krmných směsí nebo kryt sila. Přísun produktu určeného k mletí je zajišťován pomocí pásového nebo šnekového dopravníku či jiných podobných zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Nasátý produkt je ve šrotovací komoře drcen na menší částečky rotací kladívek. Jemnost meliva je dána velikostí otvorů síta Kladívkový šrotovník EU-250P FINE vč. motoru 30,00 kw včetně 1 ks namontovaného síta EURO 8.631,00 37
39 KLADÍVKOVÝ ŠROTOVNÍK EU-250P FINE TECHNICKÝ NÁKRES motor kw 30,00 plocha síta m² 0,50 kladívka počet 72 ks, 3,0 mm kapacita * Kg / h vzdálenost nasávání m. 0 vzdálenost vyfukování m. 0 vzdálenost dopravy m. dáno způsobem instalace tlak vzduchu mm WS množství nasátého vzduch m³ / h hlučnost db(a) 70 hmotnost včetně motoru kg 350 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 38
40 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-2000 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-2000D bez motoru, včetně základny se spodním výstupem Kladívkový šrotovník EU-2000P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu , , Třídič s dvířky pro čištění EU-2000 Třídící magnetická mřížka 1.556,00 328, Sada pro redukci vibrací 4 ks 344,00 39
41 EU-2000 TECHNICKÝ NÁKRES A B C D E F G H J mm X 205 Ø150 motor kw plocha sítového koše m² 0,2 kladívka 2,5 mm 88 kladívka 8,0 mm 44 kapacita* t /h 1,0-2,5 hlučnost db(a) 85 hmotnost bez motoru kg 420 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 40
42 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-3000 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-3000-D bez motoru, včetně základny se spodním výstupem Kladívkový šrotovník EU-3000-P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu , , Třídič s dvířky pro čištění EU-3000 Třídící magnetická mřížka 1.802,00 389, Sada pro redukci vibrací 6 ks 516,00 41
43 EU-3000 TECHNICKÝ NÁKRES A B C D E F G H J mm X 305 Ø200 motor kw plocha sítového koše m² 0,3 kladívka 2,5 mm 128 kladívka 8,0 mm 64 kapacita * t / h 2,5-4,0 hlučnost db(a) 85 hmotnost bez motoru kg 670 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 42
44 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-4000 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše Kladívkový šrotovník EU-4000-D bez motoru, včetně základny se spodním výstupem Kladívkový šrotovník EU-4000-P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu Třídič s dvířky pro čištění EU Třídící magnetická mřížka EURO , , ,00 499, Sada pro redukci vibrací 6 ks 516,00 43
45 EU-4000 TECHNICKÝ NÁKRES A B C D E F G H J mm X 405 Ø250 motor kw plocha sítového koše m² 0,4 kladívka 2,5 mm 184 kladívka 8,0 mm 92 kapacita * t / h 4,0-5,5 hlučnost db(a) 85 hmotnost bez motoru kg 860 *= kapacita závisí na mletém materiálu / parametrech síta a motoru 44
46 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-5000 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-5000-D bez motoru, včetně základny se spodním výstupem Kladívkový šrotovník EU-5000-P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu , , Třídič s dvířky pro čištění EU-5000, včetně převodu hubice z EU-4000 na EU-5000 Třídící magnetická mřížka 2.268,00 499, Sada pro redukci vibrací 8 ks 716,00 45
47 EU-5000 TECHNICKÝ NÁKRES A B C D E F G H J mm X 505 Ø250 motor kw plocha sítového koše m² 0,5 kladívka 2,5 mm 240 kladívka 8,0 mm 120 kapacita * t / h 5,5-8,0 hlučnost db(a) 85 hmotnost bez motoru kg 935 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 46
48 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-6000 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše Kladívkový šrotovník EU-6000-D bez motoru, včetně základny se spodním výstupem ,00 EURO Kladívkový šrotovník EU-6000-P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu , Třídič s dvířky pro čištění EU-5000, včetně převodu hubice z EU-5000 na EU-6000 Třídící magnetická mřížka 2.704,00 536, Sada pro redukci vibrací 8 ks 716,00 47
49 EU-6000 TECHNICKÝ NÁKRES A B C D E F G H J mm X 605 Ø250 motor kw plocha sítového koše m² 0,6 kladívka 2,5 mm 288 kladívka 8,0 mm 144 kapacita* t / h 8,0-10 hlučnost db(a) 85 hmotnost bez motoru kg 1100 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 48
50 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-7500 Kladívkový šrotovník model D se spodním výstupem a vstupem v horní části šrotovací komory je užíván ve spojení s nádobou na odpad či mechanickým transportérem. Kladívkový šrotovník model P s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše Kladívkový šrotovník EU-7500-D bez motoru, včetně základny se spodním výstupem ,00 EURO Kladívkový šrotovník EU-7500-P bez motoru, včetně základny s nasávací hubicí pro pneumatickou dopravu , Třídič s dvířky pro čištění EU-75000, včetně převodu hubice z EU-5000 na EU-7500 Třídící magnetická mřížka 3.300,00 552, Sada pro redukci vibrací 8 ks 716,00 49
51 EU-7500 TECHNICKÝ NÁKRES motor kw plocha sítového koše m² 0,7 kladívka 2,5 mm kladívka 8,0 mm kapacita * t / h hlučnost db(a) hmotnost bez motoru kg * = kapacita závisí na mletém materiálu / parametrech síta a motoru 50
52 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-4000P DOUBLE Kladívkový šrotovník model EU-4000P DOUBLE s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-4000P DOUBLE, bez motoru včetně základny s nasávací hubicí pro pneumatickou dopravu , Třídič s dvířky pro čištění, EU-4000 Třídící magnetická mřížka 2 ks. 2 x 2 ks. 2 x 2.050,00 79, Sada pro redukci vibrací 6 ks. 2 sady 2 x 516,00 51
53 EU-4000P DOUBLE TECHNICKÝ NÁKRES motor kw 2 x plocha sítového koše m² 2 x 0,4 kladívka 2,5 mm 2 x 184 kladívka 8,0 mm 2 x 92 kapacita * t / h 8,0-11,0 hlučnost db(a) 85 hmotnost bez motoru kg 1800 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 52
54 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-5000P DOUBLE Kladívkový šrotovník model EU-5000P DOUBLE s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-5000P DOUBLE, bez motoru včetně základny s nasávací hubicí pro pneumatickou dopravu , Třídič s dvířky pro čištění, EU-4000 včetně převodu hubice z EU-4000 na EU-5000 Třídící magnetická mřížka 2 ks. 2 x 2 ks. 2 x 2.377,00 499, Sada pro redukci vibrací 8 ks. 2 sady 2 x 716,
55 EU-5000P DOUBLE TECHNICKÝ NÁKRES motor kw 2 x plocha sítového koše m² 2 x 0,5 kladívka 2,5 mm 2 x 240 kladívka 8,0 mm 2 x 120 kapacita * t / h 11,0 16,0 hlučnost db(a) 85 hmotnost bez motoru kg 2000 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 54
56 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-6000P DOUBLE Rychlost přísunu produktu nastavuje regulátor kmitočtu. Kladívkový šrotovník model EU-6000P DOUBLE s nasávací hubicí a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace) - v případech většího množství materiálu určeného k drcení a potřeby dopravy na větší vzdálenost. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-6000P DOUBLE, bez motoru včetně základny s nasávací hubicí pro pneumatickou dopravu , Třídič s dvířky pro čištění, EU-6000 včetně převodu hubice z EU-5000 na EU-6000 Třídící magnetická mřížka 2 ks. 2 x 2 ks. 2 x 2.704,00 536, Sada pro redukci vibrací 8 ks 2 sady 2 x 716,00 55
57 EU-6000P DOUBLE TECHNICKÝ NÁKRES motor kw 2 x plocha sítového koše m² 2 x 0,6 kladívka 2,5 mm 2 x 288 kladívka 8,0 mm 2 x 144 kapacita * t / h 16,0-20,0 hlučnost db(a) 85 hmotnost bez motoru kg 2100 * = kapacita závisí na mletém materiálu / parametrech síta a motoru 56
58 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-2000D UNIT Kladívkový šrotovník model EU-2000D UNIT se spodním výstupem a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace). Jednotka je zbudována na plošině s nádobou na odpad. Plošina slouží k obsluze šrotovníku a filtru. Nádoba na odpad je vespod vybavena výkonným výstupním šnekem, přepravujícím melivo do zásobníku určeného pro další přepravu. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-2000D UNIT včetně třídiče a motoru, plošina se schodištěm a zábradlím, nádoba na odpad ve V-tvaru, výstupní šnek Ø200, s přímo spřaženým motorem 1,1 KW, výstupní lis., samočisticí hubice s filtrem FB Ø600, ventilátor 3,0 KW ,00 57
59 EU-2000D UNIT TECHNICKÝ NÁKRES motor kw plocha sítového koše m² 0,2 kladívka 2,5 mm 88 kladívka 8,0 mm 44 kapacita* t / h 1,0-2,5 hlučnost db(a) 85 hmotnost celé plošiny kg * = kapacita závisí na mletém materiálu / parametrech síta a motoru 58
60 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-3000D UNIT Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník model EU-3000D UNIT se spodním výstupem a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace). Jednotka je zbudována na plošině s nádobou na odpad. Plošina slouží k obsluze šrotovníku a filtru. Nádoba na odpad je vespod vybavena výkonným výstupním šnekem, přepravujícím melivo do zásobníku určeného pro další přepravu. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-3000D UNIT včetně třídiče a motoru, plošina se schodištěm a zábradlím, nádoba na odpad ve V-tvaru, výstupní šnek Ø200, s přímo spřaženým motorem 1,1 KW, výstupní lis., samočisticí hubice s filtrem FB Ø600 nebo FB Ø800, ventilátor 3,0 KW nebo 5,5 KW ,00 59
61 EU-3000D UNIT TECHNICKÝ NÁKRES motor kw plocha sítového koše m² 0,3 kladívka 2,5 mm 128 kladívka 8,0 mm 64 kapacita* t /h 2,5-4,0 hlučnost db(a) 85 hmotnost celé plošiny kg * = kapacita závisí na mletém materiálu / parametrech síta a motoru 60
62 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-4000D UNIT Kladívkový šrotovník model EU-4000D UNIT se spodním výstupem a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace). Jednotka je zbudována na plošině s nádobou na odpad. Plošina slouží k obsluze šrotovníku a filtru. Nádoba na odpad je vespod vybavena výkonným výstupním šnekem, přepravujícím melivo do zásobníku určeného pro další přepravu. Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-4000D UNIT včetně třídiče a motoru, plošina se schodištěm a zábradlím, nádoba na odpad ve V-tvaru, výstupní šnek Ø200, s přímo spřaženým motorem 1,1 KW, výstupní lis., samočisticí hubice s filtrem FB Ø800, ventilátor 5,5 KW ,00 61
63 EU-4000D UNIT TECHNICKÝ NÁKRES motor kw plocha sítového koše m² 0,4 kladívka 2,5 mm 184 kladívka 8,0 mm 92 kapacita* t / h 4,0 5,5 hlučnost db(a) 85 hmotnost celé plošiny kg * = kapacita závisí na mletém materiálu / parametrech síta a motoru 62
64 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-5000D UNIT Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník model EU-5000D UNIT se spodním výstupem a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace). Jednotka je zbudována na plošině s nádobou na odpad. Plošina slouží k obsluze šrotovníku a filtru. Nádoba na odpad je vespod vybavena výkonným výstupním šnekem, přepravujícím melivo do zásobníku určeného pro další přepravu. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-5000D UNIT včetně třídiče a motoru, plošina se schodištěm a zábradlím, nádoba na odpad ve V-tvaru, výstupní šnek Ø200, s přímo spřaženým motorem 1,1 KW, výstupní lis., samočisticí hubice s filtrem FB Ø800, ventilátor 5,5 KW ,00 63
65 EU-5000D UNIT TECHNICKÝ NÁKRES motor kw plocha sítového koše m² 0,5 kladívka 2,5 mm 240 kladívka 8,0 mm 120 kapacita* t / h 5,5 8,0 hlučnost db(a) 85 hmotnost celé plošiny kg * = kapacita závisí na mletém materiálu / parametrech síta a motoru 64
66 PRŮMYSLOVÝ KLADÍVKOVÝ ŠROTOVNÍK EU-6000D UNIT Tento typ instalace zajišťuje bezprašný provoz. Kladívkový šrotovník model EU-6000D UNIT se spodním výstupem a vstupem v horní části šrotovací komory je používán v instalaci hubicí s filtrem a ventilátorem (podtlaková instalace). Jednotka je zbudována na plošině s nádobou na odpad. Plošina slouží k obsluze šrotovníku a filtru. Nádoba na odpad je vespod vybavena výkonným výstupním šnekem, přepravujícím melivo do zásobníku určeného pro další přepravu. Kladívkový šrotovník drtí materiál na menší částečky. Přísun materiálu je zajišťován pomocí pásového či šnekového dopravníku nebo jiného podobného zařízení. Rychlost přísunu produktu nastavuje regulátor kmitočtu. Materiál je po dopadu do šrotovací komory drcen rotací kladívek a třením o vnitřní povrch sítového koše. Jemnost meliva je dána rozměry otvorů sítového koše. EURO Kladívkový šrotovník EU-6000D UNIT včetně třídiče a motoru, plošina se schodištěm a zábradlím, nádoba na odpad ve V-tvaru, výstupní šnek Ø200, s přímo spřaženým motorem 1,1 KW, výstupní lis., samočisticí hubice s filtrem FB Ø800 nebo FB Ø1000, ventilátor 5,5 KW nebo 7,5 KW ,00 65
