Vzduchové dveřní clony DOR L.B

Transkript

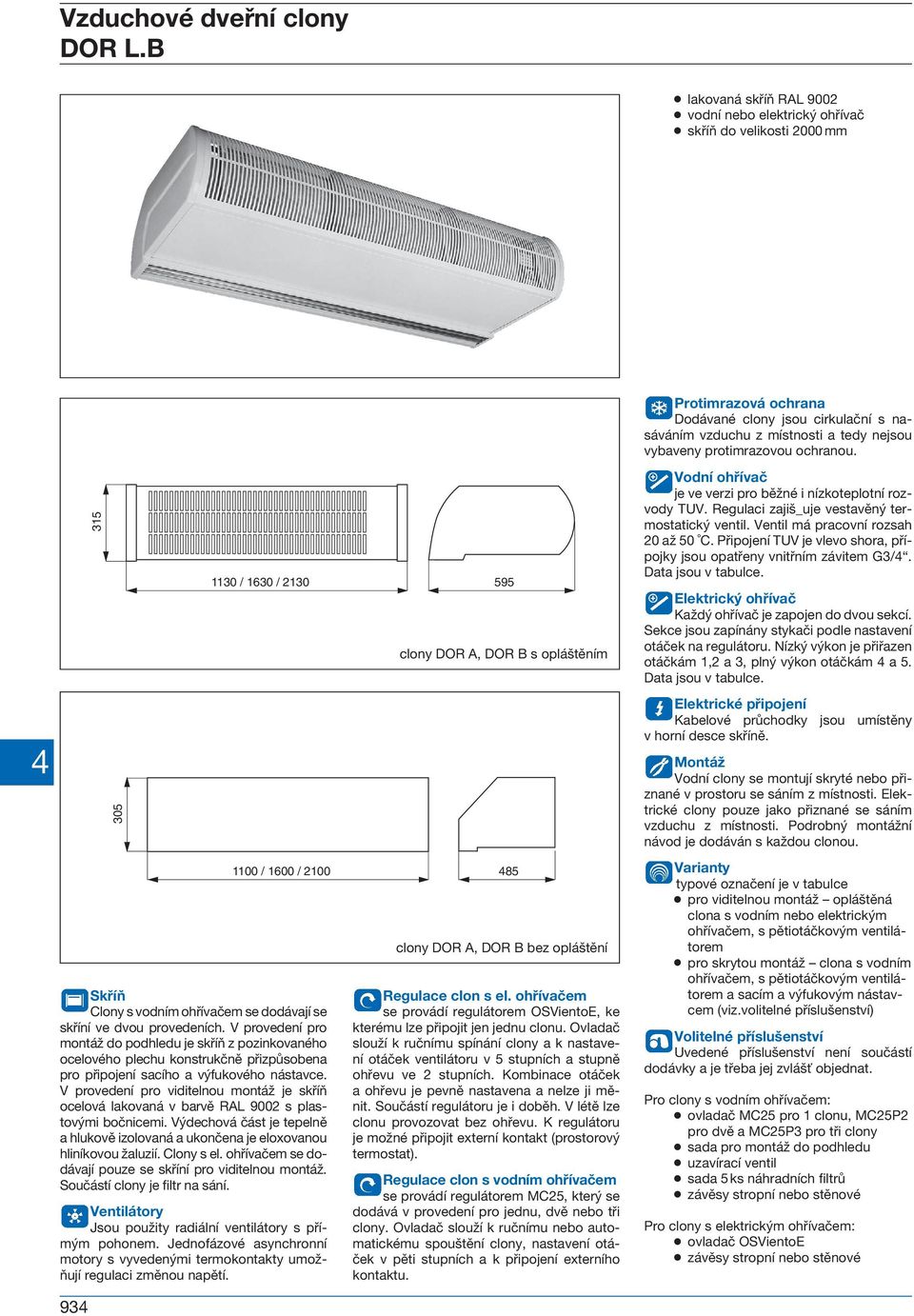

1 DOR L.B lakovaná skříň RAL 9002 vodní nebo elektrický ohřívač skříň do velikosti 2000 mm Skříň Clony s vodním ohřívačem se dodávají se skříní ve dvou provedeních. V provedení pro montáž do podhledu je skříň z pozinkovaného ocelového plechu konstrukčně přizpůsobena pro připojení sacího a výfukového nástavce. V provedení pro viditelnou montáž je skříň ocelová lakovaná v barvě RAL 9002 s plastovými bočnicemi. Výdechová část je tepelně a hlukově izolovaná a ukončena je eloxovanou hliníkovou žaluzií. Clony s el. ohřívačem se dodávají pouze se skříní pro viditelnou montáž. Součástí clony je fi ltr na sání. Ventilátory Jsou použity radiální ventilátory s přímým pohonem. Jednofázové asynchronní motory s vyvedenými termokontakty umožňují regulaci změnou napětí / 1630 / clony DOR A, DOR B s opláštěním 1100 / 1600 / clony DOR A, DOR B bez opláštění Regulace clon s el. ohřívačem se provádí regulátorem OSVientoE, ke kterému lze připojit jen jednu clonu. Ovladač slouží k ručnímu spínání clony a k nastavení otáček ventilátoru v 5 stupních a stupně ohřevu ve 2 stupních. Kombinace otáček a ohřevu je pevně nastavena a nelze ji měnit. Součástí regulátoru je i doběh. V létě lze clonu provozovat bez ohřevu. K regulátoru je možné připojit externí kontakt (prostorový termostat). Regulace clon s vodním ohřívačem se provádí regulátorem MC25, který se dodává v provedení pro jednu, dvě nebo tři clony. Ovladač slouží k ručnímu nebo automatickému spouštění clony, nastavení otáček v pěti stupních a k připojení externího kontaktu. Protimrazová ochrana Dodávané clony jsou cirkulační s nasáváním vzduchu z místnosti a tedy nejsou vybaveny protimrazovou ochranou. Vodní ohřívač je ve verzi pro běžné i nízkoteplotní rozvody TUV. Regulaci zajiš_uje vestavěný termostatický ventil. Ventil má pracovní rozsah 20 až 50 C. Připojení TUV je vlevo shora, přípojky jsou opatřeny vnitřním závitem G3/. Data jsou v tabulce. Elektrický ohřívač Každý ohřívač je zapojen do dvou sekcí. Sekce jsou zapínány stykači podle nastavení otáček na regulátoru. Nízký výkon je přiřazen otáčkám 1,2 a 3, plný výkon otáčkám a 5. Data jsou v tabulce. Elektrické připojení Kabelové průchodky jsou umístěny v horní desce skříně. Montáž Vodní clony se montují skryté nebo přiznané v prostoru se sáním z místnosti. Elektrické clony pouze jako přiznané se sáním vzduchu z místnosti. Podrobný montážní návod je dodáván s každou clonou. Varianty typové označení je v tabulce pro viditelnou montáž opláštěná clona s vodním nebo elektrickým ohřívačem, s pětiotáčkovým ventilátorem pro skrytou montáž clona s vodním ohřívačem, s pětiotáčkovým ventilátorem a sacím a výfukovým nástavcem (viz.volitelné příslušenství) Volitelné příslušenství Uvedené příslušenství není součástí dodávky a je třeba jej zvlášť objednat. Pro clony s vodním ohřívačem: ovladač MC25 pro 1 clonu, MC25P2 pro dvě a MC25P3 pro tři clony sada pro montáž do podhledu uzavírací ventil sada 5 ks náhradních fi ltrů závěsy stropní nebo stěnové Pro clony s elektrickým ohřívačem: ovladač OSVientoE závěsy stropní nebo stěnové

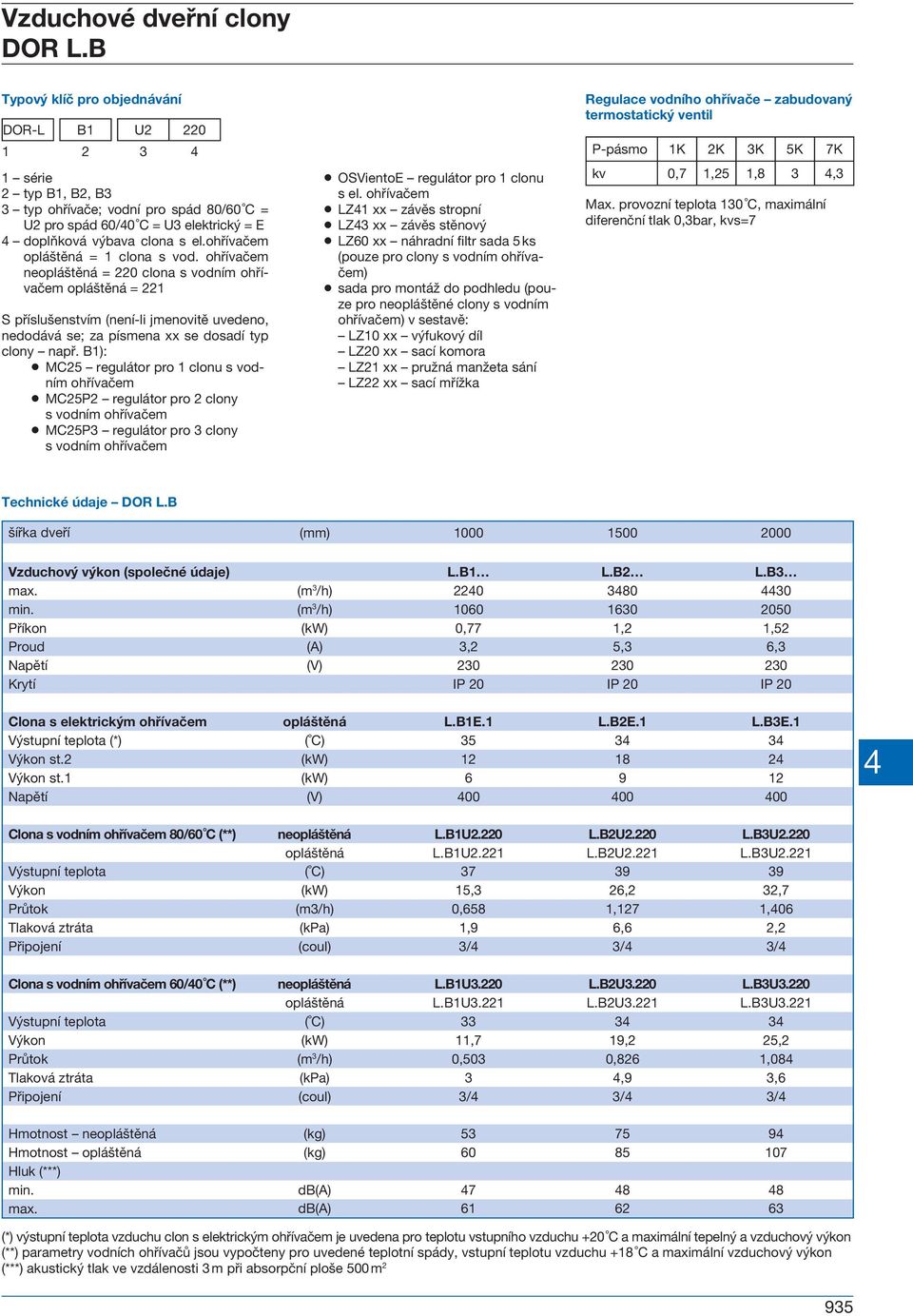

2 DOR L.B Typový klíč pro objednávání DOR-L B1 U série 2 typ B1, B2, B3 3 typ ohřívače; vodní pro spád 80/60 C = U2 pro spád 60/0 C = U3 elektrický = E doplňková výbava clona s el.ohřívačem opláštěná = 1 clona s vod. ohřívačem neopláštěná = 220 clona s vodním ohřívačem opláštěná = 221 S příslušenstvím (není-li jmenovitě uvedeno, nedodává se; za písmena xx se dosadí typ clony např. B1): MC25 regulátor pro 1 clonu s vodním ohřívačem MC25P2 regulátor pro 2 clony s vodním ohřívačem MC25P3 regulátor pro 3 clony s vodním ohřívačem OSVientoE regulátor pro 1 clonu s el. ohřívačem LZ1 xx závěs stropní LZ3 xx závěs stěnový LZ60 xx náhradní fi ltr sada 5 ks (pouze pro clony s vodním ohřívačem) sada pro montáž do podhledu (pouze pro neopláštěné clony s vodním ohřívačem) v sestavě: LZ10 xx výfukový díl LZ20 xx sací komora LZ21 xx pružná manžeta sání LZ22 xx sací mřížka Regulace vodního ohřívače zabudovaný termostatický ventil P-pásmo 1K 2K 3K 5K 7K kv 0,7 1,25 1,8 3,3 Max. provozní teplota 130 C, maximální diferenční tlak 0,3bar, kvs=7 Technické údaje DOR L.B šířka dveří (mm) Vzduchový výkon (společné údaje) L.B1 L.B2 L.B3 max. (m 3 /h) min. (m 3 /h) Příkon (kw) 0,77 1,2 1,52 Proud (A) 3,2 5,3 6,3 Napětí (V) Krytí IP 20 IP 20 IP 20 Clona s elektrickým ohřívačem opláštěná L.B1E.1 L.B2E.1 L.B3E.1 Výstupní teplota (*) ( C) Výkon st.2 (kw) Výkon st.1 (kw) Napětí (V) Clona s vodním ohřívačem 80/60 C (**) neopláštěná L.B1U2.220 L.B2U2.220 L.B3U2.220 opláštěná L.B1U2.221 L.B2U2.221 L.B3U2.221 Výstupní teplota ( C) Výkon (kw) 15,3 26,2 32,7 Průtok (m3/h) 0,658 1,127 1,06 Tlaková ztráta (kpa) 1,9 6,6 2,2 Připojení (coul) 3/ 3/ 3/ Clona s vodním ohřívačem 60/0 C (**) neopláštěná L.B1U3.220 L.B2U3.220 L.B3U3.220 opláštěná L.B1U3.221 L.B2U3.221 L.B3U3.221 Výstupní teplota ( C) Výkon (kw) 11,7 19,2 25,2 Průtok (m 3 /h) 0,503 0,826 1,08 Tlaková ztráta (kpa) 3,9 3,6 Připojení (coul) 3/ 3/ 3/ Hmotnost neopláštěná (kg) Hmotnost opláštěná (kg) Hluk (***) min. db(a) max. db(a) (*) výstupní teplota vzduchu clon s elektrickým ohřívačem je uvedena pro teplotu vstupního vzduchu +20 C a maximální tepelný a vzduchový výkon (**) parametry vodních ohřívačů jsou vypočteny pro uvedené teplotní spády, vstupní teplotu vzduchu +18 C a maximální vzduchový výkon (***) akustický tlak ve vzdálenosti 3 m při absorpční ploše 500 m 2 935

3 DOR způsoby montáže Montáž clony A, B do podhledu sada pro montáž do podhledu (pouze pro neopláštěné clony s vodním ohřívačem) v sestavě: LZ10 xx výfukový díl LZ20 xx sací komora LZ21 xx pružná manžeta sání LZ22 xx sací mřížka LZ20 LZ10 LZ21 LZ22 Montáž clony C do podhledu sada pro montáž do podhledu (pouze pro neopláštěné clony s vodním ohřívačem) v sestavě: LZ10 xx výfukový díl LZ20 xx sací komora LZ21 xx pružná manžeta sání LZ22 xx sací mřížka LZ20 LZ10 LZ21 LZ22 938

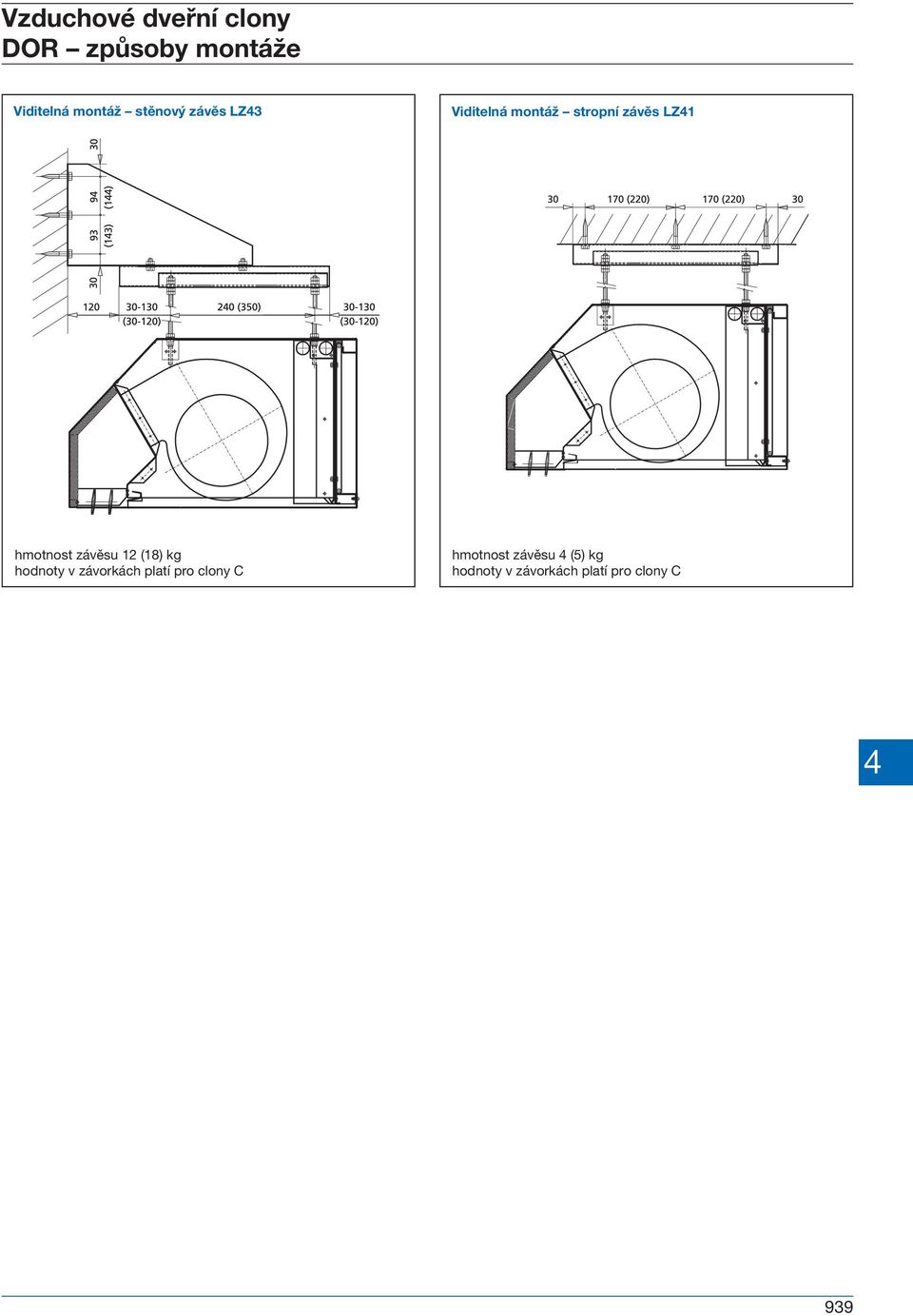

4 DOR způsoby montáže Viditelná montáž stěnový závěs LZ3 Viditelná montáž stropní závěs LZ1 hmotnost závěsu 12 (18) kg hodnoty v závorkách platí pro clony C hmotnost závěsu (5) kg hodnoty v závorkách platí pro clony C 939

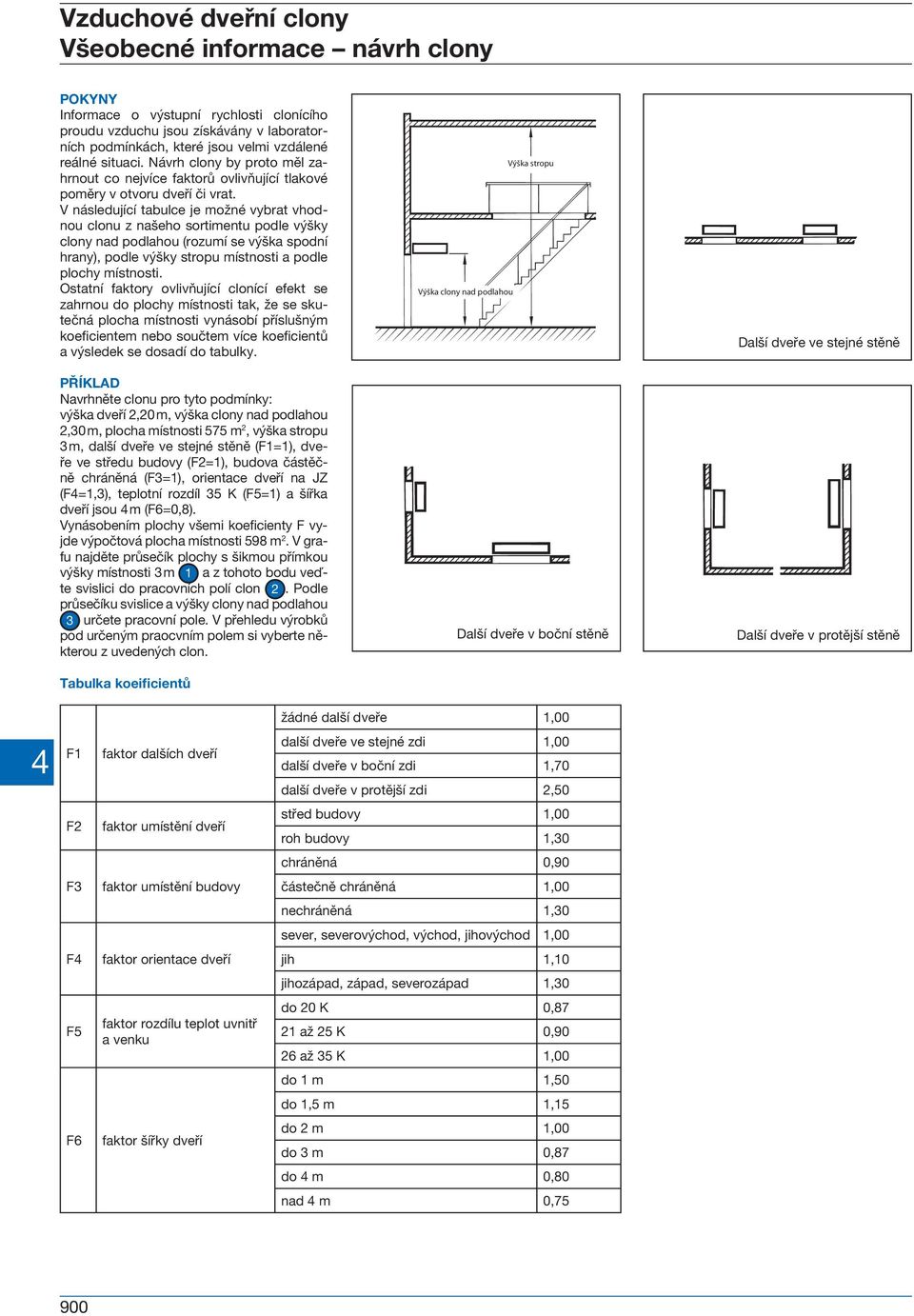

5 Všeobecné informace návrh clony POKYNY Informace o výstupní rychlosti clonícího proudu vzduchu jsou získávány v laboratorních podmínkách, které jsou velmi vzdálené reálné situaci. Návrh clony by proto měl zahrnout co nejvíce faktorů ovlivňující tlakové poměry v otvoru dveří či vrat. V následující tabulce je možné vybrat vhodnou clonu z našeho sortimentu podle výšky clony nad podlahou (rozumí se výška spodní hrany), podle výšky stropu místnosti a podle plochy místnosti. Ostatní faktory ovlivňující clonící efekt se zahrnou do plochy místnosti tak, že se skutečná plocha místnosti vynásobí příslušným koefi cientem nebo součtem více koefi cientů a výsledek se dosadí do tabulky. PŘÍKLAD Navrhněte clonu pro tyto podmínky: výška dveří 2,20 m, výška clony nad podlahou 2,30 m, plocha místnosti 575 m 2, výška stropu 3 m, další dveře ve stejné stěně (F1=1), dveře ve středu budovy (F2=1), budova částěčně chráněná (F3=1), orientace dveří na JZ (F=1,3), teplotní rozdíl 35 K (F5=1) a šířka dveří jsou m (F6=0,8). Vynásobením plochy všemi koefi cienty F vyjde výpočtová plocha místnosti 598 m 2. V grafu najděte průsečík plochy s šikmou přímkou výšky místnosti 3 m 1 a z tohoto bodu veďte svislici do pracovních polí clon 2. Podle průsečíku svislice a výšky clony nad podlahou 3 určete pracovní pole. V přehledu výrobků pod určeným praocvním polem si vyberte některou z uvedených clon. Tabulka koeificientů Výška clony nad podlahou Výška stropu Další dveře v boční stěně Další dveře ve stejné stěně Další dveře v protější stěně žádné další dveře 1,00 F1 faktor dalších dveří další dveře ve stejné zdi 1,00 další dveře v boční zdi 1,70 další dveře v protější zdi 2,50 F2 faktor umístění dveří střed budovy 1,00 roh budovy 1,30 chráněná 0,90 F3 faktor umístění budovy částečně chráněná 1,00 nechráněná 1,30 sever, severovýchod, východ, jihovýchod 1,00 F faktor orientace dveří jih 1,10 jihozápad, západ, severozápad 1,30 F5 faktor rozdílu teplot uvnitř a venku do 20 K 0,87 21 až 25 K 0,90 26 až 35 K 1,00 do 1 m 1,50 do 1,5 m 1,15 F6 faktor šířky dveří do 2 m 1,00 do 3 m 0,87 do m 0,80 nad m 0,75 900

6 Všeobecné informace návrh clony 901

7 Dveřní clony Přehled výrobků Typ COR-S COR-1000 N DOR L.A COR-1500 N Pracovní pole str. 901 Provedení! A B B C pro výdejní okénka dveřní clona pro malé dveřní clona pro malé dveřní clona pro malé El. ohřívač ano ano ano ano Vodní ohřívač ne ano ano ano Bez ohřívače ne ano ne ano Montáž stěna strop nebo stěna strop, stěna strop nebo stěna Max. výška montáže 1,5 m 2,5 m 2,5 m 3 m Základní výbava ovládač nástěnný ovládač regulační ventil vodního ohřívače nástěnný ovládač Příslušenství RSADA pro clonu s vodním ohřívačem nástěnný regulátor, závěsy, sada do podhledu regulační sada pro vodní clonu Typ DOR L.B1 OR-5 STE DOR L.C OR-5 AWE Pracovní pole str. 901 Provedení! C C D D dveřní clona pro střední dveřní clona pro velké El. ohřívač ano ano ne ano Vodní ohřívač ano ano ano ano Bez ohřívače ne ano ne ano Montáž strop, stěna strop, stěna Max. výška montáže 3 m 3 m 3 m 3 m Základní výbava regulační ventil vodního ohřívače regulační ventil vodního ohřívače Příslušenství nástěnný regulátor, závěsy, sada do podhledu nástěnný regulátor, závěsy, sada do podhledu 898

8 Dveřní clony Přehled výrobků Typ OR-10 STE OR-10 AWE OR-15 STE OR-15 AWE Pracovní pole str. 901 Provedení! D E, F E, F G, H El. ohřívač ano ano ano ano Vodní ohřívač ano ano ano ano Bez ohřívače ano ano ano ano Montáž Max. výška montáže 3 m 3 m 3 m 3 m Základní výbava Příslušenství Typ COR-IND-M COR-IND EUI-15 STE EUI-15 AWE Pracovní pole str. 901! N O O P Provedení průmyslová clona průmyslová clona průmyslová clona průmyslová clona El. ohřívač ano ano ano ano Vodní ohřívač ano ano ano ano Bez ohřívače ano ano ano ano Montáž strop nebo stěna strop nebo stěna Max. výška montáže m 5 m 5 m 5 m Základní výbava Příslušenství nástěnný ovládač, regulační sada pro vodní clonu nástěnný ovládač, regulační sada pro vodní clonu 899
