1 Průmyslová zapouzdření Průvodce aplikacemi / ekatalog Rozvodnice izolované Skříně nástěnné, izolované Zapouzdření nástěnná, systémová Skříně nástěnné, oceloplechové Skříně oceloplechové Skříně sloupové.2.8 Topení Ventilace Zapouzdření pro podzemní aplikace.4 hlazení Příslušenství všeobecné Všeobecné charakteristiky / Rejstřík.

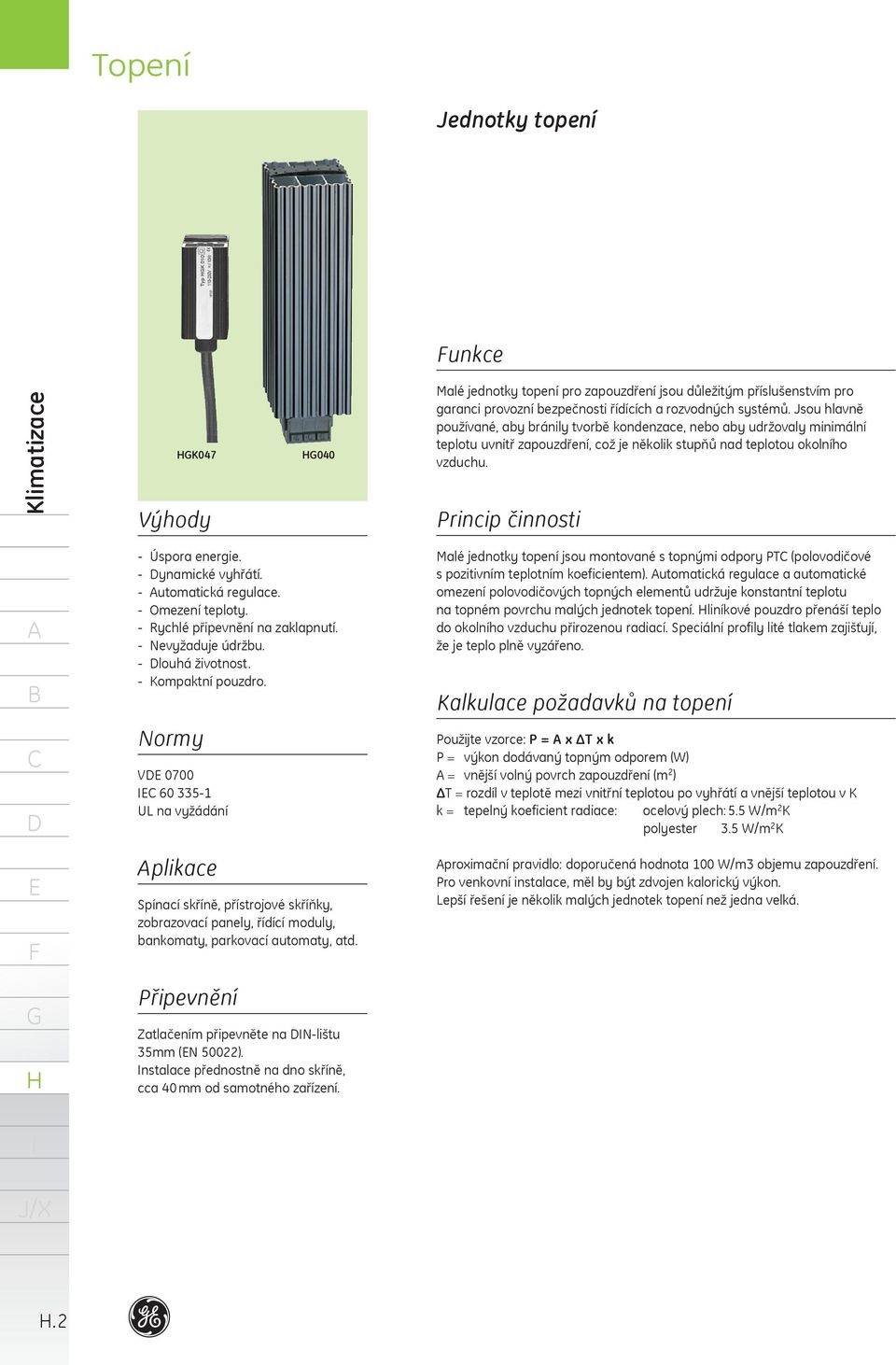

2 Topení Jednotky topení unkce K047 Výhody 040 Malé jednotky topení pro zapouzdření jsou důležitým příslušenstvím pro garanci provozní bezpečnosti řídících a rozvodných systémů. Jsou hlavně používané, aby bránily tvorbě kondenzace, nebo aby udržovaly minimální teplotu uvnitř zapouzdření, což je několik stupňů nad teplotou okolního vzduchu. Princip činnosti Úspora energie. ynamické vyhřátí. utomatická regulace. Omezení teploty. Rychlé připevnění na zaklapnutí. Nevyžaduje údržbu. louhá životnost. Kompaktní pouzdro. Normy V UL na vyžádání plikace Spínací skříně, přístrojové skříňky, zobrazovací panely, řídící moduly, bankomaty, parkovací automaty, atd. Připevnění Zatlačením připevněte na Nlištu 35mm (N 50022). nstalace přednostně na dno skříně, cca 40 mm od samotného zařízení. Malé jednotky topení jsou montované s topnými odpory PT (polovodičové s pozitivním teplotním koeficientem). utomatická regulace a automatické omezení polovodičových topných elementů udržuje konstantní teplotu na topném povrchu malých jednotek topení. liníkové pouzdro přenáší teplo do okolního vzduchu přirozenou radiací. Speciální profily lité tlakem zajišťují, že je teplo plně vyzářeno. Kalkulace požadavků na topení Použijte vzorce: P = x ΔT x k P = výkon dodávaný topným odporem (W) = vnější volný povrch zapouzdření (m 2 ) ΔT = rozdíl v teplotě mezi vnitřní teplotou po vyhřátí a vnější teplotou v K k = tepelný koeficient radiace: ocelový plech: 5.5 W/m 2 K polyester 3.5 W/m 2 K proximační pravidlo: doporučená hodnota 00 W/m3 objemu zapouzdření. Pro venkovní instalace, měl by být zdvojen kalorický výkon. Lepší řešení je několik malých jednotek topení než jedna velká..2

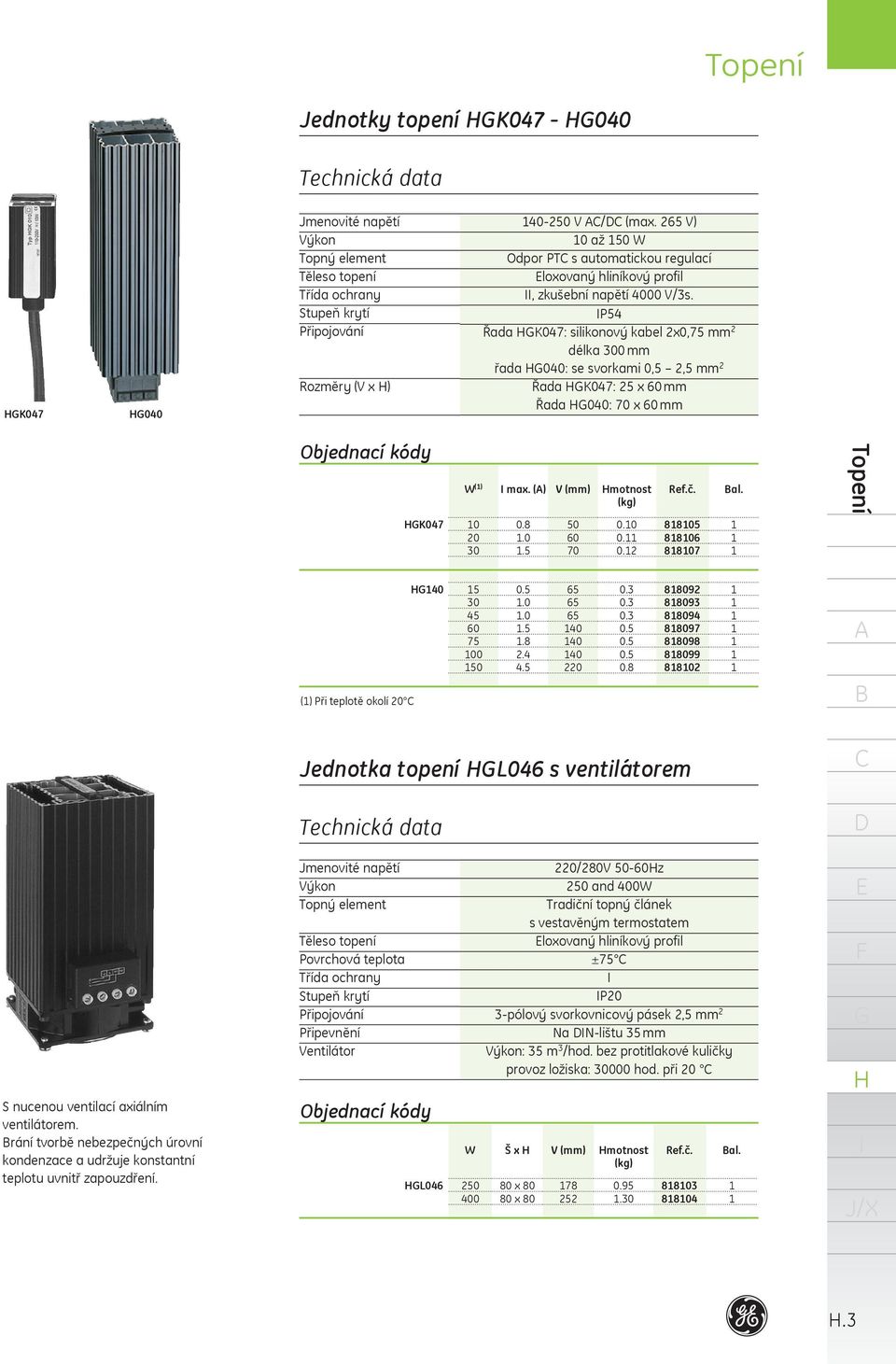

3 Topení Jednotky topení K K Jmenovité napětí Výkon Topný element Těleso topení Třída ochrany Stupeň krytí Připojování Rozměry (V x ) V / (max. 265 V) 0 až 50 W Odpor PT s automatickou regulací loxovaný hliníkový profil, zkušební napětí 4000 V/3s. P54 Řada K047: silikonový kabel 2x0,75 mm 2 délka 300 mm řada 040: se svorkami 0,5 2,5 mm 2 Řada K047: 25 x 60 mm Řada 040: 70 x 60 mm W () max. () V (mm) motnost (kg) al. Topení K () Při teplotě okolí Jednotka topení L046 s ventilátorem S nucenou ventilací axiálním ventilátorem. rání tvorbě nebezpečných úrovní kondenzace a udržuje konstantní teplotu uvnitř zapouzdření. Jmenovité napětí Výkon Topný element Těleso topení Povrchová teplota Třída ochrany Stupeň krytí Připojování Připevnění Ventilátor L046 W /280V 5060z 250 and 400W Tradiční topný článek s vestavěným termostatem loxovaný hliníkový profil ±75 P20 3pólový svorkovnicový pásek 2,5 mm 2 Na Nlištu 35 mm Výkon: 35 m 3 /hod. bez protitlakové kuličky provoz ložiska: hod. při 20 Š x 80 x x 80 V (mm) motnost (kg) al..3

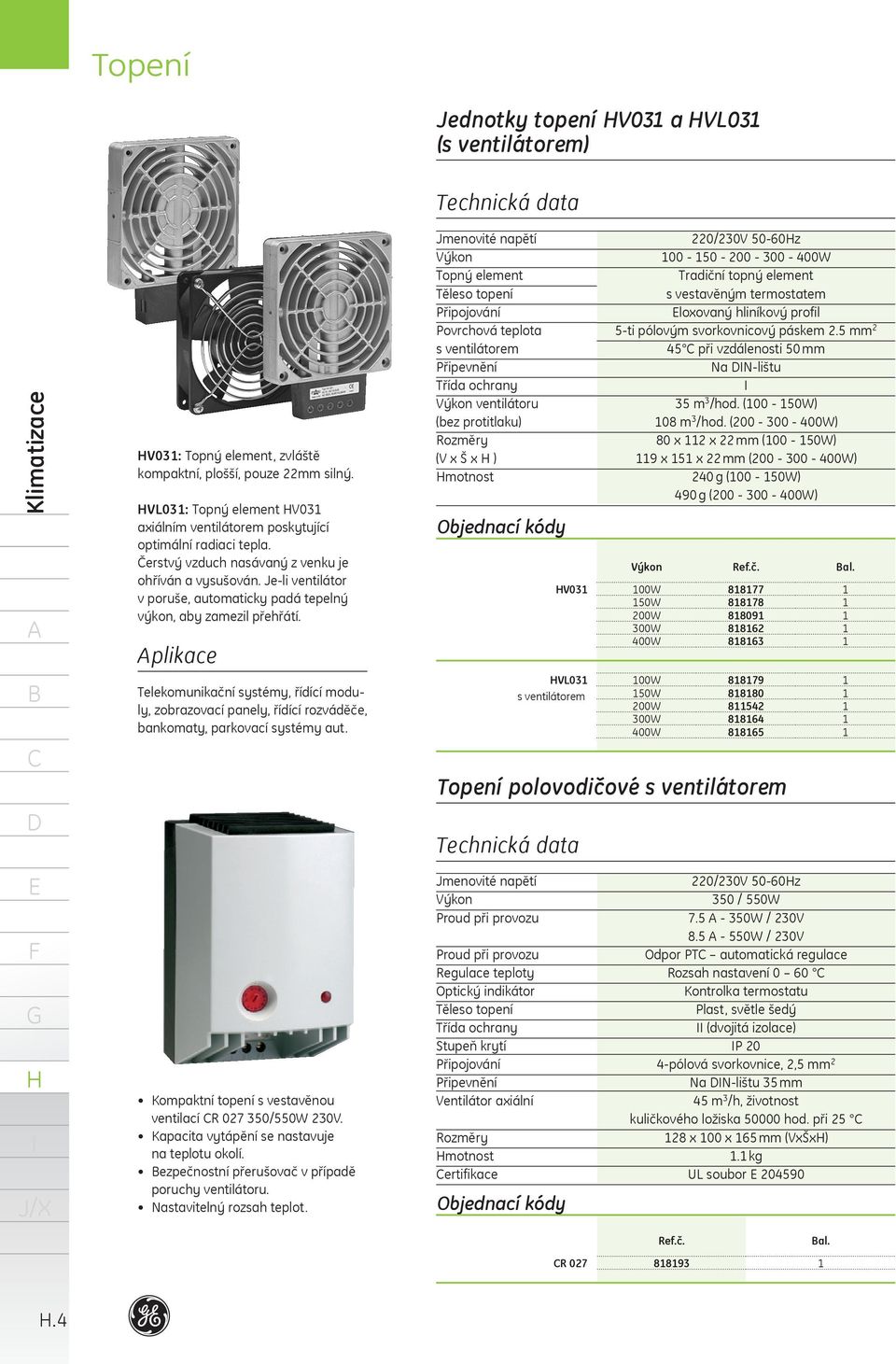

4 Topení Jednotky topení V03 a VL03 (s ventilátorem) V03: Topný element, zvláště kompaktní, plošší, pouze 22mm silný. VL03: Topný element V03 axiálním ventilátorem poskytující optimální radiaci tepla. Čerstvý vzduch nasávaný z venku je ohříván a vysušován. Jeli ventilátor v poruše, automaticky padá tepelný výkon, aby zamezil přehřátí. plikace Telekomunikační systémy, řídící moduly, zobrazovací panely, řídící rozváděče, bankomaty, parkovací systémy aut. Kompaktní topení s vestavěnou ventilací R /550W V. Kapacita vytápění se nastavuje na teplotu okolí. ezpečnostní přerušovač v případě poruchy ventilátoru. Nastavitelný rozsah teplot. Jmenovité napětí Výkon Topný element Těleso topení Připojování Povrchová teplota s ventilátorem Připevnění Třída ochrany Výkon ventilátoru (bez protitlaku) Rozměry (V x Š x ) motnost Jmenovité napětí Výkon Proud při provozu Proud při provozu Regulace teploty Optický indikátor Těleso topení Třída ochrany Stupeň krytí Připojování Připevnění Ventilátor axiální Rozměry motnost ertifikace V03 VL03 s ventilátorem 220/V 5060z W Tradiční topný element s vestavěným termostatem loxovaný hliníkový profil 5ti pólovým svorkovnicový páskem 2.5 mm 2 45 při vzdálenosti 50 mm Na Nlištu 35 m 3 /hod. (00 50W) 08 m 3 /hod. ( W) 80 x 2 x 22 mm (00 50W) 9 x 5 x 22 mm ( W) 240 g (00 50W) 490 g ( W) Výkon 00W 50W 200W 300W 400W 00W 50W 200W 300W 400W Topení polovodičové s ventilátorem al. 220/V 5060z 350 / 550W W / V W / V Odpor PT automatická regulace Rozsah nastavení 0 60 Kontrolka termostatu Plast, světle šedý (dvojitá izolace) P 20 4pólová svorkovnice, 2,5 mm 2 Na Nlištu 35 mm 45 m 3 /h, životnost kuličkového ložiska hod. při x 00 x 65 mm (VxŠx). kg UL soubor R al..4

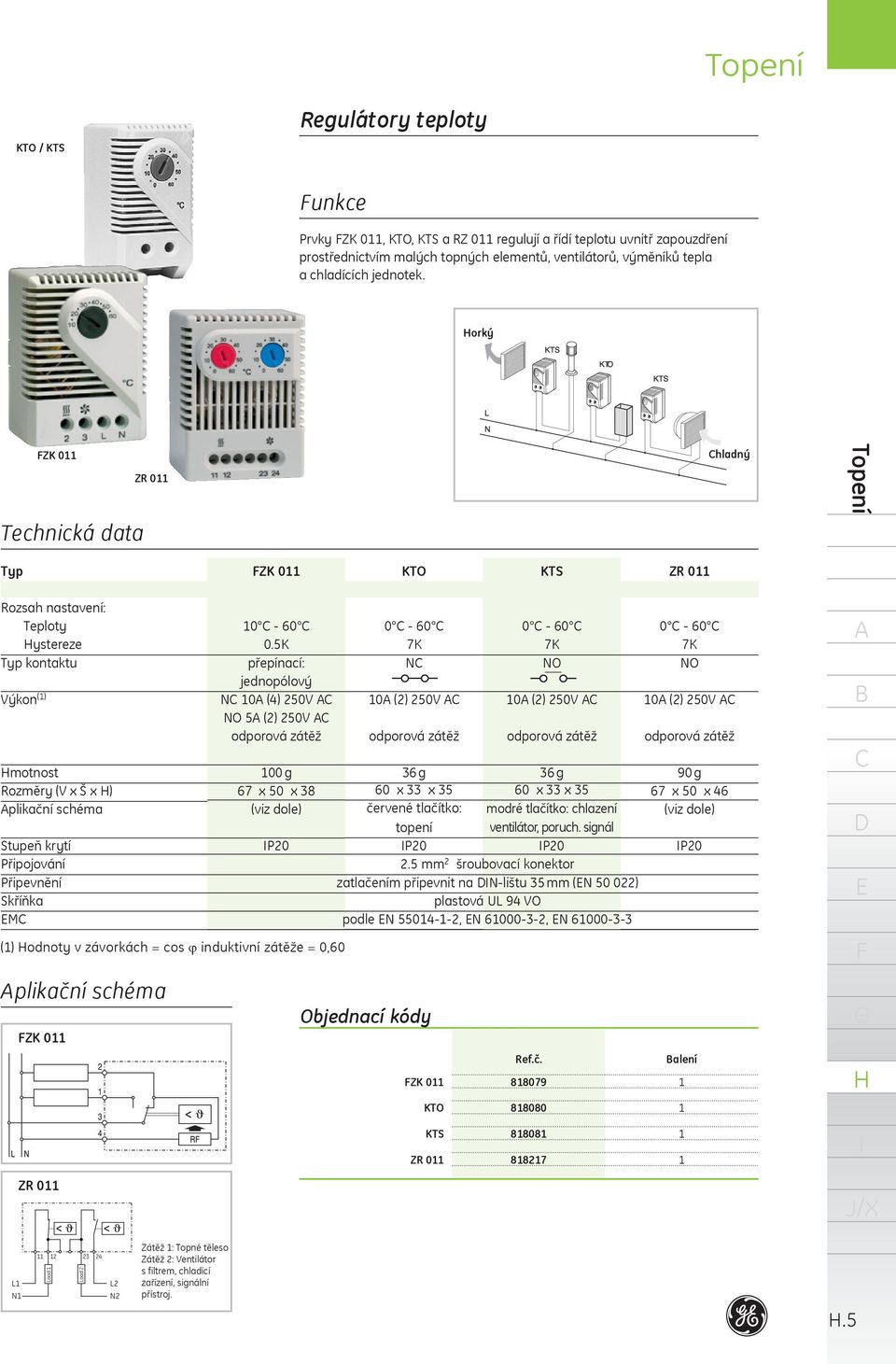

5 Topení KTO / KTS Regulátory teploty unkce Prvky ZK 0, KTO, KTS a RZ 0 regulují a řídí teplotu uvnitř zapouzdření prostřednictvím malých topných elementů, ventilátorů, výměníků tepla a chladících jednotek. orký ZK 0 ZR 0 hladný Topení ZK 0 KTO KTS ZR 0 Rozsah nastavení: Teploty ystereze kontaktu Výkon () motnost Rozměry (V x Š x ) plikační schéma Stupeň krytí Připojování Připevnění Skříňka M K přepínací: jednopólový N 0 (4) 250V NO 5 (2) 250V odporová zátěž 00 g 67 x 50 x 38 (viz dole) P20 () odnoty v závorkách = cos ϕ induktivní zátěže = 0,60 plikační schéma ZK 0 ZR K N 0 (2) 250V odporová zátěž 36 g 60 x 33 x 35 červené tlačítko: topení K NO 0 (2) 250V odporová zátěž 36 g 60 x 33 x 35 modré tlačítko: chlazení ventilátor, poruch. signál P20 P mm 2 šroubovací konektor zatlačením připevnit na Nlištu 35 mm (N ) plastová UL 94 VO podle N 55042, N , N ZK 0 KTO KTS ZR K NO 0 (2) 250V odporová zátěž 90 g 67 x 50 x 46 (viz dole) P20 alení L N Load Load 2 L2 N2 Zátěž : Topné těleso Zátěž 2: Ventilátor s filtrem, chladící zařízení, signální přístroj..5

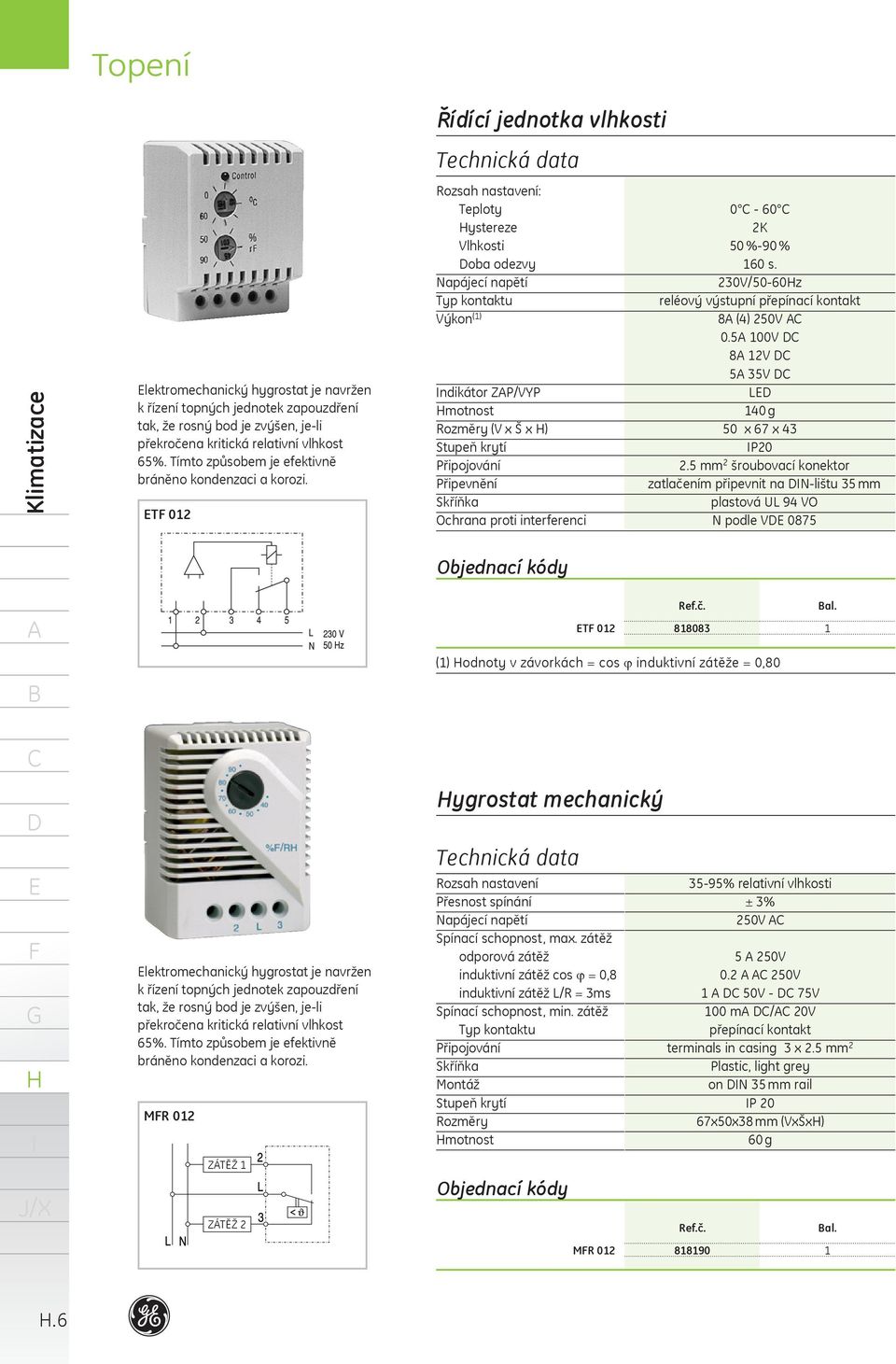

6 Topení Řídící jednotka vlhkosti lektromechanický hygrostat je navržen k řízení topných jednotek zapouzdření tak, že rosný bod je zvýšen, jeli překročena kritická relativní vlhkost 65%. Tímto způsobem je efektivně bráněno kondenzaci a korozi. T 02 Rozsah nastavení: Teploty ystereze Vlhkosti oba odezvy Napájecí napětí kontaktu Výkon () ndikátor ZP/VYP motnost Rozměry (V x Š x ) Stupeň krytí Připojování Připevnění Skříňka Ochrana proti interferenci K 50 %90 % 60 s. V/5060z reléový výstupní přepínací kontakt 8 (4) 250V V 8 2V 5 35V L 40 g 50 x 67 x 43 P mm 2 šroubovací konektor zatlačením připevnit na Nlištu 35 mm plastová UL 94 VO N podle V 0875 T al. () odnoty v závorkách = cos ϕ induktivní zátěže = 0,80 lektromechanický hygrostat je navržen k řízení topných jednotek zapouzdření tak, že rosný bod je zvýšen, jeli překročena kritická relativní vlhkost 65%. Tímto způsobem je efektivně bráněno kondenzaci a korozi. MR 02 ZÁTĚŽ ZÁTĚŽ 2 ygrostat mechanický Rozsah nastavení Přesnost spínání Napájecí napětí Spínací schopnost, max. zátěž odporová zátěž induktivní zátěž cos ϕ = 0,8 induktivní zátěž L/R = 3ms Spínací schopnost, min. zátěž kontaktu Připojování Skříňka Montáž Stupeň krytí Rozměry motnost 3595% relativní vlhkosti ± 3% 250V 5 250V V 50V 75V 00 m / 20V přepínací kontakt terminals in casing 3 x 2.5 mm 2 Plastic, light grey on N 35 mm rail P 20 67x50x38 mm (VxŠx) 60 g al. MR

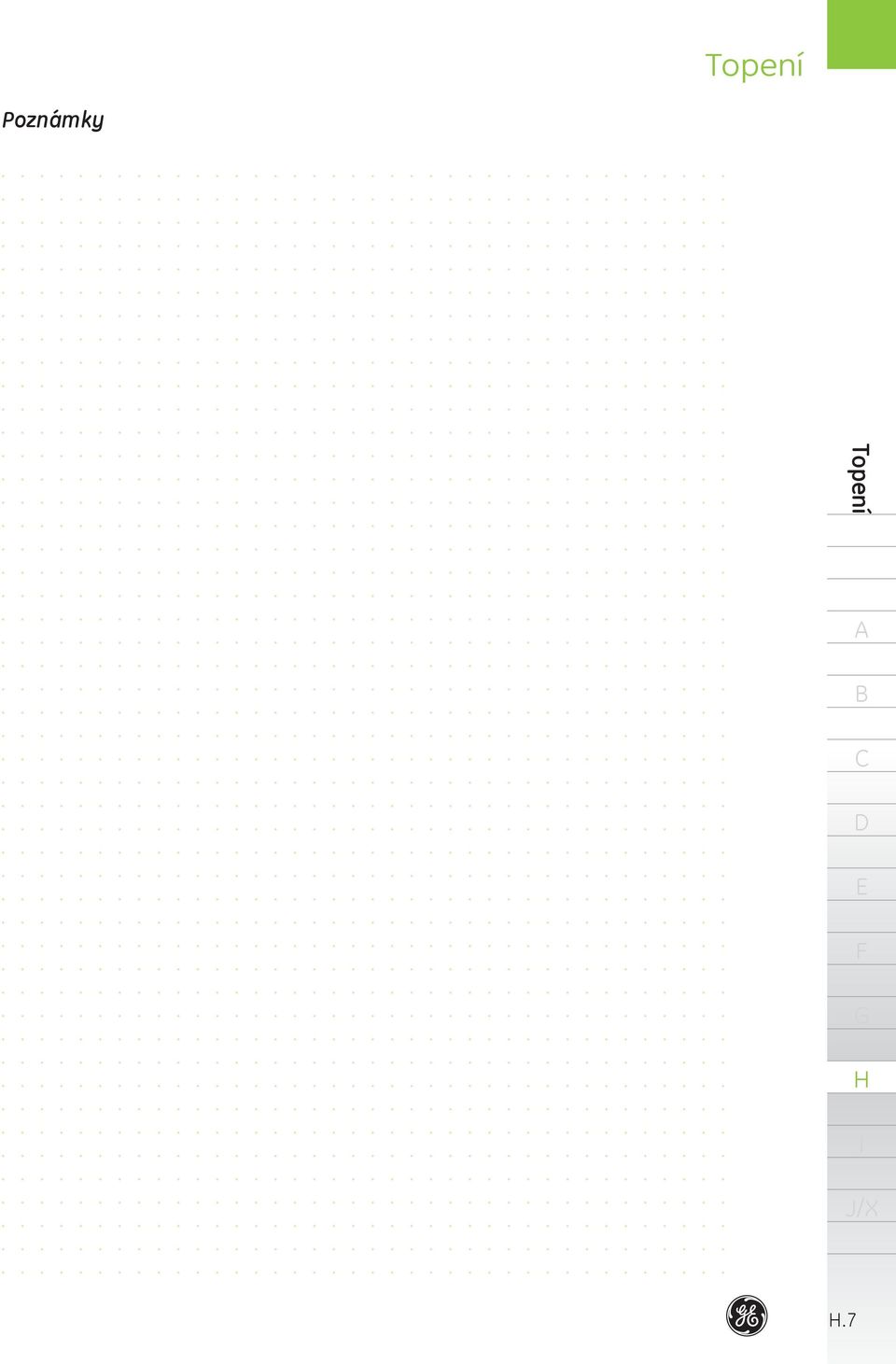

7 Topení Poznámky Topení.7

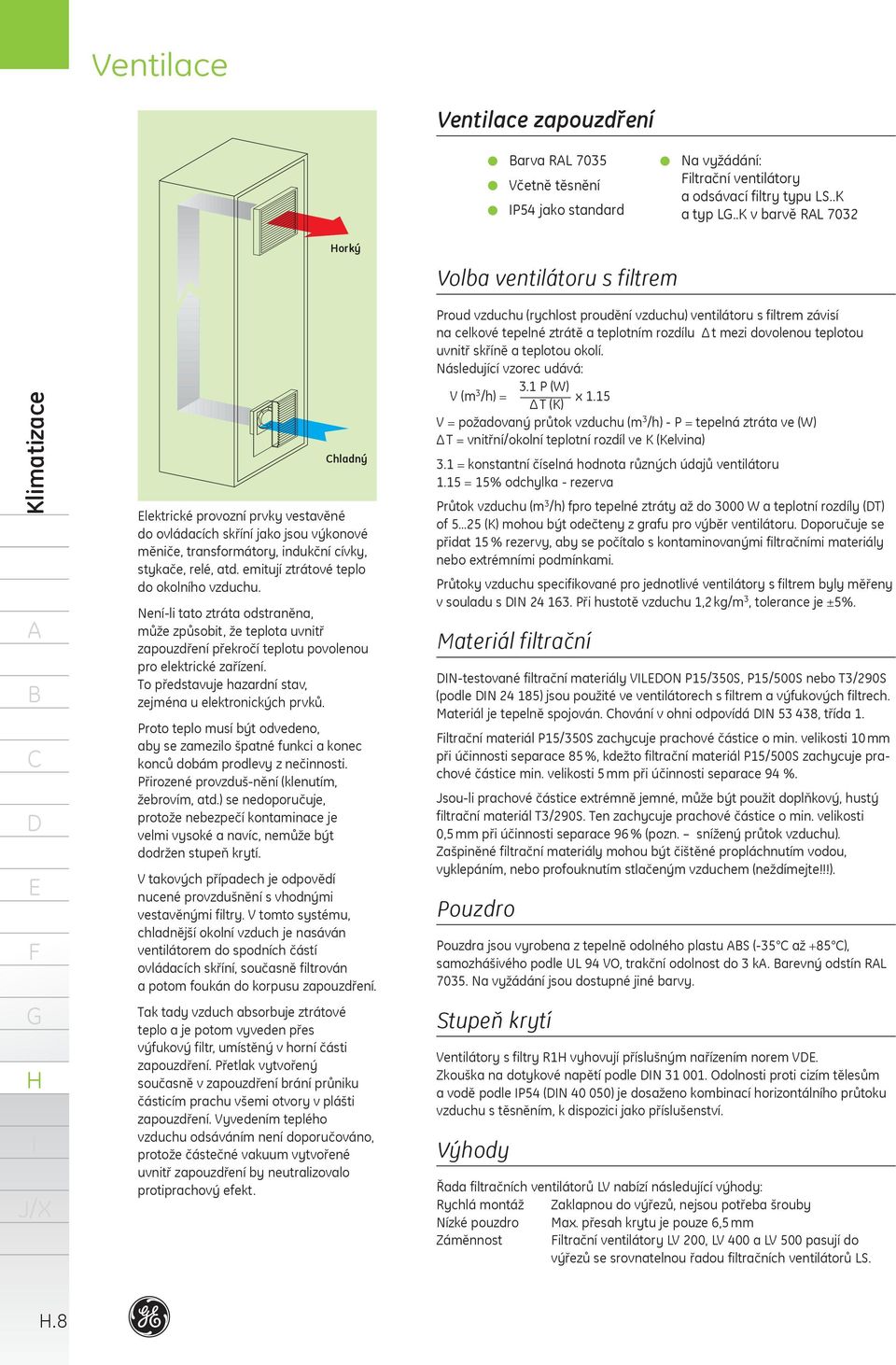

8 Ventilace Ventilace zapouzdření arva RL 7035 Včetně těsnění P54 jako standard Na vyžádání: iltrační ventilátory a odsávací filtry typu LS..K a typ L..K v barvě RL 7032 orký Volba ventilátoru s filtrem Proud vzduchu (rychlost proudění vzduchu) ventilátoru s filtrem závisí na celkové tepelné ztrátě a teplotním rozdílu Δ t mezi dovolenou teplotou uvnitř skříně a teplotou okolí. Následující vzorec udává: hladný lektrické provozní prvky vestavěné do ovládacích skříní jako jsou výkonové měniče, transformátory, indukční cívky, stykače, relé, atd. emitují ztrátové teplo do okolního vzduchu. Neníli tato ztráta odstraněna, může způsobit, že teplota uvnitř zapouzdření překročí teplotu povolenou pro elektrické zařízení. To představuje hazardní stav, zejména u elektronických prvků. Proto teplo musí být odvedeno, aby se zamezilo špatné funkci a konec konců dobám prodlevy z nečinnosti. Přirozené provzdušnění (klenutím, žebrovím, atd.) se nedoporučuje, protože nebezpečí kontaminace je velmi vysoké a navíc, nemůže být dodržen stupeň krytí. V takových případech je odpovědí nucené provzdušnění s vhodnými vestavěnými filtry. V tomto systému, chladnější okolní vzduch je nasáván ventilátorem do spodních částí ovládacích skříní, současně filtrován a potom foukán do korpusu zapouzdření. Tak tady vzduch absorbuje ztrátové teplo a je potom vyveden přes výfukový filtr, umístěný v horní části zapouzdření. Přetlak vytvořený současně v zapouzdření brání průniku částicím prachu všemi otvory v plášti zapouzdření. Vyvedením teplého vzduchu odsáváním není doporučováno, protože částečné vakuum vytvořené uvnitř zapouzdření by neutralizovalo protiprachový efekt. 3. P (W) V (m 3 /h) = x.5 Δ T (K) V = požadovaný průtok vzduchu (m 3 /h) P = tepelná ztráta ve (W) Δ T = vnitřní/okolní teplotní rozdíl ve K (Kelvina) 3. = konstantní číselná hodnota různých údajů ventilátoru.5 = 5% odchylka rezerva Průtok vzduchu (m 3 /h) fpro tepelné ztráty až do 3000 W a teplotní rozdíly (T) of (K) mohou být odečteny z grafu pro výběr ventilátoru. oporučuje se přidat 5 % rezervy, aby se počítalo s kontaminovanými filtračními materiály nebo extrémními podmínkami. Průtoky vzduchu specifikované pro jednotlivé ventilátory s filtrem byly měřeny v souladu s N Při hustotě vzduchu,2 kg/m 3, tolerance je ±5%. Materiál filtrační Ntestované filtrační materiály VLON P5/350S, P5/500S nebo T3/290S (podle N 24 85) jsou použité ve ventilátorech s filtrem a výfukových filtrech. Materiál je tepelně spojován. hování v ohni odpovídá N , třída. iltrační materiál P5/350S zachycuje prachové částice o min. velikosti 0 mm při účinnosti separace 85 %, kdežto filtrační materiál P5/500S zachycuje prachové částice min. velikosti 5 mm při účinnosti separace 94 %. Jsouli prachové částice extrémně jemné, může být použit doplňkový, hustý filtrační materiál T3/290S. Ten zachycuje prachové částice o min. velikosti 0,5 mm při účinnosti separace 96 % (pozn. snížený průtok vzduchu). Zašpiněné filtrační materiály mohou být čištěné propláchnutím vodou, vyklepáním, nebo profouknutím stlačeným vzduchem (neždímejte!!!). Pouzdro Pouzdra jsou vyrobena z tepelně odolného plastu S (35 až +85 ), samozhášivého podle UL 94 VO, trakční odolnost do 3 k. arevný odstín RL Na vyžádání jsou dostupné jiné barvy. Stupeň krytí Ventilátory s filtry R vyhovují příslušným nařízením norem V. Zkouška na dotykové napětí podle N Odolnosti proti cizím tělesům a vodě podle P54 (N ) je dosaženo kombinací horizontálního průtoku vzduchu s těsněním, k dispozici jako příslušenství. Výhody Řada filtračních ventilátorů LV nabízí následující výhody: Rychlá montáž Zaklapnou do výřezů, nejsou potřeba šrouby Nízké pouzdro Max. přesah krytu je pouze 6,5 mm Záměnnost iltrační ventilátory LV 200, LV 400 a LV 500 pasují do výřezů se srovnatelnou řadou filtračních ventilátorů LS..8

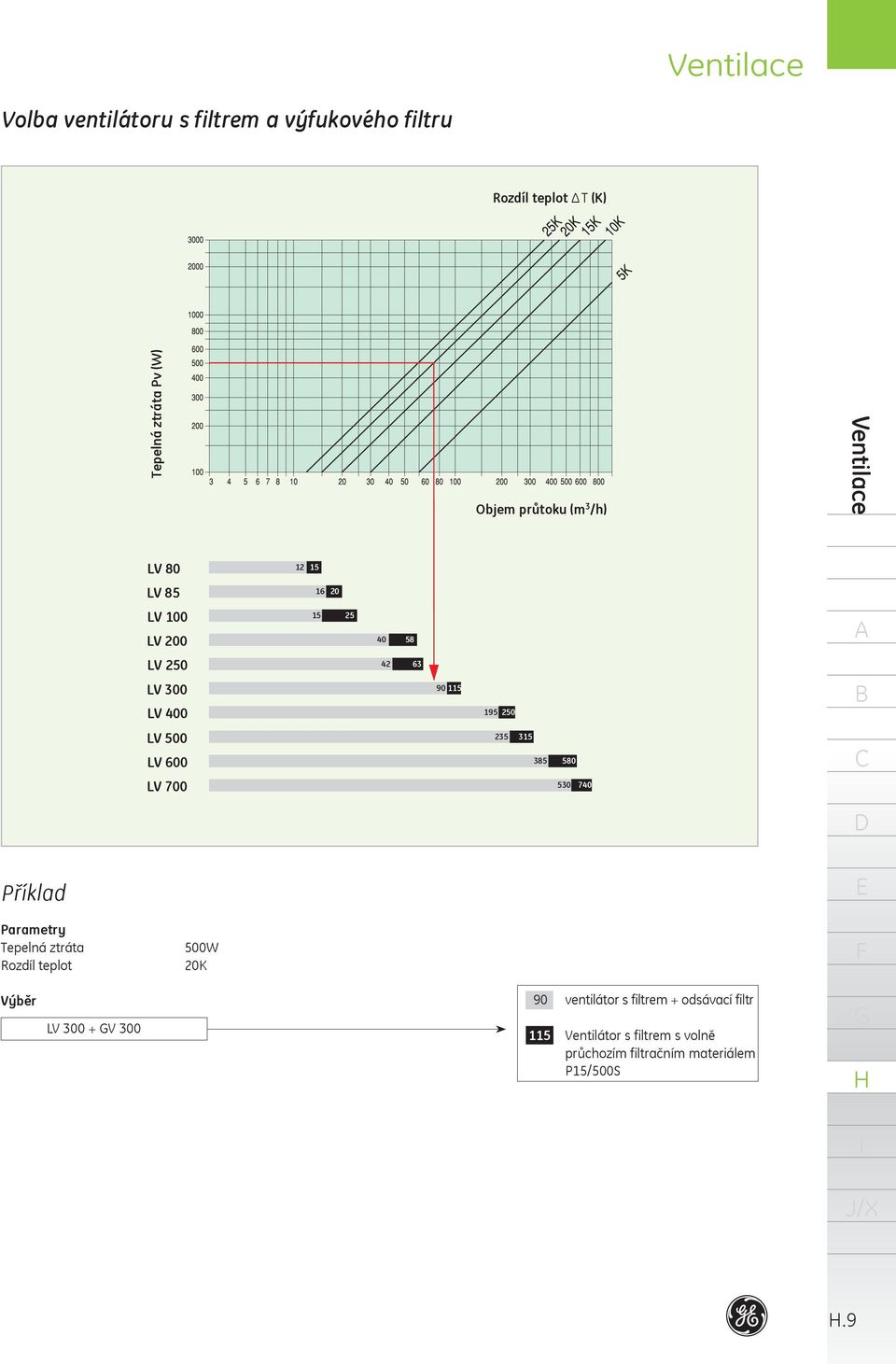

9 Ventilace Volba ventilátoru s filtrem a výfukového filtru Rozdíl teplot Δ T (K) Tepelná ztráta Pv (W) Objem průtoku (m 3 /h) Ventilace LV LV LV 00 LV LV 250 LV 300 LV LV 500 LV 600 LV Příklad Parametry Tepelná ztráta Rozdíl teplot 500W 20K Výběr LV V ventilátor s filtrem + odsávací filtr 5 Ventilátor s filtrem s volně průchozím filtračním materiálem P5/500S.9

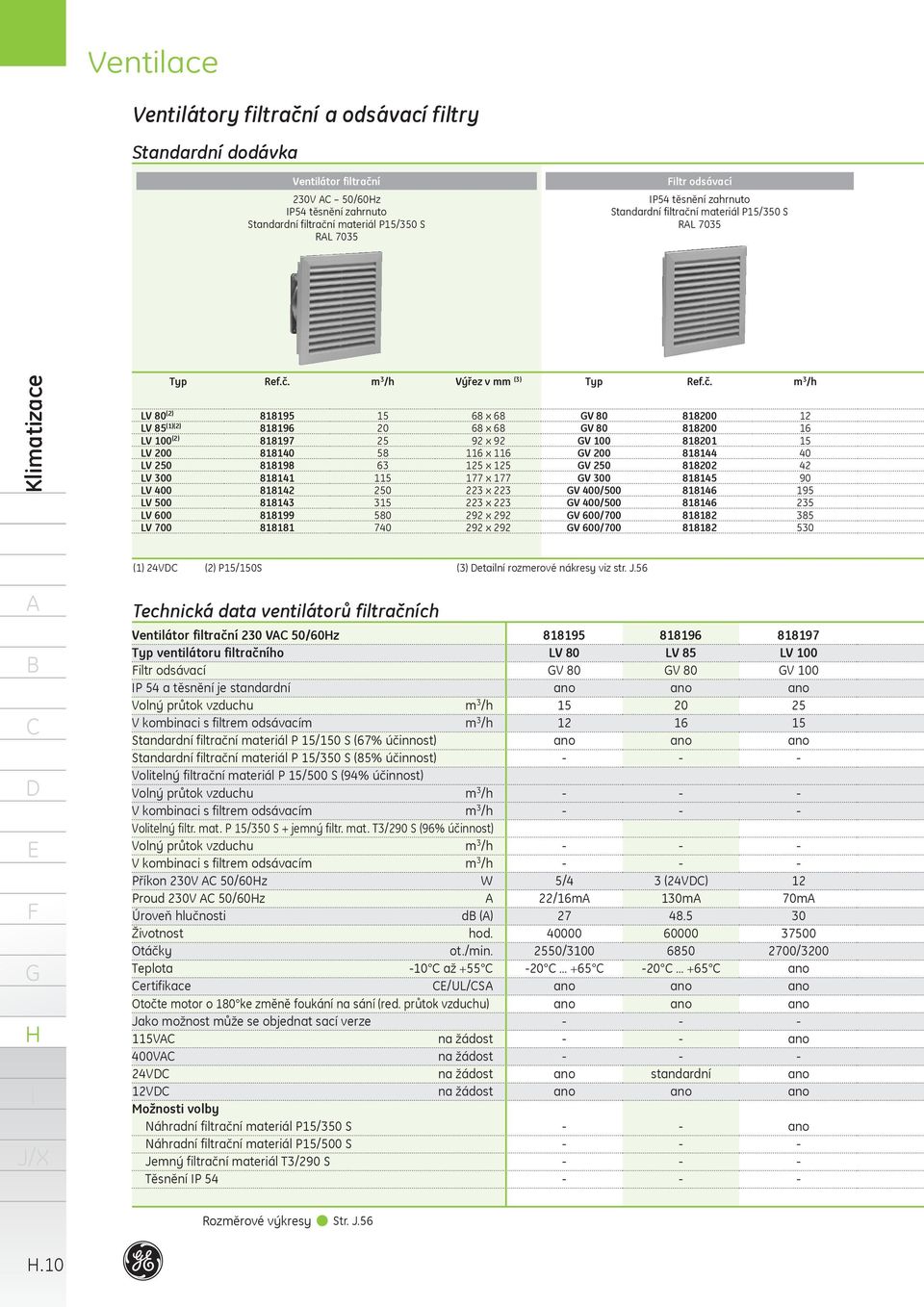

10 Ventilace Ventilátory filtrační a odsávací filtry Standardní dodávka Ventilátor filtrační V 50/60z P54 těsnění zahrnuto Standardní filtrační materiál P5/350 S RL 7035 iltr odsávací P54 těsnění zahrnuto Standardní filtrační materiál P5/350 S RL 7035 LV 80 (2) LV 85 ()(2) LV 00 (2) LV 200 LV 250 LV 300 LV 400 LV 500 LV 600 LV m 3 /h Výřez v mm (3) 68 x x x 92 6 x 6 25 x x x x x x 292 V 80 V 80 V 00 V 200 V 250 V 300 V 400/500 V 400/500 V 600/700 V 600/ m 3 /h () 24V (2) P5/50S (3) etailní rozmerové nákresy viz str. J.56 ventilátorů filtračních Ventilátor filtrační V 50/60z ventilátoru filtračního iltr odsávací P 54 a těsnění je standardní Volný průtok vzduchu m 3 /h V kombinaci s filtrem odsávacím m 3 /h Standardní filtrační materiál P 5/50 S (67% účinnost) Standardní filtrační materiál P 5/350 S (85% účinnost) Volitelný filtrační materiál P 5/500 S (94% účinnost) Volný průtok vzduchu m 3 /h V kombinaci s filtrem odsávacím m 3 /h Volitelný filtr. mat. P 5/350 S + jemný filtr. mat. T3/290 S (96% účinnost) Volný průtok vzduchu m 3 /h V kombinaci s filtrem odsávacím m 3 /h Příkon V 50/60z W Proud V 50/60z Úroveň hlučnosti d () Životnost hod. Otáčky ot./min. Teplota 0 až +55 ertifikace /UL/S Otočte motor o 80 ke změně foukání na sání (red. průtok vzduchu) Jako možnost může se objednat sací verze 5V na žádost 400V na žádost 24V na žádost 2V na žádost Možnosti volby Náhradní filtrační materiál P5/350 S Náhradní filtrační materiál P5/500 S Jemný filtrační materiál T3/290 S Těsnění P LV 80 V /4 22/6m / LV 85 V (24V) 30m standardní 8897 LV 00 V m /3200 Rozměrové výkresy Str. J.56.0

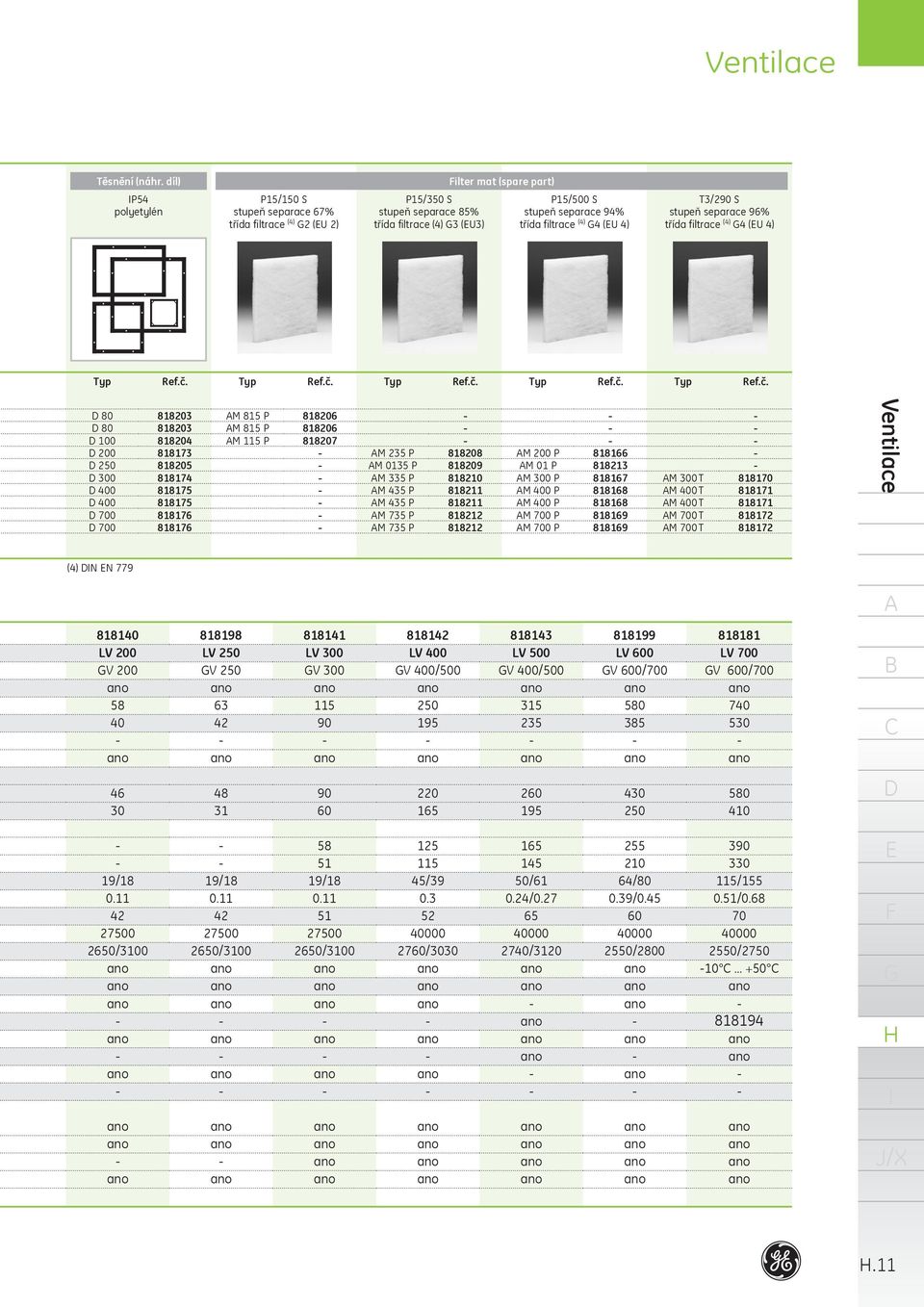

11 Ventilace Těsnění (náhr. díl) P54 polyetylén P5/50 S stupeň separace 67% třída filtrace (4) 2 (U 2) P5/350 S stupeň separace 85% třída filtrace (4) 3 (U3) ilter mat (spare part) P5/500 S stupeň separace 94% třída filtrace (4) 4 (U 4) T3/290 S stupeň separace 96% třída filtrace (4) 4 (U 4) M 85 P M 85 P M 5 P M 235 P M 035 P M 335 P M 435 P M 435 P M 735 P M 735 P M 200 P M 0 P M 300 P M 400 P M 400 P M 700 P M 700 P M 300 T M 400 T M 400 T M 700 T M 700 T Ventilace (4) N N LV 200 V LV 250 V LV 300 V LV 400 V 400/ LV 500 V 400/ LV 600 V 600/ LV 700 V 600/ / /300 9/ / / / / / /6 0.24/ / / / / /55 0.5/ /

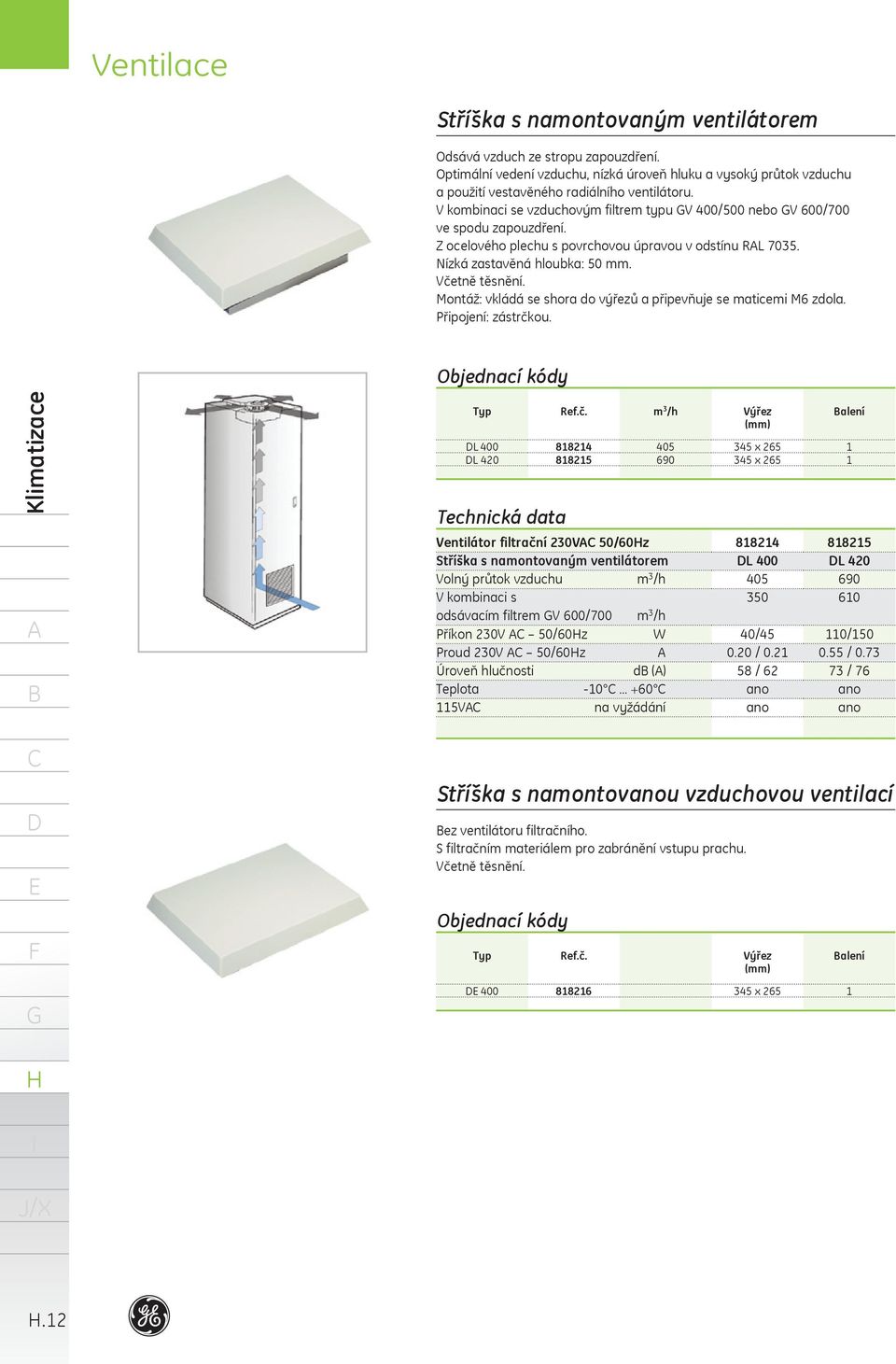

12 Ventilace Stříška s namontovaným ventilátorem Odsává vzduch ze stropu zapouzdření. Optimální vedení vzduchu, nízká úroveň hluku a vysoký průtok vzduchu a použití vestavěného radiálního ventilátoru. V kombinaci se vzduchovým filtrem typu V 400/500 nebo V 600/700 ve spodu zapouzdření. Z ocelového plechu s povrchovou úpravou v odstínu RL Nízká zastavěná hloubka: 50 mm. Včetně těsnění. Montáž: vkládá se shora do výřezů a připevňuje se maticemi M6 zdola. Připojení: zástrčkou. L 400 L m 3 /h Ventilátor filtrační V 50/60z Stříška s namontovaným ventilátorem Volný průtok vzduchu m 3 /h V kombinaci s odsávacím filtrem V 600/700 m 3 /h Příkon V 50/60z W Proud V 50/60z Úroveň hlučnosti d () Teplota V na vyžádání Výřez (mm) 345 x x L / / / 62 alení 8825 L / / / 76 Stříška s namontovu vzduchovou ventilací ez ventilátoru filtračního. S filtračním materiálem pro zabránění vstupu prachu. Včetně těsnění Výřez (mm) 345 x 265 alení.2

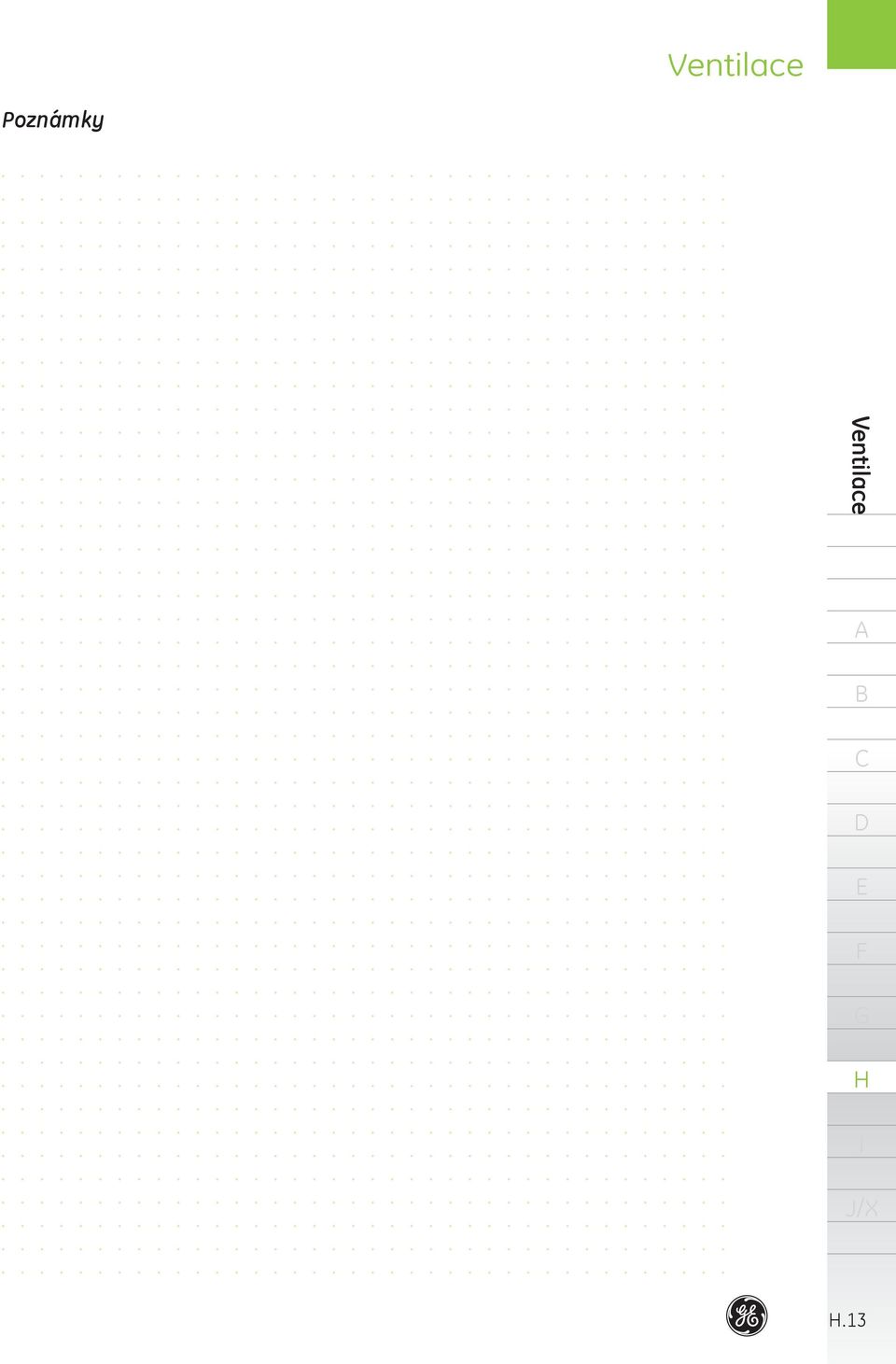

13 Ventilace Poznámky Ventilace.3

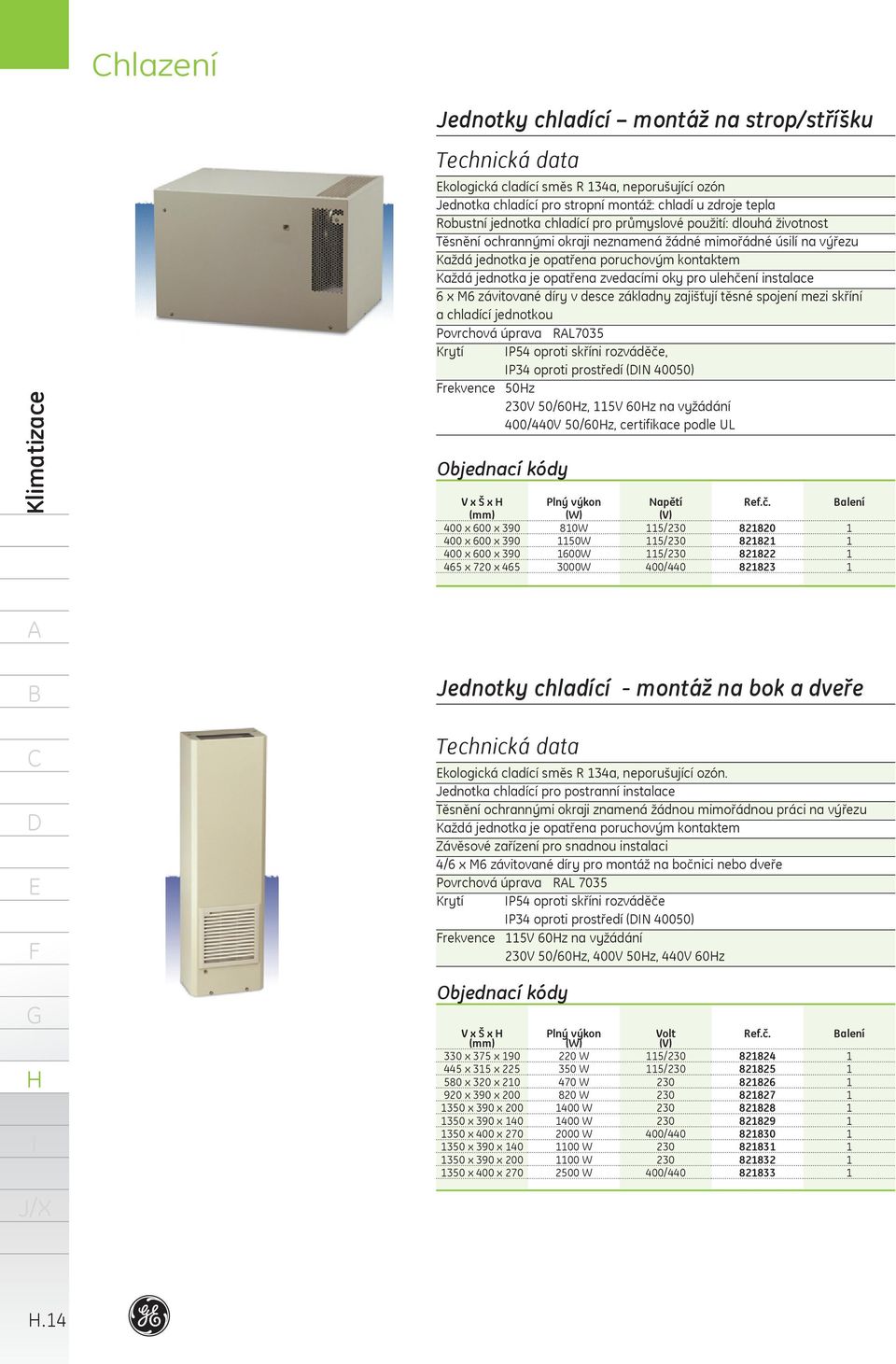

14 hlazení Jednotky chladící montáž na strop/stříšku kologická cladící směs R 34a, neporušující ozón Jednotka chladící pro stropní montáž: chladí u zdroje tepla Robustní jednotka chladící pro průmyslové použití: dlouhá životnost Těsnění ochrannými okraji neznamená žádné mimořádné úsilí na výřezu Každá jednotka je opatřena poruchovým kontaktem Každá jednotka je opatřena zvedacími oky pro ulehčení instalace 6 x M6 závitované díry v desce základny zajišťují těsné spojení mezi skříní a chladící jednotkou Povrchová úprava RL7035 Krytí P54 oproti skříni rozváděče, P34 oproti prostředí (N 40050) rekvence 50z V 50/60z, 5V 60z na vyžádání 400/440V 50/60z, certifikace podle UL V x Š x (mm) 400 x 600 x x 600 x x 600 x x 720 x 465 Plný výkon (W) 80W 50W 600W 3000W Napětí (V) 5/ 5/ 5/ 400/ alení Jednotky chladící montáž na bok a dveře kologická cladící směs R 34a, neporušující ozón. Jednotka chladící pro postranní instalace Těsnění ochrannými okraji znamená žádnou mimořádnou práci na výřezu Každá jednotka je opatřena poruchovým kontaktem Závěsové zařízení pro snadnou instalaci 4/6 x M6 závitované díry pro montáž na bočnici nebo dveře Povrchová úprava RL 7035 Krytí P54 oproti skříni rozváděče P34 oproti prostředí (N 40050) rekvence 5V 60z na vyžádání V 50/60z, 400V 50z, 440V 60z V x Š x (mm) 330 x 375 x x 35 x x 320 x x 390 x x 390 x x 390 x x 400 x x 390 x x 390 x x 400 x 270 Plný výkon (W) 220 W 350 W 470 W 820 W 400 W 400 W 2000 W 00 W 00 W 2500 W Volt (V) 5/ 5/ 400/ / alení.4

15 hlazení Jednotka chladící vzduch/voda Pro vertikální instalaci Těsněno ochrannými okraji. Není nezbytné žádné mimořádné úsilí na instalačních výřezech. Obvod vody je testován na tlak 30 bar. Teplota je regulovaná vestavěným termostatem. Provozní tlak je 0 bar. rekvence: 50/60z Povrchová úprava: RL 7035 V x Š x (mm) Ocelový plech 500 x 200 x x 200 x x 390 x x 390 x x 560 x 37 Nerezový plech* 350 x 390 x 40 Plný výkon (W) 650W 000W 2400W 3200W 3550W 3200W * jiné verze k dispozici na vyžádání Napětí (V) alení hlazení Jednotky chladící montáž do dveří / na bok hladící směs R 34a se chová přátelsky k ozonu. Snadno se instaluje na zaklapnutí. Konstrukce lehké hmotnosti. Povrchová úprava RL 7035 rekvence 50/60z certifikace UL. Krytí P54 oproti skříni rozváděče P34 P34 oproti prostředí (N 40050) V x Š x (mm) 543 x 485 x x 485 x x 485 x x 485 x 240 Plný výkon (W) 000W 500W 2000W 2500W Napětí (V) V V 400V 400V alení Výměník tepla vzduch / voda Pro horizontální instalaci Obvod vody je testován na tlak 30 bar. Těsněno ochrannými okraji. Není nezbytné žádné mimořádné úsilí na instalačních výřezech. Teplota je regulovaná vestavěným termostatem. Provozní tlak je max. 0 bar. Trubky a výměníky tepla jsou k dispozici v nerez provedení (.457). rekvence: 50/60z Povrchová úprava: RL 7035 V x Š x (mm) 40 x 600 x x 720 x 465 Plný výkon (W) W W max alení.5

16 Průmyslová zapouzdření Poznámky.6
