Ponorné čidlo teploty

Transkript

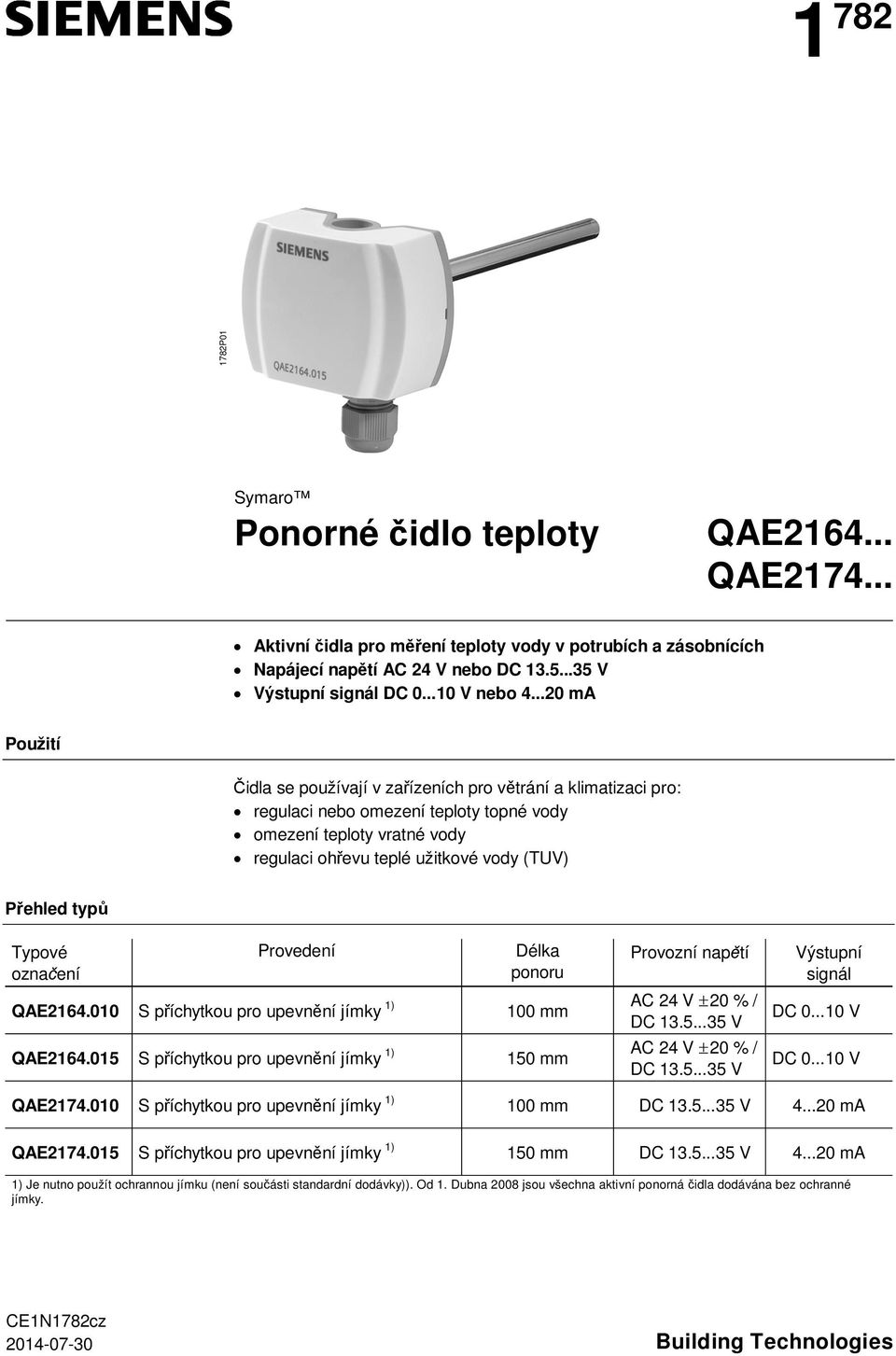

1 P01 Symaro Ponorné čidlo teploty QAE QAE Aktivní čidla pro měření teploty vody v potrubích a zásobnících Napájecí napětí AC 24 V DC V Výstupní signál DC V ma Použití Čidla se používají v zařízeních pro větrání a klimatizaci pro: regulaci omezení teploty topné vody omezení teploty vratné vody regulaci ohřevu teplé užitkové vody (TUV) Přehled typů Typové označení Provedení Délka ponoru QAE S příchytkou pro upevnění jímky 1) 100 mm QAE S příchytkou pro upevnění jímky 1) 150 mm Provozní napětí AC 24 V ±20 % / DC V AC 24 V ±20 % / DC V Výstupní signál DC V DC V QAE S příchytkou pro upevnění jímky 1) 100 mm DC V ma QAE S příchytkou pro upevnění jímky 1) 150 mm DC V ma 1) Je nutno použít ochrannou jímku (není součásti standardní dodávky)). Od 1. Dubna 2008 jsou všechna aktivní ponorná čidla dodávána bez ochranné jímky. CE1N1782cz Building Technologies

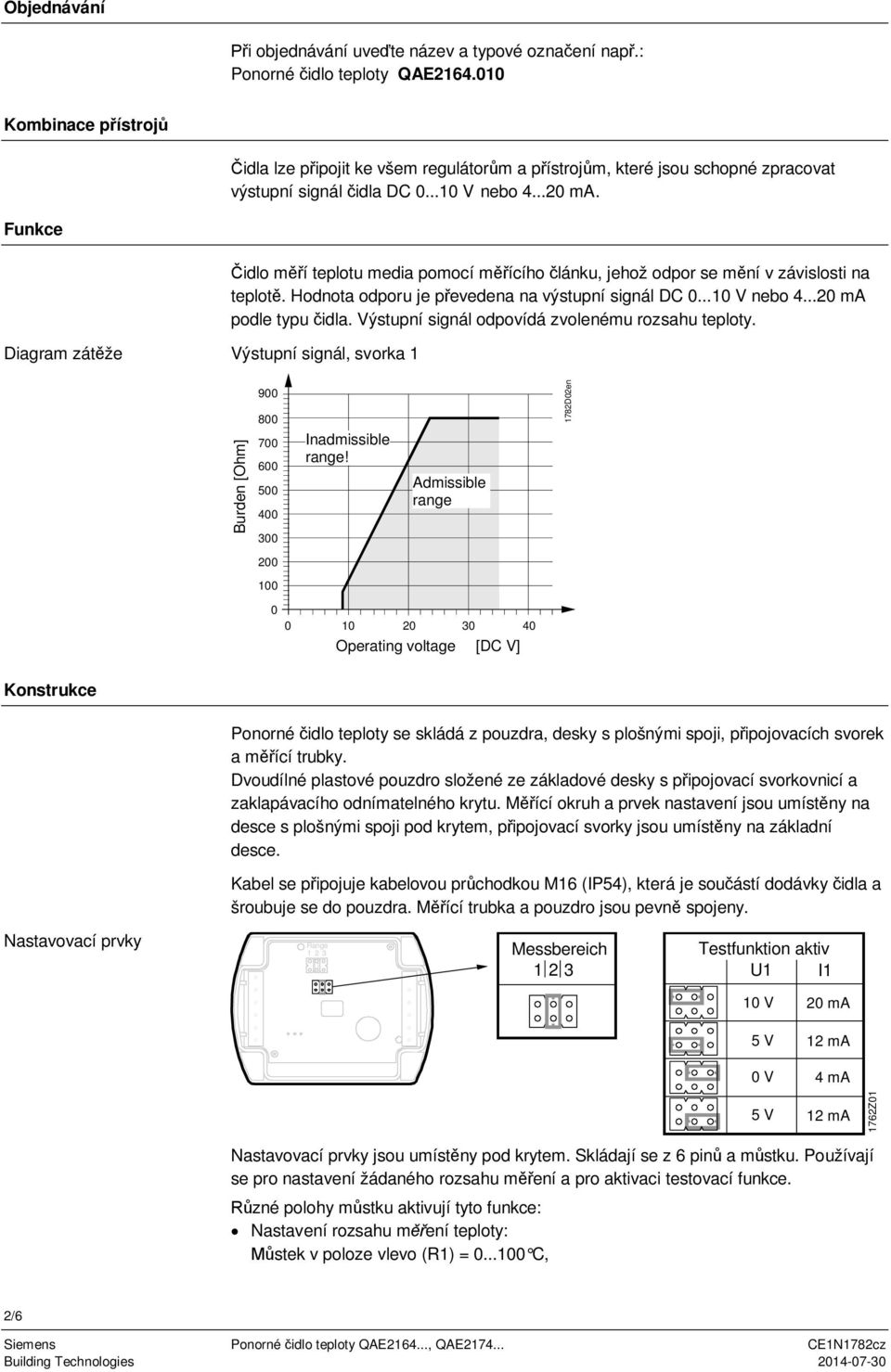

2 Objednávání Při objednávání uveďte název a typové označení např.: Ponorné čidlo teploty QAE Kombinace přístrojů Čidla lze připojit ke všem regulátorům a přístrojům, které jsou schopné zpracovat výstupní signál čidla DC V ma. Funkce Čidlo měří teplotu media pomocí měřícího článku, jehož odpor se mění v závislosti na teplotě. Hodnota odporu je převedena na výstupní signál DC V ma podle typu čidla. Výstupní signál odpovídá zvolenému rozsahu teploty. Diagram zátěže Výstupní signál, svorka 1 Burden [Ohm] Inadmissible range! Admissible range 1782D02en Operating voltage [DC V] Konstrukce Ponorné čidlo teploty se skládá z pouzdra, desky s plošnými spoji, připojovacích svorek a měřící trubky. Dvoudílné plastové pouzdro složené ze základové desky s připojovací svorkovnicí a zaklapávacího odnímatelného krytu. Měřící okruh a prvek nastavení jsou umístěny na desce s plošnými spoji pod krytem, připojovací svorky jsou umístěny na základní desce. Kabel se připojuje kabelovou průchodkou M16 (IP54), která je součástí dodávky čidla a šroubuje se do pouzdra. Měřící trubka a pouzdro jsou pevně spojeny. Nastavovací prvky Range 123 Messbereich 123 Testfunktion aktiv U1 I1 10 V 5 V 0 V 20 ma 12 ma 4 ma 5 V 12 ma 1762Z01 Nastavovací prvky jsou umístěny pod krytem. Skládají se z 6 pinů a můstku. Používají se pro nastavení žádaného rozsahu měření a pro aktivaci testovací funkce. Různé polohy můstku aktivují tyto funkce: Nastavení rozsahu měření teploty: Můstek v poloze vlevo (R1) = C, 2/6 Siemens Ponorné čidlo teploty QAE , QAE CE1N1782cz

3 Můstek v prostřední poloze (R2) = C (tovární nastavení), Můstek v poloze vpravo (R3) = C Aktivace testovací funkce: Můstek ve vodorovné poloze: Jako výstupní signál jsou nastaveny hodnoty dle tabulky "Testovací funkce". Závada V případě závady čidla je po 60s na výstupu signál 0 V (4 ma). Příslušenství (není zahrnuto ve standardní dodávce) Název Materiál Tlaková třída Druh těsnění Délka ponoru Typové označení Svěrné šroubení V4A (1.4571) PN16 Závit s těsněním --- AQE2102 Ochranná jímka Mosaz (CuZn37) PN10 Závit s těsněním 100 mm ALT-SB100 Ochranná jímka Mosaz (CuZn37) PN10 Závit s těsněním 150 mm ALT-SB150 Ochranná jímka V4A (1.4571) PN16 Závit s těsněním 100 mm ALT-SS100 Ochranná jímka V4A (1.4571) PN16 Závit s těsněním 150 mm ALT-SS150 Ochranná jímka V4A (1.4571) PN40 Ploché těsnění 100 mm ALT-SSF100 Ochranná jímka V4A (1.4571) PN40 Ploché těsnění 150 mm ALT-SSF150 Projektování Další příslušenství pro ochranné jímky viz. Katalogový list N1194. Jestliže je jmenovitý tlak vyšší než PN10, je nutno použít ochrannou jímku z nerezové oceli (V4A). Pokud je to nutné, nastavte na čidle požadovaný rozsah měření teploty. Pro elektrické napájení čidla je nutno použít transformátor pro bezpečné malé napětí (SELV) s odděleným vinutím pro výkon 100 %. Při dimenzování a elektrické ochraně transformátoru je nutno dodržet místní bezpečnostní předpisy. Při dimenzování transformátoru je nutno zohlednit příkon čidla teploty. Správné zapojení vodičů je uvedeno v katalogovém listu přístrojů, se kterými je čidlo použito. Dodržujte dovolené délky kabelů. Pokládání a výběr kabelů Při pokládání kabelů je nutné zohlednit, že čím delší kabely vedou paralelně vedle sebe a čím je menší vzdálenost mezi nimi, tím je větší elektrická interference. Pro sekundární napájecí linky a signální linky je nutno použít kabely z páru stočených vodičů. Montáž a instalace V závislosti na použití montujte čidlo následujícím způsobem: Regulace teploty topné vody: Přímo za čerpadlo, je-li umístěno v topném okruhu na přívodu 1.5 až 2 m za směšovací ventil, je-li čerpadlo umístěno na zpátečce Pro omezení teploty vratné vody: Ve vratném potrubí, kde lze správným způsobem snímat omezovanou teplotu. Čidlo montujte do kolena oblouku tak, aby měřící trubka směřovala proti směru průtoku. V místě zabudování čidla musí být voda dobře promísena. To je v místě za čerpadlem. Jestliže je čerpadlo umístěno na zpátečce, je to v místě minimálně 1.5 m za směšovacím bodem. Čidlo montujte tak, aby kabel nevstupoval do pouzdra shora. U všech typů čidel musí být hloubka ponoru měřící trubky minimálně 60 mm! Čidlo nesmí být zakryto tepelnou izolací. Siemens Ponorné čidlo teploty AE , QAE CE1N1782cz 3/6

4 Čidlo se montuje do návarku se závitem G ½, který je přivařen na potrubí. Montážní poloha Dovolená: Nedovolená: Montáž min. 60 mm G ½ a b 1781Z02 c d 1781Z01 Upozornění! U typů čidel bez plochého těsnění utěsněte závit G ½ pomocí koudele teflonové pásky. Návod k montáži je vytištěn na obalu. Likvidace Okenní čidla QAT22 jsou z hlediska likvidace v souladu s evropskými směrnicemi 2012/19/EU považována za elektronické přístroje a nesmí se s nimi nakládat jako s domovním odpadem. Zlikvidujte přístroj způsoby, které jsou pro tento účel zavedeny. Dodržujte všechny místní platné zákony a předpisy. Technické údaje Napájecí napětí Napájecí napětí Provozní napětí (QAE2161.xxx Provozní napětí (QAE2171.xxx) Kmitočet Ochrana vnějšího napájení (EU) Příkon Bezpečné malé napětí (SELV) AC 24 V ±20%, DC V AC/DC 24 V třída 2 (US) DC V DC 24 V třída 2 (US) 50/60 Hz při AC 24 V Pojistka max. 10 A Jistič max. 13 A Charakteristika B, C, D podle EN Elektrické napájení s omezením proudu max. 10 A 1 VA 4/6 Siemens Ponorné čidlo teploty QAE , QAE CE1N1782cz

5 Délky kabelů pro měřící signály Funkční údaje Ochrana Elektrické připojení Podmínky okolního prostředí Materiály a barvy Směrnice a standardy Environmentální kompatibilita Hmotnost Max. dovolené délky kabelů Rozsahy měření Délka ponoru Viz. katalogový list přístroje, který zpracovává signál C (R2 = tovární nastavení), C (R1), C (R3) Viz. "Přehled typů" Měřící článek Pt 1000 třída B podle DIN EN Časová konstanta S ochrannou jímkou Bez ochranné jímky Základní chyba měření v rozsahu 0 70 C C 30 s při 2 m/s 8 s při 2 m/s ±1 K ±1.4 K Výstupní signál, lineární (svorka U1) DC V C (tovární nastavení) C C, max. ±1 ma Output Výstupní signál, lineární (svorka I1) Zátěž Tlaková třída PN ma C (tovární nastavení) C C viz. "Funkce" Stupeň krytí pouzdra IP54 podle EN Třída ochrany III podle EN Připojovací svorky pro 1 x 2.5 mm 2 2 x 1.5 mm 2 Kabelová průchodka (součást dodávky)) M 16 x 1.5 Provoz Klimatické podmínky Teplota (pouzdro) Vlhkost (pouzdro) Doprava Klimatické podmínky Teplota Vlhkost Mechanické podmínky Pouzdro Kryt IEC Třída 3K C % r.v. IEC Třída 2K C <95% r.v. Třída 2M2 polykarbonát, RAL 7001 (stříbrošedá) polykarbonát, RAL 7035 (světle šedá) Měřící trubka Nerezová ocel podle DIN Ocel Ochranná jímka Balení Standardy výrobku EN Elektromagnetická kompatibilita (použití) PA, RAL 7035 (světle šedá) Krabička z vlnité lepenky EU shoda (CE) CE1T1782xx *) Automatická elektrická regulace pro domácnost a podobné použití Pro použití v obytných, komerčních a průmyslových objektech a objektech lehkého průmyslu RCM shoda *) UL UL 873, Environmentální deklarace výrobku CE1E1762 *) obsahuje údaje o environmentálně kompatibilní konstrukci výrobku a ohodnocení (shoda RoHS, složení materiálu, obal, prospěch pro životní prostředí, likvidace). Siemens Ponorné čidlo teploty AE , QAE CE1N1782cz 5/6

6 Připojovací svorky Včetně obalu QAE QAE QAE QAE *) Dokumenty lze stáhnout na cca kg cca kg cca kg cca kg QAE G G0 R1 = C / R2 = C / R3 = C U1 1782G01 QAE G1 R1 = C / R2 = C / R3 = C I1 1782G02 G, G0 Provozní napětí AC 24 V (SELV) DC V G1 Provozní napětí DC V I1 Výstupní signál ma pro rozsah měření C (tovární nastavení), C C U1 Výstupní signál DC V pro rozsah měření C (tovární nastavení), C C Rozměry 39 SW 22 G½ A ø 6.5 ø ,5 L M16 x 1,5 1782M01 Typ L QAE QAE QAE QAE Rozměry v mm 6/6 ã2004 Siemens s.r.o. divize Building Technologies Změny vyhrazeny Siemens Ponorné čidlo teploty QAE , QAE CE1N1782cz
