1 KATALOG VÝROBKŮ LED OSVĚTLOVACÍ TECHNIKA Unikátní systém chlazení LED diod, životnost hod Prodloužená LEDEOS záruka Výrobky chráněny zákonem na ochranu duševního vlastnictví Všechny výrobky vyráběny v ČR

2 OBSAH: LED TECHNOLOGIE 4 HLAVNÍ VÝHODY SVÍTIDEL LEDEOS 5 MONKEY MODUL 6 LEDEOS LINEAR 8 LEDEOS PRO AKVÁRIA 10 LEDEOS DIVE 11 LEDEOS HOME 12 LEDEOS SMART 14

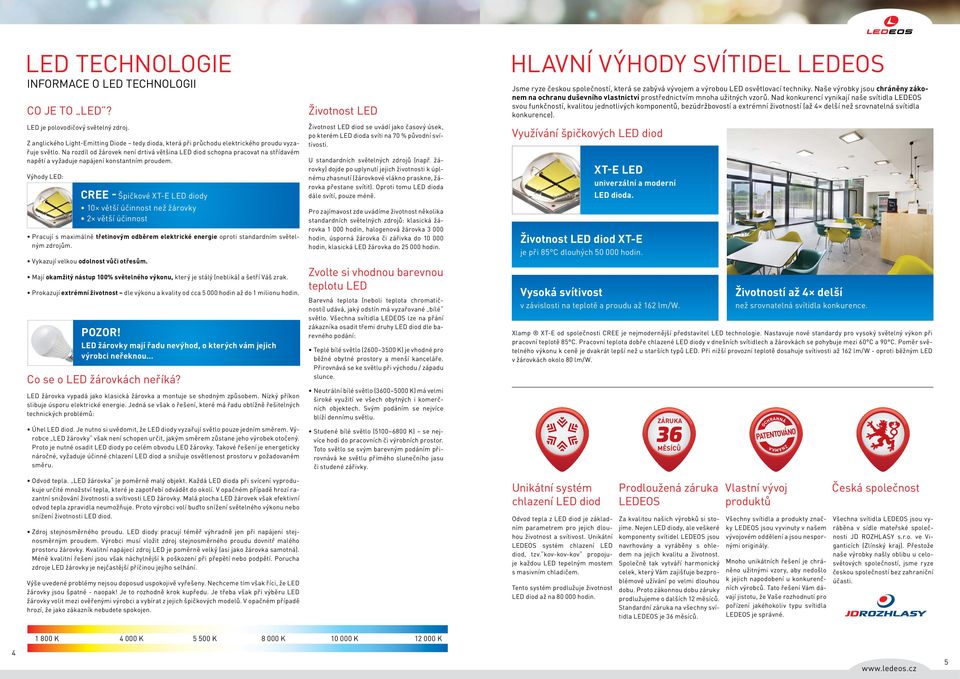

3 LED TECHNOLOGIE INFORMACE O LED TECHNOLOGII CO JE TO LED? LED je polovodičový světelný zdroj. Z anglického Light-Emitting Diode tedy dioda, která při průchodu elektrického proudu vyzařuje světlo. Na rozdíl od žárovek není drtivá většina LED diod schopna pracovat na střídavém napětí a vyžaduje napájení konstantním proudem. Výhody LED: CREE - Špičkové LED diody 10 větší účinnost než žárovky 2 větší účinnost Pracují s maximálně třetinovým odběrem elektrické energie oproti standardním světelným zdrojům. Vykazují velkou odolnost vůči otřesům. Mají okamžitý nástup 100% světelného výkonu, který je stálý (nebliká) a šetří Váš zrak. Prokazují extrémní životnost dle výkonu a kvality od cca hodin až do 1 milionu hodin. POZOR! LED žárovky mají řadu nevýhod, o kterých vám jejich výrobci neřeknou Co se o LED žárovkách neříká? LED žárovka vypadá jako klasická žárovka a montuje se shodným způsobem. Nízký příkon slibuje úsporu elektrické energie. Jedná se však o řešení, které má řadu obtížně řešitelných technických problémů: Úhel LED Je nutno si uvědomit, že LED diody vyzařují světlo pouze jedním směrem. Výrobce LED žárovky však není schopen určit, jakým směrem zůstane jeho výrobek otočený. Proto je nutné osadit LED diody po celém obvodu LED žárovky. Takové řešení je energeticky náročné, vyžaduje účinné chlazení LED diod a snižuje osvětlenost prostoru v požadovaném směru. Odvod tepla. LED žárovka je poměrně malý objekt. Každá LED dioda při svícení vyprodukuje určité množství tepla, které je zapotřebí odvádět do okolí. V opačném případě hrozí razantní snižování životnosti a svítivosti LED žárovky. Malá plocha LED žárovek však efektivní odvod tepla zpravidla neumožňuje. Proto výrobci volí buďto snížení světelného výkonu nebo snížení životnosti LED Zdroj stejnosměrného proudu. LED diody pracují téměř výhradně jen při napájení stejnosměrným proudem. Výrobci musí vložit zdroj stejnosměrného proudu dovnitř malého prostoru žárovky. Kvalitní napájecí zdroj LED je poměrně velký (asi jako žárovka samotná). Méně kvalitní řešení jsou však náchylnější k poškození při přepětí nebo podpětí. Porucha zdroje LED žárovky je nejčastější příčinou jejího selhání. Výše uvedené problémy nejsou doposud uspokojivě vyřešeny. Nechceme tím však říci, že LED žárovky jsou špatné - naopak! Je to rozhodně krok kupředu. Je třeba však při výběru LED žárovky volit mezi ověřenými výrobci a vybírat z jejich špičkových modelů. V opačném případě hrozí, že jako zákazník nebudete spokojen. Životnost LED Životnost LED diod se uvádí jako časový úsek, po kterém LED dioda svíti na 70 % původní svítivosti. U standardních světelných zdrojů (např. žárovky) dojde po uplynutí jejich životnosti k úplnému zhasnutí (žárovkové vlákno praskne, žárovka přestane svítit). Oproti tomu LED dioda dále svítí, pouze méně. Pro zajímavost zde uvádíme životnost několika standardních světelných zdrojů: klasická žárovka hodin, halogenová žárovka hodin, úsporná žárovka či zářivka do hodin, klasická LED žárovka do hodin. Zvolte si vhodnou barevnou teplotu LED Barevná teplota (neboli teplota chromatičnosti) udává, jaký odstín má vyzařované bílé světlo. Všechna svítidla LEDEOS lze na přání zákazníka osadit třemi druhy LED diod dle barevného podání: Teplé bílé světlo ( K) je vhodné pro běžné obytné prostory a menší kanceláře. Přirovnává se ke světlu při východu / západu slunce. Neutrální bílé světlo ( K) má velmi široké využití ve všech obytných i komerčních objektech. Svým podáním se nejvíce blíží dennímu světlu. Studené bílé světlo ( K) se nejvíce hodí do pracovních či výrobních prostor. Toto světlo se svým barevným podáním přirovnává ke světlu přímého slunečního jasu či studené zářivky. HLAVNÍ VÝHODY SVÍTIDEL LEDEOS Jsme ryze českou společností, která se zabývá vývojem a výrobou LED osvětlovací techniky. Naše výrobky jsou chráněny zákonem na ochranu duševního vlastnictví prostřednictvím mnoha užitných vzorů. Nad konkurencí vynikají naše svítidla LEDEOS svou funkčností, kvalitou jednotlivých komponentů, bezúdržbovostí a extrémní životností (až 4 delší než srovnatelná svítidla konkurence). Využívání špičkových LED diod Unikátní systém chlazení LED diod Odvod tepla z LED diod je základním parametrem pro jejich dlouhou životnost a svítivost. Unikátní diod, tzv. kov-kov-kov propojuje každou LED tepelným mostem s masivním chladičem. Tento systém prodlužuje životnost LED diod až na hodin. LED univerzální a moderní LED dioda. Životnost LED diod je při 85 C dlouhých hodin. Vysoká svítivost v závislosti na teplotě a proudu až 162 lm/w. Xlamp od společnosti CREE je nejmodernější představitel LED technologie. Nastavuje nové standardy pro vysoký světelný výkon při pracovní teplotě 85 C. Pracovní teplota dobře chlazené LED diody v dnešních svítidlech a žárovkách se pohybuje mezi 60 C a 90 C. Poměr světelného výkonu k ceně je dvakrát lepší než u starších typů LED. Při nižší provozní teplotě dosahuje svítivosti až 162 lm/w - oproti běžným LED v žárovkách okolo 80 lm/w. Prodloužená záruka LEDEOS Za kvalitou našich výrobků si stojíme. Nejen LED diody, ale veškeré komponenty svítidel LEDEOS jsou navrhovány a vyráběny s ohledem na jejich kvalitu a životnost. Společně tak vytváří harmonický celek, který Vám zajišťuje bezproblémové užívání po velmi dlouhou dobu. Proto zákonnou dobu záruky prodlužujeme o dalších 12 měsíců. Standardní záruka na všechny svítidla LEDEOS je měsíců. Životností až 4 delší než srovnatelná svítidla konkurence. Vlastní vývoj produktů Všechny svítidla a produkty značky LEDEOS jsou vyvinuty v našem vývojovém oddělení a jsou nespornými originály. Mnoho unikátních řešení je chráněno užitnými vzory, aby nedošlo k jejich napodobení u konkurenčních výrobců. Tato řešení Vám dávají jistotu, že Vaše rozhodnutí pro pořízení jakéhokoliv typu svítidla LEDEOS je správné. Česká společnost Všechna svítidla LEDEOS jsou vyráběna v sídle mateřské společnosti JD ROZHLASY s.r.o. ve Viganticích (Zlínský kraj). Přestože naše výrobky našly oblibu u celosvětových společností, jsme ryze českou společností bez zahraniční účasti K K K K K K 4 5

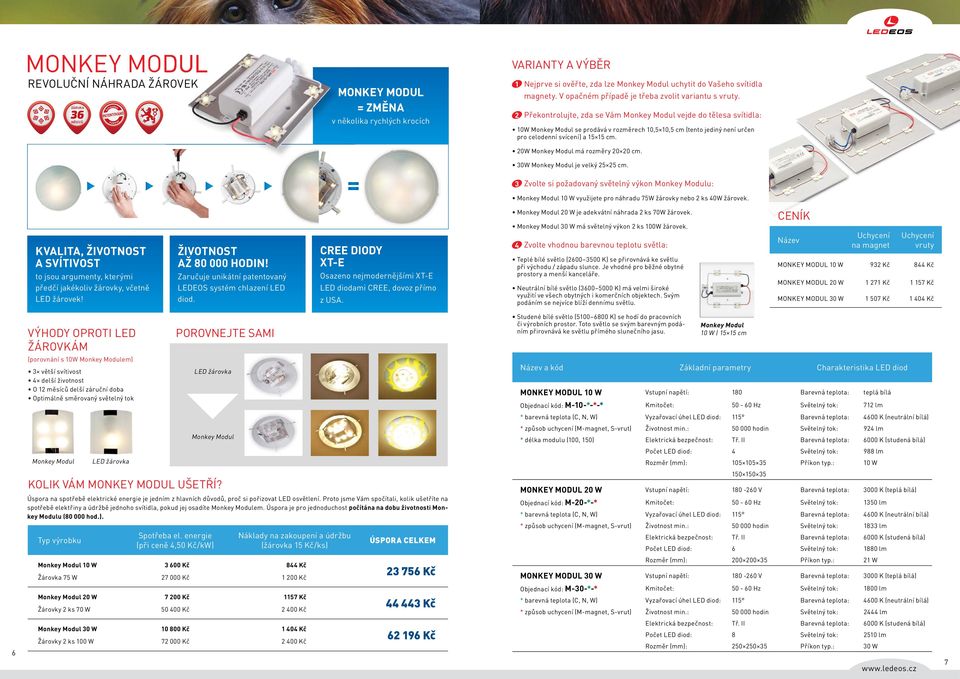

4 MONKEY MODUL REVOLUČNÍ NÁHRADA ŽÁROVEK MONKEY MODUL = ZMĚNA v několika rychlých krocích VARIANTY A VÝBĚR 1 Nejprve si ověřte, zda lze Monkey Modul uchytit do Vašeho svítidla magnety. V opačném případě je třeba zvolit variantu s vruty. 2 Překontrolujte, zda se Vám Monkey Modul vejde do tělesa svítidla: 10W Monkey Modul se prodává v rozměrech 10,5 10,5 cm (tento jediný není určen pro celodenní svícení) a cm. 20W Monkey Modul má rozměry cm. 30W Monkey Modul je velký cm. 3 Zvolte si požadovaný světelný výkon Monkey Modulu: Monkey Modul 10 W využijete pro náhradu 75W žárovky nebo 2 ks 40W žárovek. KVALITA, ŽIVOTNOST A SVÍTIVOST to jsou argumenty, kterými předčí jakékoliv žárovky, včetně LED žárovek! ŽIVOTNOST AŽ HODIN! Osazeno nejmodernějšími Monkey Modul 20 W je adekvátní náhrada 2 ks 70W žárovek. Monkey Modul 30 W má světelný výkon 2 ks 100W žárovek. 4 Zvolte vhodnou barevnou teplotu světla: Teplé bílé světlo ( K) se přirovnává ke světlu při východu / západu slunce. Je vhodné pro běžné obytné prostory a menší kanceláře. Neutrální bílé světlo ( K) má velmi široké využití ve všech obytných i komerčních objektech. Svým podáním se nejvíce blíží dennímu světlu. Název Uchycení na magnet Uchycení vruty MONKEY MODUL 10 W 932 Kč 844 Kč MONKEY MODUL 20 W Kč Kč MONKEY MODUL 30 W Kč Kč VÝHODY OPROTI LED ŽÁROVKÁM (porovnání s 10W Monkey Modulem) 3 větší svítivost 4 delší životnost O 12 měsíců delší záruční doba Optimálně směrovaný světelný tok POROVNEJTE SAMI LED žárovka Studené bílé světlo ( K) se hodí do pracovních či výrobních prostor. Toto světlo se svým barevným podáním přirovnává ke světlu přímého slunečního jasu. Monkey Modul 10 W cm Název a kód Základní parametry Charakteristika LED diod MONKEY MODUL 10 W Vstupní napětí: 180 Barevná teplota: teplá bílá Objednací kód: M-10-*-*-* Kmitočet: Hz Světelný tok: 712 lm * barevná teplota (C, N, W) Vyzařovací úhel LED diod: 115 Barevná teplota: 4600 K (neutrální bílá) Monkey Modul * způsob uchycení (M-magnet, S-vrut) Životnost min.: hodin Světelný tok: 924 lm * délka modulu (100, 150) Elektrická bezpečnost: Tř. II Barevná teplota: 6000 K (studená bílá) Počet LED diod: 4 Světelný tok: 988 lm Monkey Modul LED žárovka Rozměr (mm): Příkon typ.: 10 W KOLIK VÁM MONKEY MODUL UŠETŘÍ? Úspora na spotřebě elektrické energie je jedním z hlavních důvodů, proč si pořizovat LED osvětlení. Proto jsme Vám spočítali, kolik ušetříte na spotřebě elektřiny a údržbě jednoho svítidla, pokud jej osadíte Monkey Modulem. Úspora je pro jednoduchost počítána na dobu životnosti Monkey Modulu ( hod.). Typ výrobku Spotřeba el. energie (při ceně 4,50 Kč/kW) Náklady na zakoupení a údržbu (žárovka 15 Kč/ks) ÚSPORA CELKEM MONKEY MODUL 20 W Vstupní napětí: V Barevná teplota: 3000 K (teplá bílá) Objednací kód: M-20-*-* Kmitočet: Hz Světelný tok: 1350 lm * barevná teplota (C, N, W) Vyzařovací úhel LED diod: 115 Barevná teplota: 4600 K (neutrální bílá) * způsob uchycení (M-magnet, S-vrut) Životnost min.: hodin Světelný tok: 1833 lm Elektrická bezpečnost: Tř. II Barevná teplota: 6000 K (studená bílá) Počet LED diod: 6 Světelný tok: 1880 lm Monkey Modul 10 W Kč 844 Kč Žárovka 75 W Kč Kč Kč Rozměr (mm): Příkon typ.: 21 W MONKEY MODUL 30 W Vstupní napětí: V Barevná teplota: 3000 K (teplá bílá) Monkey Modul 20 W Kč 1157 Kč Žárovky 2 ks 70 W Kč Kč Kč Objednací kód: M-30-*-* Kmitočet: Hz Světelný tok: 1800 lm * barevná teplota (C, N, W) Vyzařovací úhel LED diod: 115 Barevná teplota: 4600 K (neutrální bílá) * způsob uchycení (M-magnet, S-vrut) Životnost min.: hodin Světelný tok: 2444 lm 6 Monkey Modul 30 W Kč Kč Žárovky 2 ks 100 W Kč Kč Kč Elektrická bezpečnost: Tř. II Barevná teplota: 6000 K (studená bílá) Počet LED diod: 8 Světelný tok: 2510 lm Rozměr (mm): Příkon typ.: 30 W 7

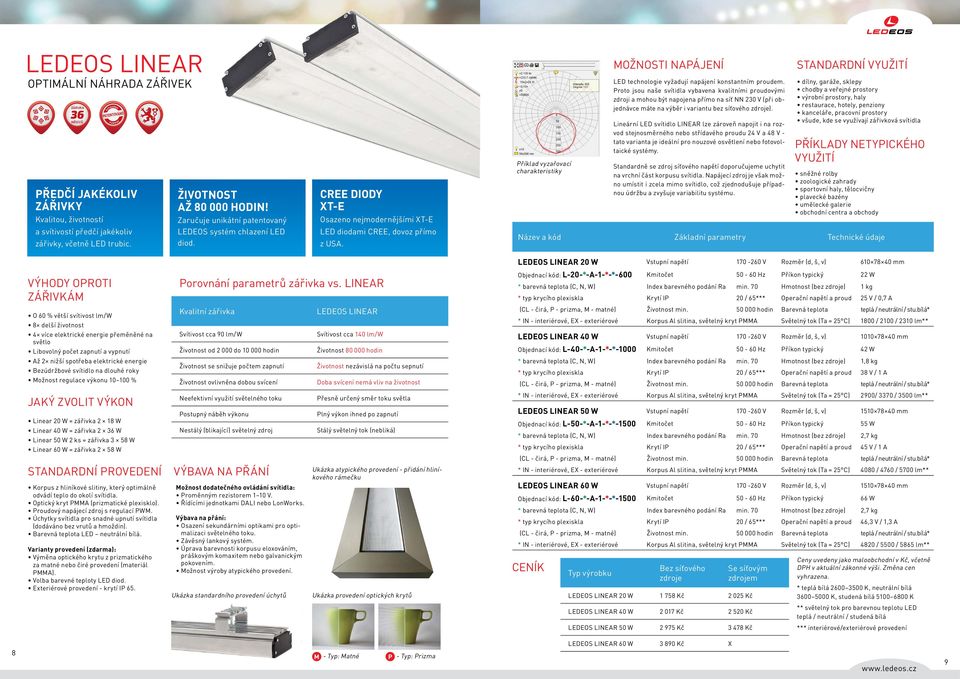

5 LEDEOS LINEAR OPTIMÁLNÍ NÁHRADA ZÁŘIVEK PŘEDČÍ JAKÉKOLIV ZÁŘIVKY Kvalitou, životností a svítivostí předčí jakékoliv zářivky, včetně LED trubic. ŽIVOTNOSTOST AŽ HODIN! Osazeno nejmodernějšími Příklad vyzařovací charakteristiky MOŽNOSTI NAPÁJENÍ LED technologie vyžadují napájení konstantním proudem. Proto jsou naše svítidla vybavena kvalitními proudovými zdroji a mohou být napojena přímo na síť NN 230 V (při objednávce máte na výběr i variantu bez síťového zdroje). Lineární LED svítidlo LINEAR lze zároveň napojit i na rozvod stejnosměrného nebo střídavého proudu 24 V a 48 V - tato varianta je ideální pro nouzové osvětlení nebo fotovoltaické systémy. Standardně se zdroj síťového napětí doporučujeme uchytit na vrchní část korpusu svítidla. Napájecí zdroj je však možno umístit i zcela mimo svítidlo, což zjednodušuje případnou údržbu a zvyšuje variabilitu systému. STANDARDNÍ VYUŽITÍ dílny, garáže, sklepy chodby a veřejné prostory výrobní prostory, haly restaurace, hotely, penziony kanceláře, pracovní prostory všude, kde se využívají zářivková svítidla PŘÍKLADY NETYPICKÉHO VYUŽITÍ sněžné rolby zoologické zahrady sportovní haly, tělocvičny plavecké bazény umělecké galerie obchodní centra a obchody VÝHODY OPROTI ZÁŘIVKÁM O 60 % větší svítivost lm/w 8 delší životnost 4 více elektrické energie přeměněné na světlo Libovolný počet zapnutí a vypnutí Až 2 nižší spotřeba elektrické energie Bezúdržbové svítidlo na dlouhé roky Možnost regulace výkonu % JAKÝ ZVOLIT VÝKON Linear 20 W = zářivka 2 18 W Linear 40 W = zářivka 2 W Linear 50 W 2 ks = zářivka 3 58 W Linear 60 W = zářivka 2 58 W STANDARDNÍ PROVEDENÍ Korpus z hliníkové slitiny, který optimálně odvádí teplo do okolí svítidla. Optický kryt PMMA (prizmatické plexisklo). Proudový napájecí zdroj s regulací PWM. Úchytky svítidla pro snadné upnutí svítidla (dodáváno bez vrutů a hmoždin). Barevná teplota LED neutrální bílá. Varianty provedení (zdarma): Výměna optického krytu z prizmatického za matné nebo čiré provedení (materiál PMMA). Volba barevné teploty LED Exteriérové provedení - krytí IP 65. Porovnání parametrů zářivka vs. LINEAR Kvalitní zářivka Svítivost cca 90 lm/w Životnost od do hodin Životnost se snižuje počtem zapnutí Životnost ovlivněna dobou svícení Neefektivní využití světelného toku Postupný náběh výkonu Nestálý (blikající) světelný zdroj VÝBAVA NA PŘÁNÍ Možnost dodatečného ovládání svítidla: Proměnným rezistorem 1 10 V. Řídícími jednotkami DALI nebo LonWorks. Výbava na přání: Osazení sekundárními optikami pro optimalizaci světelného toku. Závěsný lankový systém. Úprava barevnosti korpusu eloxováním, práškovým komaxitem nebo galvanickým pokovením. Možnost výroby atypického provedení. Ukázka standardního provedení úchytů LEDEOS LINEAR Svítivost cca 140 lm/w Životnost hodin Životnost nezávislá na počtu sepnutí Doba svícení nemá vliv na životnost Přesně určený směr toku světla Plný výkon ihned po zapnutí Stálý světelný tok (nebliká) Ukázka atypického provedení - přidání hliníkového rámečku Ukázka provedení optických krytů LEDEOS LINEAR 20 W Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: L-20-*-A-1-*-*-600 Kmitočet Hz Příkon typický 22 W * barevná teplota (C, N, W) Index barevného podání Ra min. 70 Hmotnost (bez zdroje) 1 kg * typ krycího plexiskla Krytí IP 20 / 65*** Operační napětí a proud 25 V / 0,7 A (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota teplá / neutrální / stu.bílá* * IN - interiérové, EX - exteriérové Korpus Al slitina, světelný kryt PMMA Světelný tok (Ta = 25 C) 1800 / 2100 / 2310 lm** LEDEOS LINEAR 40 W Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: L-40-*-A-1-*-*-1000 Kmitočet Hz Příkon typický 42 W * barevná teplota (C, N, W) Index barevného podání Ra min. 70 Hmotnost (bez zdroje) 1,8 kg * typ krycího plexiskla Krytí IP 20 / 65*** Operační napětí a proud 38 V / 1 A (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota teplá / neutrální / stu.bílá* * IN - interiérové, EX - exteriérové Korpus Al slitina, světelný kryt PMMA Světelný tok (Ta = 25 C) 2900/ 3370 / 3500 lm** LEDEOS LINEAR 50 W Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: L-50-*-A-1-*-*-1500 Kmitočet Hz Příkon typický 55 W * barevná teplota (C, N, W) Index barevného podání Ra min. 70 Hmotnost (bez zdroje) 2,7 kg * typ krycího plexiskla Krytí IP 20 / 65*** Operační napětí a proud 45 V / 1 A (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota teplá / neutrální / stu.bílá* * IN - interiérové, EX - exteriérové Korpus Al slitina, světelný kryt PMMA Světelný tok (Ta = 25 C) 4080 / 4760 / 5700 lm** LEDEOS LINEAR 60 W Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: L-60-*-A-1-*-*-1500 Kmitočet Hz Příkon typický 66 W * barevná teplota (C, N, W) Index barevného podání Ra min. 70 Hmotnost (bez zdroje) 2,7 kg * typ krycího plexiskla Krytí IP 20 / 65*** Operační napětí a proud 46,3 V / 1,3 A (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota teplá / neutrální / stu.bílá* * IN - interiérové, EX - exteriérové Korpus Al slitina, světelný kryt PMMA Světelný tok (Ta = 25 C) 4820 / 5500 / 5865 lm** Typ výrobku Bez síťového zdroje Se síťovým zdrojem LEDEOS LINEAR 20 W Kč Kč LEDEOS LINEAR 40 W Kč Kč LEDEOS LINEAR 50 W Kč Kč Ceny uvedeny jako maloobchodní v Kč, včetně DPH v aktuální zákonné výši. Změna cen vyhrazena. * teplá bílá K, neutrální bílá K, studená bílá K ** světelný tok pro barevnou teplotu LED teplá / neutrální / studená bílá *** interiérové/exteriérové provedení 8 M - Typ: Matné P - Typ: Prizma LEDEOS LINEAR 60 W Kč X 9

6 LEDEOS PRO AKVÁRIA AKVA LINEAR S UV LED A LED MODUL DIVE AKVA LINEAR S UV LED LEDEOS LINEAR 15 UV Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 20 W AK-15-UV-A-1-EX-*-400 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 0,8 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700K / 6000 K / 405 nm Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 1090 lm mw LEDEOS LINEAR 20 UV Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 26 W AK-20-UV-A-1-EX-*-600 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 0,8 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700 K / 6000 K / 405 nm Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 1690 lm mw VYTVÁŘÍ IDEÁLNÍ PROSTŘEDÍ Svítidla kombinují různé barevné teploty LED. To vytváří osvětlení blízké přirozenému světlu. ŽIVOTNOST AŽ HODIN! Osazeno nejmodernějšími LEDEOS LINEAR 30 UV Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 32 W AK-30-UV-A-1-EX-*-1000 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 1,8 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud -40 V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700 K / 6000 K / 405 nm Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 2030 lm mw AKVA LINEAR AKVA LINEAR 10 W/C Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 13 W AK-10-W/C-A-1-EX-*-300 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 0,6 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700K / 6000 K Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 918 lm LEDEOS DIVE Ponorný modul do 1 m hloubky. Typ DIVE obsahuje 3 LED diody, vždy v jedné barevné teplotě LED dle Vašeho výběru. Typ DIVE UV obsahuje LED diody: teplá bílá, studená bílá, UV. DIVE AKVA LINEAR 15 W/C Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 19 W AK-15-W/C-A-1-EX-*-400 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 0,8 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700 K / 6000 K Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 1300 lm AKVA LINEAR 20 W/C Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: Kmitočet Hz Příkon max. 25 W AK-20-W/C-A-1-EX-*-600 Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 1 kg * typ krycího plexiskla Krytí IP 65 Operační napětí a proud V / 700 ma (CL - čirá, P - prizma, M - matné) Životnost min hodin Barevná teplota 2700 K / 6000 K Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 1900 lm AKVA LINEAR 40 W/C Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: AK-40-W/C-A-1-EX-*-1000 Kmitočet Hz Příkon max. 45 W * typ krycího plexiskla Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 1,8 kg (CL - čirá, P - prizma, M - matné) Krytí IP 65 Operační napětí a proud -39 V / 1000 ma Životnost min hodin Barevná teplota 2700 K / 6000 K Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 3370 lm LEDEOS DIVE Vstupní napětí V Rozměr (d, š, v) mm Objednací kód:d-7-*-m Kmitočet Hz Příkon max. 7 W * barevná teplota (C, N) Index barevného podání Ra min. 80/75/70 Hmotnost (bez zdroje) 0,2 kg Krytí IP 65 Operační napětí a proud 9 10V / 700mA Životnost min hodin Barevná teplota 2700K / 6000 K / 405 nm Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 492 / 560 / 640 lm LEDEOS DIVE UV Vstupní napětí V Rozměr (d, š, v) mm Objednací kód: D-8-UV-M Kmitočet Hz Příkon max. 8W Index barevného podání Ra min. 85 Hmotnost (bez zdroje) 0,2 kg Krytí IP 65 Operační napětí a proud 9,5 11V / 700mA Životnost min hodin Barevná teplota 2700K / 6000 K / 405 nm Materiál - korpus/kryt, Al slitina/pmma Světelný tok (Ta = 25 C) 380 lm + 500mW Typ výrobku Typ W/C Typ s UV Typ výrobku Typ W/C Typ s UV AKVA LINEAR Kč xx AKVA LINEAR Kč Kč AKVA LINEAR Kč Kč AKVA LINEAR 30 xx Kč AKVA LINEAR Kč xx DIVE Kč Kč 10 Ceny uvedeny jako maloobchodní v Kč, včetně DPH v aktuální zákonné výši. Změna cen vyhrazena. 11

7 LEDEOS HOME DESIGNOVÁ LED SVÍTIDLA DO INTERIÉRU DESIGNOVÉ PROVEDENÍ SVÍTIDEL Velké množství variant velikostí, typů rámečků a skel - vybere si každý. VARIANTY RÁMŮ A SKEL Typy rámečků z hliníkových (AL) profilů Ukázka standardního provedení LEDEOS HOME 10 W ŽIVOTNOST AŽ HODIN! Osazeno nejmodernějšími VÝBĚR A VARIANTY LEDEOS HOME 1) Výběr místa uchycení svítidla HOME LED svítidla HOME jsou určena do interiérů. Jsou konstruována pro montáž na strop, kde se upínají vruty. Rovněž je možné svítidla HOME uchytit pomocí speciálních pružin do podhledů (např. sádrokartonových). V tom případě se korpus svítidla zapustí a venku zůstává viditelný pouze designový rámeček. 2) Zvolte vhodnou výkonovou variantu LEDEOS HOME 10 W plně nahrazuje světelný výkon 1 ks 75W žárovky, případně svítidla s osazením 2 ks 40W žárovek. LEDEOS HOME 20 W nahrazuje výkon 2 ks 70W žárovek. Nejvýkonnější LEDEOS HOME 30 W Vám nahradí světlo 2 ks 100 W žárovek. Standardní provedení: Hliníkový rámeček typ A, povrchová úprava rámečku 1 - stříbrný elox, sklo K - krizet. 3) Zvolte vhodnou teplotu LED diod Teplé bílé světlo ( K) se přirovnává ke světlu při východu / západu slunce. Je vhodné pro běžné obytné prostory a menší kanceláře. Neutrální bílé světlo ( K) má velmi široké využití ve všech obytných i komerčních objektech. Svým podáním se nejvíce blíží dennímu světlu. Studené bílé světlo ( K) se hodí do pracovních či výrobních prostor. Toto světlo se svým barevným podáním přirovnává ke světlu přímého slunečního jasu. Název a kód Nákres Technické údaje LEDEOS HOME 10 W Rozměry mm Objednací kód: H-10-*-*-*-*-* Světelný tok 712 / 924 lm** * barevná teplota (W, N) A-254, F-286, G-306, D-280 mm Barevná teplota teplá / neutrální bílá * materiál rámečku (AL - hliník, D - Příkon typický 10 W dřevo) * jednotlivé typy rámečku (A, F, G, M, N) 35 mm Vstupní napětí V * povrch rámečku (1, 2, 3, 4,5, 6, 7) 214 mm Kmitočet Hz * typ skleněné výplně (K,S) Vyzařovací úhel LED diod 115 Elektrická bezpečnost Tř. II Počet LED diod 4 LEDEOS HOME 20 W Rozměry mm Typ: A Šířka rámečku: 19 mm Hrana rámečku: ostrá Povrchová úprava AL rámečků Typ: F Šířka rámečku: 35 mm Hrana rámečku: oblá Typ: G Šířka rámečku: 45 mm Hrana rámečku: ostrá Objednací kód: H-20-*-*-*-*-* Světelný tok 1350 / 1833 lm** * barevná teplota (W, N) A-324, F-358, G-378, D-381 mm Barevná teplota teplá / neutrální bílá * materiál rámečku (AL - hliník, D - Příkon typický 21 W dřevo) 30 mm * jednotlivé typy rámečku (A, F, G, M, N) Vstupní napětí V * povrch rámečku (1, 2, 3, 4,5, 6, 7) 244 mm Kmitočet Hz * typ skleněné výplně (K,S) Vyzařovací úhel LED diod 115 Elektrická bezpečnost Tř. II Počet LED diod stříbrný elox 2 - světlý nerez 3 - tmavý nerez Typ rámečku D ze dřeva (materiál buk) Šířka rámečku: HOME 10 W typ M : mm, oblá hrana HOME 20 W, 30 W typ N : 50 mm, oblá hrana LEDEOS HOME 30 W Rozměry mm Objednací kód: H-30-*-*-*-*-* A-386, F-418, G-438, D-439 mm Světelný tok 1800 / 2444 lm** * barevná teplota (W, N) Barevná teplota teplá / neutrální bílá * materiál rámečku (AL - hliník, D - dřevo) 30 mm Příkon typický 30 W * jednotlivé typy rámečku (A, F, G, M, N) 344 mm Vstupní napětí V * povrch rámečku (1, 2, 3, 4,5, 6, 7) Kmitočet Hz * typ skleněné výplně (K,S) Vyzařovací úhel LED diod 115 Elektrická bezpečnost Tř. II Počet LED diod 8 Ukázka provedení optických krytů (čiré sklo pouze na objednávku) 4 - Buk 5 - Olše 6 - Ořech 7 - Rustikal Porovnání barevnosti dřevěných rámečků Typ výrobku Standardní provedení Výměna skla za sklo satináto LEDEOS HOME 10 W Kč +45 Kč Změna AL rámečku Typ F +150 Kč Typ G +220 Kč Změna typu povrchové úpravy AL rámečku* +100 Kč Změna na dřevěný rámeček (masiv buk) +50 Kč všechny barvy LEDEOS HOME 20 W 2 025Kč +50 Kč Typ F +160 Kč Typ G +230 Kč +100 Kč +100 Kč všechny barvy LEDEOS HOME 30 W Kč +90 Kč Typ F +200 Kč Typ G +300 Kč +150 Kč +150 Kč všechny barvy 12 K - Typ: Krizet S - Typ: Satináto * typ 2 - sv. nerez, typ 3 - tm. nerez. ** světelný tok pro barevnou teplotu LED teplá / neutrální / studená bílá Ceny uvedeny jako maloobchodní v Kč, včetně DPH v aktuální zákonné výši. Změna cen vyhrazena. 13

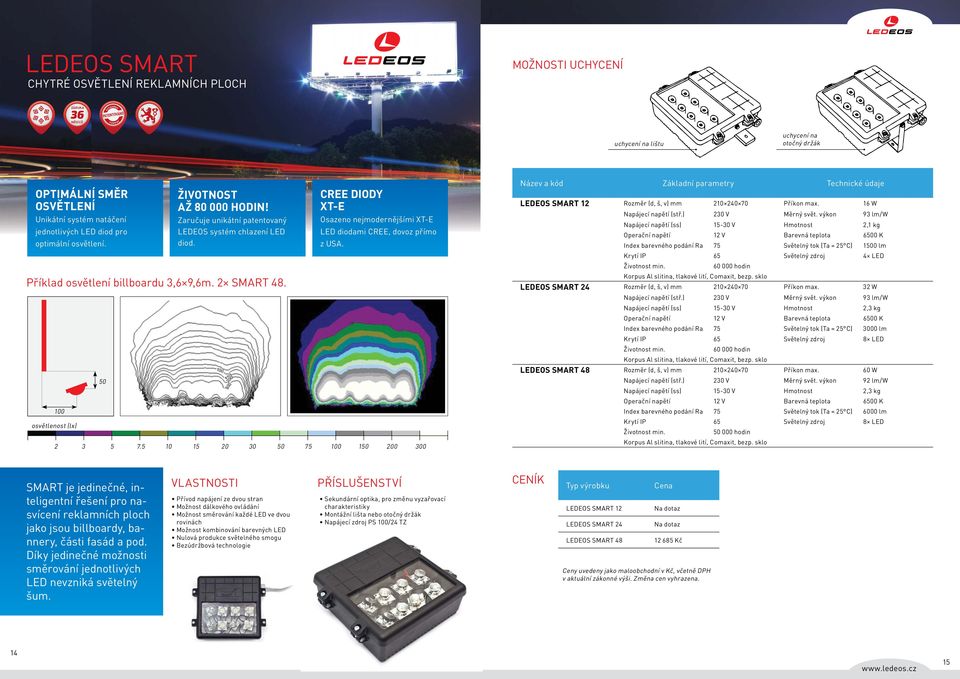

8 LEDEOS SMART CHYTRÉ OSVĚTLENÍ REKLAMNÍCH PLOCH MOŽNOSTI UCHYCENÍ uchycení na lištu uchycení na otočný držák OPTIMÁLNÍ SMĚR OSVĚTLENÍ Unikátní systém natáčení jednotlivých LED diod pro optimální osvětlení. osvětlenost (lx) ŽIVOTNOST AŽ HODIN! Příklad osvětlení billboardu 3,6 9,6m. 2 SMART Osazeno nejmodernějšími LEDEOS SMART 12 Rozměr (d, š, v) mm Příkon max. 16 W Napájecí napětí (stř.) 230 V Měrný svět. výkon 93 lm/w Napájecí napětí (ss) V Hmotnost 2,1 kg Operační napětí 12 V Barevná teplota 6500 K Index barevného podání Ra 75 Světelný tok (Ta = 25 C) 1500 lm Krytí IP 65 Světelný zdroj 4 LED Životnost min hodin Korpus Al slitina, tlakové lití, Comaxit, bezp. sklo LEDEOS SMART 24 Rozměr (d, š, v) mm Příkon max. 32 W Napájecí napětí (stř.) 230 V Měrný svět. výkon 93 lm/w Napájecí napětí (ss) V Hmotnost 2,3 kg Operační napětí 12 V Barevná teplota 6500 K Index barevného podání Ra 75 Světelný tok (Ta = 25 C) 3000 lm Krytí IP 65 Světelný zdroj 8 LED Životnost min hodin Korpus Al slitina, tlakové lití, Comaxit, bezp. sklo LEDEOS SMART 48 Rozměr (d, š, v) mm Příkon max. 60 W Napájecí napětí (stř.) 230 V Měrný svět. výkon 92 lm/w Napájecí napětí (ss) V Hmotnost 2,3 kg Operační napětí 12 V Barevná teplota 6500 K Index barevného podání Ra 75 Světelný tok (Ta = 25 C) 6000 lm Krytí IP 65 Světelný zdroj 8 LED Životnost min hodin Korpus Al slitina, tlakové lití, Comaxit, bezp. sklo SMART je jedinečné, inteligentní řešení pro nasvícení reklamních ploch jako jsou billboardy, bannery, části fasád a pod. Díky jedinečné možnosti směrování jednotlivých LED nevzniká světelný šum. VLASTNOSTI Přívod napájení ze dvou stran Možnost dálkového ovládání Možnost směrování každé LED ve dvou rovinách Možnost kombinování barevných LED Nulová produkce světelného smogu Bezúdržbová technologie PŘÍSLUŠENSTVÍ Sekundární optika, pro změnu vyzařovací charakteristiky Montážní lišta nebo otočný držák Napájecí zdroj PS 100/24 TZ Typ výrobku LEDEOS SMART 12 LEDEOS SMART 24 LEDEOS SMART 48 Cena Na dotaz Na dotaz Kč Ceny uvedeny jako maloobchodní v Kč, včetně DPH v aktuální zákonné výši. Změna cen vyhrazena

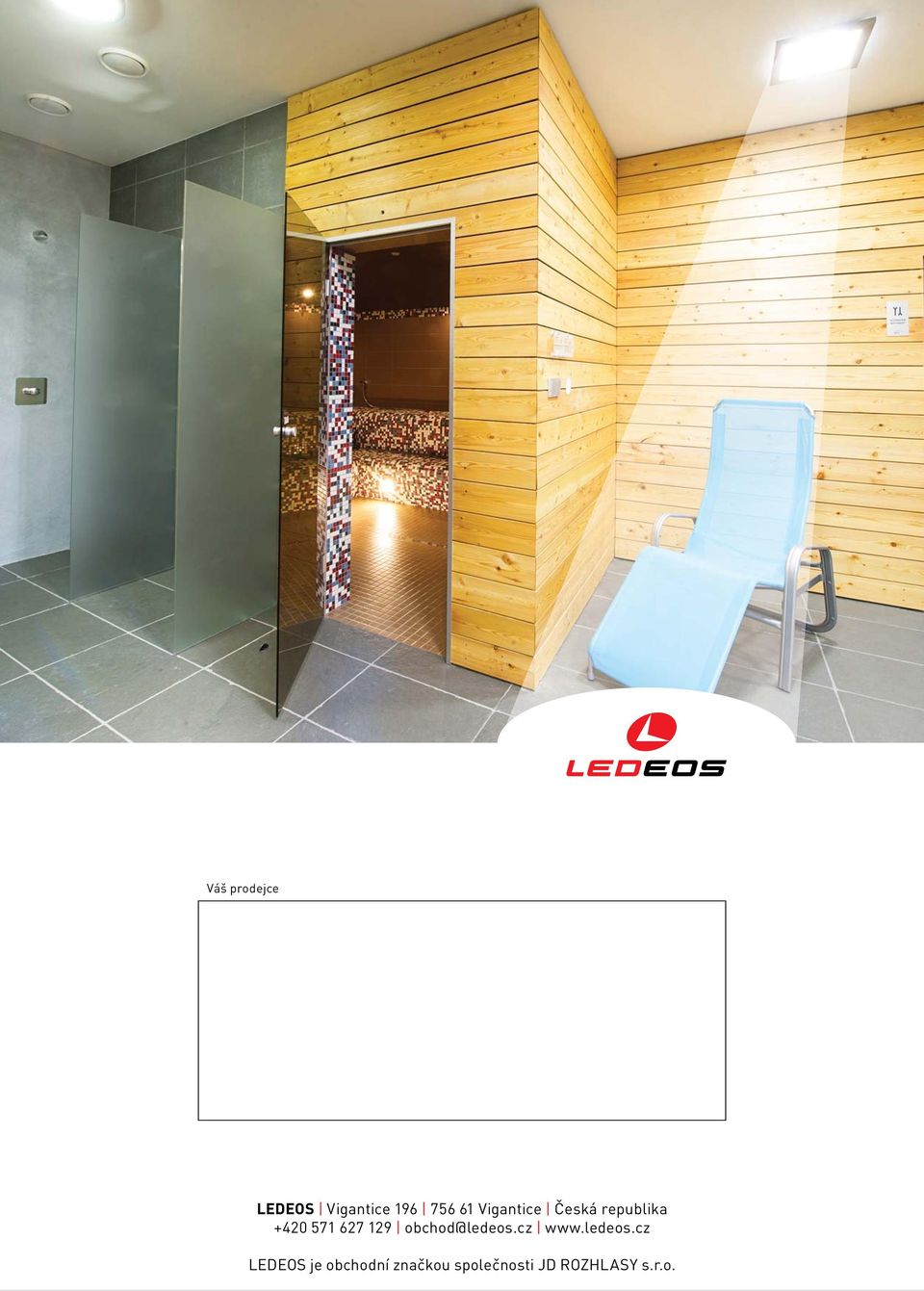

9 Váš prodejce LEDEOS Vigantice Vigantice Česká republika LEDEOS je obchodní značkou společnosti JD ROZHLASY s.r.o.
