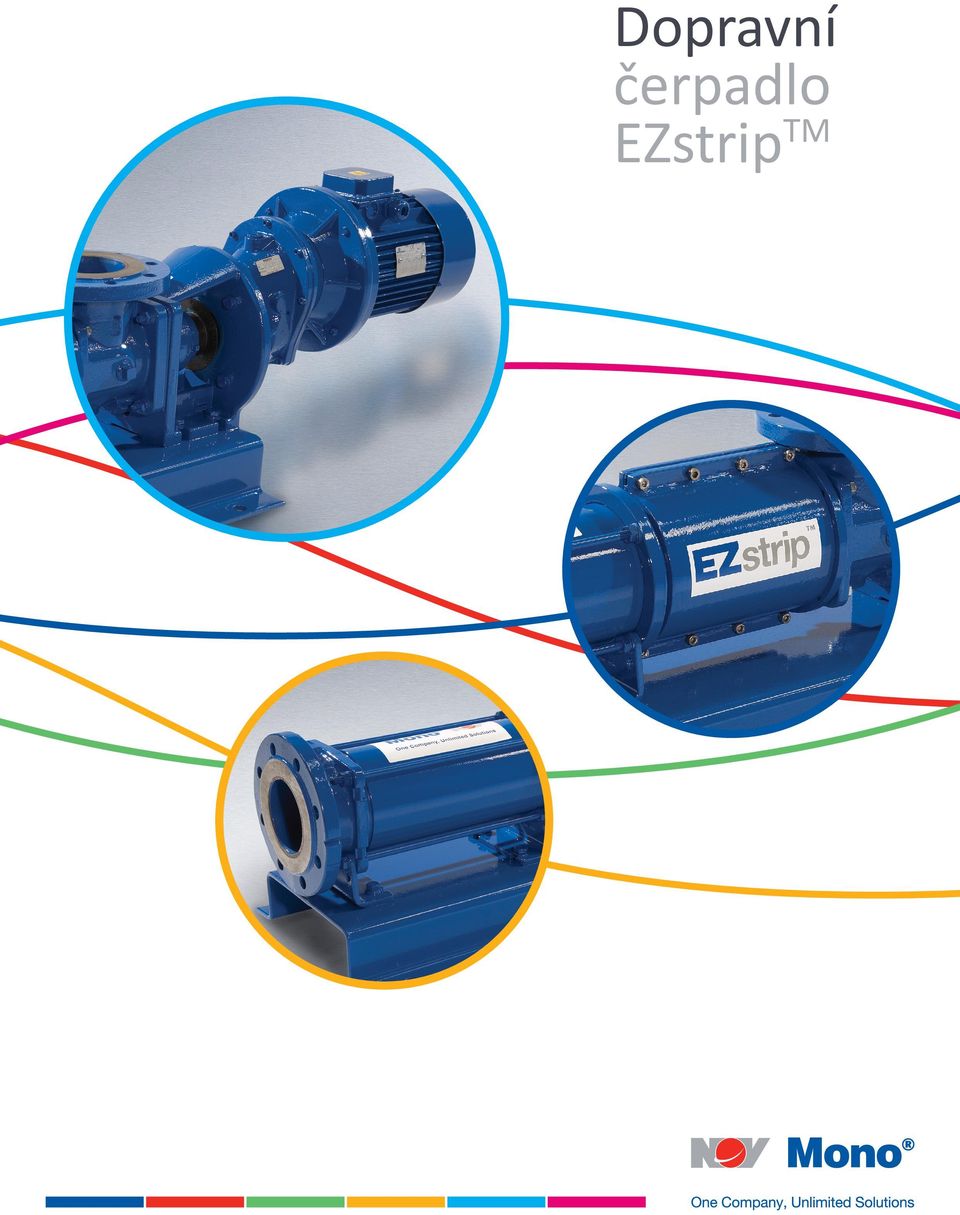

1 Dopravní čerpadlo EZstripTM

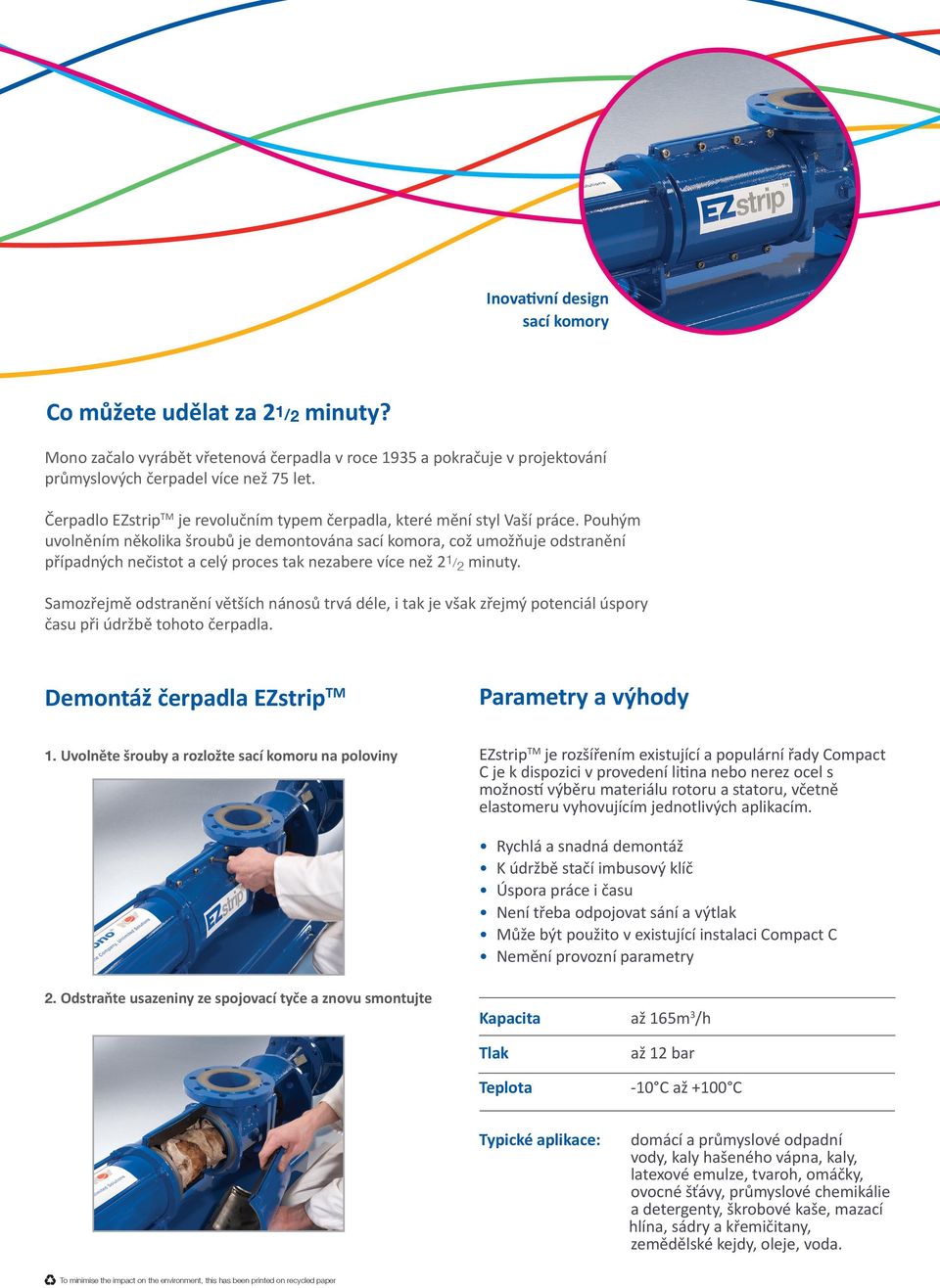

2 Inovativní design sací komory Co můžete udělat za 21/2 minuty? Mono začalo vyrábět vřetenová čerpadla v roce 1935 a pokračuje v projektování průmyslových čerpadel více než 75 let. Čerpadlo EZstrip TM je revolučním typem čerpadla, které mění styl Vaší práce. Pouhým uvolněním několika šroubů je demontována sací komora, což umožňuje odstranění případných nečistot a celý proces tak nezabere více než 2 1 / 2 minuty. Samozřejmě odstranění větších nánosů trvá déle, i tak je však zřejmý potenciál úspory času při údržbě tohoto čerpadla. Demontáž čerpadla EZstrip TM Parametry a výhody 1. Uvolněte šrouby a rozložte sací komoru na poloviny EZstrip TM je rozšířením existující a populární řady Compact C je k dispozici v provedení litina nebo nerez ocel s možností výběru materiálu rotoru a statoru, včetně elastomeru vyhovujícím jednotlivých aplikacím. Rychlá a snadná demontáž K údržbě stačí imbusový klíč Úspora práce i času Není třeba odpojovat sání a výtlak Může být použito v existující instalaci Compact C Nemění provozní parametry 2. Odstraňte usazeniny ze spojovací tyče a znovu smontujte Kapacita až 165m 3 /h Tlak Teplota až 12 bar -10 C až +100 C Typické aplikace: domácí a průmyslové odpadní vody, kaly hašeného vápna, kaly, latexové emulze, tvaroh, omáčky, ovocné šťávy, průmyslové chemikálie a detergenty, škrobové kaše, mazací hlína, sádry a křemičitany, zemědělské kejdy, oleje, voda. To minimise the impact on the environment, this has been printed on recycled paper

Pouhým uvolněním několika šroubů je demontována sací komora, což umožňuje odstranění případných nečistot a celý proces tak nezabere více než 2 1 / 2 minuty.

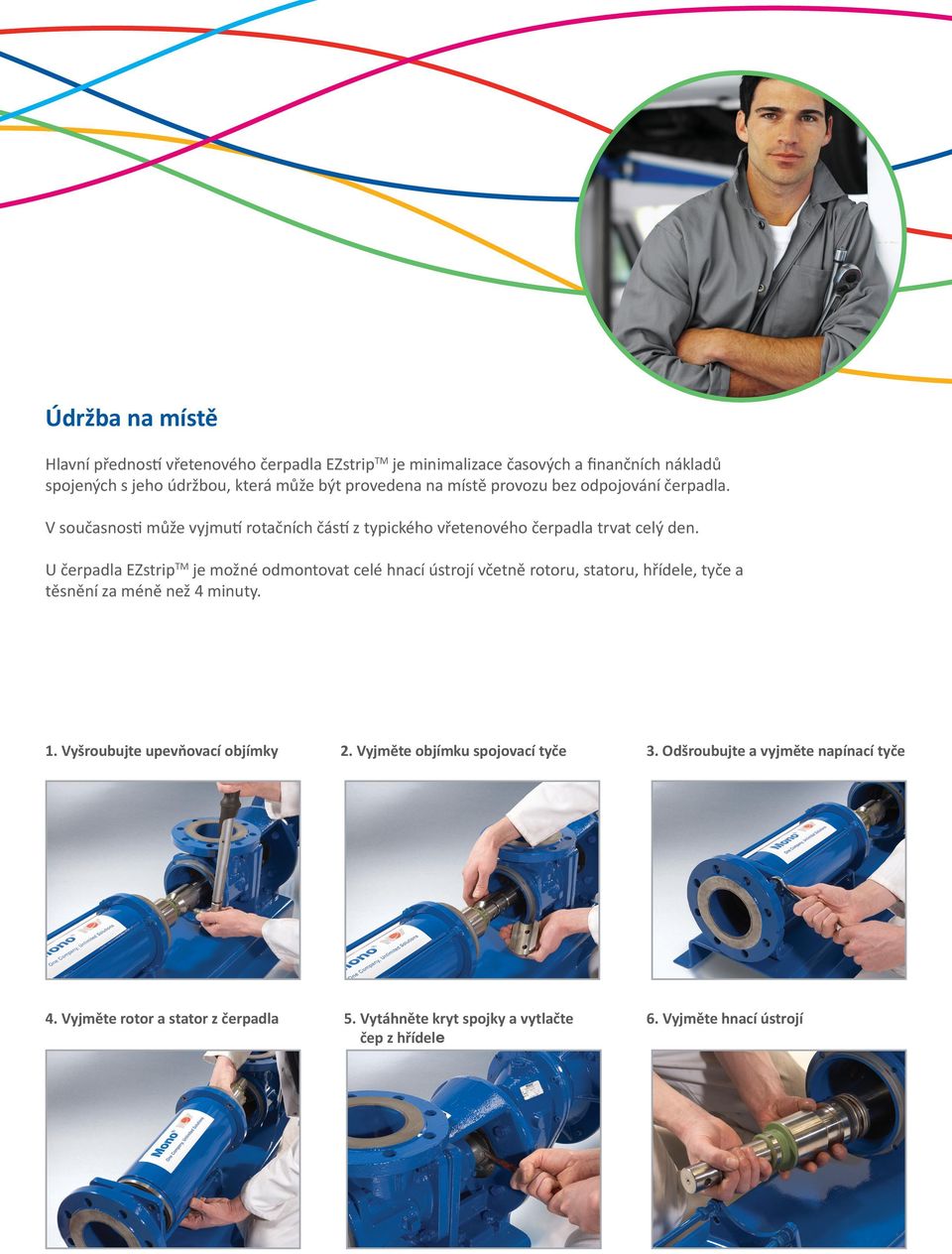

3 Údržba na místě Hlavní předností vřetenového čerpadla EZstripTM je minimalizace časových a finančních nákladů spojených s jeho údržbou, která může být provedena na místě provozu bez odpojování čerpadla. V současnosti může vyjmutí rotačních částí z typického vřetenového čerpadla trvat celý den. U čerpadla EZstripTM je možné odmontovat celé hnací ústrojí včetně rotoru, statoru, hřídele, tyče a těsnění za méně než 4 minuty. 1. Vyšroubujte upevňovací objímky 2. Vyjměte objímku spojovací tyče 4. Vyjměte rotor a stator z čerpadla 5. Vytáhněte kryt spojky a vytlačte čep z hřídele 3. Odšroubujte a vyjměte napínací tyče 6. Vyjměte hnací ústrojí

U čerpadla EZstripTM je možné odmontovat celé hnací ústrojí včetně rotoru, statoru, hřídele, tyče a těsnění za méně než 4 minuty. 1.

4 Výměna rotačních částí je snadná Úspora nákladů Pro ocenění potenciálu využití čerpadla EZstrip TM byly provedeny následující kalkulace: Demontáž Standard EZstrip Čas údržby při demontáži 4 hodiny 15 minut Cost per de-rag incident 2000,- 125,- Úspora 1875,- Údržba čerpadla Standard EZstrip Čas údržby 8 hodin 30 minut Náklady na údržbu 4000,- 250,- Úspora 3750,- Čas údržby za životnost čerpadla 40 hodin 2,5 Náklady za životnost čerpadla 25000,- 1600,- Úspora 23400,- Čas údržby za životnost čerpadel při plném vybavení provozovny 600 hodin 37,5 Náklady na životnost čerpadel , ,- Údržba na místě Rychlá a snadná výměna rotačních částí bez nutnosti odpojení elektřiny. Montáž hnacího ústrojí Sestavené hnací ústrojí je k dispozici s dvouletou zárukou k zajištění ještě rychlejší výměny. Eliminace časových prodlev Sání a výtlak mohou zůstat připojeny, takže nevznikají další časové prodlevy. Použité materiály Litinové a nerezové provedení s možností výběru materiálu rotoru a statoru, včetně elastomeru vyhovujícím jednotlivých aplikacím. Úspora Předpoklady ,- Nízká rychlost chodu Redukuje opotřebení, čímž zvětšuje periody mezi jednotlivými údržbami. Náklady na práci 500,- Životnost čerpadla Vybavení provozovny 10 let 15 ks Průměrná inflace 5% Průměrné čerpadlo má údržbu jednou za dva roky. Kalkulace založeny na průměrné velikosti pumpy (C17K 40 m 3 /h při 250 o./min.) Základová deska Čerpadla mohou být dodána se základovou deskou pro snadnější instalaci.

hodin 2,5 Náklady za životnost čerpadla 25000,- 1600,- Úspora 23400,- Čas údržby za životnost čerpadel při plném vybavení provozovny 600 hodin 37,5 Náklady na životnost čerpadel 380000,- 25000,-

Technická data Rozměry Rozdílový tlak bar Rozdílový tlak bar MODEL A B C D E F G H Z14K 986 756 230 65 227 112 140 200 Z15K 1102 882 220 80 232 112 140 200 Z16K 1272 1036 236 100 255 125 160 250 Z17K

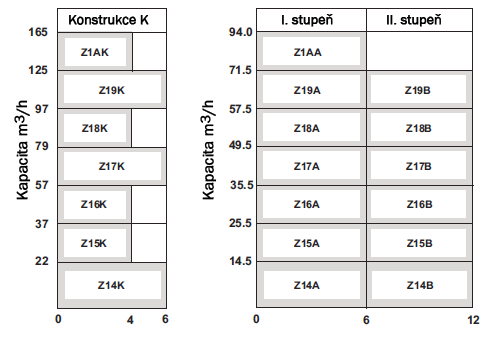

5 Technická data Rozměry Rozdílový tlak bar Rozdílový tlak bar MODEL A B C D E F G H Z14K Z15K Z16K Z17K Z18K Z19K Z1AK B A D C MODEL A B C D E F G H Z14A Z14B Z15A Z15B Z16A Z16B Z17A Z17B Z18A Z18B Z19A Z19B Z1AA G H E F Rozměry jsou uvedeny v mm a slouží pouze pro představu. Pro certifikované nákresy nás prosím kontaktujte.

65 227 112 140 200 Z14B 986 756 230 65 227 112 140 200 Z15A 842 622 220 80 232 112 140 200 Z15B 1159 882 277 80 245 125 160 250 Z16A 960 724 236 100 255 125 160 250 Z16B 1355 1036 319 100 280 150 180

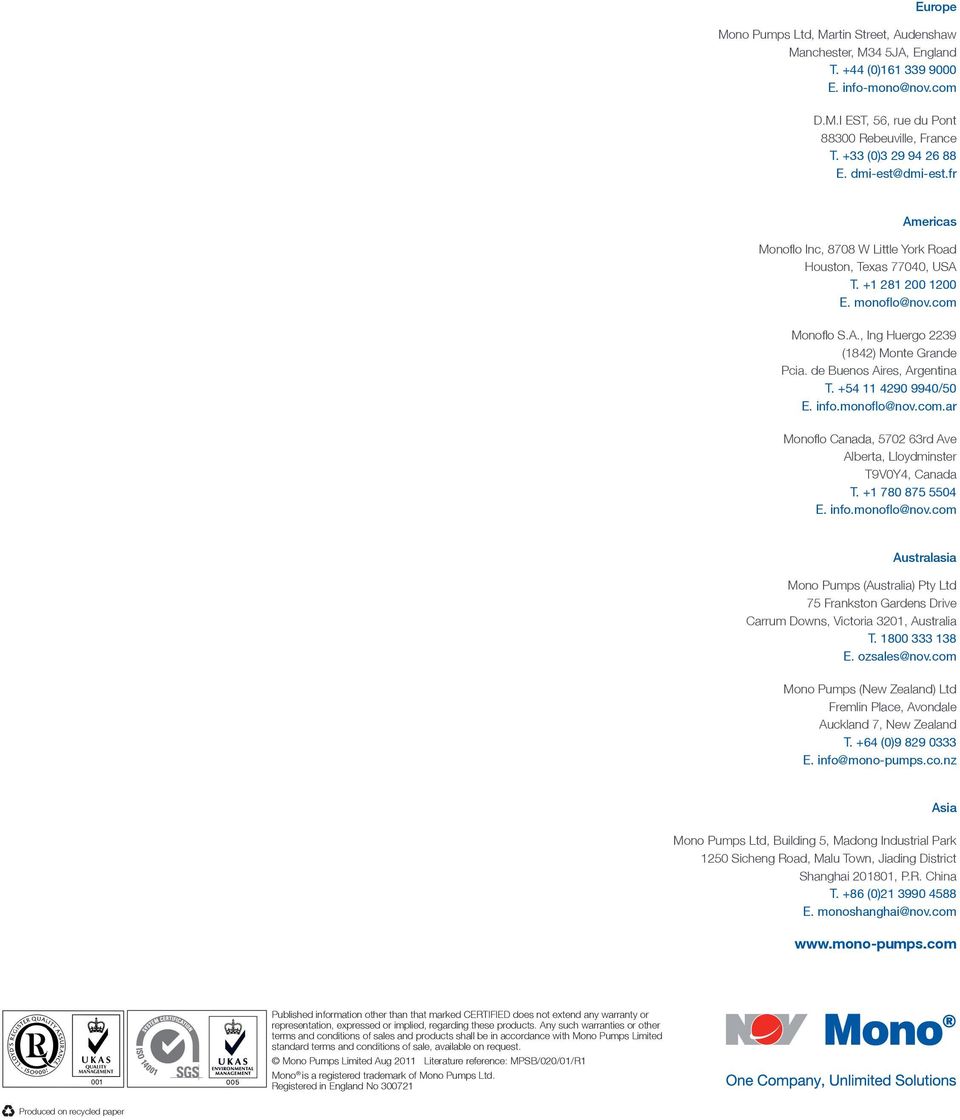

6 Europe Mono Pumps Ltd, Martin Street, Audenshaw Manchester, M34 5JA, England T. +44 (0) E. D.M.I EST, 56, rue du Pont Rebeuville, France T. +33 (0) E. Americas Monoflo Inc, 8708 W Little York Road Houston, Texas 77040, USA T E. monoflo@nov.com Monoflo S.A., Ing Huergo 2239 (1842) Monte Grande Pcia. de Buenos Aires, Argentina T /50 E. info.monoflo@nov.com.ar Monoflo Canada, rd Ave Alberta, Lloydminster T9V0Y4, Canada T E. info.monoflo@nov.com Australasia Mono Pumps (Australia) Pty Ltd 75 Frankston Gardens Drive Carrum Downs, Victoria 3201, Australia T E. ozsales@nov.com Mono Pumps (New Zealand) Ltd Fremlin Place, Avondale Auckland 7, New Zealand T. +64 (0) E. info@mono-pumps.co.nz Asia Mono Pumps Ltd, Building 5, Madong Industrial Park 1250 Sicheng Road, Malu Town, Jiading District Shanghai , P.R. China T. +86 (0) E. monoshanghai@nov.com Published information other than that marked CERTIFIED does not extend any warranty or representation, expressed or implied, regarding these products. Any such warranties or other terms and conditions of sales and products shall be in accordance with Mono Pumps Limited standard terms and conditions of sale, available on request. Mono Pumps Limited Aug 2011 Literature reference: MPSB/020/01/R1 Mono is a registered trademark of Mono Pumps Ltd. Registered in England No Produced on recycled paper

de Buenos Aires, Argentina T. +54 11 4290 9940/50 E. info.monoflo@nov.com.ar Monoflo Canada, 5702 63rd Ave Alberta, Lloydminster T9V0Y4, Canada T. +1 780 875 5504 E. info.monoflo@nov.com Australasia Mono Pumps (Australia) Pty Ltd 75 Frankston Gardens Drive Carrum Downs, Victoria 3201, Australia T.
