1 SIGMA PUMPY HRANICE PLUNŽROVÉ ČERPADLO PCR SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: 0642/ , fax: 0642/

2 Použití Čerpadla řady PCR jsou určena především k čerpání upravené surové ropy, nafty, olejů a jejich emulzí s vodou do max. teplo ty 80 C. Jiné druhy kapalin doporučujeme konzultovat s vý robcem. Čerpadla jsou konstruována se zřetelem na spolehli vý provoz a snadnou údržbu v obtížných klimatických pod mínkách. V agregacích s různými druhy pohonů, kontrolními a regulač ními prvky jsou vhodným zdrojem tlakového média k pohonu ponorných pístových čerpadel, zařazených v automatizova ných systémech těžby surové ropy. Požadovaná filtrace v sa cím řadu čerpadla min. 50 µm. Rozsah teplot vnějšího pro středí +5 C až +40 C, umístění v prostorách chráněných proti atmosférickým vlivům. Konstrukce Plunžrová čerpadla řady PCR jsou horizontální, jednočinná, s klikovým mechanizmem, se třemi nebo pěti plunžry. Sestá vají ze tří částí mechanické, hydraulické a ucpávkové. Mechanickou část tvoří konstrukční celek s přehledně uspořá danými obslužnými a kontrolními prvky spolu s přídavnou pře vodovou skříní. Ojnice jsou osazeny pánvemi a kluznými pouz dry. Vedení křižáků je vloženo do klikové skříně. Ložiska jsou mazána vestavěným zubovým čerpadlem s filtrací, valivá lo žiska a křižáky broděním a rozstřikem. Jednostupňová převo dová skříň má čelní ozubená kola, mazací náplň je společná s klikovou skříní. Hydraulická část sestává z tělesa čerpadla a víka ventilů s vlo ženými sacími ventily. Výtlačné ventily jsou umístěny ve vývr tech tělesa čerpadla. Sací přípojka je vyvedena oboustranně, přepad pojistného ventilu je sveden do sání. Jednotlivá tělesa ucpávek jsou vložena mezi mechanickou a hydraulickou část. Každé těleso, obsahující těsnicí prvky včet ně plunžru, je samostatně vyjímatelné bez demontáže tělesa čerpadla, sacího a výtlačného řadu. Materiálové provedení Kliková skříň, převodová skříň a vedení křižáků jsou vyrobeny z šedé litiny. Těleso čerpadla, tělesa ucpávek, ozubená kola převodové skříně a součásti ventilů z ušlechtilých, tepelně zpra covaných ocelí. Funkční povrch plunžrů je opatřen vrstvou antikorozní otěruvzdorné slitiny. Pohon Čerpadla řady PCR se dodávají ve tří nebo pětiplunžrovém pro vedení, s hřídelí vyvedenou vpravo nebo vlevo. Podle poža davku jsou dodávána samostatná čerpadla, čerpadla s poho nem na společném základovém rámu nebo v agregaci s poho nem a kontrolními prvky, sledujícími tlak v sání a výtlaku čer padla, tlak a teplotu mazacího média, případně další provozní hodnoty. V závislosti na druhu pohonu a požadovaných otáč kách klikové hřídele se vyrábí čerpadla řady PCR bez převodo vé skříně nebo s přídavnou převodovou skříní. Čerpadla řady PCR jsou konstruována pro připojení sacího potrubí vlevo, vpravo a výtlačného potrubí rovněž vlevo nebo vpravo. Proti nedovolenému stoupnutí dopravního tlaku je čerpadlo chrá něno pojistným ventilem. Výtlačný řad je nutno chránit samo statným pojistným ventilem.

3 Informativní řez čerpadlem Kliková skříň 2 Kliková hřídel 3 Ojnice 4 Křižák 5 Vedení křižáků 6 Prachová ucpávka 7 Plunžr 8 Vysokotlaká ucpávka 9 Těleso hydraulické části 10 Sací ventil 11 Výtlačný ventil 12 Sací kolektor

4 Technické údaje Veličina Značka Jednotka Typové označení PCR PCR PCR PCR Průtok čerpadla teor. Q t l.min Q t m 3.h 1 6,36 7,8 10,56 13,08 Dopravní tlak p do bar Otáčky klikové hřídele n min Výkon užit. P u kw Hmotnost čerpadla m č kg Hmotnost agregátu m a kg Veličina Značka Jednotka Typové označení PCR PCR PCR PCR Průměr plunžrů d mm Počet plunžrů i pl Zdvih L mm 60 Hmotnost přídavné převodové skříně m ps kg 80 Převodový poměr i ps 2,61 Minimální tlak ve vstupním průřezu čerpadla: p 1min = 0,5 bar Maximální tlak ve vstupním průřezu čerpadla: p 1max = 30 bar Hodnotu minimálního a maximálního tlaku ve vstupním průřezu čerpadla, speciální požadavky a umístění čerpadla do výbušného prostředí nutno konzultovat s výrobcem.

5 Informativní oblastní diagram čerpadla PCR 3 60 PCR 5 60 p [bar] P [kw] ,2 0,3 0,4 0,5 0, Q [l.min 1 ] 1 bar = 0,1 MPa = 14,5 PSI 1 I.min 1 = 0,06 m 3.h 1 = 0,264 GPM 1 kw = 1,36 HP

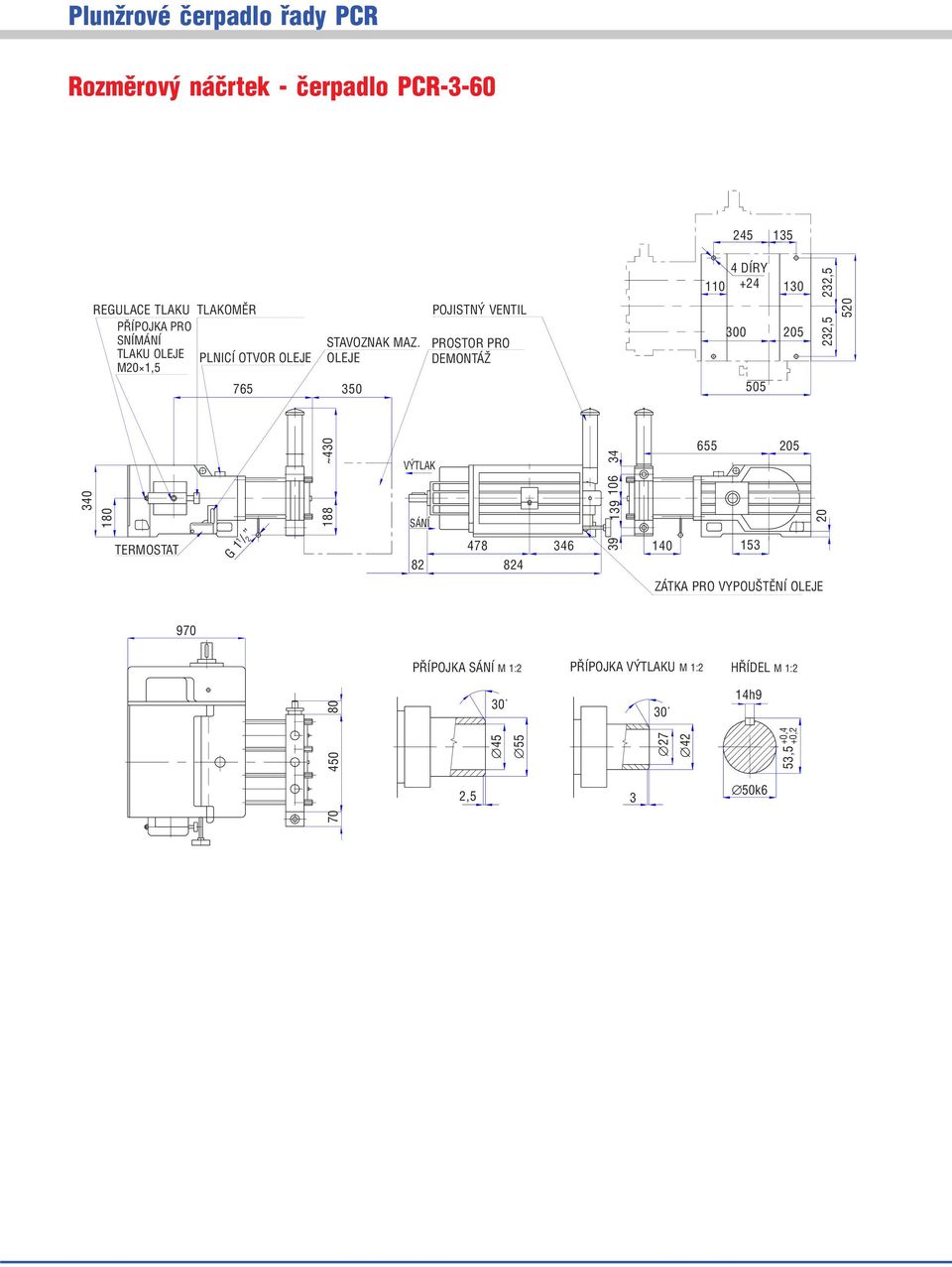

6 Rozměrový náčrtek čerpadlo PCR DÍRY ,5 REGULACE TLAKU TLAKOMĚR PŘÍPOJKA PRO SNÍMÁNÍ TLAKU OLEJE PLNICÍ OTVOR OLEJE M20 1, STAVOZNAK MAZ. OLEJE POJISTNÝ VENTIL PROSTOR PRO DEMONTÁŽ , TERMOSTAT G 1 1 / ~430 VÝTLAK SÁNÍ ZÁTKA PRO VYPOUŠTĚNÍ OLEJE 970 PŘÍPOJKA SÁNÍ M 1:2 PŘÍPOJKA VÝTLAKU M 1:2 HŘÍDEL M 1: h ,5 +0,4 +0,2 2,5 3 50k6 70

7 Rozměrový náčrtek čerpadlo PCR DÍRY ,5 REGULACE TLAKU TLAKOMĚR 780 PŘÍPOJKA PRO SNÍMÁNÍ TLAKU PLNICÍ OTVOR OLEJE M20 1,5 OLEJE STAVOZNAK MAZ. OLEJE PROSTOR PRO DEMONTÁŽ POJISTNÝ VENTIL , TERMOSTAT G 1 1 / ~430 VÝTLAK SÁNÍ ZÁTKA PRO VYPOUŠTĚNÍ OLEJE PŘÍPOJKA SÁNÍ M 1:2 PŘÍPOJKA VÝTLAKU M 1:2 HŘÍDEL M 1: h , k6 53,5 +0,4 +0,2 70

8 Rozměrový náčrtek agregát s čerpadlem PCR DN DN ~ ~ ODPAD UCPÁVEK G 1 / DEMONTÁŽNÍ PROSTOR 1 Vysokotlaké plunžrové čerpadlo 2 Elektromotor 3 Rám 4 Spojka 5 Kryt spojky

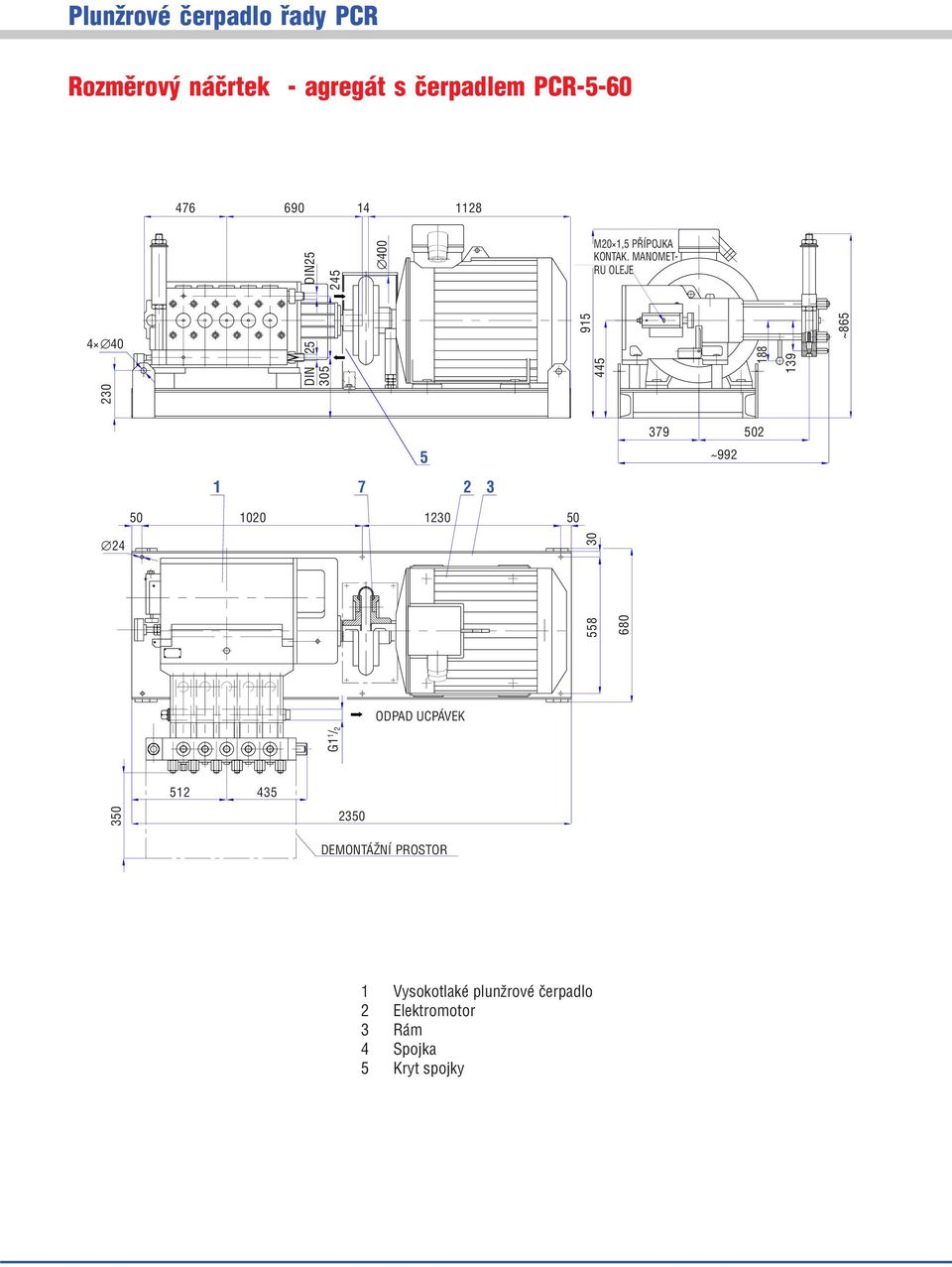

9 Rozměrový náčrtek agregát s čerpadlem PCR DIN M20 1,5 PŘÍPOJKA KONTAK. MANOMET RU OLEJE 4 40 DIN ~ G1 1 / ~992 ODPAD UCPÁVEK DEMONTÁŽNÍ PROSTOR 1 Vysokotlaké plunžrové čerpadlo 2 Elektromotor 3 Rám 4 Spojka 5 Kryt spojky
