1 Centrum aktivního odpočinku - Lidové sady Budova A Vstup do ZOO, Budova B Centrum praktického vzdělávání Dokumentace pro výběr zhotovitele stavby Vybavení zahrnuje dodávku, montáž a uvedení do provozu jednotlivých prvků vybavení. Vybavení dle stavu výpočetní techniky a audio systémů v době realizace. Budova A Vstup do ZOO 1. Interiérové prvky - skříňky, vitríny 1,0x Sestava vnitřních skříněk a vitrín pro potřeby infocentra. Konstrukce kombinace sklo+nerez broušená. Hloubka cca 500 mm, výška 1800 mm, délka sestavy celkem 12,5 bm. Skříňky a vitríny vybaveny policemi. Dvířka vybaveny zámky a klikami na otevření. Skříně a vitríny vybaveny vnitřním osvětlením s LED svítidel. 2. Regálový systém infocentra 1,0x Dřevěný regálový systém infocentra ve stejném dekoru a provedení jako je pult prodeje vstupenek a pult infocentra. Základní rozměr je 1500x1800x400mm(šířka, výška, hloubka). Děleno na 5 sekcí verikálně a 4 sekce horizontálně. 3. Kuchyňská linka 1,0x 1

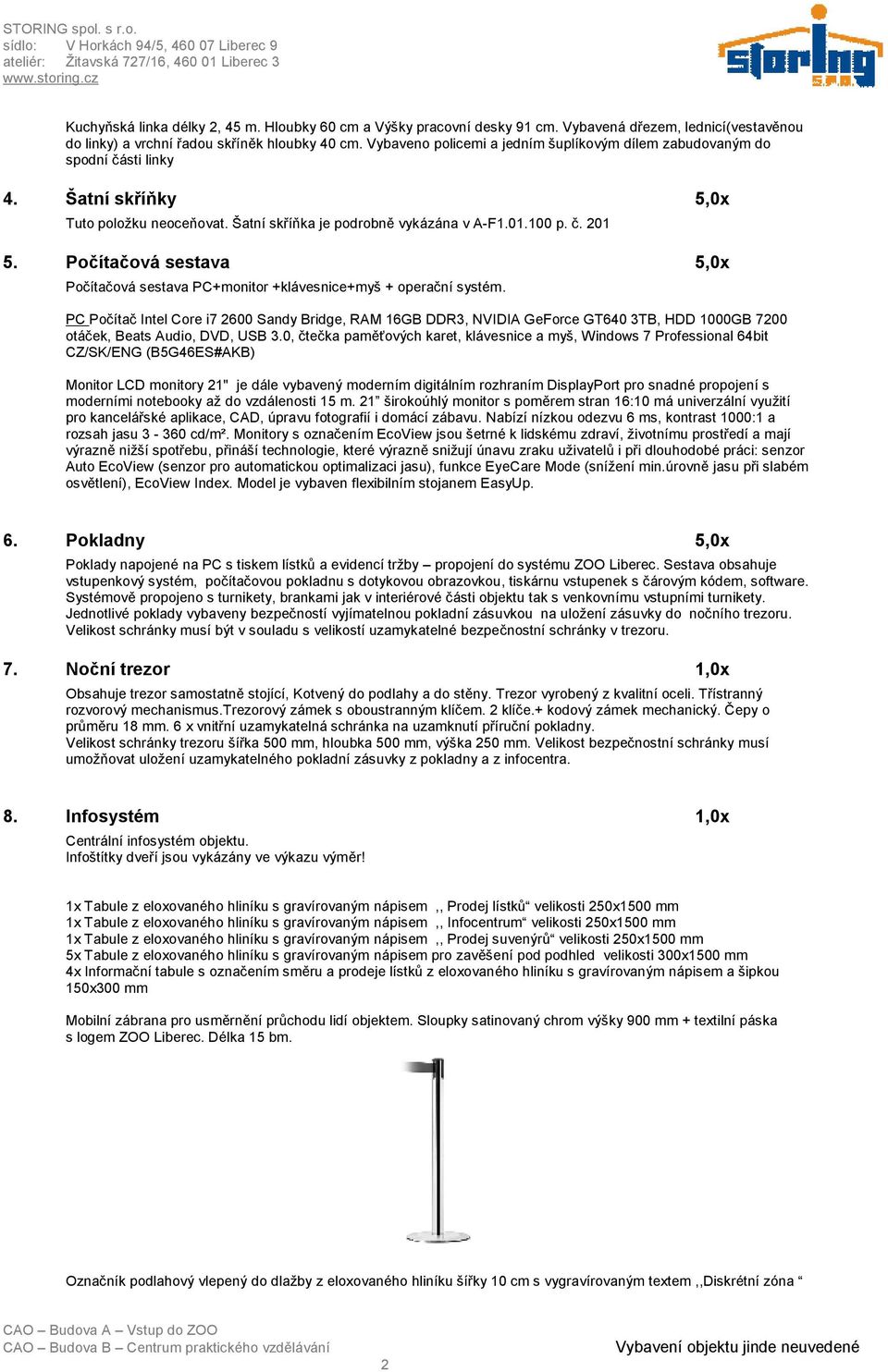

2 Kuchyňská linka délky 2, 45 m. Hloubky 60 cm a Výšky pracovní desky 91 cm. Vybavená dřezem, lednicí(vestavěnou do linky) a vrchní řadou skříněk hloubky 40 cm. Vybaveno policemi a jedním šuplíkovým dílem zabudovaným do spodní části linky 4. Šatní skříňky 5,0x Tuto položku neoceňovat. Šatní skříňka je podrobně vykázána v A-F p. č Počítačová sestava 5,0x Počítačová sestava PC+monitor +klávesnice+myš + operační systém. PC Počítač Intel Core i Sandy Bridge, RAM 16GB DDR3, NVIDIA GeForce GT640 3TB, HDD 1000GB 7200 otáček, Beats Audio, DVD, USB 3.0, čtečka paměťových karet, klávesnice a myš, Windows 7 Professional 64bit CZ/SK/ENG (B5G46ES#AKB) Monitor LCD monitory 21" je dále vybavený moderním digitálním rozhraním DisplayPort pro snadné propojení s moderními notebooky až do vzdálenosti 15 m. 21 širokoúhlý monitor s poměrem stran 16:10 má univerzální využití pro kancelářské aplikace, CAD, úpravu fotografií i domácí zábavu. Nabízí nízkou odezvu 6 ms, kontrast 1000:1 a rozsah jasu cd/m². Monitory s označením EcoView jsou šetrné k lidskému zdraví, životnímu prostředí a mají výrazně nižší spotřebu, přináší technologie, které výrazně snižují únavu zraku uživatelů i při dlouhodobé práci: senzor Auto EcoView (senzor pro automatickou optimalizaci jasu), funkce EyeCare Mode (snížení min.úrovně jasu při slabém osvětlení), EcoView Index. Model je vybaven flexibilním stojanem EasyUp. 6. Pokladny 5,0x Poklady napojené na PC s tiskem lístků a evidencí tržby propojení do systému ZOO Liberec. Sestava obsahuje vstupenkový systém, počítačovou pokladnu s dotykovou obrazovkou, tiskárnu vstupenek s čárovým kódem, software. Systémově propojeno s turnikety, brankami jak v interiérové části objektu tak s venkovnímu vstupními turnikety. Jednotlivé poklady vybaveny bezpečností vyjímatelnou pokladní zásuvkou na uložení zásuvky do nočního trezoru. Velikost schránky musí být v souladu s velikostí uzamykatelné bezpečnostní schránky v trezoru. 7. Noční trezor 1,0x Obsahuje trezor samostatně stojící, Kotvený do podlahy a do stěny. Trezor vyrobený z kvalitní oceli. Třístranný rozvorový mechanismus.trezorový zámek s oboustranným klíčem. 2 klíče.+ kodový zámek mechanický. Čepy o průměru 18 mm. 6 x vnitřní uzamykatelná schránka na uzamknutí příruční pokladny. Velikost schránky trezoru šířka 500 mm, hloubka 500 mm, výška 250 mm. Velikost bezpečnostní schránky musí umožňovat uložení uzamykatelného pokladní zásuvky z pokladny a z infocentra. 8. Infosystém 1,0x Centrální infosystém objektu. Infoštítky dveří jsou vykázány ve výkazu výměr! 1x Tabule z eloxovaného hliníku s gravírovaným nápisem,, Prodej lístků velikosti 250x1500 mm 1x Tabule z eloxovaného hliníku s gravírovaným nápisem,, Infocentrum velikosti 250x1500 mm 1x Tabule z eloxovaného hliníku s gravírovaným nápisem,, Prodej suvenýrů velikosti 250x1500 mm 5x Tabule z eloxovaného hliníku s gravírovaným nápisem pro zavěšení pod podhled velikosti 300x1500 mm 4x Informační tabule s označením směru a prodeje lístků z eloxovaného hliníku s gravírovaným nápisem a šipkou 150x300 mm Mobilní zábrana pro usměrnění průchodu lidí objektem. Sloupky satinovaný chrom výšky 900 mm + textilní páska s logem ZOO Liberec. Délka 15 bm. Označník podlahový vlepený do dlažby z eloxovaného hliníku šířky 10 cm s vygravírovaným textem,,diskrétní zóna 2

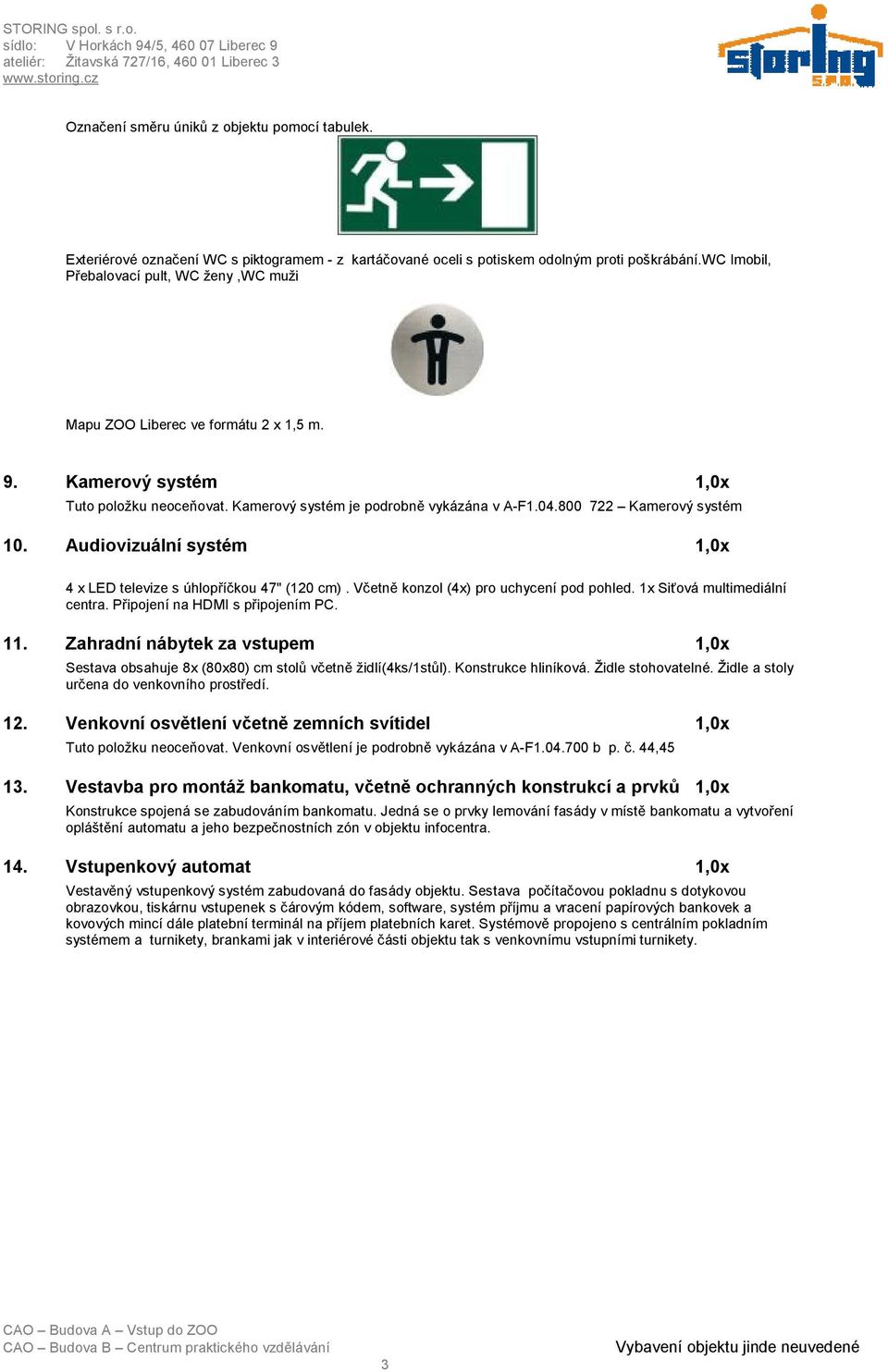

3 Označení směru úniků z objektu pomocí tabulek. Exteriérové označení WC s piktogramem - z kartáčované oceli s potiskem odolným proti poškrábání.wc Imobil, Přebalovací pult, WC ženy,wc muži Mapu ZOO Liberec ve formátu 2 x 1,5 m. 9. Kamerový systém 1,0x Tuto položku neoceňovat. Kamerový systém je podrobně vykázána v A-F Kamerový systém 10. Audiovizuální systém 1,0x 4 x LED televize s úhlopříčkou 47" (120 cm). Včetně konzol (4x) pro uchycení pod pohled. 1x Siťová multimediální centra. Připojení na HDMI s připojením PC. 11. Zahradní nábytek za vstupem 1,0x Sestava obsahuje 8x (80x80) cm stolů včetně židlí(4ks/1stůl). Konstrukce hliníková. Židle stohovatelné. Židle a stoly určena do venkovního prostředí. 12. Venkovní osvětlení včetně zemních svítidel 1,0x Tuto položku neoceňovat. Venkovní osvětlení je podrobně vykázána v A-F b p. č. 44, Vestavba pro montáž bankomatu, včetně ochranných konstrukcí a prvků 1,0x Konstrukce spojená se zabudováním bankomatu. Jedná se o prvky lemování fasády v místě bankomatu a vytvoření opláštění automatu a jeho bezpečnostních zón v objektu infocentra. 14. Vstupenkový automat 1,0x Vestavěný vstupenkový systém zabudovaná do fasády objektu. Sestava počítačovou pokladnu s dotykovou obrazovkou, tiskárnu vstupenek s čárovým kódem, software, systém příjmu a vracení papírových bankovek a kovových mincí dále platební terminál na příjem platebních karet. Systémově propojeno s centrálním pokladním systémem a turnikety, brankami jak v interiérové části objektu tak s venkovnímu vstupními turnikety. 3

4 Budova B Centrum praktického vzdělávání 15. Počítačová sestava 5,0x Počítačová sestava PC+monitor +klávesnice+myš + operační systém. PC Počítač Intel Core i Sandy Bridge, RAM 16GB DDR3, NVIDIA GeForce GT640 3TB, HDD 1000GB 7200 otáček, Beats Audio, DVD, USB 3.0, čtečka paměťových karet, klávesnice a myš, Windows 7 Professional 64bit CZ/SK/ENG (B5G46ES#AKB) Monitor LCD monitory 21" je dále vybavený moderním digitálním rozhraním DisplayPort pro snadné propojení s moderními notebooky až do vzdálenosti 15 m. 21 širokoúhlý monitor s poměrem stran 16:10 má univerzální využití pro kancelářské aplikace, CAD, úpravu fotografií i domácí zábavu. Nabízí nízkou odezvu 6 ms, kontrast 1000:1 a rozsah jasu cd/m². Monitory s označením EcoView jsou šetrné k lidskému zdraví, životnímu prostředí a mají výrazně nižší spotřebu, přináší technologie, které výrazně snižují únavu zraku uživatelů i při dlouhodobé práci: senzor Auto EcoView (senzor pro automatickou optimalizaci jasu), funkce EyeCare Mode (snížení min.úrovně jasu při slabém osvětlení), EcoView Index. Model je vybaven flexibilním stojanem EasyUp. 16. Infosystém 1,0x Centrální infosystém objektu. Infoštítky dveří jsou vykázány ve výkazu výměr! 4x Tabule z eloxovaného hliníku s gravírovaným nápisem pro zavěšení pod podhled velikosti 300x1500 mm Mobilní zábrana pro usměrnění průchodu lidí objektem. Sloupky satinovaný chrom výšky 900 mm + textilní páska s logem ZOO Liberec. Délka 15 bm. Označení směru úniků z objektu pomocí tabulek. Interiérové označení WC s piktogramem - z kartáčované oceli s potiskem odolným proti poškrábání.wc Imobil, Přebalovací pult, WC ženy,wc muži. 4 x LED televize s úhlopříčkou 47" (120 cm). Včetně konzol (4x) pro uchycení pod pohled. 1x Siťová multimediální centra. Připojení na HDMI s připojením PC. 4

5 17. Věšákový systém 2,0x Věšáky v šatnách s háčky. 1 sestava obsahuje věšákový systém s 30 háčky. 18. Vybavení koupelny 1,0x Vybavení sociálních prostor (2.31, 2.32,2.33, 2.27, 2.28, 2.29) mýdelníky, háčky na ručníky a oblečení u sprch 19. Systém pro sušení prádla 3,0x Vnitřní přenosný sušáky na prádlo. kombinace plastu a kovu 20. Vybavení líhně a dolíhně 8,0x Velkokapacitní líheň s plně automatickou kontrolou vlhkosti a automatickým ochlazováním. Kapacita: cca 384 slepičích vajec (včetně 96 vajec v dolíhni). Kontrola teploty: Digitální displej s možností nastavení požadované teploty. 4 ventilátory izolací zajišťují rovnoměrnou teplotu v celém prostoru líhně. Kontrola vlhkosti: Digitální displej zobrazující aktuální vlhkost v líhni. Vlhkost udržuje modul pro automatickou kontrolu a regulaci vlhkosti. Automatické programovatelné otáčení vajec Tělo líhně izolováno, také dveře dvojitě glazovány. Integrovaná dolíheň. Spotřeba energie průměrně 100 W (max. 200 W). Rozměry cca 82 x 42 x 80 cm. Váha cca 27 kg. 21. Lednice 2,0x Lednice s prosklenými dveřmi včetně vnitřních polic. 600x600x2000 mm. 22. Policové stoly 10,0x Nerezové stoly s policemi rovněž z nerezu. Šířka stolu 60cm, výška, 80 cm, délka 120 cm. 23. Postel, stůl, židle 1,0x Postel 800x2100mm včetně matrace a 1 sady (přikrývka, polštář,povlečení) Stůl kancelářský obdélníkový. Rozměry 750x800x1200 mm, dřevotřísková deska, s povlakem melaminovou pryskyřicí, Provedení podstavce - bočnice Tloušťka desky 28mm, Elektrifikace prostupky pro kabely, Pojízdné 5

6 zásuvkové kontenery 500 x 500 x 400mm, uzamykatelné, DTD nebo MDF, povrch CPL laminát barva šedá Dekor šedý. Pojízdná kancelářská židle nosnost 110 kg, stavitelná výška sedáku, područek i zádové opěrky, kovová konstrukce v černé barvě, snadno čistitelné barevné textilní čalounění 24. Expoziční líheň 1,0x Velkokapacitní líheň pro profesionály s plně automatickou kontrolou vlhkosti a automatickým ochlazováním. Velkokapacitní líheň s plně automatickou kontrolou vlhkosti a automatickým ochlazováním. Kapacita: cca 384 slepičích vajec (včetně 96 vajec v dolíhni). Kontrola teploty: Digitální displej s možností nastavení požadované teploty. 4 ventilátory izolací zajišťují rovnoměrnou teplotu v celém prostoru líhně. Kontrola vlhkosti: Digitální displej zobrazující aktuální vlhkost v líhni. Vlhkost udržuje modul pro automatickou kontrolu a regulaci vlhkosti. Automatické programovatelné otáčení vajec Tělo líhně izolováno, také dveře dvojitě glazovány. Integrovaná dolíheň. Spotřeba energie průměrně 100 W (max. 200 W). Rozměry cca 82 x 42 x 80 cm. Váha cca 27 kg. 25. Plynová komora CO2 1,0x Plynová komora k usmrcování zvířat. Komora, ve které jsou zvířata vystavena působení plynu, musí být koncipována, vybudována a udržována tak, aby se zabránilo zranění zvířat a zároveň bylo možné jejich sledování. Rozměr plastového boxu (š x h x v) 800 x 600 x 400 mm Vybavena odnímatelným výkem. Vybavena ventilem pro připojení CO2 bomby G1/4", Zdroj plynu - Láhev na oxid uhličitý CO2 8l/6kg, s, Výstupní závit G3/4" Redukčním ventilem a manometrem Vstupní závit: G3/4" výstupní závit: G1/4", Vstupní tlak: 200bar Hadice délky 4,0 m 6

7 Obrázek Plynová komora Obrázek Plynová komora detail ventilu na připojení lahve CO2 26. Skříňky, vitrýny 1,0x Sestava vnitřních skříněk a vitrín pro potřeby haly. Konstrukce kombinace sklo+nerez broušená. Hloubka cca 600 mm, výška 1800 mm, délka sestavy celkem 15 bm. Skříňky a vitríny vybaveny policemi. Dvířka vybaveny zámky a klikami na otevření. Skříně a vitríny vybaveny vnitřním osvětlením s LED svítidel 7

8 27. Zatemněné prosklených ploch 1,0x Závěs textilní pro zatemění prosklených ploch Al/1 a Al/2 m.č Prvek roletový pro prosklenou plochu Al/1 s elektrickým pohonem. Pro zatemnění stěny Al/2 prvek shrnovací do stran ze dvou dílů. 8
