Centrum ekologické výchovy Kladno, Česká republika

Transkript

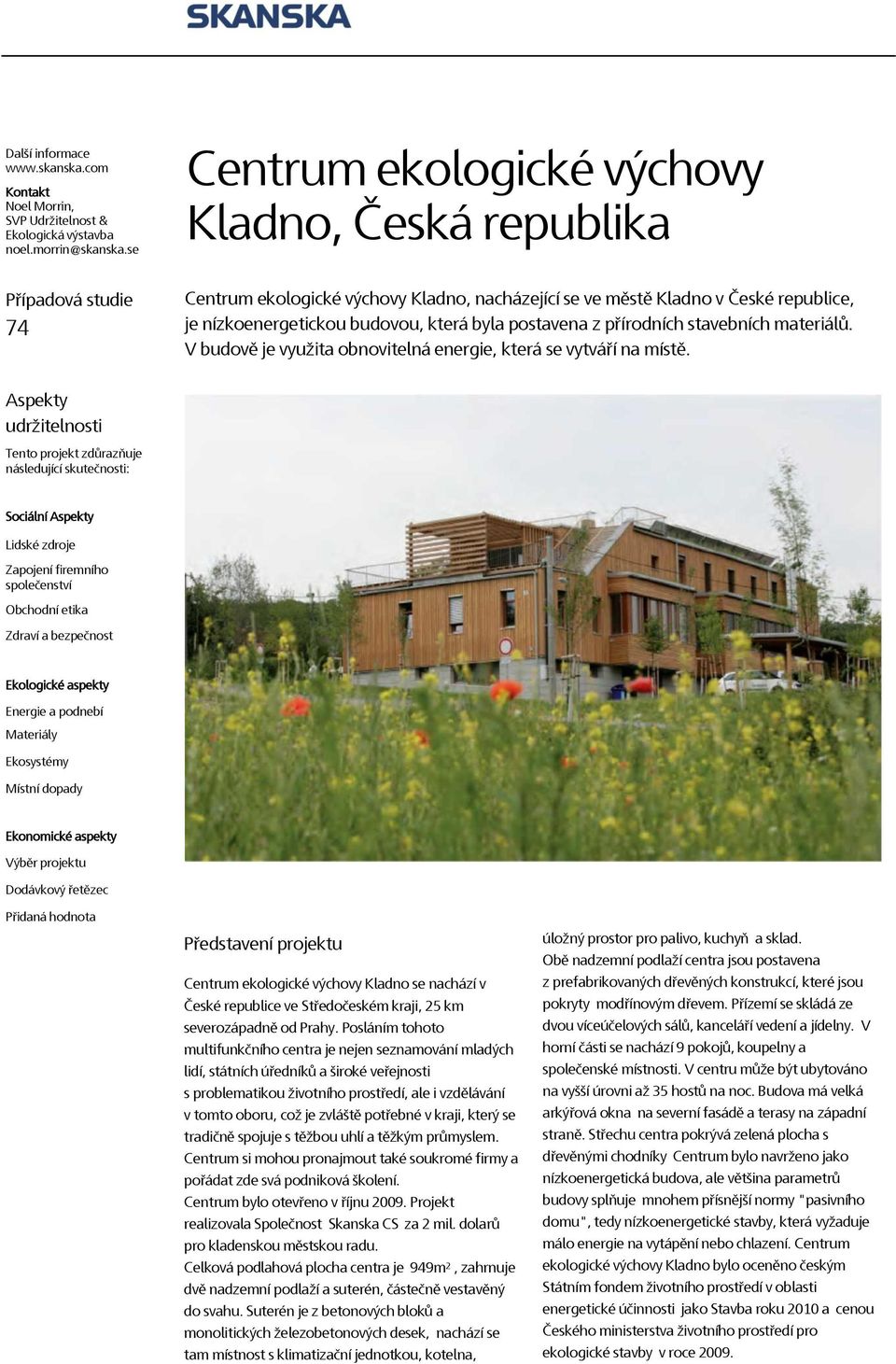

1 Další informace Kontakt Noel Morrin, SVP Udržitelnost & Ekologická výstavba Centrum ekologické výchovy Kladno, Česká republika Případová studie 74 Centrum ekologické výchovy Kladno, nacházející se ve městě Kladno v České republice, je nízkoenergetickou budovou, která byla postavena z přírodních stavebních materiálů. V budově je využita obnovitelná energie, která se vytváří na místě. Aspekty udržitelnosti Tento projekt zdůrazňuje následující skutečnosti: Sociální Aspekty Lidské zdroje Zapojení firemního společenství Obchodní etika Zdraví a bezpečnost Ekologické aspekty Energie a podnebí Materiály Ekosystémy Místní dopady Ekonomické aspekty Výběr projektu Dodávkový řetězec Přidaná hodnota Představení projektu Centrum ekologické výchovy Kladno se nachází v České republice ve Středočeském kraji, 25 km severozápadně od Prahy. Posláním tohoto multifunkčního centra je nejen seznamování mladých lidí, státních úředníků a široké veřejnosti s problematikou životního prostředí, ale i vzdělávání v tomto oboru, což je zvláště potřebné v kraji, který se tradičně spojuje s těžbou uhlí a těžkým průmyslem. Centrum si mohou pronajmout také soukromé firmy a pořádat zde svá podniková školení. Centrum bylo otevřeno v říjnu Projekt realizovala Společnost Skanska CS za 2 mil. dolarů pro kladenskou městskou radu. Celková podlahová plocha centra je 949m 2, zahrnuje dvě nadzemní podlaží a suterén, částečně vestavěný do svahu. Suterén je z betonových bloků a monolitických železobetonových desek, nachází se tam místnost s klimatizační jednotkou, kotelna, úložný prostor pro palivo, kuchyň a sklad. Obě nadzemní podlaží centra jsou postavena z prefabrikovaných dřevěných konstrukcí, které jsou pokryty modřínovým dřevem. Přízemí se skládá ze dvou víceúčelových sálů, kanceláří vedení a jídelny. V horní části se nachází 9 pokojů, koupelny a společenské místnosti. V centru může být ubytováno na vyšší úrovni až 35 hostů na noc. Budova má velká arkýřová okna na severní fasádě a terasy na západní straně. Střechu centra pokrývá zelená plocha s dřevěnými chodníky Centrum bylo navrženo jako nízkoenergetická budova, ale většina parametrů budovy splňuje mnohem přísnější normy "pasivního domu", tedy nízkoenergetické stavby, která vyžaduje málo energie na vytápění nebo chlazení. Centrum ekologické výchovy Kladno bylo oceněno českým Státním fondem životního prostředí v oblasti energetické účinnosti jako Stavba roku 2010 a cenou Českého ministerstva životního prostředí pro ekologické stavby v roce 2009.

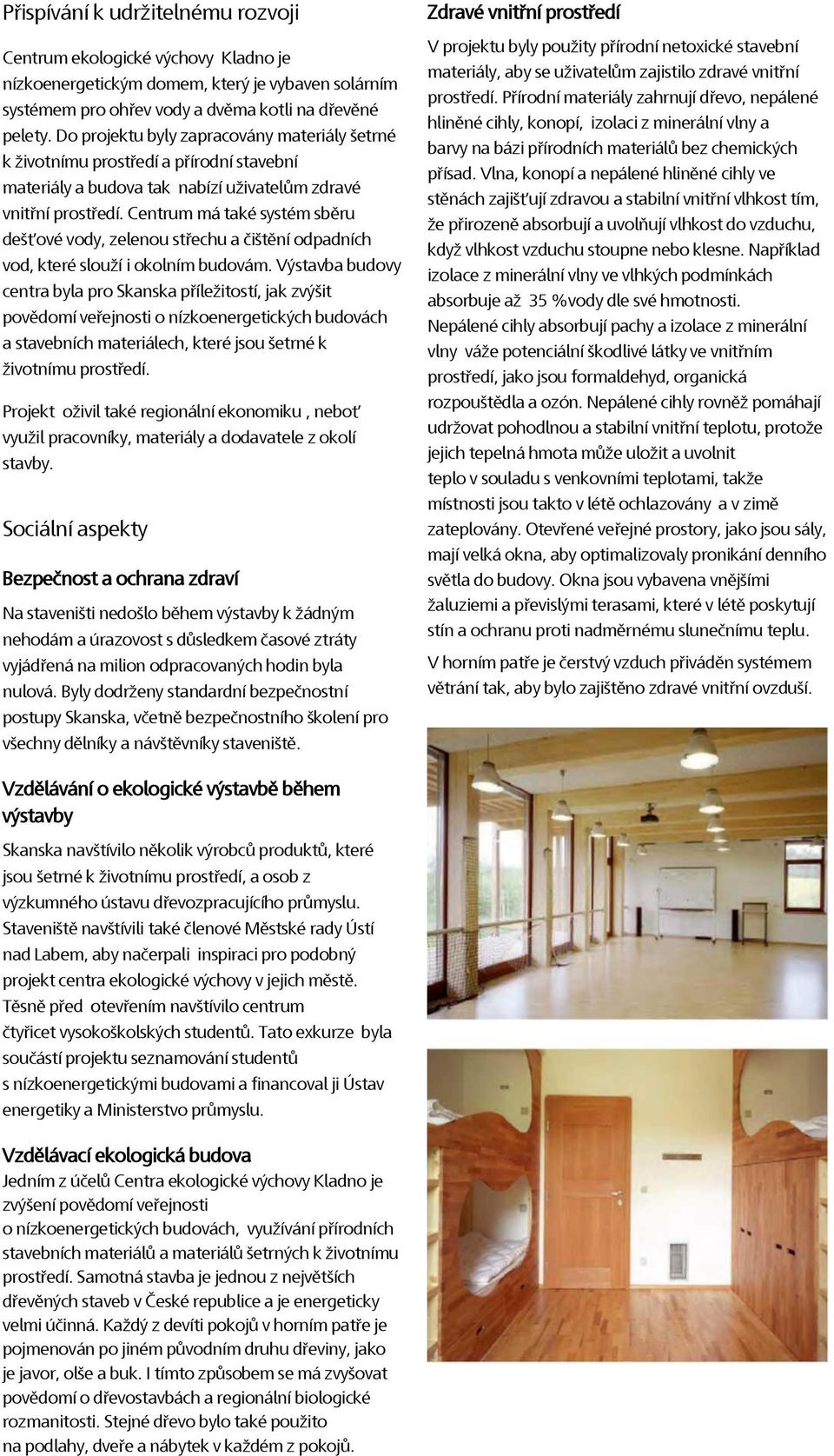

2 Přispívání k udržitelnému rozvoji Centrum ekologické výchovy Kladno je nízkoenergetickým domem, který je vybaven solárním systémem pro ohřev vody a dvěma kotli na dřevěné pelety. Do projektu byly zapracovány materiály šetrné k životnímu prostředí a přírodní stavební materiály a budova tak nabízí uživatelům zdravé vnitřní prostředí. Centrum má také systém sběru dešťové vody, zelenou střechu a čištění odpadních vod, které slouží i okolním budovám. Výstavba budovy centra byla pro Skanska příležitostí, jak zvýšit povědomí veřejnosti o nízkoenergetických budovách a stavebních materiálech, které jsou šetrné k životnímu prostředí. Projekt oživil také regionální ekonomiku, neboť využil pracovníky, materiály a dodavatele z okolí stavby. Sociální aspekty Bezpečnost a ochrana zdraví Na staveništi nedošlo během výstavby k žádným nehodám a úrazovost s důsledkem časové ztráty vyjádřená na milion odpracovaných hodin byla nulová. Byly dodrženy standardní bezpečnostní postupy Skanska, včetně bezpečnostního školení pro všechny dělníky a návštěvníky staveniště. Zdravé vnitřní prostředí V projektu byly použity přírodní netoxické stavební materiály, aby se uživatelům zajistilo zdravé vnitřní prostředí. Přírodní materiály zahrnují dřevo, nepálené hliněné cihly, konopí, izolaci z minerální vlny a barvy na bázi přírodních materiálů bez chemických přísad. Vlna, konopí a nepálené hliněné cihly ve stěnách zajišťují zdravou a stabilní vnitřní vlhkost tím, že přirozeně absorbují a uvolňují vlhkost do vzduchu, když vlhkost vzduchu stoupne nebo klesne. Například izolace z minerální vlny ve vlhkých podmínkách absorbuje až 35 %vody dle své hmotnosti. Nepálené cihly absorbují pachy a izolace z minerální vlny váže potenciální škodlivé látky ve vnitřním prostředí, jako jsou formaldehyd, organická rozpouštědla a ozón. Nepálené cihly rovněž pomáhají udržovat pohodlnou a stabilní vnitřní teplotu, protože jejich tepelná hmota může uložit a uvolnit teplo v souladu s venkovními teplotami, takže místnosti jsou takto v létě ochlazovány a v zimě zateplovány. Otevřené veřejné prostory, jako jsou sály, mají velká okna, aby optimalizovaly pronikání denního světla do budovy. Okna jsou vybavena vnějšími žaluziemi a převislými terasami, které v létě poskytují stín a ochranu proti nadměrnému slunečnímu teplu. V horním patře je čerstvý vzduch přiváděn systémem větrání tak, aby bylo zajištěno zdravé vnitřní ovzduší. Vzdělávání o ekologické výstavbě během výstavby Skanska navštívilo několik výrobců produktů, které jsou šetrné k životnímu prostředí, a osob z výzkumného ústavu dřevozpracujícího průmyslu. Staveniště navštívili také členové Městské rady Ústí nad Labem, aby načerpali inspiraci pro podobný projekt centra ekologické výchovy v jejich městě. Těsně před otevřením navštívilo centrum čtyřicet vysokoškolských studentů. Tato exkurze byla součástí projektu seznamování studentů s nízkoenergetickými budovami a financoval ji Ústav energetiky a Ministerstvo průmyslu. Vzdělávací ekologická budova Jedním z účelů Centra ekologické výchovy Kladno je zvýšení povědomí veřejnosti o nízkoenergetických budovách, využívání přírodních stavebních materiálů a materiálů šetrných k životnímu prostředí. Samotná stavba je jednou z největších dřevěných staveb v České republice a je energeticky velmi účinná. Každý z devíti pokojů v horním patře je pojmenován po jiném původním druhu dřeviny, jako je javor, olše a buk. I tímto způsobem se má zvyšovat povědomí o dřevostavbách a regionální biologické rozmanitosti. Stejné dřevo bylo také použito na podlahy, dveře a nábytek v každém z pokojů.

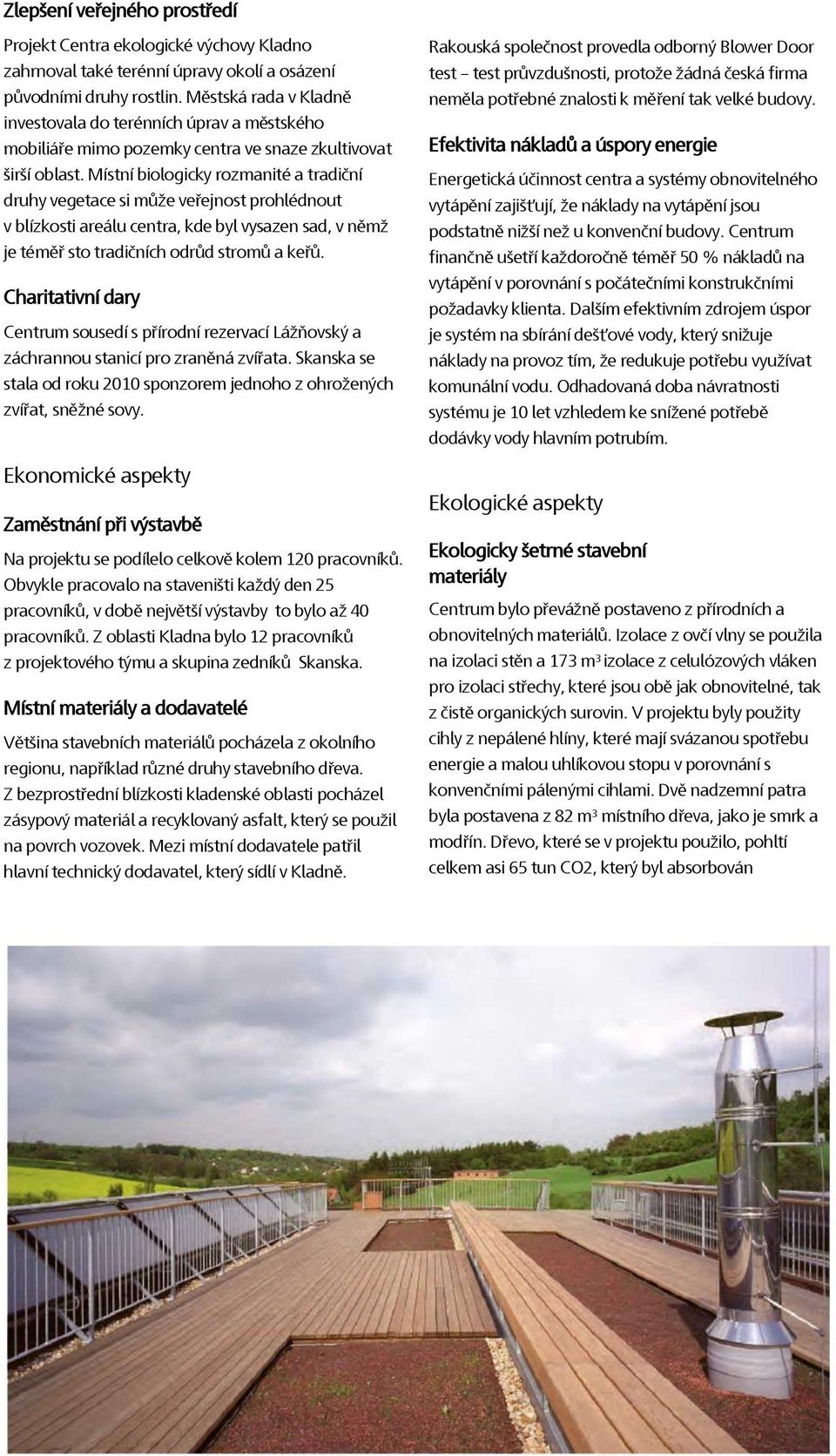

3 Zlepšení veřejného prostředí Projekt Centra ekologické výchovy Kladno zahrnoval také terénní úpravy okolí a osázení původními druhy rostlin. Městská rada v Kladně investovala do terénních úprav a městského mobiliáře mimo pozemky centra ve snaze zkultivovat širší oblast. Místní biologicky rozmanité a tradiční druhy vegetace si může veřejnost prohlédnout v blízkosti areálu centra, kde byl vysazen sad, v němž je téměř sto tradičních odrůd stromů a keřů. Charitativní dary Centrum sousedí s přírodní rezervací Lážňovský a záchrannou stanicí pro zraněná zvířata. Skanska se stala od roku 2010 sponzorem jednoho z ohrožených zvířat, sněžné sovy. Ekonomické aspekty Zaměstnání při výstavbě Na projektu se podílelo celkově kolem 120 pracovníků. Obvykle pracovalo na staveništi každý den 25 pracovníků, v době největší výstavby to bylo až 40 pracovníků. Z oblasti Kladna bylo 12 pracovníků z projektového týmu a skupina zedníků Skanska. Místní materiály a dodavatelé Většina stavebních materiálů pocházela z okolního regionu, například různé druhy stavebního dřeva. Z bezprostřední blízkosti kladenské oblasti pocházel zásypový materiál a recyklovaný asfalt, který se použil na povrch vozovek. Mezi místní dodavatele patřil hlavní technický dodavatel, který sídlí v Kladně. Rakouská společnost provedla odborný Blower Door test test průvzdušnosti, protože žádná česká firma neměla potřebné znalosti k měření tak velké budovy. Efektivita nákladů a úspory energie Energetická účinnost centra a systémy obnovitelného vytápění zajišťují, že náklady na vytápění jsou podstatně nižší než u konvenční budovy. Centrum finančně ušetří každoročně téměř 50 % nákladů na vytápění v porovnání s počátečními konstrukčními požadavky klienta. Dalším efektivním zdrojem úspor je systém na sbírání dešťové vody, který snižuje náklady na provoz tím, že redukuje potřebu využívat komunální vodu. Odhadovaná doba návratnosti systému je 10 let vzhledem ke snížené potřebě dodávky vody hlavním potrubím. Ekologické aspekty Ekologicky šetrné stavební materiály Centrum bylo převážně postaveno z přírodních a obnovitelných materiálů. Izolace z ovčí vlny se použila na izolaci stěn a 173 m 3 izolace z celulózových vláken pro izolaci střechy, které jsou obě jak obnovitelné, tak z čistě organických surovin. V projektu byly použity cihly z nepálené hlíny, které mají svázanou spotřebu energie a malou uhlíkovou stopu v porovnání s konvenčními pálenými cihlami. Dvě nadzemní patra byla postavena z 82 m 3 místního dřeva, jako je smrk a modřín. Dřevo, které se v projektu použilo, pohltí celkem asi 65 tun CO2, který byl absorbován

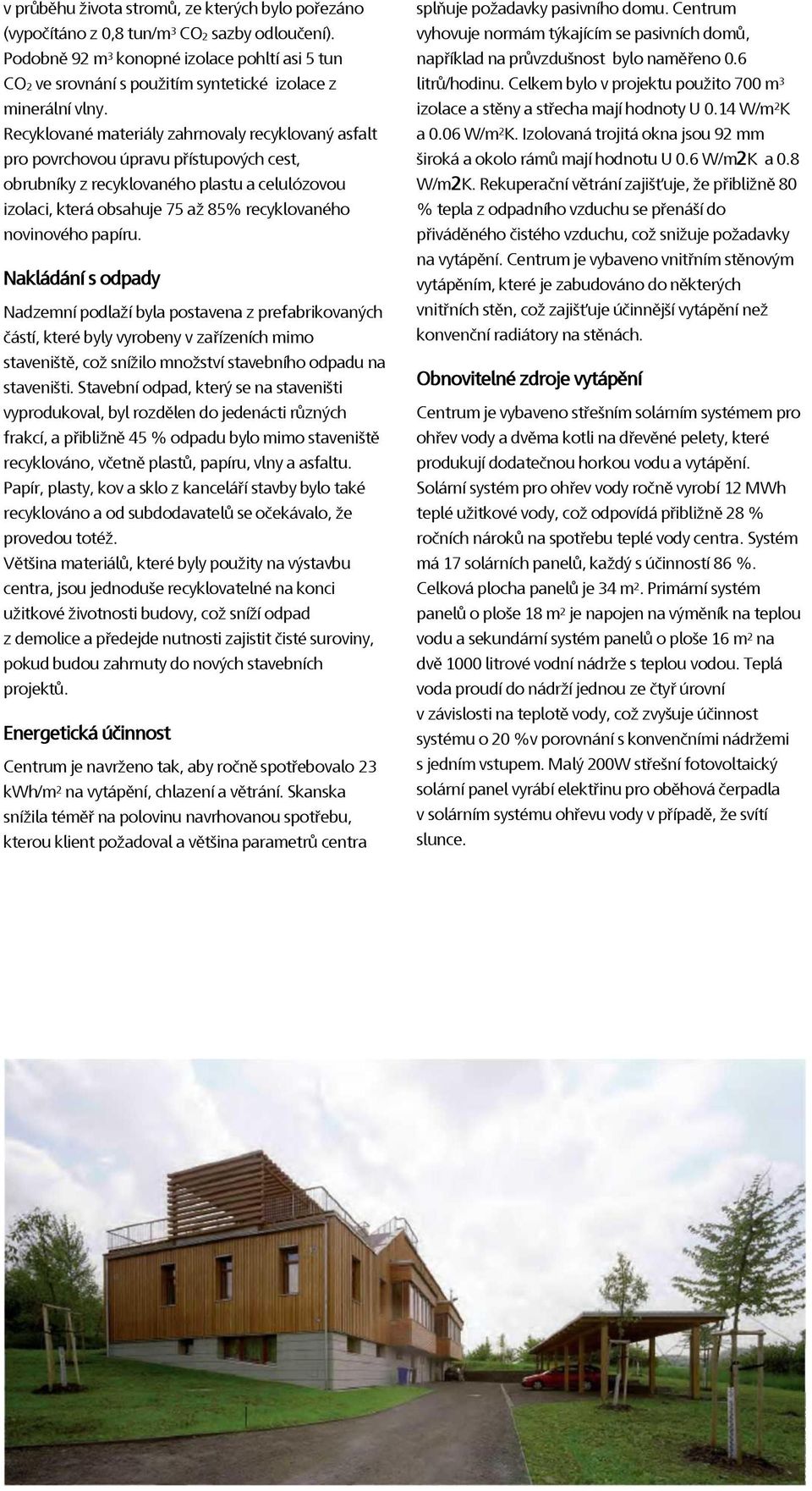

4 v průběhu života stromů, ze kterých bylo pořezáno (vypočítáno z 0,8 tun/m 3 CO2 sazby odloučení). Podobně 92 m 3 konopné izolace pohltí asi 5 tun CO2 ve srovnání s použitím syntetické izolace z minerální vlny. Recyklované materiály zahrnovaly recyklovaný asfalt pro povrchovou úpravu přístupových cest, obrubníky z recyklovaného plastu a celulózovou izolaci, která obsahuje 75 až 85% recyklovaného novinového papíru. Nakládání s odpady Nadzemní podlaží byla postavena z prefabrikovaných částí, které byly vyrobeny v zařízeních mimo staveniště, což snížilo množství stavebního odpadu na staveništi. Stavební odpad, který se na staveništi vyprodukoval, byl rozdělen do jedenácti různých frakcí, a přibližně 45 % odpadu bylo mimo staveniště recyklováno, včetně plastů, papíru, vlny a asfaltu. Papír, plasty, kov a sklo z kanceláří stavby bylo také recyklováno a od subdodavatelů se očekávalo, že provedou totéž. Většina materiálů, které byly použity na výstavbu centra, jsou jednoduše recyklovatelné na konci užitkové životnosti budovy, což sníží odpad z demolice a předejde nutnosti zajistit čisté suroviny, pokud budou zahrnuty do nových stavebních projektů. Energetická účinnost Centrum je navrženo tak, aby ročně spotřebovalo 23 kwh/m 2 na vytápění, chlazení a větrání. Skanska snížila téměř na polovinu navrhovanou spotřebu, kterou klient požadoval a většina parametrů centra splňuje požadavky pasivního domu. Centrum vyhovuje normám týkajícím se pasivních domů, například na průvzdušnost bylo naměřeno 0.6 litrů/hodinu. Celkem bylo v projektu použito 700 m 3 izolace a stěny a střecha mají hodnoty U 0.14 W/m 2 K a 0.06 W/m 2 K. Izolovaná trojitá okna jsou 92 mm široká a okolo rámů mají hodnotu U 0.6 W/m2K a 0.8 W/m2K. Rekuperační větrání zajišťuje, že přibližně 80 % tepla z odpadního vzduchu se přenáší do přiváděného čistého vzduchu, což snižuje požadavky na vytápění. Centrum je vybaveno vnitřním stěnovým vytápěním, které je zabudováno do některých vnitřních stěn, což zajišťuje účinnější vytápění než konvenční radiátory na stěnách. Obnovitelné zdroje vytápění Centrum je vybaveno střešním solárním systémem pro ohřev vody a dvěma kotli na dřevěné pelety, které produkují dodatečnou horkou vodu a vytápění. Solární systém pro ohřev vody ročně vyrobí 12 MWh teplé užitkové vody, což odpovídá přibližně 28 % ročních nároků na spotřebu teplé vody centra. Systém má 17 solárních panelů, každý s účinností 86 %. Celková plocha panelů je 34 m 2. Primární systém panelů o ploše 18 m 2 je napojen na výměník na teplou vodu a sekundární systém panelů o ploše 16 m 2 na dvě 1000 litrové vodní nádrže s teplou vodou. Teplá voda proudí do nádrží jednou ze čtyř úrovní v závislosti na teplotě vody, což zvyšuje účinnost systému o 20 %v porovnání s konvenčními nádržemi s jedním vstupem. Malý 200W střešní fotovoltaický solární panel vyrábí elektřinu pro oběhová čerpadla v solárním systému ohřevu vody v případě, že svítí slunce. 25kW kotel na dřevěné pelety splňuje požadavky na teplou užitkovou vodu centra a druhý, 15 kw kotel na dřevěné pelety, zajišťuje vytápění. Pneumatické dopravníky automaticky dopraví pelety ze skladovacích košů do kotlů. Dřevěné pelety zajišťují obnovitelný zdroj energie, která je téměř uhlíkově neutrální, protože uhlík, který se uvolňuje při spalování, je ten, který je biomasou absorbován během její životnosti. Pelety mají malou uhlíkovou stopu od své výroby po dopravu do centra. Mají výhřevnou hodnotu až 18 MJ/kg a vyrábějí se bez chemických přísad.

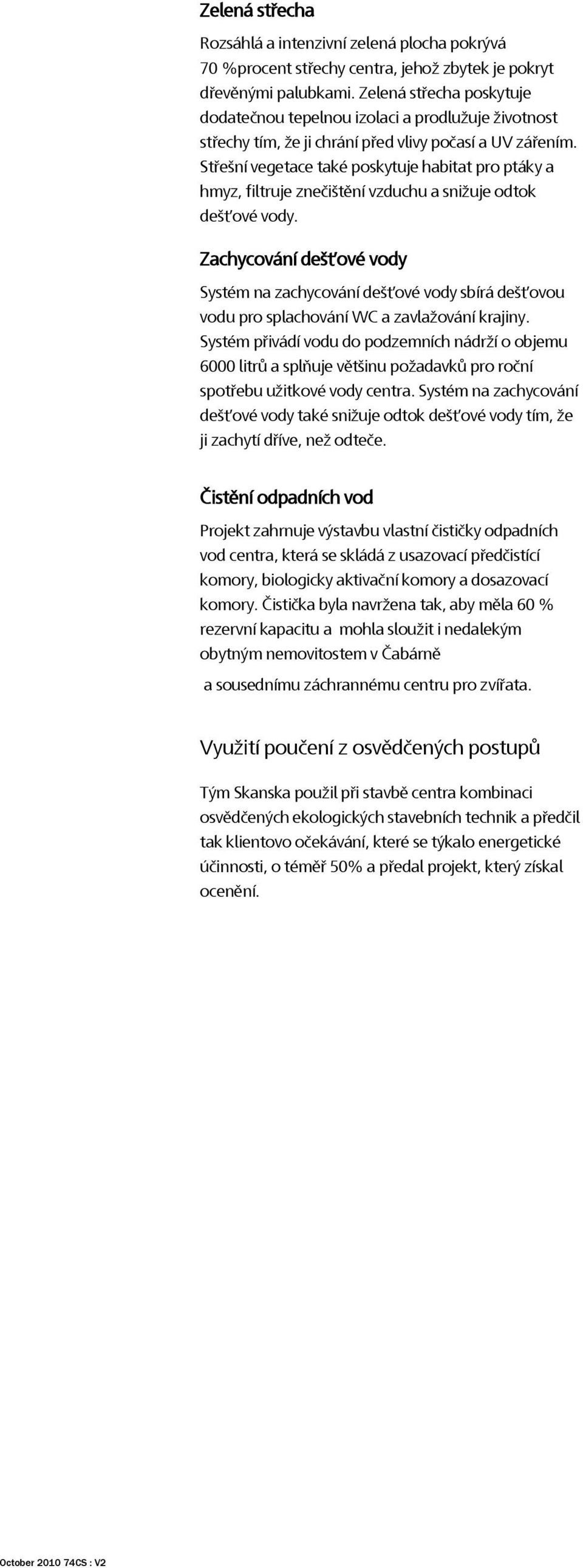

5 Zelená střecha Rozsáhlá a intenzivní zelená plocha pokrývá 70 %procent střechy centra, jehož zbytek je pokryt dřevěnými palubkami. Zelená střecha poskytuje dodatečnou tepelnou izolaci a prodlužuje životnost střechy tím, že ji chrání před vlivy počasí a UV zářením. Střešní vegetace také poskytuje habitat pro ptáky a hmyz, filtruje znečištění vzduchu a snižuje odtok dešťové vody. Zachycování dešťové vody Systém na zachycování dešťové vody sbírá dešťovou vodu pro splachování WC a zavlažování krajiny. Systém přivádí vodu do podzemních nádrží o objemu 6000 litrů a splňuje většinu požadavků pro roční spotřebu užitkové vody centra. Systém na zachycování dešťové vody také snižuje odtok dešťové vody tím, že ji zachytí dříve, než odteče. Čistění odpadních vod Projekt zahrnuje výstavbu vlastní čističky odpadních vod centra, která se skládá z usazovací předčistící komory, biologicky aktivační komory a dosazovací komory. Čistička byla navržena tak, aby měla 60 % rezervní kapacitu a mohla sloužit i nedalekým obytným nemovitostem v Čabárně a sousednímu záchrannému centru pro zvířata. Využití poučení z osvědčených postupů Tým Skanska použil při stavbě centra kombinaci osvědčených ekologických stavebních technik a předčil tak klientovo očekávání, které se týkalo energetické účinnosti, o téměř 50% a předal projekt, který získal ocenění. October CS : V2
